Aula de introducao ao ZOS

ESCOLA
DE PROGRAMADORES

WWW.ESCOLADEPROGRAMADORES.COM.BR (11) 2368-1816
1

ESCOLA
DE PROGRAMADORES

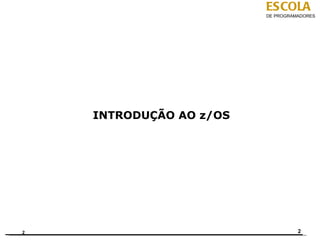

INTRODUÇÃO AO z/OS

2 2

ESCOLA
DE PROGRAMADORES

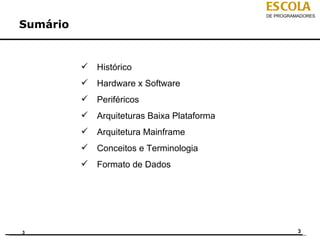

Sumário

 Histórico
 Hardware x Software
 Periféricos
 Arquiteturas Baixa Plataforma
 Arquitetura Mainframe
 Conceitos e Terminologia
 Formato de Dados

3 3

ESCOLA
1. Breve Histórico DE PROGRAMADORES

 Capacidade Analítica (Comparações)

 Velocidade

 Confiabilidade

4 4

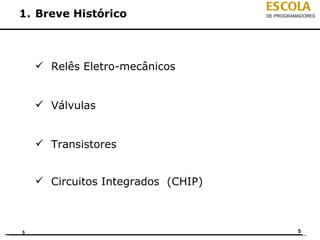

ESCOLA

 Relês Eletro-mecânicos

 Válvulas

 Transistores

 Circuitos Integrados (CHIP)

5 5

ESCOLA

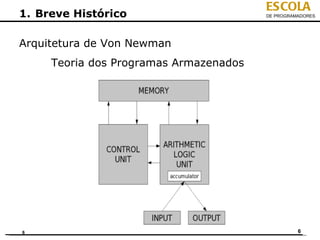

Arquitetura de Von Newman
Teoria dos Programas Armazenados

6 6

ESCOLA

O resumo, no tempo, dos principais fatos relacionados ao surgimento e
evolução dos computadores é o seguinte :

Aproximadamente 2000 AC - Surgimento do ábaco
1617 Bastões de Napier;
5 Máquina de calcular de Pascal (só soma e subtração)
1672 Máquina de calcular de Leibnitz (com as 4 operações)
1805 Máquina de tear de Jacquard,
1822 Máquina diferencial de Babbage
1833 Máquina analítica de Babbage
1884 Patente da máquina de Hermann Hollerith (censo de 1890)
1944 John von Newman inicia o trabalho no EDVAC, concluído em 1952
por Mauchy e Eckert. 1949 Mark I de Howard Aiken 7
7

ESCOLA

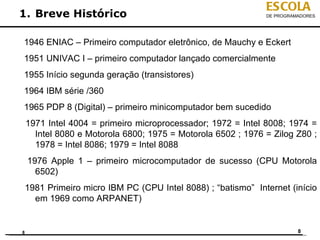

1946 ENIAC – Primeiro computador eletrônico, de Mauchy e Eckert
1951 UNIVAC I – primeiro computador lançado comercialmente
1955 Início segunda geração (transistores)
1964 IBM série /360
1965 PDP 8 (Digital) – primeiro minicomputador bem sucedido
1971 Intel 4004 = primeiro microprocessador; 1972 = Intel 8008; 1974 =
Intel 8080 e Motorola 6800; 1975 = Motorola 6502 ; 1976 = Zilog Z80 ;
1978 = Intel 8086; 1979 = Intel 8088
1976 Apple 1 – primeiro microcomputador de sucesso (CPU Motorola
6502)
1981 Primeiro micro IBM PC (CPU Intel 8088) ; “batismo” Internet (início
em 1969 como ARPANET)

8 8

ESCOLA

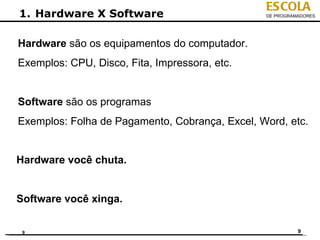

1. Hardware X Software DE PROGRAMADORES

Hardware são os equipamentos do computador.
Exemplos: CPU, Disco, Fita, Impressora, etc.

Software são os programas
Exemplos: Folha de Pagamento, Cobrança, Excel, Word, etc.

Hardware você chuta.

Software você xinga.

9 9

ESCOLA

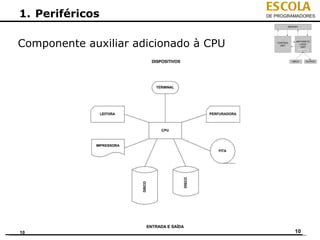

1. Periféricos DE PROGRAMADORES

Componente auxiliar adicionado à CPU

10 10

ESCOLA

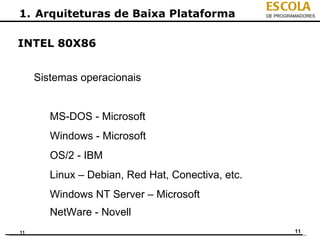

1. Arquiteturas de Baixa Plataforma DE PROGRAMADORES

INTEL 80X86

Sistemas operacionais

MS-DOS - Microsoft
Windows - Microsoft
OS/2 - IBM
Linux – Debian, Red Hat, Conectiva, etc.
Windows NT Server – Microsoft
NetWare - Novell
11 11

ESCOLA

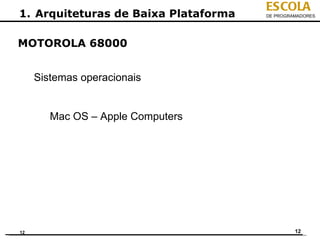

MOTOROLA 68000

Sistemas operacionais

Mac OS – Apple Computers

12 12

ESCOLA

RISC – Reduced Instruction Set Computer (Workstations)

Intel I80860
Motorola 88000

Sistemas operacionais baseados no UNIX (UNIX Like)

FABRICANTE WORKSTATION S.O.
SUN SPARC Solaris
HP HP xwXX00 HP UX
Digital DECstation/VAXstation Ultrix
IBM RS/6000 AIX
13 13

ESCOLA

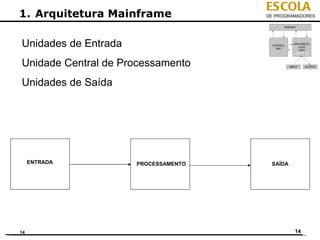

1. Arquitetura Mainframe DE PROGRAMADORES

Unidades de Entrada
Unidade Central de Processamento
Unidades de Saída

ENTRADA PROCESSAMENTO SAÍDA

14 14

ESCOLA

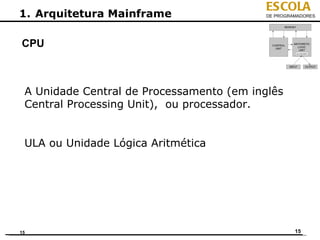

CPU

A Unidade Central de Processamento (em inglês
Central Processing Unit), ou processador.

ULA ou Unidade Lógica Aritmética

15 15

ESCOLA

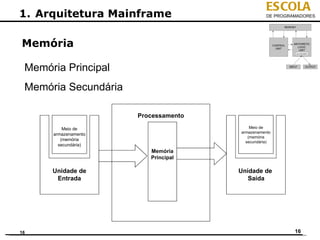

Memória

Memória Principal
Memória Secundária

Processamento

Meio de Meio de
armazenamento
armazenamento
(memória
(memória secundária)
secundária)
Memória
Principal

Unidade de Unidade de
Entrada Saída

16 16

ESCOLA

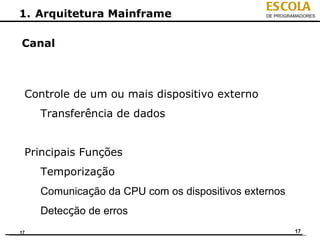

Canal

Controle de um ou mais dispositivo externo
Transferência de dados

Principais Funções
Temporização
Comunicação da CPU com os dispositivos externos
Detecção de erros
17 17

ESCOLA

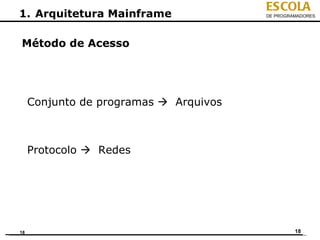

Método de Acesso

Conjunto de programas  Arquivos

Protocolo  Redes

18 18

ESCOLA

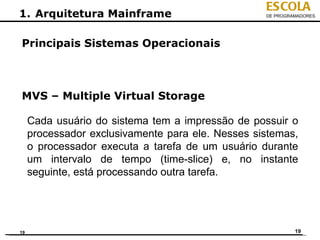

Principais Sistemas Operacionais

MVS – Multiple Virtual Storage

Cada usuário do sistema tem a impressão de possuir o
processador exclusivamente para ele. Nesses sistemas,
o processador executa a tarefa de um usuário durante
um intervalo de tempo (time-slice) e, no instante
seguinte, está processando outra tarefa.

19 19

ESCOLA

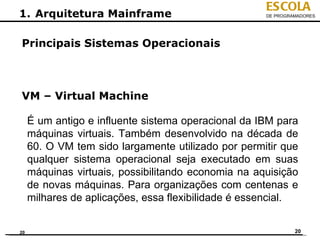

VM – Virtual Machine

É um antigo e influente sistema operacional da IBM para
máquinas virtuais. Também desenvolvido na década de
60. O VM tem sido largamente utilizado por permitir que
qualquer sistema operacional seja executado em suas
máquinas virtuais, possibilitando economia na aquisição
de novas máquinas. Para organizações com centenas e
milhares de aplicações, essa flexibilidade é essencial.

20 20

ESCOLA

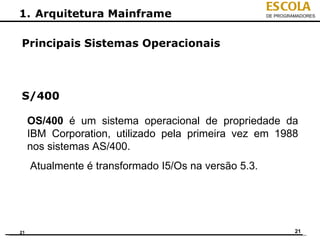

S/400

OS/400 é um sistema operacional de propriedade da
IBM Corporation, utilizado pela primeira vez em 1988
nos sistemas AS/400.
Atualmente é transformado I5/Os na versão 5.3.

21 21

ESCOLA


z/OS

OS/400 é um sistema operacional de propriedade da
IBM Corporation, atualmente na versão 1.9

z = Linha Z de hardware da IBM
OS = Operating System

22 22

ESCOLA
1. Conceitos e Terminologias DE PROGRAMADORES

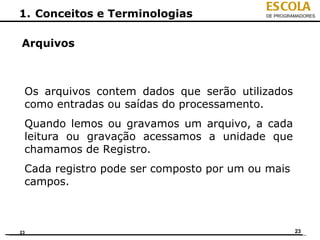

Arquivos

Os arquivos contem dados que serão utilizados
como entradas ou saídas do processamento.
Quando lemos ou gravamos um arquivo, a cada
leitura ou gravação acessamos a unidade que
chamamos de Registro.
Cada registro pode ser composto por um ou mais
campos.

23 23

ESCOLA

Arquivos

Registros

Quando lemos ou gravamos um arquivo,
trabalhamos com um Registro, que é um
conjunto completo de dados utilizados nas
entradas ou saídas do processamento.

24 24

ESCOLA

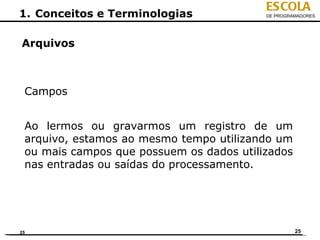

Arquivos

Campos

Ao lermos ou gravarmos um registro de um
arquivo, estamos ao mesmo tempo utilizando um
ou mais campos que possuem os dados utilizados
nas entradas ou saídas do processamento.

25 25

ESCOLA

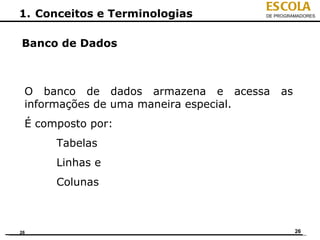

Banco de Dados

O banco de dados armazena e acessa as
informações de uma maneira especial.
É composto por:
Tabelas
Linhas e
Colunas

26 26

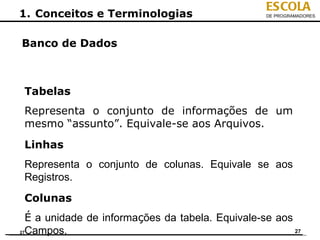

ESCOLA

Banco de Dados

Tabelas
Representa o conjunto de informações de um
mesmo “assunto”. Equivale-se aos Arquivos.
Linhas
Representa o conjunto de colunas. Equivale se aos
Registros.
Colunas
É a unidade de informações da tabela. Equivale-se aos
27Campos. 27

ESCOLA

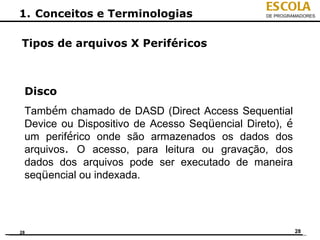

Tipos de arquivos X Periféricos

Disco
Também chamado de DASD (Direct Access Sequential
Device ou Dispositivo de Acesso Seqüencial Direto), é
um periférico onde são armazenados os dados dos
arquivos. O acesso, para leitura ou gravação, dos
dados dos arquivos pode ser executado de maneira
seqüencial ou indexada.

28 28

ESCOLA


Disco

Eixo

Disco Pratos

29 29

ESCOLA

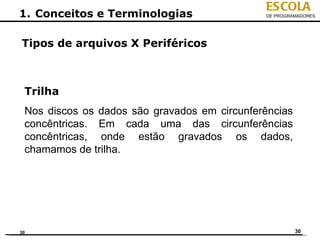

Trilha
Nos discos os dados são gravados em circunferências
concêntricas. Em cada uma das circunferências
concêntricas, onde estão gravados os dados,
chamamos de trilha.

30 30

ESCOLA

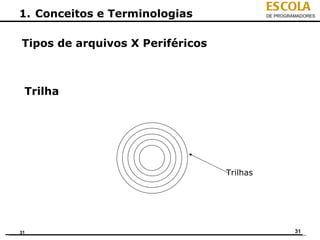

Trilha

Trilhas

31 31

ESCOLA

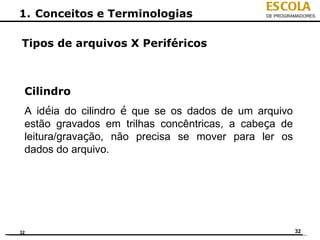

Cilindro
A idéia do cilindro é que se os dados de um arquivo
estão gravados em trilhas concêntricas, a cabeça de
leitura/gravação, não precisa se mover para ler os
dados do arquivo.

32 32

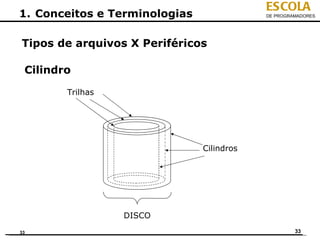

ESCOLA


Cilindro

Trilhas

Cilindros

DISCO
33 33

ESCOLA

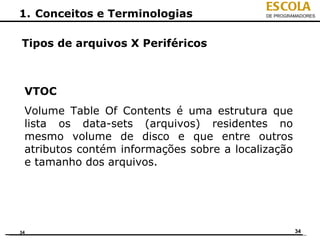

VTOC
Volume Table Of Contents é uma estrutura que
lista os data-sets (arquivos) residentes no
mesmo volume de disco e que entre outros
atributos contém informações sobre a localização
e tamanho dos arquivos.

34 34

ESCOLA

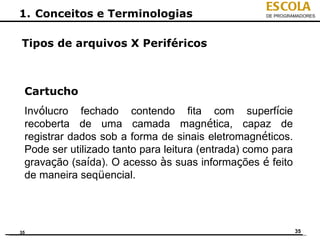

Cartucho
Invólucro fechado contendo fita com superfície
recoberta de uma camada magnética, capaz de
registrar dados sob a forma de sinais eletromagnéticos.
Pode ser utilizado tanto para leitura (entrada) como para
gravação (saída). O acesso às suas informações é feito
de maneira seqüencial.

35 35

ESCOLA

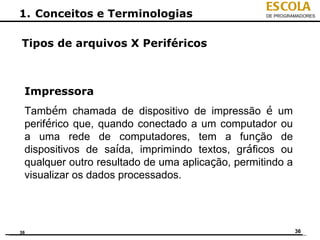

Impressora
Também chamada de dispositivo de impressão é um
periférico que, quando conectado a um computador ou
a uma rede de computadores, tem a função de
dispositivos de saída, imprimindo textos, gráficos ou
qualquer outro resultado de uma aplicação, permitindo a
visualizar os dados processados.

36 36

ESCOLA

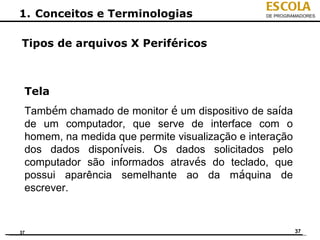

Tela
Também chamado de monitor é um dispositivo de saída
de um computador, que serve de interface com o
homem, na medida que permite visualização e interação
dos dados disponíveis. Os dados solicitados pelo
computador são informados através do teclado, que
possui aparência semelhante ao da máquina de
escrever.

37 37

ESCOLA

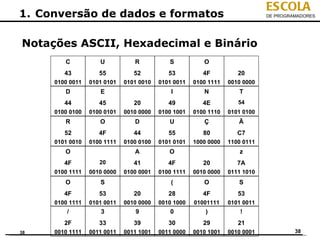

1. Conversão de dados e formatos DE PROGRAMADORES

Notações ASCII, Hexadecimal e Binário
C U R S O
43 55 52 53 4F 20
0100 0011 0101 0101 0101 0010 0101 0011 0100 1111 0010 0000
D E I N T
44 45 20 49 4E 54
0100 0100 0100 0101 0010 0000 0100 1001 0100 1110 0101 0100
R O D U Ç Ã
52 4F 44 55 80 C7
0101 0010 0100 1111 0100 0100 0101 0101 1000 0000 1100 0111
O A O z
4F 20 41 4F 20 7A
0100 1111 0010 0000 0100 0001 0100 1111 0010 0000 0111 1010
O S ( O S
4F 53 20 28 4F 53
0100 1111 0101 0011 0010 0000 0010 1000 01001111 0101 0011
/ 3 9 0 ) !
2F 33 39 30 29 21
38 0010 1111 0011 0011 0011 1001 0011 0000 0010 1001 0010 0001 38

ESCOLA

Notações EBCDIC, Hexadecimal e Binário
C U R S O

D E I N T

R O D U Ç Ã

O A O z

O S ( O S

/ 3 9 0 ) !

39 39

ESCOLA

Notações EBCDIC, Hexadecimal e Binário
C U R S O
C3 E4 D9 E2 D6 40
1100 0011 1110 0100 1101 1001 1110 0010 1101 0110 0100 0000
D E I N T
C4 C5 40 C9 D5 E3
1100 0100 1100 0101 0100 0000 1100 1001 1101 0101 1110 0011
R O D U Ç Ã
D9 D6 C4 E4
1101 1001 1101 0110 1100 0100 1110 0100 1000 0000 1100 0111
O A O z
D6 40 C1 D6 40 A9
1101 0110 0100 0000 1100 0001 1101 0110 0100 0000 1010 1001
O S ( O S
D6 E2 40 4D D6 E2
1101 0110 1110 0010 0100 0000 0100 1101 11010110 1110 0010
/ 3 9 0 ) !
61 F3 F9 F0 5D 5A
40 0010 0001 1111 0011 1111 1001 1111 0000 0101 1101 0101 1010 40

ESCOLA

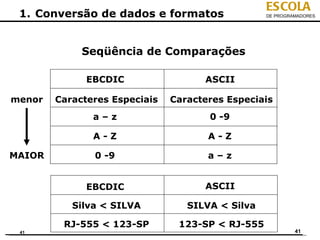

Seqüência de Comparações

EBCDIC ASCII

menor Caracteres Especiais Caracteres Especiais
a–z 0 -9

A-Z A-Z

MAIOR 0 -9 a–z

EBCDIC ASCII

Silva < SILVA SILVA < Silva

RJ-555 < 123-SP 123-SP < RJ-555
41 41

ESCOLA

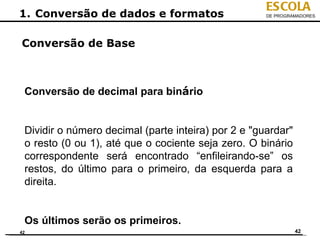

Conversão de Base

Conversão de decimal para binário

Dividir o número decimal (parte inteira) por 2 e "guardar"
o resto (0 ou 1), até que o cociente seja zero. O binário
correspondente será encontrado “enfileirando-se” os
restos, do último para o primeiro, da esquerda para a
direita.

Os últimos serão os primeiros.
42 42

ESCOLA

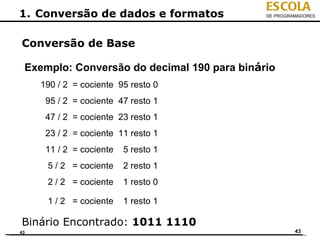

Conversão de Base

Exemplo: Conversão do decimal 190 para binário
190 / 2 = cociente 95 resto 0


Binário Encontrado: 1011 1110
43 43

ESCOLA

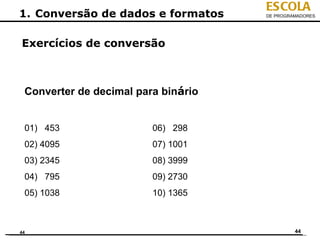

Exercícios de conversão

Converter de decimal para binário

01) 453 06) 298
02) 4095 07) 1001
03) 2345 08) 3999
04) 795 09) 2730
05) 1038 10) 1365

44 44

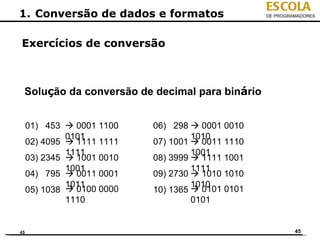

ESCOLA


Solução da conversão de decimal para binário

01) 453  0001 1100 06) 298  0001 0010
0101 1010
02) 4095  1111 1111 07) 1001  0011 1110
1111 1001
03) 2345  1001 0010 08) 3999  1111 1001
1001 1111
04) 795  0011 0001 09) 2730  1010 1010
1011 1010
05) 1038  0100 0000 10) 1365  0101 0101
1110 0101

45 45

ESCOLA

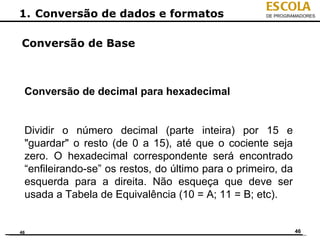

Conversão de Base

Conversão de decimal para hexadecimal

Dividir o número decimal (parte inteira) por 15 e
"guardar" o resto (de 0 a 15), até que o cociente seja
zero. O hexadecimal correspondente será encontrado
“enfileirando-se” os restos, do último para o primeiro, da
esquerda para a direita. Não esqueça que deve ser
usada a Tabela de Equivalência (10 = A; 11 = B; etc).

46 46

ESCOLA

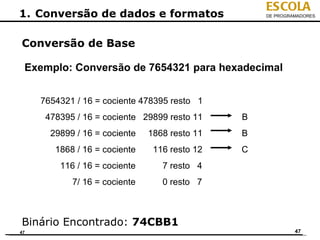

Conversão de Base

Exemplo: Conversão de 7654321 para hexadecimal

7654321 / 16 = cociente 478395 resto 1
478395 / 16 = cociente 29899 resto 11 B
29899 / 16 = cociente 1868 resto 11 B
1868 / 16 = cociente 116 resto 12 C
7/ 16 = cociente 0 resto 7

Binário Encontrado: 74CBB1
47 47

ESCOLA

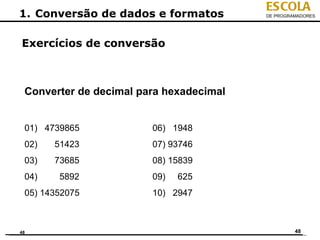

Converter de decimal para hexadecimal

01) 4739865 06) 1948
02) 51423 07) 93746
03) 73685 08) 15839
04) 5892 09) 625
05) 14352075 10) 2947

48 48

ESCOLA


Solução da conversão de decimal para hexadecimal

01) 4739865  485319 06) 1948  79C
02) 51423  C8DF 07) 93746  16E32
03) 73685  11FD5 08) 15839  3DDF
04) 5892  1704 09) 625  271
05) 14352075  DAFECB 10) 2947  B83

49 49

ESCOLA

Conversão de Base

Conversão de binário para hexadecimal

Basta separar o número binário em grupos de 4
algarismos, da direita para a esquerda (completando
com zeros à esquerda, o último grupo à esquerda, se for
necessário para completar 4 algarismos), e, em
seguida, colocar, para cada grupo de 4 algarismos
binários, o algarismo hexadecimal equivalente,
conforme a tabela básica de equivalência.

50 50

ESCOLA

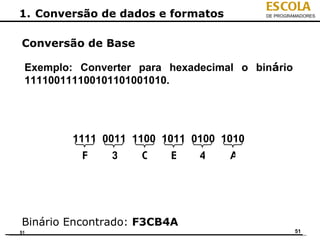

Conversão de Base

Exemplo: Converter para hexadecimal o binário
111100111100101101001010.

1111 0011 1100 1011 0100 1010
F 3 C B 4 A

Binário Encontrado: F3CB4A
51 51

ESCOLA

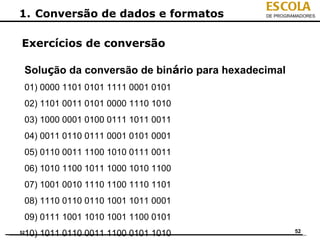

Solução da conversão de binário para hexadecimal
01) 0000 1101 0101 1111 0001 0101
02) 1101 0011 0101 0000 1110 1010
03) 1000 0001 0100 0111 1011 0011
04) 0011 0110 0111 0001 0101 0001
05) 0110 0011 1100 1010 0111 0011
06) 1010 1100 1011 1000 1010 1100
07) 1001 0010 1110 1100 1110 1101
08) 1110 0110 0110 1001 1011 0001
09) 0111 1001 1010 1001 1100 0101
10) 1011 0110 0011 1100 0101 1010
52 52

ESCOLA

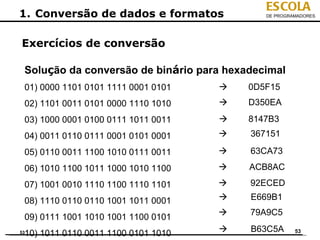

Solução da conversão de binário para hexadecimal
01) 0000 1101 0101 1111 0001 0101  0D5F15
02) 1101 0011 0101 0000 1110 1010  D350EA
03) 1000 0001 0100 0111 1011 0011  8147B3
04) 0011 0110 0111 0001 0101 0001  367151

05) 0110 0011 1100 1010 0111 0011  63CA73
06) 1010 1100 1011 1000 1010 1100  ACB8AC
07) 1001 0010 1110 1100 1110 1101  92ECED
08) 1110 0110 0110 1001 1011 0001  E669B1
 79A9C5
09) 0111 1001 1010 1001 1100 0101
10) 1011 0110 0011 1100 0101 1010
53  B63C5A 53

ESCOLA
1. Cargos e funções DE PROGRAMADORES

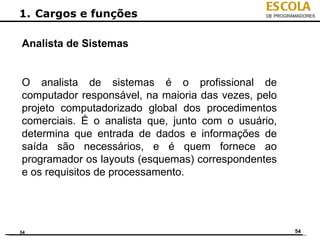

Analista de Sistemas

O analista de sistemas é o profissional de
computador responsável, na maioria das vezes, pelo
projeto computadorizado global dos procedimentos
comerciais. É o analista que, junto com o usuário,
determina que entrada de dados e informações de
saída são necessários, e é quem fornece ao
programador os layouts (esquemas) correspondentes
e os requisitos de processamento.

54 54

ESCOLA

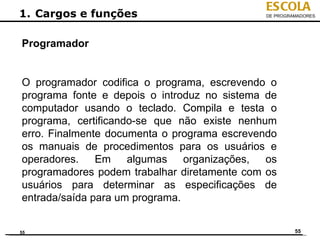

Programador

O programador codifica o programa, escrevendo o
programa fonte e depois o introduz no sistema de
computador usando o teclado. Compila e testa o
programa, certificando-se que não existe nenhum
erro. Finalmente documenta o programa escrevendo
os manuais de procedimentos para os usuários e
operadores. Em algumas organizações, os
programadores podem trabalhar diretamente com os
usuários para determinar as especificações de
entrada/saída para um programa.

55 55

ESCOLA

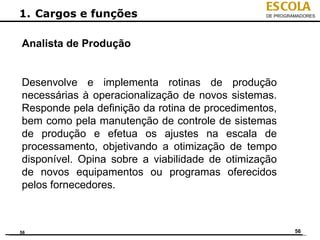

Analista de Produção

Desenvolve e implementa rotinas de produção
necessárias à operacionalização de novos sistemas.
Responde pela definição da rotina de procedimentos,
bem como pela manutenção de controle de sistemas
de produção e efetua os ajustes na escala de
processamento, objetivando a otimização de tempo
disponível. Opina sobre a viabilidade de otimização
de novos equipamentos ou programas oferecidos
pelos fornecedores.

56 56

ESCOLA

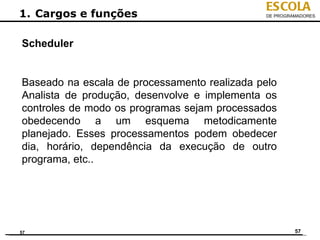

Scheduler

Baseado na escala de processamento realizada pelo
Analista de produção, desenvolve e implementa os
controles de modo os programas sejam processados
obedecendo a um esquema metodicamente
planejado. Esses processamentos podem obedecer
dia, horário, dependência da execução de outro
programa, etc..

57 57

ESCOLA

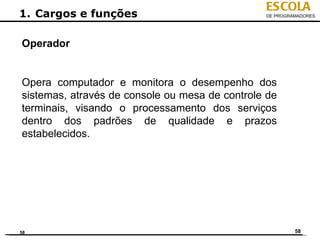

Operador

Opera computador e monitora o desempenho dos
sistemas, através de console ou mesa de controle de
terminais, visando o processamento dos serviços
dentro dos padrões de qualidade e prazos
estabelecidos.

58 58

ESCOLA
1. Softwares básicos DE PROGRAMADORES

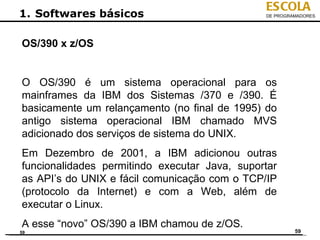

OS/390 x z/OS

O OS/390 é um sistema operacional para os
mainframes da IBM dos Sistemas /370 e /390. É
basicamente um relançamento (no final de 1995) do
antigo sistema operacional IBM chamado MVS
adicionado dos serviços de sistema do UNIX.
Em Dezembro de 2001, a IBM adicionou outras
funcionalidades permitindo executar Java, suportar
as API’s do UNIX e fácil comunicação com o TCP/IP
(protocolo da Internet) e com a Web, além de
executar o Linux.
A esse “novo” OS/390 a IBM chamou de z/OS.
59 59

ESCOLA

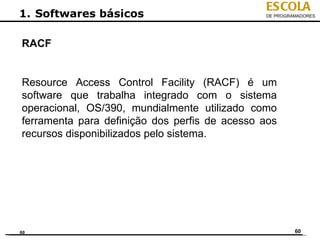

RACF

Resource Access Control Facility (RACF) é um
software que trabalha integrado com o sistema
operacional, OS/390, mundialmente utilizado como
ferramenta para definição dos perfis de acesso aos
recursos disponibilizados pelo sistema.

60 60

ESCOLA

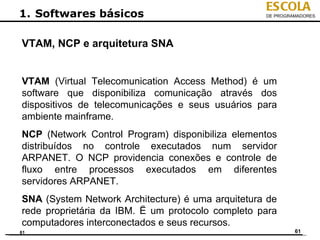

VTAM, NCP e arquitetura SNA

VTAM (Virtual Telecomunication Access Method) é um
software que disponibiliza comunicação através dos
dispositivos de telecomunicações e seus usuários para
ambiente mainframe.
NCP (Network Control Program) disponibiliza elementos
distribuídos no controle executados num servidor
ARPANET. O NCP providencia conexões e controle de
fluxo entre processos executados em diferentes
servidores ARPANET.
SNA (System Network Architecture) é uma arquitetura de
rede proprietária da IBM. Ë um protocolo completo para
computadores interconectados e seus recursos.
61 61

ESCOLA

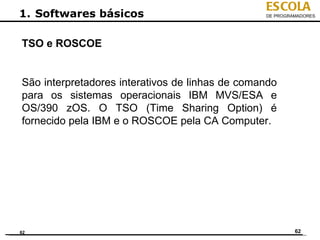

TSO e ROSCOE

São interpretadores interativos de linhas de comando
para os sistemas operacionais IBM MVS/ESA e
OS/390 zOS. O TSO (Time Sharing Option) é
fornecido pela IBM e o ROSCOE pela CA Computer.

62 62

ESCOLA

CICS

É um programa de controle que gerencia os
aplicativos on-line, pois os sistemas operacionais IBM
são voltados para execução BATCH.
O CICS gerencia os recursos do sistema por esses
aplicativos.
Na prática, quando o aplicativo necessita executar
transações on-line, o CICS recebe o controle do
programa aplicativo, executa a transação e ao
terminar devolve o controle ao programa aplicativo.

63 63

ESCOLA

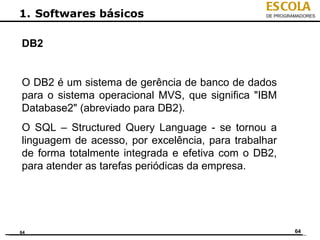

DB2

O DB2 é um sistema de gerência de banco de dados
para o sistema operacional MVS, que significa "IBM
Database2" (abreviado para DB2).
O SQL – Structured Query Language - se tornou a
linguagem de acesso, por excelência, para trabalhar
de forma totalmente integrada e efetiva com o DB2,
para atender as tarefas periódicas da empresa.

64 64

ESCOLA

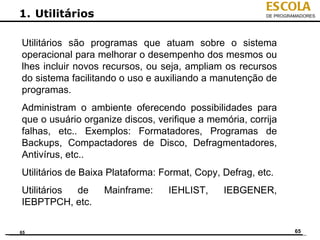

1. Utilitários DE PROGRAMADORES

Utilitários são programas que atuam sobre o sistema
operacional para melhorar o desempenho dos mesmos ou
lhes incluir novos recursos, ou seja, ampliam os recursos
do sistema facilitando o uso e auxiliando a manutenção de
programas.
Administram o ambiente oferecendo possibilidades para
que o usuário organize discos, verifique a memória, corrija
falhas, etc.. Exemplos: Formatadores, Programas de
Backups, Compactadores de Disco, Defragmentadores,
Antivírus, etc..
Utilitários de Baixa Plataforma: Format, Copy, Defrag, etc.
Utilitários de Mainframe: IEHLIST, IEBGENER,
IEBPTPCH, etc.

65 65

ESCOLA

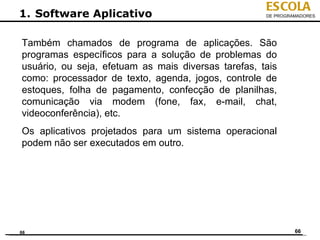

1. Software Aplicativo DE PROGRAMADORES

Também chamados de programa de aplicações. São
programas específicos para a solução de problemas do
usuário, ou seja, efetuam as mais diversas tarefas, tais
como: processador de texto, agenda, jogos, controle de
estoques, folha de pagamento, confecção de planilhas,
comunicação via modem (fone, fax, e-mail, chat,
videoconferência), etc.
Os aplicativos projetados para um sistema operacional
podem não ser executados em outro.

66 66

ESCOLA

Os aplicativos podem ser divididos em:

Uso Geral: são os programas com vários tipos de
finalidades. Exemplo: Editores de texto (Word), gráficos e
planilhas (Excel), navegadores (Firefox), gerenciador de
banco de dados, etc.

Uso Específico: destinam-se exclusivamente a uma única
finalidade. Exemplos: Folha de pagamentos, imposto de
renda, contas a pagar e receber, etc.

67 67

ESCOLA

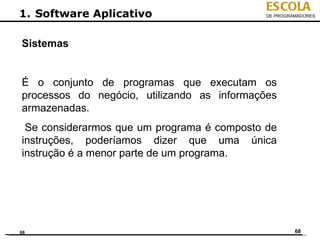

Sistemas

É o conjunto de programas que executam os
processos do negócio, utilizando as informações
armazenadas.
Se considerarmos que um programa é composto de
instruções, poderíamos dizer que uma única
instrução é a menor parte de um programa.

68 68

ESCOLA

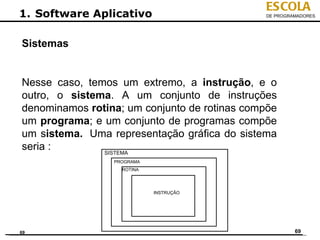

Sistemas

Nesse caso, temos um extremo, a instrução, e o
outro, o sistema. A um conjunto de instruções
denominamos rotina; um conjunto de rotinas compõe
um programa; e um conjunto de programas compõe
um sistema. Uma representação gráfica do sistema
seria : SISTEMA
PROGRAMA
ROTINA

INSTRUÇÃO

69 69

ESCOLA

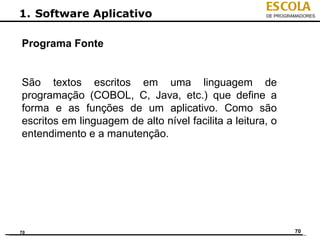

Programa Fonte

São textos escritos em uma linguagem de
programação (COBOL, C, Java, etc.) que define a
forma e as funções de um aplicativo. Como são
escritos em linguagem de alto nível facilita a leitura, o
entendimento e a manutenção.

70 70

ESCOLA

Programa Executável

Quando o programa fonte é processado por um
programa especial chamado compilador, os textos
escritos em linguagem de alto nível se tornam
programas executáveis, passando para uma
linguagem de baixo nível, conhecida como linguagem
de máquina, que é entendida pelo computador, mas
que deixam de ser legíveis para nós.

71 71

ESCOLA
1. JCL DE PROGRAMADORES

O Job Control Language descreve o trabalho a ser
realizado pelo sistema, que são:

Que seqüência os programas devem ser
executados?
Qual programa deve executar agora?
Que dados são requeridos para executar o
programa?

72 72

ESCOLA
1. JCL DE PROGRAMADORES

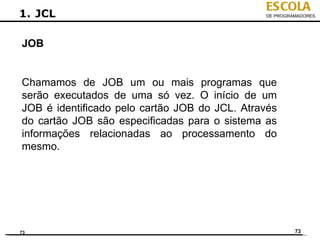

JOB

Chamamos de JOB um ou mais programas que
serão executados de uma só vez. O início de um
JOB é identificado pelo cartão JOB do JCL. Através
do cartão JOB são especificadas para o sistema as
informações relacionadas ao processamento do
mesmo.

73 73

Aula de introducao ao ZOS

Mais conteúdo relacionado

Mais procurados

Semelhante a Aula de introducao ao ZOS

Mais de Ivan Sanches

Último

Aula de introducao ao ZOS
