1. CAPÍTULO II: Imagens (08 HORAS)
2.1. Reflexão e refracção
2.2. Espelhos planos e esféricos
2.3. Formação de imagens
2.4. Lentes
2.5. Instrumentos ópticos

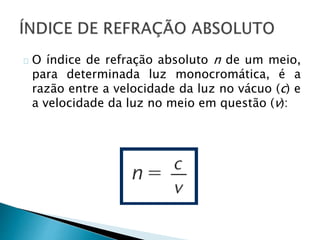

5. O índice de refração absoluto n de um meio,
para determinada luz monocromática, é a
razão entre a velocidade da luz no vácuo (c) e
a velocidade da luz no meio em questão (v):

6. Meio material Índice de refração (n)
Ar 1,00
Água 1,33
Vidro 1,50
Glicerina 1,90
Álcool etílico 1,36
Diamante 2,42
Acrílico 1,49

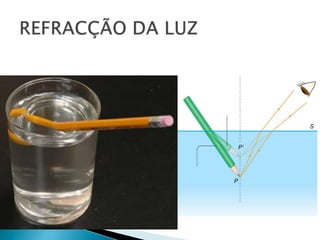

1 Refração da luz

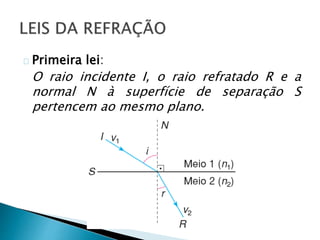

7. Primeira lei:
O raio incidente I, o raio refratado R e a
normal N à superfície de separação S
pertencem ao mesmo plano.

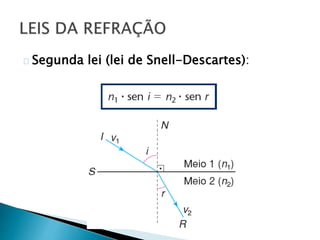

8. Segunda lei (lei de Snell-Descartes):

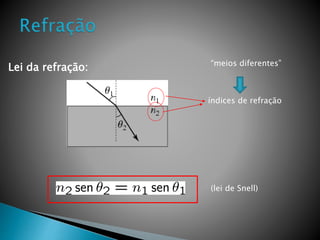

9. “meios diferentes” Lei da refração:
índices de refração
(lei de Snell)

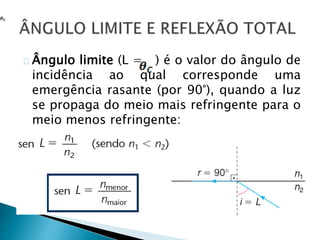

10. Ângulo limite (L = ) é o valor do ângulo de
incidência ao qual corresponde uma
emergência rasante (por 90°), quando a luz
se propaga do meio mais refringente para o
meio menos refringente:

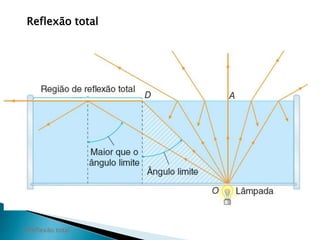

11. Reflexão total
2 Reflexão total

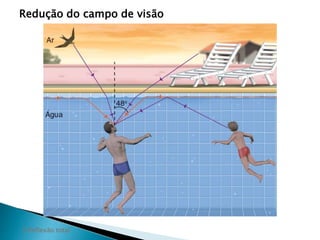

12. Redução do campo de visão
2 Reflexão total

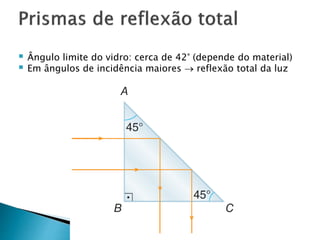

13.  Ângulo limite do vidro: cerca de 42° (depende do material)
 Em ângulos de incidência maiores  reflexão total da luz

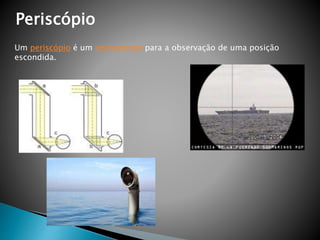

14. Periscópio
Um periscópio é um instrumento para a observação de uma posição
escondida.

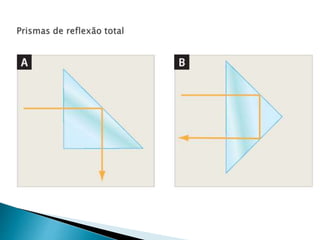

15. IV. Prismas
O prisma reto pode ser posicionado para produzir um desvio de 90º (A) ou de 180º (B) na luz incidente.

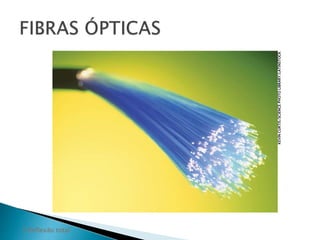

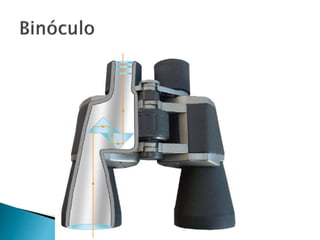

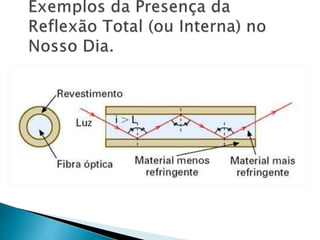

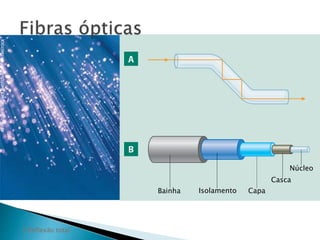

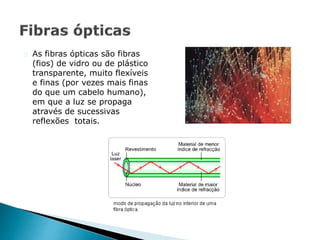

19. As fibras ópticas são fibras
(fios) de vidro ou de plástico
transparente, muito flexíveis
e finas (por vezes mais finas
do que um cabelo humano),
em que a luz se propaga
através de sucessivas
reflexões totais.

20. KEVIN CURTIS/SCIENCE PHOTO LIBRARY/LATINSTOCK
2 Reflexão total
Bainha Isolamento Capa
Núcleo
Casca

21. KEVIN CURTIS/SCIENCE PHOTO LIBRARY/LATINSTOCK
2 Reflexão total

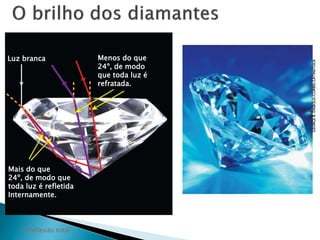

22. Luz branca
Mais do que
24º, de modo que
toda luz é refletida
Internamente.
Menos do que
24º, de modo
que toda luz é
refratada.
GEORGE B. DIEBOLD/CORBIS/LATINSTOCK
2 Reflexão total

23. 2 Reflexão total

24. D. LEVESQUE/SCIENCE PHOTO LIBRARY/LATINSTOCK
2 Reflexão total

25. 2 Reflexão total

26. MAXIMILIAN WEINZIERL/ALAMY/LATINSTOCK
2 Reflexão total

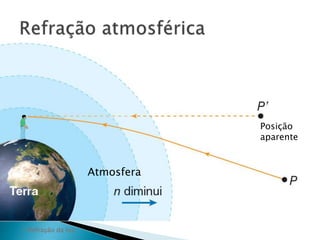

27. Atmosfera
Posição
aparente
1 Refração da luz

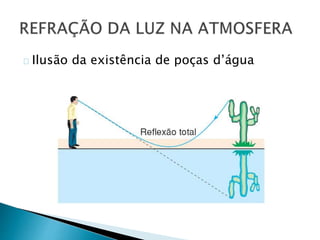

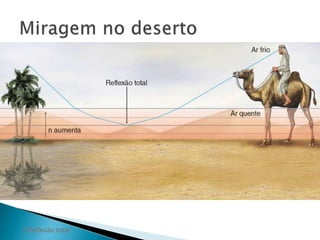

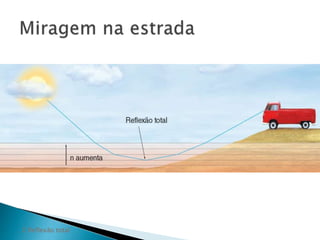

28. Ilusão da existência de poças d’água

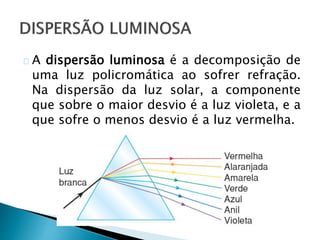

29. A dispersão luminosa é a decomposição de
uma luz policromática ao sofrer refração.
Na dispersão da luz solar, a componente
que sobre o maior desvio é a luz violeta, e a
que sofre o menos desvio é a luz vermelha.

30. SCIENCE PHOTO LIBRARY/LATINSTOCK
EDUARDO SANTALIESTRA/CID
4 Dispersão da luz / prismas

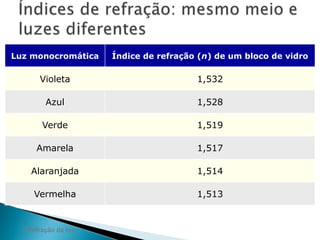

31. Luz monocromática Índice de refração (n) de um bloco de vidro
Violeta 1,532
Azul 1,528
Verde 1,519
Amarela 1,517
Alaranjada 1,514
Vermelha 1,513
1 Refração da luz

32. As gotas de água da chuva funcionam como prismas,
dispersando a luz branca em um arco colorido.
SCIENCE PHOTO LIBRARY/LATINSTOCK
SHIGEJI ASANO/CORBIS/LATINSTOCK
A
B
C

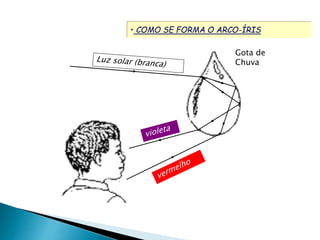

33. • COMO SE FORMA O ARCO-ÍRIS
Gota de
Chuva

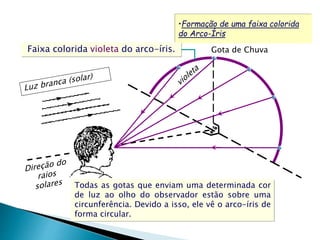

34. •Formação de uma faixa colorida
do Arco-Íris
Faixa colorida violeta do arco-íris. Gota de Chuva
Todas as gotas que enviam uma determinada cor
de luz ao olho do observador estão sobre uma
circunferência. Devido a isso, ele vê o arco-íris de
forma circular.

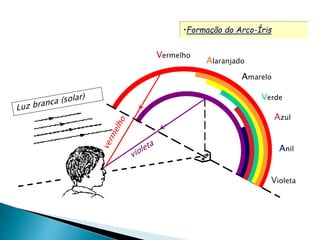

35. •Formação do Arco-Íris
Vermelho
Alaranjado
Amarelo
Verde
Azul
Anil
Violeta

36. É possível
produzir
um arco-íris
mesmo
sem chuva?
ALEXANDER FEDIACHOV/SHUTTERSTOCK

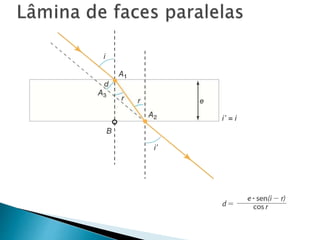

38. Numa lâmina de espessura e, o desvio
lateral d depende dos ângulos de incidência
i e de refração r, de acordo com a expressão:

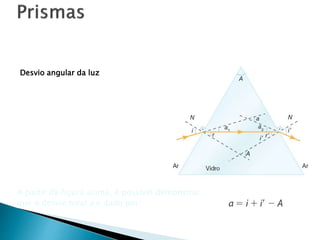

39. São compostos basicamente de duas lâminas de faces
não paralelas, as faces laterais.
Abertura A: ângulo entre as duas lâminas de um prisma
Desvio angular da luz
Secção principal do prisma mostrando os elementos
necessários ao cálculo do desvio total.
A partir da figura acima, é possível demonstrar
que o desvio total a é dado por:
