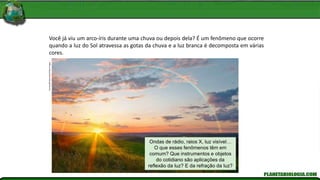

- 4. Francey/Shutterstock/Glow Images Você já viuum arco-íris durante uma chuva ou depois dela? É um fenômeno que ocorre quando a luz do Sol atravessa as gotas da chuva e a luz branca é decomposta em várias cores. Ondas de rádio, raios X, luz visível… O que esses fenômenos têm em comum? Que instrumentos e objetos do cotidiano são aplicações da reflexão da luz? E da refração da luz?

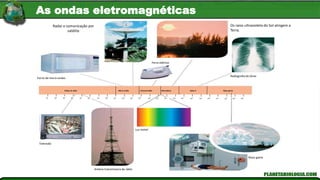

- 5. Forno de micro-ondas Radare comunicação por satélite Radiografia do tórax Os raios ultravioleta do Sol atingem a Terra. Ferro elétrico Televisão Luz visível Antena transmissora de rádio Raios gama Ondas de rádio Micro-ondas Infravermelho Ultravioleta Raios X Raios gama 10 102 103 104 105 106 107 108 109 1010 1011 1012 1013 1014 1015 1016 1017 1018 1019 1020 1021 1022 1023 1024 As ondas eletromagnéticas

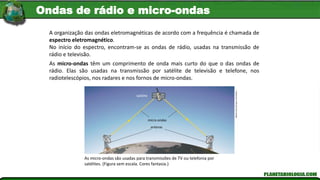

- 6. A organização dasondas eletromagnéticas de acordo com a frequência é chamada de espectro eletromagnético. No início do espectro, encontram-se as ondas de rádio, usadas na transmissão de rádio e televisão. As micro-ondas têm um comprimento de onda mais curto do que o das ondas de rádio. Elas são usadas na transmissão por satélite de televisão e telefone, nos radiotelescópios, nos radares e nos fornos de micro-ondas. As micro-ondas são usadas para transmissões de TV ou telefonia por satélites. (Figura sem escala. Cores fantasia.) Adilson Secco/Arquivo Da Editora satélite micro-ondas antenas Ondas de rádio e micro-ondas
- 7. A luz O ultravioleta Osraios infravermelhos são emitidos pelos corpos aquecidos e podem ser absorvidos e aquecer um objeto, pelo processo de radiação térmica. São usados em binóculos e câmeras que permitem enxergar e fotografar à noite, em satélites de previsão do tempo, em controles remotos de aparelhos de televisão e de som e leitores de códigos de barra. A luz visível é a parte do espectro eletromagnético em que estão as ondas capazes de produzir a visão. São raios que estão acima da luz visível, emitidos pelo Sol e atuam na produção de vitamina D, necessária à formação dos ossos. A exposição excessiva aos raios UV aumenta os riscos de câncer de pele, além de provocar o envelhecimento precoce da pele. O infravermelho

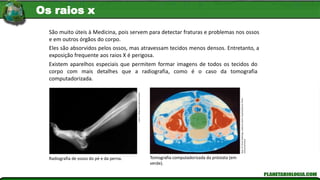

- 8. Radiografia de ossosdo pé e da perna. Tomografia computadorizada da próstata (em verde). Lester V. Bergman/Corbis/Latinstock São muito úteis à Medicina, pois servem para detectar fraturas e problemas nos ossos e em outros órgãos do corpo. Existem aparelhos especiais que permitem formar imagens de todos os tecidos do corpo com mais detalhes que a radiografia, como é o caso da tomografia computadorizada. Dept. Of Clinical Radiology, Salisbury District Hospital/Science Photo Library/Latinstock Eles são absorvidos pelos ossos, mas atravessam tecidos menos densos. Entretanto, a exposição frequente aos raios X é perigosa. Os raios x

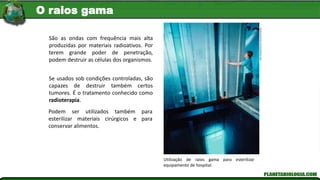

- 9. Hank Morgan/Science Source/Latinstock Utilização de raiosgama para esterilizar equipamento de hospital. São as ondas com frequência mais alta produzidas por materiais radioativos. Por terem grande poder de penetração, podem destruir as células dos organismos. Se usados sob condições controladas, são capazes de destruir também certos tumores. É o tratamento conhecido como radioterapia. Podem ser utilizados também para esterilizar materiais cirúrgicos e para conservar alimentos. O raios gama

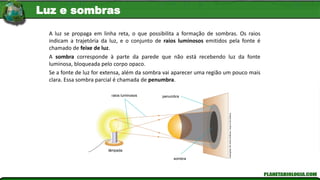

- 10. raios luminosos lâmpada sombra penumbra Ilustrações: Kln Artes Gráficas / Arquivo Da Editora A luzse propaga em linha reta, o que possibilita a formação de sombras. Os raios indicam a trajetória da luz, e o conjunto de raios luminosos emitidos pela fonte é chamado de feixe de luz. A sombra corresponde à parte da parede que não está recebendo luz da fonte luminosa, bloqueada pelo corpo opaco. Se a fonte de luz for extensa, além da sombra vai aparecer uma região um pouco mais clara. Essa sombra parcial é chamada de penumbra. Luz e sombras

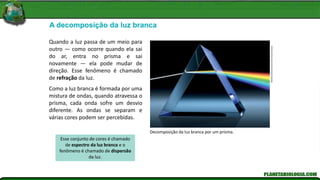

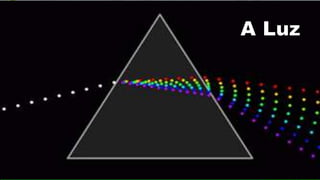

- 11. A decomposição daluz branca Decomposição da luz branca por um prisma. Matthias Kulka/Corbis/Corbis (Dc)/Latinstock Quando a luz passa de um meio para outro — como ocorre quando ela sai do ar, entra no prisma e sai novamente — ela pode mudar de direção. Esse fenômeno é chamado de refração da luz. Como a luz branca é formada por uma mistura de ondas, quando atravessa o prisma, cada onda sofre um desvio diferente. As ondas se separam e várias cores podem ser percebidas. Esse conjunto de cores é chamado de espectro da luz branca e o fenômeno é chamado de dispersão da luz.

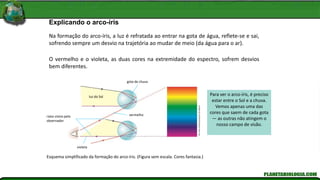

- 12. Explicando o arco-íris Esquemasimplificado da formação do arco-íris. (Figura sem escala. Cores fantasia.) Na formação do arco-íris, a luz é refratada ao entrar na gota de água, reflete-se e sai, sofrendo sempre um desvio na trajetória ao mudar de meio (da água para o ar). O vermelho e o violeta, as duas cores na extremidade do espectro, sofrem desvios bem diferentes. Para ver o arco-íris, é preciso estar entre o Sol e a chuva. Vemos apenas uma das cores que saem de cada gota — as outras não atingem o nosso campo de visão. gota de chuva luz do Sol raios vistos pelo observador vermelho violeta Kln Artes Gráficas/Arquivo Da Editora

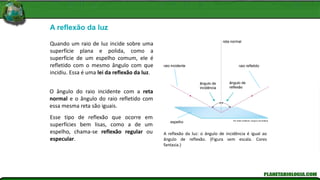

- 13. A reflexão daluz A reflexão da luz: o ângulo de incidência é igual ao ângulo de reflexão. (Figura sem escala. Cores fantasia.) Quando um raio de luz incide sobre uma superfície plana e polida, como a superfície de um espelho comum, ele é refletido com o mesmo ângulo com que incidiu. Essa é uma lei da reflexão da luz. O ângulo do raio incidente com a reta normal e o ângulo do raio refletido com essa mesma reta são iguais. Esse tipo de reflexão que ocorre em superfícies bem lisas, como a de um espelho, chama-se reflexão regular ou especular. Kln Artes Gráficas / Arquivo Da Editora raio incidente ângulo de incidência espelho ângulo de reflexão raio refletido reta normal

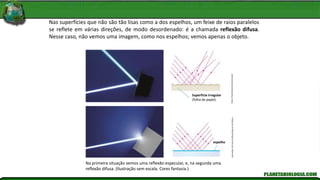

- 14. Na primeira situaçãovemos uma reflexão especular, e, na segunda uma reflexão difusa. (Ilustração sem escala. Cores fantasia.) Nas superfícies que não são tão lisas como a dos espelhos, um feixe de raios paralelos se reflete em várias direções, de modo desordenado: é a chamada reflexão difusa. Nesse caso, não vemos uma imagem, como nos espelhos; vemos apenas o objeto. Fotos: Photo Researchers/Latinstock Ilustrações: Kln Artes Gráficas/Arquivo Da Editora Superfície irregular (folha de papel). espelho

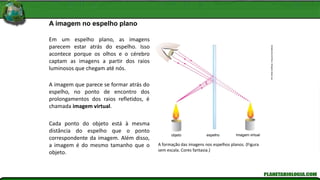

- 15. A imagem noespelho plano Kln Artes Gráficas / Arquivo Da Editora objeto espelho Imagem virtual Em um espelho plano, as imagens parecem estar atrás do espelho. Isso acontece porque os olhos e o cérebro captam as imagens a partir dos raios luminosos que chegam até nós. A imagem que parece se formar atrás do espelho, no ponto de encontro dos prolongamentos dos raios refletidos, é chamada imagem virtual. Cada ponto do objeto está à mesma distância do espelho que o ponto correspondente da imagem. Além disso, a imagem é do mesmo tamanho que o objeto. A formação das imagens nos espelhos planos. (Figura sem escala. Cores fantasia.)
- 16. Espelhos esféricos Espelho convexo. Cordelia Molloy/Science Photo Library/Latinstock Microworks/Shutterstock/Glow Images Espelhocôncavo. Os espelhos convexos fornecem um campo de visão maior que os espelhos planos. Por isso são usados no retrovisor externo de veículos, nos estacionamentos, nas saídas de elevador, em lojas e outros locais. Os espelhos côncavos fornecem imagens ampliadas de objetos próximos. Por isso são utilizados pelos dentistas e em espelhos de maquiagem, entre outras aplicações.

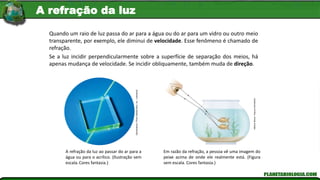

- 17. Giphotostock / Photo Researchers, Inc. / Latinstock Adilson Secco / Arquivo Da Editora A refração daluz ao passar do ar para a água ou para o acrílico. (Ilustração sem escala.Cores fantasia.) Em razão da refração, a pessoa vê uma imagem do peixe acima de onde ele realmente está. (Figura sem escala. Cores fantasia.) Quando um raio de luz passa do ar para a água ou do ar para um vidro ou outro meio transparente, por exemplo, ele diminui de velocidade. Esse fenômeno é chamado de refração. Se a luz incidir perpendicularmente sobre a superfície de separação dos meios, há apenas mudança de velocidade. Se incidir obliquamente, também muda de direção. A refração da luz

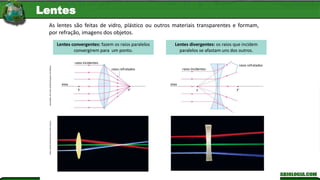

- 18. As lentes sãofeitas de vidro, plástico ou outros materiais transparentes e formam, por refração, imagens dos objetos. Lentes convergentes: fazem os raios paralelos convergirem para um ponto. Lentes divergentes: os raios que incidem paralelos se afastam uns dos outros. Fotos: David Parker/Science Photo Library Ilustrações: Kln Artes Gráficas/Arquivo Da Editora raios incidentes raios refratados F’ F eixo raios incidentes raios refratados F’ F eixo Lentes

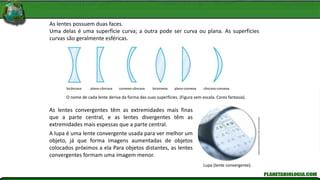

- 19. O nome decada lente deriva da forma das suas superfícies. (Figura sem escala. Cores fantasia). Andrew Brookes/Corbis/Corbis (Dc)/Latinstock Lupa (lente convergente). As lentes possuem duas faces. Uma delas é uma superfície curva; a outra pode ser curva ou plana. As superfícies curvas são geralmente esféricas. As lentes convergentes têm as extremidades mais finas que a parte central, e as lentes divergentes têm as extremidades mais espessas que a parte central. A lupa é uma lente convergente usada para ver melhor um objeto, já que forma imagens aumentadas de objetos colocados próximos a ela Para objetos distantes, as lentes convergentes formam uma imagem menor. bicôncava plano-côncava convexo-côncava biconvexa plano-convexa côncavo-convexa

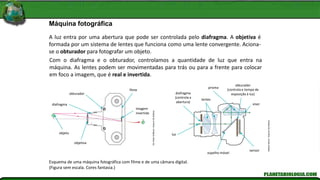

- 20. A luz entrapor uma abertura que pode ser controlada pelo diafragma. A objetiva é formada por um sistema de lentes que funciona como uma lente convergente. Aciona- se o obturador para fotografar um objeto. Máquina fotográfica Com o diafragma e o obturador, controlamos a quantidade de luz que entra na máquina. As lentes podem ser movimentadas para trás ou para a frente para colocar em foco a imagem, que é real e invertida. Esquema de uma máquina fotográfica com filme e de uma câmara digital. (Figura sem escala. Cores fantasia.) obturador diafragma filme imagem invertida objeto objetiva Kln Artes Gráficas / Arquivo Da Editora Adilson Secco / Arquivo Da Editora diafragma (controla a abertura) luz espelho móvel sensor obturador (controla o tempo de exposição à luz) lentes prisma visor
- 21. objeto imagem ocular objetiva Microscópios ópticos Fornecem imagensampliadas de objetos pequenos. A luz emitida por uma lâmpada atravessa o objeto e passa pela objetiva. A objetiva fornece uma imagem real e ampliada do objeto. A outra lente, a ocular, que fica próxima dos olhos do observador, recebe os raios luminosos que atravessaram a objetiva e forma uma imagem virtual ampliada. Kln Artes Gráficas / Arquivo Da Editora Lentes (a ocular) ampliam a imagem formada pela objetiva A luz atravessa o objeto observado luz Lentes (a objetiva) A formação da imagem no microscópio óptico. (Figura sem escala. Cores fantasia.)

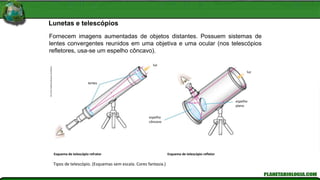

- 22. Lunetas e telescópios Fornecemimagens aumentadas de objetos distantes. Possuem sistemas de lentes convergentes reunidos em uma objetiva e uma ocular (nos telescópios refletores, usa-se um espelho côncavo). Tipos de telescópio. (Esquemas sem escala. Cores fantasia.) Esquema de telescópio refletor Kln Artes Gráficas/Arquivo Da Editora luz lentes Esquema de telescópio refrator luz espelho plano espelho côncavo
