1. Curso Superior deTecnologia em Análise e Desenvolvimento de Sistemas
Prof(a): Rosemary Borges
rosemary.borges@cefetrn.br

2.  A reengenharia de Software é uma das
estratégias de evolução de software.
 Se ocupa de reimplementar sistemas
legados, para que sua manutenção seja fácil.

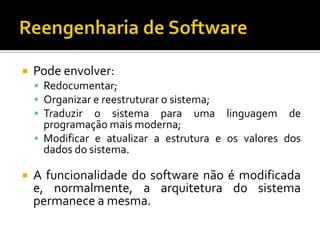

3.  Pode envolver:
 Redocumentar;
 Organizar e reestruturar o sistema;
 Traduzir o sistema para uma linguagem de
programação mais moderna;
 Modificar e atualizar a estrutura e os valores dos
dados do sistema.
 A funcionalidade do software não é modificada
e, normalmente, a arquitetura do sistema
permanece a mesma.

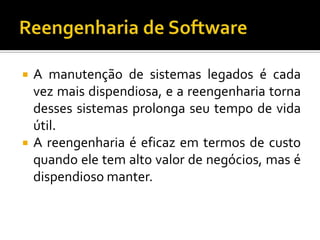

4.  A manutenção de sistemas legados é cada
vez mais dispendiosa, e a reengenharia torna
desses sistemas prolonga seu tempo de vida
útil.
 A reengenharia é eficaz em termos de custo
quando ele tem alto valor de negócios, mas é
dispendioso manter.

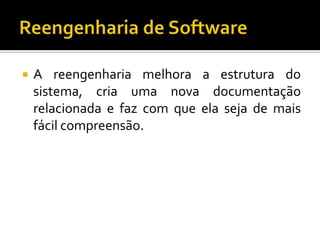

5.  A reengenharia melhora a estrutura do
sistema, cria uma nova documentação
relacionada e faz com que ela seja de mais
fácil compreensão.

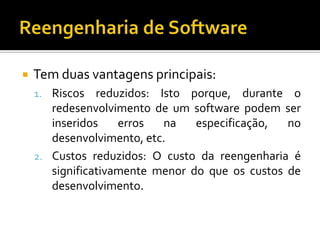

6.  Tem duas vantagens principais:
1. Riscos reduzidos: Isto porque, durante o
redesenvolvimento de um software podem ser
inseridos erros na especificação, no
desenvolvimento, etc.
2. Custos reduzidos: O custo da reengenharia é
significativamente menor do que os custos de
desenvolvimento.

7. Especificação do
Sistema
Projeto e
implementação
Novo Sistema
Distinção entre o desenvolvimento de um novo sistema (1) e reengenharia (2).
Fonte: SOMMERVILLE
(1)
(2)

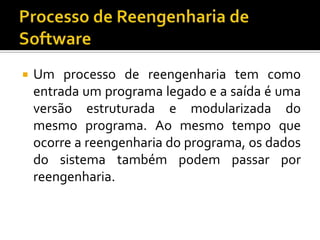

8.  Um processo de reengenharia tem como
entrada um programa legado e a saída é uma
versão estruturada e modularizada do
mesmo programa. Ao mesmo tempo que
ocorre a reengenharia do programa, os dados
do sistema também podem passar por
reengenharia.

9. Processo de reengenharia.
Fonte: SOMMERVILLE

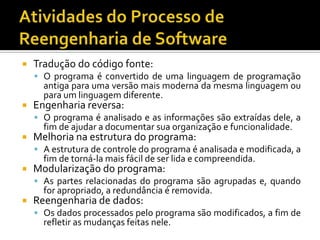

10.  Tradução do código fonte:
 O programa é convertido de uma linguagem de programação
antiga para uma versão mais moderna da mesma linguagem ou
para um linguagem diferente.
 Engenharia reversa:
 O programa é analisado e as informações são extraídas dele, a
fim de ajudar a documentar sua organização e funcionalidade.
 Melhoria na estrutura do programa:
 A estrutura de controle do programa é analisada e modificada, a
fim de torná-la mais fácil de ser lida e compreendida.
 Modularização do programa:
 As partes relacionadas do programa são agrupadas e, quando
for apropriado, a redundância é removida.
 Reengenharia de dados:
 Os dados processados pelo programa são modificados, a fim de
refletir as mudanças feitas nele.

11.  A reengenharia pode não exigir
necessariamente todas as etapas
apresentadas anteriormente, por exemplo a
tradução de código fonte pode não ser
necessária se a linguagem ainda for aceita
pelo fornecedor do compilador.

12.  Os custos da reengenharia dependem da
extensão do trabalho que é realizado.
Aumento dos custos
Conversão automatizada
do código fonte
Reestruturação automatizada
com modificações manuais
Reestruturação mais
mudanças de arquitetura
Reestruturação automatizada
do programa
Reestruturação do
programa e dos dados

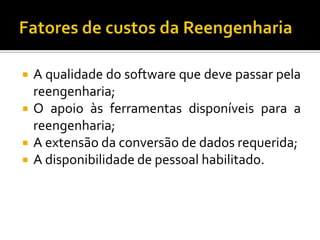

13.  A qualidade do software que deve passar pela
reengenharia;
 O apoio às ferramentas disponíveis para a
reengenharia;
 A extensão da conversão de dados requerida;
 A disponibilidade de pessoal habilitado.

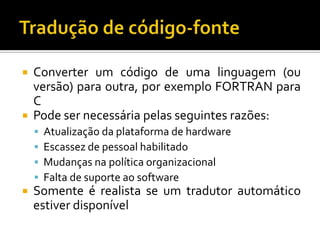

14.  Converter um código de uma linguagem (ou
versão) para outra, por exemplo FORTRAN para
C
 Pode ser necessária pelas seguintes razões:
 Atualização da plataforma de hardware
 Escassez de pessoal habilitado
 Mudanças na política organizacional
 Falta de suporte ao software
 Somente é realista se um tradutor automático
estiver disponível

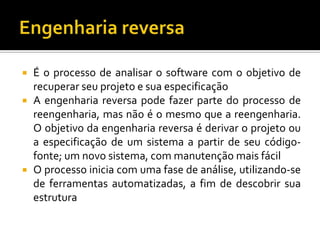

15.  É o processo de analisar o software com o objetivo de
recuperar seu projeto e sua especificação
 A engenharia reversa pode fazer parte do processo de
reengenharia, mas não é o mesmo que a reengenharia.
O objetivo da engenharia reversa é derivar o projeto ou
a especificação de um sistema a partir de seu código-
fonte; um novo sistema, com manutenção mais fácil
 O processo inicia com uma fase de análise, utilizando-se
de ferramentas automatizadas, a fim de descobrir sua
estrutura

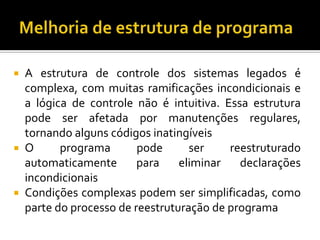

16.  A estrutura de controle dos sistemas legados é
complexa, com muitas ramificações incondicionais e
a lógica de controle não é intuitiva. Essa estrutura
pode ser afetada por manutenções regulares,
tornando alguns códigos inatingíveis
 O programa pode ser reestruturado
automaticamente para eliminar declarações
incondicionais
 Condições complexas podem ser simplificadas, como
parte do processo de reestruturação de programa

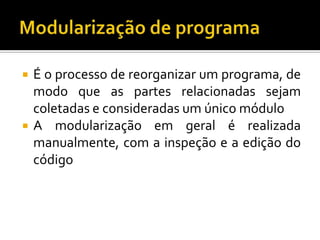

17.  É o processo de reorganizar um programa, de
modo que as partes relacionadas sejam
coletadas e consideradas um único módulo
 A modularização em geral é realizada
manualmente, com a inspeção e a edição do
código

18.  Processo de análise e reorganização de
estruturas de dados e, algumas vezes, os
valores dos dados em um sistema, para
torná-lo mais compreensível
 Em princípio, a reengenharia de dados não
deverá ser necessária, se a funcionalidade do
sistema permanecer inalterada

19.  SOMMERVILLE, Ian, Engenharia de
Software. 6 ed. São Paulo: AddisonWesley,
2003.
