Principios da eletricidade

1. ELETRICIDADE
Prof.

2. Num mundo onde a energia e a eletricidade são
essenciais para muitos aspectos de nossas vidas, a falta
de recursos pode causar estragos significativos.

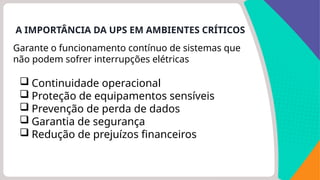

3. A IMPORTÂNCIA DA UPS EM AMBIENTES CRÍTICOS
Garante o funcionamento contínuo de sistemas que
não podem sofrer interrupções elétricas
 Continuidade operacional
 Proteção de equipamentos sensíveis
 Prevenção de perda de dados
 Garantia de segurança
 Redução de prejuízos financeiros

4. Alguém sabe
para que serve
um nobreak ?

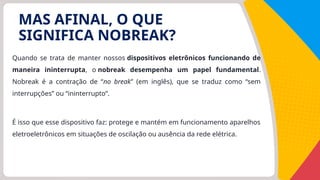

5. Quando se trata de manter nossos dispositivos eletrônicos funcionando de
maneira ininterrupta, o nobreak desempenha um papel fundamental.
Nobreak é a contração de “no break” (em inglês), que se traduz como “sem
interrupções” ou “ininterrupto”.
É isso que esse dispositivo faz: protege e mantém em funcionamento aparelhos
eletroeletrônicos em situações de oscilação ou ausência da rede elétrica.
MAS AFINAL, O QUE
SIGNIFICA NOBREAK?

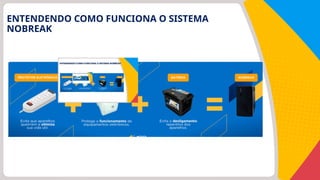

6. ENTENDENDO COMO FUNCIONA O SISTEMA
NOBREAK

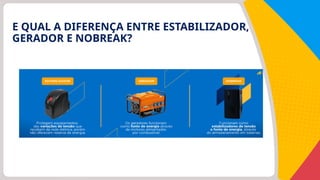

7. E QUAL A DIFERENÇA ENTRE ESTABILIZADOR,
GERADOR E NOBREAK?

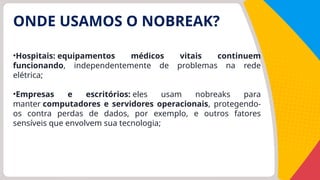

8. ONDE USAMOS O NOBREAK?
•Hospitais: equipamentos médicos vitais continuem
funcionando, independentemente de problemas na rede
elétrica;
•Empresas e escritórios: eles usam nobreaks para
manter computadores e servidores operacionais, protegendo-
os contra perdas de dados, por exemplo, e outros fatores
sensíveis que envolvem sua tecnologia;

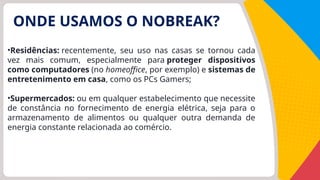

9. ONDE USAMOS O NOBREAK?
•Residências: recentemente, seu uso nas casas se tornou cada
vez mais comum, especialmente para proteger dispositivos
como computadores (no homeoffice, por exemplo) e sistemas de
entretenimento em casa, como os PCs Gamers;
•Supermercados: ou em qualquer estabelecimento que necessite
de constância no fornecimento de energia elétrica, seja para o
armazenamento de alimentos ou qualquer outra demanda de
energia constante relacionada ao comércio.

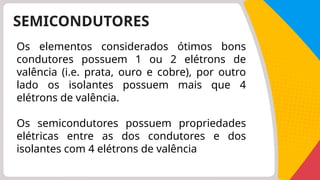

10. SEMICONDUTORES
Os elementos considerados ótimos bons
condutores possuem 1 ou 2 elétrons de
valência (i.e. prata, ouro e cobre), por outro
lado os isolantes possuem mais que 4
elétrons de valência.
Os semicondutores possuem propriedades
elétricas entre as dos condutores e dos
isolantes com 4 elétrons de valência

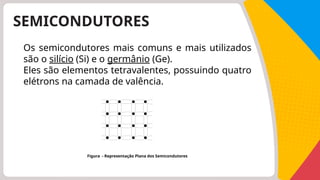

11. SEMICONDUTORES
Os semicondutores mais comuns e mais utilizados
são o silício (Si) e o germânio (Ge).
Eles são elementos tetravalentes, possuindo quatro
elétrons na camada de valência.
Figura - Representação Plana dos Semicondutores

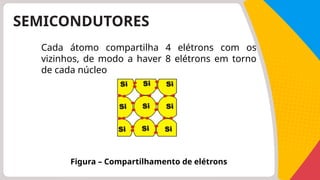

12. SEMICONDUTORES
Cada átomo compartilha 4 elétrons com os
vizinhos, de modo a haver 8 elétrons em torno
de cada núcleo
Figura – Compartilhamento de elétrons

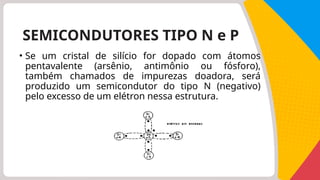

13. • Se um cristal de silício for dopado com átomos
pentavalente (arsênio, antimônio ou fósforo),
também chamados de impurezas doadora, será
produzido um semicondutor do tipo N (negativo)
pelo excesso de um elétron nessa estrutura.
Figura 6 – Semicondutor tipo N
SEMICONDUTORES TIPO N e P

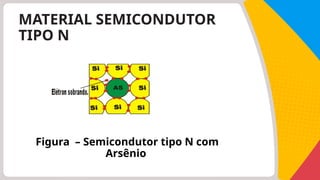

14. MATERIAL SEMICONDUTOR
TIPO N
Figura – Semicondutor tipo N com
Arsênio

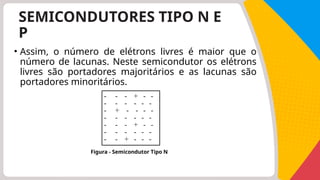

15. SEMICONDUTORES TIPO N E
P
• Assim, o número de elétrons livres é maior que o
número de lacunas. Neste semicondutor os elétrons
livres são portadores majoritários e as lacunas são
portadores minoritários.
Figura - Semicondutor Tipo N
- - - + - -
- - - - - -
- + - - - -
- - - - - -
- - - + - -
- - - - - -
- - + - - -

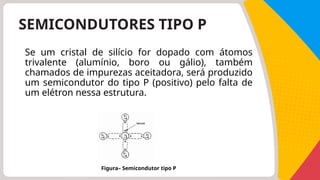

16. Se um cristal de silício for dopado com átomos
trivalente (alumínio, boro ou gálio), também
chamados de impurezas aceitadora, será produzido
um semicondutor do tipo P (positivo) pelo falta de
um elétron nessa estrutura.
Figura– Semicondutor tipo P
SEMICONDUTORES TIPO P

17. MATERIAL SEMICONDUTOR
TIPO P
Figura – Semicondutor tipo P com Índio

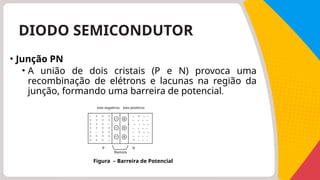

18. DIODO SEMICONDUTOR
• Junção PN
• A união de dois cristais (P e N) provoca uma
recombinação de elétrons e lacunas na região da
junção, formando uma barreira de potencial.
Figura – Barreira de Potencial
- + + + +
+ + + + +
+ + + - +
+ + + + +
+ - + + +
+ + + + +
+ + + - +
- - - + - -
- - - - - -
- + - - - -
- - - - - -
- - - + - -
- - - - - -
- - + - - -
P N
íons negativos íons positivos
Barreira

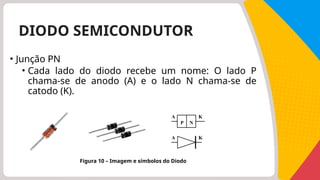

19. DIODO SEMICONDUTOR
• Junção PN
• Cada lado do diodo recebe um nome: O lado P
chama-se de anodo (A) e o lado N chama-se de
catodo (K).
Figura 10 – Imagem e símbolos do Diodo
K
K
A
A
P N

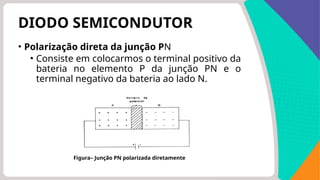

20. • Polarização direta da junção PN
• Consiste em colocarmos o terminal positivo da
bateria no elemento P da junção PN e o
terminal negativo da bateria ao lado N.
Figura– Junção PN polarizada diretamente
DIODO SEMICONDUTOR

21. DIODO SEMICONDUTOR
• Polarização inversa da junção PN
• Consiste em colocarmos o terminal positivo da
bateria no elemento N junção PN e o terminal
negativo da bateria no lado P.
Figura – Junção PN polarizada inversamente

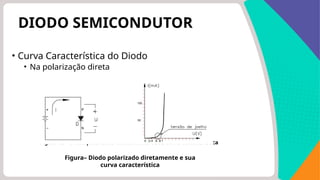

22. DIODO SEMICONDUTOR
• Curva Característica do Diodo
• Na polarização direta
Figura 12 – Diodo polarizado diretamente e sua curva característica
Figura– Diodo polarizado diretamente e sua
curva característica

23. DIODO SEMICONDUTOR
• Curva Característica do Diodo
• Na polarização inversa
Figura– Diodo polarizado inversamente e sua curva característica

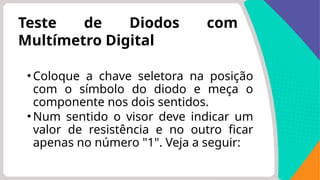

24. Teste de Diodos com
Multímetro Digital
•Coloque a chave seletora na posição
com o símbolo do diodo e meça o
componente nos dois sentidos.
•Num sentido o visor deve indicar um
valor de resistência e no outro ficar
apenas no número "1". Veja a seguir:

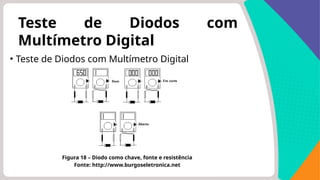

25. Teste de Diodos com
Multímetro Digital
• Teste de Diodos com Multímetro Digital
Figura 18 – Diodo como chave, fonte e resistência
Fonte: http://www.burgoseletronica.net
