1. Diodo Componentes: Alexandre, Caio, Caua,
Everton, Filipe, J. Roberto Luiz e Samuel

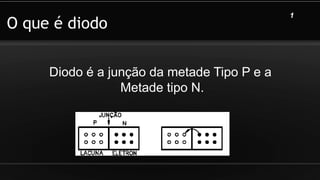

2. O que é diodo
Diodo é a junção da metade Tipo P e a
Metade tipo N.
1

3. O que é diodo
Que forma o cristal PN, mais conhecido
como Diodo.
2

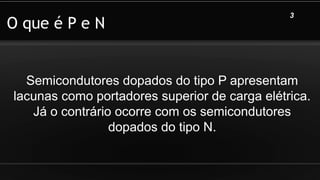

4. O que é P e N
Semicondutores dopados do tipo P apresentam
lacunas como portadores superior de carga elétrica.
Já o contrário ocorre com os semicondutores
dopados do tipo N.
3

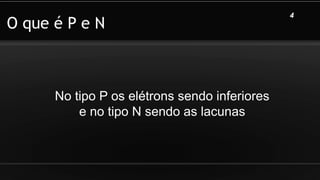

5. O que é P e N
No tipo P os elétrons sendo inferiores
e no tipo N sendo as lacunas
4

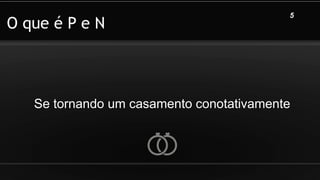

6. O que é P e N
Se tornando um casamento conotativamente
5

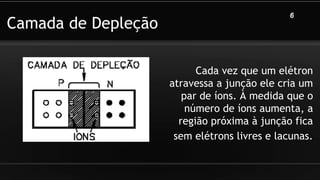

7. Camada de Depleção
Cada vez que um elétron
atravessa a junção ele cria um
par de íons. À medida que o
número de íons aumenta, a
região próxima à junção fica
sem elétrons livres e lacunas.
6

8. Camada de Depleção
A camada de depleção age
como uma barreira
impedindo a continuação
da difusão dos elétrons
livres.
7

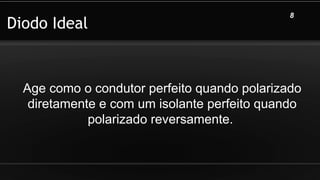

9. Diodo Ideal
Age como o condutor perfeito quando polarizado
diretamente e com um isolante perfeito quando
polarizado reversamente.
8

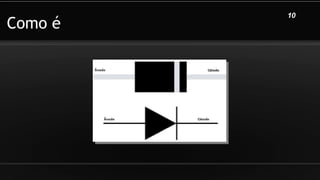

10. Como é
9

11. Como é
10

12. Como é
11

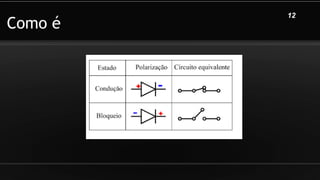

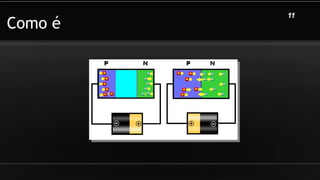

13. Como é
12

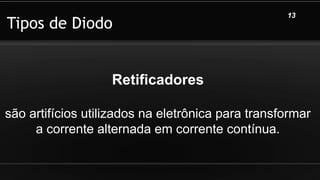

14. Tipos de Diodo
13
Retificadores
são artifícios utilizados na eletrônica para transformar
a corrente alternada em corrente contínua.

15. Tipos de Diodo
14
Diodo de Sinal
É um diodo retificador especialmente designado para
trabalhar com sinais de alta frequência e baixa
amplitude.

16. Tipos de Diodo
15

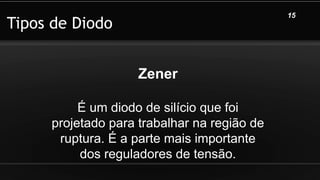

Zener
É um diodo de silício que foi
projetado para trabalhar na região de
ruptura. É a parte mais importante
dos reguladores de tensão.

17. Tipos de Diodo
16

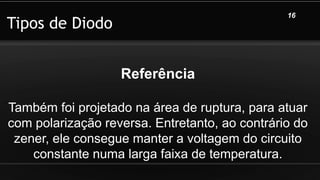

Referência
Também foi projetado na área de ruptura, para atuar
com polarização reversa. Entretanto, ao contrário do
zener, ele consegue manter a voltagem do circuito
constante numa larga faixa de temperatura.

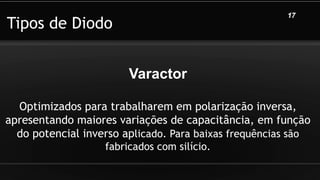

18. Tipos de Diodo
17
Varactor
Optimizados para trabalharem em polarização inversa,
apresentando maiores variações de capacitância, em função
do potencial inverso aplicado. Para baixas frequências são
fabricados com silício.

19. Diferença de Potencial
A diferença de potencial através da camada de
depleção é chamada de barreira de potencial.
18

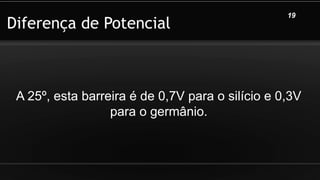

20. Diferença de Potencial
A 25º, esta barreira é de 0,7V para o silício e 0,3V
para o germânio.
19

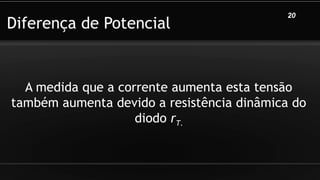

21. Diferença de Potencial
A medida que a corrente aumenta esta tensão
também aumenta devido a resistência dinâmica do
diodo rT.
20

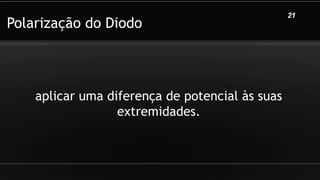

22. Polarização do Diodo
aplicar uma diferença de potencial às suas
extremidades.
21

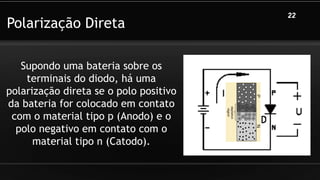

23. Polarização Direta
Supondo uma bateria sobre os
terminais do diodo, há uma
polarização direta se o polo positivo
da bateria for colocado em contato
com o material tipo p (Anodo) e o
polo negativo em contato com o
material tipo n (Catodo).
22

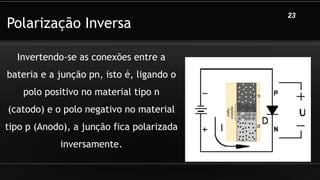

24. Polarização Inversa
Invertendo-se as conexões entre a
bateria e a junção pn, isto é, ligando o
polo positivo no material tipo n
(catodo) e o polo negativo no material
tipo p (Anodo), a junção fica polarizada
inversamente.
23

25. Análise de circuito com Diodo
Ao analisar ou projetar circuitos com diodos se faz
necessário conhecer a curva do diodo, mas
dependendo da aplicação pode-se fazer
aproximações para facilitar os cálculos.
24

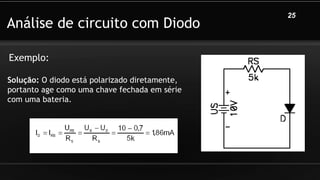

26. Análise de circuito com Diodo
Exemplo:
25
Solução: O diodo está polarizado diretamente,
portanto age como uma chave fechada em série
com uma bateria.

27. Análise de circuito com Diodo
26

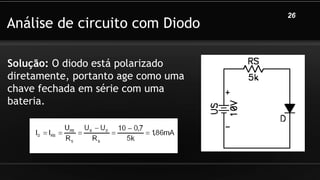

Solução: O diodo está polarizado
diretamente, portanto age como uma
chave fechada em série com uma
bateria.

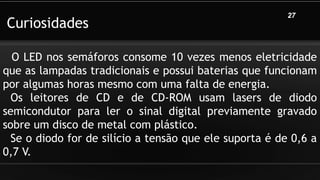

28. Curiosidades
27
O LED nos semáforos consome 10 vezes menos eletricidade
que as lampadas tradicionais e possui baterias que funcionam
por algumas horas mesmo com uma falta de energia.
Os leitores de CD e de CD-ROM usam lasers de diodo
semicondutor para ler o sinal digital previamente gravado
sobre um disco de metal com plástico.
Se o diodo for de silício a tensão que ele suporta é de 0,6 a
0,7 V.
