Livro arc gis93_total

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ .
ArcGIS
9.3Elaborando mapas no ArcMap
Editando dados espaciais
Realizando uma análise hidrológica e topográfica
Trabalhando com dados climatológicos
Elaborando um mapeamento de risco de inundação
Aplicação para
Dados Espaciais
PONTOS LINHAS TIN GRADE

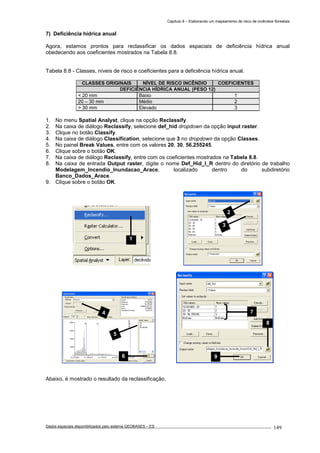

Elaborando um mapeamento de risco de incêndios florestais

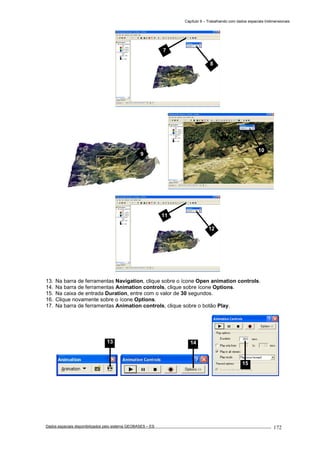

Trabalhando com dados espaciais tridimensionais
Aprenda a fazer mapas utilizando ferramentas e extensões avançadas do ArcGIS 9.3 completo
TOTAL
ArcMap
ArcCatalog
ArcToolbox
ArcScene
ArcGlobe
Conceitos de Sistema de Informações Geográficas
Fundamentos do ArcGIS 9.3
PASSO A PASSO
Alexandre Rosa dos Santos
Franciane L. R. de Oliveira Louzada
Fernando Coelho Eugenio
MUNDO DA GEOMÁTICA
http://www.mundogeomatica.com.br

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ .
Professor Associado do Programa de Pós-graduação em Ciências Florestais,
Departamento de Engenharia Rural do Centro de Ciências Agrárias da UFES
Franciane Lousada Rubini de Oliveira Louzada
Bióloga e Mestranda do Programa de Pós-graduação em Ciências Florestais,
Centro de Ciências Agrárias da UFES
Graduando em Engenharia Florestal,
Ciências Florestais do Centro de Ciências Agrárias da UFES
ArcGIS 9.3 TOTAL
Aplicações para Dados Espaciais
2ª ed. revisada e ampliada
Alegre – ES
CAUFES
2010

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . II

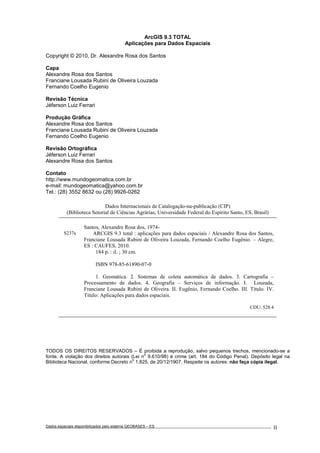

ArcGIS 9.3 TOTAL
Aplicações para Dados Espaciais
Copyright © 2010, Dr. Alexandre Rosa dos Santos
Capa
Revisão Técnica
Jéferson Luiz Ferrari
Produção Gráfica
Revisão Ortográfica
Jéferson Luiz Ferrari
Contato
http://www.mundogeomatica.com.br
e-mail: mundogeomatica@yahoo.com.br
Tel.: (28) 3552 8632 ou (28) 9926-0262
TODOS OS DIREITOS RESERVADOS – É proibida a reprodução, salvo pequenos trechos, mencionado-se a
fonte. A violação dos direitos autorais (Lei n
o
9.610/98) é crime (art. 184 do Código Penal). Depósito legal na
Biblioteca Nacional, conforme Decreto n
o
1.825, de 20/12/1907. Respeite os autores: não faça cópia ilegal.
Dados Internacionais de Catalogação-na-publicação (CIP)
(Biblioteca Setorial de Ciências Agrárias, Universidade Federal do Espírito Santo, ES, Brasil)
Santos, Alexandre Rosa dos, 1974-
S237a ARCGIS 9.3 total : aplicações para dados espaciais / Alexandre Rosa dos Santos,
Franciane Lousada Rubini de Oliveira Louzada, Fernando Coelho Eugênio. – Alegre,
ES : CAUFES, 2010.
184 p. : il. ; 30 cm.
ISBN 978-85-61890-07-0
1. Geomática. 2. Sistemas de coleta automática de dados. 3. Cartografia –
Processamento de dados. 4. Geografia – Serviços de informação. I. Louzada,
Franciane Lousada Rubini de Oliveira. II. Eugênio, Fernando Coelho. III. Título. IV.
Título: Aplicações para dados espaciais.
CDU: 528.4

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . III
DEDICATÓRIA
Nós, autores, dedicamos este livro aos familiares que sempre acreditaram em nossos trabalhos.
AGRADECIMENTOS
À Universidade Federal do Espírito Santo (UFES), em especial ao Departamento de Engenharia
Rural e ao Programa de Pós-graduação em Ciências Florestais.
Ao pesquisador Leandro Roberto Feitoza, pela imprescindível ajuda na elaboração deste livro.
À todos os conveniados do Sistema Integrado de Bases Georreferenciadas do Estado do Espírito
Santo (GEOBASES), que disponibilizaram o banco de dados espaciais para a elaboração dos
exercícios deste livro.
Em especial, a todos que, direta ou indiretamente, contribuíram para o desenvolvimento deste livro.
COLABORADORES
CCA-UFES – Centro de Ciências Agrárias da Universidade Federal do Espírito Santo.
PPGCF-UFES - Programa de Pós-graduação em Ciências Florestais da UFES.
ERU/CCA-UFES - Departamento de Engenharia Rural do CCA-UFES.
PMA - Prefeitura Municipal de Alegre, ES.
INCAPER - Instituto Capixaba de Pesquisa, Assistência Técnica e Extensão Rural.
IJSN - Instituto Jones dos Santos.
CBMES - Corpo de Bombeiro Militar do Estado do Espírito Santo.
CEDEC/ES - Coordenação Estadual de Defesa Civil do Estado do Espírito Santo.
REFLEXÃO
Quantas luas se passaram!
Quantos sóis já raiaram!
Quantos verões bronzearam!
Quantos invernos esfriaram!
Quantos governos passaram!
Quantos ideais não vingaram!
Quantos projetos se arquitetaram!
Quantos planos se frustraram!
Tantas vozes foram ouvidas
Quantas ainda hão de se ouvir
Quantos dias nessa vida ainda estão por vir!
Vale o sol
Vale a lua, o inverno e o verão
Pois uma vida só se acaba quando fita-se o chão.
Bruno dos Santos Prado Moura

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . IV
FABRICANTE
Produto: ArcGIS® 9.3 (ArcInfo®)
Fabricante: www.esri.com
Representante no Brasil
Rua Itororó, 555 - Vila Bandeirantes
São José dos Campos - SP
CEP: 12216-440
Tel.: (12) 3946-8933
Fax: (12) 3946-8945
Site: www.img.com.br
Nota: Todas as marcas e imagens de hardware, software e outros, utilizados e/ou mencionados
nesta obra, são propriedades de seus respectivos fabricantes e/ou criadores. Os autores se
responsabilizam totalmente pelo conteúdo descrito no livro. O objetivo dos autores é disponibilizar
para os usuários do aplicativo computacional ArcGIS® 9.3 (ArcInfo®) um material de referência para
suas aplicações práticas e teóricas relacionadas com os dados espaciais, contribuindo de forma
positiva com o fabricante do ArcGIS® 9.3 (Empresa ESRI), pois, dessa forma, mais usuários irão se
interessar e adquirir o produto.
REQUISITOS BÁSICOS DE HARDWARE E SOFTWARE
Requisitos de Hardware:
• Capacidade de memória RAM: 512 Mb (recomendado acima de 1 Gb).
• Capacidade de disco rígido: acima de 80 Gb.
• Placa de vídeo: SuperVGA (recomendado placa de vídeo que permita trabalhar com
animações gráficas tridimensionais).
• Monitor: colorido de 14 pol. (recomendado 15 ou maior).
• Unidade de DVD-ROM de velocidade 24x ou superior.
Requisitos de Software:
• Sistema operacional Windows® XP ou versões superiores.
• Microsoft Office 2003® ou versões superiores.
• ArcGIS® 9.3 completo com todas as extensões habilitadas em idioma inglês.
SOBRE A BASE DE DADOS NECESSÁRIA PARA A
ELABORAÇÃO DOS EXERCÍRCIOS DO LIVRO
A base de dados “Livro_ArcGIS 9.3_ES.rar” necessária para a elaboração dos exercícios do livro
deverá ser BAIXADA GRATUITAMENTE da home-page do MUNDO DA GEOMÁTICA que
apresenta o seguinte endereço eletrônico: http://www.mundogeomatica.com.br. Nesta home-page,
você deverá clicar sobre a figura do livro “ArcGIS 9.3 TOTAL: Aplicações para Dados Espaciais”
indo para a home-page http://www.mundogeomatica.com.br/LivroArcGIS9.3.htm.

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . V
A base de dados espaciais é referente ao distrito de Aracê, pertencente ao município de Domingos
Martins, ES, disponibilizada com cortesia pelo Sistema Integrado de Bases Georreferenciadas do
Estado do Espírito Santo (GEOBASES). Após sua aquisição, esta deverá ser extraída para dentro da
Unidade C de seu computador. A Figura 1A mostra como deverá ficar a Unidade C após a extração
da pasta Livro_ArcGIS 9.3_ES.
Figura 1A. Pasta Livro_ArcGIS 9.3_ES colada dentro da unidade C.
PREFÁCIO
Temos trabalhado com os aplicativos da família ESRI® desde as versões anteriores do ArcView e,
cada versão lançada pela ESRI®, nos impressionava mais ainda. Atualmente, as características
técnicas do ArcGIS 9.3® são consideradas imprescindíveis, possibilitando a coleta, edição,
armazenamento e gerência de dados espaciais, assim como a exploração, análise geográfica e a
visualização destes dados.
Apesar de conhecermos e já termos trabalhado com outros aplicativos de sistemas de informações
geográficas, nossa escolha principal como ferramenta para se trabalhar com dados espaciais recaiu
sobre o ArcGIS 9.3®.
Um dos pontos fortes do ArcGIS 9.3® é a sua diversidade de aplicações em diferentes áreas do
conhecimento, apresentando um “caráter” multidisciplinar, possibilitando o uso de ferramentas
específicas para cada atividade a ser executada, sendo dispensável a utilização de outros aplicativos
computacionais concorrentes.
Foi pensando no grande potencial do ArcGIS 9.3® que nos aventuramos a escrever este livro, que
tem como principal objetivo ensinar, passo a passo, como utilizar os principais aplicativos
computacionais da família ArcGIS®, utilizando-se de uma linguagem clara e interpretável.
Procuramos demonstrar neste livro as técnicas para o desenvolvimento de projetos envolvendo a
elaboração de mapas básicos, edição de dados espaciais, análise hidrológica e topográfica,
modelagem espacial e visualização de dados tridimensionais.
Este livro foi idealizado a partir da necessidade de se criar um material prático, inteligente, objetivo,
rápido e de fácil entendimento a todos os leitores.
Apresentando exercícios aplicáveis para dados espaciais, este livro tem por objetivo atingir diferentes
faixas de usuários do mercado porque não se limita a ensinar comandos ou funções complexas. O
livro apresenta ao leitor, claramente, o tipo de atividade que ele irá desenvolver e explica passo a
passo todos os procedimentos necessários para a sua execução.

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . VI

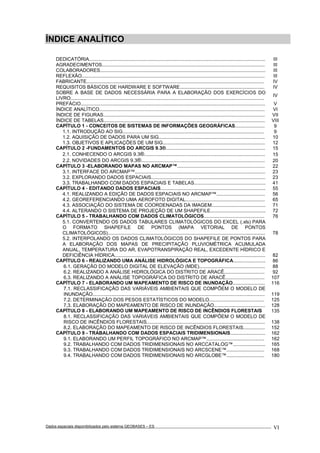

ÍNDICE ANALÍTICO
DEDICATÓRIA................................................................................................................................... III
AGRADECIMENTOS......................................................................................................................... III
COLABORADORES........................................................................................................................... III
REFLEXÃO........................................................................................................................................ III
FABRICANTE.................................................................................................................................... IV
REQUISITOS BÁSICOS DE HARDWARE E SOFTWARE............................................................... IV
SOBRE A BASE DE DADOS NECESSÁRIA PARA A ELABORAÇÃO DOS EXERCÍCIOS DO
LIVRO................................................................................................................................................
IV
PREFÁCIO......................................................................................................................................... V
ÍNDICE ANALÍTICO........................................................................................................................... VI
ÍNDICE DE FIGURAS........................................................................................................................ VII
ÍNDICE DE TABELAS........................................................................................................................ VIII
CAPÍTULO 1 - CONCEITOS DE SISTEMAS DE INFORMAÇÕES GEOGRÁFICAS...................... 9

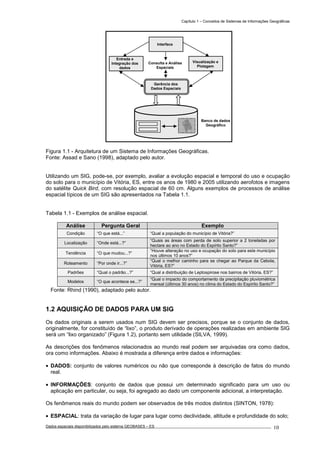

1.1. INTRODUÇÃO AO SIG......................................................................................................... 9
1.2. AQUISIÇÃO DE DADOS PARA UM SIG............................................................................... 10
1.3. OBJETIVOS E APLICAÇÕES DE UM SIG............................................................................ 12

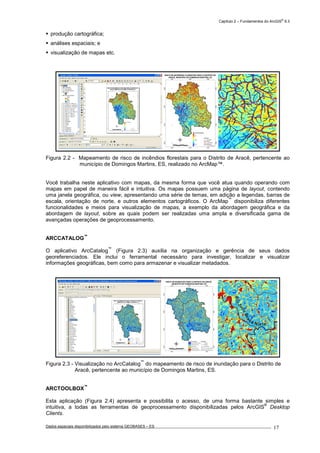

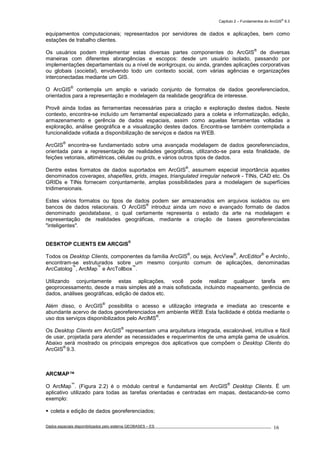

CAPÍTULO 2 -FUNDAMENTOS DO ARCGIS 9.3®.......................................................................... 15

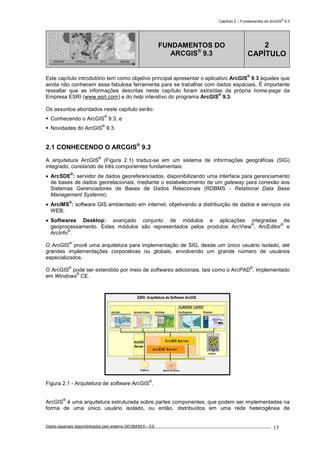

2.1. CONHECENDO O ARCGIS 9.3®.......................................................................................... 15

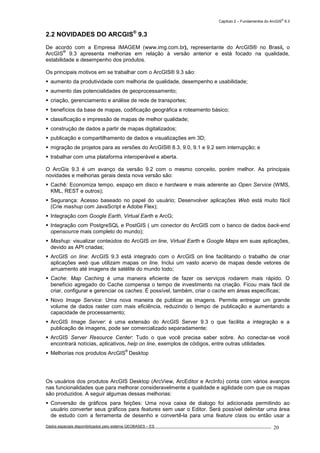

2.2. NOVIDADES DO ARCGIS 9.3®............................................................................................ 20

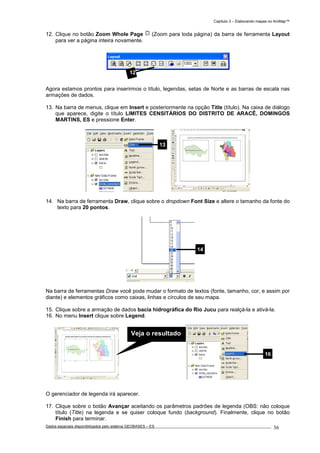

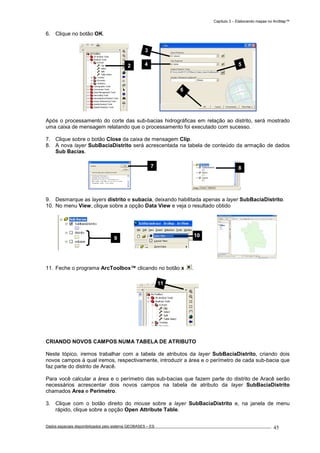

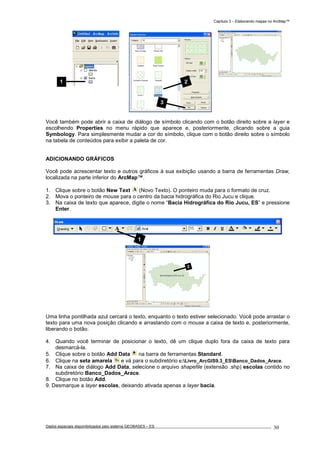

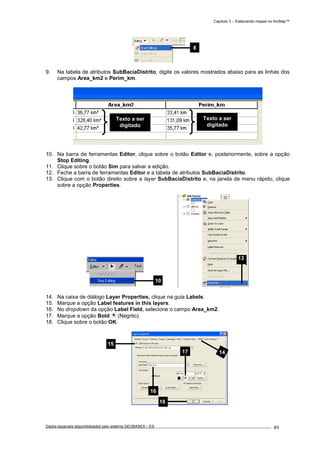

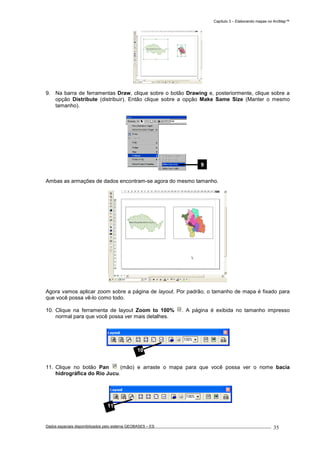

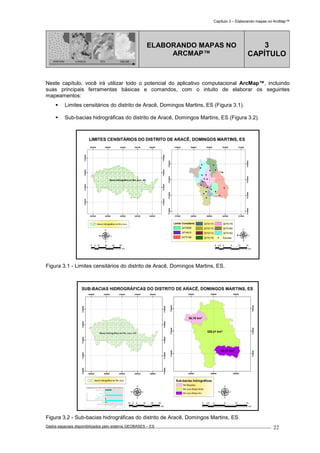

CAPÍTULO 3 -ELABORANDO MAPAS NO ARCMAP™................................................................. 22

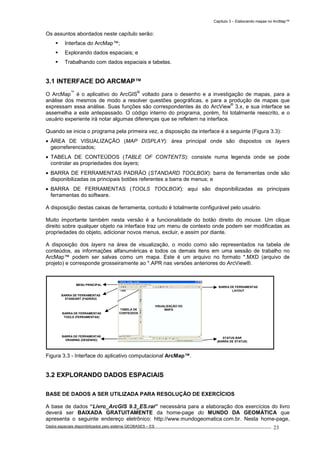

3.1. INTERFACE DO ARCMAP™................................................................................................. 23

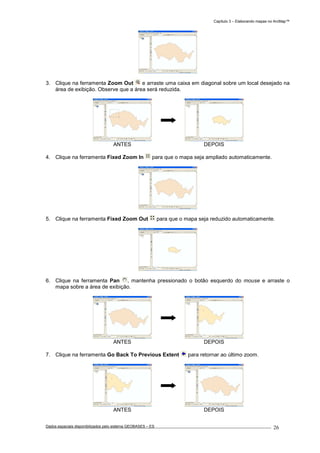

3.2. EXPLORANDO DADOS ESPACIAIS..................................................................................... 23
3.3. TRABALHANDO COM DADOS ESPACIAIS E TABELAS..................................................... 41

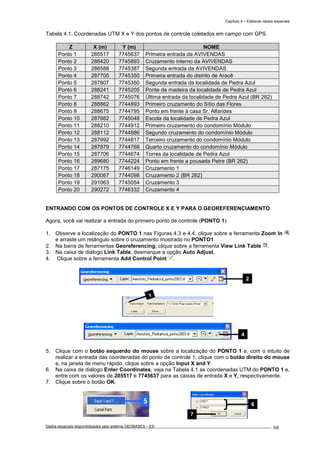

CAPÍTULO 4 - EDITANDO DADOS ESPACIAIS.............................................................................. 55

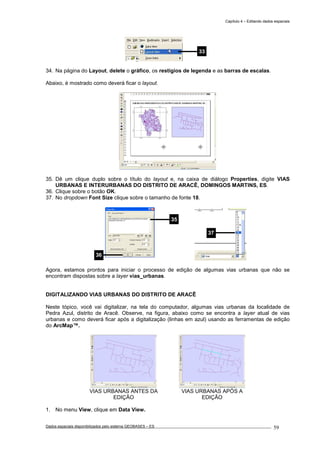

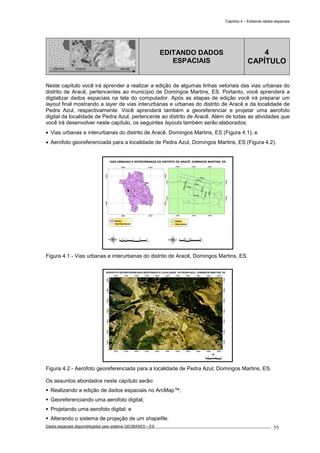

4.1. REALIZANDO A EDIÇÃO DE DADOS ESPACIAIS NO ARCMAP™.................................... 56

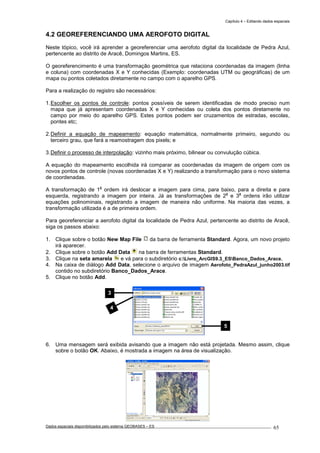

4.2. GEOREFERENCIANDO UMA AEROFOTO DIGITAL........................................................... 65
4.3. ASSOCIAÇÃO DO SISTEMA DE COORDENADAS DA IMAGEM........................................ 71
4.4. ALTERANDO O SISTEMA DE PROJEÇÃO DE UM SHAPEFILE......................................... 72

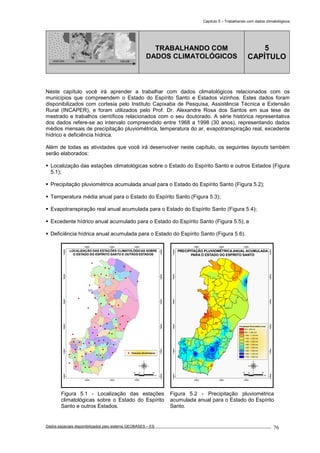

CAPÍTULO 5 - TRABALHANDO COM DADOS CLIMATOLÓGICOS............................................. 76
5.1. CONVERTENDO OS DADOS TABULARES CLIMATOLÓGICOS DO EXCEL (.xls) PARA
O FORMATO SHAPEFILE DE PONTOS (MAPA VETORIAL DE PONTOS
CLIMATOLÓGICOS)..................................................................................................................... 78

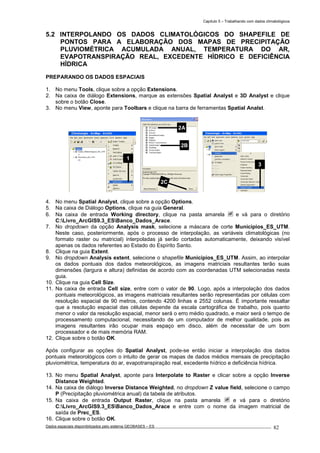

5.2. INTERPOLANDO OS DADOS CLIMATOLÓGICOS DO SHAPEFILE DE PONTOS PARA
A ELABORAÇÃO DOS MAPAS DE PRECIPITAÇÃO PLUVIOMÉTRICA ACUMULADA
ANUAL, TEMPERATURA DO AR, EVAPOTRANSPIRAÇÃO REAL, EXCEDENTE HÍDRICO E
DEFICIÊNCIA HÍDRICA................................................................................................................ 82

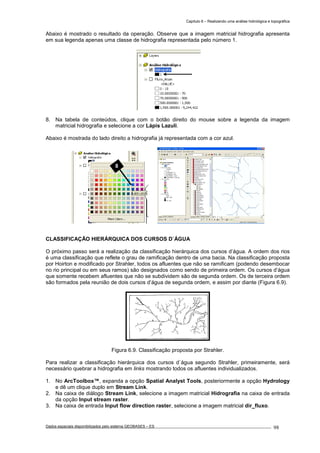

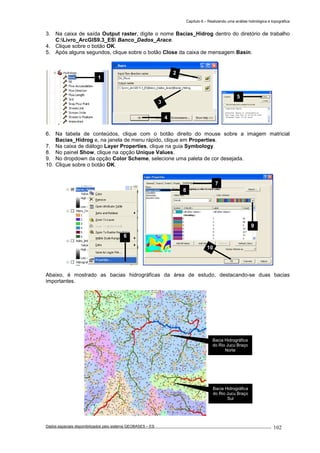

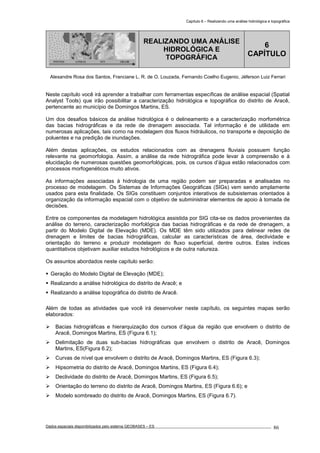

CAPÍTULO 6 - REALIZANDO UMA ANÁLISE HIDROLÓGICA E TOPOGRÁFICA........................ 86
6.1. GERAÇÃO DO MODELO DIGITAL DE ELEVAÇÃO (MDE)................................................. 88

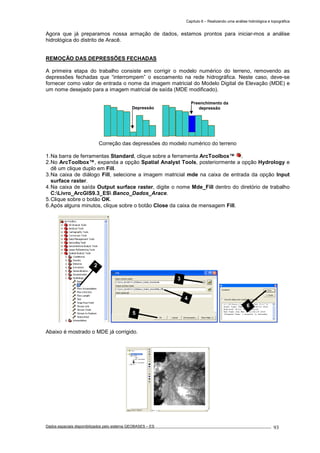

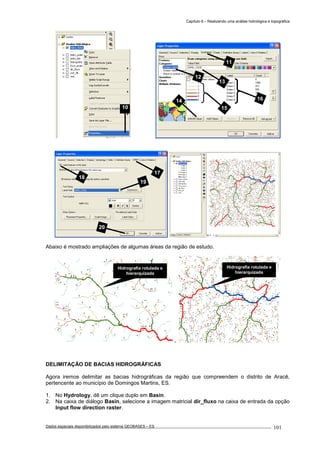

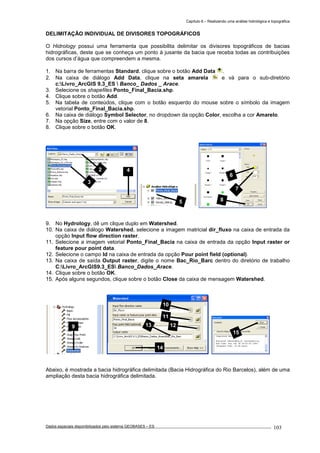

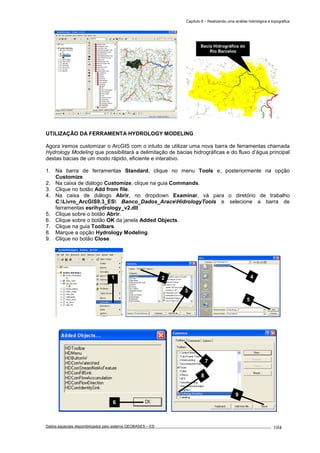

6.2. REALIZANDO A ANÁLISE HIDROLÓGICA DO DISTRITO DE ARACÊ.............................. 92

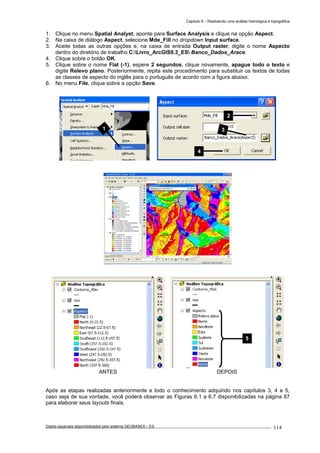

6.3. REALIZANDO A ANÁLISE TOPOGRÁFICA DO DISTRITO DE ARACÊ............................. 107

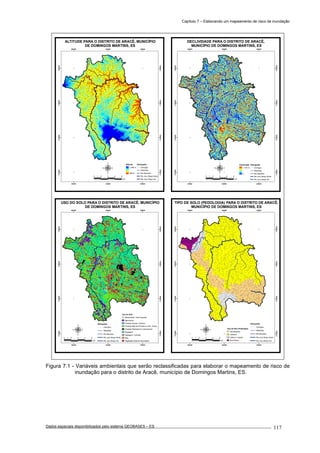

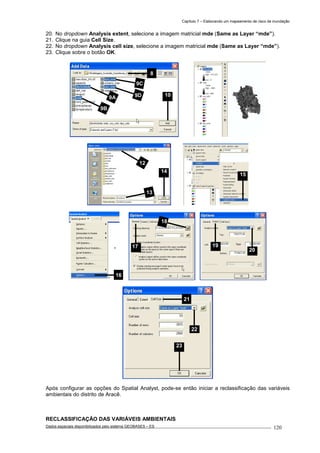

CAPÍTULO 7 - ELABORANDO UM MAPEAMENTO DE RISCO DE INUNDAÇÃO........................ 116

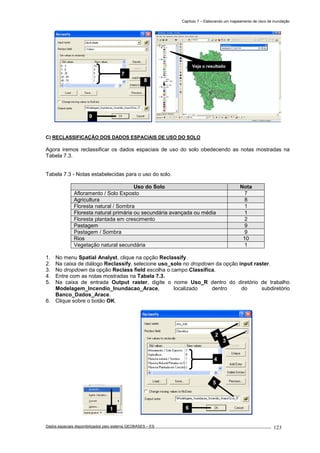

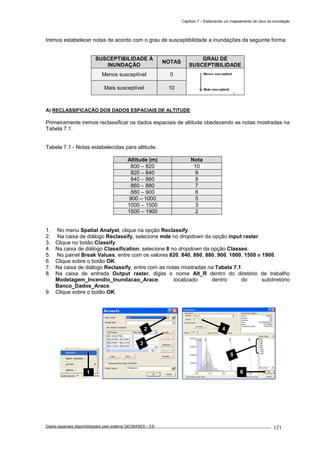

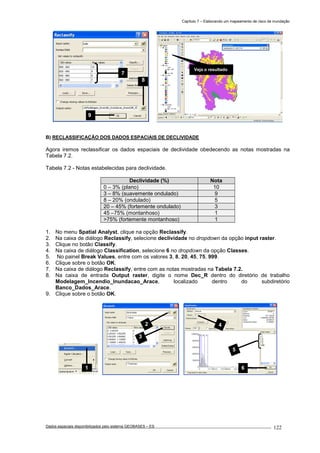

7.1. RECLASSIFICAÇÃO DAS VARIÁVEIS AMBIENTAIS QUE COMPÕEM O MODELO DE
INUNDAÇÃO................................................................................................................................ 119

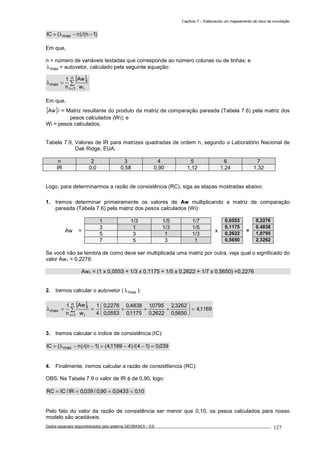

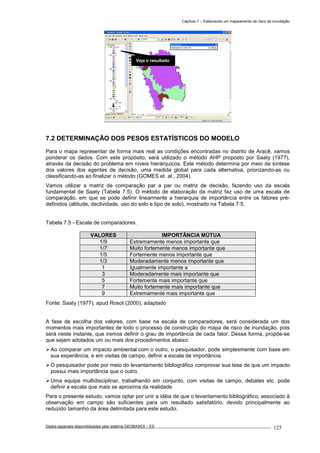

7.2. DETERMINAÇÃO DOS PESOS ESTATÍSTICOS DO MODELO......................................... 125

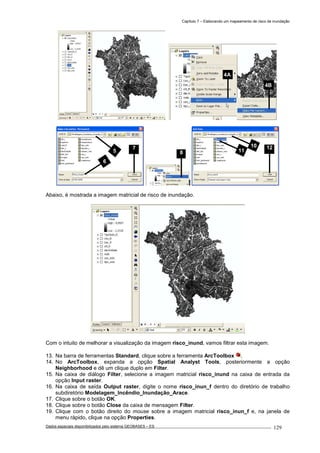

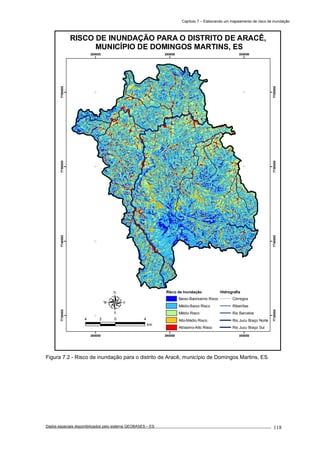

7.3. ELABORAÇÃO DO MAPEAMENTO DE RISCO DE INUNDAÇÃO...................................... 128

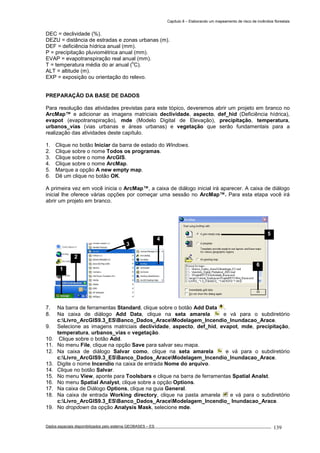

CAPÍTULO 8 - ELABORANDO UM MAPEAMENTO DE RISCO DE INCÊNDIOS FLORESTAIS 135
8.1. RECLASSIFICAÇÃO DAS VARIÁVEIS AMBIENTAIS QUE COMPÕEM O MODELO DE
RISCO DE INCÊNDIOS FLORESTAIS........................................................................................ 138

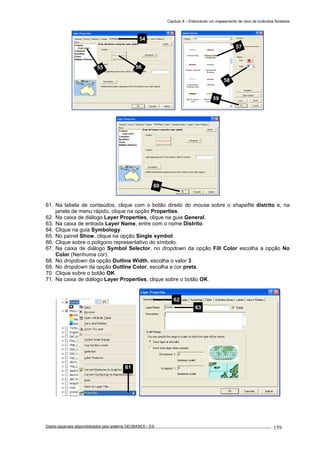

8.2. ELABORAÇÃO DO MAPEAMENTO DE RISCO DE INCÊNDIOS FLORESTAIS................ 152
CAPÍTULO 9 - TRABALHANDO COM DADOS ESPACIAIS TRIDIMENSIONAIS.......................... 162

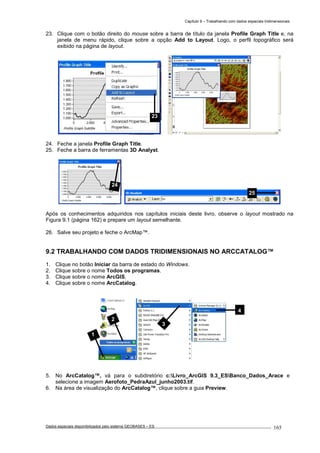

9.1. ELABORANDO UM PERFIL TOPOGRÁFICO NO ARCMAP™........................................... 162

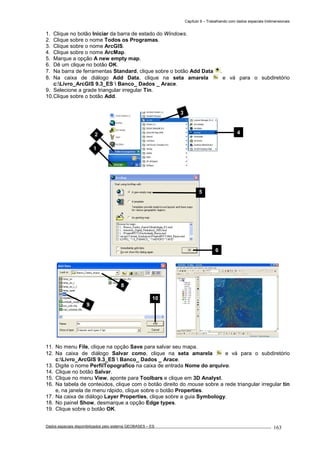

9.2. TRABALHANDO COM DADOS TRIDIMENSIONAIS NO ARCCATALOG™........................ 165

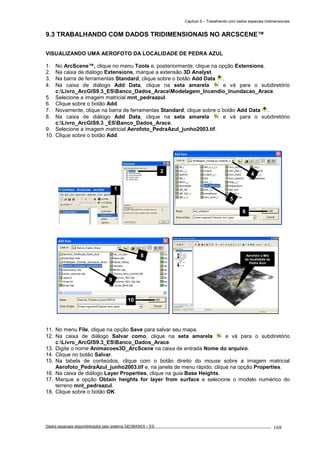

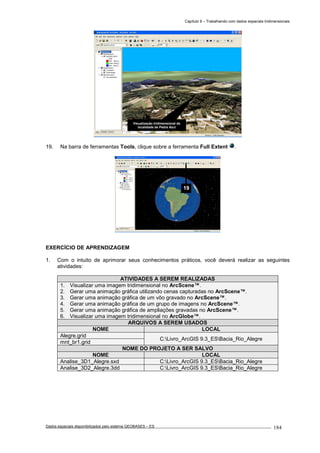

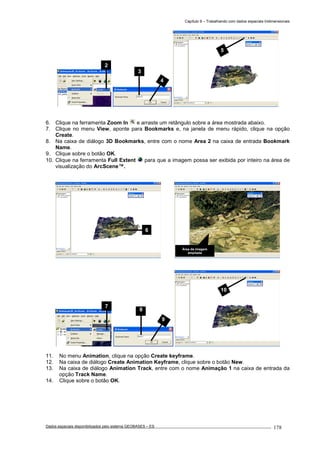

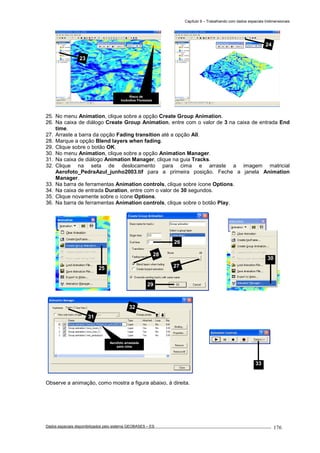

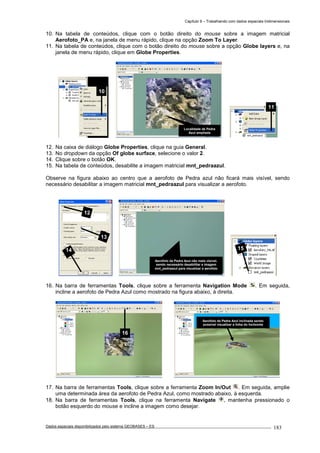

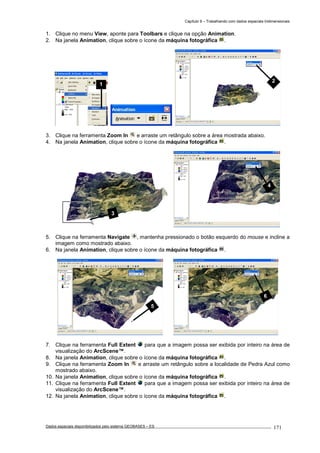

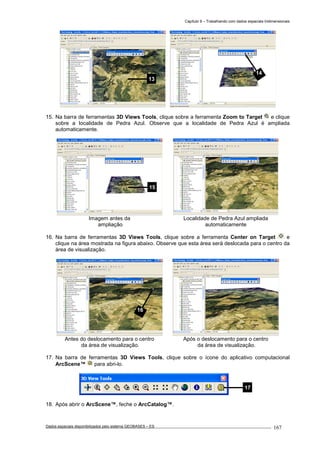

9.3. TRABALHANDO COM DADOS TRIDIMENSIONAIS NO ARCSCENE™............................ 168
9.4. TRABALHANDO COM DADOS TRIDIMENSIONAIS NO ARCGLOBE™............................ 180

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . VII

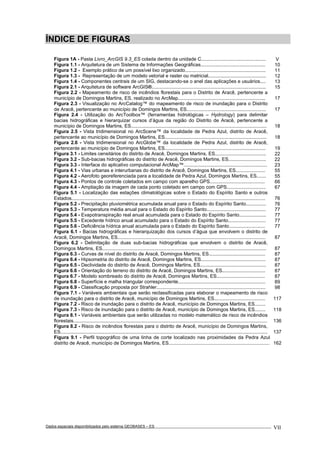

ÍNDICE DE FIGURAS
Figura 1A - Pasta Livro_ArcGIS 9.3_ES colada dentro da unidade C................................................ V
Figura 1.1 - Arquitetura de um Sistema de Informações Geográficas................................................ 10
Figura 1.2 - Exemplo prático de um possível lixo organizado............................................................ 11

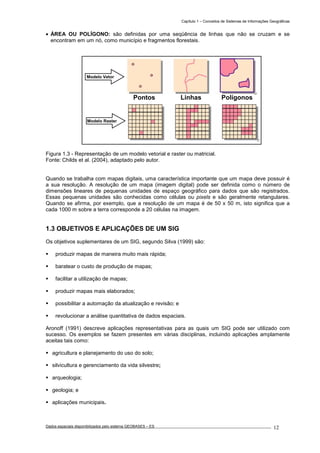

Figura 1.3 - Representação de um modelo vetorial e raster ou matricial........................................... 12
Figura 1.4 - Componentes centrais de um SIG, destacando-se o anel das aplicações e usuários.... 13
Figura 2.1 - Arquitetura de software ArcGIS®..................................................................................... 15
Figura 2.2 - Mapeamento de risco de incêndios florestais para o Distrito de Aracê, pertencente a
município de Domingos Martins, ES, realizado no ArcMap................................................................. 17
Figura 2.3 - Visualização no ArcCatalog™ do mapeamento de risco de inundação para o Distrito
de Aracê, pertencente ao município de Domingos Martins, ES........................................................... 17

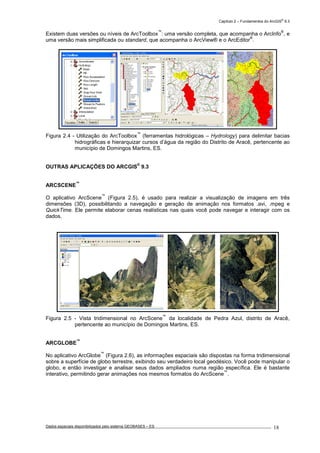

Figura 2.4 - Utilização do ArcToolbox™ (ferramentas hidrológicas – Hydrology) para delimitar
bacias hidrográficas e hierarquizar cursos d’água da região do Distrito de Aracê, pertencente a
município de Domingos Martins, ES..................................................................................................... 18
Figura 2.5 - Vista tridimensional no ArcScene™ da localidade de Pedra Azul, distrito de Aracê,
pertencente ao município de Domingos Martins, ES............................................................................ 18

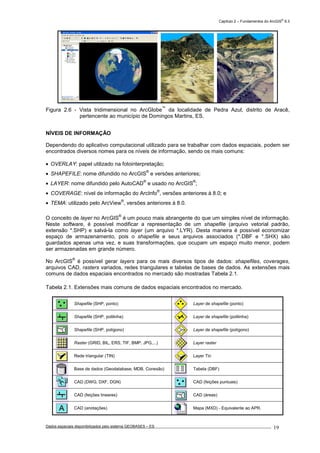

Figura 2.6 - Vista tridimensional no ArcGlobe™ da localidade de Pedra Azul, distrito de Aracê,
pertencente ao município de Domingos Martins, ES........................................................................... 19

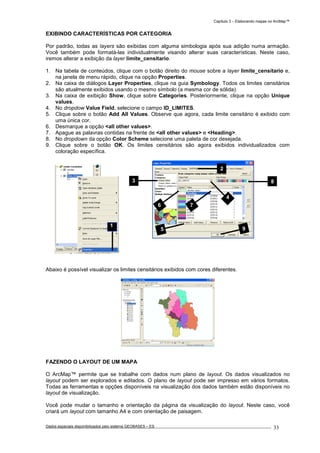

Figura 3.1 - Limites censitários do distrito de Aracê, Domingos Martins, ES...................................... 22

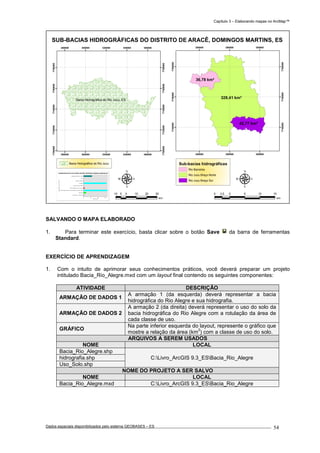

Figura 3.2 - Sub-bacias hidrográficas do distrito de Aracê, Domingos Martins, ES............................ 22

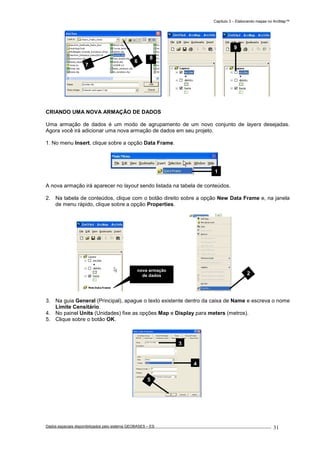

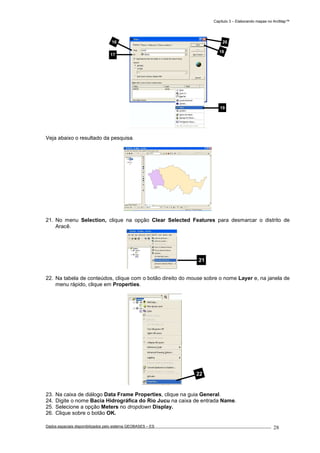

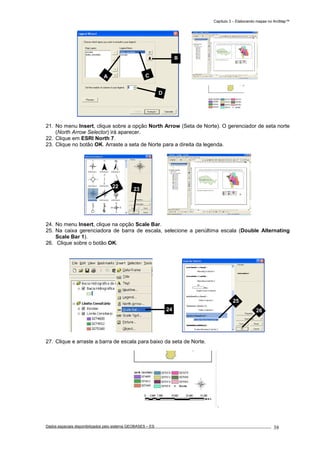

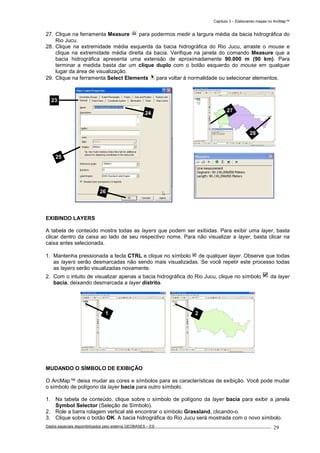

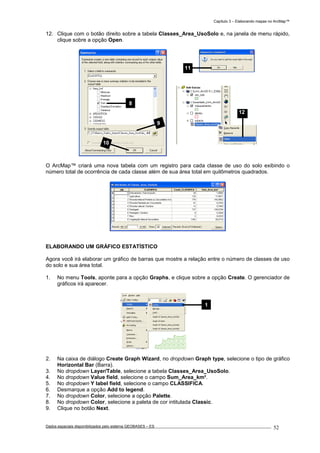

Figura 3.3 - Interface do aplicativo computacional ArcMap™.............................................................. 23
Figura 4.1 - Vias urbanas e interurbanas do distrito de Aracê, Domingos Martins, ES...................... 55

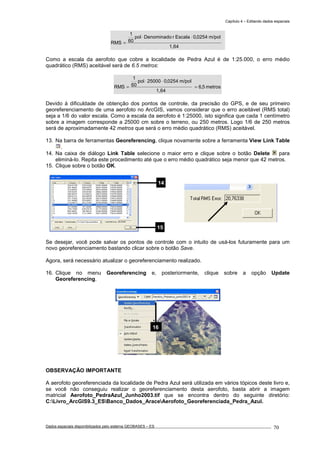

Figura 4.2 - Aerofoto georeferenciada para a localidade de Pedra Azul, Domingos Martins, ES....... 55

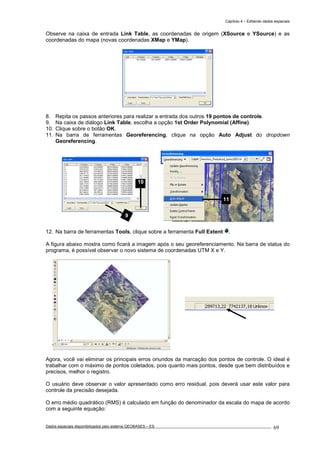

Figura 4.3 - Pontos de controle coletados em campo com aparelho GPS......................................... 66

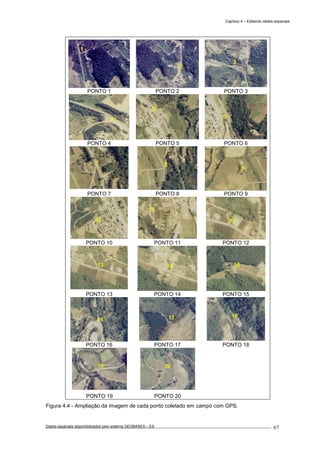

Figura 4.4 - Ampliação da imagem de cada ponto coletado em campo com GPS............................. 67

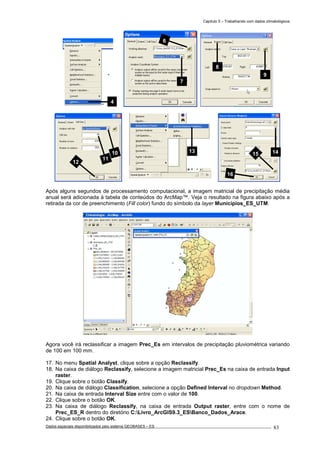

Figura 5.1 - Localização das estações climatológicas sobre o Estado do Espírito Santo e outros
Estados................................................................................................................................................ 76
Figura 5.2 - Precipitação pluviométrica acumulada anual para o Estado do Espírito Santo............... 76

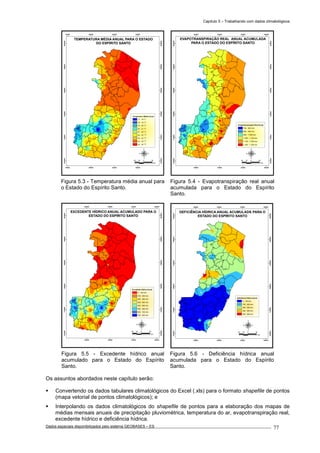

Figura 5.3 - Temperatura média anual para o Estado do Espírito Santo............................................ 77
Figura 5.4 - Evapotranspiração real anual acumulada para o Estado do Espírito Santo.................... 77
Figura 5.5 - Excedente hídrico anual acumulado para o Estado do Espírito Santo............................ 77
Figura 5.6 - Deficiência hídrica anual acumulada para o Estado do Espírito Santo........................... 77

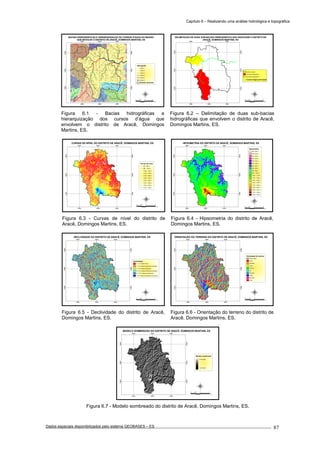

Figura 6.1 - Bacias hidrográficas e hierarquização dos cursos d’água que envolvem o distrito de
Aracê, Domingos Martins, ES.............................................................................................................. 87
Figura 6.2 - Delimitação de duas sub-bacias hidrográficas que envolvem o distrito de Aracê,
Domingos Martins, ES.......................................................................................................................... 87
Figura 6.3 - Curvas de nível do distrito de Aracê, Domingos Martins, ES.......................................... 87
Figura 6.4 - Hipsometria do distrito de Aracê, Domingos Martins, ES................................................ 87
Figura 6.5 - Declividade do distrito de Aracê, Domingos Martins, ES................................................. 87
Figura 6.6 - Orientação do terreno do distrito de Aracê, Domingos Martins, ES................................ 87
Figura 6.7 - Modelo sombreado do distrito de Aracê, Domingos Martins, ES.................................... 87

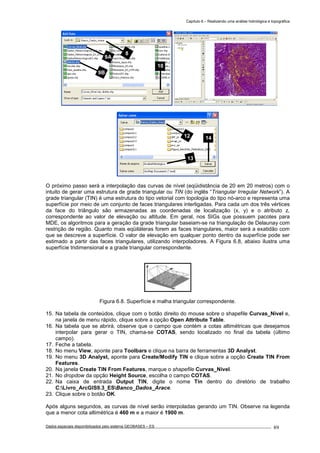

Figura 6.8 - Superfície e malha triangular correspondente................................................................. 89
Figura 6.9 - Classificação proposta por Strahler................................................................................. 98
Figura 7.1 - Variáveis ambientais que serão reclassificadas para elaborar o mapeamento de risco
de inundação para o distrito de Aracê, município de Domingos Martins, ES...................................... 117
Figura 7.2 - Risco de inundação para o distrito de Aracê, município de Domingos Martins, ES........
Figura 7.3 - Risco de inundação para o distrito de Aracê, município de Domingos Martins, ES........ 118

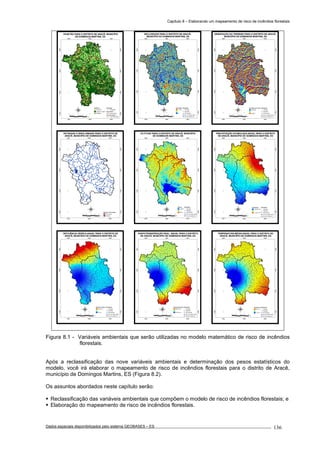

Figura 8.1 - Variáveis ambientais que serão utilizadas no modelo matemático de risco de incêndios
florestais................................................................................................................................................ 136

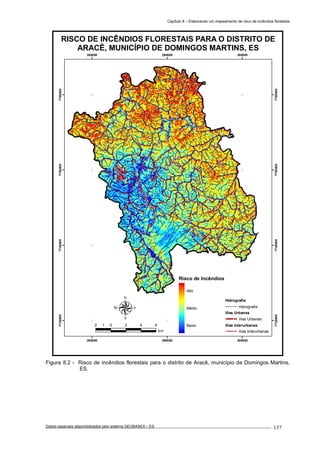

Figura 8.2 - Risco de incêndios florestais para o distrito de Aracê, município de Domingos Martins,
ES.......................................................................................................................................................... 137

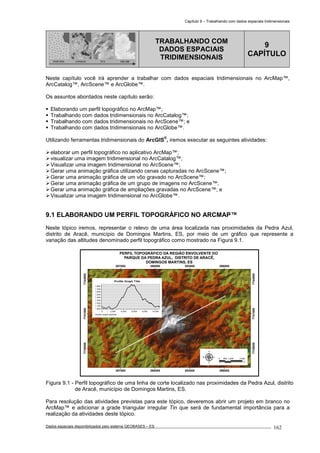

Figura 9.1 - Perfil topográfico de uma linha de corte localizado nas proximidades da Pedra Azul,
distrito de Aracê, município de Domingos Martins, ES........................................................................... 162

Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . VIII
ÍNDICE DE TABELAS
Tabela 1.1 - Exemplos de análise espacial........................................................................................ 10
Tabela 2.1 - Extensões mais comuns de dados espaciais encontrados no mercado......................... 19
Tabela 4.1 - Coordenadas UTM X e Y dos pontos de controle coletados em campo com
GPS..................................................................................................................................................... 68

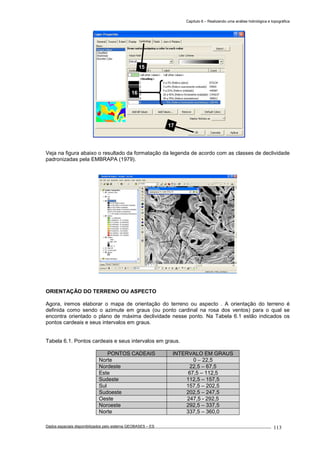

Tabela 6.1 - Pontos cardeais e seus intervalos em graus................................................................... 113
Tabela 7.1 - Notas estabelecidas para altitude................................................................................... 121
Tabela 7.2 - Notas estabelecidas para declividade............................................................................. 122
Tabela 7.3 - Notas estabelecidas para o uso do solo........................................................................ 123

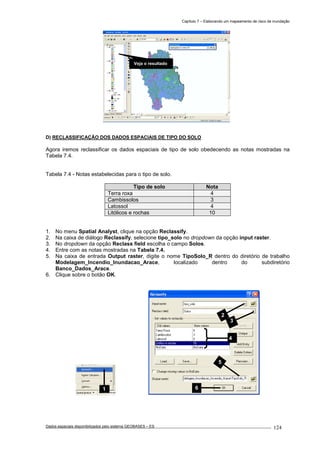

Tabela 7.4 - Notas estabelecidas para o tipo de solo.......................................................................... 124
Tabela 7.5 - Escala de comparadores................................................................................................. 125

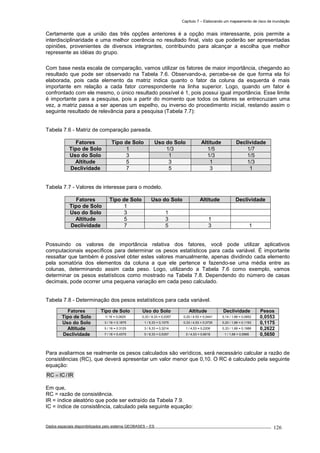

Tabela 7.6 - Matriz de comparação pareada....................................................................................... 126
Tabela 7.7 - Valores de interesse para o modelo................................................................................ 126
Tabela 7.8 - Determinação dos pesos estatísticos para cada variável............................................... 126
Tabela 7.9 - Valores de IR para matrizes quadradas de ordem n, segundo o Laboratório Nacional
de Oak Ridge, EUA.............................................................................................................................. 127
Tabela 8.1 - Classes, níveis de risco e coeficientes............................................................................ 138

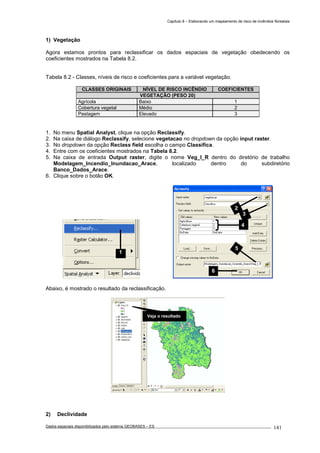

Tabela 8.2 - Classes, níveis de risco e coeficientes para a variável vegetação.................................. 141
Tabela 8.3 - Classes, níveis de risco e coeficientes para a variável declividade................ 142

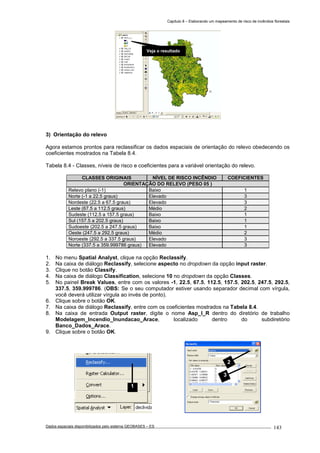

Tabela 8.4 - Classes, níveis de risco e coeficientes para a variável orientação do relevo................. 143
Tabela 8.5 - Classes, níveis de risco e coeficientes para a variável distâncias de estradas e zonas
urbanas................................................................................................................................................ 145

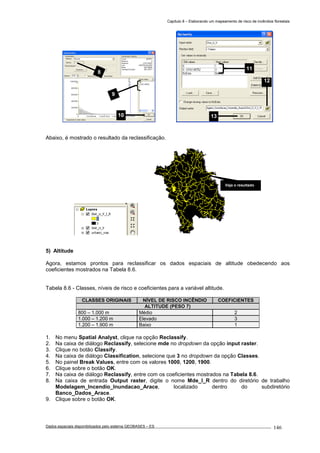

Tabela 8.6 - Classes, níveis de risco e coeficientes para a variável altitude....................................... 146

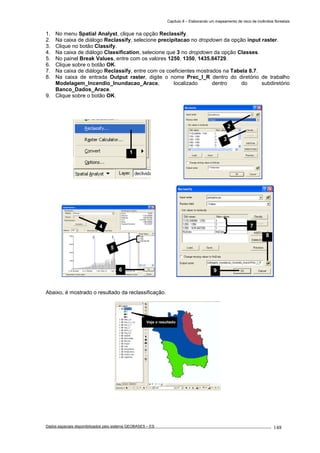

Tabela 8.7 - Classes, níveis de risco e coeficientes para a variável precipitação pluviométrica......... 147
Tabela 8.8 - Classes, níveis de risco e coeficientes para a deficiência hídrica anual......................... 149

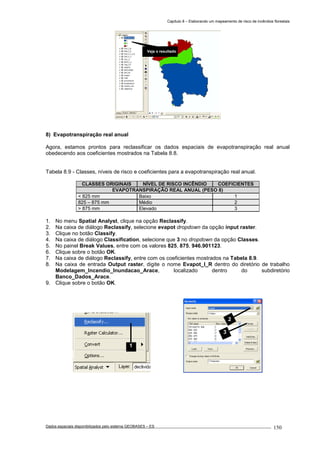

Tabela 8.9 - Classes, níveis de risco e coeficientes para a evapotranspiração real anual................. 150

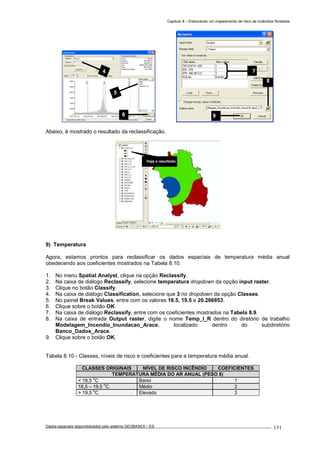

Tabela 8.10 - Classes, níveis de risco e coeficientes para a temperatura média anual...................... 151

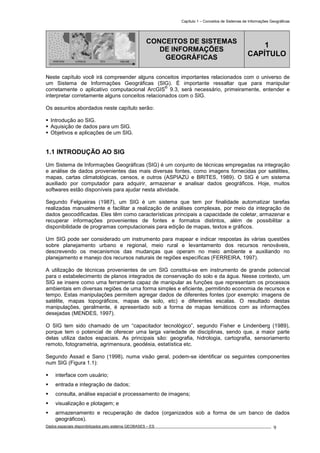

Capítulo 1 – Conceitos de Sistemas de Informações Geográficas
Dados espaciais disponibilizados pelo sistema GEOBASES – ES_________________________________________________________________ . 9
CONCEITOS DE SISTEMAS
DE INFORMAÇÕES
GEOGRÁFICAS
1
CAPÍTULO
Neste capítulo você irá compreender alguns conceitos importantes relacionados com o universo de
um Sistema de Informações Geográficas (SIG). É importante ressaltar que para manipular
corretamente o aplicativo computacional ArcGIS
®
9.3, será necessário, primeiramente, entender e
interpretar corretamente alguns conceitos relacionados com o SIG.
Os assuntos abordados neste capítulo serão:
Introdução ao SIG.
Aquisição de dados para um SIG.
Objetivos e aplicações de um SIG.
1.1 INTRODUÇÃO AO SIG.
Um Sistema de Informações Geográficas (SIG) é um conjunto de técnicas empregadas na integração
e análise de dados provenientes das mais diversas fontes, como imagens fornecidas por satélites,
mapas, cartas climatológicas, censos, e outros (ASPIAZÚ e BRITES, 1989). O SIG é um sistema
auxiliado por computador para adquirir, armazenar e analisar dados geográficos. Hoje, muitos
softwares estão disponíveis para ajudar nesta atividade.
Segundo Felgueiras (1987), um SIG é um sistema que tem por finalidade automatizar tarefas
realizadas manualmente e facilitar a realização de análises complexas, por meio da integração de
dados geocodificadas. Eles têm como características principais a capacidade de coletar, armazenar e
recuperar informações provenientes de fontes e formatos distintos, além de possibilitar a
disponibilidade de programas computacionais para edição de mapas, textos e gráficos.
Um SIG pode ser considerado um instrumento para mapear e indicar respostas às várias questões
sobre planejamento urbano e regional, meio rural e levantamento dos recursos renováveis,
descrevendo os mecanismos das mudanças que operam no meio ambiente e auxiliando no
planejamento e manejo dos recursos naturais de regiões específicas (FERREIRA, 1997).
A utilização de técnicas provenientes de um SIG constitui-se em instrumento de grande potencial
para o estabelecimento de planos integrados de conservação do solo e da água. Nesse contexto, um
SIG se insere como uma ferramenta capaz de manipular as funções que representam os processos
ambientais em diversas regiões de uma forma simples e eficiente, permitindo economia de recursos e
tempo. Estas manipulações permitem agregar dados de diferentes fontes (por exemplo: imagens de
satélite, mapas topográficos, mapas de solo, etc) e diferentes escalas. O resultado destas
manipulações, geralmente, é apresentado sob a forma de mapas temáticos com as informações
desejadas (MENDES, 1997).
O SIG tem sido chamado de um “capacitador tecnológico”, segundo Fisher e Lindenberg (1989),
porque tem o potencial de oferecer uma larga variedade de disciplinas, sendo que, a maior parte
delas utiliza dados espaciais. As principais são: geografia, hidrologia, cartografia, sensoriamento
remoto, fotogrametria, agrimensura, geodésia, estatística etc.
Segundo Assad e Sano (1998), numa visão geral, podem-se identificar os seguintes componentes
num SIG (Figura 1.1):
interface com usuário;
entrada e integração de dados;
consulta, análise espacial e processamento de imagens;
visualização e plotagem; e
armazenamento e recuperação de dados (organizados sob a forma de um banco de dados
geográficos).

Figura 1.1 - Arquitetura de um Sistema de Informações Geográficas.
Fonte: Assad e Sano (1998), adaptado pelo autor.
Utilizando um SIG, pode-se, por exemplo, avaliar a evolução espacial e temporal do uso e ocupação
do solo para o município de Vitória, ES, entre os anos de 1980 e 2005 utilizando aerofotos e imagens
do satélite Quick Bird, com resolução espacial de 60 cm. Alguns exemplos de processos de análise
espacial típicos de um SIG são apresentados na Tabela 1.1.
Tabela 1.1 - Exemplos de análise espacial.
Análise Pergunta Geral Exemplo
Condição “O que está...” “Qual a população do município de Vitória?”
Localização “Onde está...?”
“Quais as áreas com perda de solo superior a 2 toneladas por
hectare ao ano no Estado do Espírito Santo?”
Tendência “O que mudou...?”
“Houve alteração no uso e ocupação do solo para este município
nos últimos 10 anos?”
Roteamento “Por onde ir...?”
“Qual o melhor caminho para se chegar ao Parque da Cebola,
Vitória, ES?”
Padrões “Qual o padrão...?” “Qual a distribuição de Leptospirose nos bairros de Vitória, ES?”
Modelos “O que acontece se...?”
“Qual o impacto do comportamento da precipitação pluviométrica
mensal (últimos 30 anos) no clima do Estado do Espírito Santo?”
Fonte: Rhind (1990), adaptado pelo autor.
1.2 AQUISIÇÃO DE DADOS PARA UM SIG.
Os dados originais a serem usados num SIG devem ser precisos, porque se o conjunto de dados,
originalmente, for constituído de “lixo”, o produto derivado de operações realizadas em ambiente SIG
será um “lixo organizado” (Figura 1.2), portanto sem utilidade (SILVA, 1999).
As descrições dos fenômenos relacionados ao mundo real podem ser arquivadas ora como dados,
ora como informações. Abaixo é mostrada a diferença entre dados e informações:
• DADOS: conjunto de valores numéricos ou não que corresponde à descrição de fatos do mundo
real.
• INFORMAÇÕES: conjunto de dados que possui um determinado significado para um uso ou
aplicação em particular, ou seja, foi agregado ao dado um componente adicional, a interpretação.
Os fenômenos reais do mundo podem ser observados de três modos distintos (SINTON, 1978):
• ESPACIAL: trata da variação de lugar para lugar como declividade, altitude e profundidade do solo;
Interface
Entrada e
Integração dos
dados
Visualização e
Plotagem
Gerência dos
Dados Espaciais
Banco de dados
Geográfico
Consulta e Análise
Espaciais

• TEMPORAL: trata da variação de tempo para tempo (de uma época para outra). Por exemplo:
densidade demográfica e ocupação do solo; e
• TEMÁTICO: trata da variação de uma característica para outra (de uma camada para outra) como
geologia e cobertura vegetal.

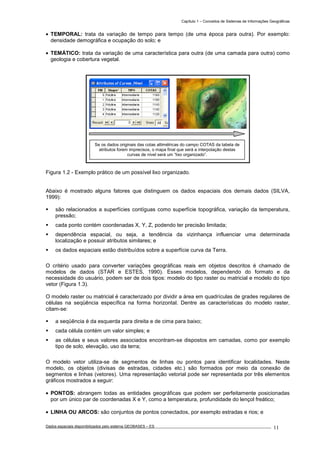

Figura 1.2 - Exemplo prático de um possível lixo organizado.
Abaixo é mostrado alguns fatores que distinguem os dados espaciais dos demais dados (SILVA,
1999):
são relacionados a superfícies contíguas como superfície topográfica, variação da temperatura,
pressão;
cada ponto contém coordenadas X, Y, Z, podendo ter precisão limitada;
dependência espacial, ou seja, a tendência da vizinhança influenciar uma determinada
localização e possuir atributos similares; e
os dados espaciais estão distribuídos sobre a superfície curva da Terra.
O critério usado para converter variações geográficas reais em objetos descritos é chamado de
modelos de dados (STAR e ESTES, 1990). Esses modelos, dependendo do formato e da
necessidade do usuário, podem ser de dois tipos: modelo do tipo raster ou matricial e modelo do tipo
vetor (Figura 1.3).
O modelo raster ou matricial é caracterizado por dividir a área em quadrículas de grades regulares de
células na seqüência específica na forma horizontal. Dentre as características do modelo raster,
citam-se:
a seqüência é da esquerda para direita e de cima para baixo;
cada célula contém um valor simples; e
as células e seus valores associados encontram-se dispostos em camadas, como por exemplo
tipo de solo, elevação, uso da terra;
O modelo vetor utiliza-se de segmentos de linhas ou pontos para identificar localidades. Neste
modelo, os objetos (divisas de estradas, cidades etc.) são formados por meio da conexão de
segmentos e linhas (vetores). Uma representação vetorial pode ser representada por três elementos
gráficos mostrados a seguir:
• PONTOS: abrangem todas as entidades geográficas que podem ser perfeitamente posicionadas
por um único par de coordenadas X e Y, como a temperatura, profundidade do lençol freático;
• LINHA OU ARCOS: são conjuntos de pontos conectados, por exemplo estradas e rios; e
Se os dados originais das cotas altimétricas do campo COTAS da tabela de
atributos forem imprecisos, o mapa final que será a interpolação destas
curvas de nível será um “lixo organizado”.

• ÁREA OU POLÍGONO: são definidas por uma seqüência de linhas que não se cruzam e se
encontram em um nó, como município e fragmentos florestais.
Figura 1.3 - Representação de um modelo vetorial e raster ou matricial.
Fonte: Childs et al. (2004), adaptado pelo autor.
Quando se trabalha com mapas digitais, uma característica importante que um mapa deve possuir é
a sua resolução. A resolução de um mapa (imagem digital) pode ser definida como o número de
dimensões lineares de pequenas unidades de espaço geográfico para dados que são registrados.
Essas pequenas unidades são conhecidas como células ou pixels e são geralmente retangulares.
Quando se afirma, por exemplo, que a resolução de um mapa é de 50 x 50 m, isto significa que a
cada 1000 m sobre a terra corresponde a 20 células na imagem.
1.3 OBJETIVOS E APLICAÇÕES DE UM SIG.
Os objetivos suplementares de um SIG, segundo Silva (1999) são:
produzir mapas de maneira muito mais rápida;
baratear o custo de produção de mapas;
facilitar a utilização de mapas;
produzir mapas mais elaborados;
possibilitar a automação da atualização e revisão; e
revolucionar a análise quantitativa de dados espaciais.
Aronoff (1991) descreve aplicações representativas para as quais um SIG pode ser utilizado com
sucesso. Os exemplos se fazem presentes em várias disciplinas, incluindo aplicações amplamente
aceitas tais como:
agricultura e planejamento do uso do solo;
silvicultura e gerenciamento da vida silvestre;
arqueologia;
geologia; e
aplicações municipais.
Modelo Vetor
Pontos Linhas Polígonos
Modelo Raster

Meneguette (2000) afirma que um modo útil de organizar os componentes de um SIG é como um
núcleo técnico e administrativo cercado por um anel de usuários envolvidos com diferentes
aplicações (Figura 1.4). No coração de qualquer SIG está o hardware, o software, os bancos de
dados e pessoas envolvidas na operação, a manutenção e administração do próprio sistema.
Figura 1.4 - Componentes centrais de um SIG, destacando-se o anel das aplicações e usuários.
EXERCÍCIOS DE APRENDIZAGEM
1. Defina Sistema de Informações Geográficas.
2. Porque o SIG tem sido chamado de “capacitador tecnológico”?
3. Cite os 5 componentes de um SIG.
4. Porque os dados originais de um SIG devem ser precisos?
5. Qual a diferença entre dados e informações?
6. Explique como os fenômenos reais do mundo podem ser observados num SIG.
7. Quais os fatores que distinguem os dados espaciais dos demais dados?
8. Explique a diferença existente entre um modelo raster e um modelo vetorial.
9. Quais os objetivos suplementares de um SIG?
10. Cite 10 aplicações de um SIG.
Planejamento
Arquitetura
Seleção de
Locais para
Empreendi-
mentos
Análise
Ambiental
Geologia
e
Geofísica
Gerenciamento
de Recursos
Hídricos
Gerenciamento
de
Infra-Estrutura
Planejamento
Militar
Engenharia
Florestal
Gerenciamento
Territorial
NÚCLEO
DO SIG
AQUISIÇÃO E
ARMAZENAMENTO
DE DADOS
ESTRUTURAÇÃO
DE DADOS
MANIPULAÇÃO
E ANÁLISE
DE DADOS
GERAÇÃO DE
INFORMAÇÃO
GERENCIAMENTO

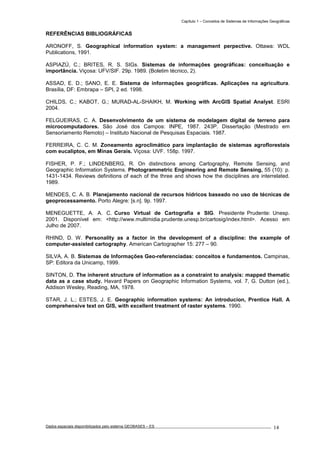

REFERÊNCIAS BIBLIOGRÁFICAS
ARONOFF, S. Geographical information system: a management perpective. Ottawa: WDL
Publications, 1991.
ASPIAZÚ, C.; BRITES, R. S. SIGs. Sistemas de informações geográficas: conceituação e
importância. Viçosa: UFV/SIF. 29p. 1989. (Boletim técnico, 2).
ASSAD, E. D.; SANO, E. E. Sistema de informações geográficas. Aplicações na agricultura.
Brasília, DF: Embrapa – SPI, 2 ed. 1998.
CHILDS, C.; KABOT, G.; MURAD-AL-SHAIKH, M. Working with ArcGIS Spatial Analyst. ESRI
2004.
FELGUEIRAS, C. A. Desenvolvimento de um sistema de modelagem digital de terreno para
microcomputadores. São José dos Campos: INPE, 1987. 243P. Dissertação (Mestrado em
Sensoriamento Remoto) – Instituto Nacional de Pesquisas Espaciais. 1987.
FERREIRA, C. C. M. Zoneamento agroclimático para implantação de sistemas agroflorestais
com eucaliptos, em Minas Gerais. Viçosa: UVF. 158p. 1997.
FISHER, P. F.; LINDENBERG, R. On distinctions among Cartography, Remote Sensing, and
Geographic Information Systems. Photogrammetric Engineering and Remote Sensing, 55 (10): p.
1431-1434. Reviews definitions of each of the three and shows how the disciplines are interrelated.
1989.
MENDES, C. A. B. Planejamento nacional de recursos hídricos baseado no uso de técnicas de
geoprocessamento. Porto Alegre: [s.n]. 9p. 1997.
MENEGUETTE, A. A. C. Curso Virtual de Cartografia e SIG. Presidente Prudente: Unesp.
2001. Disponível em: <http://www.multimidia.prudente.unesp.br/cartosig/index.html>. Acesso em
Julho de 2007.
RHIND, D. W. Personality as a factor in the development of a discipline: the example of
computer-assisted cartography. American Cartographer 15: 277 – 90.
SILVA, A. B. Sistemas de Informações Geo-referenciadas: conceitos e fundamentos. Campinas,
SP: Editora da Unicamp, 1999.
SINTON, D. The inherent structure of information as a constraint to analysis: mapped thematic
data as a case study. Havard Papers on Geographic Information Systems, vol. 7, G. Dutton (ed.),
Addison Wesley, Reading, MA, 1978.
STAR, J. L.; ESTES, J. E. Geographic information systems: An introducion, Prentice Hall. A
comprehensive text on GIS, with excellent treatment of raster systems. 1990.

Capítulo 2 – Fundamentos do ArcGIS
®
9.3
FUNDAMENTOS DO
ARCGIS®
9.3
2
CAPÍTULO
Este capítulo introdutório tem como objetivo principal apresentar o aplicativo ArcGIS
®
9.3 àqueles que
ainda não conhecem essa fabulosa ferramenta para se trabalhar com dados espaciais. É importante
ressaltar que as informações descritas neste capítulo foram extraídas da própria home-page da
Empresa ESRI (www.esri.com) e do help interativo do programa ArcGIS
®
9.3.
Conhecendo o ArcGIS
®
9.3; e
Novidades do ArcGIS
®
9.3.
2.1 CONHECENDO O ARCGIS®
9.3.
A arquitetura ArcGIS
®
(Figura 2.1) traduz-se em um sistema de informações geográficas (SIG)
integrado, constando de três componentes fundamentais:
• ArcSDE
®
: servidor de dados georeferenciados, disponibilizando uma interface para gerenciamento
de bases de dados georelacionais, mediante o estabelecimento de um gateway para conexão aos
Sistemas Gerenciadores de Bases de Dados Relacionais (RDBMS - Relational Data Base
Management Systems);
• ArcIMS
®
: software GIS ambientado em internet, objetivando a distribuição de dados e serviços via
WEB;
• Softwares Desktop: avançado conjunto de módulos e aplicações integradas de
geoprocessamento. Estes módulos são representados pelos produtos ArcView
®
, ArcEditor
®
e
ArcInfo
®
.
O ArcGIS
®
provê uma arquitetura para implementação de SIG, desde um único usuário isolado, até
grandes implementações corporativas ou globais, envolvendo um grande número de usuários
especializados.
O ArcGIS
®
pode ser extendido por meio de softwares adicionais, tais como o ArcPAD
®
, implementado
em Windows
®
CE.
Figura 2.1 - Arquitetura de software ArcGIS
®
.
ArcGIS
®
é uma arquitetura estruturada sobre partes componentes, que podem ser implementadas na
forma de uma único usuário isolado, ou então, distribuídos em uma rede heterogênea de

®
9.3
equipamentos computacionais; representados por servidores de dados e aplicações, bem como
estações de trabalho clientes.
Os usuários podem implementar estas diversas partes componentes do ArcGIS
®
de diversas
maneiras com diferentes abrangências e escopos: desde um usuário isolado, passando por
implementações departamentais ou a nível de workgroups, ou ainda, grandes aplicações corporativas
ou globais (societal), envolvendo todo um contexto social, com várias agências e organizações
interconectadas mediante um GIS.
O ArcGIS
®
contempla um amplo e variado conjunto de formatos de dados georeferenciados,
orientados para a representação e modelagem da realidade geográfica de interesse.
Provê ainda todas as ferramentas necessárias para a criação e exploração destes dados. Neste
contexto, encontra-se incluído um ferramental especializado para a coleta e informatização, edição,
armazenamento e gerência de dados espaciais, assim como aquelas ferramentas voltadas a
exploração, análise geográfica e a visualização destes dados. Encontra-se também contemplada a
funcionalidade voltada a disponibilização de serviços e dados na WEB.
ArcGIS
®
encontra-se fundamentado sobre uma avançada modelagem de dados georeferenciados,
orientada para a representação de realidades geográficas, utilizando-se para esta finalidade, de
feições vetoriais, altimétricas, células ou grids, e vários outros tipos de dados.
Dentre estes formatos de dados suportados em ArcGIS
®
, assumem especial importância aqueles
denominados coverages, shapefiles, grids, images, triangulated irregular network - TINs, CAD etc. Os
GRIDs e TINs fornecem conjuntamente, amplas possibilidades para a modelagem de superfícies
tridimensionais.
Estes vários formatos ou tipos de dados podem ser armazenados em arquivos isolados ou em
bancos de dados relacionais. O ArcGIS
®
introduz ainda um novo e avançado formato de dados
denominado geodatabase, o qual certamente representa o estado da arte na modelagem e
representação de realidades geográficas, mediante a criação de bases georreferenciadas
"inteligentes".
DESKTOP CLIENTS EM ARCGIS
®
Todos os Desktop Clients, componentes da família ArcGIS
®
, ou seja, ArcView
®
, ArcEditor
®
e ArcInfo
’
,
encontram-se estruturados sobre um mesmo conjunto comum de aplicações, denominadas
ArcCatolog
™
, ArcMap
™
e ArcTollbox
™
.
Utilizando conjuntamente estas aplicações, você pode realizar qualquer tarefa em
geoprocessamento, desde a mais simples até a mais sofisticada, incluindo mapeamento, gerência de
dados, análises geográficas, edição de dados etc.
Além disso, o ArcGIS
®
possibilita o acesso e utilização integrada e imediata ao crescente e
abundante acervo de dados georeferenciados em ambiente WEB. Esta facilidade é obtida mediante o
uso dos serviços disponibilizados pelo ArcIMS
®
.
Os Desktop Clients em ArcGIS
®
representam uma arquitetura integrada, escalonável, intuitiva e fácil
de usar, projetada para atender as necessidades e requerimentos de uma ampla gama de usuários.
Abaixo será mostrado os principais empregos dos aplicativos que compõem o Desktop Clients do
ArcGIS
®
9.3.
ARCMAP™
O ArcMap
™
. (Figura 2.2) é o módulo central e fundamental em ArcGIS
®
Desktop Clients. É um
aplicativo utilizado para todas as tarefas orientadas e centradas em mapas, destacando-se como
exemplo:
coleta e edição de dados georeferenciados;

®
9.3
produção cartográfica;
análises espaciais; e
visualização de mapas etc.
Figura 2.2 - Mapeamento de risco de incêndios florestais para o Distrito de Aracê, pertencente ao
município de Domingos Martins, ES, realizado no ArcMap™.
Você trabalha neste aplicativo com mapas, da mesma forma que você atua quando operando com
mapas em papel de maneira fácil e intuitiva. Os mapas possuem uma página de layout, contendo
uma janela geográfica, ou view, apresentando uma série de temas, em adição a legendas, barras de
escala, orientação de norte, e outros elementos cartográficos. O ArcMap
™
disponibiliza diferentes
funcionalidades e meios para visualização de mapas, a exemplo da abordagem geográfica e da
abordagem de layout, sobre as quais podem ser realizadas uma ampla e diversificada gama de
avançadas operações de geoprocessamento.
ARCCATALOG
™
O aplicativo ArcCatalog
™
(Figura 2.3) auxilia na organização e gerência de seus dados
georeferenciados. Ele inclui o ferramental necessário para investigar, localizar e visualizar
informações geográficas, bem como para armazenar e visualizar metadados.
Figura 2.3 - Visualização no ArcCatalog
™
do mapeamento de risco de inundação para o Distrito de
Aracê, pertencente ao município de Domingos Martins, ES.
ARCTOOLBOX
™
Esta aplicação (Figura 2.4) apresenta e possibilita o acesso, de uma forma bastante simples e
intuitiva, a todas as ferramentas de geoprocessamento disponibilizadas pelos ArcGIS
®
Desktop
Clients.
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
Risco de Inundação
Baixo-Baixíssimo Risco
Médio-Baixo Risco
Médio Risco
Alto-Médio Risco
Altíssimo-Alto Risco
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Norte
Rio Jucu Braço Sul
RISCO DE INUNDAÇÃO PARA O DISTRITO DE ARACÊ,
MUNICÍPIO DE DOMINGOS MARTINS, ES
4 0 42
km
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
RISCO DE INCÊNDIOS FLORESTAIS PARA O DISTRITO DE
ARACÊ, MUNICÍPIO DE DOMINGOS MARTINS, ES
2 0 2 4 61
km
Hidrografia
Hidrografia
Vias Urbanas
Vias Urbanas
Vias Interurbanas
Vias Interurbanas
Risco de Incêndios
Alto
Médio
Baixo

®
9.3
Existem duas versões ou níveis de ArcToolbox
™
: uma versão completa, que acompanha o ArcInfo
®
, e
uma versão mais simplificada ou standard, que acompanha o ArcView® e o ArcEditor
®
.
Figura 2.4 - Utilização do ArcToolbox
™
(ferramentas hidrológicas – Hydrology) para delimitar bacias
hidrográficas e hierarquizar cursos d’água da região do Distrito de Aracê, pertencente ao
município de Domingos Martins, ES.
OUTRAS APLICAÇÕES DO ARCGIS
®
9.3
ARCSCENE
™
O aplicativo ArcScene
™
(Figura 2.5), é usado para realizar a visualização de imagens em três
dimensões (3D), possibilitando a navegação e geração de animação nos formatos .avi, .mpeg e
QuickTime. Ele permite elaborar cenas realísticas nas quais você pode navegar e interagir com os
dados.
Figura 2.5 - Vista tridimensional no ArcScene
™
da localidade de Pedra Azul, distrito de Aracê,
pertencente ao município de Domingos Martins, ES.
ARCGLOBE
™
No aplicativo ArcGlobe
™
(Figura 2.6), as informações espaciais são dispostas na forma tridimensional
sobre a superfície de globo terrestre, exibindo seu verdadeiro local geodésico. Você pode manipular o
globo, e então investigar e analisar seus dados ampliados numa região específica. Ele é bastante
interativo, permitindo gerar animações nos mesmos formatos do ArcScene
™
.

®
9.3
Figura 2.6 - Vista tridimensional no ArcGlobe
™
da localidade de Pedra Azul, distrito de Aracê,
NÍVEIS DE INFORMAÇÃO
Dependendo do aplicativo computacional utilizado para se trabalhar com dados espaciais, podem ser
encontrados diversos nomes para os níveis de informação, sendo os mais comuns:
• OVERLAY: papel utilizado na fotointerpretação;
• SHAPEFILE: nome difundido no ArcGIS
®
e versões anteriores;
• LAYER: nome difundido pelo AutoCAD
®
e usado no ArcGIS
®
;
• COVERAGE: nível de informação do ArcInfo
®
, versões anteriores à 8.0; e
• TEMA: utilizado pelo ArcView
®
, versões anteriores à 8.0.
O conceito de layer no ArcGIS
®
é um pouco mais abrangente do que um simples nível de informação.
Neste software, é possível modificar a representação de um shapefile (arquivo vetorial padrão,
extensão *.SHP) e salvá-la como layer (um arquivo *.LYR). Desta maneira é possível economizar
espaço de armazenamento, pois o shapefile e seus arquivos associados (*.DBF e *.SHX) são
guardados apenas uma vez, e suas transformações, que ocupam um espaço muito menor, podem
ser armazenadas em grande número.
No ArcGIS
®
é possível gerar layers para os mais diversos tipos de dados: shapefiles, coverages,
arquivos CAD, rasters variados, redes triangulares e tabelas de bases de dados. As extensões mais
comuns de dados espaciais encontrados no mercado são mostradas Tabela 2.1.
Tabela 2.1. Extensões mais comuns de dados espaciais encontrados no mercado.
Shapefile (SHP, ponto) Layer de shapefile (ponto)
Shapefile (SHP, polilinha) Layer de shapefile (polilinha)
Shapefile (SHP, polígono) Layer de shapefile (polígono)
Raster (GRID, BIL, ERS, TIF, BMP, JPG,...) Layer raster
Rede triangular (TIN) Layer Tin
Base de dados (Geodatabase, MDB, Conexão) Tabela (DBF)
CAD (DWG, DXF, DGN) CAD (feições puntuais)
CAD (feições lineares) CAD (áreas)
CAD (anotações) Mapa (MXD) - Equivalente ao APR.

®
9.3
2.2 NOVIDADES DO ARCGIS®
9.3
De acordo com a Empresa IMAGEM (www.img.com.br), representante do ArcGIS® no Brasil, o
ArcGIS
®
9.3 apresenta melhorias em relação à versão anterior e está focado na qualidade,
estabilidade e desempenho dos produtos.
Os principais motivos em se trabalhar com o ArcGIS® 9.3 são:
aumento da produtividade com melhoria de qualidade, desempenho e usabilidade;
aumento das potencialidades de geoprocessamento;
criação, gerenciamento e análise de rede de transportes;
benefícios da base de mapas, codificação geográfica e roteamento básico;
classificação e impressão de mapas de melhor qualidade;
construção de dados a partir de mapas digitalizados;
publicação e compartilhamento de dados e visualizações em 3D;
migração de projetos para as versões do ArcGIS® 8.3, 9.0, 9.1 e 9.2 sem interrupção; e
trabalhar com uma plataforma interoperável e aberta.
O ArcGis 9.3 é um avanço da versão 9.2 com o mesmo conceito, porém melhor. As principais
novidades e melhorias gerais desta nova versão são:
Cachê: Economiza tempo, espaço em disco e hardware e mais aderente ao Open Service (WMS,
KML, REST e outros);
Segurança: Acesso baseado no papel do usuário; Desenvolver aplicações Web está muito fácil
(Crie mashup com JavaScript e Adobe Flex);
Integração com Google Earth, Virtual Earth e ArcG;
Integração com PostgreSQL e PostGIS ( um conector do ArcGIS com o banco de dados back-end
opensource mais completo do mundo);
Mashup: visualizar conteúdos do ArcGIS on line, Virtual Earth e Google Maps em suas aplicações,
devido as API criadas;
ArcGIS on line: ArcGIS 9.3 está integrado com o ArcGIS on line facilitando o trabalho de criar
aplicações web que utilizam mapas on line. Inclui um vasto acervo de mapas desde vetores de
arruamento até imagens de satélite do mundo todo;
Cache: Map Caching é uma maneira eficiente de fazer os serviços rodarem mais rápido. O
benefício agregado do Cache compensa o tempo de investimento na criação. Ficou mais fácil de
criar, configurar e gerenciar os caches. É possível, também, criar o cache em áreas específicas;
Novo Image Service: Uma nova maneira de publicar as imagens. Permite entregar um grande
volume de dados raster com mais eficiência, reduzindo o tempo de publicação e aumentando a
capacidade de processamento;
ArcGIS Image Server: é uma extensão do ArcGIS Server 9.3 o que facilita a integração e a
publicação de imagens, pode ser comercializado separadamente;
ArcGIS Server Resource Center: Tudo o que você precisa saber sobre. Ao conectar-se você
encontrará notícias, aplicativos, help on line, exemplos de códigos, entre outras utilidades.
Melhorias nos produtos ArcGIS
®
Desktop
Os usuários dos produtos ArcGIS Desktop (ArcView, ArcEditor e ArcInfo) conta com vários avanços
nas funcionalidades que para melhorar consideravelmente a qualidade e agilidade com que os mapas
são produzidos. A seguir algumas dessas melhorias:

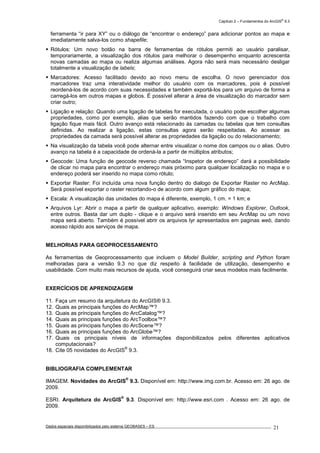

Conversão de gráficos para feições: Uma nova caixa de dialogo foi adicionada permitindo ao
usuário converter seus gráficos para features sem usar o Editor. Será possível delimitar uma área
de estudo com a ferramenta de desenho e convertê-la para uma feature class ou então usar a

®
9.3
ferramenta “ir para XY” ou o diálogo de “encontrar o endereço” para adicionar pontos ao mapa e
imediatamente salva-los como shapefile;
Rótulos: Um novo botão na barra de ferramentas de rótulos permiti ao usuário paralisar,
temporariamente, a visualização dos rótulos para melhorar o desempenho enquanto acrescenta
novas camadas ao mapa ou realiza algumas análises. Agora não será mais necessário desligar
totalmente a visualização de labels;
Marcadores: Acesso facilitado devido ao novo menu de escolha. O novo gerenciador dos
marcadores traz uma interatividade melhor do usuário com os marcadores, pois é possível
reordená-los de acordo com suas necessidades e também exportá-los para um arquivo de forma a
carregá-los em outros mapas e globos. É possível alterar a área de visualização do marcador sem
criar outro;
Ligação e relação: Quando uma ligação de tabelas for executada, o usuário pode escolher algumas
propriedades, como por exemplo, alias que serão mantidos fazendo com que o trabalho com
ligação fique mais fácil. Outro avanço está relacionado às camadas ou tabelas que tem consultas
definidas. Ao realizar a ligação, estas consultas agora serão respeitadas. Ao acessar as
propriedades da camada será possível alterar as propriedades da ligação ou do relacionamento;
Na visualização da tabela você pode alternar entre visualizar o nome dos campos ou o alias. Outro
avanço na tabela é a capacidade de ordená-la a partir de múltiplos atributos;
Geocode: Uma função de geocode reverso chamada “Inspetor de endereço” dará a possibilidade
de clicar no mapa para encontrar o endereço mais próximo para qualquer localização no mapa e o
endereço poderá ser inserido no mapa como rótulo;
Exportar Raster: Foi incluída uma nova função dentro do dialogo de Exportar Raster no ArcMap.
Será possível exportar o raster recortando-o de acordo com algum gráfico do mapa;
Escala: A visualização das unidades do mapa é diferente, exemplo, 1 cm. = 1 km; e
Arquivos Lyr: Abrir o mapa a partir de qualquer aplicativo, exemplo: Windows Explorer, Outlook,
entre outros. Basta dar um duplo - clique e o arquivo será inserido em seu ArcMap ou um novo
mapa será aberto. Também é possível abrir os arquivos lyr apresentados em paginas web, dando
acesso rápido aos serviços de mapa.
MELHORIAS PARA GEOPROCESSAMENTO
As ferramentas de Geoprocessamento que incluem o Model Builder, scripting and Python foram
melhoradas para a versão 9.3 no que diz respeito à facilidade de utilização, desempenho e
usabilidade. Com muito mais recursos de ajuda, você conseguirá criar seus modelos mais facilmente.
EXERCÍCIOS DE APRENDIZAGEM
11. Faça um resumo da arquitetura do ArcGIS® 9.3.
12. Quais as principais funções do ArcMap™?
13. Quais as principais funções do ArcCatalog™?
14. Quais as principais funções do ArcToolbox™?
15. Quais as principais funções do ArcScene™?
16. Quais as principais funções do ArcGlobe™?
17. Quais os principais níveis de informações disponibilizados pelos diferentes aplicativos
computacionais?
18. Cite 05 novidades do ArcGIS
®
9.3.
BIBLIOGRAFIA COMPLEMENTAR
IMAGEM. Novidades do ArcGIS
®
9.3. Disponível em: http://www.img.com.br. Acesso em: 26 ago. de
2009.
ESRI. Arquitetura do ArcGIS
®
9.3. Disponível em: http://www.esri.com . Acesso em: 26 ago. de
2009.

Capítulo 3 – Elaborando mapas no ArcMap™
ELABORANDO MAPAS NO
ARCMAP™
3
CAPÍTULO
Neste capítulo, você irá utilizar todo o potencial do aplicativo computacional ArcMap™, incluindo
suas principais ferramentas básicas e comandos, com o intuito de elaborar os seguintes
mapeamentos:
Limites censitários do distrito de Aracê, Domingos Martins, ES (Figura 3.1).
Sub-bacias hidrográficas do distrito de Aracê, Domingos Martins, ES (Figura 3.2).
Bacia Hidrográfica do Rio Jucu, ES
280000
280000
300000
300000
320000
320000
340000
340000
360000
360000
7720000
7720000
7740000
7740000
7760000
7760000
7780000
7780000
270000
270000
280000
280000
290000
290000
300000
300000
310000
310000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
LIMITES CENSITÁRIOS DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Bacia Hidrográfica do Rio Jucu Limite Censitário
3274608
3274912
3275168
3275170
3275172
3275174
3275176
3275178
3275180
3275182
Escolas
5 0 5 10 152.5
km
0 10 20 30 405
km
Figura 3.1 - Limites censitários do distrito de Aracê, Domingos Martins, ES.
280000
280000
300000
300000
320000
320000
340000
340000
360000
360000
7700000
7700000
7720000
7720000
7740000
7740000
7760000
7760000
7780000
7780000
328,41 km²
42,77 km²
36,78 km²
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
SUB-BACIAS HIDROGRÁFICAS DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Bacia Hidrográfica do Rio Jucu Sub-bacias hidrográficas
Rio Barcelos
Rio Jucu Braço Sul
10 0 10 20 305
km
5 0 5 10 152,5
km
Figura 3.2 - Sub-bacias hidrográficas do distrito de Aracê, Domingos Martins, ES.

Interface do ArcMap™;
Explorando dados espaciais; e
Trabalhando com dados espaciais e tabelas.
3.1 INTERFACE DO ARCMAP™
O ArcMap
™
é o aplicativo do ArcGIS
®
voltado para o desenho e a investigação de mapas, para a
análise dos mesmos de modo a resolver questões geográficas, e para a produção de mapas que
expressam essa análise. Suas funções são correspondentes às do ArcView
®
3.x, e sua interface se
assemelha a este antepassado. O código interno do programa, porém, foi totalmente reescrito, e o
usuário experiente irá notar algumas diferenças que se refletem na interface.
Quando se inicia o programa pela primeira vez, a disposição da interface é a seguinte (Figura 3.3):
• ÁREA DE VISUALIZAÇÃO (MAP DISPLAY): área principal onde são dispostos os layers
georreferenciados;
• TABELA DE CONTEÚDOS (TABLE OF CONTENTS): consiste numa legenda onde se pode
controlar as propriedades dos layers;
• BARRA DE FERRAMENTAS PADRÃO (STANDARD TOOLBOX): barra de ferramentas onde são
disponibilizadas os principais botões referentes a barra de menus; e
• BARRA DE FERRAMENTAS (TOOLS TOOLBOX): aqui são disponibilizadas as principais
ferramentas do software.
A disposição destas caixas de ferramenta, contudo é totalmente configurável pelo usuário.
Muito importante também nesta versão é a funcionalidade do botão direito do mouse. Um clique
direito sobre qualquer objeto na interface traz um menu de contexto onde podem ser modificadas as
propriedades do objeto, adicionar novos menus, excluir, e assim por diante.
A disposição dos layers na área de visualização, o modo como são representados na tabela de
conteúdos, as informações alfanuméricas e todos os demais itens em uma sessão de trabalho no
ArcMap™ podem ser salvas como um mapa. Este é um arquivo no formato *.MXD (arquivo de
projeto) e corresponde grosseiramente ao *.APR nas versões anteriores do ArcView®.
Figura 3.3 - Interface do aplicativo computacional ArcMap™.
3.2 EXPLORANDO DADOS ESPACIAIS
BASE DE DADOS A SER UTILIZADA PARA RESOLUÇÃO DE EXERCÍCIOS
A base de dados “Livro_ArcGIS 9.3_ES.rar” necessária para a elaboração dos exercícios do livro
deverá ser BAIXADA GRATUITAMENTE da home-page do MUNDO DA GEOMÁTICA que
apresenta o seguinte endereço eletrônico: http://www.mundogeomatica.com.br. Nesta home-page,
BARRA DE FERRAMENTAS
LAYOUT
STATUS BAR
(BARRA DE STATUS)
MENU PRINCIPAL
STANDART (PADRÃO)
TOOLS (FERRAMENTAS)
DRAWING (DESENHO)
VISUALIZAÇÃO DO
MAPATABELA DE
CONTEÚDOS

você deverá clicar sobre a figura do livro “ArcGIS 9.3 TOTAL: Aplicações para Dados Espaciais”
indo para a home-page http://www.mundogeomatica.com.br/LivroArcGIS9.3.htm.
1. Após sua aquisição, esta deverá ser extraída para dentro da Unidade C de seu computador.
INICIANDO O ARCMAP™
O ArcMap™ possibilita explorar dados geográficos e criar mapas para exibição. Para iniciar o
ArcMap™, você deve seguir os seguintes passos:
1. Clique no botão Iniciar da barra de estado do Windows.
2. Clique sobre o nome Programas.
3. Clique sobre o nome ArcGIS.
4. Clique sobre o nome ArcMap.
ABRINDO UM PROJETO EM BRANCO
A primeira vez em que você inicia o ArcMap™, a caixa de diálogo inicial irá aparecer. A caixa de
diálogo inicial lhe oferece várias opções por começar uma sessão no ArcMap™. Para esta etapa você
irá iniciar o programa com um projeto em branco.
1. Marque a opção A new empty map.
2. Clique no botão OK.
ABRINDO SHAPEFILES DO BANCO DE DADOS DO LIVRO
Vamos abrir o arquivo shapefile bacia contido no subdiretório Banco_Dados_Arace pertencentes ao
diretório Livro_ArcGIS9.3_ES. Este arquivo corresponde à bacia hidrográfica do Rio Jucu, ES.
1
2 4
1
3
1
2

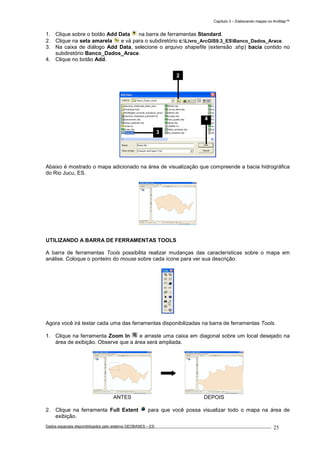

1. Clique sobre o botão Add Data na barra de ferramentas Standard.
2. Clique na seta amarela e vá para o subdiretório c:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
3. Na caixa de diálogo Add Data, selecione o arquivo shapefile (extensão .shp) bacia contido no
subdiretório Banco_Dados_Arace.
4. Clique no botão Add.
Abaixo é mostrado o mapa adicionado na área de visualização que compreende a bacia hidrográfica
do Rio Jucu, ES.
UTILIZANDO A BARRA DE FERRAMENTAS TOOLS
A barra de ferramentas Tools possibilita realizar mudanças das características sobre o mapa em
análise. Coloque o ponteiro do mouse sobre cada ícone para ver sua descrição.
Agora você irá testar cada uma das ferramentas disponibilizadas na barra de ferramentas Tools.
1. Clique na ferramenta Zoom In e arraste uma caixa em diagonal sobre um local desejado na
área de exibição. Observe que a área será ampliada.
ANTES DEPOIS
2. Clique na ferramenta Full Extent para que você possa visualizar todo o mapa na área de
exibição.
2
3
4

3. Clique na ferramenta Zoom Out e arraste uma caixa em diagonal sobre um local desejado na
área de exibição. Observe que a área será reduzida.
ANTES DEPOIS
4. Clique na ferramenta Fixed Zoom In para que o mapa seja ampliado automaticamente.
5. Clique na ferramenta Fixed Zoom Out para que o mapa seja reduzido automaticamente.
6. Clique na ferramenta Pan , mantenha pressionado o botão esquerdo do mouse e arraste o
mapa sobre a área de exibição.
ANTES DEPOIS
7. Clique na ferramenta Go Back To Previous Extent para retornar ao último zoom.
ANTES DEPOIS

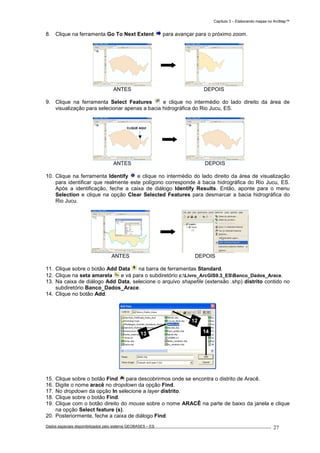

8. Clique na ferramenta Go To Next Extent para avançar para o próximo zoom.
ANTES DEPOIS
9. Clique na ferramenta Select Features e clique no intermédio do lado direito da área de
visualização para selecionar apenas a bacia hidrográfica do Rio Jucu, ES.
ANTES DEPOIS
10. Clique na ferramenta Identify e clique no intermédio do lado direito da área de visualização
para identificar que realmente este polígono corresponde à bacia hidrográfica do Rio Jucu, ES.
Após a identificação, feche a caixa de diálogo Identify Results. Então, aponte para o menu
Selection e clique na opção Clear Selected Features para desmarcar a bacia hidrográfica do
Rio Jucu.
ANTES DEPOIS
13. Na caixa de diálogo Add Data, selecione o arquivo shapefile (extensão .shp) distrito contido no
15. Clique sobre o botão Find para descobrirmos onde se encontra o distrito de Aracê.
16. Digite o nome aracê no dropdown da opção Find.
17. No dropdown da opção In selecione a layer distrito.
18. Clique sobre o botão Find.
19. Clique com o botão direito do mouse sobre o nome ARACÊ na parte de baixo da janela e clique
na opção Select feature (s).
20. Posteriormente, feche a caixa de diálogo Find.
12
13 14
CLIQUE AQUI

Veja abaixo o resultado da pesquisa.
21. No menu Selection, clique na opção Clear Selected Features para desmarcar o distrito de
Aracê.
22. Na tabela de conteúdos, clique com o botão direito do mouse sobre o nome Layer e, na janela de
menu rápido, clique em Properties.
23. Na caixa de diálogo Data Frame Properties, clique na guia General.
24. Digite o nome Bacia Hidrográfica do Rio Jucu na caixa de entrada Name.
25. Selecione a opção Meters no dropdown Display.
26. Clique sobre o botão OK.
22
21
16
17
18
19
20

27. Clique na ferramenta Measure para podermos medir a largura média da bacia hidrográfica do
Rio Jucu.
28. Clique na extremidade média esquerda da bacia hidrográfica do Rio Jucu, arraste o mouse e
clique na extremidade média direita da bacia. Verifique na janela do comando Measure que a
bacia hidrográfica apresenta uma extensão de aproximadamente 90.000 m (90 km). Para
terminar a medida basta dar um clique duplo com o botão esquerdo do mouse em qualquer
lugar da área de visualização.
29. Clique na ferramenta Select Elements para voltar à normalidade ou selecionar elementos.
EXIBINDO LAYERS
A tabela de conteúdo mostra todas as layers que podem ser exibidas. Para exibir uma layer, basta
clicar dentro da caixa ao lado de seu respectivo nome. Para não visualizar a layer, basta clicar na
caixa antes selecionada.
1. Mantenha pressionada a tecla CTRL e clique no símbolo de qualquer layer. Observe que todas
as layers serão desmarcadas não sendo mais visualizadas. Se você repetir este processo todas
as layers serão visualizadas novamente.
2. Com o intuito de visualizar apenas a bacia hidrográfica do Rio Jucu, clique no símbolo da layer
bacia, deixando desmarcada a layer distrito.
MUDANDO O SÍMBOLO DE EXIBIÇÃO
O ArcMap™ deixa mudar as cores e símbolos para as características de exibição. Você pode mudar
o símbolo de polígono da layer bacia para outro símbolo.
1. Na tabela de conteúdo, clique sobre o símbolo de polígono da layer bacia para exibir a janela
Symbol Selector (Seleção de Símbolo).
2. Role a barra rolagem vertical até encontrar o símbolo Grassland, clicando-o.
3. Clique sobre o botão OK. A bacia hidrográfica do Rio Jucu será mostrada com o novo símbolo.
1 2
28
27
23
25
26
24

Você também pode abrir a caixa de diálogo de símbolo clicando com o botão direito sobre a layer e
escolhendo Properties no menu rápido que aparece e, posteriormente, clicando sobre a guia
Symbology. Para simplesmente mudar a cor do símbolo, clique com o botão direito sobre o símbolo
na tabela de conteúdos para exibir a paleta de cor.
ADICIONANDO GRÁFICOS
Você pode acrescentar texto e outros gráficos à sua exibição usando a barra de ferramentas Draw,
localizada na parte inferior do ArcMap™.
1. Clique sobre o botão New Text (Novo Texto). O ponteiro muda para o formato de cruz.
2. Mova o ponteiro de mouse para o centro da bacia hidrográfica do Rio Jucu e clique.
3. Na caixa de texto que aparece, digite o nome “Bacia Hidrográfica do Rio Jucu, ES” e pressione
Enter.
Uma linha pontilhada azul cercará o texto, enquanto o texto estiver selecionado. Você pode arrastar o
texto para uma nova posição clicando e arrastando com o mouse a caixa de texto e, posteriormente,
liberando o botão.
4. Quando você terminar de posicionar o texto, dê um clique duplo fora da caixa de texto para
desmarcá-la.
7. Na caixa de diálogo Add Data, selecione o arquivo shapefile (extensão .shp) escolas contido no
9. Desmarque a layer escolas, deixando ativada apenas a layer bacia.
3
1
2
3
1

CRIANDO UMA NOVA ARMAÇÃO DE DADOS
Uma armação de dados é um modo de agrupamento de um novo conjunto de layers desejadas.
Agora você irá adicionar uma nova armação de dados em seu projeto.
1. No menu Insert, clique sobre a opção Data Frame.
A nova armação irá aparecer no layout sendo listada na tabela de conteúdos.
2. Na tabela de conteúdos, clique com o botão direito sobre a opção New Data Frame e, na janela
de menu rápido, clique sobre a opção Properties.
3. Na guia General (Principal), apague o texto existente dentro da caixa de Name e escreva o nome
Limite Censitário.
4. No painel Units (Unidades) fixe as opções Map e Display para meters (metros).
1
nova armação
de dados 2
9
5
4
3
6
7
8

ADICIONANDO LAYERS DE DADOS
Você irá elaborar o mapa de Limite Censitário baseado no identificador (ID) de cada limite.
Primeiramente, você deverá adicionar a layer limite_censitário na armação Limite Censitário.
1. Na barra de ferramentas Standard (Padrão), clique sobre o botão Add Data .
3. Na caixa de diálogo Add Data, selecione o arquivo shapefile limite_censitario.shp.
4. Clique sobre o botão Add.
5. Uma mensagem será exibida avisando que os mapas não estão projetados. Mesmo assim, clique
sobre o botão OK.
A camada de dados é acrescentada na tabela de conteúdos e exibida na área de visualização.
COPIANDO UMA LAYER
Você deverá exibir as Escolas na armação de dados Limite Censitário. Você pode copiar os dados
da armação Bacia Hidográfica do Rio Jucu para dentro da armação Limite Censitário.
1. Clique com o botão direito do mouse sobre a layer escolas da armação Bacia Hidrográfica do
Rio Jucu e, na janela de menu rápido, clique sobre a opção Copy.
2. Clique com o botão direito do mouse sobre a armação Limite Censitário e, na janela de menu
rápido, clique sobre a opção Paste Layer(s).
3. Na armação Limite Censitário, marque a layer escolas para visualizá-la.
2
3
4
1 2
3

EXIBINDO CARACTERÍSTICAS POR CATEGORIA
Por padrão, todas as layers são exibidas com alguma simbologia após sua adição numa armação.
Você também pode formatá-las individualmente visando alterar suas características. Neste caso,
iremos alterar a exibição da layer limite_censitario.
1. Na tabela de conteúdos, clique com o botão direito do mouse sobre a layer limite_censitario e,
na janela de menu rápido, clique na opção Properties.
2. Na caixa de diálogos Layer Properties, clique na guia Symbology. Todos os limites censitários
são atualmente exibidos usando o mesmo símbolo (a mesma cor de sólida).
3. Na caixa de exibição Show, clique sobre Categories. Posteriormente, clique na opção Unique
values.
4. No dropdow Value Field, selecione o campo ID_LIMITES.
5. Clique sobre o botão Add All Values. Observe que agora, cada limite censitário é exibido com
uma única cor.
6. Desmarque a opção <all other values>.
7. Apague as palavras contidas na frente de <all other values> e <Heading>.
8. No dropdown da opção Color Scheme selecione uma paleta de cor desejada.
9. Clique sobre o botão OK. Os limites censitários são agora exibidos individualizados com
coloração específica.
Abaixo é possível visualizar os limites censitários exibidos com cores diferentes.
FAZENDO O LAYOUT DE UM MAPA
O ArcMap™ permite que se trabalhe com dados num plano de layout. Os dados visualizados no
layout podem ser explorados e editados. O plano de layout pode ser impresso em vários formatos.
Todas as ferramentas e opções disponíveis na visualização dos dados também estão disponíveis no
layout de visualização.
Você pode mudar o tamanho e orientação da página da visualização do layout. Neste caso, você
criará um layout com tamanho A4 e com orientação de paisagem.
2
3 8
4
95
6 7
1

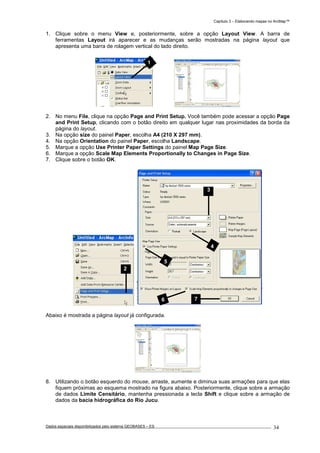

1. Clique sobre o menu View e, posteriormente, sobre a opção Layout View. A barra de
ferramentas Layout irá aparecer e as mudanças serão mostradas na página layout que
apresenta uma barra de rolagem vertical do lado direito.
2. No menu File, clique na opção Page and Print Setup. Você também pode acessar a opção Page
and Print Setup, clicando com o botão direito em qualquer lugar nas proximidades da borda da
página do layout.
3. Na opção size do painel Paper, escolha A4 (210 X 297 mm).
4. Na opção Orientation do painel Paper, escolha Landscape.
5. Marque a opção Use Printer Paper Settings do painel Map Page Size.
6. Marque a opção Scale Map Elements Proportionally to Changes in Page Size.
Abaixo é mostrada a página layout já configurada.
8. Utilizando o botão esquerdo do mouse, arraste, aumente e diminua suas armações para que elas
fiquem próximas ao esquema mostrado na figura abaixo. Posteriormente, clique sobre a armação
de dados Limite Censitário, mantenha pressionada a tecla Shift e clique sobre a armação de
dados da bacia hidrográfica do Rio Jucu.
3
4
6 7
5
2
1

9. Na barra de ferramentas Draw, clique sobre o botão Drawing e, posteriormente, clique sobre a
opção Distribute (distribuir). Então clique sobre a opção Make Same Size (Manter o mesmo
tamanho).
Ambas as armações de dados encontram-se agora do mesmo tamanho.
Agora vamos aplicar zoom sobre a página de layout. Por padrão, o tamanho de mapa é fixado para
que você possa vê-lo como todo.
10. Clique na ferramenta de layout Zoom to 100% . A página é exibida no tamanho impresso
normal para que você possa ver mais detalhes.
11. Clique no botão Pan (mão) e arraste o mapa para que você possa ver o nome bacia
hidrográfica do Rio Jucu.
9
11
10

12. Clique no botão Zoom Whole Page (Zoom para toda página) da barra de ferramenta Layout
para ver a página inteira novamente.
Agora estamos prontos para inserirmos o título, legendas, setas de Norte e as barras de escala nas
armações de dados.
13. Na barra de menus, clique em Insert e posteriormente na opção Title (título). Na caixa de diálogo
que aparece, digite o título LIMITES CENSITÁRIOS DO DISTRITO DE ARACÊ, DOMINGOS
MARTINS, ES e pressione Enter.
14. Na barra de ferramenta Draw, clique sobre o dropdown Font Size e altere o tamanho da fonte do
texto para 20 pontos.
Na barra de ferramentas Draw você pode mudar o formato de textos (fonte, tamanho, cor, e assim por
diante) e elementos gráficos como caixas, linhas e círculos de seu mapa.
15. Clique sobre a armação de dados bacia hidrográfica do Rio Jucu para realçá-la e ativá-la.
16. No menu Insert clique sobre Legend.
O gerenciador de legenda irá aparecer.
17. Clique sobre o botão Avançar aceitando os parâmetros padrões de legenda (OBS: não coloque
título (Title) na legenda e se quiser coloque fundo (background). Finalmente, clique no botão
Finish para terminar.
16
14
12
13
Veja o resultado

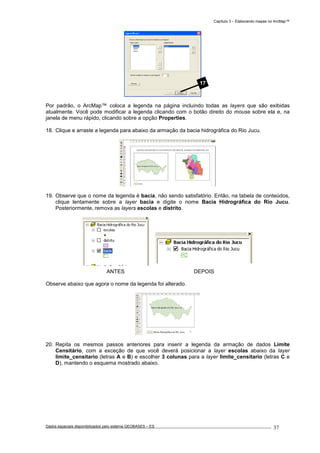

Por padrão, o ArcMap™ coloca a legenda na página incluindo todas as layers que são exibidas
atualmente. Você pode modificar a legenda clicando com o botão direito do mouse sobre ela e, na
janela de menu rápido, clicando sobre a opção Properties.
18. Clique e arraste a legenda para abaixo da armação da bacia hidrográfica do Rio Jucu.
19. Observe que o nome da legenda é bacia, não sendo satisfatório. Então, na tabela de conteúdos,
clique lentamente sobre a layer bacia e digite o nome Bacia Hidrográfica do Rio Jucu.
Posteriormente, remova as layers escolas e distrito.
ANTES DEPOIS
Observe abaixo que agora o nome da legenda foi alterado.
20. Repita os mesmos passos anteriores para inserir a legenda da armação de dados Limite
Censitário, com a exceção de que você deverá posicionar a layer escolas abaixo da layer
limite_censitario (letras A e B) e escolher 3 colunas para a layer limite_censitario (letras C e
D), mantendo o esquema mostrado abaixo.
17

21. No menu Insert, clique sobre a opção North Arrow (Seta de Norte). O gerenciador de seta norte
(North Arrow Selector) irá aparecer.
22. Clique em ESRI North 7.
23. Clique no botão OK. Arraste a seta de Norte para a direita da legenda.
24. No menu Insert, clique na opção Scale Bar.
25. Na caixa gerenciadora de barra de escala, selecione a penúltima escala (Double Alternating
Scale Bar 1).
27. Clique e arraste a barra de escala para baixo da seta de Norte.
25
26
5
CA
B
D
24
22
23

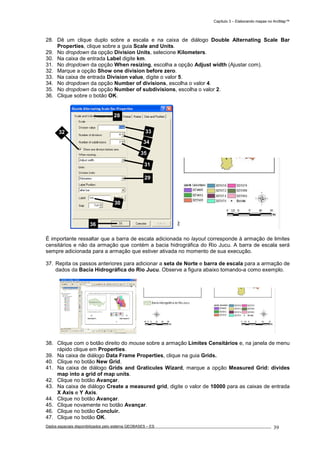

28. Dê um clique duplo sobre a escala e na caixa de diálogo Double Alternating Scale Bar
Properties, clique sobre a guia Scale and Units.
29. No dropdown da opção Division Units, selecione Kilometers.
30. Na caixa de entrada Label digite km.
31. No dropdown da opção When resizing, escolha a opção Adjust width (Ajustar com).
32. Marque a opção Show one division before zero.
33. Na caixa de entrada Division value, digite o valor 5.
34. No dropdown da opção Number of divisions, escolha o valor 4.
35. No dropdown da opção Number of subdivisions, escolha o valor 2.
É importante ressaltar que a barra de escala adicionada no layout corresponde à armação de limites
censitários e não da armação que contém a bacia hidrográfica do Rio Jucu. A barra de escala será
sempre adicionada para a armação que estiver ativada no momento de sua execução.
37. Repita os passos anteriores para adicionar a seta de Norte e barra de escala para a armação de
dados da Bacia Hidrográfica do Rio Jucu. Observe a figura abaixo tomando-a como exemplo.
38. Clique com o botão direito do mouse sobre a armação Limites Censitários e, na janela de menu
rápido clique em Properties.
39. Na caixa de diálogo Data Frame Properties, clique na guia Grids.
40. Clique no botão New Grid.
41. Na caixa de diálogo Grids and Graticules Wizard, marque a opção Measured Grid: divides
map into a grid of map units.
42. Clique no botão Avançar.
43. Na caixa de diálogo Create a measured grid, digite o valor de 10000 para as caixas de entrada
X Axis e Y Axis.
44. Clique no botão Avançar.
45. Clique novamente no botão Avançar.
46. Clique no botão Concluir.
28
29
30
31
32 33
34
35
36

Veja o resultado na figura abaixo.
Repita as mesmas operações anteriores para a armação de dados da Bacia Hidrográfica do Rio
Jucu, com a exceção de que o intervalo das grades do eixo X e Y deverão ser de 20000 m pois a
área é muito maior.
Veja o resultado abaixo:
38
41
42
47
39
40
43
44
45 46

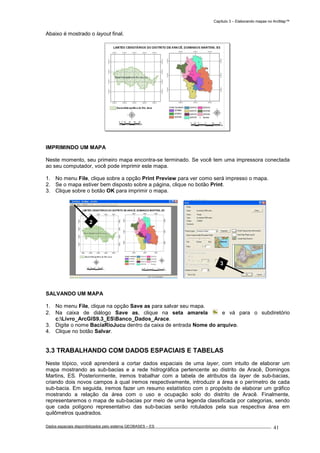

Abaixo é mostrado o layout final.
IMPRIMINDO UM MAPA
Neste momento, seu primeiro mapa encontra-se terminado. Se você tem uma impressora conectada
ao seu computador, você pode imprimir este mapa.
1. No menu File, clique sobre a opção Print Preview para ver como será impresso o mapa.
2. Se o mapa estiver bem disposto sobre a página, clique no botão Print.
3. Clique sobre o botão OK para imprimir o mapa.
SALVANDO UM MAPA
1. No menu File, clique na opção Save as para salvar seu mapa.
2. Na caixa de diálogo Save as, clique na seta amarela e vá para o subdiretório
c:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
3. Digite o nome BaciaRioJucu dentro da caixa de entrada Nome do arquivo.
4. Clique no botão Salvar.
3.3 TRABALHANDO COM DADOS ESPACIAIS E TABELAS
Neste tópico, você aprenderá a cortar dados espaciais de uma layer, com intuito de elaborar um
mapa mostrando as sub-bacias e a rede hidrográfica pertencente ao distrito de Aracê, Domingos
Martins, ES. Posteriormente, iremos trabalhar com a tabela de atributos da layer de sub-bacias,
criando dois novos campos à qual iremos respectivamente, introduzir a área e o perímetro de cada
sub-bacia. Em seguida, iremos fazer um resumo estatístico com o propósito de elaborar um gráfico
mostrando a relação da área com o uso e ocupação solo do distrito de Aracê. Finalmente,
representaremos o mapa de sub-bacias por meio de uma legenda classificada por categorias, sendo
que cada polígono representativo das sub-bacias serão rotulados pela sua respectiva área em
quilômetros quadrados.
2
3

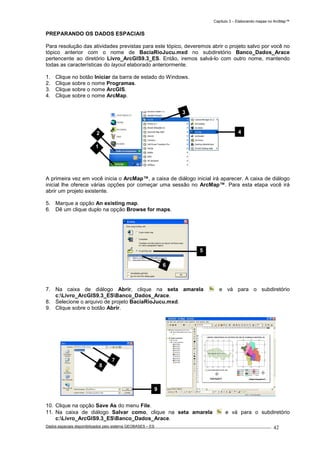

PREPARANDO OS DADOS ESPACIAIS
Para resolução das atividades previstas para este tópico, deveremos abrir o projeto salvo por você no
tópico anterior com o nome de BaciaRioJucu.mxd no subdiretório Banco_Dados_Arace
pertencente ao diretório Livro_ArcGIS9.3_ES. Então, iremos salvá-lo com outro nome, mantendo
todas as características do layout elaborado anteriormente.
A primeira vez em você inicia o ArcMap™, a caixa de diálogo inicial irá aparecer. A caixa de diálogo
inicial lhe oferece várias opções por começar uma sessão no ArcMap™. Para esta etapa você irá
abrir um projeto existente.
5. Marque a opção An existing map.
6. Dê um clique duplo na opção Browse for maps.
7. Na caixa de diálogo Abrir, clique na seta amarela e vá para o subdiretório
8. Selecione o arquivo de projeto BaciaRioJucu.mxd.
9. Clique sobre o botão Abrir.
10. Clique na opção Save As do menu File.
11. Na caixa de diálogo Salvar como, clique na seta amarela e vá para o subdiretório
5
6
7
8
9
2 4
3
1

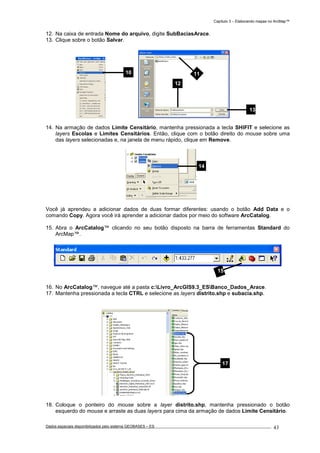

12. Na caixa de entrada Nome do arquivo, digite SubBaciasArace.
13. Clique sobre o botão Salvar.
14. Na armação de dados Limite Censitário, mantenha pressionada a tecla SHIFIT e selecione as
layers Escolas e Limites Censitários. Então, clique com o botão direito do mouse sobre uma
das layers selecionadas e, na janela de menu rápido, clique em Remove.
Você já aprendeu a adicionar dados de duas formar diferentes: usando o botão Add Data e o
comando Copy. Agora você irá aprender a adicionar dados por meio do software ArcCatalog.
15. Abra o ArcCatalog™ clicando no seu botão disposto na barra de ferramentas Standard do
ArcMap™.
16. No ArcCatalog™, navegue até a pasta c:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
17. Mantenha pressionada a tecla CTRL e selecione as layers distrito.shp e subacia.shp.
18. Coloque o ponteiro do mouse sobre a layer distrito.shp, mantenha pressionado o botão
esquerdo do mouse e arraste as duas layers para cima da armação de dados Limite Censitário.
14
15
10 11
12
13
17

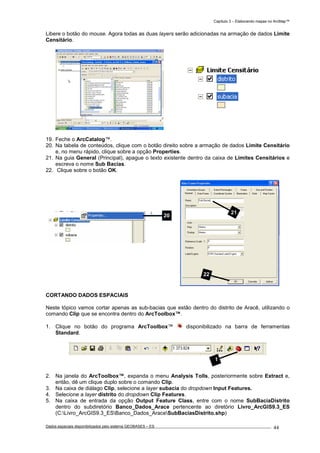

Libere o botão do mouse. Agora todas as duas layers serão adicionadas na armação de dados Limite
Censitário.
19. Feche o ArcCatalog™.
20. Na tabela de conteúdos, clique com o botão direito sobre a armação de dados Limite Censitário
e, no menu rápido, clique sobre a opção Properties.
21. Na guia General (Principal), apague o texto existente dentro da caixa de Limites Censitários e
escreva o nome Sub Bacias.
CORTANDO DADOS ESPACIAIS
Neste tópico vamos cortar apenas as sub-bacias que estão dentro do distrito de Aracê, utilizando o
comando Clip que se encontra dentro do ArcToolbox™.
1. Clique no botão do programa ArcToolbox™ disponibilizado na barra de ferramentas
Standard.
2. Na janela do ArcToolbox™, expanda o menu Analysis Tolls, posteriormente sobre Extract e,
então, dê um clique duplo sobre o comando Clip.
3. Na caixa de diálago Clip, selecione a layer subacia do dropdown Input Features.
4. Selecione a layer distrito do dropdown Clip Features.
5. Na caixa de entrada da opção Output Feature Class, entre com o nome SubBaciaDistrito
dentro do subdiretório Banco_Dados_Arace pertencente ao diretório Livro_ArcGIS9.3_ES
(C:Livro_ArcGIS9.3_ESBanco_Dados_AraceSubBaciasDistrito.shp)
20
1
21
22

Após o processamento do corte das sub-bacias hidrográficas em relação ao distrito, será mostrado
uma caixa de mensagem relatando que o processamento foi executado com sucesso.
7. Clique sobre o botão Close da caixa de mensagem Clip.
8. A nova layer SubBaciaDistrito será acrescentada na tabela de conteúdo da armação de dados
Sub Bacias.
9. Desmarque as layers distrito e subacia, deixando habilitada apenas a layer SubBaciaDistrito.
10. No menu View, clique sobre a opção Data View e veja o resultado obtido
11. Feche o programa ArcToolbox™ clicando no botão x .
CRIANDO NOVOS CAMPOS NUMA TABELA DE ATRIBUTO
Neste tópico, iremos trabalhar com a tabela de atributos da layer SubBaciaDistrito, criando dois
novos campos à qual iremos, respectivamente, introduzir a área e o perímetro de cada sub-bacia que
faz parte do distrito de Aracê.
Para você calcular a área e o perímetro das sub-bacias que fazem parte do distrito de Aracê serão
necessários acrescentar dois novos campos na tabela de atributo da layer SubBaciaDistrito
chamados Area e Perimetro.
3. Clique com o botão direito do mouse sobre a layer SubBaciaDistrito e, na janela de menu
rápido, clique sobre a opção Open Attribute Table.
11
10
9
87
2 54
3
6

2. Clique sobre o botão Options abaixo da tabela Attributes of SubBaciaDistrito e,
posteriormente, sobre a opção Add Field.
3. Na caixa de diálogo Add Field, digite Area para opção Name.
4. No dropdown da opção Type selecione a opção Double.
Neste momento, você pode visualizar o novo campo da tabela de atributos.
6. Repita os passos anteriores para criar um novo campo com o nome de Perimetro (Tipo de dado
Double).
Veja o resultado dos novos campos criados na figura abaixo.
CALCULANDO A ÁREA E O PERÍMETRO DE POLÍGONOS
Você deverá calcular a área em metros quadrados e o perímetro em metros para as sub-bacias
pertencentes ao distrito de Aracê. Para fazer esta operação, você usará a função de edição do
ArcMap™.
1. Na barra de ferramentas Standard, clique sobre o botão Editor Toolbar . A barra de
ferramentas Editor irá aparecer.
2. Clique no botão Editor e posteriormente na opção Start Editing (Iniciar edição). Se alguma caixa
de mensagem aparecer, clique sobre o botão Start Editing.
3. Clique com o botão direito do mouse sobre o campo Area e, posteriormente, sobre a opção
Calculate Geometry. A Calculadora geométrica irá aparecer.
3
4
5
1
1
2

4. Na caixa de diálogo Calculate Geometry, selecione Area para a opção Property.
5. Selecione Square Meters [sq m].
6. Clique sobre o botão OK
Veja o resultado na figura abaixo da área de cada sub-bacia hidrográfica calculada em metros
quadrados.
7. Clique com o botão direito do mouse sobre o campo Perimetro e posteriormente sobre a opção
Calculate Geometry. A Calculadora geométrica aparecerá.
8. Na caixa de diálogo Calculate Geometry, selecione Perimeter para a opção Properties
9. Selecione Meters [m].
Veja o resultado na figura abaixo do perímetro de cada sub-bacia hidrográfica calculado em metros.
11. Na barra de ferramentas Editor, clique sobre o botão Editor e posteriormente sobre a opção
Stop Editing.
12. Clique sobre o botão Sim para salvar a edição.
13. Feche a barra de ferramentas Editor e a tabela de atributos SubBaciaDistrito.
ROTULANDO DADOS ESPACIAIS
Neste tópico, você irá criar dois novos campos na tabela de atributo da layer SubBaciaDistrito com o
intuito de adicionar as unidades de área em quilômetros quadrados (km
2
) e perímetro em quilômetro
4
5
6
11
3
2

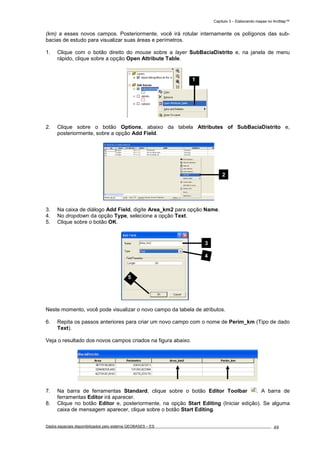

(km) a esses novos campos. Posteriormente, você irá rotular internamente os polígonos das sub-
bacias de estudo para visualizar suas áreas e perímetros.
1. Clique com o botão direito do mouse sobre a layer SubBaciaDistrito e, na janela de menu
rápido, clique sobre a opção Open Attribute Table.
2. Clique sobre o botão Options, abaixo da tabela Attributes of SubBaciaDistrito e,
posteriormente, sobre a opção Add Field.
3. Na caixa de diálogo Add Field, digite Area_km2 para opção Name.
4. No dropdown da opção Type, selecione a opção Text.
Neste momento, você pode visualizar o novo campo da tabela de atributos.
6. Repita os passos anteriores para criar um novo campo com o nome de Perim_km (Tipo de dado
Text).
Veja o resultado dos novos campos criados na figura abaixo.
7. Na barra de ferramentas Standard, clique sobre o botão Editor Toolbar . A barra de
ferramentas Editor irá aparecer.
8. Clique no botão Editor e, posteriormente, na opção Start Editing (Iniciar edição). Se alguma
caixa de mensagem aparecer, clique sobre o botão Start Editing.
1
3
4
5
2

9. Na tabela de atributos SubBaciaDistrito, digite os valores mostrados abaixo para as linhas dos
campos Area_km2 e Perim_km.
10. Na barra de ferramentas Editor, clique sobre o botão Editor e, posteriormente, sobre a opção
Stop Editing.
12. Feche a barra de ferramentas Editor e a tabela de atributos SubBaciaDistrito.
13. Clique com o botão direito sobre a layer SubBaciaDistrito e, na janela de menu rápido, clique
sobre a opção Properties.
14. Na caixa de diálogo Layer Properties, clique na guia Labels.
15. Marque a opção Label features in this layers.
16. No dropdown da opção Label Field, selecione o campo Area_km2.
17. Marque a opção Bold (Negrito).
10
14
16
17
18
15
8
Texto a ser
digitado
Texto a ser
digitado
13

Veja na figura abaixo o resultado da rotulação. Observe que cada sub-bacia hidrográfica que
compreende o distrito de Aracê ficou representado pela sua respectiva área em quilômetros
quadrados.
EXIBINDO CARACTERÍSTICAS POR CATEGORIA
Como já visto anteriormente, você vai exibir características por categorias com o intuito de
representar as três sub-bacias que compreendem o distrito de Aracê com cores diferentes.
1. Clique com o botão direito do mouse sobre a armação de dados Sub Bacias e na janela de
menu rápido clique sobre a opção Activate.
2. Clique com o botão direito do mouse sobre a layer uso_solo e, na janela de menu rápido, clique
sobre a opção Remove.
3. Clique com o botão direito sobre a layer SubBaciaDistrito e, na janela de menu rápido, clique
sobre a opção Properties.
4. Clique na guia Symbology. Todas as sub-bacias hidrográficas serão atualmente exibidas
usando o mesmo símbolo (mesma cor de sólida).
5. Na caixa de exibição Show, clique sobre Categories e, posteriormente, sobre a opção Unique
values.
6. No dropdown Value Field, selecione o campo NOME.
7. Desmarque a opção all values other values.
8. Apague o texto escrito à frente de Heading (cabeçalho).
9. Clique sobre o botão Add All Values. Observe que agora cada sub-bacia é exibida com uma
única cor.
10. No dropdown da opção Color Scheme, selecione uma paleta de cor desejada.
9
6
5 10
11
7
4
8

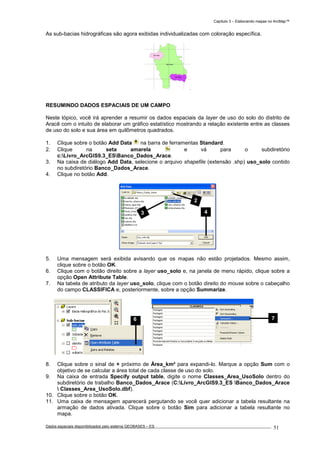

As sub-bacias hidrográficas são agora exibidas individualizadas com coloração específica.
RESUMINDO DADOS ESPACIAIS DE UM CAMPO
Neste tópico, você irá aprender a resumir os dados espaciais da layer de uso do solo do distrito de
Aracê com o intuito de elaborar um gráfico estatístico mostrando a relação existente entre as classes
de uso do solo e sua área em quilômetros quadrados.
2. Clique na seta amarela e vá para o subdiretório
3. Na caixa de diálogo Add Data, selecione o arquivo shapefile (extensão .shp) uso_solo contido
no subdiretório Banco_Dados_Arace.
5. Uma mensagem será exibida avisando que os mapas não estão projetados. Mesmo assim,
clique sobre o botão OK.
6. Clique com o botão direito sobre a layer uso_solo e, na janela de menu rápido, clique sobre a
opção Open Attribute Table.
7. Na tabela de atributo da layer uso_solo, clique com o botão direito do mouse sobre o cabeçalho
do campo CLASSIFICA e, posteriormente, sobre a opção Summarize.
8. Clique sobre o sinal de + próximo de Área_km² para expandi-lo. Marque a opção Sum com o
objetivo de se calcular a área total de cada classe de uso do solo.
9. Na caixa de entrada Specify output table, digite o nome Classes_Area_UsoSolo dentro do
subdiretório de trabalho Banco_Dados_Arace (C:Livro_ArcGIS9.3_ES Banco_Dados_Arace
Classes_Area_UsoSolo.dbf).
11. Uma caixa de mensagem aparecerá pergutando se você quer adicionar a tabela resultante na
armação de dados ativada. Clique sobre o botão Sim para adicionar a tabela resultante no
mapa.
2
3 4
76

12. Clique com o botão direito sobre a tabela Classes_Area_UsoSolo e, na janela de menu rápido,
clique sobre a opção Open.
O ArcMap™ criará uma nova tabela com um registro para cada classe de uso do solo exibindo o
número total de ocorrência de cada classe além de sua área total em quilômetros quadrados.
ELABORANDO UM GRÁFICO ESTATÍSTICO
Agora você irá elaborar um gráfico de barras que mostre a relação entre o número de classes de uso
do solo e sua área total.
1. No menu Tools, aponte para a opção Graphs, e clique sobre a opção Create. O gerenciador de
gráficos irá aparecer.
2. Na caixa de diálogo Create Graph Wizard, no dropdown Graph type, selecione o tipo de gráfico
Horizontal Bar (Barra).
3. No dropdown Layer/Table, selecione a tabela Classes_Area_UsoSolo.
4. No dropdown Value field, selecione o campo Sum_Area_km².
5. No dropdown Y label field, selecione o campo CLASSIFICA.
6. Desmarque a opção Add to legend.
7. No dropdown Color, selecione a opção Palette.
8. No dropdown Color, selecione a paleta de cor intitulada Classic.
9. Clique no botão Next.
12
11
8
9
10
1

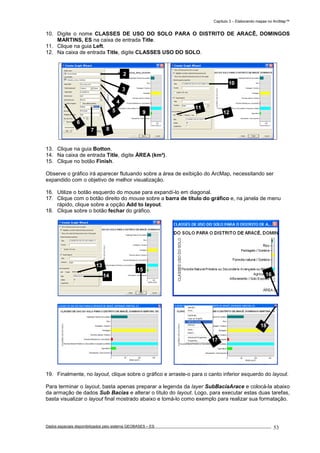

10. Digite o nome CLASSES DE USO DO SOLO PARA O DISTRITO DE ARACÊ, DOMINGOS
MARTINS, ES na caixa de entrada Title.
11. Clique na guia Left.
12. Na caixa de entrada Title, digite CLASSES USO DO SOLO.
13. Clique na guia Botton.
14. Na caixa de entrada Title, digite ÁREA (km²).
15. Clique no botão Finish.
Observe o gráfico irá aparecer flutuando sobre a área de exibição do ArcMap, necessitando ser
expandido com o objetivo de melhor visualização.
16. Utilize o botão esquerdo do mouse para expandí-lo em diagonal.
17. Clique com o botão direito do mouse sobre a barra de título do gráfico e, na janela de menu
rápido, clique sobre a opção Add to layout.
18. Clique sobre o botão fechar do gráfico.
19. Finalmente, no layout, clique sobre o gráfico e arraste-o para o canto inferior esquerdo do layout.
Para terminar o layout, basta apenas preparar a legenda da layer SubBaciaArace e colocá-la abaixo
da armação de dados Sub Bacias e alterar o título do layout. Logo, para executar estas duas tarefas,
basta visualizar o layout final mostrado abaixo e tomá-lo como exemplo para realizar sua formatação.
16
17
18
13
14
15
10
11
12
2
3
4
5
6
7 8
9

280000
280000
300000
300000
320000
320000
340000
340000
360000
360000
7700000
7700000
7720000
7720000
7740000
7740000
7760000
7760000
7780000
7780000
328,41 km²
42,77 km²
36,78 km²
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
SUB-BACIAS HIDROGRÁFICAS DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Bacia Hidrográfica do Rio Jucu Sub-bacias hidrográficas
Rio Barcelos
Rio Jucu Braço Sul
10 0 10 20 305
km
5 0 5 10 152,5
km
SALVANDO O MAPA ELABORADO
1. Para terminar este exercício, basta clicar sobre o botão Save da barra de ferramentas
Standard.
EXERCÍCIO DE APRENDIZAGEM
1. Com o intuito de aprimorar seus conhecimentos práticos, você deverá preparar um projeto
intitulado Bacia_Rio_Alegre.mxd com um layout final contendo os seguintes componentes:
ATIVIDADE DESCRIÇÃO
ARMAÇÃO DE DADOS 1
A armação 1 (da esquerda) deverá representar a bacia
hidrográfica do Rio Alegre e sua hidrografia.
ARMAÇÃO DE DADOS 2
A armação 2 (da direita) deverá representar o uso do solo da
bacia hidrográfica do Rio Alegre com a rotulação da área de
cada classe de uso.
GRÁFICO
Na parte inferior esquerda do layout, represente o gráfico que
mostre a relação da área (km
2
) com a classe de uso do solo.
ARQUIVOS A SEREM USADOS
NOME LOCAL
Bacia_Rio_Alegre.shp
C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegrehidrografia.shp
Uso_Solo.shp
NOME DO PROJETO A SER SALVO
NOME LOCAL
Bacia_Rio_Alegre.mxd C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegre

Capítulo 4 – Editando dados espaciais
EDITANDO DADOS
ESPACIAIS
4
CAPÍTULO
Neste capítulo você irá aprender a realizar a edição de algumas linhas vetoriais das vias urbanas do
distrito de Aracê, pertencentes ao município de Domingos Martins, ES. Portanto, você aprenderá a
digitalizar dados espaciais na tela do computador. Após as etapas de edição você irá preparar um
layout final mostrando a layer de vias interurbanas e urbanas do distrito de Aracê e da localidade de
Pedra Azul, respectivamente. Você aprenderá também a georeferenciar e projetar uma aerofoto
digital da localidade de Pedra Azul, pertencente ao distrito de Aracê. Além de todas as atividades que
você irá desenvolver neste capítulo, os seguintes layouts também serão elaborados:
• Vias urbanas e interurbanas do distrito de Aracê, Domingos Martins, ES (Figura 4.1); e
• Aerofoto georeferenciada para a localidade de Pedra Azul, Domingos Martins, ES (Figura 4.2).
280000
280000
300000
300000
7740000
7740000
7760000
7760000
BR-262
CANAL
MODOLO
PETERLE
PASSOS
GRECO
ULIANA
PITANGAPINTO
BELLON
287600
287600
287900
287900
288200
288200
7744900
7744900
7745200
7745200
VIAS URBANAS E INTERURBANAS DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
0 200 400100
m
Distrito
Vias urbanas
Distrito
Vias interurbanas
5 0 5 10 152.5
km
Figura 4.1 - Vias urbanas e interurbanas do distrito de Aracê, Domingos Martins, ES.
287200
287200
287400
287400
287600
287600
287800
287800
288000
288000
288200
288200
288400
288400
288600
288600
288800
288800
289000
289000
289200
289200
7744600
7744600
7744800
7744800
7745000
7745000
7745200
7745200
7745400
7745400
7745600
7745600
7745800
7745800
AEROFOTO GEOREFERENCIADA MOSTRANDO A LOCALIDADE DE PEDRA AZUL, DOMINGOS MARTINS, ES
100 0 100 20050
m
Figura 4.2 - Aerofoto georeferenciada para a localidade de Pedra Azul, Domingos Martins, ES.
Realizando a edição de dados espaciais no ArcMap™;
Georeferenciando uma aerofoto digital;
Projetando uma aerofoto digital; e
Alterando o sistema de projeção de um shapefile.

4.1 REALIZANDO A EDIÇÃO DE DADOS ESPACIAIS NO ARCMAP™
Para resolução das atividades previstas para este tópico, você deverá abrir o projeto salvo no tópico
anterior com o nome de SubBaciasArace.mxd, localizado no subdiretório Banco_Dados_Arace
pertencentes ao diretório c:Livro_ArcGIS 9.3_ES. Então, iremos salvá-lo com outro nome,
mantendo todas as características do layout elaborado anteriormente.
inicial lhe oferece várias opções para começar uma sessão no ArcMap™. Para esta, etapa você irá
abrir um projeto existente.
5. Marque a opção An existing map.
6. Dê um clique duplo na opção Browse for maps.
7. Na caixa de diálogo Abrir, clique na seta amarela e vá para o subdiretório
8. Selecione o arquivo de projeto SubBaciasArace.mxd.
10. Clique na opção Save As do menu File.
7
8
9
5
6
2 4
1
3

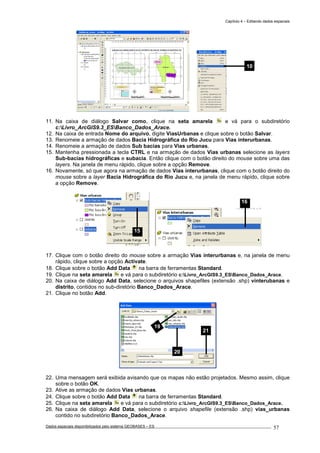

12. Na caixa de entrada Nome do arquivo, digite ViasUrbanas e clique sobre o botão Salvar.
13. Renomeie a armação de dados Bacia Hidrográfica do Rio Jucu para Vias interurbanas.
14. Renomeie a armação de dados Sub bacias para Vias urbanas.
15. Mantenha pressionada a tecla CTRL e na armação de dados Vias urbanas selecione as layers
Sub-bacias hidrográficas e subacia. Então clique com o botão direito do mouse sobre uma das
layers. Na janela de menu rápido, clique sobre a opção Remove.
16. Novamente, só que agora na armação de dados Vias interurbanas, clique com o botão direito do
mouse sobre a layer Bacia Hidrográfica do Rio Jucu e, na janela de menu rápido, clique sobre
a opção Remove.
17. Clique com o botão direito do mouse sobre a armação Vias interurbanas e, na janela de menu
rápido, clique sobre a opção Activate.
20. Na caixa de diálogo Add Data, selecione o arquivos shapefiles (extensão .shp) vinterubanas e
distrito, contidos no sub-diretório Banco_Dados_Arace.
22. Uma mensagem será exibida avisando que os mapas não estão projetados. Mesmo assim, clique
sobre o botão OK.
23. Ative as armação de dados Vias urbanas.
26. Na caixa de diálogo Add Data, selecione o arquivo shapefile (extensão .shp) vias_urbanas
contido no subdiretório Banco_Dados_Arace.
19
20
21
16
15
10

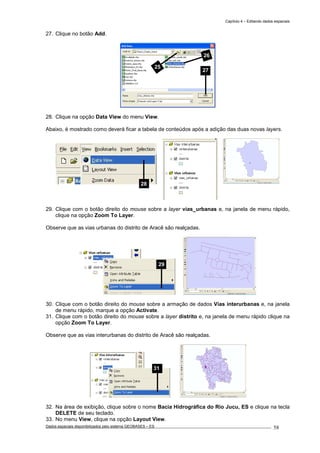

28. Clique na opção Data View do menu View.
Abaixo, é mostrado como deverá ficar a tabela de conteúdos após a adição das duas novas layers.
29. Clique com o botão direito do mouse sobre a layer vias_urbanas e, na janela de menu rápido,
clique na opção Zoom To Layer.
Observe que as vias urbanas do distrito de Aracê são realçadas.
30. Clique com o botão direito do mouse sobre a armação de dados Vias interurbanas e, na janela
de menu rápido, marque a opção Activate.
31. Clique com o botão direito do mouse sobre a layer distrito e, na janela de menu rápido clique na
opção Zoom To Layer.
Observe que as vias interurbanas do distrito de Aracê são realçadas.
32. Na área de exibição, clique sobre o nome Bacia Hidrográfica do Rio Jucu, ES e clique na tecla
DELETE de seu teclado.
33. No menu View, clique na opção Layout View.
31
28
29
25
26
27

34. Na página do Layout, delete o gráfico, os restígios de legenda e as barras de escalas.
Abaixo, é mostrado como deverá ficar o layout.
35. Dê um clique duplo sobre o título do layout e, na caixa de diálogo Properties, digite VIAS
URBANAS E INTERURBANAS DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES.
37. No dropdown Font Size clique sobre o tamanho de fonte 18.
Agora, estamos prontos para iniciar o processo de edição de algumas vias urbanas que não se
encontram dispostas sobre a layer vias_urbanas.
DIGITALIZANDO VIAS URBANAS DO DISTRITO DE ARACÊ
Neste tópico, você vai digitalizar, na tela do computador, algumas vias urbanas da localidade de
Pedra Azul, distrito de Aracê. Observe, na figura, abaixo como se encontra a layer atual de vias
urbanas e como deverá ficar após a digitalização (linhas em azul) usando as ferramentas de edição
do ArcMap™.
VIAS URBANAS ANTES DA
EDIÇÃO
VIAS URBANAS APÓS A
EDIÇÃO
1. No menu View, clique em Data View.
37
35
36
33

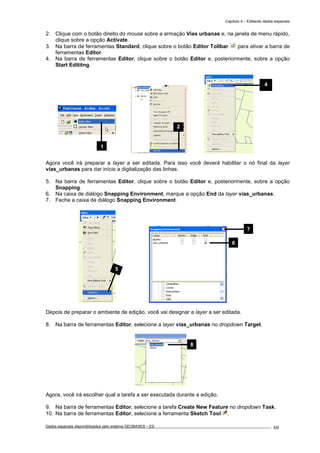

2. Clique com o botão direito do mouse sobre a armação Vias urbanas e, na janela de menu rápido,
clique sobre a opção Activate.
3. Na barra de ferramentas Standard, clique sobre o botão Editor Tollbar para ativar a barra de
ferramentas Editor.
Start Edititng.
Agora você irá preparar a layer a ser editada. Para isso você deverá habilitar o nó final da layer
vias_urbanas para dar início a digitalização das linhas.
Snapping.
6. Na caixa de diálogo Snapping Environment, marque a opção End da layer vias_urbanas.
7. Feche a caixa de diálogo Snapping Environment.
Depois de preparar o ambiente de edição, você vai designar a layer a ser editada.
8. Na barra de ferramentas Editor, selecione a layer vias_urbanas no dropdown Target.
Agora, você irá escolher qual a tarefa a ser executada durante a edição.
9. Na barra de ferramentas Editor, selecione a tarefa Create New Feature no dropdown Task.
10. Na barra de ferramentas Editor, selecione a ferramenta Sketch Tool .
2
8
6
7
4
1
5

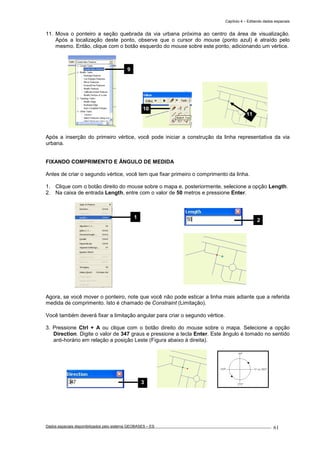

11. Mova o ponteiro a seção quebrada da via urbana próxima ao centro da área de visualização.
Após a localização deste ponto, observe que o cursor do mouse (ponto azul) é atraído pelo
mesmo. Então, clique com o botão esquerdo do mouse sobre este ponto, adicionando um vértice.
Após a inserção do primeiro vértice, você pode iniciar a construção da linha representativa da via
urbana.
FIXANDO COMPRIMENTO E ÂNGULO DE MEDIDA
Antes de criar o segundo vértice, você tem que fixar primeiro o comprimento da linha.
1. Clique com o botão direito do mouse sobre o mapa e, posteriormente, selecione a opção Length.
2. Na caixa de entrada Length, entre com o valor de 50 metros e pressione Enter.
Agora, se você mover o ponteiro, note que você não pode esticar a linha mais adiante que a referida
medida de comprimento. Isto é chamado de Constraint (Limitação).
Você também deverá fixar a limitação angular para criar o segundo vértice.
3. Pressione Ctrl + A ou clique com o botão direito do mouse sobre o mapa. Selecione a opção
Direction. Digite o valor de 347 graus e pressione a tecla Enter. Este ângulo é tomado no sentido
anti-horário em relação a posição Leste (Figura abaixo à direita).
11
2
1
9
10
3

CRIANDO UM VÉRTICE RELATIVO AO ÚLTIMO VÉRTICE
Freqüentemente, são calculados pontos de construção relativos ao último ponto registrado. Usando a
caixa de entrada Delta X, Y, você pode adicionar um vértice relativo.
1. Pressione Ctrl + D ou clique com o botão direito do mouse sobre o mapa e selecione a opção
Delta X, Y. Entre com o valor "32" para o X e "-7" para o Y. Pressione Enter para adicionar o
novo ponto. Isto significa que o novo vértice ficou no cruzamento da posição de 32 metros no eixo
X e -7 metros no eixo Y (plano cartesiano da matemática).
CRIANDO UM VÉRTICE PARALELO À UMA LINHA EXISTENTE
Você pode definir a medida de ângulo para pontos acrescentados ao esboço de vários modos:
fixando um valor absoluto como você fez no primeiro passo deste exercício, ou você pode usar os
ângulos de características existentes.
1. Clique com o botão direito do mouse sobre linha de via urbana localizada abaixo da que estamos
digitalizando. Então, clique sobre a opção Parallel.
2. Pressione Ctrl + L ou clique com o botão direito do mouse e escolha a opção Lenght. Digite o
valor de 20 m e pressione Enter.
CRIANDO UM NOVO VÉRTICE USANDO COORDENADAS ABSOLUTAS
É muito comum usarmos coordenadas absolutas X e Y para criarmos novos vértices. Vamos
adicionar o próximo vértice usando coordenadas absolutas.
1. Clique com o botão direito do mouse sobre o mapa e selecione a opção Absolute X, Y. Digite
"287885" para X e "7745163" para Y e pressione Enter. Essas são as novas coordenadas UTM
do novo vértice.
TERMINANDO A DIGITALIZAÇÃO DE UMA LINHA
Para terminar o esboço e criar e conectar a linha digitalizada à outra linha existente, você precisa
juntar o último ponto da linha (endpoint) a um ponto de outra linha.
1. Mova o ponteiro do mouse até que o mesmo seja atraído pelo ponto da linha localizada à sua
frente (veja figura abaixo). Dê um clique duplo para adicionar o último ponto e criar uma
característica.
21
1
1

2. Agora que você adicionou uma nova linha (estrada) a seu mapa, você deverá repetir alguns dos
passos anteriores para digitalizar as duas linhas mostradas abaixo.
ADICIONANDO ATRIBUTOS PARA AS LINHAS DIGITALIZADAS
Agora, você irá adicionar o nome e o tipo de cada via urbana que você digitalizou.
1. Na barra de ferramentas Editor, clique sobre o botão Edit Toll e selecione a primeira linha que
você digitalizou.
2. Na barra de ferramentas Editor, clique sobre o botão Attribute . Então, digite os textos
CANAL para NOME e RUA para TIPO e clique sobre a tecla Enter.
3. Repita os passos 1 e 2 para realizar a entrada do nome e do tipo das duas últimas vias urbanas
que você digitalizou. Para tanto, entre com os nomes mostrados na tabela abaixo.
Penúltima via urbana digitalizada Nome: CANAL e TIPO: RUA
Última via urbana digitalizada Nome: PASSOS e TIPO: RUA
SALVANDO TODAS AS EDIÇÕES REALIZADAS
1. Na barra de ferramentas Editor, clique na opção Stop Editing do menu Editor.
3. Feche a barra de ferramentas Editor.
Linha já
digitalizada
Nova linha a ser
digitalizada
Nova linha a ser
digitalizada
2
1

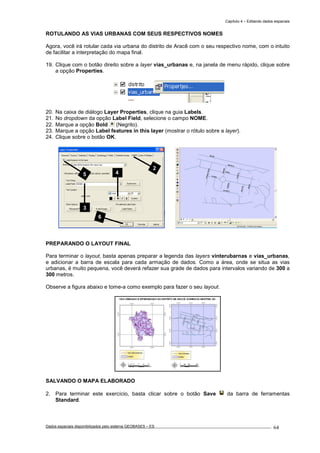

ROTULANDO AS VIAS URBANAS COM SEUS RESPECTIVOS NOMES
Agora, você irá rotular cada via urbana do distrito de Aracê com o seu respectivo nome, com o intuito
de facilitar a interpretação do mapa final.
19. Clique com o botão direito sobre a layer vias_urbanas e, na janela de menu rápido, clique sobre
a opção Properties.
20. Na caixa de diálogo Layer Properties, clique na guia Labels.
21. No dropdown da opção Label Field, selecione o campo NOME.
22. Marque a opção Bold (Negrito).
23. Marque a opção Label features in this layer (mostrar o rótulo sobre a layer).
PREPARANDO O LAYOUT FINAL
Para terminar o layout, basta apenas preparar a legenda das layers vinterubarnas e vias_urbanas,
e adicionar a barra de escala para cada armação de dados. Como a área, onde se situa as vias
urbanas, é muito pequena, você deverá refazer sua grade de dados para intervalos variando de 300 a
300 metros.
Observe a figura abaixo e tome-a como exemplo para fazer o seu layout.
SALVANDO O MAPA ELABORADO
2. Para terminar este exercício, basta clicar sobre o botão Save da barra de ferramentas
Standard.
2
3
4
6
5

4.2 GEOREFERENCIANDO UMA AEROFOTO DIGITAL
Neste tópico, você irá aprender a georeferenciar uma aerofoto digital da localidade de Pedra Azul,
pertencente ao distrito de Aracê, Domingos Martins, ES.
O georeferencimento é uma transformação geométrica que relaciona coordenadas da imagem (linha
e coluna) com coordenadas X e Y conhecidas (Exemplo: coordenadas UTM ou geográficas) de um
mapa ou pontos coletados diretamente no campo com o aparelho GPS.
Para a realização do registro são necessários:
1.Escolher os pontos de controle: pontos possíveis de serem identificadas de modo preciso num
mapa que já apresentam coordenadas X e Y conhecidas ou coleta dos pontos diretamente no
campo por meio do aparelho GPS. Estes pontos podem ser cruzamentos de estradas, escolas,
pontes etc;
2.Definir a equação de mapeamento: equação matemática, normalmente primeiro, segundo ou
terceiro grau, que fará a reamostragem dos pixels; e
3.Definir o processo de interpolação: vizinho mais próximo, bilinear ou convulução cúbica.
A equação do mapeamento escolhida irá comparar as coordenadas da imagem de origem com os
novos pontos de controle (novas coordenadas X e Y) realizando a transformação para o novo sistema
de coordenadas.
A transformação de 1
a
ordem irá deslocar a imagem para cima, para baixo, para a direita e para
esquerda, registrando a imagem por inteira. Já as transformações de 2
a
e 3
a
ordens irão utilizar
equações polinominais, registrando a imagem de maneira não uniforme. Na maioria das vezes, a
transformação utilizada é a de primeira ordem.
Para georeferenciar a aerofoto digital da localidade de Pedra Azul, pertencente ao distrito de Aracê,
siga os passos abaixo:
1. Clique sobre o botão New Map File da barra de ferramenta Standard. Agora, um novo projeto
irá aparecer.
4. Na caixa de diálogo Add Data, selecione o arquivo de imagem Aerofoto_PedraAzul_junho2003.tif
contido no subdiretório Banco_Dados_Arace.
6. Uma mensagem será exibida avisando que a imagem não está projetada. Mesmo assim, clique
sobre o botão OK. Abaixo, é mostrada a imagem na área de visualização.
3
4
5

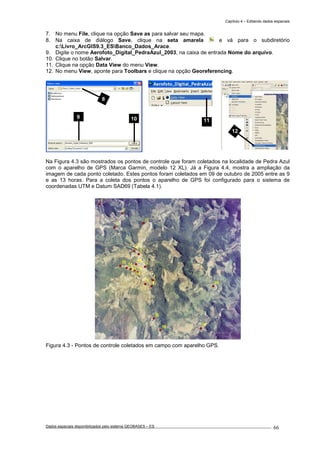

7. No menu File, clique na opção Save as para salvar seu mapa.
8. Na caixa de diálogo Save, clique na seta amarela e vá para o subdiretório
9. Digite o nome Aerofoto_Digital_PedraAzul_2003, na caixa de entrada Nome do arquivo.
11. Clique na opção Data View do menu View.
12. No menu View, aponte para Toolbars e clique na opção Georeferencing.
Na Figura 4.3 são mostrados os pontos de controle que foram coletados na localidade de Pedra Azul
com o aparelho de GPS (Marca Garmin, modelo 12 XL). Já a Figura 4.4, mostra a ampliação da
imagem de cada ponto coletado. Estes pontos foram coletados em 09 de outubro de 2005 entre as 9
e as 13 horas. Para a coleta dos pontos o aparelho de GPS foi configurado para o sistema de
coordenadas UTM e Datum SAD69 (Tabela 4.1).
Figura 4.3 - Pontos de controle coletados em campo com aparelho GPS.
12
11
8
9 10

PONTO 1 PONTO 2 PONTO 3
PONTO 19 PONTO 20
Figura 4.4 - Ampliação da imagem de cada ponto coletado em campo com GPS.

Tabela 4.1. Coordenadas UTM X e Y dos pontos de controle coletados em campo com GPS.
Z X (m) Y (m) NOME
Ponto 1 285517 7745637 Primeira entrada da AVIVENDAS
Ponto 2 286420 7745893 Cruzamento interno da AVIVENDAS
Ponto 3 286588 7745387 Segunda entrada da AVIVENDAS
Ponto 4 287705 7745350 Primeira entrada do distrito de Aracê
Ponto 5 287807 7745350 Segunda entrada da localidade de Pedra Azul
Ponto 6 288241 7745205 Ponte de madeira da localidade de Pedra Azul
Ponto 7 288742 7745076 Última entrada da localidade de Pedra Azul (BR 262)
Ponto 8 288862 7744893 Primeiro cruzamento do Sítio das Flores
Ponto 9 288675 7744795 Ponto em frente à casa Sr. Alfarides
Ponto 10 287982 7745048 Escola da localidade de Pedra Azul
Ponto 11 288210 7744912 Primeiro cruzamento do condomínio Módulo
Ponto 12 288112 7744886 Segundo cruzamento do condomínio Módulo
Ponto 13 287992 7744817 Terceiro cruzamento do condomínio Módulo
Ponto 14 287879 7744768 Quarto cruzamento do condomínio Módulo
Ponto 15 287706 7744674 Torres da localidade de Pedra Azul
Ponto 16 289680 7744224 Ponto em frente a pousada Petre (BR 262)
Ponto 17 287175 7746149 Cruzamento 1
Ponto 18 290067 7744098 Cruzamento 2 (BR 262)
ENTRANDO COM OS PONTOS DE CONTROLE X E Y PARA O GEOREFERENCIAMENTO
Agora, você vai realizar a entrada do primeiro ponto de controle (PONTO 1).
1. Observe a localização do PONTO 1 nas Figuras 4.3 e 4.4, clique sobre a ferramenta Zoom In
e arraste um retângulo sobre o cruzamento mostrado no PONTO1.
2. Na barra de ferramentas Georeferencing, clique sobre a ferramenta View Link Table .
3. Na caixa de diálogo Link Table, desmarque a opção Auto Adjust.
4. Clique sobre a ferramenta Add Control Point .
5. Clique com o botão esquerdo do mouse sobre a localização do PONTO 1 e, com o intuito de
realizar a entrada das coordenadas do ponto de controle 1, clique com o botão direito do mouse
e, na janela de menu rápido, clique sobre a opção Input X and Y.
6. Na caixa de diálogo Enter Coordinates, veja na Tabela 4.1 as coordenadas UTM do PONTO 1 e,
entre com os valores de 285517 e 7745637 para as caixas de entrada X e Y, respectivamente.
6
7
4
2
3

Observe na caixa de entrada Link Table, as coordenadas de origem (XSource e YSource) e as
coordenadas do mapa (novas coordenadas XMap e YMap).
8. Repita os passos anteriores para realizar a entrada dos outros 19 pontos de controle.
9. Na caixa de diálogo Link Table, escolha a opção 1st Order Polynomial (Affine).
11. Na barra de ferramentas Georeferencing, clique na opção Auto Adjust do dropdown
Georeferencing.
12. Na barra de ferramentas Tools, clique sobre a ferramenta Full Extent .
A figura abaixo mostra como ficará a imagem após o seu georeferenciamento. Na barra de status do
programa, é possível observar o novo sistema de coordenadas UTM X e Y.
Agora, você vai eliminar os principais erros oriundos da marcação dos pontos de controle. O ideal é
trabalhar com o máximo de pontos coletados, pois quanto mais pontos, desde que bem distribuídos e
precisos, melhor o registro.
O usuário deve observar o valor apresentado como erro residual, pois deverá usar este valor para
controle da precisão desejada.
O erro médio quadrático (RMS) é calculado em função do denominador da escala do mapa de acordo
com a seguinte equação:
9
10
11

1,64
m/pol0254,0EscalarDenominadopol
60
1
RMS
⋅⋅
=
Como a escala da aerofoto que cobre a localidade de Pedra Azul é de 1:25.000, o erro médio
quadrático (RMS) aceitável será de 6.5 metros:
metros5,6
1,64
m/pol0254,025000pol
60
1
RMS =
⋅⋅
=
Devido à dificuldade de obtenção dos pontos de controle, da precisão do GPS, e de seu primeiro
georeferenciamento de uma aerofoto no ArcGIS, vamos considerar que o erro aceitável (RMS total)
seja a 1/6 do valor escala. Como a escala da aerofoto é 1:25000, isto significa que cada 1 centímetro
sobre a imagem corresponde a 25000 cm sobre o terreno, ou 250 metros. Logo 1/6 de 250 metros
será de aproximadamente 42 metros que será o erro médio quadrático (RMS) aceitável.
13. Na barra de ferramentas Georeferencing, clique novamente sobre a ferramenta View Link Table
.
14. Na caixa de diálogo Link Table selecione o maior erro e clique sobre o botão Delete para
eliminá-lo. Repita este procedimento até que o erro médio quadrático seja menor que 42 metros.
Se desejar, você pode salvar os pontos de controle com o intuito de usá-los futuramente para um
novo georeferenciamento bastando clicar sobre o botão Save.
Agora, será necessário atualizar o georeferenciamento realizado.
16. Clique no menu Georeferencing e, posteriormente, clique sobre a opção Update
Georeferencing.
OBSERVAÇÃO IMPORTANTE
A aerofoto georeferenciada da localidade de Pedra Azul será utilizada em vários tópicos deste livro e,
se você não conseguiu realizar o georeferenciamento desta aerofoto, basta abrir a imagem
matricial Aerofoto_PedraAzul_Junho2003.tif que se encontra dentro do seguinte diretório:
C:Livro_ArcGIS9.3_ESBanco_Dados_AraceAerofoto_Georeferenciada_Pedra_Azul.
14
15
16

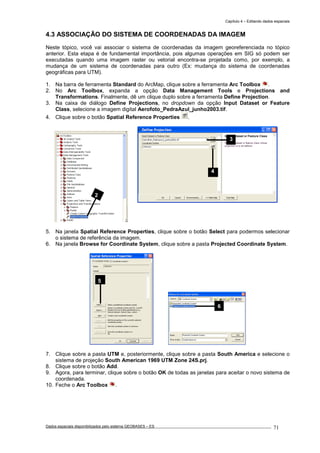

4.3 ASSOCIAÇÃO DO SISTEMA DE COORDENADAS DA IMAGEM
Neste tópico, você vai associar o sistema de coordenadas da imagem georeferenciada no tópico
anterior. Esta etapa é de fundamental importância, pois algumas operações em SIG só podem ser
executadas quando uma imagem raster ou vetorial encontra-se projetada como, por exemplo, a
mudança de um sistema de coordenadas para outro (Ex: mudança do sistema de coordenadas
geográficas para UTM).
1. Na barra de ferramenta Standard do ArcMap, clique sobre a ferramenta Arc Toolbox .
2. No Arc Toolbox, expanda a opção Data Management Tools e Projections and
Transformations. Finalmente, dê um clique duplo sobre a ferramenta Define Projection.
3. Na caixa de diálogo Define Projections, no dropdown da opção Input Dataset or Feature
Class, selecione a imagem digital Aerofoto_PedraAzul_junho2003.tif.
4. Clique sobre o botão Spatial Reference Properties .
5. Na janela Spatial Reference Properties, clique sobre o botão Select para podermos selecionar
o sistema de referência da imagem.
6. Na janela Browse for Coordinate System, clique sobre a pasta Projected Coordinate System.
7. Clique sobre a pasta UTM e, posteriormente, clique sobre a pasta South America e selecione o
sistema de projeção South American 1969 UTM Zone 24S.prj.
9. Agora, para terminar, clique sobre o botão OK de todas as janelas para aceitar o novo sistema de
coordenada.
10. Feche o Arc Toolbox .
5
3
4
2
6

4.4 ALTERANDO O SISTEMA DE PROJEÇÃO DE UM SHAPEFILE
Neste tópico, você irá alterar o sistema de coordenadas dos municípios do Estado do Espírito Santo
que se encontra em coordenadas geográficas (latitude e longitude) para o sistema de coordenadas
UTM. Para executar esta tarefa será utilizado o comando Projections and Transformations do
ArcToolbox™.
3. Na caixa de diálogo Add Data, selecione o shapefile Municípios_ES.shp contido no subdiretório
Banco_Dados_Arace.
5. Na caixa de diálogo Geographic Coordinate Systems Warning, clique sobre o botão Close.
OBSERVAÇÃO
No tópico anterior, o ArcMap está informando que realmente o shapefile Municípios_ES.shp
encontra-se em coordenadas geográficas (latitude e longitude), diferente do sistema de coordenadas
da aerofoto que é UTM. O ArcMap é on-the-fly, ou seja, ao contrário do ArcView 3.x, ele permite a
visualização de planos de informação com sistemas de coordenadas diferentes em um mesmo data
frame. O shapefile Municípios_ES.shp encontra-se projetado em coordenadas geográficas (latitude
e longitude) e a imagem Aerofoto_PedraAzul_junho2003.tif em coordenadas UTM. Então você irá
aprender a alterar o sistema de coordenadas do shapefile Municípios_ES de geográfico para UTM,
fazendo com que você consiga visualizar ambas as imagens.
6. Na barra de ferramentas Standard, clique sobre o botão ArcToolbox™ .
7. Na barra de ferramentas ArcToolbox™, expanda a opção Data Management Tools,
posteriormente Projections and Transformations e Feature. Então, dê um clique duplo sobre o
comando Project.
8. Na caixa de diálogo Project, selecione a imagem vetorial Municípios_ES do dropdown Input
Data Set or Feature Class.
9. Na caixa de entrada Output Data Set or Feature Class, entre com o nome
Municipios_ES_UTM.shp, dentro do diretório de trabalho C:Livro_ArcGIS9.3_ES
Banco_Dados_Arace Municipios_ES_UTM.shp.
10. Clique sobre o botão da caixa de entrada Output Coordinate System.
5
2
3
4
7 8

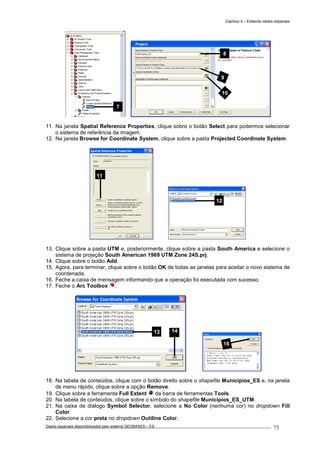

12. Na janela Browse for Coordinate System, clique sobre a pasta Projected Coordinate System.
13. Clique sobre a pasta UTM e, posteriormente, clique sobre a pasta South America e selecione o
sistema de projeção South American 1969 UTM Zone 24S.prj.
coordenada.
16. Feche a caixa de mensagem informando que a operação foi executada com sucesso.
17. Feche o Arc Toolbox .
18. Na tabela de conteúdos, clique com o botão direito sobre o shapefile Municipios_ES e, na janela
de menu rápido, clique sobre a opção Remove.
19. Clique sobre a ferramenta Full Extent da barra de ferramentas Tools.
20. Na tabela de conteúdos, clique sobre o símbolo do shapefile Municipios_ES_UTM.
21. Na caixa de diálogo Symbol Selector, selecione a No Color (nenhuma cor) no dropdown Fill
Color.
22. Selecione a cor preta no dropdown Outiline Color.
16
13 14
11
12
8
9
10
7

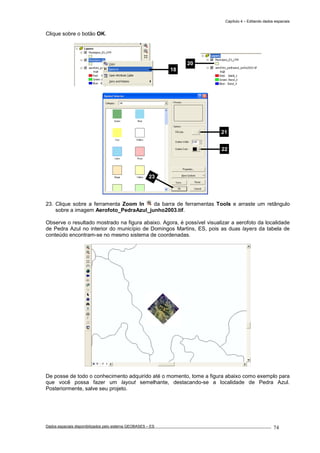

Clique sobre o botão OK.
23. Clique sobre a ferramenta Zoom In da barra de ferramentas Tools e arraste um retângulo
sobre a imagem Aerofoto_PedraAzul_junho2003.tif.
Observe o resultado mostrado na figura abaixo. Agora, é possível visualizar a aerofoto da localidade
de Pedra Azul no interior do município de Domingos Martins, ES, pois as duas layers da tabela de
conteúdo encontram-se no mesmo sistema de coordenadas.
De posse de todo o conhecimento adquirido até o momento, tome a figura abaixo como exemplo para
que você possa fazer um layout semelhante, destacando-se a localidade de Pedra Azul.
Posteriormente, salve seu projeto.
18
21
22
23
20

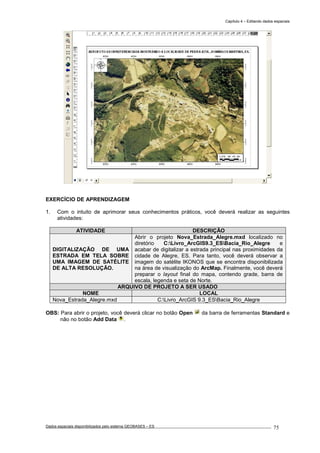

1. Com o intuito de aprimorar seus conhecimentos práticos, você deverá realizar as seguintes
atividades:
ATIVIDADE DESCRIÇÃO
DIGITALIZAÇÃO DE UMA
ESTRADA EM TELA SOBRE
UMA IMAGEM DE SATÉLITE
DE ALTA RESOLUÇÃO.
Abrir o projeto Nova_Estrada_Alegre.mxd localizado no
diretório C:Livro_ArcGIS9.3_ESBacia_Rio_Alegre e
acabar de digitalizar a estrada principal nas proximidades da
cidade de Alegre, ES. Para tanto, você deverá observar a
imagem do satélite IKONOS que se encontra disponibilizada
na área de visualização do ArcMap. Finalmente, você deverá
preparar o layout final do mapa, contendo grade, barra de
escala, legenda e seta de Norte.
ARQUIVO DE PROJETO A SER USADO
NOME LOCAL
Nova_Estrada_Alegre.mxd C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegre
OBS: Para abrir o projeto, você deverá clicar no botão Open da barra de ferramentas Standard e
não no botão Add Data .

Capítulo 5 – Trabalhando com dados climatológicos
TRABALHANDO COM
DADOS CLIMATOLÓGICOS
5
CAPÍTULO
Neste capítulo você irá aprender a trabalhar com dados climatológicos relacionados com os
municípios que compreendem o Estado do Espírito Santo e Estados vizinhos. Estes dados foram
disponibilizados com cortesia pelo Instituto Capixaba de Pesquisa, Assistência Técnica e Extensão
Rural (INCAPER), e foram utilizados pelo Prof. Dr. Alexandre Rosa dos Santos em sua tese de
mestrado e trabalhos científicos relacionados com o seu doutorado. A série histórica representativa
dos dados refere-se ao intervalo compreendido entre 1968 a 1998 (30 anos), representando dados
médios mensais de precipitação pluviométrica, temperatura do ar, evapotranspiração real, excedente
hídrico e deficiência hídrica.
Além de todas as atividades que você irá desenvolver neste capítulo, os seguintes layouts também
serão elaborados:
Localização das estações climatológicas sobre o Estado do Espírito Santo e outros Estados (Figura
5.1);
Precipitação pluviométrica acumulada anual para o Estado do Espírito Santo (Figura 5.2);
Temperatura média anual para o Estado do Espírito Santo (Figura 5.3);
Evapotranspiração real anual acumulada para o Estado do Espírito Santo (Figura 5.4);
Excedente hídrico anual acumulado para o Estado do Espírito Santo (Figura 5.5); e
Deficiência hídrica anual acumulada para o Estado do Espírito Santo (Figura 5.6).
260000
260000
340000
340000
420000
420000
7640000
7640000
7720000
7720000
7800000
7800000
7880000
7880000
7960000
7960000
8040000
8040000
Estações climatológicas
30 0 3015
km
LOCALIZAÇÃO DAS ESTAÇÕES CLIMATOLÓGICAS SOBRE
O ESTADO DO ESPÍRITO SANTO E OUTROS ESTADOS
260000
260000
340000
340000
420000
420000
7640000
7640000
7720000
7720000
7800000
7800000
7880000
7880000
7960000
7960000
8040000
8040000
Precipitação Pluviomética Anual
800 - 900 mm
900 - 1.000 mm
1.000 - 1.100 mm
1.100 - 1.200 mm
1.200 - 1.300 mm
1.300 - 1.400 mm
1.400 - 1.500 mm
1.500 - 1.600 mm
1.600 - 1.700 mm
1.700 - 1.800 mm
30 0 3015
km
PRECIPITAÇÃO PLUVIOMÉTRICA ANUAL ACUMULADA
PARA O ESTADO DO ESPÍRITO SANTO
Figura 5.1 - Localização das estações
climatológicas sobre o Estado do Espírito
Santo e outros Estados.
Figura 5.2 - Precipitação pluviométrica
acumulada anual para o Estado do Espírito
Santo.

180000
180000
260000
260000
340000
340000
420000
420000
7640000
7640000
7720000
7720000
7800000
7800000
7880000
7880000
7960000
7960000
8040000
8040000
30 0 3015
km
TEMPERATURA MÉDIA ANUAL PARA O ESTADO
DO ESPÍRITO SANTO
Temperatura Média Anual
17 - 18
18 - 19
19 - 20
20 - 21
21 - 22
22 - 23
23 - 24
24 - 25
25 - 26
o
C
o
C
o
C
o
C
o
C
o
C
o
C
o
C
o
C
260000
260000
340000
340000
420000
420000
500000
500000
7640000
7640000
7720000
7720000
7800000
7800000
7880000
7880000
7960000
7960000
8040000
8040000
30 0 3015
km
EVAPOTRANSPIRAÇÃO REAL ANUAL ACUMULADA
PARA O ESTADO DO ESPÍRITO SANTO
Evapotranspiração Real Anual
700 - 800 mm
800 - 900 mm
900 - 1.000 mm
1.000 - 1.100 mm
1.100 - 1.200 mm
1.200 - 1.300 mm
Figura 5.3 - Temperatura média anual para
o Estado do Espírito Santo.
Figura 5.4 - Evapotranspiração real anual
acumulada para o Estado do Espírito
Santo.
260000
260000
340000
340000
420000
420000
500000
500000
7640000
7640000
7720000
7720000
7800000
7800000
7880000
7880000
7960000
7960000
8040000
8040000
30 0 3015
km
EXCEDENTE HÍDRICO ANUAL ACUMULADO PARA O
ESTADO DO ESPÍRITO SANTO
Excedente Hídrico Anual
0 - 100 mm
100 - 200 mm
200 - 300 mm
300 - 400 mm
400 - 500 mm
500 - 600 mm
600 - 700 mm
700 - 800 mm
Figura 5.5 - Excedente hídrico anual
acumulado para o Estado do Espírito
Santo.
Figura 5.6 - Deficiência hídrica anual
acumulada para o Estado do Espírito
Santo.
Convertendo os dados tabulares climatológicos do Excel (.xls) para o formato shapefile de pontos
(mapa vetorial de pontos climatológicos); e
Interpolando os dados climatológicos do shapefile de pontos para a elaboração dos mapas de
médias mensais anuais de precipitação pluviométrica, temperatura do ar, evapotranspiração real,
excedente hídrico e deficiência hídrica.
260000
260000
340000
340000
420000
420000
500000
500000
7640000
7640000
7720000
7720000
7800000
7800000
7880000
7880000
7960000
7960000
8040000
8040000
30 0 3015
km
DEFICIÊNCIA HÍDRICA ANUAL ACUMULADO PARA O
ESTADO DO ESPÍRITO SANTO
Deficiência Hídrica Anual
0 - 100 mm
100 - 200 mm
200 - 300 mm
300 - 400 mm
400 - 500 mm
A

5.1 CONVERTENDO OS DADOS TABULARES CLIMATOLÓGICOS DO EXCEL
(.xls) PARA O FORMATO SHAPEFILE DE PONTOS (MAPA VETORIAL DE
PONTOS CLIMATOLÓGICOS)
Para resolução das atividades previstas para este tópico, deveremos abrir um projeto em branco no
ArcMap™ e adicionar o shapefile Municipios_ES_UTM.shp que mostra todos os municípios do
Estado do Espírito Santo que irão receber os pontos das estações climatológicas que estão no
formato .xls.
2. Clique sobre o nome Todos os programas.
inicial lhe oferece várias opções por começar uma sessão no ArcMap™. Para esta etapa, você irá
abrir um projeto em branco.
6. Dê um clique no botão OK.
7. Na barra de ferramentas Standard, clique sobre o botão Add Data .
8. Na caixa de diálogo Add Data, clique na seta amarela e vá para o subdiretório
9. Selecione o shapefile Municipios_ES_UTM.shp.
11. No menu File, clique na opção Save para salvar seu mapa.
13. Digite o nome Climatologia_ES na caixa de entrada Nome do arquivo.
15. No menu Tools, clique sobre a opção Add XY Data.
16. Na caixa de diálogo Add XY Data, clique sobre o botão de abertura de arquivo .
17. Na caixa de diálogo Add, clique na seta amarela e vá para o subdiretório
18. Dê um clique duplo sobre a tabela Dados_Meteorologicos_ES.xls e, posteriormente, selecione
a planilha Plan1$.
2 4
3
1
5
6

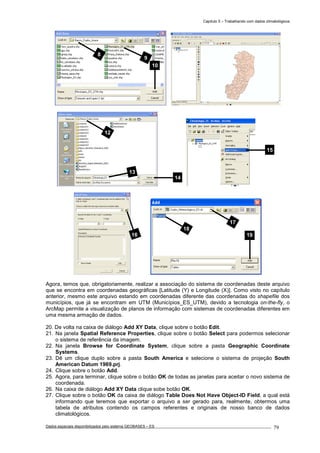

Agora, temos que, obrigatoriamente, realizar a associação do sistema de coordenadas deste arquivo
que se encontra em coordenadas geográficas [Latitude (Y) e Longitude (X)]. Como visto no capítulo
anterior, mesmo este arquivo estando em coordenadas diferente das coordenadas do shapefile dos
municípios, que já se encontram em UTM (Municípios_ES_UTM), devido a tecnologia on-the-fly, o
ArcMap permite a visualização de planos de informação com sistemas de coordenadas diferentes em
uma mesma armação de dados.

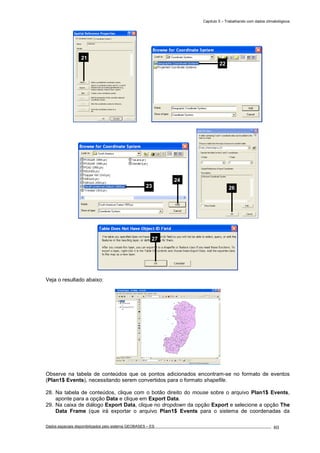

20. De volta na caixa de diálogo Add XY Data, clique sobre o botão Edit.
22. Na janela Browse for Coordinate System, clique sobre a pasta Geographic Coordinate
Systems.
23. Dê um clique duplo sobre a pasta South America e selecione o sistema de projeção South
American Datum 1969.prj.
coordenada.
26. Na caixa de diálogo Add XY Data clique sobe botão OK.
27. Clique sobre o botão OK da caixa de diálogo Table Does Not Have Object-ID Field, a qual está
informando que teremos que exportar o arquivo a ser gerado para, realmente, obtermos uma
tabela de atributos contendo os campos referentes e originais de nosso banco de dados
climatológicos.
17
18
19
9
10
8
15
13
14
12
16

Veja o resultado abaixo:
Observe na tabela de conteúdos que os pontos adicionados encontram-se no formato de eventos
(Plan1$ Events), necessitando serem convertidos para o formato shapefile.
28. Na tabela de conteúdos, clique com o botão direito do mouse sobre o arquivo Plan1$ Events,
aponte para a opção Data e clique em Export Data.
29. Na caixa de diálogo Export Data, clique no dropdown da opção Export e selecione a opção The
Data Frame (que irá exportar o arquivo Plan1$ Events para o sistema de coordenadas da
21
2623
24
27
22

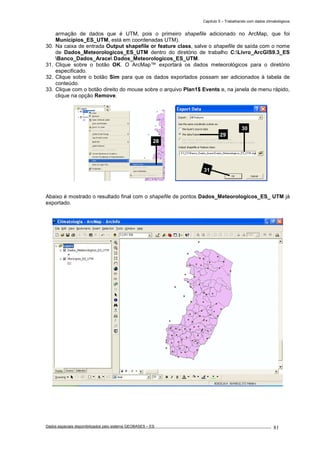

armação de dados que é UTM, pois o primeiro shapefile adicionado no ArcMap, que foi
Municípios_ES_UTM, está em coordenadas UTM).
30. Na caixa de entrada Output shapefile or feature class, salve o shapefile de saída com o nome
de Dados_Meteorologicos_ES_UTM dentro do diretório de trabalho C:Livro_ArcGIS9.3_ES
Banco_Dados_Arace Dados_Meteorologicos_ES_UTM.
31. Clique sobre o botão OK. O ArcMap™ exportará os dados meteorológicos para o diretório
especificado.
32. Clique sobre o botão Sim para que os dados exportados possam ser adicionados à tabela de
conteúdo.
33. Clique com o botão direito do mouse sobre o arquivo Plan1$ Events e, na janela de menu rápido,
clique na opção Remove.
Abaixo é mostrado o resultado final com o shapefile de pontos Dados_Meteorologicos_ES_ UTM já
exportado.
28
29
30
31

5.2 INTERPOLANDO OS DADOS CLIMATOLÓGICOS DO SHAPEFILE DE
PONTOS PARA A ELABORAÇÃO DOS MAPAS DE PRECIPITAÇÃO
PLUVIOMÉTRICA ACUMULADA ANUAL, TEMPERATURA DO AR,
EVAPOTRANSPIRAÇÃO REAL, EXCEDENTE HÍDRICO E DEFICIÊNCIA
HÍDRICA
1. No menu Tools, clique sobre a opção Extensions.
2. Na caixa de diálogo Extensions, marque as extensões Spatial Analyst e 3D Analyst e clique
sobre o botão Close.
3. No menu View, aponte para Toolbars e clique na barra de ferramentas Spatial Analst.
4. No menu Spatial Analyst, clique sobre a opção Options.
5. Na caixa de Diálogo Options, clique na guia General.
6. Na caixa de entrada Working directory, clique na pasta amarela e vá para o diretório
C:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
7. No dropdown da opção Analysis mask, selecione a máscara de corte Municipios_ES_UTM.
Neste caso, posteriormente, após o processo de interpolação, as variáveis climatológicas (no
formato raster ou matricial) interpoladas já serão cortadas automaticamente, deixando visível
apenas os dados referentes ao Estado do Espírito Santo.
8. Clique na guia Extent.
9. No dropdown Analysis extent, selecione o shapefile Municipios_ES_UTM. Assim, ao interpolar
os dados pontuais dos dados meteorológicos, as imagens matriciais resultantes terão suas
dimensões (largura e altura) definidas de acordo com as coordenadas UTM selecionadas nesta
guia.
10. Clique na guia Cell Size.
11. Na caixa de entrada Cell size, entre com o valor de 90. Logo, após a interpolação dos dados
pontuais meteorológicos, as imagens matriciais resultantes serão representadas por células com
resolução espacial de 90 metros, contendo 4200 linhas e 2552 colunas. É importante ressaltar
que a resolução espacial das células depende da escala cartográfica de trabalho, pois quanto
menor o valor da resolução espacial, menor será o erro médio quadrado, e maior será o tempo de
processamento computacional, necessitando de um computador de melhor qualidade, pois as
imagens resultantes irão ocupar mais espaço em disco, além de necessitar de um bom
processador e de mais memória RAM.
Após configurar as opções do Spatial Analyst, pode-se então iniciar a interpolação dos dados
pontuais meteorológicos com o intuito de gerar os mapas de dados médios mensais de precipitação
pluviométrica, temperatura do ar, evapotranspiração real, excedente hídrico e deficiência hídrica.
13. No menu Spatial Analyst, aponte para Interpolate to Raster e clicar sobre a opção Inverse
Distance Weighted.
14. Na caixa de diálogo Inverse Distance Weighted, no dropdown Z value field, selecione o campo
P (Precipitação pluviométrica anual) da tabela de atributos.
15. Na caixa de entrada Output Raster, clique na pasta amarela e vá para o diretório
C:Livro_ArcGIS9.3_ESBanco_Dados_Arace e entre com o nome da imagem matricial de
saída de Prec_ES.
3
1
2A
2B
2C

Após alguns segundos de processamento computacional, a imagem matricial de precipitação média
anual será adicionada à tabela de conteúdos do ArcMap™. Veja o resultado na figura abaixo após a
retirada da cor de preenchimento (Fill color) fundo do símbolo da layer Municípios_ES_UTM.
Agora você irá reclassificar a imagem Prec_Es em intervalos de precipitação pluviométrica variando
de 100 em 100 mm.
17. No menu Spatial Analyst, clique sobre a opção Reclassify.
18. Na caixa de diálogo Reclassify, selecione a imagem matricial Prec_Es na caixa de entrada Input
raster.
19. Clique sobre o botão Classify.
20. Na caixa de diálogo Classification, selecione a opção Defined Interval no dropdown Method.
21. Na caixa de entrada Interval Size entre com o valor de 100.
23. Na caixa de diálogo Reclassify, na caixa de entrada Output raster, entre com o nome de
Prec_ES_R dentro do diretório C:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
1415
16
1310
11
12
7
6
9
8
4

Abaixo, é mostrado o resultado da reclassificação.
Agora, você irá preparar a legenda a ser exibida no layout final.
25. Na tabela de conteúdos, clique com o botão direito do mouse sobre a imagem matricial
Prec_Es_R e, na janela de menu rápido, clique na opção Properties.
26. Na caixa de diálogo Layer Properties, clique na guia Symbology.
27. No painel Show, clique na opção Unique Values.
28. No painel Value Field, desmarque a opção all other values.
29. No dropdown Color Scheme, escolha a paleta de cor arco-íris.
30. Entre com os intervalos de precipitação variando de 100 e 100 mm a partir de 800 mm.
23
24
20
21
22
18
19
17

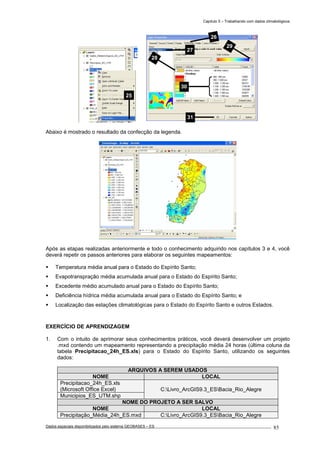

Abaixo é mostrado o resultado da confecção da legenda.
Após as etapas realizadas anteriormente e todo o conhecimento adquirido nos capítulos 3 e 4, você
deverá repetir os passos anteriores para elaborar os seguintes mapeamentos:
Temperatura média anual para o Estado do Espírito Santo;
Evapotranspração média acumulada anual para o Estado do Espírito Santo;
Excedente médio acumulado anual para o Estado do Espírito Santo;
Deficiência hídrica média acumulada anual para o Estado do Espírito Santo; e
Localização das estações climatológicas para o Estado do Espírito Santo e outros Estados.
1. Com o intuito de aprimorar seus conhecimentos práticos, você deverá desenvolver um projeto
.mxd contendo um mapeamento representando a precipitação média 24 horas (última coluna da
tabela Precipitacao_24h_ES.xls) para o Estado do Espírito Santo, utilizando os seguintes
dados:
NOME LOCAL
Precipitacao_24h_ES.xls
(Microsoft Office Excel) C:Livro_ArcGIS9.3_ESBacia_Rio_Alegre
Municipios_ES_UTM.shp
NOME LOCAL
Precipitação_Média_24h_ES.mxd C:Livro_ArcGIS9.3_ESBacia_Rio_Alegre
25
26
27
29
30
28
31

Capítulo 6 – Realizando uma análise hidrológica e topográfica
REALIZANDO UMA ANÁLISE
HIDROLÓGICA E
TOPOGRÁFICA
6
CAPÍTULO
Alexandre Rosa dos Santos, Franciane L. R. de O. Louzada, Fernando Coelho Eugenio, Jéferson Luiz Ferrari
Neste capítulo você irá aprender a trabalhar com ferramentas específicas de análise espacial (Spatial
Analyst Tools) que irão possibilitar a caracterização hidrológica e topográfica do distrito de Aracê,
Um dos desafios básicos da análise hidrológica é o delineamento e a caracterização morfométrica
das bacias hidrográficas e da rede de drenagem associada. Tal informação é de utilidade em
numerosas aplicações, tais como na modelagem dos fluxos hidráulicos, no transporte e deposição de
poluentes e na predição de inundações.
Além destas aplicações, os estudos relacionados com as drenagens fluviais possuem função
relevante na geomorfologia. Assim, a análise da rede hidrográfica pode levar à compreensão e à
elucidação de numerosas questões geomorfológicas, pois, os cursos d’água estão relacionados com
processos morfogenéticos muito ativos.
As informações associadas à hidrologia de uma região podem ser preparadas e analisadas no
processo de modelagem. Os Sistemas de Informações Geográficas (SIGs) vem sendo amplamente
usados para esta finalidade. Os SIGs constituem conjuntos interativos de subsistemas orientados à
organização da informação espacial com o objetivo de subministrar elementos de apoio à tomada de
decisões.
Entre os componentes da modelagem hidrológica assistida por SIG cita-se os dados provenientes da
análise do terreno, caracterização morfológica das bacias hidrográficas e da rede de drenagem, a
partir do Modelo Digital de Elevação (MDE). Os MDE têm sido utilizados para delinear redes de
drenagem e limites de bacias hidrográficas, calcular as características de área, declividade e
orientação do terreno e produzir modelagem do fluxo superficial, dentre outros. Estes índices
quantitativos objetivam auxiliar estudos hidrológicos e de outra natureza.
Geração do Modelo Digital de Elevação (MDE);
Realizando a análise hidrológica do distrito de Aracê; e
Realizando a análise topográfica do distrito de Aracê.
Além de todas as atividades que você irá desenvolver neste capítulo, os seguintes mapas serão
elaborados:
Bacias hidrográficas e hierarquização dos cursos d’água da região que envolvem o distrito de
Aracê, Domingos Martins, ES (Figura 6.1);
Delimitação de duas sub-bacias hidrográficas que envolvem o distrito de Aracê, Domingos
Martins, ES(Figura 6.2);
Curvas de nível que envolvem o distrito de Aracê, Domingos Martins, ES (Figura 6.3);
Hipsometria do distrito de Aracê, Domingos Martins, ES (Figura 6.4);
Declividade do distrito de Aracê, Domingos Martins, ES (Figura 6.5);
Orientação do terreno do distrito de Aracê, Domingos Martins, ES (Figura 6.6); e
Modelo sombreado do distrito de Aracê, Domingos Martins, ES (Figura 6.7).

6
5
4
3
2
1
22
1
1
1
1
2
1
1
2
1
1
1
1
1
1
1
1
3
1
1
1
1
1
1
1
1
1
1
2
2
1
2
1
1
1
1
1
1
1
1
1
1
1
2
3
1
1
2
1
2
1
1
2
1
1
1
2
1
1
1
1
1
1
1
1
1
2
1
1
1
4
1
2
4
2
1
1
1
2
1
2
1
2
4
1
1
1
1
2
2
1
1
1
1
1
1
1
2
2
1
1
1
1
1
1
1
2
1
1
1
1
2
1
1
1
2
1
2
1
1
1
1
2
1
1
1
1
1
1
2
1
1
2
5
2
1
1
2
2
2
1
1
1
1
2
2
2
1
3
1
1
1
1
4
1
1
1 1
1
2
2
1
1
1
4
1
1
2
3
1
2
11
1
1
1
1
2
1
1
1
2
2
1
2
1
2
1
1
1
1
1
2
1
1
1
3
1
1
2
2
1
1
1
1
2
3
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1 1
1
1
1
1
1
1
2
3
1
1
1
1
1
1
1
1
1
3
1
2
1
1
1
1
1
2
1
2
1
1
1
1
2
1
1
2
1
1
1
1
1
1
1
1
2
3
1
1
1
1
1
1
1
1
1
3
3
1
1
1
1
2
2
3
1
1
1
1
2
5
1
3
3
1
2
2
1
1
2
1
1
2
1
1
1
3
1
1
2
1
1
1
1
1
1
2
1
1
1
1
1
1
2
2
2
1
1
1
1
1
1
1
2
1
2
1
1
1
1
2
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
2
1
1
1
2
1
1
2
1
3
1
2
4
2
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
3
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
2
1
1
2
1
1
1
1
1
1
1
1
1
2
1
2
1
5
2
1
1
1
2
1
1 1
1
5
1
1
1
1
1
1
1
1
1
2
1
1
2
1
1
1
2
1
1
1
1
1
1
1
2
1
2
2
1
1
1
1
1
1
2
1
1
1
1
1
2
1
2
1
1
2
2
2
2
2
1
1
1
1
1
1
1
1
1
1
2
1
1
2
1
1
2
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
2
1
1
1
2
2
1
1
1
1
3
3
1
1
1
1
2
1
1 2
1
2
1
2
1
1
1
2
1
1
1
1
1
1
5
1
2
1
1
1
1
3
1
1
1
1
2
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
2
3
1
1
1
1
1
2
1
1
1
2
1
1
1
1
1
1
5
1
2
1
1
1
1
1
11
1
1
1
2
2
1
2
1
1
1
1
1
1
1
1
3
2
2
3
1
1
1
1
1
1
1
1
2
1
1
3
1
1
1
1
2
1
1
1
1
2
2
1
1
1
3
1
1
1
1
1
2
2
2
1
2
1
1
1
1
2
1
1
1
1
4
1
2
1
1
2
1
2
2
1
2
1
2
4
1
2
1
1
1
1
1
2
2
1
1
2
1
1
1
2
1
1
1
1
1
1
3
1
1
1
1
1
2
1
3
1
1
1
1
1
1
3
1
1
1
1
1
1
1
2
2
1
1
2
2
1
2
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
2
1
1
1
1
1
1
2
1
1
1
2
1
1
2
1
3
2
2
1
2
1
1
1
1
1
1
3
2
2
2
1
1
1
1
1
1
1
2
1
1
1
1
1
1
2
1
1
1
2
1
2
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
2
1
1
2
1
1
1
3
1
1
2
1
3
2
1
2
2
1
1
1
1
1
1
2
1
5
1
1
1
2
1
1
1
1
3
1
1
2
1
1
1
1
1
2
2
2
1
1
1
1
1
1
1
1
1
3
1
2
1
1
1
4
1
1
1
2
1
1
2
1
1
3
11
1
2
1
1
2
2
1
2
1 1
1
1
1
1
2
1
1
1
2
1
2
1
1
3
1
1
1
2
1
1
1
1
1
2
2
1
1
1
1
1
1
1
1
1
22
2
1
1
2
1
1
1
1
1
1
1
1
1
1
2
1
1
1
4
1
1
1
1
1
1
1
1
5
1
2
11
1
1
1
2
1
1
1
1
3
3
4
1
1
1
4
1
1 2
3
1
2
1
3
1
2
1
1
1
1
1
2
1
1
1
1
2
1
3
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
1
2
1
4
2
2
3
4
1
1 1
1
3
1
1
1
2
1
1
2
3
1
2 1
1
1
1
2
1
2
1
1
1
1
1
1
1
2
3
3
1
1
1
1
1
1
1
1
1
1
1
1
1
3
1
1
2
1
1
1
2
1
1
1
1
2
1
1
1
1
3
1
3
2
1
1
1
1
1
1
1
3
2
1
1
1
1
1
3
2
1
2
1
1
2
1
1
2
1
4
1
2
12
1
2
1
1
1
1
1
2
1
2
1
1
1
1
2
1
1
2
1
2
1
1
1
3
1
3
1
3
1
1
1
1
2
1
1
1
1
2
1
1
3
1
1
2
1
1
1
1
1
1
2
1
1
1
4
1
2
1
2
1
1
1
2
1
1
1
1
1
2
1
1
1
1
1
3
1
2
1
1
2
2
2
1
2
2
1
1
1
1
1
2
1
1
1
1
2
3
1
1
1
1
1
1
1
1
1
1
1
3
1
2
1
1
1
1
1
1
2
1
2
1
1
1
1
1
2
1
1
1
3
1
1
1
1
2
1
3
1
1
2
2
1
1
1
2
1
1
1
1
1
3
2
1
1
1
1
1
1
1
2
1
2
1
2
1
2
1
2
1
1
2
1
1
1
1
1
1
3
1
1
1
1
1
2
1
1
1
1
2
2
1
1
2
1
3
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
2
1
2
2
1
1
1
1
1
3
2
1
1
3
2
2
2
2
1
1
2
1
1
1
1
1
2
1
2
1
1
1
1
1
1
1
3
1
1
2
1
1
1
1
1
2
2
1
1
1
1
1
1
2
1
1
11
1
1
1
1
1
1
2
1
1
1
1
1
2
4
1
2
1
1
1
1
1
1
2
2
1
2
1
1
2
3
1
1
1
1
3
2
1
1
1
2
1
1
1
1
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
BACIAS HIDROGRÁFICAS E HIERARQUIZAÇÃO DO CURSOS D'ÁGUA DA REGIÃO
QUE ENVOLVE O DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Hidrografia
Ordem 1
Ordem 2
Ordem 3
Ordem 4
Ordem 5
Ordem 6
Distrito de Aracê
5 0 52.5
km
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
DELIMITAÇÃO DE DUAS SUB-BACIAS HIDROGRÁFICA QUE ENVOLVEM O DISTRITO DE
ARACÊ, DOMINGOS MARTINS, ES
5 0 52.5
km
Distrito de Aracê
Sub-bacia hidrográfica 1
Sub-bacia hidrográfica 2
Cursos d'água principais
Figura 6.1 - Bacias hidrográficas e
hierarquização dos cursos d’água que
envolvem o distrito de Aracê, Domingos
Martins, ES.
Figura 6.2 – Delimitação de duas sub-bacias
hidrográficas que envolvem o distrito de Aracê,
Domingos Martins, ES.
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
CURVAS DE NÍVEL DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Curvas de nível
800 - 980 m
980 - 1.040 m
1.040 - 1.100 m
1.100 - 1.180 m
1.180 - 1.280 m
1.280 - 1.400 m
1.400 - 1.540 m
1.540 - 1.660 m
1.660 - 1.760 m
1.760 - 1.900 m
5 0 52.5
km
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
HIPSOMETRIA DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Hipsometria
800 - 820 m
820 - 840 m
840 - 860 m
860 - 880 m
880 - 900 m
900 - 920 m
920 - 940 m
940 - 960 m
960 - 980 m
980 - 1.000 m
1.000 - 1.100 m
1.100 - 1.200 m
1.200 - 1.300 m
1.300 - 1.400 m
1.400 - 1.500 m
1.500 - 1.600 m
1.600 - 1.700 m
1.700 - 1.800 m
1.800 - 1.900 m
5 0 52.5
km
Figura 6.3 - Curvas de nível do distrito de
Aracê, Domingos Martins, ES.
Figura 6.4 - Hipsometria do distrito de Aracê,
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
DECLIVIDADE DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Declividade
0 - 3 % (Relevo Plano)
3 - 8 % (Relevo suavemente ondulado)
8 - 20 % (Relevo ondulado)
20 - 45 % (Relevo fortemene ondulado)
45 - 75 % ( Relevo montanhoso)
> 75 % (Relevo fortemente montnahoso)
5 0 52.5
km
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
ORIENTAÇÃO DO TERRENO DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Orientação do terreno
Relevo plano
Norte
Nordeste
Leste
Sudeste
Sul
Sudoese
Oeste
Noroeste
Norte
5 0 52.5
km
Figura 6.5 - Declividade do distrito de Aracê,
Figura 6.6 - Orientação do terreno do distrito de
Aracê, Domingos Martins, ES.
280000
280000
290000
290000
300000
300000
7740000
7740000
7750000
7750000
7760000
7760000
MODELO SOMBREADO DO DISTRITO DE ARACÊ, DOMINGOS MARTINS, ES
Modelo sombreado
> Iluminação
< Iluminação
5 0 52.5
km
Figura 6.7 - Modelo sombreado do distrito de Aracê, Domingos Martins, ES.

6.1 – GERAÇÃO DO MODELO DIGITAL DE ELEVAÇÃO (MDE).
ArcMap™ e adicionar os shapefiles distrito.shp e Curvas_Nivel.shp que serão fundamentais para a
realização das atividades deste capítulo.
inicial lhe oferece várias opções por começar uma sessão no ArcMap™. Para esta etapa, você irá
8. Na caixa de diálogo Add Data, clique na seta amarela e vá para o sub-diretório
c:Livro_ArcGIS 9.3_ES Banco_ Dados _ Arace.
9. Selecione os shapefiles distrito.shp e Curvas_Nivel.shp.
12. Na caixa de diálogo Salvar como, clique na seta amarela e vá para o sub-diretório
13. Digite o nome AnaliseHidrologica na caixa de entrada Nome do arquivo.
2 4
3
1
5
6

O próximo passo será a interpolação das curvas de nível (eqüidistância de 20 em 20 metros) com o
intuito de gerar uma estrutura de grade triangular ou TIN (do inglês “Triangular Irregular Network”). A
grade triangular (TIN) é uma estrutura do tipo vetorial com topologia do tipo nó-arco e representa uma
superfície por meio de um conjunto de faces triangulares interligadas. Para cada um dos três vértices
da face do triângulo são armazenadas as coordenadas de localização (x, y) e o atributo z,
correspondente ao valor de elevação ou altitude. Em geral, nos SIGs que possuem pacotes para
MDE, os algoritmos para a geração da grade triangular baseiam-se na triangulação de Delaunay com
restrição de região. Quanto mais eqüiláteras forem as faces triangulares, maior será a exatidão com
que se descreve a superfície. O valor de elevação em qualquer ponto dentro da superfície pode ser
estimado a partir das faces triangulares, utilizando interpoladores. A Figura 6.8, abaixo ilustra uma
superfície tridimensional e a grade triangular correspondente.
Figura 6.8. Superfície e malha triangular correspondente.
15. Na tabela de conteúdos, clique com o botão direito do mouse sobre o shapefile Curvas_Nivel e,
na janela de menu rápido, clique sobre a opção Open Attribute Table.
16. Na tabela que se abrirá, observe que o campo que contém a cotas altimétricas que desejamos
interpolar para gerar o TIN, chama-se COTAS, sendo localizado no final da tabela (último
campo).
17. Feche a tabela.
18. No menu View, aponte para Toolbars e clique na barra de ferramentas 3D Analyst.
19. No menu 3D Analyst, aponte para Create/Modify TIN e clique sobre a opção Create TIN From
Features.
20. Na janela Create TIN From Features, marque o shapefile Curvas_Nivel.
21. No dropdow da opção Height Source, escolha o campo COTAS.
22. Na caixa de entrada Output TIN, digite o nome Tin dentro do diretório de trabalho
Após alguns segundos, as curvas de nível serão interpoladas gerando um TIN. Observe na legenda
que a menor cota altimétrica é 460 m e a maior é 1900 m.
13
1412
9A
10
8
9B

24. Na tabela de conteúdos, clique com o botão direito do mouse sobre a grade triangular Tin e, na
janela de menu rápido, clique em em Properties.
26. No painel Show, desmarque a opção Edge types para retirarmos as curvas de nível de cima do
Tin.
Abaixo é mostrado a grade triangular Tin que será de fundamental importância para a elaboração dos
mapeamentos a serem elaborados neste capítulo.
25
27
20 21
22
23
18
16
17
15
24
19

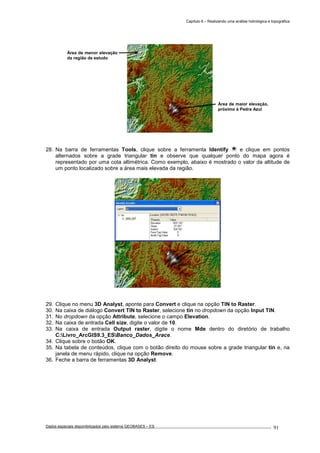

28. Na barra de ferramentas Tools, clique sobre a ferramenta Identify e clique em pontos
alternados sobre a grade triangular tin e observe que qualquer ponto do mapa agora é
representado por uma cota altimétrica. Como exemplo, abaixo é mostrado o valor da altitude de
um ponto localizado sobre a área mais elevada da região.

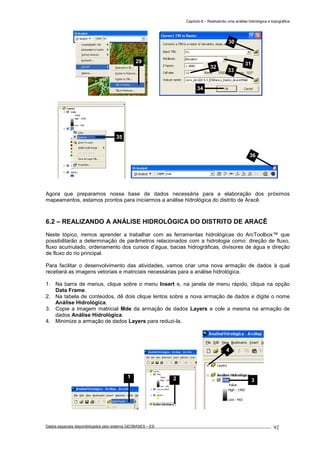

29. Clique no menu 3D Analyst, aponte para Convert e clique na opção TIN to Raster.
30. Na caixa de diálogo Convert TIN to Raster, selecione tin no dropdown da opção Input TIN.
31. No dropdown da opção Attribute, selecione o campo Elevation.
32. Na caixa de entrada Cell size, digite o valor de 10.
33. Na caixa de entrada Output raster, digite o nome Mde dentro do diretório de trabalho
35. Na tabela de conteúdos, clique com o botão direito do mouse sobre a grade triangular tin e, na
janela de menu rápido, clique na opção Remove.
36. Feche a barra de ferramentas 3D Analyst.
Área de maior elevação,
próximo à Pedra Azul
Área de menor elevação
da região de estudo

Agora que preparamos nossa base de dados necessária para a elaboração dos próximos
mapeamentos, estamos prontos para iniciarmos a análise hidrológica do distrito de Aracê.
6.2 – REALIZANDO A ANÁLISE HIDROLÓGICA DO DISTRITO DE ARACÊ
Neste tópico, iremos aprender a trabalhar com as ferramentas hidrológicas do ArcToolbox™ que
possibilitarão a determinação de parâmetros relacionados com a hidrologia como: direção de fluxo,
fluxo acumulado, ordenamento dos cursos d’água, bacias hidrográficas, divisores de água e direção
de fluxo do rio principal.
Para facilitar o desenvolvimento das atividades, vamos criar uma nova armação de dados à qual
receberá as imagens vetoriais e matriciais necessárias para a análise hidrológica.
1. Na barra de menus, clique sobre o menu Insert e, na janela de menu rápido, clique na opção
Data Frame.
2. Na tabela de conteúdos, dê dois clique lentos sobre a nova armação de dados e digite o nome
Análise Hidrológica.
3. Copie a imagem matricial Mde da armação de dados Layers e cole a mesma na armação de
dados Análise Hidrológica.
4. Minimize a armação de dados Layers para reduzi-la.
36
35
30
31
32
33
34
29
4
321

Agora que já preparamos nossa armação de dados, estamos prontos para iniciar-mos a análise
hidrológica do distrito de Aracê.
REMOÇÃO DAS DEPRESSÕES FECHADAS
A primeira etapa do trabalho consiste em corrigir o modelo numérico do terreno, removendo as
depressões fechadas que “interrompem” o escoamento na rede hidrográfica. Neste caso, deve-se
fornecer como valor de entrada o nome da imagem matricial do Modelo Digital de Elevação (MDE) e
um nome desejado para a imagem matricial de saída (MDE modificado).
Correção das depressões do modelo numérico do terreno
1.Na barra de ferramentas Standard, clique sobre a ferramenta ArcToolbox™ .
2.No ArcToolbox™, expanda a opção Spatial Analyst Tools, posteriormente a opção Hydrology e
dê um clique duplo em Fill.
3.Na caixa de diálogo Fill, selecione a imagem matricial mde na caixa de entrada da opção Input
surface raster.
4.Na caixa de saída Output surface raster, digite o nome Mde_Fill dentro do diretório de trabalho
C:Livro_ArcGIS9.3_ES Banco_Dados_Arace.
5.Clique sobre o botão OK.
6.Após alguns minutos, clique sobre o botão Close da caixa de mensagem Fill.
Abaixo é mostrado o MDE já corrigido.
6
3
4
5
2
Depressão
Preenchimento da
depressão

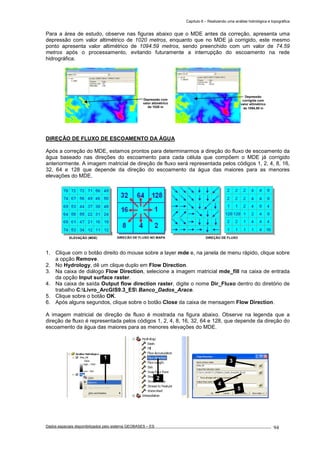

Para a área de estudo, observe nas figuras abaixo que o MDE antes da correção, apresenta uma
depressão com valor altimétrico de 1020 metros, enquanto que no MDE já corrigido, este mesmo
ponto apresenta valor altimétrico de 1094.59 metros, sendo preenchido com um valor de 74.59
metros após o processamento, evitando futuramente a interrupção do escoamento na rede
hidrográfica.
DIREÇÃO DE FLUXO DE ESCOAMENTO DA ÁGUA
Após a correção do MDE, estamos prontos para determinarmos a direção do fluxo de escoamento da
água baseado nas direções do escoamento para cada célula que compõem o MDE já corrigido
anteriormente. A imagem matricial de direção de fluxo será representada pelos códigos 1, 2, 4, 8, 16,
32, 64 e 128 que depende da direção do escoamento da água das maiores para as menores
elevações do MDE.
1. Clique com o botão direito do mouse sobre a layer mde e, na janela de menu rápido, clique sobre
a opção Remove.
2. No Hydrology, dê um clique duplo em Flow Direction.
3. Na caixa de diálogo Flow Direction, selecione a imagem matricial mde_fill na caixa de entrada
da opção Input surface raster.
4. Na caixa de saída Output flow direction raster, digite o nome Dir_Fluxo dentro do diretório de
trabalho C:Livro_ArcGIS9.3_ES Banco_Dados_Arace.
6. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Flow Direction.
A imagem matricial de direção de fluxo é mostrada na figura abaixo. Observe na legenda que a
direção de fluxo é representada pelos códigos 1, 2, 4, 8, 16, 32, 64 e 128, que depende da direção do
escoamento da água das maiores para as menores elevações do MDE.
3
4
5
1
2
DIREÇÃO DE FLUXOELEVAÇÃO (MDE) DIREÇÃO DE FLUXO NO MAPA
Depressão
corrigida com
valor altimétrico
de 1094,59 m
Depressão com
valor altimétrico
de 1020 m

FLUXO ACUMULADO DE ESCOAMENTO DA ÁGUA
Após a determinação da direção de fluxo, estamos prontos para determinarmos o fluxo acumulado
que irá depender da direção de fluxo como pode ser observado na figura abaixo. Note que o fluxo
acumulado para cada célula irá depender do número de vetores que estão direcionados para esta
célula.
1. No Hydrology, dê um clique duplo em Flow Accumulation.
2. Na caixa de diálogo Flow Accumulation, selecione a imagem matricial dir_fluxo na caixa de
entrada da opção Input flow direction raster.
3. Na caixa de saída Output accumulation raster, digite o nome Fluxo_Acum dentro do diretório
de trabalho C:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
5. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Flow Accumulation.
Abaixo, é mostrada a imagem matricial do fluxo acumulado para a área de estudo. Na tabela de
conteúdos, observe que o fluxo acumulado varia de 0 a 5,24442 x 10
6
. Logo, com o intuito de
visualizarmos apenas os fluxos acumulados principais da área de estudo, teremos que preparar uma
nova legenda.
5
2
3
4
6
1
DIREÇÃO DE FLUXO FLUXO ACUMULADO

fluxo_acum e, na janela de menu rápido, clique em Properties.
7. Na caixa de diálogo Layer Properties, no painel Show, clique em Classified. Na caixa de
diálogo Compute Unique Value, clique sobre o botão Sim.
8. Na caixa de diálogo Layer Properties, clique sobre o botão Classify.
9. Na caixa de diálogo Classification, entre com os valores 10, 70, 500, 1,500 e 5,244,421 no
painel Break Values.
11. Na caixa de diálogo Layer Properties, clique sobre o botão OK.
12. Na tabela de conteúdos, na legenda da imagem matricial fluxo_acum, clique com o botão direito
do mouse sobre a primeira cor (0 – 10). Na janela de cores, escolha a opção No Color (nenhuma
cor).
13. Repita a operação anterior para os outros intervalos da legenda, exceto o intervalo que vai de
1,500.000001 a 5,244,421 à qual você deverá colocar a cor preta.
9
10
6
11
8

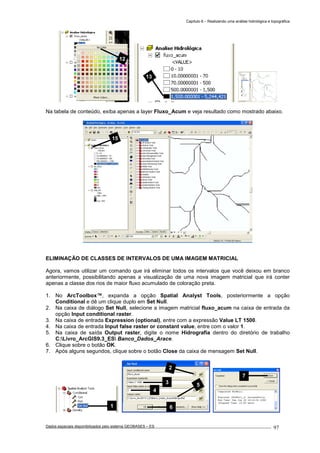

Na tabela de conteúdo, exiba apenas a layer Fluxo_Acum e veja resultado como mostrado abaixo.
ELIMINAÇÃO DE CLASSES DE INTERVALOS DE UMA IMAGEM MATRICIAL
Agora, vamos utilizar um comando que irá eliminar todos os intervalos que você deixou em branco
anteriormente, possibilitando apenas a visualização de uma nova imagem matricial que irá conter
apenas a classe dos rios de maior fluxo acumulado de coloração preta.
1. No ArcToolbox™, expanda a opção Spatial Analyst Tools, posteriormente a opção
Conditional e dê um clique duplo em Set Null.
2. Na caixa de diálogo Set Null, selecione a imagem matricial fluxo_acum na caixa de entrada da
opção Input conditional raster.
3. Na caixa de entrada Expression (optional), entre com a expressão Value LT 1500.
4. Na caixa de entrada Input false raster or constant value, entre com o valor 1.
5. Na caixa de saída Output raster, digite o nome Hidrografia dentro do diretório de trabalho
7. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Set Null.
13
2
3
4
5
6
15
7
1
12

Abaixo é mostrado o resultado da operação. Observe que a imagem matricial hidrografia apresenta
em sua legenda apenas uma classe de hidrografia representada pelo número 1.
8. Na tabela de conteúdos, clique com o botão direito do mouse sobre a legenda da imagem
matricial hidrografia e selecione a cor Lápis Lazuli.
Abaixo é mostrada do lado direito a hidrografia já representada com a cor azul.
CLASSIFICAÇÃO HIERÁRQUICA DOS CURSOS D`ÁGUA
O próximo passo será a realização da classificação hierárquica dos cursos d’água. A ordem dos rios
é uma classificação que reflete o grau de ramificação dentro de uma bacia. Na classificação proposta
por Hoirton e modificado por Strahler, todos os afluentes que não se ramificam (podendo desembocar
no rio principal ou em seus ramos) são designados como sendo de primeira ordem. Os cursos d’água
que somente recebem afluentes que não se subdividem são de segunda ordem. Os de terceira ordem
são formados pela reunião de dois cursos d’água de segunda ordem, e assim por diante (Figura 6.9).
Figura 6.9. Classificação proposta por Strahler.
Para realizar a classificação hierárquica dos cursos d`água segundo Strahler, primeiramente, será
necessário quebrar a hidrografia em links mostrando todos os afluentes individualizados.
1. No ArcToolbox™, expanda a opção Spatial Analyst Tools, posteriormente a opção Hydrology
e dê um clique duplo em Stream Link.
2. Na caixa de diálogo Stream Link, selecione a imagem matricial Hidrografia na caixa de entrada
da opção Input stream raster.
3. Na caixa de entrada Input flow direction raster, selecione a imagem matricial dir_fluxo.
8

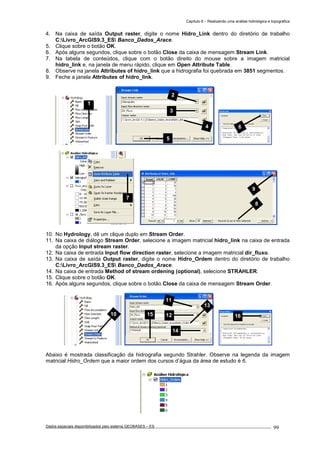

4. Na caixa de saída Output raster, digite o nome Hidro_Link dentro do diretório de trabalho
6. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Stream Link.
hidro_link e, na janela de menu rápido, clique em Open Attribute Table.
8. Observe na janela Attributes of hidro_link que a hidrografia foi quebrada em 3851 segmentos.
9. Feche a janela Attributes of hidro_link.
10. No Hydrology, dê um clique duplo em Stream Order.
11. Na caixa de diálogo Stream Order, selecione a imagem matricial hidro_link na caixa de entrada
da opção Input stream raster.
13. Na caixa de saída Output raster, digite o nome Hidro_Ordem dentro do diretório de trabalho
14. Na caixa de entrada Method of stream ordening (optional), selecione STRAHLER.
16. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Stream Order.
Abaixo é mostrada classificação da hidrografia segundo Strahler. Observe na legenda da imagem
matricial Hidro_Ordem que a maior ordem dos cursos d’água da área de estudo é 6.
11
12
14
15
13
10
7
8
9
2
3
4
5
16
6
1

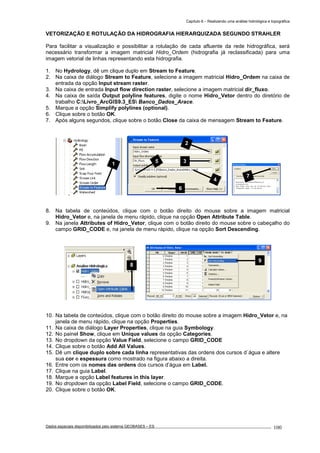

VETORIZAÇÃO E ROTULAÇÃO DA HIDROGRAFIA HIERARQUIZADA SEGUNDO STRAHLER
Para facilitar a visualização e possibilitar a rotulação de cada afluente da rede hidrográfica, será
necessário transformar a imagem matricial Hidro_Ordem (hidrografia já reclassificada) para uma
imagem vetorial de linhas representando esta hidrografia.
1. No Hydrology, dê um clique duplo em Stream to Feature.
2. Na caixa de diálogo Stream to Feature, selecione a imagem matricial Hidro_Ordem na caixa de
entrada da opção Input stream raster.
4. Na caixa de saída Output polyline features, digite o nome Hidro_Vetor dentro do diretório de
trabalho C:Livro_ArcGIS9.3_ES Banco_Dados_Arace.
5. Marque a opção Simplify polylines (optional).
7. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Stream to Feature.
Hidro_Vetor e, na janela de menu rápido, clique na opção Open Attribute Table.
9. Na janela Attributes of Hidro_Vetor, clique com o botão direito do mouse sobre o cabeçalho do
campo GRID_CODE e, na janela de menu rápido, clique na opção Sort Descending.
10. Na tabela de conteúdos, clique com o botão direito do mouse sobre a imagem Hidro_Vetor e, na
janela de menu rápido, clique na opção Properties.
12. No painel Show, clique em Unique values da opção Categories.
13. No dropdown da opção Value Field, selecione o campo GRID_CODE
14. Clique sobre o botão Add All Values.
15. Dê um clique duplo sobre cada linha representativas das ordens dos cursos d`água e altere
sua cor e espessura como mostrado na figura abaixo a direita.
16. Entre com os nomes das ordens dos cursos d’água em Label.
17. Clique na guia Label.
18. Marque a opção Label features in this layer.
19. No dropdown da opção Label Field, selecione o campo GRID_CODE.
8
2
3
4
6
51
9
7

Abaixo é mostrado ampliações de algumas áreas da região de estudo.
DELIMITAÇÃO DE BACIAS HIDROGRÁFICAS
Agora iremos delimitar as bacias hidrográficas da região que compreendem o distrito de Aracê,
1. No Hydrology, dê um clique duplo em Basin.
2. Na caixa de diálogo Basin, selecione a imagem matricial dir_fluxo na caixa de entrada da opção
Input flow direction raster.
11
16
15
14
12
13
Hidrografia rotulada e
hierarquizada
Hidrografia rotulada e
hierarquizada
17
18
19
20
10

3. Na caixa de saída Output raster, digite o nome Bacias_Hidrog dentro do diretório de trabalho
5. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Basin.
Bacias_Hidrog e, na janela de menu rápido, clique em Properties.
8. No painel Show, clique na opção Unique Values.
9. No dropdown da opção Color Scheme, selecione uma paleta de cor desejada.
Abaixo, é mostrado as bacias hidrográficas da área de estudo, destacando-se duas bacias
importantes.
7
8
10
9
Bacia Hidrográfica
do Rio Jucu Braço
Norte
Bacia Hidrográfica
do Rio Jucu Braço
Sul
6
2
3
4
5
1

DELIMITAÇÃO INDIVIDUAL DE DIVISORES TOPOGRÁFICOS
O Hidrology possui uma ferramenta que possibilita delimitar os divisores topográficos de bacias
hidrográficas, deste que se conheça um ponto à jusante da bacia que receba todas as contribuições
dos cursos d’água que compreendem a mesma.
2. Na caixa de diálogo Add Data, clique na seta amarela e vá para o sub-diretório
3. Selecione os shapefiles Ponto_Final_Bacia.shp.
5. Na tabela de conteúdos, clique com o botão esquerdo do mouse sobre o símbolo da imagem
vetorial Ponto_Final_Bacia.shp.
6. Na caixa de diálogo Symbol Selector, no dropdown da opção Color, escolha a cor Amarelo.
7. Na opção Size, entre com o valor de 8.
9. No Hydrology, dê um clique duplo em Watershed.
10. Na caixa de diálogo Watershed, selecione a imagem matricial dir_fluxo na caixa de entrada da
opção Input flow direction raster.
11. Selecione a imagem vetorial Ponto_Final_Bacia na caixa de entrada da opção Input raster or
feature pour point data.
12. Selecione o campo Id na caixa de entrada da opção Pour point field (optional).
13. Na caixa de saída Output raster, digite o nome Bac_Rio_Barc dentro do diretório de trabalho
15. Após alguns segundos, clique sobre o botão Close da caixa de mensagem Watershed.
Abaixo, é mostrada a bacia hidrográfica delimitada (Bacia Hidrográfica do Rio Barcelos), além de uma
ampliação desta bacia hidrográfica delimitada.
15
9
10
11
1213
14
5
6
7
8
2
3
4

UTILIZAÇÃO DA FERRAMENTA HYDROLOGY MODELING
Agora iremos customizar o ArcGIS com o intuito de utilizar uma nova barra de ferramentas chamada
Hydrology Modeling que possibilitará a delimitação de bacias hidrográficas e do fluxo d’água principal
destas bacias de um modo rápido, eficiente e interativo.
1. Na barra de ferramentas Standard, clique no menu Tools e, posteriormente na opção
Customize.
2. Na caixa de diálogo Customize, clique na guia Commands.
3. Clique no botão Add from file.
4. Na caixa de diálogo Abrir, no dropdown Examinar, vá para o diretório de trabalho
C:Livro_ArcGIS9.3_ES Banco_Dados_AraceHidrologyTools e selecione a barra de
ferramentas esrihydrology_v2.dll.
6. Clique sobre o botão OK da janela Added Objects.
7. Clique na guia Toolbars.
8. Marque a opção Hydrology Modeling.
9. Clique no botão Close.
1
Bacia Hidrográfica do
Rio Barcelos
7
8
9
6
4
5
2
3

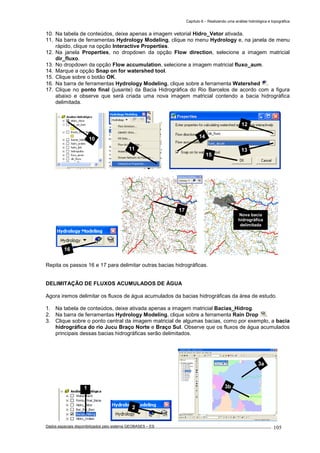

10. Na tabela de conteúdos, deixe apenas a imagem vetorial Hidro_Vetor ativada.
11. Na barra de ferramentas Hydrology Modeling, clique no menu Hydrology e, na janela de menu
rápido, clique na opção Interactive Properties.
12. Na janela Properties, no dropdown da opção Flow direction, selecione a imagem matricial
dir_fluxo.
13. No dropdown da opção Flow accumulation, selecione a imagem matricial fluxo_aum.
14. Marque a opção Snap on for watershed tool.
16. Na barra de ferramentas Hydrology Modeling, clique sobre a ferramenta Watershed .
17. Clique no ponto final (jusante) da Bacia Hidrográfica do Rio Barcelos de acordo com a figura
abaixo e observe que será criada uma nova imagem matricial contendo a bacia hidrográfica
delimitada.
Repita os passos 16 e 17 para delimitar outras bacias hidrográficas.
DELIMITAÇÃO DE FLUXOS ACUMULADOS DE ÁGUA
Agora iremos delimitar os fluxos de água acumulados da bacias hidrográficas da área de estudo.
1. Na tabela de conteúdos, deixe ativada apenas a imagem matricial Bacias_Hidrog.
2. Na barra de ferramentas Hydrology Modeling, clique sobre a ferramenta Rain Drop .
3. Clique sobre o ponto central da imagem matricial de algumas bacias, como por exemplo, a bacia
hidrográfica do rio Jucu Braço Norte e Braço Sul. Observe que os fluxos de água acumulados
principais dessas bacias hidrográficas serão delimitados.
1
3a
3b
Nova bacia
hidrográfica
delimitada
2
17
16
12
13
15
14
11
10

4. Na barra de ferramentas Tools, clique na ferramenta Select elements .
5. Clique sobre primeiro fluxo d’água acumulado delimitado, mantendo a tecla SHIFT apertada e
clique no segundo fluxo d’água acumulado delimitado.
6. Clique sobre a tecla DELETE do seu teclado para remover as dois fluxos d’água acumulado.
DELIMITAÇÃO DE BACIAS HIDROGRÁFICAS DE ÁREAS IGUAIS OU SUPERIORES A 20 km²
Sabendo que cada pixel do MDE equivale a 100 m² (10 x 10 m), podemos delimitar automaticamente
as bacias hidrográficas de áreas iguais ou superiores a 20 km². No entanto, precisamos determinar o
número de pixels representativos da área de 20 km². Logo:
pixelsxx
kmmx
mpixel
200000
100
20000000
2020000000
1001
22
2
=∴=
=→
→
1. Na barra de ferramentas Hydrology Modeling, clique no menu Hydrology e, na janela de menu
rápido, clique na opção Watershed.
2. Na caixa de diálogo Watershed, no dropdown da opção Direction raster, selecione a imagem
Dir_Fluxo.
3. No dropdown da opção Accumulation raster, selecione a imagem Fluxo_Acum.
4. Na caixa de entrada da opção Minimum number of cells for a basin digite 200000.
5. Na caixa de entrada Output raster, vá para o diretório de trabalho C:Livro_ArcGIS9.3_ES
Banco_Dados_Arace e digite o nome da imagem de saída de Bacias20km2.
7. Feche a barra de ferramentas Hydrology Modeling.
Após o processamento, observe que foram delimitadas 29 bacias hidrográficas com áreas iguais ou
superiores a 20 km².
2
3
4
5
6
1
7
Fluxos acumulados
de água deletados
6

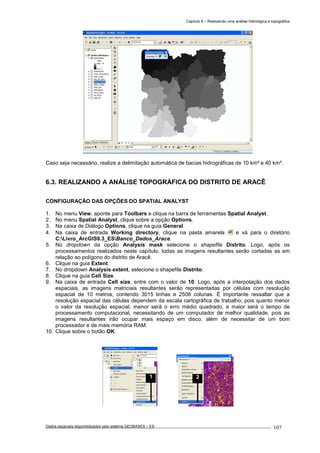

Caso seja necessário, realize a delimitação automática de bacias hidrográficas de 10 km² e 40 km².
6.3. REALIZANDO A ANÁLISE TOPOGRÁFICA DO DISTRITO DE ARACÊ
CONFIGURAÇÃO DAS OPÇÕES DO SPATIAL ANALYST
1. No menu View, aponte para Toolbars e clique na barra de ferramentas Spatial Analyst.
5. No dropdown da opção Analysis mask selecione o shapefile Distrito. Logo, após os
processamentos realizados neste capítulo, todas as imagens resultantes serão cortadas as em
relação ao polígono do distrito de Aracê.
7. No dropdown Analysis extent, selecione o shapefile Distrito.
9. Na caixa de entrada Cell size, entre com o valor de 10. Logo, após a interpolação dos dados
espaciais, as imagens matriciais resultantes serão representadas por células com resolução
espacial de 10 metros, contendo 3015 linhas e 2508 colunas. É importante ressaltar que a
resolução espacial das células dependem da escala cartográfica de trabalho, pois quanto menor
o valor da resolução espacial, menor será o erro médio quadrado, e maior será o tempo de
processamento computacional, necessitando de um computador de melhor qualidade, pois as
imagens resultantes irão ocupar mais espaço em disco, além de necessitar de um bom
processador e de mais memória RAM.
21

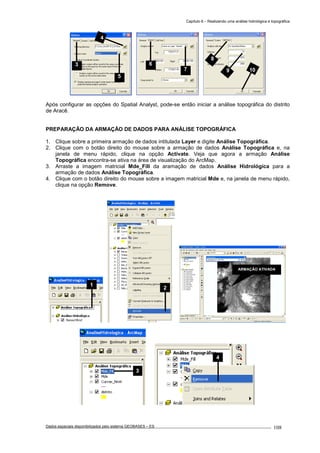

Após configurar as opções do Spatial Analyst, pode-se então iniciar a análise topográfica do distrito
de Aracê.
PREPARAÇÃO DA ARMAÇÃO DE DADOS PARA ANÁLISE TOPOGRÁFICA
1. Clique sobre a primeira armação de dados intitulada Layer e digite Análise Topográfica.
2. Clique com o botão direito do mouse sobre a armação de dados Análise Topográfica e, na
janela de menu rápido, clique na opção Activate. Veja que agora a armação Análise
Topográfica encontra-se ativa na área de visualização do ArcMap.
3. Arraste a imagem matricial Mde_Fill da aramação de dados Análise Hidrológica para a
armação de dados Análise Topográfica.
4. Clique com o botão direito do mouse sobre a imagem matricial Mde e, na janela de menu rápido,
4
3
ARMAÇÃO ATIVADA
2
1
6
7
8
9 10
3
4
5

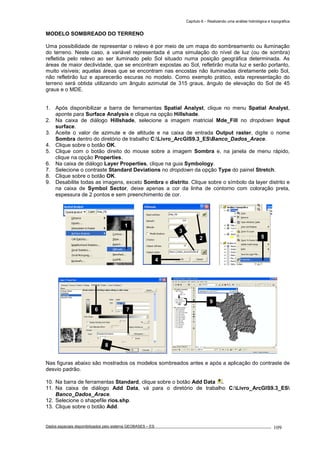

MODELO SOMBREADO DO TERRENO
Uma possibilidade de representar o relevo é por meio de um mapa do sombreamento ou iluminação
do terreno. Neste caso, a variável representada é uma simulação do nível de luz (ou de sombra)
refletida pelo relevo ao ser iluminado pelo Sol situado numa posição geográfica determinada. As
áreas de maior declividade, que se encontram expostas ao Sol, refletirão muita luz e serão portanto,
muito visíveis; aquelas áreas que se encontram nas encostas não iluminadas diretamente pelo Sol,
não refletirão luz e aparecerão escuras no modelo. Como exemplo prático, esta representação do
terreno será obtida utilizando um ângulo azimutal de 315 graus, ângulo de elevação do Sol de 45
graus e o MDE.
1. Após disponibilizar a barra de ferramentas Spatial Analyst, clique no menu Spatial Analyst,
aponte para Surface Analysis e clique na opção Hillshade.
2. Na caixa de diálogo Hillshade, selecione a imagem matricial Mde_Fill no dropdown Input
surface.
3. Aceite o valor de azimute e de altitude e na caixa de entrada Output raster, digite o nome
Sombra dentro do diretório de trabalho C:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
5. Clique com o botão direito do mouse sobre a imagem Sombra e, na janela de menu rápido,
clique na opção Properties.
7. Selecione o contraste Standard Deviations no dropdown da opção Type do painel Stretch.
9. Desabilite todas as imagens, exceto Sombra e distrito. Clique sobre o símbolo da layer distrito e
na caixa de Symbol Sector, deixe apenas a cor da linha de contorno com coloração preta,
espessura de 2 pontos e sem preenchimento de cor.
Nas figuras abaixo são mostrados os modelos sombreados antes e após a aplicação do contraste de
desvio padrão.
11. Na caixa de diálogo Add Data, vá para o diretório de trabalho C:Livro_ArcGIS9.3_ES
Banco_Dados_Arace.
12. Selecione o shapefile rios.shp.
7
8
6
9
52
3
4
1

Modelo sombreado antes da aplicação
do contraste
Modelo sombreado após a aplicação
do contraste
Veja o resultado dos rios da região sobrepostos sobre o modelo sombreado na figura abaixo à direita.
Nesta etapa, estamos prontos para utilizar o modelo numérico do terreno para gerar um mapa vetorial
de linhas de curvas de nível com eqüidistância de 40 metros. No entanto, qualquer outro intervalo de
curva de nível pode ser utilizado antes de iniciar o processamento.
CONVERSÃO DA IMAGEM MATRICIAL DE MDE PARA IMAGEM VETORIAL DE CURVAS DE
NÍVEL
1. Clique no menu Spatial Analyst, aponte para Surface Analysis e clique na opção Contour.
2. Na caixa de diálogo Contour, selecione Mde_Fill no dropdown Input surface.
3. Na caixa de entrada Contour interval, digite 40. Logo, o mapa resultante terá curvas de nível
variando de 40 em 40 metros.
4. Aceite todas as outras opções e, na caixa de entrada Output features, digite o nome
Contorno_40m dentro do diretório de trabalho C:Livro_ArcGIS9.3_ESBanco_Dados_Arace.
2
3
4
5
1
1112
13

Abaixo, é mostrado o resultado do processamento com curvas de nível variando de 40 em 40 metros.
Curvas de nível com eqüidistância de 40 metros,
sem formatação da legenda por categoria e
rotulagem
Curvas de nível com eqüidistância de 40
metros, após rotulagem e preparação da
legenda por categoria
DECLIVIDADE DO TERRENO
Uma outra possibilidade de representar o relevo é por meio da declividade do terreno que é expressa
como a variação de altitude entre dois pontos do terreno, em relação à distância que os separa. O
MDE será utilizado como imagem de entrada para a geração do mapa de declividade. A imagem de
declividade gerada será do tipo contínua, por apresentar valores reais. Esta imagem será fatiada e,
as classes de declividades serão discriminadas em seis intervalos distintos sugeridos em 1979 pela
Empresa Brasileira de Pesquisa Agropecuária (EMBRAPA): 0-3% (relevo plano), 3-8% (relevo
suavemente ondulado), 8-20% (relevo ondulado), 20-45% (relevo fortemente ondulado), 45-75%
(relevo montanhoso), e, > 75% (relevo fortemente montanhoso). Porém, existe a possibilidade de se
dividir o terreno em outras classes de declividade, de acordo com as necessidades do estudo em
particular. Esta operação será realizada utilizando a técnica de reclassificação com base numa tabela
ASCII gerada para este propósito. A estrutura da tabela utilizada com o comando será a seguinte:
CLASSES DE
DECLIVIDADE (%)
VALORES APÓS A
RECLASSIFICAÇÃO
0 – 3 1
3 – 8 2
8 – 20 3
20 – 45 4
45 – 75 5
> 75 6
1. Clique no menu Spatial Analyst, aponte para Surface Analysis e clique na opção Slope.
2. Na caixa de diálogo Slope, selecione Mde_Fill no dropdown Input surface.
3. Selecione a opção Percent em Output measurement.
4. Aceite todas as outras opções e, na caixa de entrada Output raster, digite o nome declive dentro
do diretório de trabalho C:Livro_ArcGIS9.3_ES Banco_Dados_Arace.
6. No menu Spatial Analyst, clique na opção Reclassify.
7. Na caixa de diálogo Reclassify, selecione declive no dropdown da opção input raster.
8. Clique no botão Classify.
9. Na caixa de diálogo Classification, selecione 6 no dropdown da opção Classes.
10. No painel Break Values, entre com os valores 3, 8, 20, 45, 75 e 99999.
12. Na caixa de diálogo Reclassify, aceite todas as outras opções e, na caixa de entrada Output
raster, digite o nome Declive_Emb dentro do diretório de trabalho C:Livro_ArcGIS9.3_ES
Banco_Dados_Arace.

14. Veja o resultado da reclassificação e, na tabela de conteúdo, clique com o botão direito do mouse
sobre a imagem matricial Declive_Emb e clique na opção Properties.
15. Na caixa de diálogo Layer Properties, clique sobre a guia Symbology.
16. Entre com os respectivos nomes de cada classe reclassificada anteriormente.
14
Veja o resultado
12
13
9
10
11
7
86
2
3
4
5
1

Veja na figura abaixo o resultado da formatação da legenda de acordo com as classes de declividade
padronizadas pela EMBRAPA (1979).
ORIENTAÇÃO DO TERRENO OU ASPECTO
Agora, iremos elaborar o mapa de orientação do terreno ou aspecto . A orientação do terreno é
definida como sendo o azimute em graus (ou ponto cardinal na rosa dos ventos) para o qual se
encontra orientado o plano de máxima declividade nesse ponto. Na Tabela 6.1 estão indicados os
pontos cardeais e seus intervalos em graus.
Tabela 6.1. Pontos cardeais e seus intervalos em graus.
PONTOS CADEAIS INTERVALO EM GRAUS
Norte 0 – 22,5
Nordeste 22,5 – 67,5
Este 67,5 – 112,5
Sudeste 112,5 – 157,5
Sul 157,5 – 202,5
Sudoeste 202,5 – 247,5
Oeste 247,5 - 292,5
Noroeste 292,5 – 337,5
Norte 337,5 – 360,0
15
16
17

1. Clique no menu Spatial Analyst, aponte para Surface Analysis e clique na opção Aspect.
2. Na caixa de diálogo Aspect, selecione Mde_Fill no dropdown Input surface.
3. Aceite todas as outras opções e, na caixa de entrada Output raster, digite o nome Aspecto
dentro do diretório de trabalho C:Livro_ArcGIS9.3_ES Banco_Dados_Arace.
5. Clique sobre o nome Flat (-1), espere 2 segundos, clique novamente, apague todo o texto e
digite Relevo plano. Posteriormente, repita este procedimento para substituir os textos de todas
as classes de aspecto do inglês para o português de acordo com a figura abaixo.
6. No menu File, clique sobre a opção Save.
ANTES DEPOIS
Após as etapas realizadas anteriormente e todo o conhecimento adquirido nos capítulos 3, 4 e 5,
caso seja de sua vontade, você poderá observar as Figuras 6.1 a 6.7 disponibilizadas na página 87
para elaborar seus layouts finais.
5
2
3
4
1

1. Com o intuito de aprimorar seus conhecimentos práticos, você deverá fazer um projeto que
contenha os seguintes layouts representativos da bacia do Rio Alegre:
LAYOUTS A SEREM ELABORADOS
Curvas de nível da bacia hidrográfica do Rio Alegre, ES.
Hipsometria da bacia hidrográfica do Rio Alegre, ES.
Declividade da bacia hidrográfica do Rio Alegre, ES.
Orientação do terreno da bacia hidrográfica do Rio Alegre, ES.
Modelo sombreado da bacia hidrográfica do Rio Alegre, ES.
Bacias hidrográficas e hierarquização dos cursos d’água da bacia hidrográfica do Rio
Alegre, ES.
Delimitação de duas sub-bacias hidrográficas da bacia hidrográfica do Rio Alegre, ES.
NOME LOCAL
Curvas_quadrante_20m.shp
C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegre
Bacia_Rio_Alegre.shp
NOME LOCAL
Analise_Hidrologica.mxd C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegre
Obs: A máscara de corte a ser utilizada será a própria bacia hidrográfica do Rio Alegre, ES.

Capítulo 7 – Elaborando um mapeamento de risco de inundação
ELABORANDO UM
MAPEAMENTO DE RISCO DE
INUNDAÇÃO
7
CAPÍTULO
Analyst Tools) que irão possibilitar a elaboração do mapeamento do risco de inundação para o distrito
de Aracê, pertencente ao município de Domingos Martins, ES.
As enchentes ocorrem quando a precipitação é intensa e a quantidade de água que chega
simultaneamente ao rio, é superior à sua capacidade de drenagem resultando em inundações das
áreas ribeirinhas (TUCCI, 2004).
Segundo a Defesa Civil (1996) as inundações podem ser previstas e em alguns casos são graduais.
Estas últimas são intensificadas por variáveis climatológicas de médio longo prazo e pouco
influenciáveis por variações diárias de tempo. Relacionando-se, assim, muito mais com períodos
demorados de chuvas contínuas do que com chuvas intensas e concentradas, caracterizando-se por
sua abrangência e grande extensão.
O aumento da densidade populacional de uma comunidade traz problemas de ordem quantitativa na
demanda de água para abastecimento público, aumento na geração de resíduos sólidos, poluição
dos rios e lençol freático, deterioração da qualidade dos corpos d’água, o que gera problemas de
poluição ambiental. Já o aumento da densidade de ocupação por edificações e obras de infra-
estrutura viária, por sua vez, traz como conseqüência direta o aumento das áreas impermeáveis,
modificando o sistema de drenagem anteriormente existente, incrementando a velocidade de
escoamento superficial, reduzindo o tempo de pico de enchentes, amplificando a vazão desses picos
e reduzindo as vazões de recarga do lençol freático (ENOMOTO, 2004).
A presença do homem em áreas de riscos de enchentes pode causar muitos prejuízos e também
mortes, portanto é necessário que a população e governantes tenham a percepção deste risco e que
estas áreas sejam mapeadas a fim de melhor planejar sua ocupação.
Segundo Tucci (2004) as principais condições naturais para a ocorrência de enchentes são relevo,
tipo de precipitação, a cobertura vegetal e a capacidade de drenagem. Já as principais condições
artificiais são as obras hidráulicas, a urbanização, os desmatamentos, o reflorestamento e o uso
agrícola.
Reclassificação das variáveis ambientais que compõem o modelo de inundação;
Determinação dos pesos estatísticos do modelo; e
Elaboração do mapeamento de risco de inundação.
Para realizar a reclassificação das variáveis ambientais que compõem o modelo, iremos utilizar os
mapas altitude, declividade, uso do solo e tipo de solo do distrito de Aracê mostrados na Figura 7.1.
Após a reclassificação das variáveis ambientais e determinação dos pesos estatísticos do modelo,
você irá elaborar o mapeamento de risco de inundação para o distrito de Aracê, município de
Domingos Martins, ES (Figura 7.2). Observe nesta figura que as seguintes classes de risco serão
determinadas:
• baixo-baixíssimo risco;
• médio-baixo risco;
• alto-médio risco; e
• altíssimo-alto risco.

280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
ALTITUDE PARA O DISTRITO DE ARACÊ, MUNICÍPIO
DE DOMINGOS MARTINS, ES
2 0 2 4 61
km
Altitude
1.900 m
800 m
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
DECLIVIDADE PARA O DISTRITO DE ARACÊ,
Declividade
> 100 %
0
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
2 0 2 4 61
km
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
USO DO SOLO PARA O DISTRITO DE ARACÊ, MUNICÍPIO
2 0 2 4 61
km
Uso do Solo
Afloramento / Solo Exposto
Agricultura
Floresta natural / Sombra
Floresta Natural Primária ou Sec. Avanç.
Floresta Plantada em Crescimento
Pastagem
Pastagem / Sombra
Rios
Vegetação Natural Secundária
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
TIPO DE SOLO (PEDOLOGIA) PARA O DISTRITO DE ARACÊ,
2 0 2 4 61
km
Tipo de Solo (Pedologia)
Cambissolos
Latossol
Litólico e rochas
Terra Roxa
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
Figura 7.1 - Variáveis ambientais que serão reclassificadas para elaborar o mapeamento de risco de
inundação para o distrito de Aracê, município de Domingos Martins, ES.

280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
Risco de Inundação
Baixo-Baixíssimo Risco
Médio-Baixo Risco
Médio Risco
Alto-Médio Risco
Altíssimo-Alto Risco
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
RISCO DE INUNDAÇÃO PARA O DISTRITO DE ARACÊ,
4 0 42
km
Figura 7.2 - Risco de inundação para o distrito de Aracê, município de Domingos Martins, ES.

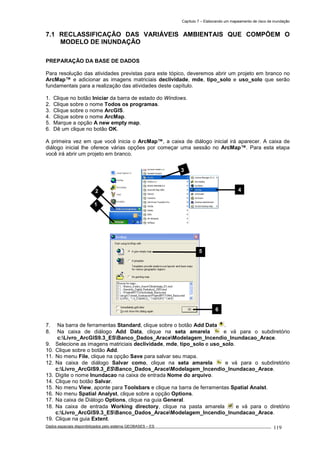

7.1 RECLASSIFICAÇÃO DAS VARIÁVEIS AMBIENTAIS QUE COMPÕEM O
MODELO DE INUNDAÇÃO
PREPARAÇÃO DA BASE DE DADOS
ArcMap™ e adicionar as imagens matriciais declividade, mde, tipo_solo e uso_solo que serão
fundamentais para a realização das atividades deste capítulo.
A primeira vez em que você inicia o ArcMap™, a caixa de diálogo inicial irá aparecer. A caixa de
diálogo inicial lhe oferece várias opções por começar uma sessão no ArcMap™. Para esta etapa
você irá abrir um projeto em branco.
c:Livro_ArcGIS9.3_ESBanco_Dados_AraceModelagem_Incendio_Inundacao_Arace.
9. Selecione as imagens matriciais declividade, mde, tipo_solo e uso_solo.
13. Digite o nome Inundacao na caixa de entrada Nome do arquivo.
15. No menu View, aponte para Toolsbars e clique na barra de ferramentas Spatial Analst.
2 4
3
1
5
6

20. No dropdown Analysis extent, selecione a imagem matricial mde (Same as Layer “mde”).
22. No dropdown Analysis cell size, selecione a imagem matricial mde (Same as Layer “mde”).
Após configurar as opções do Spatial Analyst, pode-se então iniciar a reclassificação das variáveis
ambientais do distrito de Aracê.
RECLASSIFICAÇÃO DAS VARIÁVEIS AMBIENTAIS
20
19
21
22
23
17
18
15
8
9A
9B
9D
9C
10
13
14
12
16

Iremos estabelecer notas de acordo com o grau de susceptibilidade a inundações da seguinte forma:
SUSCEPTIBILIDADE À
INUNDAÇÃO
NOTAS
GRAU DE
SUSCEPTIBILIDADE
Menos susceptível 0
Mais susceptível 10
A) RECLASSIFICAÇÃO DOS DADOS ESPACIAIS DE ALTITUDE
Primeiramente iremos reclassificar os dados espaciais de altitude obedecendo as notas mostradas na
Tabela 7.1.
Tabela 7.1 - Notas estabelecidas para altitude.
Altitude (m) Nota
800 – 820 10
820 – 840 9
840 – 860 8
860 – 880 7
880 – 900 6
900 – 1000 5
1000 – 1500 3
1500 – 1900 2
2. Na caixa de diálogo Reclassify, selecione mde no dropdown da opção input raster.
5. No painel Break Values, entre com os valores 820, 840, 860, 880, 900, 1000, 1500 e 1900.
7. Na caixa de diálogo Reclassify, entre com as notas mostradas na Tabela 7.1.
8. Na caixa de entrada Output raster, digite o nome Alt_R dentro do diretório de trabalho
Modelagem_Incendio_Inundacao_Arace, localizado dentro do subdiretório
Banco_Dados_Arace.
1
4
5
6
2
3

B) RECLASSIFICAÇÃO DOS DADOS ESPACIAIS DE DECLIVIDADE
Agora iremos reclassificar os dados espaciais de declividade obedecendo as notas mostradas na
Tabela 7.2.
Tabela 7.2 - Notas estabelecidas para declividade.
Declividade (%) Nota
0 – 3% (plano) 10
3 – 8% (suavemente ondulado) 9
8 – 20% (ondulado) 5
20 – 45% (fortemente ondulado) 3
45 –75% (montanhoso) 1
>75% (fortemente montanhoso) 1
2. Na caixa de diálogo Reclassify, selecione declividade no dropdown da opção input raster.
5. No painel Break Values, entre com os valores 3, 8, 20, 45, 75, 999.
7. Na caixa de diálogo Reclassify, entre com as notas mostradas na Tabela 7.2.
8. Na caixa de entrada Output raster, digite o nome Dec_R dentro do diretório de trabalho
Banco_Dados_Arace.
4
5
61
Veja o resultado
9
8
7
2
3

C) RECLASSIFICAÇÃO DOS DADOS ESPACIAIS DE USO DO SOLO
Agora iremos reclassificar os dados espaciais de uso do solo obedecendo as notas mostradas na
Tabela 7.3.
Tabela 7.3 - Notas estabelecidas para o uso do solo.
Uso do Solo Nota
Afloramento / Solo Exposto 7
Agricultura 8
Floresta natural / Sombra 1
Floresta natural primária ou secundária avançada ou média 1
Floresta plantada em crescimento 2
Pastagem 9
Pastagem / Sombra 9
Rios 10
Vegetação natural secundária 1
2. Na caixa de diálogo Reclassify, selecione uso_solo no dropdown da opção input raster.
3. No dropdown da opção Reclass field escolha o campo Classifica.
4. Entre com as notas mostradas na Tabela 7.3.
5. Na caixa de entrada Output raster, digite o nome Uso_R dentro do diretório de trabalho
Banco_Dados_Arace.
1
Veja o resultado
3
2
4
6
5
9
8
7

D) RECLASSIFICAÇÃO DOS DADOS ESPACIAIS DE TIPO DO SOLO
Agora iremos reclassificar os dados espaciais de tipo de solo obedecendo as notas mostradas na
Tabela 7.4.
Tabela 7.4 - Notas estabelecidas para o tipo de solo.
Tipo de solo Nota
Terra roxa 4
Cambissolos 3
Latossol 4
Litólicos e rochas 10
2. Na caixa de diálogo Reclassify, selecione tipo_solo no dropdown da opção input raster.
3. No dropdown da opção Reclass field escolha o campo Solos.
4. Entre com as notas mostradas na Tabela 7.4.
5. Na caixa de entrada Output raster, digite o nome TipoSolo_R dentro do diretório de trabalho
Banco_Dados_Arace.
1
Veja o resultado
3
2
4
6
5

7.2 DETERMINAÇÃO DOS PESOS ESTATÍSTICOS DO MODELO
Para o mapa representar de forma mais real as condições encontradas no distrito de Aracê, vamos
ponderar os dados. Com este propósito, será utilizado o método AHP proposto por Saaty (1977),
através da decisão do problema em níveis hierárquicos. Este método determina por meio da síntese
dos valores dos agentes de decisão, uma medida global para cada alternativa, priorizando-as ou
classificando-as ao finalizar o método (GOMES et. al., 2004).
Vamos utilizar a matriz de comparação par a par ou matriz de decisão, fazendo uso da escala
fundamental de Saaty (Tabela 7.5). O método de elaboração da matriz faz uso de uma escala de
comparação, em que se pode definir linearmente a hierarquia de importância entre os fatores pré-
definidos (altitude, declividade, uso do solo e tipo de solo), mostrado na Tabela 7.5.
Tabela 7.5 - Escala de comparadores.
VALORES IMPORTÂNCIA MÚTUA
1/9 Extremamente menos importante que
1/7 Muito fortemente menos importante que
1/5 Fortemente menos importante que
1/3 Moderadamente menos importante que
1 Igualmente importante a
3 Moderadamente mais importante que
5 Fortemente mais importante que
7 Muito fortemente mais importante que
9 Extremamente mais importante que
Fonte: Saaty (1977), apud Rosot (2000), adaptado
A fase de escolha dos valores, com base na escala de comparadores, será considerada um dos
momentos mais importantes de todo o processo de construção do mapa de risco de inundação, pois
será neste instante, que iremos definir o grau de importância de cada fator. Dessa forma, propõe-se
que sejam adotados um ou mais dos procedimentos abaixo:
Ao comparar um impacto ambiental com o outro, o pesquisador, pode simplesmente com base em
sua experiência, e em visitas de campo, definir a escala de importância.
O pesquisador pode por meio do levantamento bibliográfico comprovar sua tese de que um impacto
possui mais importância que o outro.
Uma equipe multidisciplinar, trabalhando em conjunto, com visitas de campo, debates etc. pode
definir a escala que mais se aproxima da realidade.
Para o presente estudo, vamos optar por unir a idéia de que o levantamento bibliográfico, associado à
observação em campo são suficientes para um resultado satisfatório, devido principalmente ao
reduzido tamanho da área delimitada para este estudo.
Veja o resultado

Certamente que a união das três opções anteriores é a opção mais interessante, pois permite a
interdisciplinaridade e uma melhor coerência no resultado final, visto que poderão ser apresentadas
opiniões, provenientes de diversos integrantes, contribuindo para alcançar a escolha que melhor
represente as idéias do grupo.
Com base nesta escala de comparação, vamos utilizar os fatores de maior importância, chegando ao
resultado que pode ser observado na Tabela 7.6. Observando-a, percebe-se de que forma ela foi
elaborada, pois cada elemento da matriz indica quanto o fator da coluna da esquerda é mais
importante em relação a cada fator correspondente na linha superior. Logo, quando um fator é
confrontado com ele mesmo, o único resultado possível é 1, pois possui igual importância. Esse limite
é importante para a pesquisa, pois a partir do momento que todos os fatores se entrecruzam uma
vez, a matriz passa a ser apenas um espelho, ou inverso do procedimento inicial, restando assim o
seguinte resultado de relevância para a pesquisa (Tabela 7.7):
Tabela 7.6 - Matriz de comparação pareada.
Fatores Tipo de Solo Uso do Solo Altitude Declividade
Tipo de Solo 1 1/3 1/5 1/7
Uso do Solo 3 1 1/3 1/5
Altitude 5 3 1 1/3
Declividade 7 5 3 1
Tabela 7.7 - Valores de interesse para o modelo.
Fatores Tipo de Solo Uso do Solo Altitude Declividade
Tipo de Solo 1
Uso do Solo 3 1
Altitude 5 3 1
Declividade 7 5 3 1
Possuindo os valores de importância relativa dos fatores, você pode utilizar aplicativos
computacionais específicos para determinar os pesos estatísticos para cada variável. É importante
ressaltar que também é possível obter estes valores manualmente, apenas dividindo cada elemento
pela somatória dos elementos da coluna a que ele pertence e fazendo-se uma média entre as
colunas, determinando assim cada peso. Logo, utilizando a Tabela 7.6 como exemplo, vamos
determinar os pesos estatísticos como mostrado na Tabela 7.8. Dependendo do número de casas
decimais, pode ocorrer uma pequena variação em cada peso calculado.
Tabela 7.8 - Determinação dos pesos estatísticos para cada variável.
Fatores Tipo de Solo Uso do Solo Altitude Declividade Pesos
Tipo de Solo 1/ 16 = 0,0625 0,33 / 9,33 = 0,0357 0,20 / 4,53 = 0,0441 0,14 / 1,68 = 0,0852 0,0553
Uso do Solo 3 / 16 = 0,1875 1 / 9,33 = 0,1075 0,33 / 4,53 = 0,0735 0,20 / 1,68 = 0,1193 0,1175
Altitude 5 / 16 = 0.3125 3 / 9,33 = 0,3214 1 / 4,53 = 0,2206 0,33 / 1,68 = 0,1988 0,2622
Declividade 7 / 16 = 0.4375 5 / 9,33 = 0,5357 3 / 4,53 = 0,6618 1 / 1,68 = 0,5966 0,5650
Para avaliarmos se realmente os pesos calculados são verídicos, será necessário calcular a razão de
consistências (RC), que deverá apresentar um valor menor que 0,10. O RC é calculado pela seguinte
equação:
IR/ICRC =
Em que,
RC = razão de consistência.
IR = índice aleatório que pode ser extraído da Tabela 7.9.
IC = índice de consistência, calculado pela seguinte equação:

)1n/()n(IC max −−λ=
Em que,
n = número de variáveis testadas que corresponde ao número colunas ou de linhas; e
maxλ = autovetor, calculado pela seguinte equação:
[ ]
∑
=
=λ
n
1i i
i
max
w
Aw
n
1
Em que,
[ ]Aw i = Matriz resultante do produto da matriz de comparação pareada (Tabela 7.6) pela matriz dos
pesos calculados (Wi); e
Wi = pesos calculados.
Tabela 7.9. Valores de IR para matrizes quadradas de ordem n, segundo o Laboratório Nacional de
Oak Ridge, EUA.
n 2 3 4 5 6 7
IR 0,0 0,58 0,90 1,12 1,24 1,32
Logo, para determinarmos a razão de consistência (RC), siga as etapas mostradas abaixo:
1. Iremos determinar primeiramente os valores de Aw multiplicando a matriz de comparação
pareada (Tabela 7.6) pela matriz dos pesos calculados (Wi):
Aw =
1 1/3 1/5 1/7
x
0,0553
=
0,2276
3 1 1/3 1/5 0,1175 0.4838
5 3 1 1/3 0,2622 1,0795
7 5 3 1 0,5650 2,3262
Se você não se lembra de como deve ser multiplicada uma matriz por outra, veja qual o significado do
valor Aw1 = 0,2276:
Aw1 = (1 x 0,0553 + 1/3 x 0,1175 + 1/5 x 0,2622 + 1/7 x 0,5650) =0,2276
2. Iremos calcular o autovetor ( maxλ ):
[ ]
1169,4
5650,0
3262,2
2622,0
0795,1
1175,0
4838,0
0553,0
2276,0
4
1
w
Aw
n
1 n
1i i
i
max =





+++==λ ∑
=
3. Iremos calcular o índice de consistência (IC):
039,0)14/()41169,4()1n/()n(IC max =−−=−−λ=
4. Finalmente, iremos calcular a razão de consist6encia (RC):
OBS: Na Tabela 7.9 o valor de IR é de 0,90, logo:
10,00433,090,0/039,0IR/ICRC <===
Pelo fato do valor da razão de consistência ser menor que 0,10, os pesos calculados para nosso
modelo são aceitáveis.

7.3 ELABORAÇÃO DO MAPEAMENTO DE RISCO DE INUNDAÇÃO
De posse dos pesos estatísticos calculados no tópico anterior, podemos montar o seguinte modelo
matemático para elaborar o mapa de risco de inundação para o distrito de Aracê:
1. No menu Spatial Analyst, clique na opção Raster Calculator.
2. Na janela Raster Calculator, observe os valores da figura abaixo e utilize os valores da
calculadora para digitalizar os valores dos pesos, do símbolo de multiplicação e de soma, dando
um clique duplo sobre cada imagem reclassificada no painel Layers. É importante saber se seu
sistema computacional (opções regionais ou idiomas) encontra-se configurado para símbolo
decimal ponto ou vírgula.
3. Clique sobre o botão Evaluate. Veja o resultado na área de visualização.
4. Na tabela de conteúdos, clique com o botão direito do mouse sobre a imagem virtual Calculation
e, na janela de menu rápido, clique na opção Make Permanent para salvarmos esta imagem em
nosso diretório de trabalho.
5. Na caixa de diálogo Make Calculation Permanent, clique na seta amarela e vá para o
subdiretório Modelagem_Incêndio_Inundação_Arace.
6. Na caixa de entrada Name entre com o nome Risco_Inund.
7. Clique sobre o botão Save.
8. Clique com o botão direito do mouse sobre a imagem Calculation e, na janela de menu rápido,
Modelagem_Incendio_Inundacao_Arace.
11. Selecione a imagem matricial risco_inund.
12. Clique sobre o botão Add. Se alguma mensagem aparecer, clique sobre o botão Yes.
Risco de Inundação = 0,5650 declividade + 0,2622 altitude + 0,1175 uso do solo + 0,0553 tipo de solo
3
(2)clique
duplo (2) único
clique
(2) único
clique
(2) Equação a
ser digitada
1

Abaixo, é mostrada a imagem matricial de risco de inundação.
Com o intuito de melhorar a visualização da imagem risco_inund, vamos filtrar esta imagem.
13. Na barra de ferramentas Standard, clique sobre a ferramenta ArcToolbox .
14. No ArcToolbox, expanda a opção Spatial Analyst Tools, posteriormente a opção
Neighborhood e dê um clique duplo em Filter.
15. Na caixa de diálogo Filter, selecione a imagem matricial risco_inund na caixa de entrada da
opção Input raster.
16. Na caixa de saída Output raster, digite o nome risco_inun_f dentro do diretório de trabalho
18. Clique sobre o botão Close da caixa de mensagem Filter.
19. Clique com o botão direito do mouse sobre a imagem matricial risco_inun_f e, na janela de
menu rápido, clique na opção Properties.
4A
4B
10
11
12
85
6
7

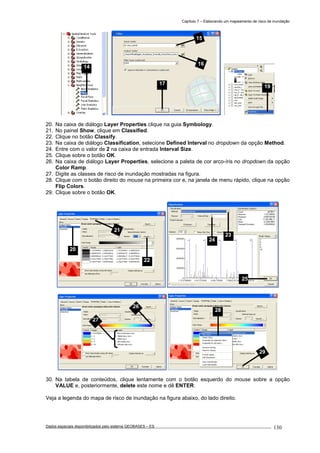

20. Na caixa de diálogo Layer Properties clique na guia Symbology.
21. No painel Show, clique em Classified.
23. Na caixa de diálogo Classification, selecione Defined Interval no dropdown da opção Method.
24. Entre com o valor de 2 na caixa de entrada Interval Size.
26. Na caixa de diálogo Layer Properties, selecione a paleta de cor arco-íris no dropdown da opção
Color Ramp.
27. Digite as classes de risco de inundação mostradas na figura.
28. Clique com o botão direito do mouse na primeira cor e, na janela de menu rápido, clique na opção
Flip Colors.
30. Na tabela de conteúdos, clique lentamente com o botão esquerdo do mouse sobre a opção
VALUE e, posteriormente, delete este nome e dê ENTER.
Veja a legenda do mapa de risco de inundação na figura abaixo, do lado direito.
28
29
26
27
21
20
22
23
24
25
19
15
16
17
14

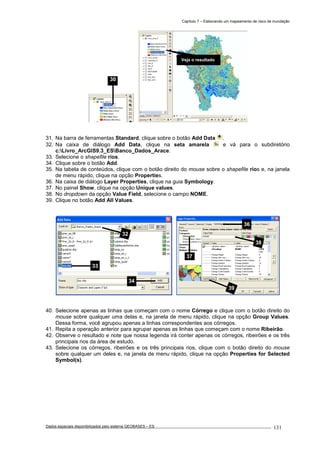

33. Selecione o shapefile rios.
35. Na tabela de conteúdos, clique com o botão direito do mouse sobre o shapefile rios e, na janela
de menu rápido, clique na opção Properties.
37. No painel Show, clique na opção Unique values.
38. No dropdown da opção Value Field, selecione o campo NOME.
39. Clique no botão Add All Values.
40. Selecione apenas as linhas que começam com o nome Córrego e clique com o botão direito do
mouse sobre qualquer uma delas e, na janela de menu rápido, clique na opção Group Values.
Dessa forma, você agrupou apenas a linhas correspondentes aos córregos.
41. Repita a operação anterior para agrupar apenas as linhas que começam com o nome Ribeirão.
42. Observe o resultado e note que nossa legenda irá conter apenas os córregos, ribeirões e os três
principais rios da área de estudo.
43. Selecione os córregos, ribeirões e os três principais rios, clique com o botão direito do mouse
sobre qualquer um deles e, na janela de menu rápido, clique na opção Properties for Selected
Symbol(s).
Veja o resultado
36
37
38
39
32
33
34
30

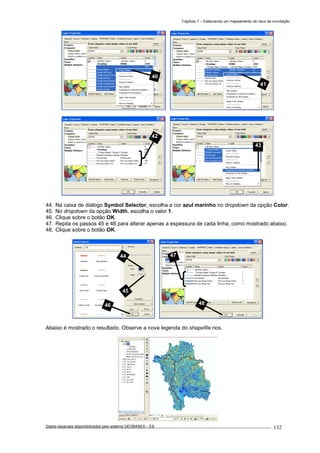

44. Na caixa de diálogo Symbol Selector, escolha a cor azul marinho no dropdown da opção Color.
45. No dropdown da opção Width, escolha o valor 1.
47. Repita os passos 45 e 46 para alterar apenas a espessura de cada linha, como mostrado abaixo.
Abaixo é mostrado o resultado. Observe a nova legenda do shapefile rios.
47
48
44
45
46
43
42
41
40

51. Selecione o shapefile distrito.
53. Na tabela de conteúdos, clique lentamente com o botão esquerdo do mouse sobre o shapefile
rios, digite o nome Hidrografia e dê Enter.
54. Na tabela de conteúdos, dê um clique duplo sobre o símbolo do shapefile distrito.
55. Na caixa de diálogo Symbol Selector, no dropdown da opção Color escolha a opção No Color
(Nenhuma cor).
57. No dropdown da opção Outline Color, escolha a cor preta.
59. Na tabela de conteúdos, arraste o shapefile distrito para cima do shapefile Hidrografia.
Abaixo podemos visualizar o resultado final da construção da legenda dos shapefiles rios e distrito.
50
51
52
54
53
55
56
57
58

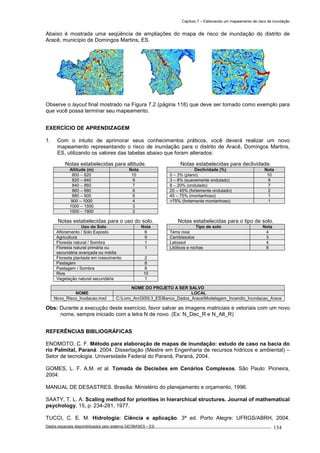

Abaixo é mostrada uma seqüência de ampliações do mapa de risco de inundação do distrito de
Aracê, município de Domingos Martins, ES.
Observe o layout final mostrado na Figura 7.2 (página 118) que deve ser tomado como exemplo para
que você possa terminar seu mapeamento.
1. Com o intuito de aprimorar seus conhecimentos práticos, você deverá realizar um novo
mapeamento representando o risco de inundação para o distrito de Aracê, Domingos Martins,
ES, utilizando os valores das tabelas abaixo que foram alterados:
Notas estabelecidas para altitude.
Altitude (m) Nota
800 – 820 10
820 – 840 9
840 – 860 7
860 – 880 6
880 – 900 6
900 – 1000 4
1000 – 1500 3
1500 – 1900 2
Notas estabelecidas para declividade.
Declividade (%) Nota
0 – 3% (plano) 10
3 – 8% (suavemente ondulado) 9
8 – 20% (ondulado) 7
20 – 45% (fortemente ondulado) 2
45 – 75% (montanhoso) 1
>75% (fortemente montanhoso) 1
Notas estabelecidas para o uso do solo.
Uso do Solo Nota
Afloramento / Solo Exposto 6
Agricultura 9
Floresta natural / Sombra 1
Floresta natural primária ou
secundária avançada ou média
1
Floresta plantada em crescimento 2
Pastagem 8
Pastagem / Sombra 8
Rios 10
Vegetação natural secundária 1
Notas estabelecidas para o tipo de solo.
Tipo de solo Nota
Terra roxa 4
Cambissolos 3
Latossol 4
Litólicos e rochas 8
NOME LOCAL
Novo_Risco_Inudacao.mxd C:Livro_ArcGIS9.3_ESBanco_Dados_AraceModelagem_Incendio_Inundacao_Arace
Obs: Durante a execução deste exercício, favor salvar as imagens matriciais e vetoriais com um novo
nome, sempre iniciado com a letra N de novo. (Ex: N_Dec_R e N_Alt_R)
ENOMOTO, C. F. Método para elaboração de mapas de inundação: estudo de caso na bacia do
rio Palmital, Paraná. 2004. Dissertação (Mestre em Engenharia de recursos hídricos e ambiental) –
Setor de tecnologia. Universidade Federal do Paraná, Paraná, 2004.
GOMES, L. F. A.M. et al. Tomada de Decisões em Cenários Complexos. São Paulo: Pioneira,
2004.
MANUAL DE DESASTRES. Brasília: Ministério do planejamento e orçamento, 1996.
SAATY, T. L. A. Scaling method for priorities in hierarchical structures. Journal of mathematical
psychology, 15, p. 234-281, 1977.
TUCCI, C. E. M. Hidrologia: Ciência e aplicação. 3ª ed. Porto Alegre: UFRGS/ABRH, 2004.

Capítulo 8 – Elaborando um mapeamento de risco de incêndios florestais
ELABORANDO UM
MAPEAMENTO DE RISCO DE
INCÊNDIOS FLORESTAIS
8
CAPÍTULO
Analyst Tools) que irão possibilitar a elaboração do mapeamento do risco de incêndios florestais para
o distrito de Aracê, pertencente ao município de Domingos Martins, ES.
Na atualidade, com a intensificação das pressões antrópicas sobre o meio ambiente, observa-se um
processo de substituição das paisagens naturais por outros usos do solo e a conversão das áreas
com cobertura florestal em fragmentos florestais, causando problemas ao meio ambiente e, em
muitos casos, afetando a disponibilidade de recursos naturais importantes à população de uma
região. Neste contexto, os incêndios têm sido um dos principais agentes de degradação de
fragmentos florestais, tanto pela destruição direta das áreas afetadas, como também pelo efeito de
pequenos focos que ocorrem nas bordas do fragmento, alterando significamente a sua dinâmica.
Quando um pequeno foco não é controlado imediatamente, o incêndio é estabelecido e seu combate
é dificultado por vários fatores, como:
tamanho do fragmento florestal;
falta de recursos próprios de combate;
demora em detecção; e
falta de acessos adequados, dentre outros.
Apesar dos avanços tecnológicos dos recursos voltados para o combate aos incêndios a maior
eficiência destes depende de um planejamento estratégico para utilizá-los. Neste contexto, a
determinação do risco de incêndios a partir dos Sistemas de Informações Geográficas (SIG) e
Sensoriamento Remoto tem sido um instrumento viável para auxiliar o planejamento da prevenção e
combate.
Com as informações oferecidas pelos mapas de risco de incêndios, gerados a partir do SIG, varias
medidas podem ser tomadas (JRC, 2000), como:
maior vigilância nas áreas de riscos;
restrição do acesso a estes locais;
construções de aceiros preventivos; e
reorganização das práticas de manejo (corte, desbaste e limpeza).
Também podem ser tomadas medidas de auxílio ao combate, como:
construção de estradas de acesso rápido aos locais de risco; e
alocação dos recursos de combates em pontos estratégicos.
Para a elaboração do mapeamento risco de incêndios florestais para o distrito de Aracê, município de
Domingos Martins, ES, vamos considerar nove variáveis ambientais que serão reclassificadas e,
posteriormente, introduzidas num modelo matemático de risco de incêndios florestais. As nove
variáveis ambientais são (Figura 8.1):
1. Vegetação.
2. Declividade.
3. Orientação do terreno.
4. Distância a estradas e zonas urbanas.
5. Altitude.
6. Precipitação pluviométrica anual.
7. Deficiência hídrica anual.
8. Evapotranspiração real anual.
9. Temperatura média do ar.

280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
VEGETÃO PARA O DISTRITO DE ARACÊ, MUNICÍPIO
2 0 2 4 61
km
Hidrografia
Hidrografia
Vias Urbanas
Vias Urbanas
Vias Interurbanas
Vias Interurbanas
Vegetacao
Agricultura
Cobertura vegetal
Pastagem
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
DECLIVIDADE PARA O DISTRITO DE ARACÊ,
Declividade
> 100 %
0
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
2 0 2 4 61
km
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
ORIENTAÇÃO DO TERRENO PARA O DISTRITO DE ARACÊ,
Orientação do Terreno
360 graus
0 graus
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
2 0 2 4 61
km
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
ESTRADAS E ÁREA URBANA PARA O DISTRITO DE
Estradas e Área Urbana
Area urbana
Estradas
2 0 2 4 61
km
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
ALTITUDE PARA O DISTRITO DE ARACÊ, MUNICÍPIO
2 0 2 4 61
km
Altitude
1.900 m
800 m
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
PRECIPITAÇÃO ACUMULADA ANUAL PARA O DISTRITO
DE ARACÊ, MUNICÍPIO DE DOMINGOS MARTINS, ES
Precipitacao
1.435,85 mm
1.139,21 mm
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
2 0 2 4 61
km
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
DEFICIÊNCIA HÍDRICA ANUAL PARA O DISTRITO DE
2 0 2 4 61
km
Deficiência Hídrica
56,26 mm
10 mm
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
EVAPOTRANSPIRAÇÃO REAL ANUAL PARA O DISTRITO
DE ARACÊ, MUNICÍPIO DE DOMINGOS MARTINS, ES
2 0 2 4 61
km
Evapotranspiração
946,90 mm
787,03 mm
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
TEMPERATURA MÉDIA ANUAL PARA O DISTRITO DE
Temperatura
20,27 *C
17,40 *C
Hidrografia
Córregos
Ribeirões
Rio Barcelos
Rio Jucu Braço Sul
2 0 2 4 61
km
Figura 8.1 - Variáveis ambientais que serão utilizadas no modelo matemático de risco de incêndios
florestais.
Após a reclassificação das nove variáveis ambientais e determinação dos pesos estatísticos do
modelo, você irá elaborar o mapeamento de risco de incêndios florestais para o distrito de Aracê,
município de Domingos Martins, ES (Figura 8.2).
Reclassificação das variáveis ambientais que compõem o modelo de risco de incêndios florestais; e
Elaboração do mapeamento de risco de incêndios florestais.

280000
280000
290000
290000
300000
300000
7730000
7730000
7740000
7740000
7750000
7750000
7760000
7760000
RISCO DE INCÊNDIOS FLORESTAIS PARA O DISTRITO DE
2 0 2 4 61
km
Hidrografia
Hidrografia
Vias Urbanas
Vias Urbanas
Vias Interurbanas
Vias Interurbanas
Risco de Incêndios
Alto
Médio
Baixo
Figura 8.2 - Risco de incêndios florestais para o distrito de Aracê, município de Domingos Martins,
ES.

8.1 RECLASSIFICAÇÃO DAS VARIÁVEIS AMBIENTAIS QUE COMPÕEM O
MODELO DE RISCO DE INCÊNDIOS FLORESTAIS.
Utilizando as ferramentas do Spatial Analyst, cada variável ambiental receberá um coeficiente de
acordo com sua importância para o risco de incêndio, na escala de 1 a 3, conforme a Tabela 8.1. O
critério adotado para distribuição de todos os pesos e coeficientes será baseado em trabalhos
realizados por Chuvieco e Congalton (1989).
Tabela 8.1 - Classes, níveis de risco e coeficientes.
CLASSES ORIGINAIS NÍVEL DE RISCO INCÊNDIO COEFICIENTES
VEGETAÇÃO (PESO 20)
Agrícola Baixo 1
Cobertura vegetal Médio 2
Pastagem Elevado 3
DECLIVIDADE ( PESO 15 )
< 12% Baixo 1
12 - 40% Médio 2
> 40% Elevado 3
ORIENTAÇÃO DO RELEVO (PESO 05 )
Sul Baixo 1
Sudeste Baixo 1
Sudoeste Baixo 1
Leste Médio 2
Oeste Médio 2
Norte Elevado 3
Nordeste Elevado 3
Noroeste Elevado 3
DISTÂNCIA DAS ESTRADAS E ZONAS URBANAS (PESO 15 )
Fora da área envolvente Elevado 3
Dentro da área envolvente Baixo 1
ALTITUDE (PESO 7)
800 – 1.000 m Médio 2
1.000 – 1.200 m Elevado 3
1.200 – 1.900 m Baixo 1
PRECIPITAÇÃO PLUVIOMÉTRICA (PESO 10)
< 1.250 mm Elevado 3
1.250 – 1.350 mm Médio 2
> 1.350 mm Baixo 1
DEFICIÊNCIA HÍDRICA ANUAL (PESO 12)
< 20 mm Baixo 1
20 – 30 mm Médio 2
> 30 mm Elevado 3
EVAPOTRANSPIRAÇÃO REAL ANUAL (PESO 8)
< 825 mm Baixo 1
825 – 875 mm Médio 2
> 875 mm Elevado 3
TEMPERATURA MÉDIA DO AR ANUAL (PESO 8)
< 18,5
o
C Baixo 1
18,5 – 19,5
o
C Médio 2
> 19,5
o
C Elevado 3
A combinação destas variáveis para a elaboração de um mapa de índice de risco de incêndio será
adaptada de Chuvieco e Congalton (1989) e expressa pelo seguinte modelo matemático:
EXP5ALT7T8EVAP8P10DEF12DEZU15DEC15VEG20IRI ++++++++++++++++++++++++++++++++====
Em que,
IRI = indíce de risco de incêndio.
VEG = vegetação.

DEC = declividade (%).
DEZU = distância de estradas e zonas urbanas (m).
DEF = deficiência hídrica anual (mm).
P = precipitação pluviométrica anual (mm).
EVAP = evapotranspiração real anual (mm).
T = temperatura média do ar anual (
o
C).
ALT = altitude (m).
EXP = exposição ou orientação do relevo.
PREPARAÇÃO DA BASE DE DADOS
ArcMap™ e adicionar as imagens matriciais declividade, aspecto, def_hid (Deficiência hídrica),
evapot (evapotranspiração), mde (Modelo Digital de Elevação), precipitação, temperatura,
urbanos_vias (vias urbanas e áreas urbanas) e vegetação que serão fundamentais para a
realização das atividades deste capítulo.
inicial lhe oferece várias opções por começar uma sessão no ArcMap™. Para esta etapa você irá
9. Selecione as imagens matriciais declividade, aspecto, def_hid, evapot, mde, precipitação,
temperatura, urbanos_vias e vegetação.
13. Digite o nome Incendio na caixa de entrada Nome do arquivo.
15. No menu View, aponte para Toolsbars e clique na barra de ferramentas Spatial Analst.
18. Na caixa de entrada Working directory, clique na pasta amarela e vá para o subdiretório
c:Livro_ArcGIS9.3_ESBanco_Dados_AraceModelagem_Incendio_ Inundacao_Arace.
19. No dropdown da opção Analysis Mask, selecione mde.
5
6
2
4
3
1

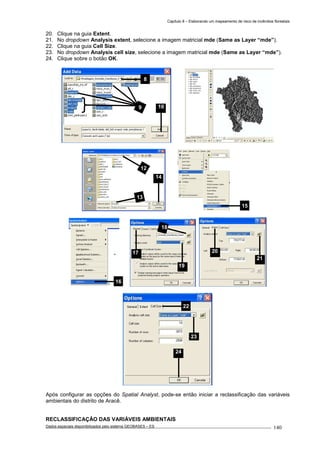

21. No dropdown Analysis extent, selecione a imagem matricial mde (Same as Layer “mde”).
23. No dropdown Analysis cell size, selecione a imagem matricial mde (Same as Layer “mde”).
Após configurar as opções do Spatial Analyst, pode-se então iniciar a reclassificação das variáveis
ambientais do distrito de Aracê.
RECLASSIFICAÇÃO DAS VARIÁVEIS AMBIENTAIS
22
23
24
21
2017
18
19
8
109
13
14
12
15
16

1) Vegetação
Agora estamos prontos para reclassificar os dados espaciais de vegetação obedecendo os
coeficientes mostrados na Tabela 8.2.
Tabela 8.2 - Classes, níveis de risco e coeficientes para a variável vegetação.
Agrícola Baixo 1
Pastagem Elevado 3
2. Na caixa de diálogo Reclassify, selecione vegetacao no dropdown da opção input raster.
3. No dropdown da opção Reclass field escolha o campo Classifica.
4. Entre com os coeficientes mostrados na Tabela 8.2.
5. Na caixa de entrada Output raster, digite o nome Veg_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
2) Declividade
Veja o resultado
3
2
4
6
5
1

Agora, estamos prontos para reclassificar os dados espaciais de declividade obedecendo aos
Tabela 8.3 - Classes, níveis de risco e coeficientes para a variável declividade.
< 12% Baixo 1
12 - 40% Médio 2
> 40% Elevado 3
2. Na caixa de diálogo Reclassify, selecione declividade no dropdown da opção input raster.
4. Na caixa de diálogo Classification, selecione que 3 no dropdown da opção Classes.
5. No painel Break Values, entre com os valores 12, 40, 999.
7. Na caixa de diálogo Reclassify, entre com os coeficientes mostrados na Tabela 8.3.
8. Na caixa de entrada Output raster, digite o nome Decliv_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
9
8
74
5
6
2
3
1

3) Orientação do relevo
Agora estamos prontos para reclassificar os dados espaciais de orientação do relevo obedecendo os
Tabela 8.4 - Classes, níveis de risco e coeficientes para a variável orientação do relevo.
Relevo plano (-1) Baixo 1
Norte (-1 a 22.5 graus) Elevado 3
Nordeste (22.5 a 67.5 graus) Elevado 3
Leste (67.5 a 112.5 graus) Médio 2
Sudeste (112.5 a 157.5 graus) Baixo 1
Sul (157.5 a 202.5 graus) Baixo 1
Sudoeste (202.5 a 247.5 graus) Baixo 1
Oeste (247.5 a 292.5 graus) Médio 2
Noroeste (292.5 a 337.5 graus) Elevado 3
Norte (337.5 a 359.999786 graus) Elevado 3
2. Na caixa de diálogo Reclassify, selecione aspecto no dropdown da opção input raster.
5. No painel Break Values, entre com os valores -1, 22.5, 67.5, 112.5, 157.5, 202.5, 247.5, 292.5,
337.5, 359.999786. (OBS: Se o seu computador estiver usando separador decimal com vírgula,
você deverá utilizar vírgula ao invés de ponto).
8. Na caixa de entrada Output raster, digite o nome Asp_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
Veja o resultado
2
3
1

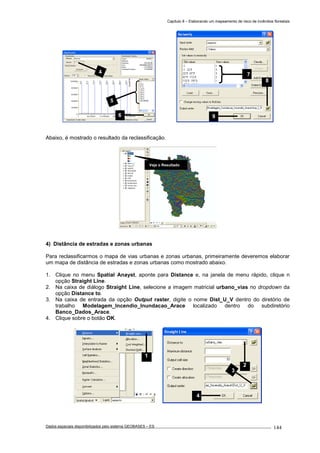

4) Distância de estradas e zonas urbanas
Para reclassificarmos o mapa de vias urbanas e zonas urbanas, primeiramente deveremos elaborar
um mapa de distância de estradas e zonas urbanas como mostrado abaixo.
1. Clique no menu Spatial Anayst, aponte para Distance e, na janela de menu rápido, clique n
opção Straight Line.
2. Na caixa de diálogo Straight Line, selecione a imagem matricial urbano_vias no dropdown da
opção Distance to.
3. Na caixa de entrada da opção Output raster, digite o nome Dist_U_V dentro do diretório de
trabalho Modelagem_Incendio_Inundacao_Arace localizado dentro do subdiretório
Banco_Dados_Arace.
Veja o Resultado
2
3
4
1
9
8
74
5
6

Abaixo, é mostrado o resultado do mapeamento de distância.
Agora estamos prontos para reclassificar os dados espaciais de distâncias de estradas e zonas
urbanas obedecendo aos coeficientes mostrados na Tabela 8.5.
Tabela 8.5 - Classes, níveis de risco e coeficientes para a variável distância de estradas e zonas
urbanas.
6. Na caixa de diálogo Reclassify, selecione Dist_U_V no dropdown da opção input raster.
9. No painel Break Values, entre com os valores 0 e 2318.145752.
12. Na caixa de entrada Output raster, digite o nome Dist_U_V_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
6
7
5

5) Altitude
Agora, estamos prontos para reclassificar os dados espaciais de altitude obedecendo aos
Tabela 8.6 - Classes, níveis de risco e coeficientes para a variável altitude.
ALTITUDE (PESO 7)
800 – 1.000 m Médio 2
1.000 – 1.200 m Elevado 3
1.200 – 1.900 m Baixo 1

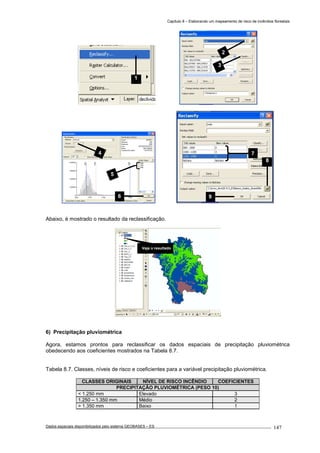

2. Na caixa de diálogo Reclassify, selecione mde no dropdown da opção input raster.
5. No painel Break Values, entre com os valores 1000, 1200, 1900.
8. Na caixa de entrada Output raster, digite o nome Mde_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
Veja o resultado
13
12
11
8
9
10

6) Precipitação pluviométrica
Agora, estamos prontos para reclassificar os dados espaciais de precipitação pluviométrica
obedecendo aos coeficientes mostrados na Tabela 8.7.
Tabela 8.7. Classes, níveis de risco e coeficientes para a variável precipitação pluviométrica.
1.250 – 1.350 mm Médio 2
> 1.350 mm Baixo 1
Veja o resultado
9
8
7
2
3
4
5
6
1

2. Na caixa de diálogo Reclassify, selecione precipitacao no dropdown da opção input raster.
5. No painel Break Values, entre com os valores 1250, 1350, 1435.84729.
8. Na caixa de entrada Output raster, digite o nome Prec_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
9
8
7
Veja o resultado
4
5
6
2
3
1

7) Deficiência hídrica anual
Agora, estamos prontos para reclassificar os dados espaciais de deficiência hídrica anual
Tabela 8.8 - Classes, níveis de risco e coeficientes para a deficiência hídrica anual.
< 20 mm Baixo 1
20 – 30 mm Médio 2
> 30 mm Elevado 3
2. Na caixa de diálogo Reclassify, selecione def_hid dropdown da opção input raster.
8. Na caixa de entrada Output raster, digite o nome Def_Hid_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
9
8
74
5
6
2
3
1

8) Evapotranspiração real anual
Agora, estamos prontos para reclassificar os dados espaciais de evapotranspiração real anual
Tabela 8.9 - Classes, níveis de risco e coeficientes para a evapotranspiração real anual.
< 825 mm Baixo 1
825 – 875 mm Médio 2
> 875 mm Elevado 3
2. Na caixa de diálogo Reclassify, selecione evapot dropdown da opção input raster.
8. Na caixa de entrada Output raster, digite o nome Evapot_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
Veja o resultado
2
3
1

9) Temperatura
Agora, estamos prontos para reclassificar os dados espaciais de temperatura média anual
2. Na caixa de diálogo Reclassify, selecione temperatura dropdown da opção input raster.
5. No painel Break Values, entre com os valores 18.5, 19.5 e 20.266853.
8. Na caixa de entrada Output raster, digite o nome Temp_I_R dentro do diretório de trabalho
Banco_Dados_Arace.
Tabela 8.10 - Classes, níveis de risco e coeficientes para a temperatura média anual.
< 18,5
o
C Baixo 1
18,5 – 19,5
o
C Médio 2
> 19,5
o
C Elevado 3
9
8
74
5
6
Veja o resultado

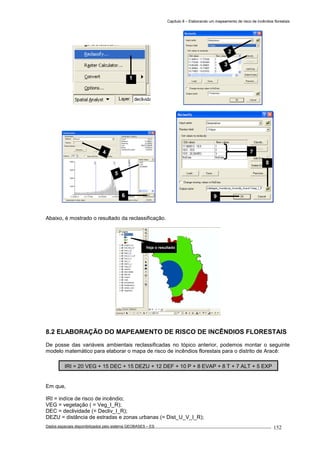

8.2 ELABORAÇÃO DO MAPEAMENTO DE RISCO DE INCÊNDIOS FLORESTAIS
De posse das variáveis ambientais reclassificadas no tópico anterior, podemos montar o seguinte
modelo matemático para elaborar o mapa de risco de incêndios florestais para o distrito de Aracê:
Em que,
IRI = indíce de risco de incêndio;
VEG = vegetação ( = Veg_I_R);
DEC = declividade (= Decliv_I_R);
DEZU = distância de estradas e zonas urbanas (= Dist_U_V_I_R);
IRI = 20 VEG + 15 DEC + 15 DEZU + 12 DEF + 10 P + 8 EVAP + 8 T + 7 ALT + 5 EXP
9
8
7
Veja o resultado
4
5
6
2
3
1

DEF = deficiência hídrica anual (= Def_Hid_I_R);
P = precipitação pluviométrica anual (= Prec_I_R);
EVAP = evapotranspiração real anual (= Evapot_I_R);
T = temperatura média do ar anual (= Temp_I_R);
ALT = altitude (= Mde_I_R); e
EXP = exposição ou orientação do relevo (= Asp_I_R).
1. No menu Spatial Analyst, clique na opção Raster Calculator.
2. Na janela Raster Calculator, utilize os valores da calculadora para digitalizar os valores dos
pesos, do símbolo de multiplicação e de soma, dando um clique duplo sobre cada imagem
reclassificada no painel Layers. É importante saber se seu sistema computacional (opções
regionais ou idiomas) encontra-se configurado para símbolo decimal ponto ou vírgula.
3. Clique sobre o botão Evaluate. Veja o resultado na área de visualização.
4. Na tabela de conteúdos, clique com o botão direito do mouse sobre a imagem virtual Calculation
e, na janela de menu rápido, clique na opção Data, logo após clique na opção Make Permanent
para salvarmos esta imagem em nosso diretório de trabalho.
5. Na caixa de diálogo Make Calculation Permanent, clique na seta amarela e vá para o
6. Na caixa de entrada Name, entre com o nome Risco_Incend.
7. Clique sobre o botão Save.
8. Clique com o botão direito do mouse sobre a imagem Calculation e, na janela de menu rápido,
10.Na caixa de diálogo Add Data, clique na seta amarela e vá para o subdiretório
Modelagem_Incendio_Inundacao_Arace.
11.Selecione a imagem matricial risco_incend.
12.Clique sobre o botão Add. Se alguma mensagem aparecer, clique sobre o botão Yes.

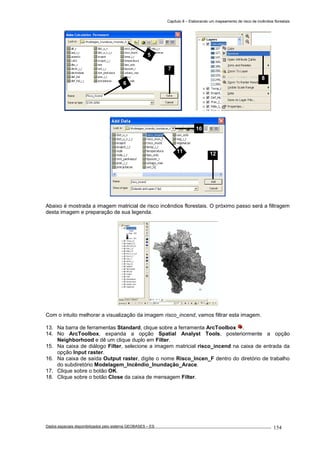

4B
4A
(2)clique
duplo
3
(2) único
clique
(2) único
clique
(2) equação a
ser digitada

Abaixo é mostrada a imagem matricial de risco incêndios florestais. O próximo passo será a filtragem
desta imagem e preparação de sua legenda.
Com o intuito melhorar a visualização da imagem risco_incend, vamos filtrar esta imagem.
13. Na barra de ferramentas Standard, clique sobre a ferramenta ArcToolbox .
14. No ArcToolbox, expanda a opção Spatial Analyst Tools, posteriormente a opção
Neighborhood e dê um clique duplo em Filter.
15. Na caixa de diálogo Filter, selecione a imagem matricial risco_incend na caixa de entrada da
opção Input raster.
16. Na caixa de saída Output raster, digite o nome Risco_Incen_F dentro do diretório de trabalho
do subdiretório Modelagem_Incêndio_Inundação_Arace.
18. Clique sobre o botão Close da caixa de mensagem Filter.
10
11 12
8
5
6
7

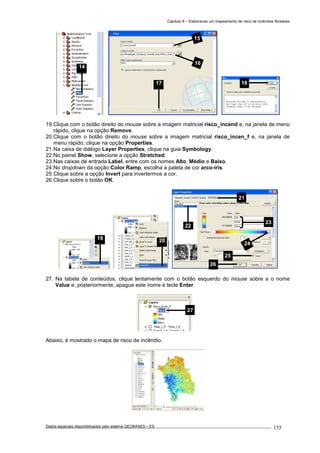

19.Clique com o botão direito do mouse sobre a imagem matricial risco_incend e, na janela de menu
rápido, clique na opção Remove.
20.Clique com o botão direito do mouse sobre a imagem matricial risco_incen_f e, na janela de
menu rápido, clique na opção Properties.
21.Na caixa de diálogo Layer Properties, clique na guia Symbology.
22.No painel Show, selecione a opção Stretched.
23.Nas caixas de entrada Label, entre com os nomes Alto, Médio e Baixo.
24.No dropdown da opção Color Ramp, escolha a paleta de cor arco-íris.
25.Clique sobre a opção Invert para invertermos a cor.
26.Clique sobre o botão OK.
27. Na tabela de conteúdos, clique lentamente com o botão esquerdo do mouse sobre a o nome
Value e, posteriormente, apague este nome e tecle Enter.
Abaixo, é mostrado o mapa de risco de incêndio.
27
21
22
23
25
26
24
2019
18
15
16
17
14

Com o intuito de melhorar a visualização das áreas de risco de incêndio para o distrito de Aracê,
iremos adicionar os shapefiles de distrito, rios, vias_urbanas e interurbanas do distrito de Aracê.
c:Livro_ArcGIS9.3ESBanco_Dados_Arace.
30. Selecione os shapefiles distrito, rios, vias_urbanas e vinterurbanas.
32. Na tabela de conteúdos, clique com o botão direito do mouse sobre o shapefile rios e, na janela
de menu rápido, clique na opção Properties.
33. Na caixa de diálogo Layer Properties, clique na guia General.
34. Na caixa de entrada Layer Name, entre com o nome Hidrografia.
35. Clique na guia Symbology.
36. No painel Show, clique na opção Single symbol.
37. Clique sobre a linha representativa do símbolo.
38. Na caixa de diálogo Symbol Selector, escolha a cor azul marinho no dropdown da opção Color.
41. Na caixa de diálogo Layer Properties, clique no botão OK.
33
34
32
29
30
31

42. Na tabela de conteúdos, clique com o botão direito do mouse sobre o shapefile vias_urbanas e,
44. Na caixa de entrada Layer Name, entre com o nome Vias Urbanas.
48. Na caixa de diálogo Symbol Selector, escolha o símbolo pré-definido “Freeway, Under
Construction”.
42
43
44
41
38
39
40
35
36
37

51. Na tabela de conteúdos, clique com o botão direito do mouse sobre o shapefile vinterubarnas e,
53. Na caixa de entrada Layer Name, entre com o nome Vias Interurbanas.
57. Na caixa de diálogo Symbol Selector, escolha o símbolo pré-definido “Freeway, Under
Construction”.
58. No dropdown da opção Width, entre com o valor 2.
51
52
53
50
48
49
45
46
47

61. Na tabela de conteúdos, clique com o botão direito do mouse sobre o shapefile distrito e, na
63. Na caixa de entrada Layer Name, entre com o nome Distrito.
66. Clique sobre o polígono representativo do símbolo.
67. Na caixa de diálogo Symbol Selector, no dropdown da opção Fill Color escolha a opção No
Color (Nenhuma cor).
68. No dropdown da opção Outline Width, escolha o valor 3.
69. No dropdown da opção Outline Color, escolha a cor preta.
71. Na caixa de diálogo Layer Properties, clique sobre o botão OK.
61
62
63
60
57
58
59
54
55 56

risco_incen_f e, na janela de menu rápido, clique na opção Properties.
73. Na caixa de diálogo Layer Properties clique na guia General.
74. Na caixa de entrada Layer Name, digite o nome Risco de Incêndios.
Abaixo, é mostrada uma seqüência de ampliações do mapa de risco de incêndios florestais do distrito
de Aracê, município de Domingos Martins, ES.
Caso necessário observe o layout final mostrado na Figura 8.2 (página 137), que deve ser tomado
como exemplo para que você possa terminar seu mapeamento.
72
73
74
75
71
67
68
69
70
64
65
66

1. Com o intuito de aprimorar seus conhecimentos práticos, você deverá realizar um novo
mapeamento representando o risco de incêndios florestais para o distrito de Aracê, Domingos
Martins, ES, utilizando os valores da tabela abaixo que foram alterados:
Agrícola Baixo 1
Pastagem Elevado 3
< 20% Baixo 1
20 - 40% Médio 2
> 40% Elevado 3
Sul Baixo 1
Sudeste Baixo 1
Sudoeste Baixo 1
Leste Médio 2
Oeste Médio 2
Norte Elevado 3
Nordeste Elevado 3
Noroeste Elevado 3
ALTITUDE (PESO 7)
800 – 1.100 m Médio 2
1.100 – 1.200 m Elevado 3
1.200 – 1.900 m Baixo 1
1.300 – 1.350 mm Médio 2
> 1.350 mm Baixo 1
< 20 mm Baixo 1
20 – 40 mm Médio 2
> 40 mm Elevado 3
< 850 mm Baixo 1
850 – 900 mm Médio 2
> 900 mm Elevado 3
< 18,0 o
C Baixo 1
18,0 – 19,5 o
C Médio 2
> 19,5 o
C Elevado 3
MODELO A SER USADO
NOME LOCAL
Novo_Risco_Incendio.mxd C:Livro_ArcGIS9.3_ESBanco_Dados_AraceModelagem_Incendio_Inundacao_Arace
Obs: Durante a execução deste exercício, favor salvar as imagens matriciais e vetoriais com um novo
nome sempre iniciado com a letra N de novo. (Ex: N_Temp_I_R)
CHUVIECO, E.; CONGALTON, R. G. Application of Remote Sensing and Geographic Information
Sistems to Forest Fire Hazard Mapping. Remote Sensing of Environment, 29, 1989, p. 147-159.
JOINT RESEARCH CENTER (JRC). Pilot Projects on Forest Fires. Disponível em: [on - line]:
http://natural-hazards.aris.sai.jrc.it/fires/,april 12
th
2002, 2001.
IRI = 20 VEG + 15 DEC + 15 DEZU + 12 DEF + 10 P + 8 EVAP + 8 T + 7 ALT + 5 EXP

Capítulo 9 – Trabalhando com dados espaciais tridimensionais
TRABALHANDO COM
DADOS ESPACIAIS
TRIDIMENSIONAIS
9
CAPÍTULO
Neste capítulo você irá aprender a trabalhar com dados espaciais tridimensionais no ArcMap™,
ArcCatalog™, ArcScene™ e ArcGlobe™.
Elaborando um perfil topográfico no ArcMap™;
Trabalhando com dados tridimensionais no ArcCatalog™;
Trabalhando com dados tridimensionais no ArcScene™; e
Trabalhando com dados tridimensionais no ArcGlobe™.
Utilizando ferramentas tridimensionais do ArcGIS
®
, iremos executar as seguintes atividades:
elaborar um perfil topográfico no aplicativo ArcMap™;
visualizar uma imagem tridimensional no ArcCatalog™;
Visualizar uma imagem tridimensional no ArcScene™;
Gerar uma animação gráfica utilizando cenas capturadas no ArcScene™;
Gerar uma animação gráfica de um vôo gravado no ArcScene™;
Gerar uma animação gráfica de um grupo de imagens no ArcScene™;
Gerar uma animação gráfica de ampliações gravadas no ArcScene™; e
Visualizar uma imagem tridimensional no ArcGlobe™.
9.1 ELABORANDO UM PERFIL TOPOGRÁFICO NO ARCMAP™.
Neste tópico iremos, representar o relevo de uma área localizada nas proximidades da Pedra Azul,
distrito de Aracê, município de Domingos Martins, ES, por meio de um gráfico que represente a
variação das altitudes denominado perfil topográfico como mostrado na Figura 9.1.
287000
287000
290000
290000
293000
293000
296000
296000
7738000
7738000
7741000
7741000
7744000
7744000
Profile Graph Title
Profile Graph Subtitle
10,0008,0006,0004,0002,0000
1,800
1,700
1,600
1,500
1,400
1,300
1,200
1,100
1,000
PERFIL TOPOGRÁFICO DA REGIÃO ENVOLVENTE DO
PARQUE DA PEDRA AZUL, DISTRITO DE ARACÊ,
DOMINGOS MARTINS, ES
0 1,000 2,000500
m
Figura 9.1 - Perfil topográfico de uma linha de corte localizado nas proximidades da Pedra Azul, distrito
de Aracê, município de Domingos Martins, ES.
ArcMap™ e adicionar a grade triangular irregular Tin que será de fundamental importância para a
realização da atividades deste tópico.

2. Clique sobre o nome Todos os Programas.
9. Selecione a grade triangular irregular Tin.
10.Clique sobre o botão Add.
13. Digite o nome PerfilTopografico na caixa de entrada Nome do arquivo.
15. Clique no menu View, aponte para Toolbars e clique em 3D Analyst.
16. Na tabela de conteúdos, clique com o botão direito do mouse sobre a rede triangular irregular tin
e, na janela de menu rápido, clique sobre o botão Properties.
17. Na caixa de diálogo Layer Properties, clique sobre a guia Symbology.
18. No painel Show, desmarque a opção Edge types.
9
10
8
2 4
1
3
5
6

20. Clique sobre a ferramenta Zoom In e amplie uma área sobre a região da Pedra Azul.
21. Na barra de ferramenta 3D Analyst, clique sobre a ferramenta Interpolate Line e,
posteriormente, clique com o botão esquerdo do mouse sobre a parte de baixo da área de estudo
e arraste o mouse até a parte superior da área e, então, dê um clique duplo para terminar a linha.
22. Na barra de ferramenta 3D Analyst, clique sobre a ferramenta Create Profile Graph . Então,
observe o perfil topográfico gerado.
17
18
13
14
12
2221
Área ampliada
20
15
16

23. Clique com o botão direito do mouse sobre a barra de título da janela Profile Graph Title e, na
janela de menu rápido, clique sobre a opção Add to Layout. Logo, o perfil topográfico será
exibido na página de layout.
24. Feche a janela Profile Graph Title.
25. Feche a barra de ferramentas 3D Analyst.
Após os conhecimentos adquiridos nos capítulos iniciais deste livro, observe o layout mostrado na
Figura 9.1 (página 162) e prepare um layout semelhante.
26. Salve seu projeto e feche o ArcMap™.
9.2 TRABALHANDO COM DADOS TRIDIMENSIONAIS NO ARCCATALOG™.
4. Clique sobre o nome ArcCatalog.
5. No ArcCatalog™, vá para o subdiretório c:Livro_ArcGIS 9.3_ESBanco_Dados_Arace e
selecione a imagem Aerofoto_PedraAzul_junho2003.tif.
6. Na área de visualização do ArcCatalog™, clique sobre a guia Preview.
1
2
3
4
24
23
25

7. No menu Tools, clique sobre a opção Extensions.
8. Na caixa de diálogo Extensions, marque a extensão 3D Analyst.
9. No menu View, aponte para Toolbars e clique sobre a opção 3D View Tools.
10. Na parte de baixo da área de visualização, clique sobre o dropdown da opção Preview e, na
janela de menu rápido, clique sobre a opção 3D View.
11. Na barra de ferramentas 3D Views Tools, clique sobre a ferramenta Navigate , pressione o
botão esquerdo do mouse e arraste a ferramenta sobre a imagem.
12. Na barra de ferramentas 3D Views Tools, clique sobre a ferramenta Zoom In , pressione o
botão esquerdo do mouse e arraste uma caixa sobre a localidade de Pedra Azul.
13. Na barra de ferramentas 3D Views Tools, clique sobre a ferramenta Zoom In/Out , pressione
o botão esquerdo do mouse e amplie a imagem até que você visualize a localidade de Pedra
Azul. Posteriormente, reduza o tamanho da imagem.
14. Na barra de ferramentas 3D Views Tools, clique sobre a ferramenta Full Extent .
6
8
10
9
7
5

15. Na barra de ferramentas 3D Views Tools, clique sobre a ferramenta Zoom to Target e clique
sobre a localidade de Pedra Azul. Observe que a localidade de Pedra Azul é ampliada
automaticamente.
Imagem antes da
ampliação
Localidade de Pedra Azul ampliada
automaticamente
16. Na barra de ferramentas 3D Views Tools, clique sobre a ferramenta Center on Target e
clique na área mostrada na figura abaixo. Observe que esta área será deslocada para o centro da
área de visualização.
Antes do deslocamento para o centro
da área de visualização.
Após o deslocamento para o centro
da área de visualização.
17. Na barra de ferramentas 3D Views Tools, clique sobre o ícone do aplicativo computacional
ArcScene™ para abri-lo.
18. Após abrir o ArcScene™, feche o ArcCatalog™.
16
15
14
13
17

9.3 TRABALHANDO COM DADOS TRIDIMENSIONAIS NO ARCSCENE™.
VISUALIZANDO UMA AEROFOTO DA LOCALIDADE DE PEDRA AZUL
1. No ArcScene™, clique no menu Tools e, posteriormente, clique na opção Extensions.
2. Na caixa de diálogo Extensions, marque a extensão 3D Analyst.
5. Selecione a imagem matricial mnt_pedraazul.
7. Novamente, clique na barra de ferramentas Standard, clique sobre o botão Add Data .
c:Livro_ArcGIS9.3 _ESBanco_Dados_Arace.
9. Selecione a imagem matricial Aerofoto_PedraAzul_junho2003.tif.
13. Digite o nome Animacoes3D_ArcScene na caixa de entrada Nome do arquivo.
Aerofoto_PedraAzul_junho2003.tif e, na janela de menu rápido, clique na opção Properties.
16. Na caixa de diálogo Layer Properties, clique na guia Base Heights.
17. Marque a opção Obtain heights for layer from surface e selecione o modelo numérico do
terreno mnt_pedraazul.
2
1
Aerofoto e Mnt
da localidade de
Pedra Azul
8
9
10
4
5
6

Observe, abaixo, que agora a aerofoto da localidade de Pedra Azul está cobrindo perfeitamente o
relevo da região, ou seja, o modelo numérico do terreno mnt_pedraazul.
19. Na tabela de conteúdos, desabilite a imagem matricial mnt_pedraazul.
20. Clique com o botão direito do mouse sobre a opção Scene layers e, na janela de menu rápido,
clique sobre a opção Scene Properties.
21. Na caixa de diálogo Scene Properties, clique na guia General.
22. No dropdown da opção Vertical Exaggeration, selecione o exagero vertical 2.
24. Clique na ferramenta Zoom In e arraste um retângulo sobre a localidade de Pedra Azul como
mostrado abaixo.
Observe, na figura do lado direito, que a localidade de Pedra Azul ficou ampliada.
16
17
18
2019
Aerofoto da localidade de
Pedra Azul mostrando as
variações do relevo da região
21
22
23
15
12
13 14

25. Clique na ferramenta Navigate , mantenha pressionado o botão esquerdo do mouse e incline a
imagem como você preferir.
26. Clique na ferramenta Full Extent para que a imagem possa ser exibida por inteiro na área de
visualização do ArcScene™.
27. Clique na ferramenta Zoom to Target e, posteriormente, clique sobre a região central da
localidade de Pedra Azul.
Observe, na figura abaixo à direita, que a localidade de Pedra Azul é exiba em sua melhor ampliação.
GERANDO UMA ANIMAÇÃO UTILIZANDO CENAS CAPTURADAS (MÁQUINA FOTOGRÁFICA)
O ArcScene™ possibilita gerar animações gráficas de cenas capturadas que ficam armazenadas
temporariamente.
Nesta etapa, vamos capturar algumas cenas representativas da região que envolve a localidade de
Pedra Azul para, posteriormente, gerarmos uma animação gráfica das cenas armazenadas
anteriormente. Esta animação será o produto da interpolação das cenas armazenadas.
Localidade de Pedra
Azul Ampliada
27
26
25
Localidade de Pedra
Azul Ampliada
24

1. Clique no menu View, aponte para Toolbars e clique na opção Animation.
2. Na janela Animation, clique sobre o ícone da máquina fotográfica .
3. Clique na ferramenta Zoom In e arraste um retângulo sobre a área mostrada abaixo.
imagem como mostrado abaixo.
mostrado abaixo.
6
1
5
4
3
2

13. Na barra de ferramentas Navigation, clique sobre o ícone Open animation controls.
14. Na barra de ferramentas Animation controls, clique sobre ícone Options.
15. Na caixa de entrada Duration, entre com o valor de 30 segundos.
16. Clique novamente sobre o ícone Options.
17. Na barra de ferramentas Animation controls, clique sobre o botão Play.
10
15
14
11
12
9
7
8
13

GERANDO UMA ANIMAÇÃO DE UM VÔO GRAVADO SOBRE A AEROFOTO DE PEDRA AZUL
1. No menu Animation, clique na opção Clear Animation.
mostrado abaixo.
imagem como mostrado abaixo.
4. Na barra de ferramentas Tools, clique sobre o botão Fly .
5. Na barra de ferramentas Animation controls, clique sobre o botão Record .
6. Posicione o ponteiro do mouse sobre a área central da localidade de Pedra Azul e,
posteriormente, clique com o botão esquerdo do mouse. Então, mova o passarinho lentamente
sobre a imagem acompanhando a BR 262 até chegar ao local mais elevado da BR e pressione a
tecla Esc do teclado para terminar.
3
4
1
17
Animação sendo
processada
5
2

7. Na barra de ferramentas Animation controls, clique sobre o botão Stop .
Observe a animação sendo processada como mostrada na figura abaixo, no centro.
GERANDO UMA ANIMAÇÃO DE UM GRUPO DE IMAGENS
3. Selecione as imagens matriciais risco_incen_f e risco_inun_f.
risco_incen_f e, na janela de menu rápido, clique na opção Properties.
7. No painel Show, clique em Stretched.
8. No dropdown da opção Color Ramp, escolha a paleta de cor arco-íris.
9. Marque a opção Invert.
10. Clique na guia Base Heights.
78
Imagens
adicionadas
2
3
4
9
Animação sendo
processada
Aperte ESC para
terminar o vôo
6

11. No dropdown da opção Obtain heights for layer from surface, escolha a imagem matricial
mnt_pedraazul.
risco_inun_f e, na janela de menu rápido, clique na opção Properties.
15. No painel Show, clique em Stretched.
16. No dropdown da opção Color Ramp, escolha a paleta de cor arco-íris.
17. Marque a opção Invert.
18. Clique na guia Base Heights.
19. No dropdown da opção Obtain heights for layer from surface, escolha a imagem matricial
mnt_pedraazul.
21. Na tabela de conteúdos, desabilite a imagem matricial Aerofoto_PedraAzul_junho2003.
22. Na tabela de conteúdos, desabilite a imagem matricial risco_incen_f.
23. Na tabela de conteúdos, desabilite a imagem matricial risco_inun_f e habilite a imagem matricial
risco_incen_f.
6
7
8
9
10
11
12
5
13
Risco de
Inundação
22
21
18
19
20
14
15
16
17

25. No menu Animation, clique sobre a opção Create Group Animation.
26. Na caixa de diálogo Create Group Animation, entre com o valor de 3 na caixa de entrada End
time.
27. Arraste a barra da opção Fading transition até a opção All.
28. Marque a opção Blend layers when fading.
30. No menu Animation, clique sobre a opção Animation Manager.
31. Na caixa de diálogo Animation Manager, clique na guia Tracks.
32. Clique na seta de deslocamento para cima e arraste a imagem matricial
Aerofoto_PedraAzul_junho2003.tif para a primeira posição. Feche a janela Animation
Manager.
33. Na barra de ferramentas Animation controls, clique sobre ícone Options.
34. Na caixa de entrada Duration, entre com o valor de 30 segundos.
35. Clique novamente sobre o ícone Options.
Observe a animação, como mostra a figura abaixo, à direita.
31
32
Aerofoto arrastada
para cima
33
30
26
27
28
29
25
24
Risco de
Incêndios Florestais
23

38. Selecione as imagens matriciais risco_incen_f e risco_inun_f, clique com o botão direito do
mouse sobre uma delas e, na janela de menu rápido, clique na opção Remove.
Observe na figura abaixo, à direita, a nova composição da tabela de conteúdos.
GERANDO UMA ANIMAÇÃO GRÁFICA DE AMPLIAÇÕES GRAVADAS (BOOKMARKS) NO
ARCSCENE™
Outra possibilidade de gerar uma animação gráfica é utilizando ampliações gravadas (bookmarks)
que, posteriormente, podem ser interpoladas com o intuito de gerar uma animação.
2. Clique no menu View, aponte para Bookmarks e, na janela de menu rápido, clique na opção
Create.
3. Na caixa de diálogo 3D Bookmarks, entre com o nome Area 1 na caixa de entrada Bookmark
Name.
38
37
34
3536
Composição da tabela
de conteúdos
Animação sendo
processada

7. Clique no menu View, aponte para Bookmarks e, na janela de menu rápido, clique na opção
Create.
8. Na caixa de diálogo 3D Bookmarks, entre com o nome Area 2 na caixa de entrada Bookmark
Name.
11. No menu Animation, clique na opção Create keyframe.
12. Na caixa de diálogo Create Animation Keyframe, clique sobre o botão New.
13. Na caixa de diálogo Animation Track, entre com o nome Animação 1 na caixa de entrada da
opção Track Name.
7
3
4
2
10
Área da imagem
ampliada
6
8
9
5

15. Na caixa de diálogo Create Animation Keyframe, selecione o bookmark Area 1 no dropdown
da opção Import from bookmark.
16. Marque a opção Import from bookmark.
17. Clique sobre o botão Create.
18. Na caixa de diálogo Create Animation Keyframe, selecione o bookmark Area 2 no dropdown
da opção Import from bookmark.
19. Marque a opção Import from bookmark.
20. Clique sobre o botão Create.
21. Clique sobre o botão Close desta caixa de diálogo.
22. Na barra de ferramentas Animation, clique no ícone Open annimation controls.
Observe a animação sendo processada.
24
23
22
18
19
20
21
15
16
17
14
13
1211
Animação sendo
processada

9.4 TRABALHANDO COM DADOS TRIDIMENSIONAIS NO ARCGLOBE™.
No aplicativo ArcGlobe™ as informações espaciais são dispostas na forma tridimensional sobre a
superfície de globo terrestre, exibindo seu verdadeiro local geodésico. Você pode manipular o globo,
e então investigar e analisar seus dados ampliados numa região específica. Ele é bastante interativo,
permitindo gerar animações nos mesmos formatos do ArcScene™.
EXPLORANDO O ARCGLOBE™
4. Clique sobre o nome ArcGlobe.
Na área de visualização do ArcGlobe™ é possível visualizar o globo terrestre.
5. Clique no Tools e, posteriormente, clique na opção Extensions.
6. Na janela Extensions, marque a opção 3D Analyst.
7. Clique no menu View, aponte para Toolbars e, posteriormente, clique na opção Animation.
8. Na janela Animation, clique sobre o ícone Open animation controls.
Observe, abaixo, a barra de ferramentas Animation Controls.
9. Na tabela de conteúdos, clique sobre a guia Type. Observe, abaixo à direita, na tabela de
conteúdos, os 03 tipos de layers (flutuação, cobertura e elevação) que podem ser usadas pelo
ArcGlobe™.
6
5
Área de visualização
do ArcGlobe
1
2
3
4
Layers do
ArcGlobe
9
Janela de animação
aberta
8
7

12. Selecione as imagens Aerofoto_PA.tif e mnt_pedraazul.
14. Na caixa de diálogo Add Data Wizard: mnt_pedraazul,clique no botão Finish.
15. Na caixa de diálogo Geographic Coordinate Systems, clique sobre o botão Close.
16. Posicione as imagens na tabela de conteúdos como mostrado abaixo.
19. Digite o nome Animacoes3D_ArcGlobe na caixa de entrada Nome do arquivo.
21. Clique na ferramenta Navigate , mantenha pressionado o botão esquerdo do mouse e gire o
globo posicionando o Brasil no centro da área de visualização.
22. No menu View, aponte para Toolbars e clique em Spin.
23. Na barra de ferramentas Spin, entre com o valor de 10 na caixa de entra Speed.
24. Clique sobre a ferramenta Spin clockwise para que o globo gire no sentido horário.
25. Para terminar o giro, basta clicar na ferramenta Stop Spin .
16
Posicionamento
das imagens
21
18
19 20
1412
13
11

VISUALIZANDO A AEROFOTO DE PEDRA AZUL SOBRE O GLOBO TERRESTRE
1. No menu Tools, clique sobre a opção Options.
2. Na caixa de diálogo Options, clique na guia General.
3. Marque a opção Make newly added layers visible by default.
4. Marque a opção Animate viewer when using tools and commands.
6. Na tabela de conteúdos, clique com o botão direito do mouse sobre a imagem Aerofoto_PA e, na
7. Na janela Layer Properties, clique na guia Elevation.
8. Marque a opção Layer floats independent of the globe surface, draped on e selecione
imagem matricial mnt_pedraazul.
2
3
4 5
1
23 24
25
22
Brasil em destaque
no centro da tela
7
8
9
6

Aerofoto_PA e, na janela de menu rápido, clique na opção Zoom To Layer.
11. Na tabela de conteúdos, clique com o botão direito do mouse sobre a opção Globe layers e, na
janela de menu rápido, clique em Globe Properties.
12. Na caixa de diálogo Globe Properties, clique na guia General.
13. No dropdown da opção Of globe surface, selecione o valor 2.
15. Na tabela de conteúdos, desabilite a imagem matricial mnt_pedraazul.
Observe na figura abaixo ao centro que a aerofoto de Pedra azul não ficará mais visível, sendo
necessário desabilitar a imagem matricial mnt_pedraazul para visualizar a aerofoto.
16. Na barra de ferramentas Tools, clique sobre a ferramenta Navigation Mode . Em seguida,
incline a aerofoto de Pedra Azul como mostrado na figura abaixo, à direita.
17. Na barra de ferramentas Tools, clique sobre a ferramenta Zoom In/Out . Em seguida, amplie
uma determinada área da aerofoto de Pedra Azul, como mostrado abaixo, à esquerda.
18. Na barra de ferramentas Tools, clique na ferramenta Navigate , mantenha pressionado o
botão esquerdo do mouse e incline a imagem como desejar.
Aerofoto de Pedra Azul inclinada sendo
possível visualizar a linha do horizonte
16
15
Aerofoto de Pedra Azul não mais visível,
sendo necessário desabilitar a imagem
mnt_pedraazul para visualizar a aerofoto
12
13
14
11
Localidade de Pedra
Azul ampliada
10

19. Na barra de ferramentas Tools, clique sobre a ferramenta Full Extent .
1. Com o intuito de aprimorar seus conhecimentos práticos, você deverá realizar as seguintes
atividades:
ATIVIDADES A SEREM REALIZADAS
1. Visualizar uma imagem tridimensional no ArcScene™.
2. Gerar uma animação gráfica utilizando cenas capturadas no ArcScene™.
3. Gerar uma animação gráfica de um vôo gravado no ArcScene™.
4. Gerar uma animação gráfica de um grupo de imagens no ArcScene™.
5. Gerar uma animação gráfica de ampliações gravadas no ArcScene™.
6. Visualizar uma imagem tridimensional no ArcGlobe™.
NOME LOCAL
Alegre.grid
C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegre
mnt_br1.grid
NOME LOCAL
Analise_3D1_Alegre.sxd C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegre
Analise_3D2_Alegre.3dd C:Livro_ArcGIS 9.3_ESBacia_Rio_Alegre
19
Visualização tridimensional da
localidade de Pedra Azul
