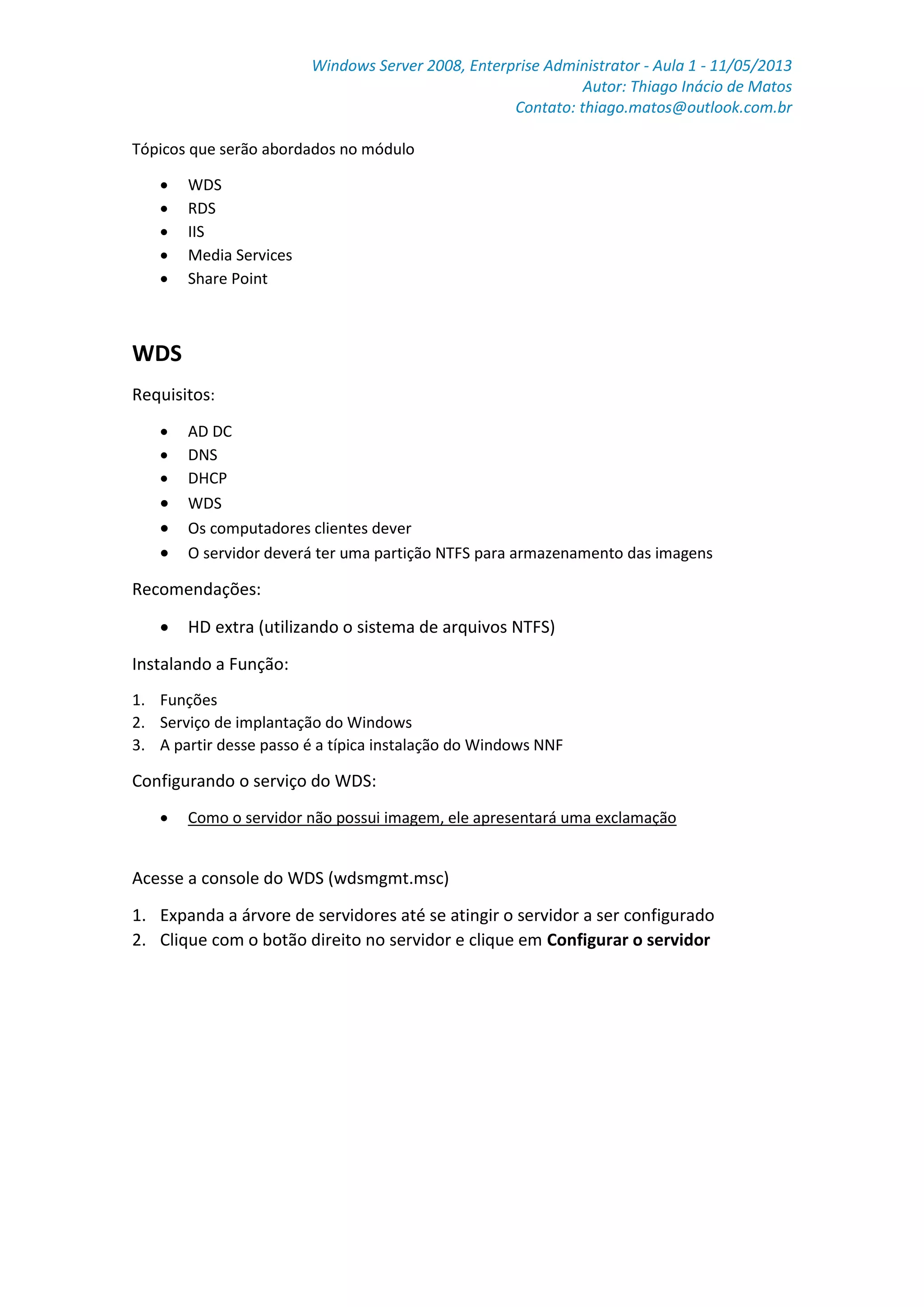

Windows Server 2008, Enterprise Administrator - Aula 1 - 11/05/2013
Autor: Thiago Inácio de Matos
Contato: thiago.matos@outlook.com.br
Tópicos que serão abordados no módulo
 WDS
 RDS
 IIS
 Media Services
 Share Point
WDS
Requisitos:
 AD DC
 DNS
 DHCP
 WDS
 Os computadores clientes dever
 O servidor deverá ter uma partição NTFS para armazenamento das imagens
Recomendações:
 HD extra (utilizando o sistema de arquivos NTFS)
Instalando a Função:
1. Funções
2. Serviço de implantação do Windows
3. A partir desse passo é a típica instalação do Windows NNF
Configurando o serviço do WDS:
 Como o servidor não possui imagem, ele apresentará uma exclamação
Acesse a console do WDS (wdsmgmt.msc)
1. Expanda a árvore de servidores até se atingir o servidor a ser configurado
2. Clique com o botão direito no servidor e clique em Configurar o servidor

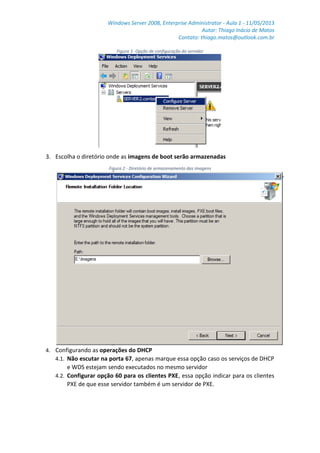

Figura 1- Opção de configuração do servidor
3. Escolha o diretório onde as imagens de boot serão armazenadas
Figura 2 - Diretório de armazenamento das imagens
4. Configurando as operações do DHCP
4.1. Não escutar na porta 67, apenas marque essa opção caso os serviços de DHCP
e WDS estejam sendo executados no mesmo servidor
4.2. Configurar opção 60 para os clientes PXE, essa opção indicar para os clientes
PXE de que esse servidor também é um servidor de PXE.

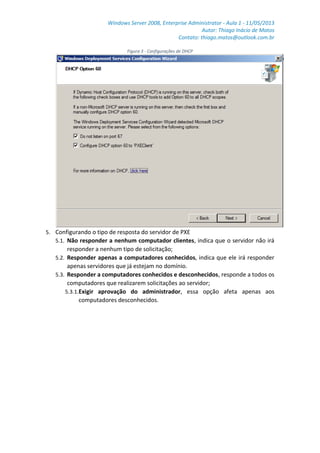

Figura 3 - Configurações de DHCP
5. Configurando o tipo de resposta do servidor de PXE
5.1. Não responder a nenhum computador clientes, indica que o servidor não irá
responder a nenhum tipo de solicitação;
5.2. Responder apenas a computadores conhecidos, indica que ele irá responder
apenas servidores que já estejam no domínio.
5.3. Responder a computadores conhecidos e desconhecidos, responde a todos os
computadores que realizarem solicitações ao servidor;
5.3.1.Exigir aprovação do administrador, essa opção afeta apenas aos
computadores desconhecidos.

Figura 4 - Configurações iniciais do PXE Server
6. Após o passo 5 o seu servidor de WDS estará configurado restando apenas a configuração
das imagens no servidor.
Adicionando imagens de instalação ao servidor de WDS:
1. Expanda o nó de servidores e o nó do servidor configurado
2. Selecione a opção Imagens de instalação
3. Clique com o botão direito e escolha a opção Adicionar imagem de instalação

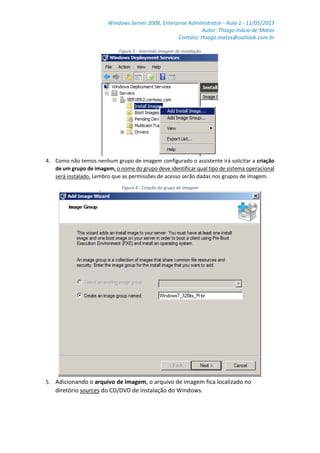

Figura 5 - Inserindo imagem de instalação
4. Como não temos nenhum grupo de imagem configurado o assistente irá solicitar a criação
de um grupo de imagem, o nome do grupo deve identificar qual tipo de sistema operacional
será instalado. Lembro que as permissões de acesso serão dadas nos grupos de imagem.
Figura 6 - Criação do grupo de imagem
5. Adicionando o arquivo de imagem, o arquivo de imagem fica localizado no
diretório sources do CD/DVD de instalação do Windows.

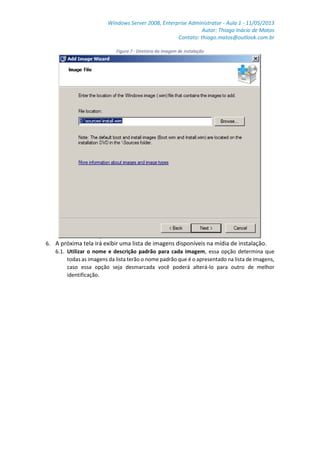

Figura 7 - Diretório da imagem de instalação
6. A próxima tela irá exibir uma lista de imagens disponíveis na mídia de instalação.
6.1. Utilizar o nome e descrição padrão para cada imagem, essa opção determina que
todas as imagens da lista terão o nome padrão que é o apresentado na lista de imagens,
caso essa opção seja desmarcada você poderá alterá-lo para outro de melhor
identificação.

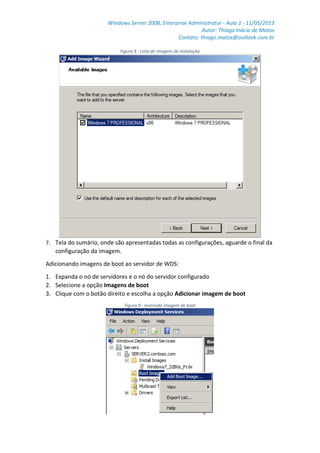

Figura 8 - Lista de imagens de instalação
7. Tela do sumário, onde são apresentadas todas as configurações, aguarde o final da
configuração da imagem.
Adicionando imagens de boot ao servidor de WDS:
2. Selecione a opção Imagens de boot
3. Clique com o botão direito e escolha a opção Adicionar imagem de boot
Figura 9 - Inserindo imagem de boot

4. Adicionando o arquivo de imagem, o arquivo de imagem fica localizado no
diretório sources do CD/DVD de instalação do Windows.

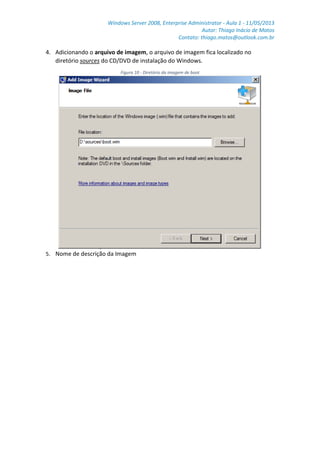

Figura 10 - Diretório da imagem de boot
5. Nome de descrição da Imagem

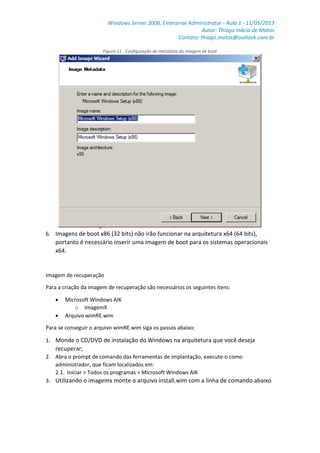

Figura 11 - Configuração de metadata da imagem de boot
6. Imagens de boot x86 (32 bits) não irão funcionar na arquitetura x64 (64 bits),
portanto é necessário inserir uma imagem de boot para os sistemas operacionais
x64.
Imagem de recuperação
Para a criação da imagem de recuperação são necessários os seguintes itens:
 Microsoft Windows AIK
o ImagemX
 Arquivo wimRE.wim
Para se conseguir o arquivo wimRE.wim siga os passos abaixo:
1. Monde o CD/DVD de instalação do Windows na arquitetura que você deseja
recuperar;
2. Abra o prompt de comando das ferramentas de implantação, execute-o como
administrador, que ficam localizados em:
2.1. Iniciar > Todos os programas > Microsoft Windows AIK
3. Utilizando o imagemx monte o arquivo install.wim com a linha de comando abaixo

Imagex /mount d:sourcesinstall.wim 1 e:imagex
Comando utilizado
para montar a
imagem de
instalação do
Windows
Local da imagem de
instalação
Número da imagem que está
no CD/DVD de instalação,
caso existe mais de uma, o
valor desse deverá ser
passado como parâmetro
Destino da
imagem
montada

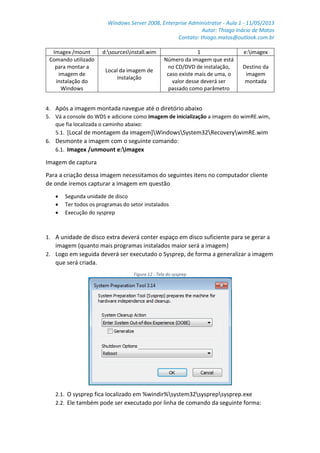

4. Após a imagem montada navegue até o diretório abaixo
5. Vá a console do WDS e adicione como imagem de inicialização a imagem do wimRE.wim,
que fia localizada o caminho abaixo:
5.1. [Local de montagem da imagem]WindowsSystem32RecoverywimRE.wim
6. Desmonte a imagem com o seguinte comando:
6.1. Imagex /unmount e:imagex
Imagem de captura
Para a criação dessa imagem necessitamos do seguintes itens no computador cliente
de onde iremos capturar a imagem em questão
 Segunda unidade de disco
 Ter todos os programas do setor instalados
 Execução do sysprep
1. A unidade de disco extra deverá conter espaço em disco suficiente para se gerar a
imagem (quanto mais programas instalados maior será a imagem)
2. Logo em seguida deverá ser executado o Sysprep, de forma a generalizar a imagem
que será criada.
Figura 12 - Tela do sysprep
2.1. O sysprep fica localizado em %windir%system32sysprepsysprep.exe
2.2. Ele também pode ser executado por linha de comando da seguinte forma:

2.2.1. Sysprep.exe /generalize /oobe /shutdown

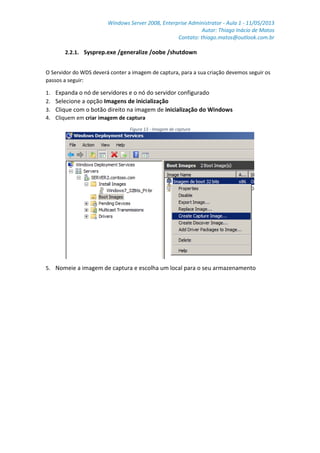

O Servidor do WDS deverá conter a imagem de captura, para a sua criação devemos seguir os
passos a seguir:
2. Selecione a opção Imagens de inicialização
3. Clique com o botão direito na imagem de inicialização do Windows
4. Cliquem em criar imagem de captura
Figura 13 - Imagem de captura
5. Nomeie a imagem de captura e escolha um local para o seu armazenamento

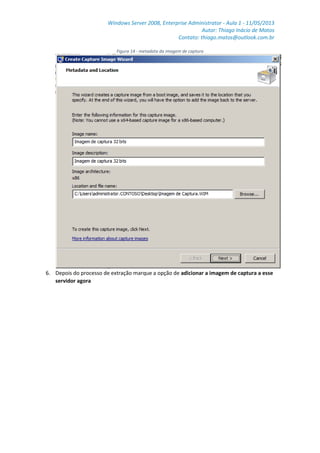

Figura 14 - metadata da imagem de captura
6. Depois do processo de extração marque a opção de adicionar a imagem de captura a esse
servidor agora

Figura 15 - Adicionar a imagem de captura ao WDS após a extração
7. Fazendo como a imagem anterior todas as informações para adicionar a imagem de
captura serão preenchidos automaticamente.
Agora iremos inicializar o computador cliente com a imagem de captura.
Figura 16 - Gerenciador de boot do Windows
1. Avença a primeira tela
2. Na segunda tela iremos apontar os seguintes itens:
2.1. O Volume para captura é o volume que representa a unidade raiz do Windows,
2.2. Nome da Imagem
2.3. Descrição da imagem

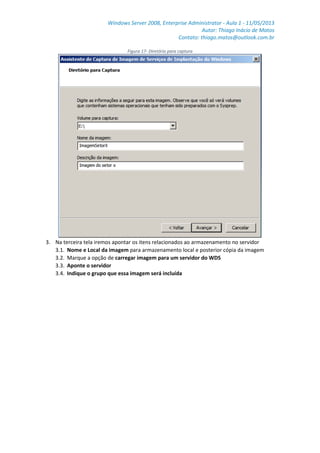

Figura 17- Diretório para captura
3. Na terceira tela iremos apontar os itens relacionados ao armazenamento no servidor
3.1. Nome e Local da imagem para armazenamento local e posterior cópia da imagem
3.2. Marque a opção de carregar imagem para um servidor do WDS
3.3. Aponte o servidor
3.4. Indique o grupo que essa imagem será incluída

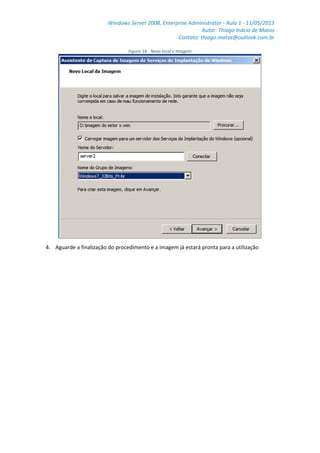

Figura 18 - Novo local e Imagem
4. Aguarde a finalização do procedimento e a imagem já estará pronta para a utilização
