O documento discute modelagem relacional, comparando-a com modelagem conceitual. Explica como pensar nos dados e relacionamentos na modelagem relacional, representando entidades como tabelas com atributos e relacionamentos definidos por chaves primárias e estrangeiras.

1. Modelagem Relacional
Armazenamento dos Dados

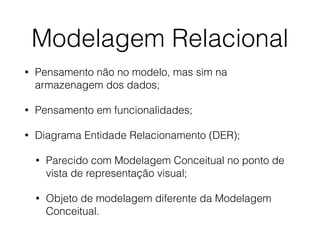

2. Modelagem Relacional
• Pensamento não no modelo, mas sim na
armazenagem dos dados;
• Pensamento em funcionalidades;
• Diagrama Entidade Relacionamento (DER);
• Parecido com Modelagem Conceitual no ponto de
vista de representação visual;
• Objeto de modelagem diferente da Modelagem
Conceitual.

3. M. Conceitual vs
M. Relacional

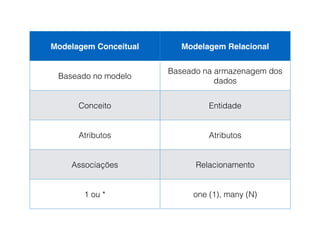

4. Modelagem Conceitual Modelagem Relacional
Baseado no modelo
Baseado na armazenagem dos
dados
Conceito Entidade
Atributos Atributos
Associações Relacionamento
1 ou * one (1), many (N)

5. Como pensar?
• Tudo o que precisa ser armazenado é uma Entidade
• Deve possuir um ou mais atributos
• Os relacionamentos somente existem para representar
relacionamentos e cardinalidade, basicamente.
• Sempre associar perguntando “possui um” ou
“possui muitos”.
• Pense sempre nos dados armazenados!

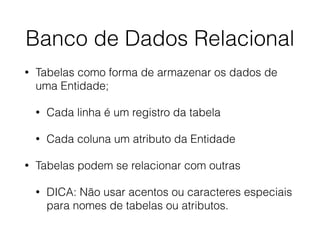

6. Banco de Dados Relacional
• Tabelas como forma de armazenar os dados de
uma Entidade;
• Cada linha é um registro da tabela
• Cada coluna um atributo da Entidade
• Tabelas podem se relacionar com outras
• DICA: Não usar acentos ou caracteres especiais
para nomes de tabelas ou atributos.

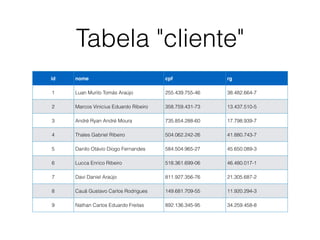

7. Tabela "cliente"
id nome cpf rg
1 Luan Murilo Tomás Araújo 255.439.755-46 38.482.664-7
2 Marcos Vinicius Eduardo Ribeiro 358.759.431-73 13.437.510-5
3 André Ryan André Moura 735.854.288-60 17.798.939-7
4 Thales Gabriel Ribeiro 504.062.242-26 41.880.743-7
5 Danilo Otávio Diogo Fernandes 584.504.965-27 45.650.089-3
6 Lucca Enrico Ribeiro 518.361.699-06 46.480.017-1
7 Davi Daniel Araújo 811.927.356-76 21.305.687-2
8 Cauã Gustavo Carlos Rodrigues 149.681.709-55 11.920.294-3
9 Nathan Carlos Eduardo Freitas 892.136.345-95 34.259.458-8

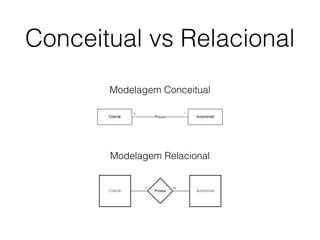

8. Conceitual vs Relacional
Modelagem Conceitual
Modelagem Relacional

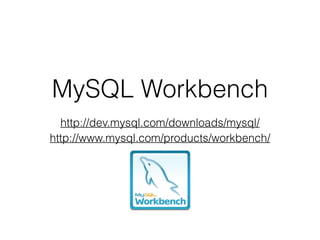

10. MySQL Workbench
http://www.mysql.com/products/workbench/
http://dev.mysql.com/downloads/mysql/

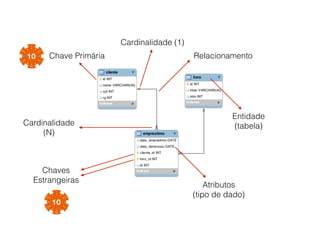

12. Relacionamento
Cardinalidade
(N)
Entidade
(tabela)
Chave Primária
Cardinalidade (1)
Chaves
Estrangeiras
Atributos
(tipo de dado)

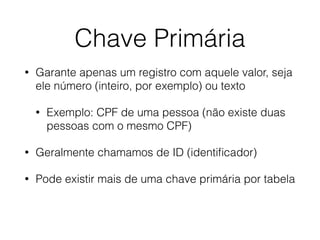

13. Chave Primária
• Garante apenas um registro com aquele valor, seja
ele número (inteiro, por exemplo) ou texto
• Exemplo: CPF de uma pessoa (não existe duas
pessoas com o mesmo CPF)
• Geralmente chamamos de ID (identificador)
• Pode existir mais de uma chave primária por tabela

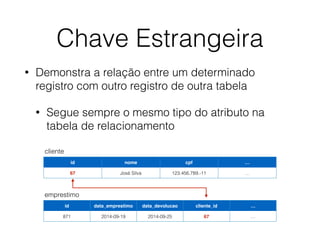

14. Chave Estrangeira
• Demonstra a relação entre um determinado
registro com outro registro de outra tabela
• Segue sempre o mesmo tipo do atributo na
tabela de relacionamento
id nome cpf …
67 José Silva 123.456.789.-11 …
cliente
id data_emprestimo data_devolucao cliente_id …
871 2014-09-19 2014-09-25 67 …
emprestimo

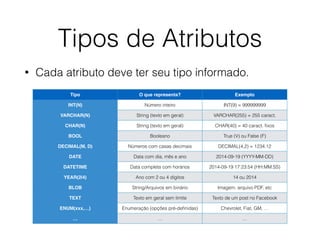

15. Tipos de Atributos
• Cada atributo deve ter seu tipo informado.
Tipo O que representa? Exemplo
INT(N) Número inteiro INT(9) = 999999999
VARCHAR(N) String (texto em geral) VARCHAR(255) = 255 caract.
CHAR(N) String (texto em geral) CHAR(40) = 40 caract. fixos
BOOL Booleano True (V) ou False (F)
DECIMAL(M, D) Números com casas decimais DECIMAL(4,2) = 1234.12
DATE Data com dia, mês e ano 2014-09-19 (YYYY-MM-DD)
DATETIME Data completa com horários 2014-09-19 17:23:54 (HH:MM:SS)
YEAR(2|4) Ano com 2 ou 4 dígitos 14 ou 2014
BLOB String/Arquivos em binário Imagem, arquivo PDF, etc
TEXT Texto em geral sem limite Texto de um post no Facebook
ENUM(xxx,…) Enumeração (opções pré-definidas) Chevrolet, Fiat, GM, …
… … …

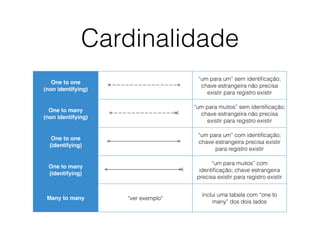

16. Cardinalidade
One to one!
(non identifying)
“um para um” sem identificação;
chave estrangeira não precisa
existir para registro existir
One to many!
(non identifying)
“um para muitos” sem identificação;
chave estrangeira não precisa
existir para registro existir
One to one!
(identifying)
“um para um” com identificação;
chave estrangeira precisa existir
para registro existir
One to many!
(identifying)
“um para muitos” com
identificação; chave estrangeira
precisa existir para registro existir
Many to many "ver exemplo"
inclui uma tabela com “one to
many” dos dois lados

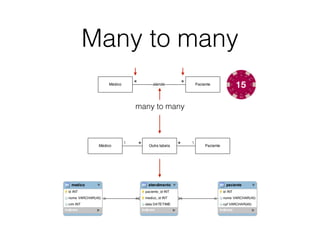

17. Many to many
* *
many to many
* *1 1

19. Blog
Modelagem Relacional

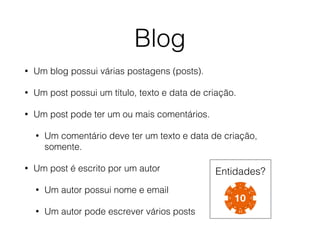

20. • Um blog possui várias postagens (posts).
• Um post possui um título, texto e data de criação.
• Um post pode ter um ou mais comentários.
• Um comentário deve ter um texto e data de criação,
somente.
• Um post é escrito por um autor
• Um autor possui nome e email
• Um autor pode escrever vários posts
Blog
Entidades?

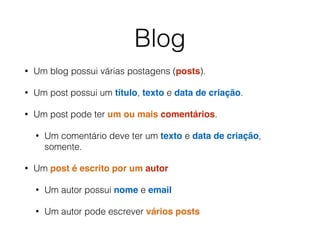

21. Blog
• Um blog possui várias postagens (posts).
• Um post possui um título, texto e data de criação.
• Um post pode ter um ou mais comentários.
• Um comentário deve ter um texto e data de criação,
somente.
• Um post é escrito por um autor
• Um autor possui nome e email
• Um autor pode escrever vários posts

22. Entidades
post, comentario e autor
Relacionamento
post (one to many) comentario

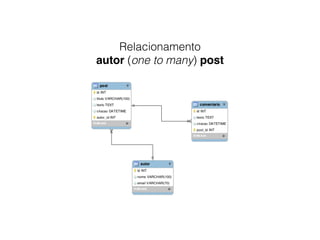

23. Relacionamento
autor (one to many) post

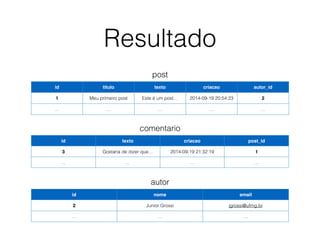

25. Resultado
id titulo texto criacao autor_id
1 Meu primeiro post Este é um post… 2014-09-19 20:54:23 2
… … … … …
post
id texto criacao post_id
3 Gostaria de dizer que… 2014-09-19 21:32:19 1
… … … …
comentario
id nome email
2 Junior Grossi jgrossi@ufmg.br
… … …
autor

26. Obrigado!
