Introdução a Banco de Dados UFMG/2014-02 - Aula 08
O documento descreve a criação de um banco de dados para um blog usando MySQL Workbench, com tabelas para posts, comentários e autores e os relacionamentos entre eles.
Introdução a Banco de Dados UFMG/2014-02 - Aula 08
- 1. Laboratório 01 Criando nossoprimeiro DER
- 2. Cadastro: B204 48 horasantes!
- 3.

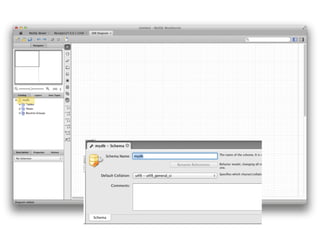

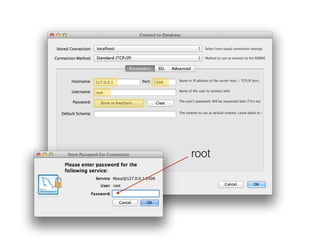

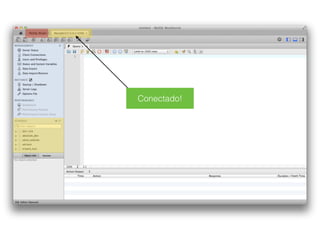

- 4. Verificando MySQL • Abrao MySQL Workbench • Iniciar » MySQL » MySQL Workbench • Criar um novo modelo • Database » Connect to Database
- 5.
- 6.
- 7.

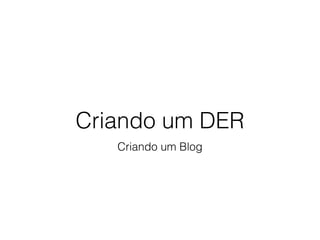

- 9. Criando um DER Criandoum Blog

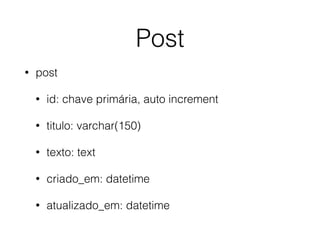

- 10. Post • post • id:chave primária, auto increment • titulo: varchar(150) • texto: text • criado_em: datetime • atualizado_em: datetime

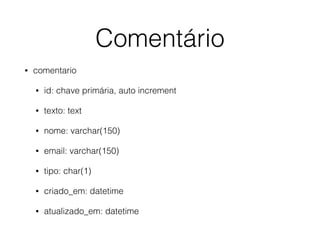

- 11. Comentário • comentario • id:chave primária, auto increment • texto: text • nome: varchar(150) • email: varchar(150) • tipo: char(1) • criado_em: datetime • atualizado_em: datetime

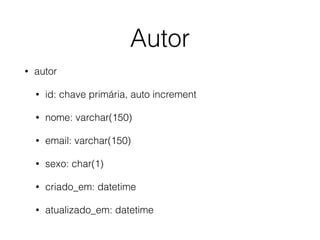

- 12. Autor • autor • id:chave primária, auto increment • nome: varchar(150) • email: varchar(150) • sexo: char(1) • criado_em: datetime • atualizado_em: datetime
- 13.

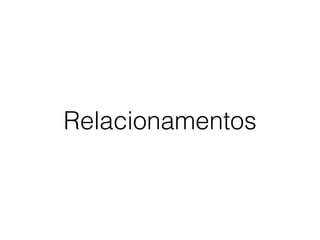

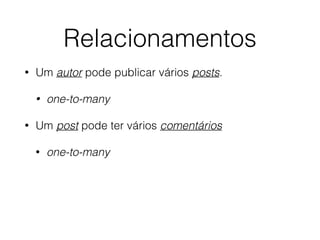

- 14. Relacionamentos • Um autorpode publicar vários posts. • one-to-many • Um post pode ter vários comentários • one-to-many
- 15.
- 16.

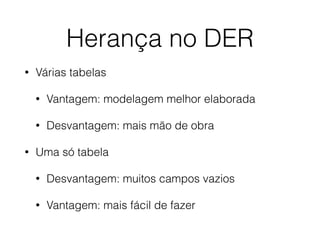

- 17. Herança no DER •Várias tabelas • Vantagem: modelagem melhor elaborada • Desvantagem: mais mão de obra • Uma só tabela • Desvantagem: muitos campos vazios • Vantagem: mais fácil de fazer

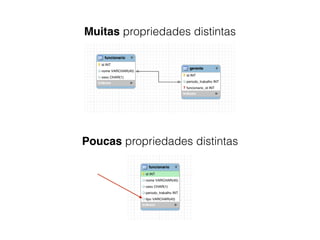

- 18. Muitas propriedades distintas Poucaspropriedades distintas
- 19.

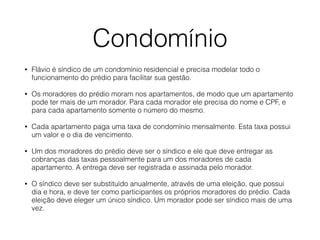

- 20. Condomínio • Flávio ésíndico de um condomínio residencial e precisa modelar todo o funcionamento do prédio para facilitar sua gestão. • Os moradores do prédio moram nos apartamentos, de modo que um apartamento pode ter mais de um morador. Para cada morador ele precisa do nome e CPF, e para cada apartamento somente o número do mesmo. • Cada apartamento paga uma taxa de condomínio mensalmente. Esta taxa possui um valor e o dia de vencimento. • Um dos moradores do prédio deve ser o síndico e ele que deve entregar as cobranças das taxas pessoalmente para um dos moradores de cada apartamento. A entrega deve ser registrada e assinada pelo morador. • O síndico deve ser substituído anualmente, através de uma eleição, que possui dia e hora, e deve ter como participantes os próprios moradores do prédio. Cada eleição deve eleger um único síndico. Um morador pode ser síndico mais de uma vez.

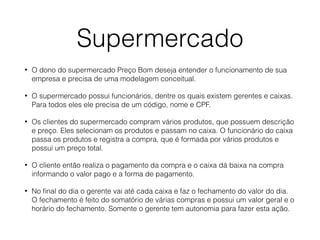

- 21. Supermercado • O donodo supermercado Preço Bom deseja entender o funcionamento de sua empresa e precisa de uma modelagem conceitual. • O supermercado possui funcionários, dentre os quais existem gerentes e caixas. Para todos eles ele precisa de um código, nome e CPF. • Os clientes do supermercado compram vários produtos, que possuem descrição e preço. Eles selecionam os produtos e passam no caixa. O funcionário do caixa passa os produtos e registra a compra, que é formada por vários produtos e possui um preço total. • O cliente então realiza o pagamento da compra e o caixa dá baixa na compra informando o valor pago e a forma de pagamento. • No final do dia o gerente vai até cada caixa e faz o fechamento do valor do dia. O fechamento é feito do somatório de várias compras e possui um valor geral e o horário do fechamento. Somente o gerente tem autonomia para fazer esta ação.
- 22.
