1. Reflexão, absorção e
refracção do som

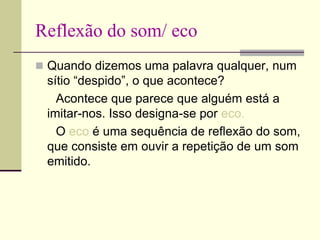

2. Reflexão do som/ eco
 Quando dizemos uma palavra qualquer, num
sítio “despido”, o que acontece?
Acontece que parece que alguém está a
imitar-nos. Isso designa-se por eco.
O eco é uma sequência de reflexão do som,
que consiste em ouvir a repetição de um som
emitido.

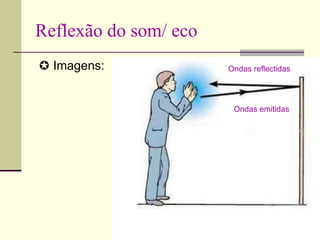

3. Reflexão do som/ eco
 Imagens: Ondas reflectidas
Ondas emitidas

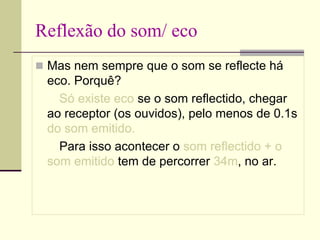

4. Reflexão do som/ eco
 Mas nem sempre que o som se reflecte há
eco. Porquê?
Só existe eco se o som reflectido, chegar
ao receptor (os ouvidos), pelo menos de 0.1s
do som emitido.
Para isso acontecer o som reflectido + o
som emitido tem de percorrer 34m, no ar.

5. Reflexão do som/ eco
 Se:
v = 340m/s
t = 0.1 s
v = __d__ 340 = __d___
t 0.1
d = 34m

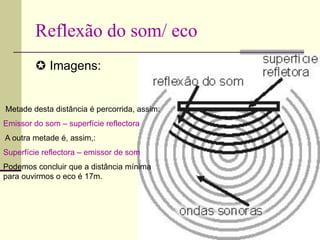

6. Reflexão do som/ eco
 Imagens:
Metade desta distância é percorrida, assim:
Emissor do som – superfície reflectora
A outra metade é, assim,:
Superfície reflectora – emissor de som
Podemos concluir que a distância mínima
para ouvirmos o eco é 17m.

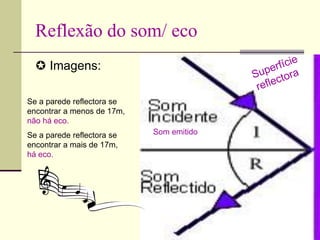

7. Reflexão do som/ eco
 Imagens:
Som emitido
Se a parede reflectora se
encontrar a menos de 17m,
não há eco.
Se a parede reflectora se
encontrar a mais de 17m,
há eco.

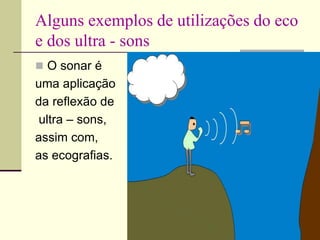

8. Alguns exemplos de utilizações do eco
e dos ultra - sons
 O sonar é
uma aplicação
da reflexão de
ultra – sons,
assim com,
as ecografias.

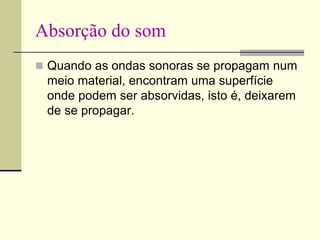

9. Absorção do som
 Quando as ondas sonoras se propagam num
meio material, encontram uma superfície
onde podem ser absorvidas, isto é, deixarem
de se propagar.

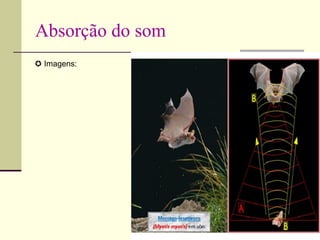

10. Absorção do som
 Imagens:

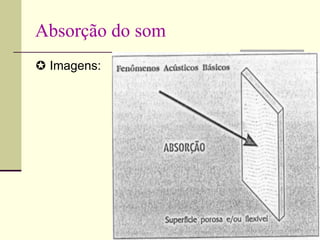

11. Absorção do som
 Imagens:

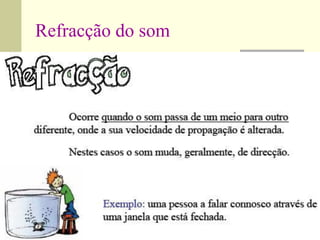

12. Refracção do som

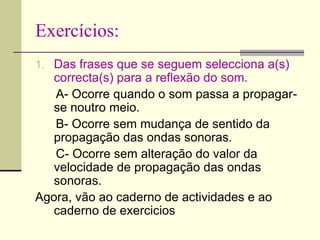

13. Exercícios:
1. Das frases que se seguem selecciona a(s)
correcta(s) para a reflexão do som.
A- Ocorre quando o som passa a propagar-
se noutro meio.
B- Ocorre sem mudança de sentido da
propagação das ondas sonoras.
C- Ocorre sem alteração do valor da
velocidade de propagação das ondas
sonoras.
Agora, vão ao caderno de actividades e ao
caderno de exercicios
