1. UNIVERSIDADE FEDERAL DE MATO GROSSO
CAMPUS UNIVERSITÁRIO DE RONDONÓPOLIS
Instituto de Ciências Agrárias e Tecnológicas
Curso de Engenharia Mecânica
JOHNATHAN LIMA DA SILVA
PROTEÇÃO CONTRA INCÊNDIO E EXPLOSÕES

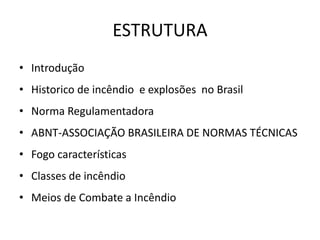

2. ESTRUTURA
• Introdução
• Historico de incêndio e explosões no Brasil
• Norma Regulamentadora
• ABNT-ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS
• Fogo características
• Classes de incêndio
• Meios de Combate a Incêndio

3. INTRODUÇÃO
• Brasil passou de um país rural para uma sociedade urbana,
industrial e de serviços em um curto espaço de tempo;
Fontes: IBGE, Anuários Estatísticos do Brasil; L’État du Monde, 1995

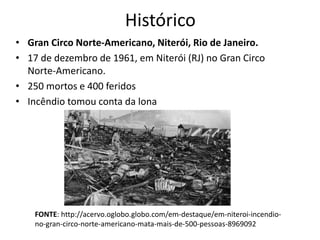

4. Histórico
• Gran Circo Norte-Americano, Niterói, Rio de Janeiro.
• 17 de dezembro de 1961, em Niterói (RJ) no Gran Circo
Norte-Americano.
• 250 mortos e 400 feridos
• Incêndio tomou conta da lona
FONTE: http://acervo.oglobo.globo.com/em-destaque/em-niteroi-incendio-
no-gran-circo-norte-americano-mata-mais-de-500-pessoas-8969092

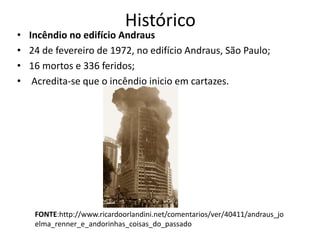

5. Histórico
• Incêndio no edifício Andraus
• 24 de fevereiro de 1972, no edifício Andraus, São Paulo;
• 16 mortos e 336 feridos;
• Acredita-se que o incêndio inicio em cartazes.
FONTE:http://www.ricardoorlandini.net/comentarios/ver/40411/andraus_jo
elma_renner_e_andorinhas_coisas_do_passado

6. Histórico
• Incêndio no edifício Joelma
• fevereiro de 1974,São Paulo;
• 188 mortos e 300 feridos;
• curto-circuito em um ar condicionado
FONTE:http://www.saopauloantiga.com.br/o-incendio-do-edificio-joelma/

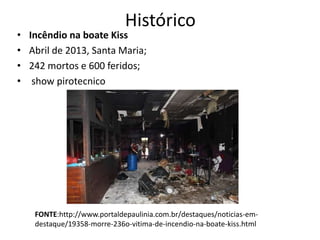

7. Histórico
• Incêndio na boate Kiss
• Abril de 2013, Santa Maria;
• 242 mortos e 600 feridos;
• show pirotecnico
FONTE:http://www.portaldepaulinia.com.br/destaques/noticias-em-
destaque/19358-morre-236o-vitima-de-incendio-na-boate-kiss.html

8. NORMAS REGULAMENTADORAS
• MTE – Ministério do trabalho e emprego- 1978
A última alteração, entretanto, inovou completamente a regulamentação.
De um texto claro e com abrangência nacional,
passou a ser um texto submetido a variações regionais

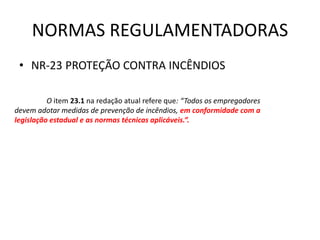

9. NORMAS REGULAMENTADORAS
• NR-23 PROTEÇÃO CONTRA INCÊNDIOS
O item 23.1 na redação atual refere que: “Todos os empregadores
devem adotar medidas de prevenção de incêndios, em conformidade com a
legislação estadual e as normas técnicas aplicáveis.”.

10. Decreto CBMMT...
PROJETO DE INCÊNDIO

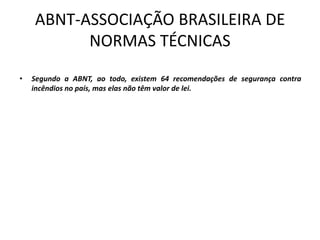

11. ABNT-ASSOCIAÇÃO BRASILEIRA DE
NORMAS TÉCNICAS
• Segundo a ABNT, ao todo, existem 64 recomendações de segurança contra
incêndios no país, mas elas não têm valor de lei.

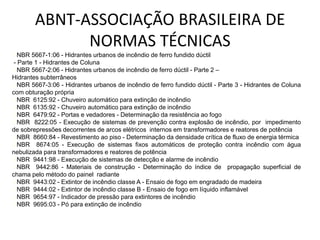

12. ✓NBR 5667-1:06 - Hidrantes urbanos de incêndio de ferro fundido dúctil
- Parte 1 - Hidrantes de Coluna
✓NBR 5667-2:06 - Hidrantes urbanos de incêndio de ferro dúctil - Parte 2 –
Hidrantes subterrâneos
✓NBR 5667-3:06 - Hidrantes urbanos de incêndio de ferro fundido dúctil - Parte 3 - Hidrantes de Coluna
com obturação própria
✓NBR 6125:92 - Chuveiro automático para extinção de incêndio
✓NBR 6135:92 - Chuveiro automático para extinção de incêndio
✓NBR 6479:92 - Portas e vedadores - Determinação da resistência ao fogo
✓NBR 8222:05 - Execução de sistemas de prevenção contra explosão de incêndio, por impedimento
de sobrepressões decorrentes de arcos elétricos internos em transformadores e reatores de potência
✓NBR 8660:84 - Revestimento ao piso - Determinação da densidade crítica de fluxo de energia térmica
✓NBR 8674:05 - Execução de sistemas fixos automáticos de proteção contra incêndio com água
nebulizada para transformadores e reatores de potência
✓NBR 9441:98 - Execução de sistemas de detecção e alarme de incêndio
✓NBR 9442:86 - Materiais de construção - Determinação do índice de propagação superficial de
chama pelo método do painel radiante
✓NBR 9443:02 - Extintor de incêndio classe A - Ensaio de fogo em engradado de madeira
✓NBR 9444:02 - Extintor de incêndio classe B - Ensaio de fogo em líquido inflamável
✓NBR 9654:97 - Indicador de pressão para extintores de incêndio
✓NBR 9695:03 - Pó para extinção de incêndio
ABNT-ASSOCIAÇÃO BRASILEIRA DE
NORMAS TÉCNICAS

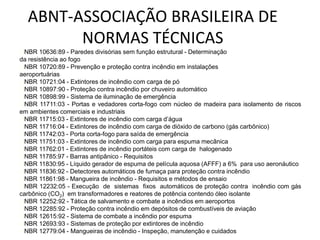

13. ✓NBR 10636:89 - Paredes divisórias sem função estrutural - Determinação
da resistência ao fogo
✓NBR 10720:89 - Prevenção e proteção contra incêndio em instalações
aeroportuárias
✓NBR 10721:04 - Extintores de incêndio com carga de pó
✓NBR 10897:90 - Proteção contra incêndio por chuveiro automático
✓NBR 10898:99 - Sistema de iluminação de emergência
✓NBR 11711:03 - Portas e vedadores corta-fogo com núcleo de madeira para isolamento de riscos
em ambientes comerciais e industriais
✓NBR 11715:03 - Extintores de incêndio com carga d’água
✓NBR 11716:04 - Extintores de incêndio com carga de dióxido de carbono (gás carbônico)
✓NBR 11742:03 - Porta corta-fogo para saída de emergência
✓NBR 11751:03 - Extintores de incêndio com carga para espuma mecânica
✓NBR 11762:01 - Extintores de incêndio portáteis com carga de halogenado
✓NBR 11785:97 - Barras antipânico - Requisitos
✓NBR 11830:95 - Líquido gerador de espuma de película aquosa (AFFF) a 6% para uso aeronáutico
✓NBR 11836:92 - Detectores automáticos de fumaça para proteção contra incêndio
✓NBR 11861:98 - Mangueira de incêndio - Requisitos e métodos de ensaio
✓NBR 12232:05 - Execução de sistemas fixos automáticos de proteção contra incêndio com gás
carbônico (CO2) em transformadores e reatores de potência contendo óleo isolante
✓NBR 12252:92 - Tática de salvamento e combate a incêndios em aeroportos
✓NBR 12285:92 - Proteção contra incêndio em depósitos de combustíveis de aviação
✓NBR 12615:92 - Sistema de combate a incêndio por espuma
✓NBR 12693:93 - Sistemas de proteção por extintores de incêndio
✓NBR 12779:04 - Mangueiras de incêndio - Inspeção, manutenção e cuidados
ABNT-ASSOCIAÇÃO BRASILEIRA DE
NORMAS TÉCNICAS

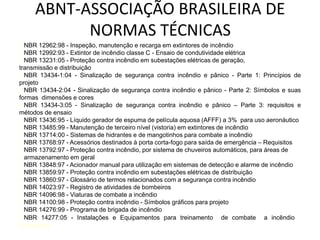

14. ✓NBR 12962:98 - Inspeção, manutenção e recarga em extintores de incêndio
✓NBR 12992:93 - Extintor de incêndio classe C - Ensaio de condutividade elétrica
✓NBR 13231:05 - Proteção contra incêndio em subestações elétricas de geração,
transmissão e distribuição
✓NBR 13434-1:04 - Sinalização de segurança contra incêndio e pânico - Parte 1: Princípios de
projeto
✓NBR 13434-2:04 - Sinalização de segurança contra incêndio e pânico - Parte 2: Símbolos e suas
formas dimensões e cores
✓NBR 13434-3:05 - Sinalização de segurança contra incêndio e pânico – Parte 3: requisitos e
métodos de ensaio
✓NBR 13436:95 - Líquido gerador de espuma de película aquosa (AFFF) a 3% para uso aeronáutico
✓NBR 13485:99 - Manutenção de terceiro nível (vistoria) em extintores de incêndio
✓NBR 13714:00 - Sistemas de hidrantes e de mangotinhos para combate a incêndio
✓NBR 13768:97 - Acessórios destinados à porta corta-fogo para saída de emergência – Requisitos
✓NBR 13792:97 - Proteção contra incêndio, por sistema de chuveiros automáticos, para áreas de
✓armazenamento em geral
✓NBR 13848:97 - Acionador manual para utilização em sistemas de detecção e alarme de incêndio
✓NBR 13859:97 - Proteção contra incêndio em subestações elétricas de distribuição
✓NBR 13860:97 - Glossário de termos relacionados com a segurança contra incêndio
✓NBR 14023:97 - Registro de atividades de bombeiros
✓NBR 14096:98 - Viaturas de combate a incêndio
✓NBR 14100:98 - Proteção contra incêndio - Símbolos gráficos para projeto
✓NBR 14276:99 - Programa de brigada de incêndio
✓NBR 14277:05 - Instalações e Equipamentos para treinamento de combate a incêndio -
Requisitos
ABNT-ASSOCIAÇÃO BRASILEIRA DE
NORMAS TÉCNICAS

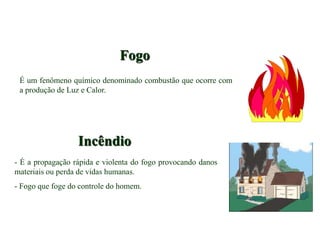

15. Fogo
É um fenômeno químico denominado combustão que ocorre com
a produção de Luz e Calor.
Incêndio
- É a propagação rápida e violenta do fogo provocando danos
materiais ou perda de vidas humanas.
- Fogo que foge do controle do homem.

16. TRIÂNGULO DO FOGO

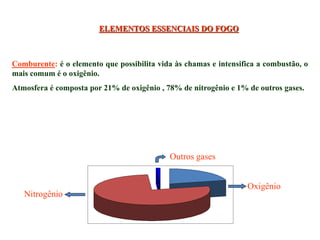

17. ELEMENTOS ESSENCIAIS DO FOGO
Comburente: é o elemento que possibilita vida às chamas e intensifica a combustão, o
mais comum é o oxigênio.
Atmosfera é composta por 21% de oxigênio , 78% de nitrogênio e 1% de outros gases.
Outros gases
Oxigênio
Nitrogênio

18. ELEMENTOS ESSENCIAIS DO FOGO
Combustível: é toda a substância capaz de queimar e alimentar a combustão. É o
elemento que serve de campo de propagação ao fogo, os combustíveis podem se
sólidos, líquidos ou gasosos.
Calor: é o elemento que inicia a combustão, forma de energia que eleva a temperatura.
O calor é gerado por: Energia Química, Energia Elétrica, Energia Mecânica, Energia
Nuclear.

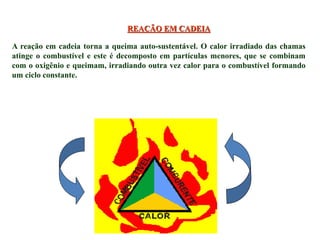

19. REAÇÃO EM CADEIA
A reação em cadeia torna a queima auto-sustentável. O calor irradiado das chamas
atinge o combustível e este é decomposto em partículas menores, que se combinam
com o oxigênio e queimam, irradiando outra vez calor para o combustível formando
um ciclo constante.

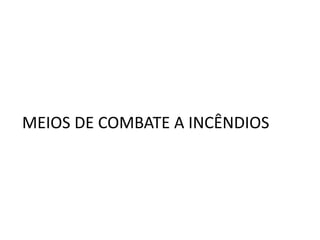

20. MEIOS DE COMBATE A INCÊNDIOS

21. MÉTODOS DE EXTINÇÃO DO FOGO
Os métodos de extinção de fogo baseiam-se na eliminação
de um ou mais do elementos essenciais que provocam o
fogo.

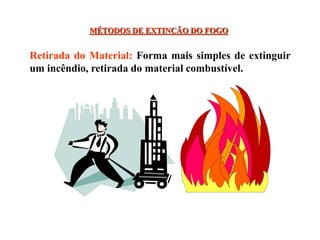

22. MÉTODOS DE EXTINÇÃO DO FOGO
Retirada do Material: Forma mais simples de extinguir
um incêndio, retirada do material combustível.

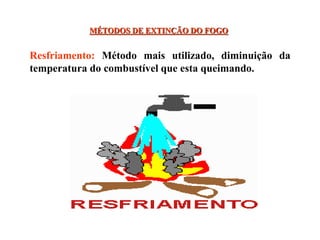

23. MÉTODOS DE EXTINÇÃO DO FOGO
Resfriamento: Método mais utilizado, diminuição da
temperatura do combustível que esta queimando.

24. MÉTODOS DE EXTINÇÃO DO FOGO
Abafamento: Método mais difícil, consiste em diminuir
ou impedir o contato do oxigênio com o material
combustível que esta queimando.

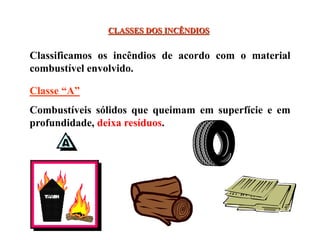

25. CLASSES DOS INCÊNDIOS
Classificamos os incêndios de acordo com o material
combustível envolvido.
Classe “A”
Combustíveis sólidos que queimam em superfície e em
profundidade, deixa resíduos.

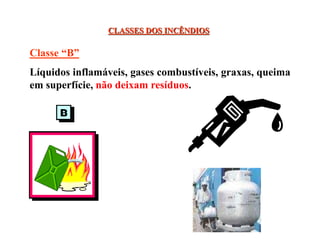

26. CLASSES DOS INCÊNDIOS
Classe “B”
Líquidos inflamáveis, gases combustíveis, graxas, queima
em superfície, não deixam resíduos.

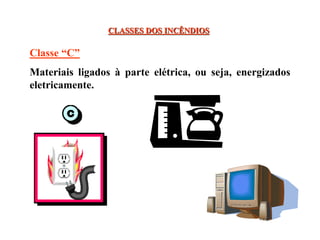

27. CLASSES DOS INCÊNDIOS
Classe “C”
Materiais ligados à parte elétrica, ou seja, energizados
eletricamente.

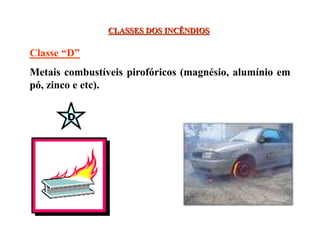

28. CLASSES DOS INCÊNDIOS
Classe “D”
Metais combustíveis pirofóricos (magnésio, alumínio em
pó, zinco e etc).

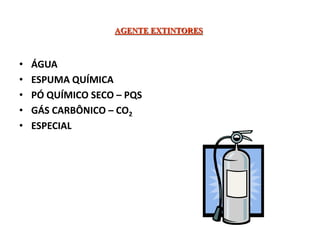

29. AGENTE EXTINTORES
• ÁGUA
• ESPUMA QUÍMICA
• PÓ QUÍMICO SECO – PQS
• GÁS CARBÔNICO – CO2
• ESPECIAL

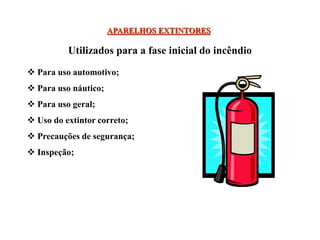

30. APARELHOS EXTINTORES
 Para uso automotivo;
 Para uso náutico;
 Para uso geral;
 Uso do extintor correto;
 Precauções de segurança;
 Inspeção;
Utilizados para a fase inicial do incêndio

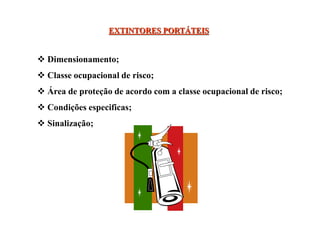

31. EXTINTORES PORTÁTEIS
 Dimensionamento;
 Classe ocupacional de risco;
 Área de proteção de acordo com a classe ocupacional de risco;
 Condições especificas;
 Sinalização;

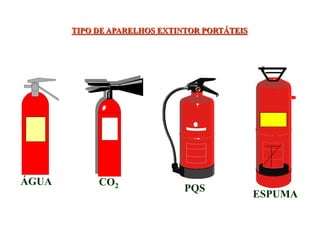

32. TIPO DE APARELHOS EXTINTOR PORTÁTEIS
ÁGUA CO2
PQS
ESPUMA

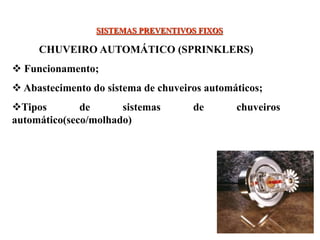

33. SISTEMAS PREVENTIVOS FIXOS
CHUVEIRO AUTOMÁTICO (SPRINKLERS)
 Funcionamento;
 Abastecimento do sistema de chuveiros automáticos;
Tipos de sistemas de chuveiros
automático(seco/molhado)

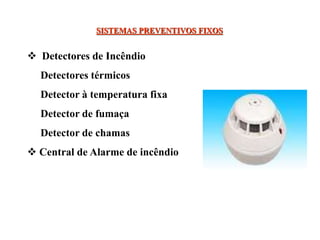

34. SISTEMAS PREVENTIVOS FIXOS
 Detectores de Incêndio
Detectores térmicos
Detector à temperatura fixa
Detector de fumaça
Detector de chamas
 Central de Alarme de incêndio

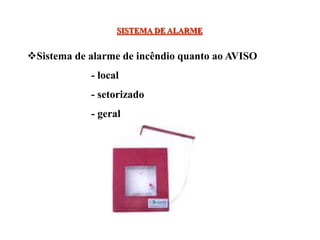

35. SISTEMA DE ALARME
Sistema de alarme de incêndio quanto ao AVISO
- local
- setorizado
- geral

36. SISTEMA DE ALARME
Quanto a composição
-Acionadores manuais
-Central de alarme
-Rede elétrica
-Sistema de aviso (visual ou sonoro)
Inspeção do brigadista

37. SISTEMAS PREVENTIVOS FIXOS
 Iluminação de Emergência:
Conceito importantes;
Inspeção em sistema de iluminação de
emergência;

38. REFERÊNCIAS
• Bombeiros, C. d. (2011). Plano de emergência contra
incêndio. INSTRUÇÃO TÉCNICA Nº. 16/2011 .
• Seito, A. I. (2008). A segurança contra incêndio no
Brasil. São Paulo: Projeto Editora.
• Emprego, M. d. (1978). NR23 -Proteção Contra
Incêndios. 1.
• http://www.cbm.mt.gov.br/?f=pagdinamica&id=5
• http://acervo.oglobo.globo.com/em-destaque/em-
niteroi-incendio-no-gran-circo-norte-americano-mata-
mais-de-500-pessoas-8969092
