O documento descreve um projeto de software de CAD 2D open source chamado Arquimedes, com funcionalidades como elementos básicos e compostos de desenho, camadas, zoom e pan, ajuda para precisão, formatos de arquivo próprio e exportação para PDF/SVG. Ele é desenvolvido por estudantes anualmente e tem interface semelhante ao AutoCAD.

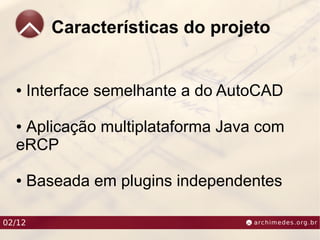

2. Características do projeto
● Interface semelhante a do AutoCAD
●Aplicação multiplataforma Java com
eRCP
● Baseada em plugins independentes
02/12

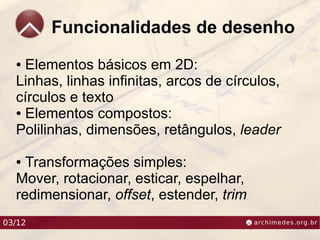

3. Funcionalidades de desenho
● Elementos básicos em 2D:
Linhas, linhas infinitas, arcos de círculos,
círculos e texto
● Elementos compostos:
Polilinhas, dimensões, retângulos, leader
● Transformações simples:
Mover, rotacionar, esticar, espelhar,
redimensionar, offset, estender, trim
03/12

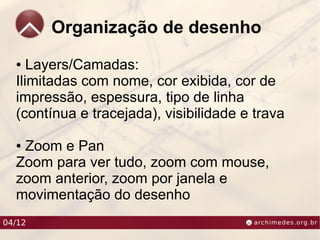

4. Organização de desenho
● Layers/Camadas:
Ilimitadas com nome, cor exibida, cor de
impressão, espessura, tipo de linha
(contínua e tracejada), visibilidade e trava
●Zoom e Pan
Zoom para ver tudo, zoom com mouse,
zoom anterior, zoom por janela e
movimentação do desenho
04/12

5. Ajudas para precisão
●Orto
Trava o mouse em 0, 90, 180 e 270º
●Snap
Gruda em início e fim, perpendicular, meio
de linha, centro de círculos/arcos e outros
pontos particulares
05/12

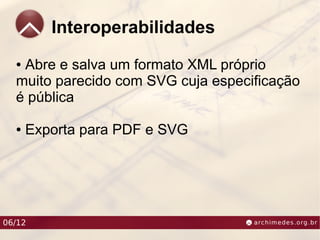

6. Interoperabilidades
●Abre e salva um formato XML próprio
muito parecido com SVG cuja especificação
é pública
● Exporta para PDF e SVG
06/12

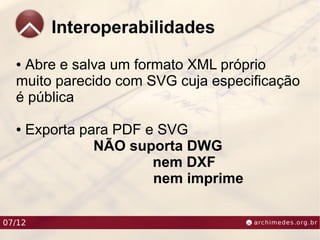

7. Interoperabilidades
●Abre e salva um formato XML próprio
muito parecido com SVG cuja especificação
é pública
● Exporta para PDF e SVG
NÃO suporta DWG
nem DXF
nem imprime
07/12

8. Interoperabilidades
●Abre e salva um formato XML próprio
muito parecido com SVG cuja especificação
é pública
● Exporta para PDF e SVG
NÃO suporta DWG
nem DXF
nem imprime
AINDA!
08/12

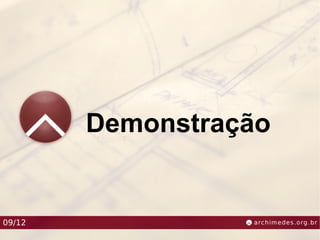

9. Demonstração
09/12

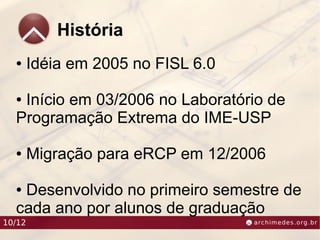

10. História
● Idéia em 2005 no FISL 6.0
●Início em 03/2006 no Laboratório de
Programação Extrema do IME-USP
● Migração para eRCP em 12/2006
●Desenvolvido no primeiro semestre de
cada ano por alunos de graduação
10/12

11. Diferenças com o QCad
●Não é propriedade de nenhuma
empresa nem tem versão proprietária
●Interface mais semelhante com o
AutoCAD
●Não depende de mim para ser
estendido/melhorado
11/12

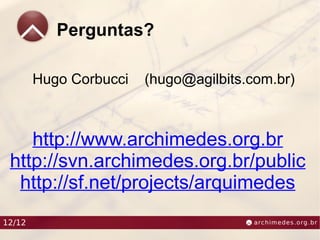

12. Perguntas?
Hugo Corbucci (hugo@agilbits.com.br)
http://www.archimedes.org.br
http://svn.archimedes.org.br/public
http://sf.net/projects/arquimedes
