1. Mário Silva – www.mariosilva.tk

2. Como funciona o sistema de electrólise de sal?
NaCl
Destruição da
Sal matéria orgânica
Na+ Cl- HClO
Electrólise
Corrente DC
www.mariosilva.tk

3. Comparação entre os diversos sistemas de tratamento de
agua que existem…
Capacidade oxidante
Poder
Tratamento Eliminação matéria Efeito residual
desinfectante
orgânica
Cloro / Bromo
ALTA ALTO ALTO
Sistemas de electrólise
Ozono ALTA ALTO NULO
Oxigénio activo
Monopersulfato potássico ALTA MODERADO NULO
Água oxigenada
Ionização
NULA MODERADO MODERADO
Cobre/Prata
Biguanida NULA MODERADO MODERADO
UV NULA ALTO NULO
www.mariosilva.tk

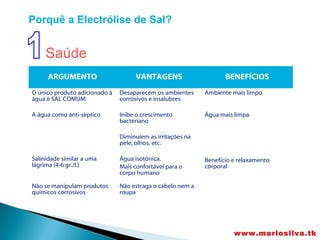

4. Porquê a Electrólise de Sal?
Saúde
ARGUMENTO VANTAGENS BENEFÍCIOS
O único produto adicionado à Desaparecem os ambientes Ambiente mais limpo
água é SAL COMUM corrosivos e insalubres
A água como anti-séptico Inibe o crescimento Água mais limpa
bacteriano
Diminuiem as irritações na
pele, olhos, etc.
Salinidade similar a uma Água isotônica. Benefício e relaxamento
lágrima (4-6 gr./l.) Mais confortável para o corporal
corpo humano
Não se manipulam produtos Não estraga o cabelo nem a
químicos corrosivos roupa
www.mariosilva.tk

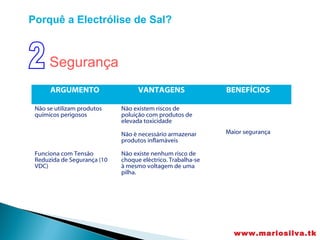

5. Porquê a Electrólise de Sal?
Segurança
ARGUMENTO VANTAGENS BENEFÍCIOS
Não se utilizam produtos Não existem riscos de
químicos perigosos poluição com produtos de
elevada toxicidade
Não é necessário armazenar Maior segurança
produtos inflamáveis
Funciona com Tensão Não existe nenhum risco de
Reduzida de Segurança (10 choque eléctrico. Trabalha-se
VDC) à mesmo voltagem de uma
pilha.
www.mariosilva.tk

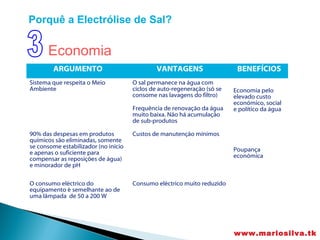

6. Porquê a Electrólise de Sal?
Economia
ARGUMENTO VANTAGENS BENEFÍCIOS
Sistema que respeita o Meio O sal permanece na água com
Ambiente ciclos de auto-regeneração (só se Economia pelo
consome nas lavagens do filtro) elevado custo
económico, social
Frequência de renovação da água e político da água
muito baixa. Não há acumulação
de sub-produtos
90% das despesas em produtos Custos de manutenção mínimos
químicos são eliminadas, somente
se consome estabilizador (no início Poupança
e apenas o suficiente para económica
compensar as reposições de água)
e minorador de pH
O consumo eléctrico do Consumo eléctrico muito reduzido
equipamento é semelhante ao de
uma lâmpada de 50 a 200 W
www.mariosilva.tk

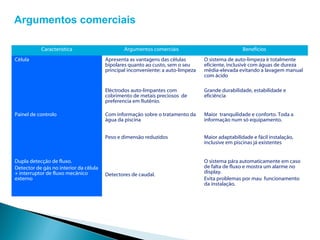

7. Argumentos comerciais
Característica Argumentos comerciais Benefícios
Célula Apresenta as vantagens das células O sistema de auto-limpeza é totalmente
bipolares quanto ao custo, sem o seu eficiente, inclusivé com águas de dureza
principal inconveniente: a auto-limpeza média-elevada evitando a lavagem manual
com ácido
Eléctrodos auto-limpantes com Grande durabilidade, estabilidade e
cobrimento de metais preciosos de eficiência
preferencia em Rutênio.
Painel de controlo Com informação sobre o tratamento da Maior tranquilidade e conforto. Toda a
água da piscina informação num só equipamento.
Peso e dimensão reduzidos Maior adaptabilidade e fácil instalação,
inclusive em piscinas já existentes
Dupla detecção de fluxo. O sistema pára automaticamente em caso
Detector de gás no interior da célula de falta de fluxo e mostra um alarme no
+ interruptor de fluxo mecânico display.
Detectores de caudal.
externo Evita problemas por mau funcionamento
da instalação.

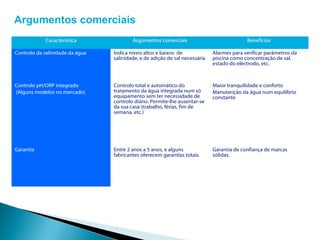

8. Argumentos comerciais
Característica Argumentos comerciais Benefícios
Controlo da salinidade da água Indica níveis altos e baixos de Alarmes para verificar parâmetros da
salinidade, e de adição de sal necessária piscina como concentração de sal,
estado do eléctrodo, etc.
Controlo pH/ORP integrado Controlo total e automático do Maior tranquilidade e conforto
(Alguns modelos no mercado) tratamento da água integrada num só Manutenção da água num equilíbrio
equipamento sem ter necessidade de constante
controlo diário. Permite-lhe ausentar-se
da sua casa (trabalho, férias, fim de
semana, etc.)
Garantia Entre 2 anos a 5 anos, e alguns Garantía de confiança de marcas
fabricantes oferecem garantías totais. sólidas.

9. Como seleccionar o equipamento
Todos os equipamentos produzem uma determinada quantidade de cloro que é medida
em (gramas por hora),
Como sabemos quanto maior for a temperatura da agua, maior é o desenvolvimento de
bacterias, logo necessitamos de mais cloro para as combater.
Produção (g/h) (1) 6-8 10-12 20-24 10-12 20-24 25-32 10-12 20-24 25-32
Capacidade piscina (m3)
50 80 140 80 140 170 80 140 170
Temperado / Quente 25 50 80 50 80 120 50 80 120
Temperado 16 – 24ºC Quente + 25ºC

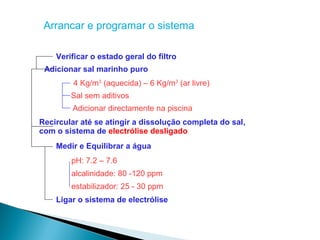

10. Arrancar e programar o sistema
Verificar o estado geral do filtro
Adicionar sal marinho puro
4 Kg/m3 (aquecida) – 6 Kg/m3 (ar livre)
Sal sem aditivos
Adicionar directamente na piscina
Recircular até se atingir a dissolução completa do sal,
com o sistema de electrólise desligado
Medir e Equilibrar a água
pH: 7.2 – 7.6
alcalinidade: 80 -120 ppm
estabilizador: 25 - 30 ppm
Ligar o sistema de electrólise

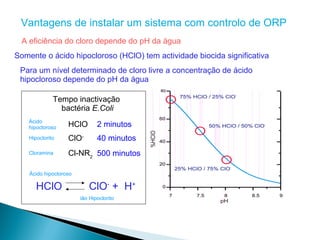

11. Vantagens de instalar um sistema com controlo de ORP
A eficiência do cloro depende do pH da água
Somente o ácido hipocloroso (HClO) tem actividade biocida significativa
Para um nível determinado de cloro livre a concentração de ácido
hipocloroso depende do pH da água
Tempo inactivação
bactéria E.Coli
Ácido
hipocloroso HClO 2 minutos
Hipoclorito ClO- 40 minutos
Cloramina Cl-NR2 500 minutos
Ácido hipocloroso
HClO ClO- + H+
ião Hipoclorito

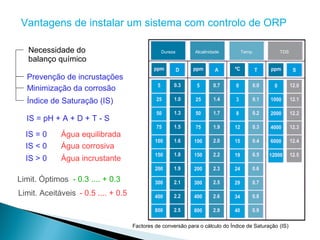

12. Vantagens de instalar um sistema com controlo de ORP
Necessidade do Dureza Alcalinidade Temp. TDS
balanço químico
Prevenção de incrustações
Minimização da corrosão
Índice de Saturação (IS)
IS = pH + A + D + T - S
IS = 0 Água equilibrada
IS < 0 Água corrosiva
IS > 0 Água incrustante
Limit. Óptimos - 0.3 .... + 0.3
Limit. Aceitáveis - 0.5 .... + 0.5
Factores de conversão para o cálculo do Índice de Saturação (IS)

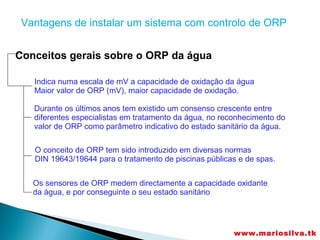

13. Vantagens de instalar um sistema com controlo de ORP
Conceitos gerais sobre o ORP da água
Indica numa escala de mV a capacidade de oxidação da água
Maior valor de ORP (mV), maior capacidade de oxidação.
Durante os últimos anos tem existido um consenso crescente entre
diferentes especialistas em tratamento da água, no reconhecimento do
valor de ORP como parâmetro indicativo do estado sanitário da água.
O conceito de ORP tem sido introduzido em diversas normas
DIN 19643/19644 para o tratamento de piscinas públicas e de spas.
Os sensores de ORP medem directamente a capacidade oxidante
da água, e por conseguinte o seu estado sanitário
www.mariosilva.tk

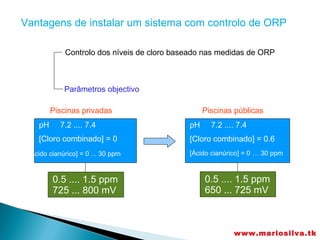

14. Vantagens de instalar um sistema com controlo de ORP
Controlo dos níveis de cloro baseado nas medidas de ORP
Parâmetros objectivo
Piscinas privadas Piscinas públicas
pH 7.2 .... 7.4 pH 7.2 .... 7.4
[Cloro combinado] = 0 [Cloro combinado] = 0.6
[Ácido cianúrico] = 0 ... 30 ppm [Ácido cianúrico] = 0 … 30 ppm
0.5 .... 1.5 ppm 0.5 .... 1.5 ppm
725 ... 800 mV 650 ... 725 mV
www.mariosilva.tk

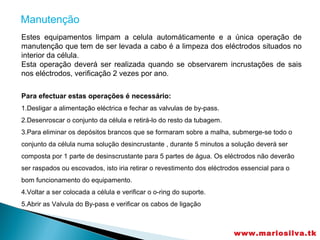

15. Manutenção
Estes equipamentos limpam a celula automáticamente e a única operação de
manutenção que tem de ser levada a cabo é a limpeza dos eléctrodos situados no
interior da célula.
Esta operação deverá ser realizada quando se observarem incrustações de sais
nos eléctrodos, verificação 2 vezes por ano.
Para efectuar estas operações é necessário:
1.Desligar a alimentação eléctrica e fechar as valvulas de by-pass.
2.Desenroscar o conjunto da célula e retirá-lo do resto da tubagem.
3.Para eliminar os depósitos brancos que se formaram sobre a malha, submerge-se todo o
conjunto da célula numa solução desincrustante , durante 5 minutos a solução deverá ser
composta por 1 parte de desinscrustante para 5 partes de água. Os eléctrodos não deverão
ser raspados ou escovados, isto iria retirar o revestimento dos eléctrodos essencial para o
bom funcionamento do equipamento.
4.Voltar a ser colocada a célula e verificar o o-ring do suporte.
5.Abrir as Valvula do By-pass e verificar os cabos de ligação
www.mariosilva.tk

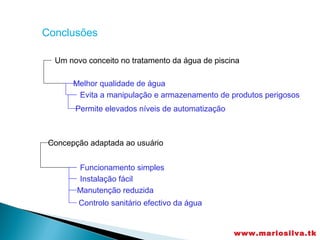

16. Conclusões
Um novo conceito no tratamento da água de piscina
Melhor qualidade de água
Evita a manipulação e armazenamento de produtos perigosos
Permite elevados níveis de automatização
Concepção adaptada ao usuário
Funcionamento simples
Instalação fácil
Manutenção reduzida
Controlo sanitário efectivo da água
www.mariosilva.tk

17. Mário Silva – www.mariosilva.tk
Obrigado
