O documento apresenta um relatório geológico sobre a região do Bairro Dom Joaquim em Brusque, Santa Catarina. Descreve a geologia local, incluindo rochas metamórficas do Complexo Brusque e granitos da Suíte Valsungana, além de quatro fases de deformação e metamorfismo regional. Também discute a evolução geológica da bacia sedimentar e implicações ambientais e econômicas da área.

1. Universidade Federal do Paraná Relatório de Graduação. Equipe VIII-09: Gabriel Felipe Moretti Ricardo Alves de Oliveira Roberto Cambruzzi. Dezembro-2010.

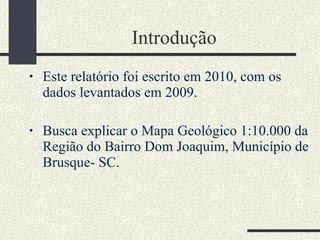

2. Introdução Este relatório foi escrito em 2010, com os dados levantados em 2009. Busca explicar o Mapa Geológico 1:10.000 da Região do Bairro Dom Joaquim, Município de Brusque- SC.

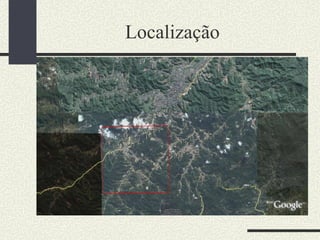

3. Localização

4. Localização

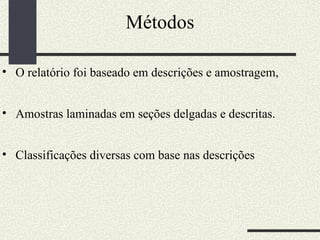

5. Métodos O relatório foi baseado em descrições e amostragem, Amostras laminadas em seções delgadas e descritas. Classificações diversas com base nas descrições

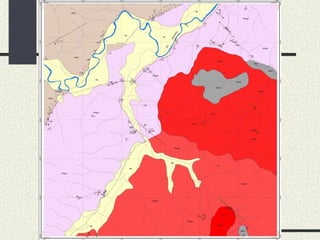

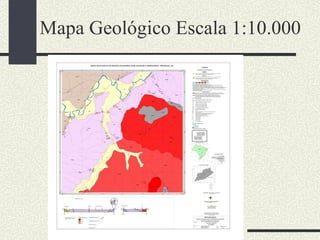

6. Mapa Geológico Escala 1:10.000

7. Fisiografia

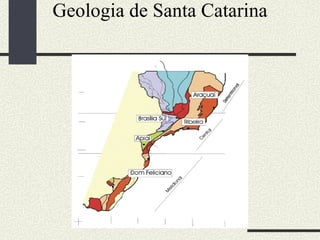

8. Geologia de Santa Catarina

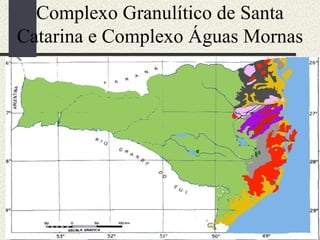

9. Complexo Granulítico de Santa Catarina e Complexo Águas Mornas

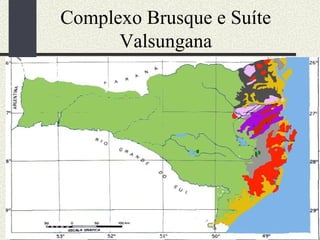

10. Complexo Brusque e Suíte Valsungana

11. Batólito de Florianópolis .

12. Bacia Itajaí

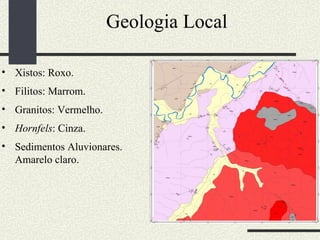

13. Geologia Local Xistos: Roxo. Filitos: Marrom. Granitos: Vermelho. Hornfels : Cinza. Sedimentos Aluvionares. Amarelo claro.

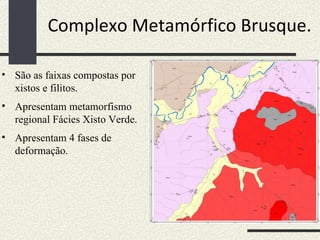

14. Complexo Metamórfico Brusque. São as faixas compostas por xistos e filitos. Apresentam metamorfismo regional Fácies Xisto Verde. Apresentam 4 fases de deformação.

15. Suíte Valsungana Apresenta três fácies texturais.

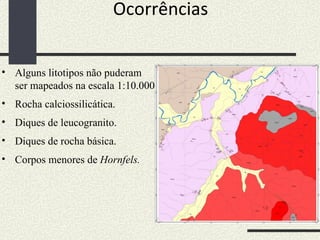

16. Ocorrências Alguns litotipos não puderam ser mapeados na escala 1:10.000 Rocha calciossilicática. Diques de leucogranito. Diques de rocha básica. Corpos menores de Hornfels.

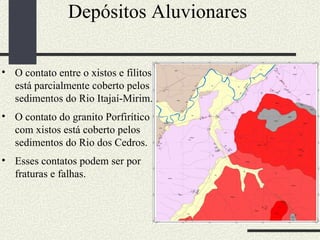

17. Depósitos Aluvionares O contato entre o xistos e filitos está parcialmente coberto pelos sedimentos do Rio Itajaí-Mirim. O contato do granito Porfirítico com xistos está coberto pelos sedimentos do Rio dos Cedros. Esses contatos podem ser por fraturas e falhas.

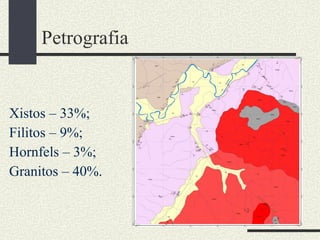

18. Petrografia Xistos – 33%; Filitos – 9%; Hornfels – 3%; Granitos – 40%.

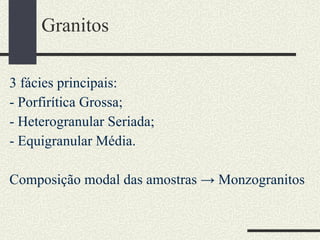

19. Granitos 3 fácies principais: - Porfirítica Grossa; - Heterogranular Seriada; - Equigranular Média. Composição modal das amostras -> Monzogranitos

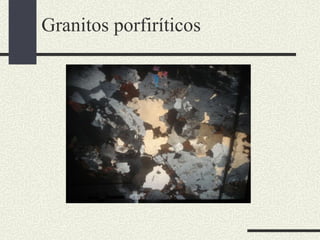

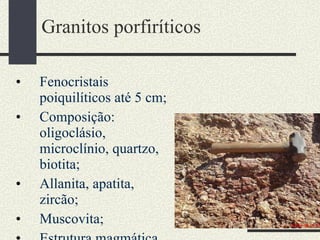

20. Granitos porfiríticos Fenocristais poiquilíticos até 5 cm; Composição: oligoclásio, microclínio, quartzo, biotita; Allanita, apatita, zircão; Muscovita; Estrutura magmática.

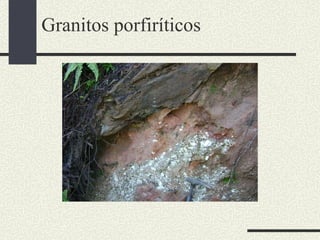

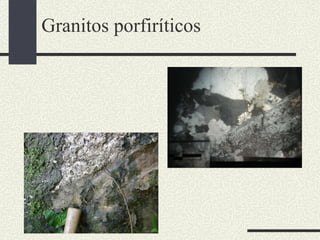

21. Granitos porfiríticos

22. Granitos porfiríticos

23. Granitos porfiríticos

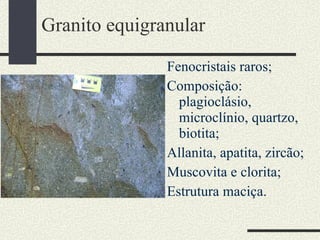

24. Granito equigranular Fenocristais raros; Composição: plagioclásio, microclínio, quartzo, biotita; Allanita, apatita, zircão; Muscovita e clorita; Estrutura maciça.

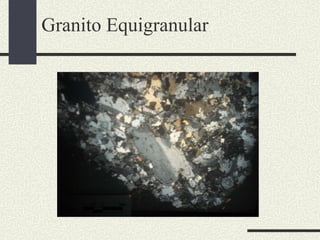

25. Granito Equigranular

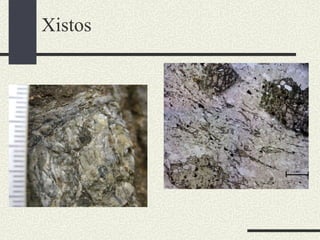

26. Xistos Variação composicional; Ocorrência de quartzito; Textura lepidoblástica (quartzito: granoblástica);

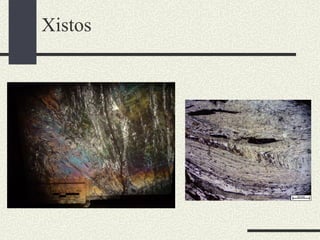

27. Xistos

28. Xistos

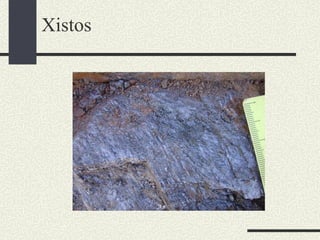

29. Xistos

30. Xistos

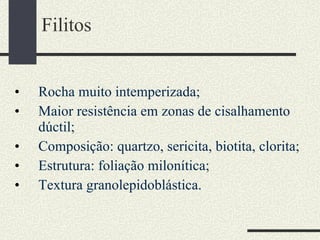

31. Filitos Rocha muito intemperizada; Maior resistência em zonas de cisalhamento dúctil; Composição: quartzo, sericita, biotita, clorita; Estrutura: foliação milonítica; Textura granolepidoblástica.

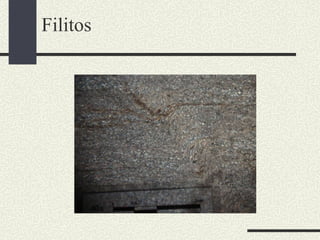

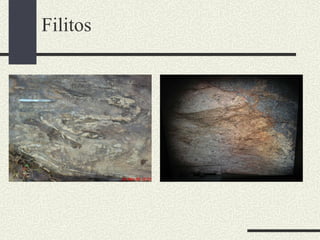

32. Filitos

33. Filitos

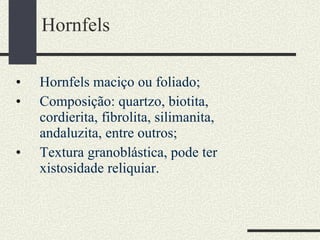

34. Hornfels Hornfels maciço ou foliado; Composição: quartzo, biotita, cordierita, fibrolita, silimanita, andaluzita, entre outros; Textura granoblástica, pode ter xistosidade reliquiar.

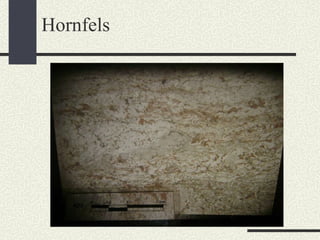

35. Hornfels

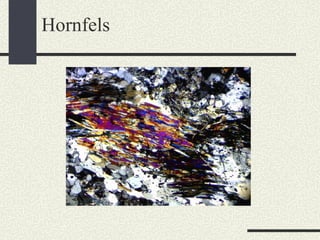

36. Hornfels

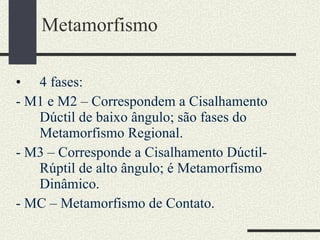

37. Metamorfismo 4 fases: - M1 e M2 – Correspondem a Cisalhamento Dúctil de baixo ângulo; são fases do Metamorfismo Regional. - M3 – Corresponde a Cisalhamento Dúctil-Rúptil de alto ângulo; é Metamorfismo Dinâmico. - MC – Metamorfismo de Contato.

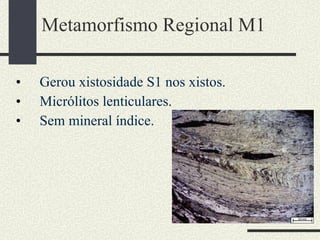

38. Metamorfismo Regional M1 Gerou xistosidade S1 nos xistos. Micrólitos lenticulares. Sem mineral índice.

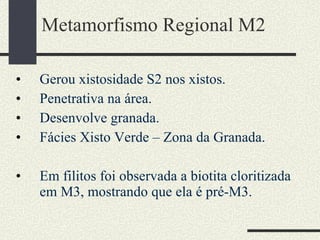

39. Metamorfismo Regional M2 Gerou xistosidade S2 nos xistos. Penetrativa na área. Desenvolve granada. Fácies Xisto Verde – Zona da Granada. Em filitos foi observada a biotita cloritizada em M3, mostrando que ela é pré-M3.

40. Metamorfismo Regional M2

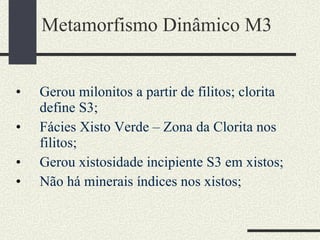

41. Metamorfismo Dinâmico M3 Gerou milonitos a partir de filitos; clorita define S3; Fácies Xisto Verde – Zona da Clorita nos filitos; Gerou xistosidade incipiente S3 em xistos; Não há minerais índices nos xistos;

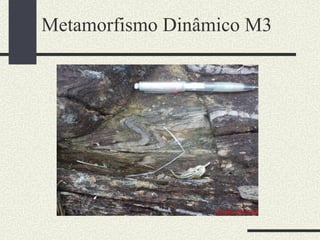

42. Metamorfismo Dinâmico M3

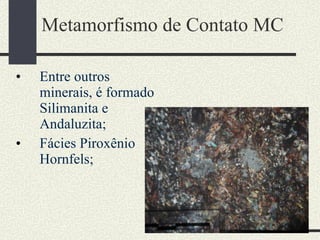

43. Metamorfismo de Contato MC Entre outros minerais, é formado Silimanita e Andaluzita; Fácies Piroxênio Hornfels;

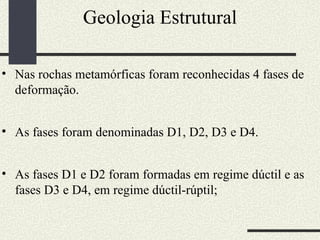

44. Geologia Estrutural Nas rochas metamórficas foram reconhecidas 4 fases de deformação. As fases foram denominadas D1, D2, D3 e D4. As fases D1 e D2 foram formadas em regime dúctil e as fases D3 e D4, em regime dúctil-rúptil;

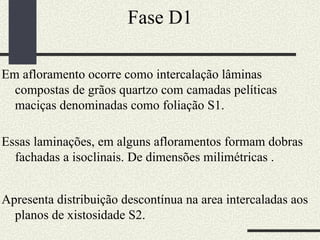

45. Fase D1 Em afloramento ocorre como intercalação lâminas compostas de grãos quartzo com camadas pelíticas maciças denominadas como foliação S1. Essas laminações, em alguns afloramentos formam dobras fachadas a isoclinais. De dimensões milimétricas . Apresenta distribuição descontínua na area intercaladas aos planos de xistosidade S2.

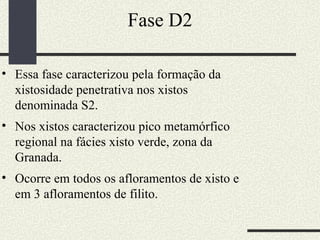

46. Fase D2 Essa fase caracterizou pela formação da xistosidade penetrativa nos xistos denominada S2. Nos xistos caracterizou pico metamórfico regional na fácies xisto verde, zona da Granada. Ocorre em todos os afloramentos de xisto e em 3 afloramentos de filito.

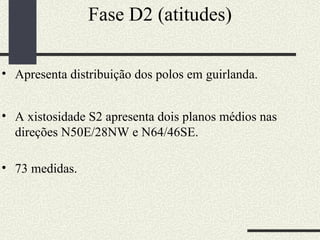

47. Fase D2 (atitudes) Apresenta distribuição dos polos em guirlanda. A xistosidade S2 apresenta dois planos médios nas direções N50E/28NW e N64/46SE. 73 medidas.

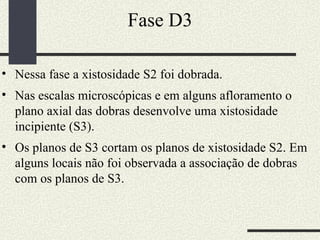

49. Fase D3 Nessa fase a xistosidade S2 foi dobrada. Nas escalas microscópicas e em alguns afloramento o plano axial das dobras desenvolve uma xistosidade incipiente (S3). Os planos de S3 cortam os planos de xistosidade S2. Em alguns locais não foi observada a associação de dobras com os planos de S3.

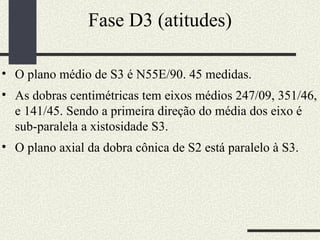

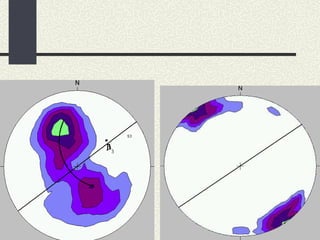

50. Fase D3 (atitudes) O plano médio de S3 é N55E/90. 45 medidas. As dobras centimétricas tem eixos médios 247/09, 351/46, e 141/45. Sendo a primeira direção do média dos eixo é sub-paralela a xistosidade S3. O plano axial da dobra cônica de S2 está paralelo à S3.

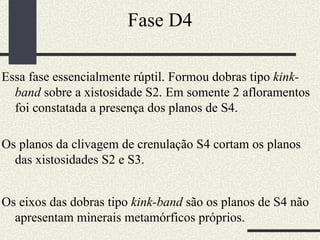

52. Fase D4 Essa fase essencialmente rúptil. Formou dobras tipo kink-band sobre a xistosidade S2. Em somente 2 afloramentos foi constatada a presença dos planos de S4. Os planos da clivagem de crenulação S4 cortam os planos das xistosidades S2 e S3. Os eixos das dobras tipo kink-band são os planos de S4 não apresentam minerais metamórficos próprios.

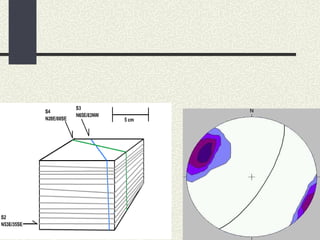

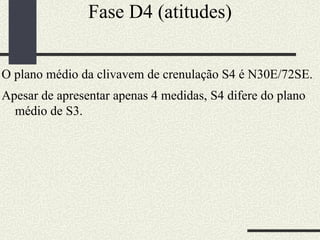

53. Fase D4 (atitudes) O plano médio da clivavem de crenulação S4 é N30E/72SE. Apesar de apresentar apenas 4 medidas, S4 difere do plano médio de S3.

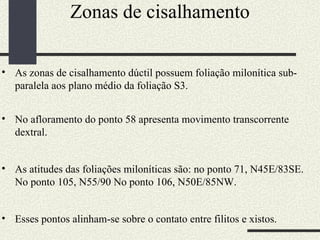

55. Zonas de cisalhamento As zonas de cisalhamento dúctil possuem foliação milonítica sub-paralela aos plano médio da foliação S3. No afloramento do ponto 58 apresenta movimento transcorrente dextral. As atitudes das foliações miloníticas são: no ponto 71, N45E/83SE. No ponto 105, N55/90 No ponto 106, N50E/85NW. Esses pontos alinham-se sobre o contato entre filitos e xistos.

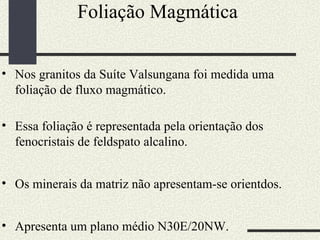

56. Foliação Magmática Nos granitos da Suíte Valsungana foi medida uma foliação de fluxo magmático. Essa foliação é representada pela orientação dos fenocristais de feldspato alcalino. Os minerais da matriz não apresentam-se orientdos. Apresenta um plano médio N30E/20NW.

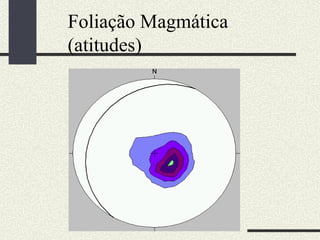

57. Foliação Magmática (atitudes)

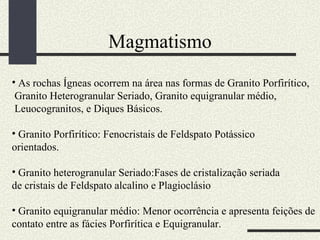

58. Magmatismo As rochas Ígneas ocorrem na área nas formas de Granito Porfirítico, Granito Heterogranular Seriado, Granito equigranular médio, Leuocogranitos, e Diques Básicos. Granito Porfirítico: Fenocristais de Feldspato Potássico orientados. Granito heterogranular Seriado:Fases de cristalização seriada de cristais de Feldspato alcalino e Plagioclásio Granito equigranular médio: Menor ocorrência e apresenta feições de contato entre as fácies Porfirítica e Equigranular.

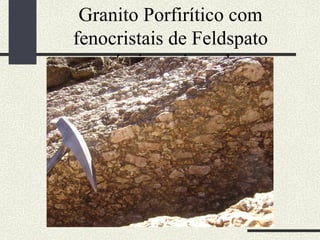

60. Granito Porfirítico com fenocristais de Feldspato potássico orientados.

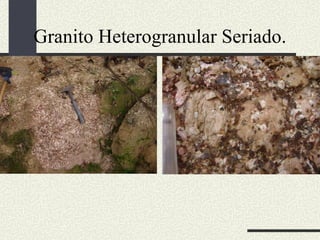

61. Granito Heterogranular Seriado.

62. Granito Equigranular médio, enclave máfico no centro.

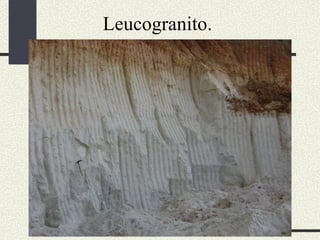

63. Leucogranito.

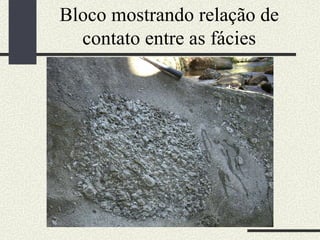

64. Bloco mostrando relação de contato entre as fácies

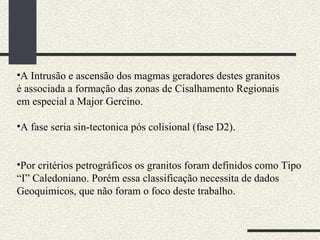

65. A Intrusão e ascensão dos magmas geradores destes granitos é associada a formação das zonas de Cisalhamento Regionais em especial a Major Gercino. A fase seria sin-tectonica pós colisional (fase D2). Por critérios petrográficos os granitos foram definidos como Tipo “I” Caledoniano. Porém essa classificação necessita de dados Geoquimicos, que não foram o foco deste trabalho.

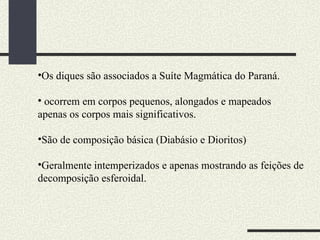

66. Os diques são associados a Suíte Magmática do Paraná. ocorrem em corpos pequenos, alongados e mapeados apenas os corpos mais significativos. São de composição básica (Diabásio e Dioritos) Geralmente intemperizados e apenas mostrando as feições de decomposição esferoidal.

67. Evolução Geológica Os litotipos mais antigos na área são as rochas do Complexo Metamórfico Brusque. Em 80% dos afloramentos de xisto e todos os afloramentos de filitos apresentam composição metapelítica. Outros afloramentos apresentam composição semi-pelítica. Também foi constatada a presença de rochas calciossilicáticas.

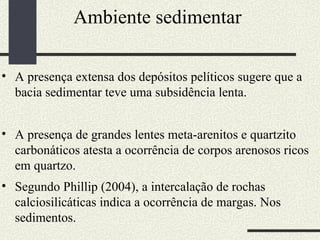

68. Ambiente sedimentar A presença extensa dos depósitos pelíticos sugere que a bacia sedimentar teve uma subsidência lenta. A presença de grandes lentes meta-arenitos e quartzito carbonáticos atesta a ocorrência de corpos arenosos ricos em quartzo. Segundo Phillip (2004), a intercalação de rochas calciosilicáticas indica a ocorrência de margas. Nos sedimentos.

69. Evolução da Bacia Brusque Segundo o modelo proposto pelo mapeamento da CPRM (1995) o complexo Brusque: Foi uma bacia sedimentar, originada no Mesoproterozóico. Passou por um processo de subducção tipo A Caracterizada pelo encurtamento crustal, intensa deformação e dobramentos na fase D1.

71. Geologia Econômica A área possui atualmente extrações de areia e Saibro Areia nos leitos e nas várzeas dos rios. Já existiu a extração de granito para cantaria.

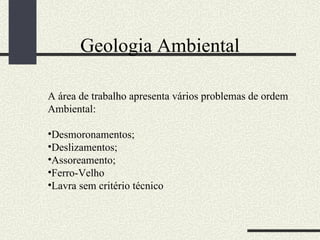

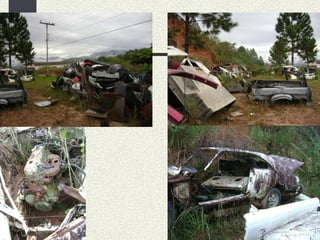

75. Geologia Ambiental A área de trabalho apresenta vários problemas de ordem Ambiental: Desmoronamentos; Deslizamentos; Assoreamento; Ferro-Velho Lavra sem critério técnico

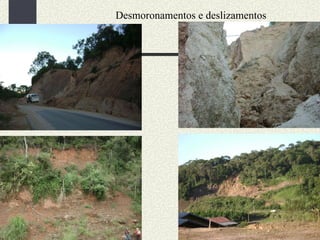

76. Desmoronamentos e deslizamentos

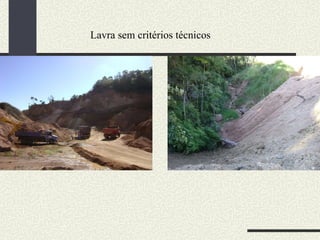

77. Lavra sem critérios técnicos

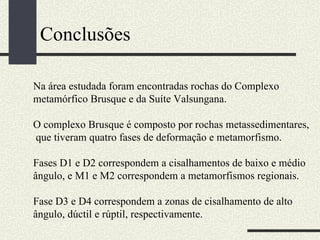

79. Conclusões Na área estudada foram encontradas rochas do Complexo metamórfico Brusque e da Suíte Valsungana. O complexo Brusque é composto por rochas metassedimentares, que tiveram quatro fases de deformação e metamorfismo. Fases D1 e D2 correspondem a cisalhamentos de baixo e médio ângulo, e M1 e M2 correspondem a metamorfismos regionais. Fase D3 e D4 correspondem a zonas de cisalhamento de alto ângulo, dúctil e rúptil, respectivamente.

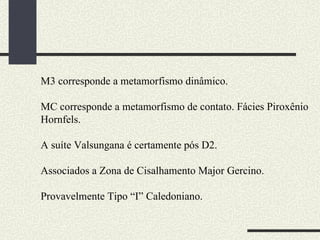

80. M3 corresponde a metamorfismo dinâmico. MC corresponde a metamorfismo de contato. Fácies Piroxênio Hornfels. A suíte Valsungana é certamente pós D2. Associados a Zona de Cisalhamento Major Gercino. Provavelmente Tipo “I” Caledoniano.

81. FIM
