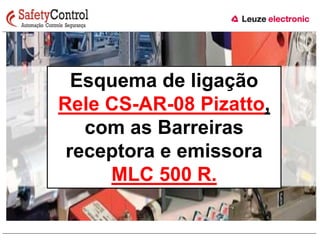

2. Esquema de ligação
Rele CS-AR-08 Pizatto,
com as Barreiras
receptora e emissora
MLC 500 R.

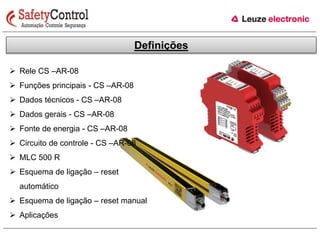

3. Definições
 Rele CS –AR-08
 Funções principais - CS –AR-08
 Dados técnicos - CS –AR-08
 Dados gerais - CS –AR-08
 Fonte de energia - CS –AR-08
 Circuito de controle - CS –AR-08
 MLC 500 R
 Esquema de ligação – reset
automático
 Esquema de ligação – reset manual
 Aplicações

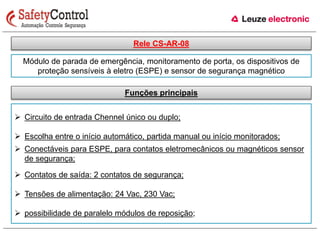

4. Rele CS-AR-08
Módulo de parada de emergência, monitoramento de porta, os dispositivos de
proteção sensíveis à eletro (ESPE) e sensor de segurança magnético
Funções principais
 Circuito de entrada Chennel único ou duplo;
 Escolha entre o início automático, partida manual ou início monitorados;
 Conectáveis para ESPE, para contatos eletromecânicos ou magnéticos sensor
de segurança;
 Contatos de saída: 2 contatos de segurança;
 Tensões de alimentação: 24 Vac, 230 Vac;
 possibilidade de paralelo módulos de reposição;

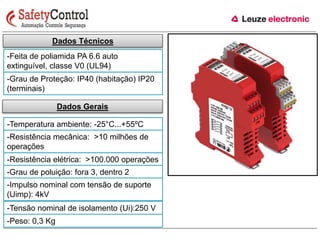

5. Dados Técnicos
-Feita de poliamida PA 6.6 auto
extinguível, classe V0 (UL94)
-Grau de Proteção: IP40 (habitação) IP20
(terminais)
Dados Gerais
-Temperatura ambiente: -25°C...+55ºC
-Resistência mecânica: >10 milhões de
operações
-Resistência elétrica: >100.000 operações
-Grau de poluição: fora 3, dentro 2
-Impulso nominal com tensão de suporte
(Uimp): 4kV
-Tensão nominal de isolamento (Ui):250 V
-Peso: 0,3 Kg

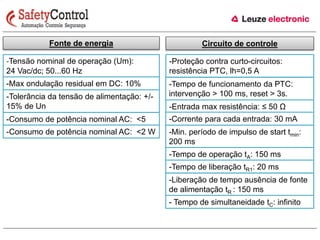

6. Circuito de controle
-Proteção contra curto-circuitos:
resistência PTC, lh=0,5 A
-Tempo de funcionamento da PTC:
intervenção > 100 ms, reset > 3s.
-Entrada max resistência: ≤ 50 Ω
-Corrente para cada entrada: 30 mA
-Min. período de impulso de start tmin:
200 ms
-Tempo de operação tA: 150 ms
-Tempo de liberação tR1: 20 ms
-Liberação de tempo ausência de fonte
de alimentação tR : 150 ms
- Tempo de simultaneidade tC: infinito
Fonte de energia
-Tensão nominal de operação (Um):
24 Vac/dc; 50...60 Hz
-Max ondulação residual em DC: 10%
-Tolerância da tensão de alimentação: +/-
15% de Un
-Consumo de potência nominal AC: <5
-VCAonsumo de potência nominal AC: <2 W

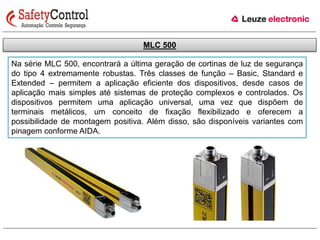

7. MLC 500
Na série MLC 500, encontrará a última geração de cortinas de luz de segurança
do tipo 4 extremamente robustas. Três classes de função – Basic, Standard e
Extended – permitem a aplicação eficiente dos dispositivos, desde casos de
aplicação mais simples até sistemas de proteção complexos e controlados. Os
dispositivos permitem uma aplicação universal, uma vez que dispõem de
terminais metálicos, um conceito de fixação flexibilizado e oferecem a
possibilidade de montagem positiva. Além disso, são disponíveis variantes com
pinagem conforme AIDA.

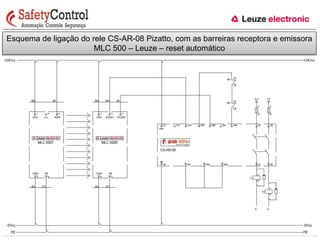

8. Esquema de ligação do rele CS-AR-08 Pizatto, com as barreiras receptora e emissora
MLC 500 – Leuze – reset automático

9. Esquema de ligação do rele CS-AR-08 Pizatto, com as barreiras receptora e emissora
MLC 500 – Leuze – reset manual

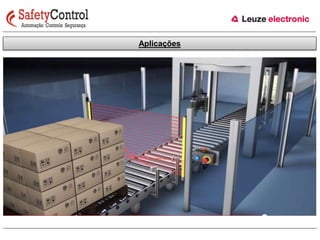

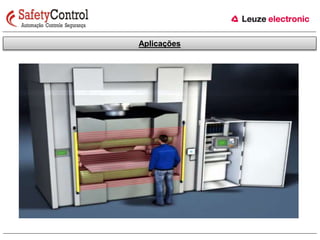

10. Aplicações

11. Aplicações

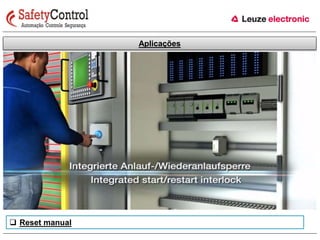

12. Aplicações
 Reset manual
