1. Autodesk
3ds Max
Introdução ao 3ds MAX:
Ambiente de trabalho
PEDRO JORGE DA COSTA

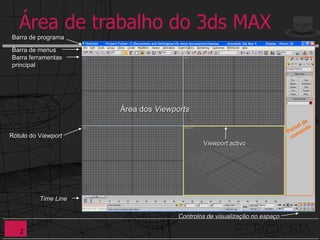

2. Área de trabalho do 3ds MAX
Barra de programa
Barra de menus
Barra ferramentas
principal
Área dos Viewports
Rótulo do Viewport
Viewport activo
Time Line
Controlos de visualização no espaço
2

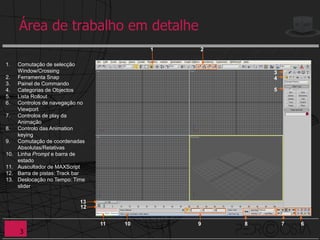

3. Área de trabalho em detalhe
1 2
1. Comutação de selecção
Window/Crossing 3
2. Ferramenta Snap 4
3. Painel de Commando
4. Categorias de Objectos 5
5. Lista Rollout
6. Controlos de navegação no
Viewport
7. Controlos de play da
Animação
8. Controlo das Animation
keying
9. Comutação de coordenadas
Absolutas/Relativas
10. Linha Prompt e barra de
estado
11. Auscultador de MAXScript
12. Barra de pistas: Track bar
13. Deslocação no Tempo: Time
slider
13
12
11 10 9 8 7 6
3

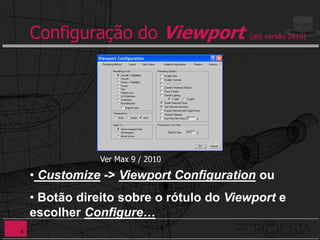

4. Configuração do Viewport (até versão 2010)
Ver Max 9 / 2010
• Customize -> Viewport Configuration ou
• Botão direito sobre o rótulo do Viewport e
escolher Configure…
4

5. Configuração do Viewport
método de configuração mostra janelas ajuste do método define áreas permite
visualização dos Viewports que previnem o de visualização (rectangulares) mostrar
corte no render para permitir de Render estatísticas
e pós- visualizar uma dentro do do projecto e
produção animação Viewport do viewport
5

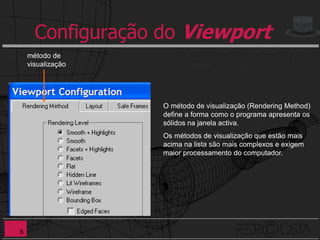

6. Configuração do Viewport
método de
visualização
O método de visualização (Rendering Method)
define a forma como o programa apresenta os
sólidos na janela activa.
Os métodos de visualização que estão mais
acima na lista são mais complexos e exigem
maior processamento do computador.
6

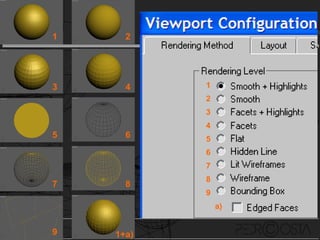

7. 1 2
3 4 1
2
3
4
5 6 5
6
7
8
7 8
9
a)
7 9 1+a)

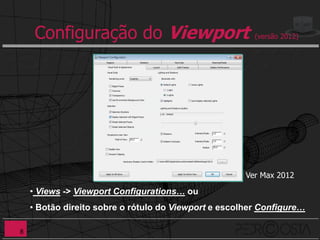

8. Configuração do Viewport (versão 2012)
Ver Max 2012
• Views -> Viewport Configurations… ou
• Botão direito sobre o rótulo do Viewport e escolher Configure…
8

9. Configuração do Viewport (versão 2012)
Nesta versão o Rendering Level tem mais opções:
Ver Max 2012
• Além das definições anteriores tem um viewport mais realista, apresentando sombras mais reais e
ainda um conjunto de modos de expressão que simulam o desenho manual
9

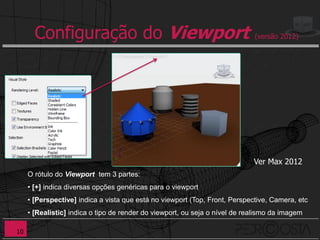

10. Configuração do Viewport (versão 2012)
Ver Max 2012
O rótulo do Viewport tem 3 partes:
• [+] indica diversas opções genéricas para o viewport
• [Perspective] indica a vista que está no viewport (Top, Front, Perspective, Camera, etc
• [Realistic] indica o tipo de render do viewport, ou seja o nível de realismo da imagem
10

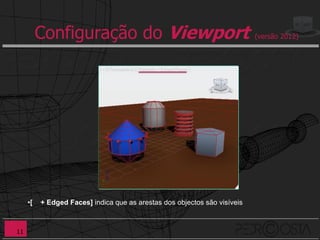

11. Configuração do Viewport (versão 2012)
•[ + Edged Faces] indica que as arestas dos objectos são visíveis
11

12. Configuração do Viewport (versão 2012)
Graphite Color Pencil
Ink Color Ink
12

13. Configuração do Viewport (versão 2012)
Acrylic Pastel
Tech Tech + Edged Faces
13

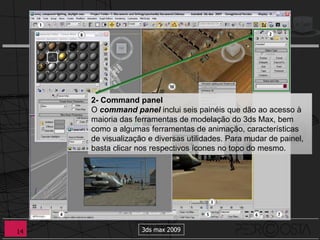

14. 2- Command panel
O command panel inclui seis painéis que dão ao acesso à
maioria das ferramentas de modelação do 3ds Max, bem
como a algumas ferramentas de animação, características
de visualização e diversas utilidades. Para mudar de painel,
basta clicar nos respectivos ícones no topo do mesmo.
14 3ds max 2009

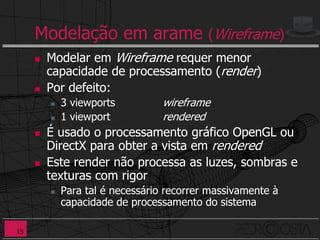

15. Modelação em arame (Wireframe)
 Modelar em Wireframe requer menor
capacidade de processamento (render)
 Por defeito:
 3 viewports wireframe
 1 viewport rendered
 É usado o processamento gráfico OpenGL ou
DirectX para obter a vista em rendered
 Este render não processa as luzes, sombras e
texturas com rigor
 Para tal é necessário recorrer massivamente à
capacidade de processamento do sistema
15

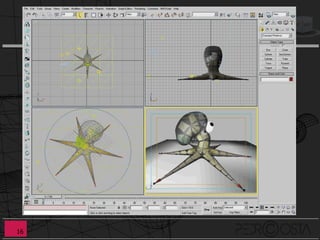

16. 16

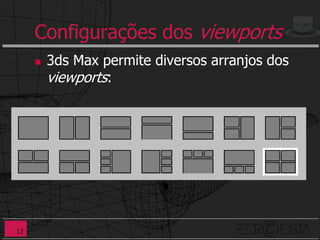

17. Configurações dos viewports
 3ds Max permite diversos arranjos dos
viewports:
17

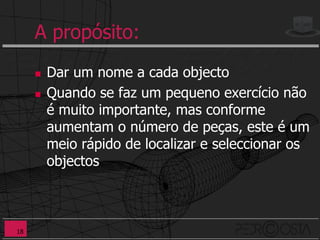

18. A propósito:
 Dar um nome a cada objecto
 Quando se faz um pequeno exercício não
é muito importante, mas conforme
aumentam o número de peças, este é um
meio rápido de localizar e seleccionar os
objectos
18

19. Métodos de criação de objectos:
 Há diversas formas de criar objectos
 Clicar e arrastar
 Entrada pelo teclado para dimensões rigorosas
 Alterar os parâmetros dos objectos
 Dependendo da geometria de cada objecto, é
necessária a introdução de um número
diferente de dados (parâmetros)
 O mesmo objecto pode ter diferentes opções
 A esfera pode ser criada pelo contorno (diâmetro)
ou pelo centro (raio)
19

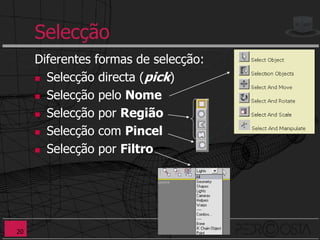

20. Selecção
Diferentes formas de selecção:
 Selecção directa (pick)
 Selecção pelo Nome
 Selecção por Região
 Selecção com Pincel
 Selecção por Filtro
20

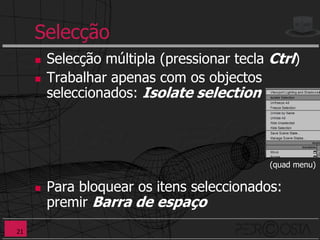

21. Selecção
 Selecção múltipla (pressionar tecla Ctrl)
 Trabalhar apenas com os objectos
seleccionados: Isolate selection
(quad menu)
 Para bloquear os itens seleccionados:
premir Barra de espaço
21

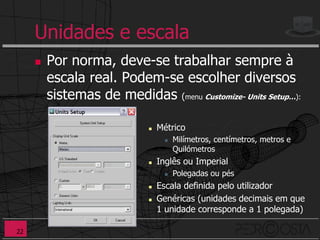

22. Unidades e escala
 Por norma, deve-se trabalhar sempre à
escala real. Podem-se escolher diversos
sistemas de medidas (menu Customize- Units Setup…):
 Métrico
 Milímetros, centímetros, metros e
Quilómetros
 Inglês ou Imperial
 Polegadas ou pés
 Escala definida pelo utilizador
 Genéricas (unidades decimais em que
1 unidade corresponde a 1 polegada)
22

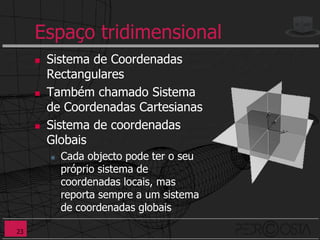

23. Espaço tridimensional
 Sistema de Coordenadas
Rectangulares
 Também chamado Sistema
de Coordenadas Cartesianas
 Sistema de coordenadas
Globais
 Cada objecto pode ter o seu
próprio sistema de
coordenadas locais, mas
reporta sempre a um sistema
de coordenadas globais
23

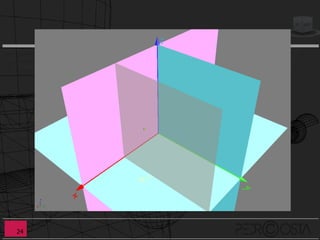

24. 24

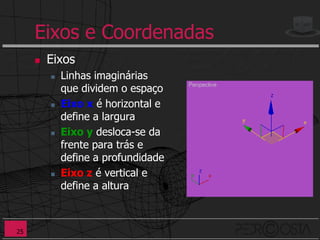

25. Eixos e Coordenadas
 Eixos
 Linhas imaginárias
que dividem o espaço
 Eixo x é horizontal e
define a largura
 Eixo y desloca-se da
frente para trás e
define a profundidade
 Eixo z é vertical e
define a altura
25

26. Eixos e Coordenadas
 Coordenadas z+
 Cada ponto é definido
por 3 números, as
coordenadas Y+
Ponto de Origem
 X, Y, Z 0, 0, 0
Largura, Profundidade
X- X+

e Altura Y-
z-
26

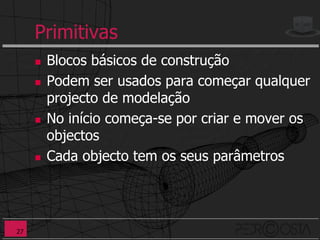

27. Primitivas
 Blocos básicos de construção
 Podem ser usados para começar qualquer
projecto de modelação
 No início começa-se por criar e mover os
objectos
 Cada objecto tem os seus parâmetros
27

28. Primitivas 3D standard
 Consegue descobrir?
 Cone
 Sphere
 GeoSphere
 Teapot
 Box
 Tube
 Cylinder
 Taurus
28

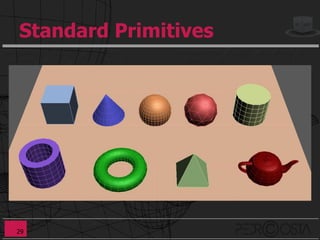

29. Standard Primitives
29

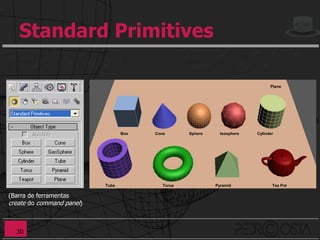

30. Standard Primitives
Plane
Box Cone Sphere Isosphere Cylinder
Tube Torus Pyramid Tea Pot
(Barra de ferramentas
create do command panel)
30

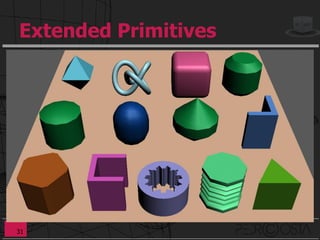

31. Extended Primitives
31

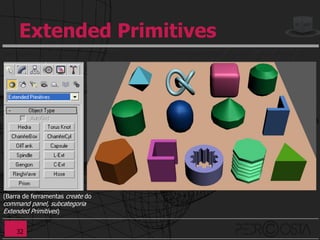

32. Extended Primitives
(Barra de ferramentas create do
command panel, subcategoria
Extended Primitives)
32

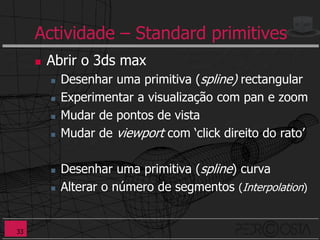

33. Actividade – Standard primitives
 Abrir o 3ds max
 Desenhar uma primitiva (spline) rectangular
 Experimentar a visualização com pan e zoom
 Mudar de pontos de vista
 Mudar de viewport com ‘click direito do rato’
 Desenhar uma primitiva (spline) curva
 Alterar o número de segmentos (Interpolation)
33

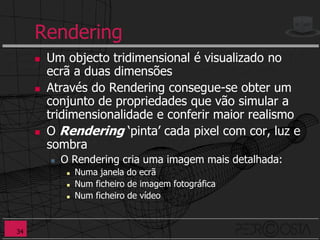

34. Rendering
 Um objecto tridimensional é visualizado no
ecrã a duas dimensões
 Através do Rendering consegue-se obter um
conjunto de propriedades que vão simular a
tridimensionalidade e conferir maior realismo
 O Rendering ‘pinta’ cada pixel com cor, luz e
sombra
 O Rendering cria uma imagem mais detalhada:
 Numa janela do ecrã
 Num ficheiro de imagem fotográfica
 Num ficheiro de vídeo
34

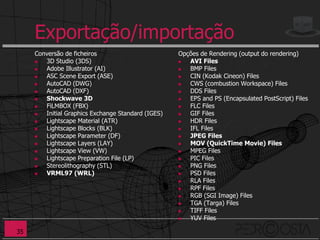

35. Exportação/importação
Conversão de ficheiros Opções de Rendering (output do rendering)
 3D Studio (3DS)  AVI Files
 Adobe Illustrator (AI)  BMP Files
 ASC Scene Export (ASE)  CIN (Kodak Cineon) Files
 AutoCAD (DWG)  CWS (combustion Workspace) Files
 AutoCAD (DXF)  DDS Files
 Shockwave 3D  EPS and PS (Encapsulated PostScript) Files
 FiLMBOX (FBX)  FLC Files
 Initial Graphics Exchange Standard (IGES)  GIF Files
 Lightscape Material (ATR)  HDR Files
 Lightscape Blocks (BLK)  IFL Files
 Lightscape Parameter (DF)  JPEG Files
 Lightscape Layers (LAY)  MOV (QuickTime Movie) Files
 Lightscape View (VW)  MPEG Files
 Lightscape Preparation File (LP)  PIC Files
 Stereolithography (STL)  PNG Files
 VRML97 (WRL)  PSD Files
 RLA Files
 RPF Files
 RGB (SGI Image) Files
 TGA (Targa) Files
 TIFF Files
 YUV Files
35

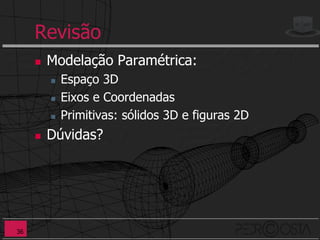

36. Revisão
 Modelação Paramétrica:
 Espaço 3D
 Eixos e Coordenadas
 Primitivas: sólidos 3D e figuras 2D
 Dúvidas?
36

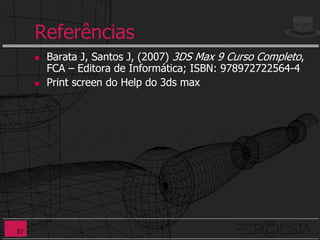

37. Referências
 Barata J, Santos J, (2007) 3DS Max 9 Curso Completo,
FCA – Editora de Informática; ISBN: 978972722564-4
 Print screen do Help do 3ds max
37
