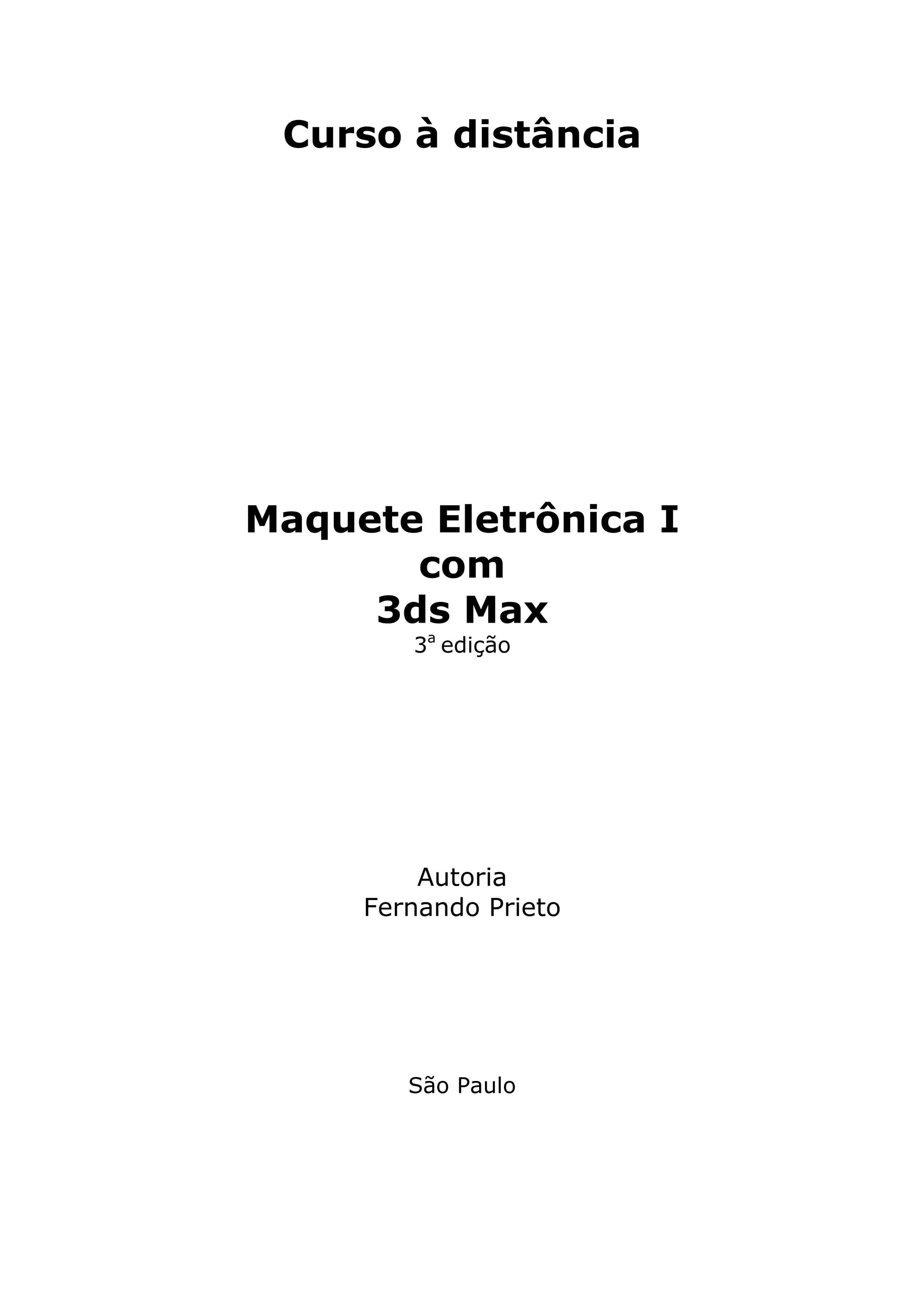

Curso Maquete eletrônica Aula1

Curso à distância

Maquete Eletrônica I
com
3ds Max
3a edição

Autoria
Fernando Prieto

São Paulo

Aula 1 – pg. 2 de 14

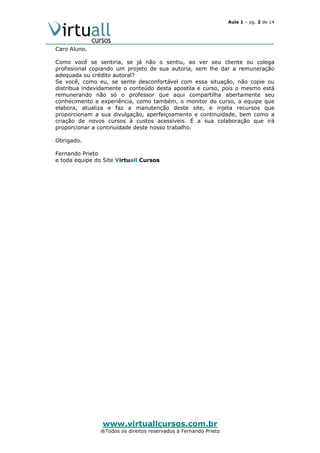

Caro Aluno.
Como você se sentiria, se já não o sentiu, ao ver seu cliente ou colega
profissional copiando um projeto de sua autoria, sem lhe dar a remuneração
adequada ou crédito autoral?
Se você, como eu, se sente desconfortável com essa situação, não copie ou
distribua indevidamente o conteúdo desta apostila e curso, pois o mesmo está
remunerando não só o professor que aqui compartilha abertamente seu
conhecimento e experiência, como também, o monitor do curso, a equipe que
elabora, atualiza e faz a manutenção deste site, e injeta recursos que
proporcionam a sua divulgação, aperfeiçoamento e continuidade, bem como a
criação de novos cursos à custos acessíveis. É a sua colaboração que irá
proporcionar a continuidade deste nosso trabalho.
Obrigado.
Fernando Prieto
e toda equipe do Site Virtuall Cursos

www.virtuallcursos.com.br

®Todos os direitos reservados a Fernando Prieto

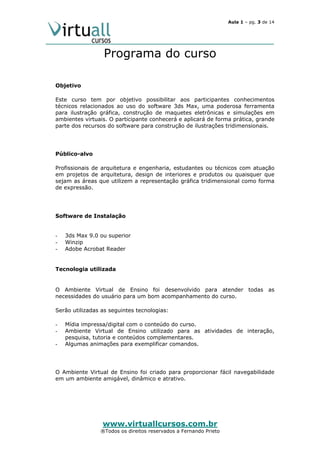

Programa do curso
Objetivo
Este curso tem por objetivo possibilitar aos participantes conhecimentos
técnicos relacionados ao uso do software 3ds Max, uma poderosa ferramenta
para ilustração gráfica, construção de maquetes eletrônicas e simulações em
ambientes virtuais. O participante conhecerá e aplicará de forma prática, grande
parte dos recursos do software para construção de ilustrações tridimensionais.

Público-alvo
Profissionais de arquitetura e engenharia, estudantes ou técnicos com atuação
em projetos de arquitetura, design de interiores e produtos ou quaisquer que
sejam as áreas que utilizem a representação gráfica tridimensional como forma
de expressão.

Software de Instalação

-

-

3ds Max 9.0 ou superior
Winzip
Adobe Acrobat Reader

Tecnologia utilizada

O Ambiente Virtual de Ensino foi desenvolvido para atender todas as
necessidades do usuário para um bom acompanhamento do curso.
Serão utilizadas as seguintes tecnologias:
-

Mídia impressa/digital com o conteúdo do curso.
Ambiente Virtual de Ensino utilizado para as atividades de interação,
pesquisa, tutoria e conteúdos complementares.
Algumas animações para exemplificar comandos.

O Ambiente Virtual de Ensino foi criado para proporcionar fácil navegabilidade
em um ambiente amigável, dinâmico e atrativo.

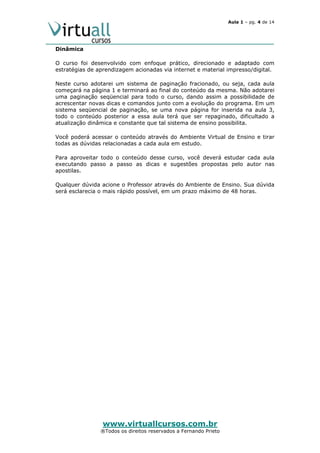

Dinâmica
O curso foi desenvolvido com enfoque prático, direcionado e adaptado com
estratégias de aprendizagem acionadas via internet e material impresso/digital.
Neste curso adotarei um sistema de paginação fracionado, ou seja, cada aula
começará na página 1 e terminará ao final do conteúdo da mesma. Não adotarei
uma paginação seqüencial para todo o curso, dando assim a possibilidade de
acrescentar novas dicas e comandos junto com a evolução do programa. Em um
sistema seqüencial de paginação, se uma nova página for inserida na aula 3,
todo o conteúdo posterior a essa aula terá que ser repaginado, dificultado a
atualização dinâmica e constante que tal sistema de ensino possibilita.
Você poderá acessar o conteúdo através do Ambiente Virtual de Ensino e tirar
todas as dúvidas relacionadas a cada aula em estudo.
Para aproveitar todo o conteúdo desse curso, você deverá estudar cada aula
executando passo a passo as dicas e sugestões propostas pelo autor nas
apostilas.
Qualquer dúvida acione o Professor através do Ambiente de Ensino. Sua dúvida
será esclarecia o mais rápido possível, em um prazo máximo de 48 horas.

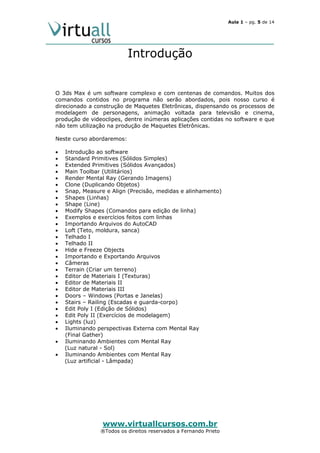

Introdução

O 3ds Max é um software complexo e com centenas de comandos. Muitos dos
comandos contidos no programa não serão abordados, pois nosso curso é
direcionado a construção de Maquetes Eletrônicas, dispensando os processos de
modelagem de personagens, animação voltada para televisão e cinema,
produção de videoclipes, dentre inúmeras aplicações contidas no software e que
não tem utilização na produção de Maquetes Eletrônicas.
Neste curso abordaremos:
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•

Introdução ao software
Standard Primitives (Sólidos Simples)
Extended Primitives (Sólidos Avançados)
Main Toolbar (Utilitários)
Render Mental Ray (Gerando Imagens)
Clone (Duplicando Objetos)
Snap, Measure e Align (Precisão, medidas e alinhamento)
Shapes (Linhas)
Shape (Line)
Modify Shapes (Comandos para edição de linha)
Exemplos e exercícios feitos com linhas
Importando Arquivos do AutoCAD
Loft (Teto, moldura, sanca)
Telhado I
Telhado II
Hide e Freeze Objects
Importando e Exportando Arquivos
Câmeras
Terrain (Criar um terreno)
Editor de Materiais I (Texturas)
Editor de Materiais II
Editor de Materiais III
Doors – Windows (Portas e Janelas)
Stairs – Railing (Escadas e guarda-corpo)
Edit Poly I (Edição de Sólidos)
Edit Poly II (Exercícios de modelagem)
Lights (luz)
Iluminando perspectivas Externa com Mental Ray
(Final Gather)
Iluminando Ambientes com Mental Ray
(Luz natural - Sol)
Iluminando Ambientes com Mental Ray
(Luz artificial - Lâmpada)

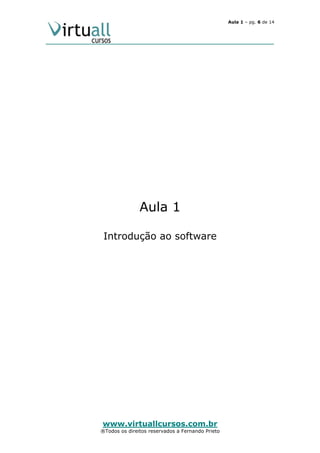

Aula 1
Introdução ao software

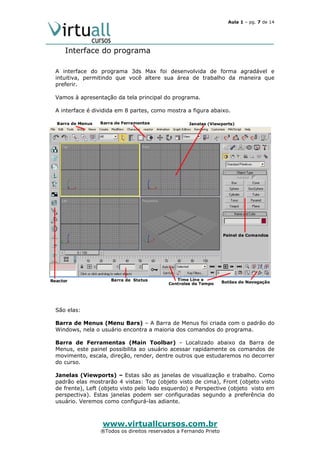

Interface do programa
A interface do programa 3ds Max foi desenvolvida de forma agradável e
intuitiva, permitindo que você altere sua área de trabalho da maneira que
preferir.
Vamos à apresentação da tela principal do programa.
A interface é dividida em 8 partes, como mostra a figura abaixo.

São elas:
Barra de Menus (Menu Bars) – A Barra de Menus foi criada com o padrão do
Windows, nela o usuário encontra a maioria dos comandos do programa.
Barra de Ferramentas (Main Toolbar) - Localizado abaixo da Barra de
Menus, este painel possibilita ao usuário acessar rapidamente os comandos de
movimento, escala, direção, render, dentre outros que estudaremos no decorrer
do curso.
Janelas (Viewports) – Estas são as janelas de visualização e trabalho. Como
padrão elas mostrarão 4 vistas: Top (objeto visto de cima), Front (objeto visto
de frente), Left (objeto visto pelo lado esquerdo) e Perspective (objeto visto em
perspectiva). Estas janelas podem ser configuradas segundo a preferência do
usuário. Veremos como configurá-las adiante.

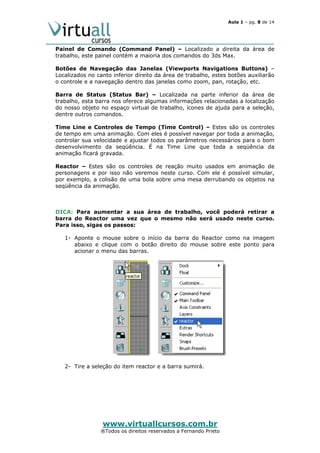

Painel de Comando (Command Panel) – Localizado a direita da área de
trabalho, este painel contém a maioria dos comandos do 3ds Max.
Botões de Navegação das Janelas (Viewports Navigations Buttons) –
Localizados no canto inferior direito da área de trabalho, estes botões auxiliarão
o controle e a navegação dentro das janelas como zoom, pan, rotação, etc.
Barra de Status (Status Bar) – Localizada na parte inferior da área de
trabalho, esta barra nos oferece algumas informações relacionadas a localização
do nosso objeto no espaço virtual de trabalho, ícones de ajuda para a seleção,
dentre outros comandos.
Time Line e Controles de Tempo (Time Control) – Estes são os controles
de tempo em uma animação. Com eles é possível navegar por toda a animação,
controlar sua velocidade e ajustar todos os parâmetros necessários para o bom
desenvolvimento da seqüência. É na Time Line que toda a seqüência da
animação ficará gravada.
Reactor – Estes são os controles de reação muito usados em animação de
personagens e por isso não veremos neste curso. Com ele é possível simular,
por exemplo, a colisão de uma bola sobre uma mesa derrubando os objetos na
seqüência da animação.

DICA: Para aumentar a sua área de trabalho, você poderá retirar a
barra do Reactor uma vez que o mesmo não será usado neste curso.
Para isso, sigas os passos:
1- Aponte o mouse sobre o início da barra do Reactor como na imagem
abaixo e clique com o botão direito do mouse sobre este ponto para
acionar o menu das barras.

2- Tire a seleção do item reactor e a barra sumirá.




Personalizando as janelas

Veremos agora como personalizar as janelas e vistas do 3ds Max.
Para personalizar o número de vistas contidas na sua área de trabalho e suas
dimensões, execute os procedimentos a seguir:
1- Clique com o botão direito do mouse sobre o nome de uma das janelas
(exemplo: vista TOP). O menu das janelas abrirá.
2- Clique em configure...
Configuration)

(Abrirá

uma

janela

chamada

Viewport

3- Clique em Layout (Abrirá a tela a seguir).

4- Clique em um dos layouts na parte superior da janela e depois em OK.
Você notará que suas janelas mudaram para o layout escolhido.
Repita este procedimento com outras configurações até encontrar a que mais
lhe agrada.
OBS: Neste curso usarei como padrão as 4 janelas iniciais.



Aula 1 – pg. 10 de 14

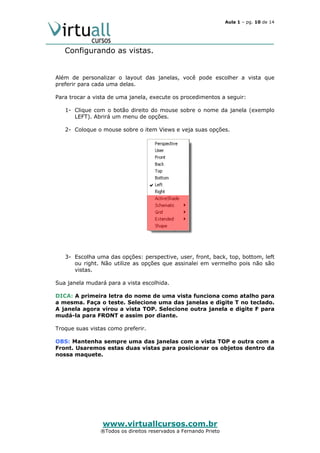

Configurando as vistas.

Além de personalizar o layout das janelas, você pode escolher a vista que
preferir para cada uma delas.
Para trocar a vista de uma janela, execute os procedimentos a seguir:
1- Clique com o botão direito do mouse sobre o nome da janela (exemplo
LEFT). Abrirá um menu de opções.
2- Coloque o mouse sobre o item Views e veja suas opções.

3- Escolha uma das opções: perspective, user, front, back, top, bottom, left
ou right. Não utilize as opções que assinalei em vermelho pois não são
vistas.
Sua janela mudará para a vista escolhida.
DICA: A primeira letra do nome de uma vista funciona como atalho para
a mesma. Faça o teste. Selecione uma das janelas e digite T no teclado.
A janela agora virou a vista TOP. Selecione outra janela e digite F para
mudá-la para FRONT e assim por diante.
Troque suas vistas como preferir.
OBS: Mantenha sempre uma das janelas com a vista TOP e outra com a
Front. Usaremos estas duas vistas para posicionar os objetos dentro da
nossa maquete.



Aula 1 – pg. 11 de 14

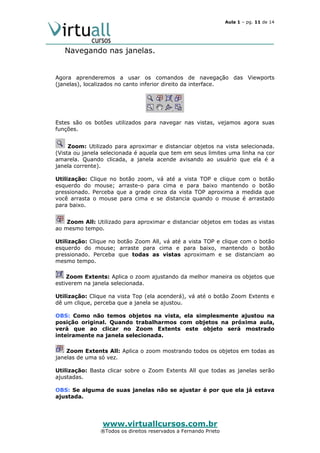

Navegando nas janelas.

Agora aprenderemos a usar os comandos de navegação das Viewports
(janelas), localizados no canto inferior direito da interface.

Estes são os botões utilizados para navegar nas vistas, vejamos agora suas
funções.
Zoom: Utilizado para aproximar e distanciar objetos na vista selecionada.
(Vista ou janela selecionada é aquela que tem em seus limites uma linha na cor
amarela. Quando clicada, a janela acende avisando ao usuário que ela é a
janela corrente).
Utilização: Clique no botão zoom, vá até a vista TOP e clique com o botão
esquerdo do mouse; arraste-o para cima e para baixo mantendo o botão
pressionado. Perceba que a grade cinza da vista TOP aproxima a medida que
você arrasta o mouse para cima e se distancia quando o mouse é arrastado
para baixo.
Zoom All: Utilizado para aproximar e distanciar objetos em todas as vistas
ao mesmo tempo.
Utilização: Clique no botão Zoom All, vá até a vista TOP e clique com o botão
esquerdo do mouse; arraste para cima e para baixo, mantendo o botão
pressionado. Perceba que todas as vistas aproximam e se distanciam ao
mesmo tempo.
Zoom Extents: Aplica o zoom ajustando da melhor maneira os objetos que
estiverem na janela selecionada.
Utilização: Clique na vista Top (ela acenderá), vá até o botão Zoom Extents e
dê um clique, perceba que a janela se ajustou.
OBS: Como não temos objetos na vista, ela simplesmente ajustou na
posição original. Quando trabalharmos com objetos na próxima aula,
verá que ao clicar no Zoom Extents este objeto será mostrado
inteiramente na janela selecionada.
Zoom Extents All: Aplica o zoom mostrando todos os objetos em todas as
janelas de uma só vez.
Utilização: Basta clicar sobre o Zoom Extents All que todas as janelas serão
ajustadas.
OBS: Se alguma de suas janelas não se ajustar é por que ela já estava
ajustada.



Aula 1 – pg. 12 de 14

PRATIQUE: Clique no botão Zoom

e aproxime todas as janelas. Feita a

aproximação, clique em Zoom Extents All
auto-ajustarão.

e verá que todas as janelas se

DICA: Digitar Z no teclado com um objeto selecionado, fará o max
executar o Zoom Extents All do objeto selecionado em todas as janelas.
Digitar Z sem nenhum objeto selecionado fará o Max dar Zoom Extents
All em todos os objetos da cena em todas as janelas.
Region Zoom: Utilizado para aplicar zoom em uma região especifica,
escolhida pelo usuário.
Utilização: Clique no botão Region Zoom, vá até a vista TOP e clique com o
botão esquerdo do mouse; arraste o mouse com o botão pressionado e perceba
que ao arrastar o Max formará uma janela pontilhada. Esta é a região que
estará sobre o comando do Zoom. Solte o botão do mouse quando achar que o
tamanho da região é suficiente.
OBS: Abra uma janela pequena para perceber claramente o resultado do
comando.
Pan: Utilizado para mover o conteúdo da janela.
OBS: O Pan não move os objetos no espaço, ele move o espaço dentro
da janela.
Utilização: Clique no botão Pan, vá até a vista TOP e clique com o botão
esquerdo do mouse; arraste o mouse com o botão esquerdo pressionado e
perceba que ao arrastar, o espaço (identificado pela grade/malha dentro da
janela) é deslocado junto com o mouse.
Arc Rotate: Utilizado para rotacionar o espaço da janela.
Utilização: Clique no botão Arc Rotate, vá até a vista PERSPECTIVE e clique
com o botão esquerdo do mouse. Um círculo amarelo surgirá com 4 quadrados
como mostra a figura a seguir.

Clique e segure o botão esquerdo do mouse sobre o quadrado da direita,
arraste o mouse e perceba que o espaço será rotacionado.

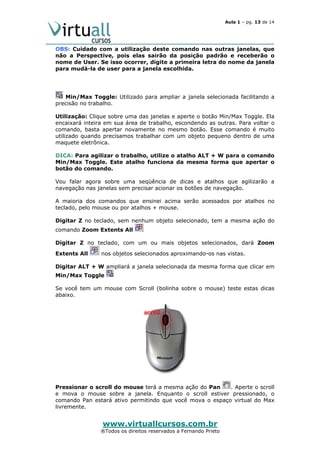

Aula 1 – pg. 13 de 14

OBS: Cuidado com a utilização deste comando nas outras janelas, que
não a Perspective, pois elas sairão da posição padrão e receberão o
nome de User. Se isso ocorrer, digite a primeira letra do nome da janela
para mudá-la de user para a janela escolhida.

Min/Max Toggle: Utilizado para ampliar a janela selecionada facilitando a
precisão no trabalho.
Utilização: Clique sobre uma das janelas e aperte o botão Min/Max Toggle. Ela
encaixará inteira em sua área de trabalho, escondendo as outras. Para voltar o
comando, basta apertar novamente no mesmo botão. Esse comando é muito
utilizado quando precisamos trabalhar com um objeto pequeno dentro de uma
maquete eletrônica.
DICA: Para agilizar o trabalho, utilize o atalho ALT + W para o comando
Min/Max Toggle. Este atalho funciona da mesma forma que apertar o
botão do comando.
Vou falar agora sobre uma seqüência de dicas e atalhos que agilizarão a
navegação nas janelas sem precisar acionar os botões de navegação.
A maioria dos comandos que ensinei acima serão acessados por atalhos no
teclado, pelo mouse ou por atalhos + mouse.
Digitar Z no teclado, sem nenhum objeto selecionado, tem a mesma ação do
comando Zoom Extents All
Digitar Z no teclado, com um ou mais objetos selecionados, dará Zoom
Extents All

nos objetos selecionados aproximando-os nas vistas.

Digitar ALT + W ampliará a janela selecionada da mesma forma que clicar em
Min/Max Toggle
Se você tem um mouse com Scroll (bolinha sobre o mouse) teste estas dicas
abaixo.

Pressionar o scroll do mouse terá a mesma ação do Pan
. Aperte o scroll
e mova o mouse sobre a janela. Enquanto o scroll estiver pressionado, o
comando Pan estará ativo permitindo que você mova o espaço virtual do Max
livremente.



Aula 1 – pg. 14 de 14

Pressionar SHIFT no teclado mais scroll no mouse terá a mesma ação do
, mas travado em apenas uma direção. Mantenha o SHIFT pressionado
Pan
e aperte o scroll; mova o mouse sobre a janela e perceba que o Max travará o
pan no sentido da primeira direção que moveu, ou seja, se ao pressionar o
SHIFT e o scroll e mover o mouse na horizontal, só conseguirá usar o PAN na
horizontal; se mover na vertical, o PAN será travado nesta direção.
. Aponte o mouse sobre uma
Rolar o scroll terá o mesmo efeito de Zoom
das vistas e role o scroll para aproximar e afastar a vista.
. Vá até a vista
Tecla ATL + scroll tem o mesmo efeito que o Arc Rotate
perspective e mantenha a tecla ALT pressionada e o scroll do mouse apertado
enquanto move o mouse sobre a vista. Perceba que a vista será rotacionada
como no Arc Rotate mas com a diferença que a rotação é livre.
DICA: Treine bastante a rotação da vista com o ALT + scroll
pressionados, pois usará o tempo todo na confecção de sua maquete.



Curso Maquete eletrônica Aula1

Mais conteúdo relacionado

Mais procurados

Semelhante a Curso Maquete eletrônica Aula1

Curso Maquete eletrônica Aula1
