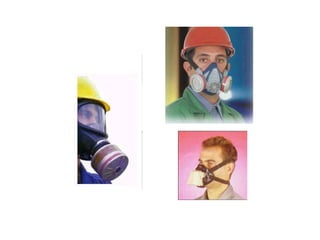

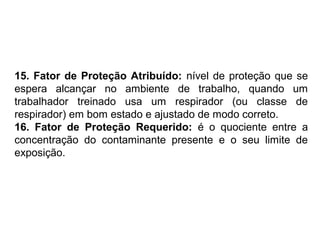

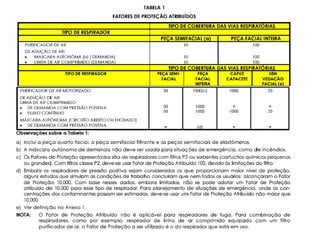

5. 15. Fator de Proteção Atribuído: nível de proteção que se
espera alcançar no ambiente de trabalho, quando um
trabalhador treinado usa um respirador (ou classe de
respirador) em bom estado e ajustado de modo correto.
16. Fator de Proteção Requerido: é o quociente entre a
concentração do contaminante presente e o seu limite de
exposição.

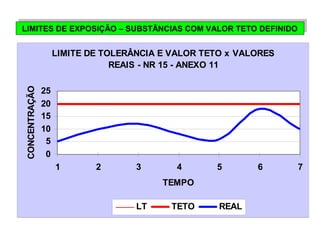

6. LIMITES DE EXPOSIÇÃO – LIMITES DE EXPOSIÇÃO – S SUUBBSSTTÂÂNNCCIAIASS C COOMM V VAALLOORR T TEETTOO D DEEFFININIDIDOO
LIMITE DE TOLERÂNCIA E VALOR TETO x VALORES
REAIS - NR 15 - ANEXO 11
25
CONCENTRAÇÃO LT TETO REAL
20
15
10
5
0
1 2 3 4 5 6 7
TEMPO

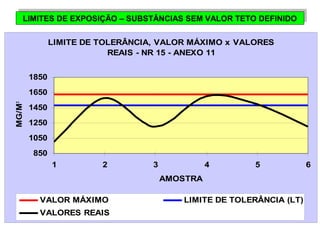

7. LIMITES DE EXPOSIÇÃO LIMITES DE EXPOSIÇÃO –– S SUUBBSSTTÂÂNNCCIAIASS S SEEMM V VAALLOORR T TEETTOO D DEEFFININIDIDOO
LIMITE DE TOLERÂNCIA, VALOR MÁXIMO x VALORES
REAIS - NR 15 - ANEXO 11
1850
1650
1450
1250
1050
850
1 2 3 4 5 6
AMOSTRA
MG/M³
VALOR MÁXIMO LIMITE DE TOLERÂNCIA (LT)
VALORES REAIS

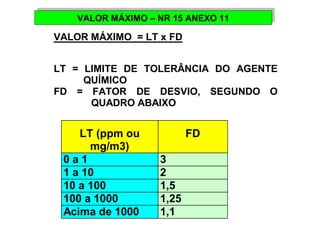

8. VALOR MÁXIMO VALOR MÁXIMO – – N NRR 1 155 A ANNEEXXOO 1 111
VALOR MÁXIMO = LT x FD
LT = LIMITE DE TOLERÂNCIA DO AGENTE
QUÍMICO
FD = FATOR DE DESVIO, SEGUNDO O
QUADRO ABAIXO
LT (ppm ou
mg/m3)
FD
0 a 1 3
1 a 10 2
10 a 100 1,5
100 a 1000 1,25
Acima de 1000 1,1

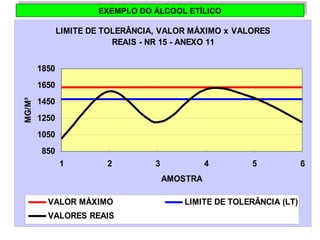

9. EEXXEEMMPPLLOO D DOO Á ÁLLCCOOOOLL E ETTÍLÍLICICOO
LIMITE DE TOLERÂNCIA, VALOR MÁXIMO x VALORES
REAIS - NR 15 - ANEXO 11
1850
1650
1450
1250
1050
850
1 2 3 4 5 6
AMOSTRA
MG/M³
VALOR MÁXIMO LIMITE DE TOLERÂNCIA (LT)
VALORES REAIS
10. LIMITES DE EXPOSIÇÃO LIMITES DE EXPOSIÇÃO – – U USSAA ( (AACCGGIHIH))

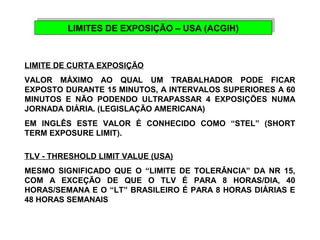

LIMITE DE CURTA EXPOSIÇÃO
VALOR MÁXIMO AO QUAL UM TRABALHADOR PODE FICAR
EXPOSTO DURANTE 15 MINUTOS, A INTERVALOS SUPERIORES A 60
MINUTOS E NÃO PODENDO ULTRAPASSAR 4 EXPOSIÇÕES NUMA
JORNADA DIÁRIA. (LEGISLAÇÃO AMERICANA)
EM INGLÊS ESTE VALOR É CONHECIDO COMO “STEL” (SHORT
TERM EXPOSURE LIMIT).
TLV - THRESHOLD LIMIT VALUE (USA)
MESMO SIGNIFICADO QUE O “LIMITE DE TOLERÂNCIA” DA NR 15,
COM A EXCEÇÃO DE QUE O TLV É PARA 8 HORAS/DIA, 40
HORAS/SEMANA E O “LT” BRASILEIRO É PARA 8 HORAS DIÁRIAS E
48 HORAS SEMANAIS

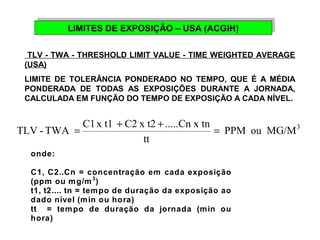

11. LIMITES DE EXPOSIÇÃO LIMITES DE EXPOSIÇÃO – – U USSAA ( (AACCGGIHIH))
TLV - TWA - THRESHOLD LIMIT VALUE - TIME WEIGHTED AVERAGE
(USA)
LIMITE DE TOLERÂNCIA PONDERADO NO TEMPO, QUE É A MÉDIA
PONDERADA DE TODAS AS EXPOSIÇÕES DURANTE A JORNADA,
CALCULADA EM FUNÇÃO DO TEMPO DE EXPOSIÇÃO A CADA NÍVEL.
PPM ou MG/M3
TLV - TWA = C1 x t1 + C2 x t2 + .....Cn x tn =
tt
onde:
C1, C2..Cn = concentração em cada exposição
(ppm ou mg/m3)
t1, t2.... tn = tempo de duração da exposição ao
dado nível (min ou hora)
tt = tempo de duração da jornada (min ou
hora)

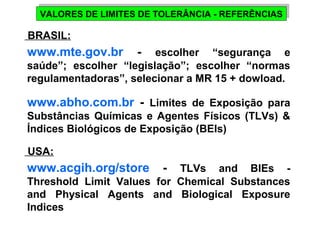

12. VALORES DE LIMITES DE TOLERÂNCIA VALORES DE LIMITES DE TOLERÂNCIA - - R REEFFEERRÊÊNNCCIAIASS
BRASIL:
www.mte.gov.br - escolher “segurança e
saúde”; escolher “legislação”; escolher “normas
regulamentadoras”, selecionar a MR 15 + dowload.
www.abho.com.br - Limites de Exposição para
Substâncias Químicas e Agentes Físicos (TLVs) &
Índices Biológicos de Exposição (BEIs)
USA:
www.acgih.org/store - TLVs and BIEs -
Threshold Limit Values for Chemical Substances
and Physical Agents and Biological Exposure
Indices
13. AAPPLLIICCAAÇÇÃÃOO PPRRÁÁTTIICCAA

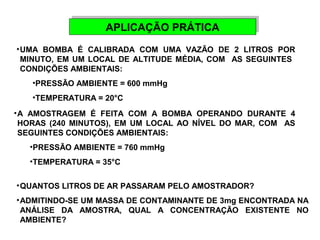

•UMA BOMBA É CALIBRADA COM UMA VAZÃO DE 2 LITROS POR
MINUTO, EM UM LOCAL DE ALTITUDE MÉDIA, COM AS SEGUINTES
CONDIÇÕES AMBIENTAIS:
•PRESSÃO AMBIENTE = 600 mmHg
•TEMPERATURA = 20°C
•A AMOSTRAGEM É FEITA COM A BOMBA OPERANDO DURANTE 4
HORAS (240 MINUTOS), EM UM LOCAL AO NÍVEL DO MAR, COM AS
SEGUINTES CONDIÇÕES AMBIENTAIS:
•PRESSÃO AMBIENTE = 760 mmHg
•TEMPERATURA = 35°C
•QUANTOS LITROS DE AR PASSARAM PELO AMOSTRADOR?
•ADMITINDO-SE UM MASSA DE CONTAMINANTE DE 3mg ENCONTRADA NA
ANÁLISE DA AMOSTRA, QUAL A CONCENTRAÇÃO EXISTENTE NO
AMBIENTE?

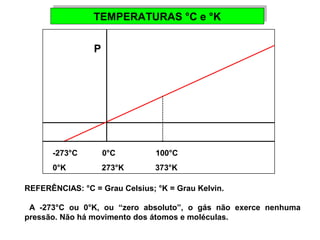

14. TTEEMMPPEERRAATTUURRAASS °°CC ee °°KK
P
-273°C 0°C 100°C
0°K 273°K 373°K
REFERÊNCIAS: °C = Grau Celsius; °K = Grau Kelvin.
A -273°C ou 0°K, ou “zero absoluto”, o gás não exerce nenhuma
pressão. Não há movimento dos átomos e moléculas.

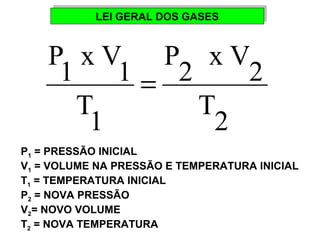

15. LLEEII GGEERRAALL DDOOSS GGAASSEESS
P2 x V2
T2
P1 x V1
T1
=
P1 = PRESSÃO INICIAL
V1 = VOLUME NA PRESSÃO E TEMPERATURA INICIAL
T1 = TEMPERATURA INICIAL
P2 = NOVA PRESSÃO
V2= NOVO VOLUME
T2 = NOVA TEMPERATURA

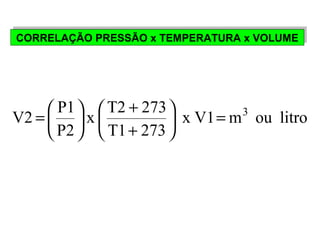

16. CORRELAÇÃO PRESSÃO x CORRELAÇÃO PRESSÃO x TTEEMMPPEERRAATTUURRAA xx VVOOLLUUMMEE
+
V2 P1 = 3 ÷ø
x V1 m ou litro
x T2 273
T1 273
ö P2
çè
æ
ö +
çè
÷ø
= æ
17. AAPPLLIICCAAÇÇÃÃOO PPRRÁÁTTIICCAA

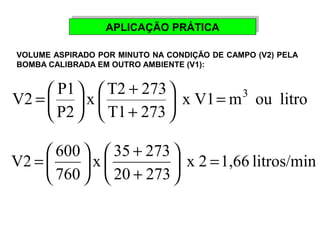

VOLUME ASPIRADO POR MINUTO NA CONDIÇÃO DE CAMPO (V2) PELA
BOMBA CALIBRADA EM OUTRO AMBIENTE (V1):
+
V2 P1 = 3 ÷ø
x V1 m ou litro
x T2 273
T1 273
ö P2
çè
æ
ö +
çè
÷ø
= æ
+
V2 600 = ÷ø
x 2 1,66 litros/min
x 35 273
20 273
760
æ
ö +
çè
= æ
÷øö çè

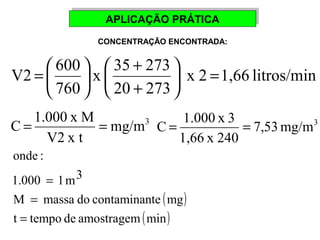

18. AAPPLLIICCAAÇÇÃÃOO PPRRÁÁTTIICCAA
CONCENTRAÇÃO ENCONTRADA:
+
V2 600 = ÷øö çè
x 2 1,66 litros/min
x 35 273
20 273
ö 760
çè
æ
+
÷ø
= æ
7,53 mg/m3
mg/m3 C = 1.000 x 3 =
1,66 x 240
C = 1.000 x M =
V2 x t
( )
onde :
1.000 1 m3
M massa do contaminante mg
t =
tempo de amostragem (min)
=
=
19. CONVERSÃO CONVERSÃO DDEE MMAASSSSAA EE VVOOLLUUMMEE
CCOONNSSIIDDEERRAAÇÇÕÕEESS PPRREELLIIMMIINNAARREESS
1 GRAMA-MOL DE UM GÁS PERFEITO, A ZERO °C, OU 273ºK E
760 mmHg = 22,4 LITROS
PARA A CONDIÇÃO AMBIENTE DE REFERÊNCIA PADRÃO, DE
25°C, OU 298°K E 760 mmHg, ESTE VOLUME SERÁ:
= +
V2 25 273 = = ÷ø
x 22,4 24,45 litros MOL
æ
ö 0 +
çè
273

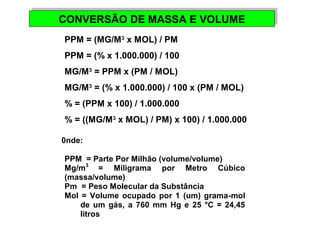

20. CONVERSÃO CONVERSÃO DDEE MMAASSSSAA EE VVOOLLUUMMEE
PPM = (MG/M3 x MOL) / PM
PPM = (% x 1.000.000) / 100
MG/M3 = PPM x (PM / MOL)
MG/M3 = (% x 1.000.000) / 100 x (PM / MOL)
% = (PPM x 100) / 1.000.000
% = ((MG/M3 x MOL) / PM) x 100) / 1.000.000
0nde:
PPM = Parte Por Milhão (volume/volume)
Mg/m3 = Miligrama por Metro Cúbico
(massa/volume)
Pm = Peso Molecular da Substância
Mol = Volume ocupado por 1 (um) grama-mol
de um gás, a 760 mm Hg e 25 °C = 24,45
litros

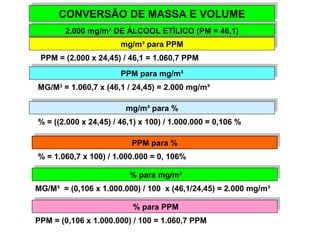

21. CONVERSÃO CONVERSÃO DDEE MMAASSSSAA EE VVOOLLUUMMEE
22.0.00000 m mgg/m/m³ ³D DEE Á ÁLLCCOOOOLL E ETTÍLÍLICICOO ( P(PMM = = 4 466,1,1))
mmgg/m/m³ ³p paarraa P PPPMM
PPM = (2.000 x 24,45) / 46,1 = 1.060,7 PPM
PPPPMM p paarraa m mgg/m/m³³
MG/M3 = 1.060,7 x (46,1 / 24,45) = 2.000 mg/m³
mmgg/m/m³ ³p paarraa % %
% = ((2.000 x 24,45) / 46,1) x 100) / 1.000.000 = 0,106 %
PPPPMM p paarraa % %
% = 1.060,7 x 100) / 1.000.000 = 0, 106%
% % p paarraa m mgg/m/m³³
MG/M³ = (0,106 x 1.000.000) / 100 x (46,1/24,45) = 2.000 mg/m³
% % p paarraa P PPPMM
PPM = (0,106 x 1.000.000) / 100 = 1.060,7 PPM

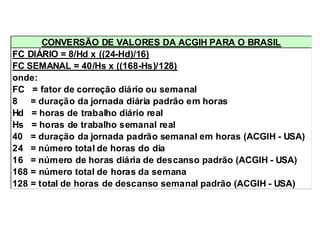

22. CONVERSÃO DE VALORES DA ACGIH PARA O BRASIL
FC DIÁRIO = 8/Hd x ((24-Hd)/16)
FC SEMANAL = 40/Hs x ((168-Hs)/128)
onde:
FC = fator de correção diário ou semanal
8 = duração da jornada diária padrão em horas
Hd = horas de trabalho diário real
Hs = horas de trabalho semanal real
40 = duração da jornada padrão semanal em horas (ACGIH - USA)
24 = número total de horas do dia
16 = número de horas diária de descanso padrão (ACGIH - USA)
168 = número total de horas da semana
128 = total de horas de descanso semanal padrão (ACGIH - USA)
23. CONVERSÃO CONVERSÃO D DEE V VAALLOORREESS – – A ACCGGIHIH

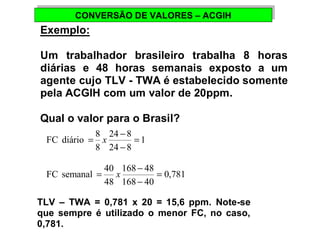

Exemplo:
Um trabalhador brasileiro trabalha 8 horas
diárias e 48 horas semanais exposto a um
agente cujo TLV - TWA é estabelecido somente
pela ACGIH com um valor de 20ppm.
Qual o valor para o Brasil?
1
= x -
FC diário 8 24 8
=
24 8
8
-
0,781
= x -
FC semanal 40 168 48
=
168 40
48
-
TLV – TWA = 0,781 x 20 = 15,6 ppm. Note-se
que sempre é utilizado o menor FC, no caso,
0,781.

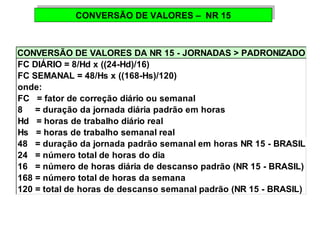

24. CONVERSÃO CONVERSÃO D DEE V VAALLOORREESS – – N NRR 1 155
CONVERSÃO DE VALORES DA NR 15 - JORNADAS > PADRONIZADO
FC DIÁRIO = 8/Hd x ((24-Hd)/16)
FC SEMANAL = 48/Hs x ((168-Hs)/120)
onde:
FC = fator de correção diário ou semanal
8 = duração da jornada diária padrão em horas
Hd = horas de trabalho diário real
Hs = horas de trabalho semanal real
48 = duração da jornada padrão semanal em horas NR 15 - BRASIL)
24 = número total de horas do dia
16 = número de horas diária de descanso padrão (NR 15 - BRASIL)
168 = número total de horas da semana
120 = total de horas de descanso semanal padrão (NR 15 - BRASIL)
25. CONVERSÃO DE VALORES CONVERSÃO DE VALORES – – N NRR 1 155 x x N NRR 1 155
Exemplo:
Um trabalhador brasileiro, numa atividade de
turno, trabalha 8 horas diárias e 56 horas
semanais exposto a um agente cujo Limite de
Tolerância dado pela Lei brasileira é de 20ppm.
Qual o valor corrigido para esta situação?
1
= x -
FC diário 8 24 8
=
24 8
8
-
0,80
= x -
FC semanal 48 168 56
=
168 48
56
-
Portanto, o valor do Limite de Tolerância será
0,80 x 20 = 16,0 ppm.
26. EXPRESSÃO DE VALORES DE AVALIAÇÃO
EXPRESSÃO DE VALORES DE AVALIAÇÃO
- JORNADA “NORMAL” -
- JORNADA “NORMAL” -
GASES E VAPORES
Atividade/Operação Agente
Amostrado
Concentração
Encontrada
(mg/m3)
Limite de
Tolerância - NR 15
(mg/m3)
Operação de Destila- Etanol 24,81 1.480
ria A, B e C Ciclohexano 3,42 820
Limpeza de Etanol 48,07 1.480
Condensadores Ciclohexano 10,81 820
Pré-fermentação -
Dióxido de
3.600 7.020
Campo e Painel
Carbono
Fermentação – Campo Dióxido de
Carbono
14.397 7.020

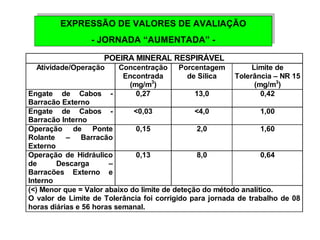

27. EXPRESSÃO DE VALORES DE AVALIAÇÃO
EXPRESSÃO DE VALORES DE AVALIAÇÃO
- JORNADA “AUMENTADA” -
- JORNADA “AUMENTADA” -
POEIRA MINERAL RESPIRÁVEL
Atividade/Operação Concentração
Encontrada
(mg/m3)
Porcentagem
de Sílica
Limite de
Tolerância – NR 15
(mg/m3)
Engate de Cabos -
Barracão Externo
0,27 13,0 0,42
Engate de Cabos -
Barracão Interno
<0,03 <4,0 1,00
Operação de Ponte
Rolante – Barracão
Externo
0,15 2,0 1,60
Operação de Hidráulico
de Descarga –
Barracões Externo e
Interno
0,13 8,0 0,64
(<) Menor que = Valor abaixo do limite de deteção do método analítico.
O valor de Limite de Tolerância foi corrigido para jornada de trabalho de 08
horas diárias e 56 horas semanal.

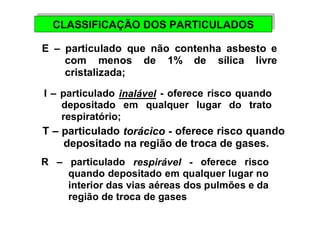

28. CLASSIFICAÇÃO CLASSIFICAÇÃO DDOOSS PPAARRTTIICCUULLAADDOOSS
E – particulado que não contenha asbesto e
com menos de 1% de sílica livre
cristalizada;
I – particulado inalável - oferece risco quando
depositado em qualquer lugar do trato
respiratório;
T – particulado torácico - oferece risco quando
depositado na região de troca de gases.
R – particulado respirável - oferece risco
quando depositado em qualquer lugar no
interior das vias aéreas dos pulmões e da
região de troca de gases

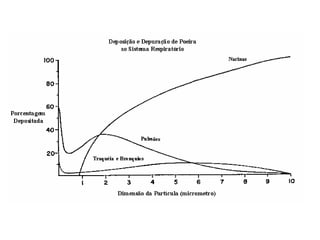

29.

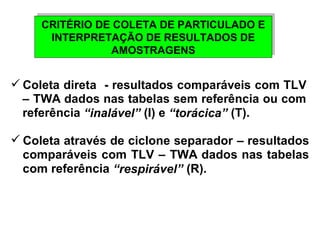

30. CRITÉRIO DE COLETA DE PARTICULADO E
INTERPRETAÇÃO DE RESULTADOS DE
CRITÉRIO DE COLETA DE PARTICULADO E
INTERPRETAÇÃO DE RESULTADOS DE
AMOSTRAGENS
AMOSTRAGENS
Coleta direta - resultados comparáveis com TLV
– TWA dados nas tabelas sem referência ou com
referência “inalável” (I) e “torácica” (T).
Coleta através de ciclone separador – resultados
comparáveis com TLV – TWA dados nas tabelas
com referência “respirável” (R).

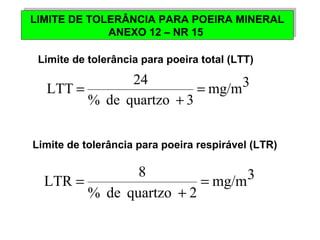

31. LIMITE DE TOLERÂNCIA PARA POEIRA MINERAL
LIMITE DE TOLERÂNCIA PARA POEIRA MINERAL
ANEXO 12 – NR 15
ANEXO 12 – NR 15
Limite de tolerância para poeira total (LTT)
mg/m3
LTT 24 =
+
% de quartzo 3
=
Limite de tolerância para poeira respirável (LTR)
mg/m3
LTR 8 =
+
% de quartzo 2
=

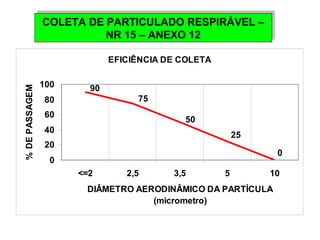

32. COLETA DE PARTICULADO RESPIRÁVEL –
EFICIÊNCIA DE COLETA
90
75
50
25
0
100
80
60
40
20
0
<=2 2,5 3,5 5 10
DIÂMETRO AERODINÂMICO DA PARTÍCULA
(micrometro)
% DE PASSAGEM
COLETA DE PARTICULADO RESPIRÁVEL –
NR 15 – ANEXO 12
NR 15 – ANEXO 12

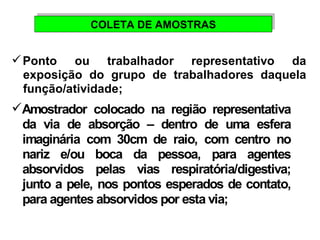

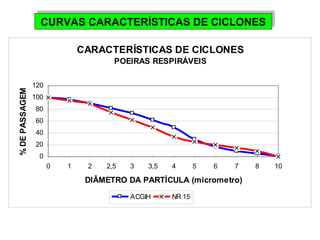

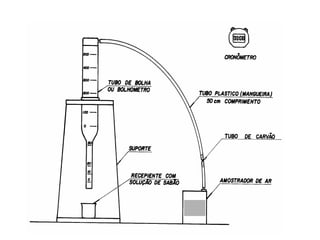

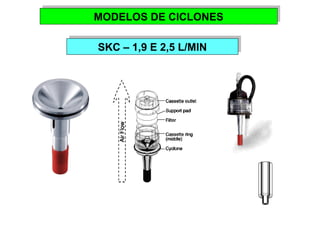

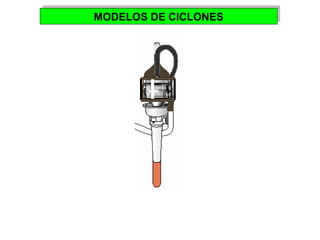

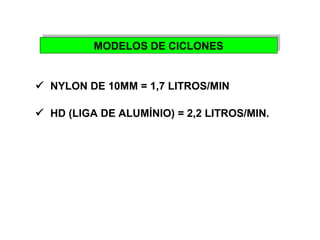

38. CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS
Ponto ou trabalhador representativo da
exposição do grupo de trabalhadores daquela
função/atividade;
Amostrador colocado na região representativa
da via de absorção – dentro de uma esfera
imaginária com 30cm de raio, com centro no
nariz e/ou boca da pessoa, para agentes
absorvidos pelas vias respiratória/digestiva;
junto a pele, nos pontos esperados de contato,
para agentes absorvidos por esta via;

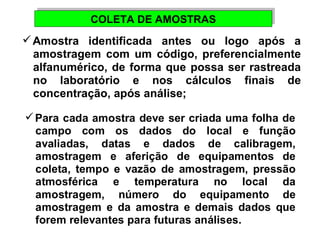

39. CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS
Amostra identificada antes ou logo após a
amostragem com um código, preferencialmente
alfanumérico, de forma que possa ser rastreada
no laboratório e nos cálculos finais de
concentração, após análise;
Para cada amostra deve ser criada uma folha de
campo com os dados do local e função
avaliadas, datas e dados de calibragem,
amostragem e aferição de equipamentos de
coleta, tempo e vazão de amostragem, pressão
atmosférica e temperatura no local da
amostragem, número do equipamento de
amostragem e da amostra e demais dados que
forem relevantes para futuras análises.

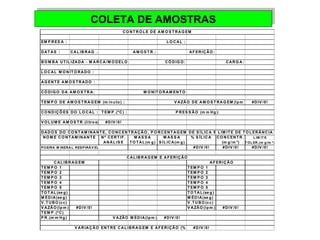

40. CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS
CONTROL E DE AM OS TRAGEM
EM P RES A : LOCAL :
DATAS : CAL IBRAG .: AM OS TR.: AF ERIÇÃO:
BOM BA UTILIZADA - M ARCA/M ODELO: CÓ DIGO: CARGA:
LOCAL M ONITORADO :
AGENTE AM OS TRADO :
CÓDIGO DA AM OS TRA: M ONITORAM ENTO:
TEM PO DE AM OS TRAGEM (m in uto) : V AZÃO DE AM OS TRAGEM (lpm ) : #DIV /0!
CONDIÇÕES DO LOCAL : T EM P .(ºC) : P RES S ÃO (m m Hg ):
VOLUM E AM OS TR.(litro s) #DIV /0!
DADOS DO CONTAM INANT E, CONCENTRAÇÃO, P ORCENTAGEM DE S ÍL ICA E L IM ITE DE TOLERÂNCIA
NOM E CONTAM INANTE Nº CERT IF . M AS S A M AS S A % S ÍL ICA CONCENTR. L IM IT E
ANÁLIS E TOTAL(m g ) S ÍL ICA(m g ) (m g/m ³) TOLER.(m g /m ³)
POEIRA M INERA L RESPIRÁV EL #DIV /0! #DIV /0! #DIV /0!
CAL IBRAGEM E AFERIÇÃO
CAL IBRAGEM AFERIÇÃO
TEM PO 1 TEM PO 1
TEM PO 2 TEM PO 2
TEM PO 3 TEM PO 3
TEM PO 4 TEM PO 4
TEM PO 5 TEM PO 5
TOTAL (se g) TOTAL(se g )
M ÉDIA(se g ) M ÉDIA(se g)
V .TUBO (cc) V .TUBO(cc)
V AZÃO(lpm ) #DIV /0! V AZÃO(lpm ) #DIV /0!
TEM P .(ºC)
P R.(m m Hg ) V AZÃO M ÉDIA(lpm ): #DIV /0!
V ARIAÇÃO ENTRE CAL IBRAGEM E AFERIÇÃO (%) #DIV /0!
41. MEIOS DE MEIOS DE CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS
- Tubo Colorimétrico – Tubo de vidro com
recheio de uma mistura que contém um
reagente que muda de cor em contato com
um agente específico;
- Tubo Colorimétrico por Difusão – Mesmas
características acima, com a diferença que o
tubo é preso por um suporte à lapela do
trabalhador e o fluxo de ar é forçado a passar
pelo interior do tubo pela própria ação da
atmosfera, movimento da pessoa e da
capilaridade do material;
42. MEIOS DE MEIOS DE CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS

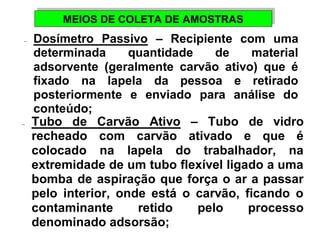

- Dosímetro Passivo – Recipiente com uma
determinada quantidade de material
adsorvente (geralmente carvão ativo) que é
fixado na lapela da pessoa e retirado
posteriormente e enviado para análise do
conteúdo;
- Tubo de Carvão Ativo – Tubo de vidro
recheado com carvão ativado e que é
colocado na lapela do trabalhador, na
extremidade de um tubo flexível ligado a uma
bomba de aspiração que força o ar a passar
pelo interior, onde está o carvão, ficando o
contaminante retido pelo processo
denominado adsorsão;
43. MEIOS DE MEIOS DE CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS
- Tubo de Sílica Gel – Tubo de vidro recheado
com sílica gel e que é colocado na lapela do
trabalhador, na extremidade de um tubo
flexível ligado a uma bomba de aspiração que
força o ar a passar pelo interior, onde está a
sílica gel, ficando o contaminante retido;
- Impinger e Solução – Frasco de vidro ou
material similar, onde é colocada uma
solução com propriedades conhecidas,
montado na extremidade de um tubo flexível
ligado a uma bomba de aspiração que força o
ar a passar pelo interior, onde está a solução
que retém ou reage com o contaminante;

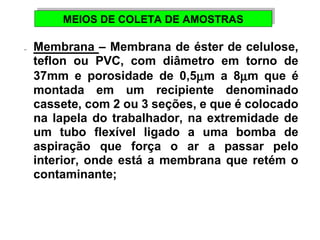

44. MEIOS DE MEIOS DE CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS
- Membrana – Membrana de éster de celulose,
teflon ou PVC, com diâmetro em torno de
37mm e porosidade de 0,5mm a 8mm que é
montada em um recipiente denominado
cassete, com 2 ou 3 seções, e que é colocado
na lapela do trabalhador, na extremidade de
um tubo flexível ligado a uma bomba de
aspiração que força o ar a passar pelo
interior, onde está a membrana que retém o
contaminante;

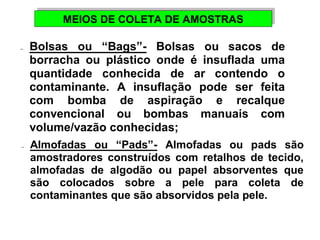

45. MEIOS DE MEIOS DE CCOOLLEETTAA DDEE AAMMOOSSTTRRAASS
- Bolsas ou “Bags”- Bolsas ou sacos de
borracha ou plástico onde é insuflada uma
quantidade conhecida de ar contendo o
contaminante. A insuflação pode ser feita
com bomba de aspiração e recalque
convencional ou bombas manuais com
volume/vazão conhecidas;
- Almofadas ou “Pads”- Almofadas ou pads são
amostradores construídos com retalhos de tecido,
almofadas de algodão ou papel absorventes que
são colocados sobre a pele para coleta de
contaminantes que são absorvidos pela pele.

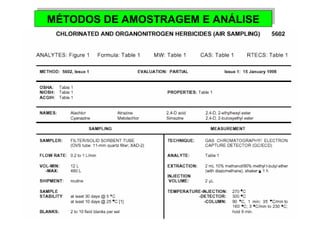

47. ACESSO AOS MÉTODOS DE
AMOSTRAGEM E ANÁLISE
ACESSO AOS MÉTODOS DE
AMOSTRAGEM E ANÁLISE
www.cdc.gov/niosh
(NMAM – NIOSH MANUAL
OF ANALYTICAL
METHODS)

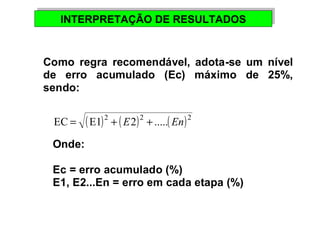

48. INTERPRETAÇÃO INTERPRETAÇÃO DDEE RREESSUULLTTAADDOOSS
Como regra recomendável, adota-se um nível
de erro acumulado (Ec) máximo de 25%,
sendo:
EC = (E1)2 + ( E2)2 + .....( En)2
Onde:
Ec = erro acumulado (%)
E1, E2...En = erro em cada etapa (%)
49. INTERPRETAÇÃO INTERPRETAÇÃO DDEE RREESSUULLTTAADDOOSS
É necessário respeitar os limites individuais, ou
seja: hipoteticamente, se ocorrer um erro entre a
calibragem e aferição das bombas de amostragem
igual a 25% e zero nas demais etapas, o limite de
erro acumulado será respeitado, porém, o
individual que seria em torno de 5% ,não.

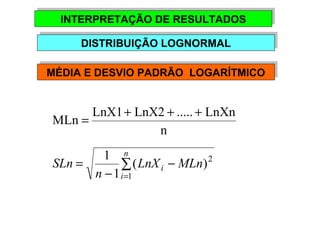

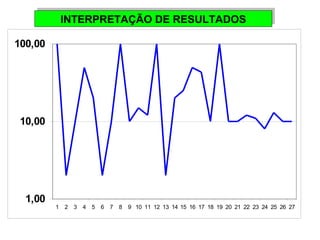

51. INTERPRETAÇÃO INTERPRETAÇÃO DDEE RREESSUULLTTAADDOOSS
DDIISSTTRRIIBBUUIIÇÇÃÃOO LLOOGGNNOORRMMAALL
MMÉÉDDIIAA EE DDEESSVVIIOO PPAADDRRÃÃOO LLOOGGAARRÍÍTTMMIICCOO
MLn = LnX1+ LnX2 + ..... + LnXn
n
2
1 LnX MLn
n
= å=
1
( )
1
SLn
n
i
i -
-

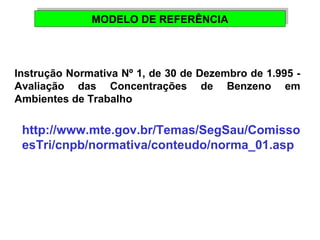

52. MMOODDEELLOO DDEE RREEFFEERRÊÊNNCCIIAA
Instrução Normativa Nº 1, de 30 de Dezembro de 1.995 -
Avaliação das Concentrações de Benzeno em
Ambientes de Trabalho
http://www.mte.gov.br/Temas/SegSau/Comisso
esTri/cnpb/normativa/conteudo/norma_01.asp

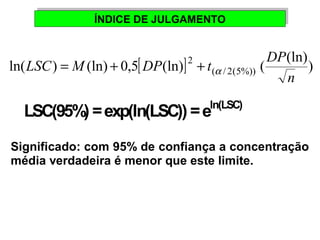

53. ÍÍNNDDIICCEE DDEE JJUULLGGAAMMEENNTTOO
LSC M DP t DP = + + a
LSC(95%) = exp(ln(LSC)) = eln(LSC)
Significado: com 95% de confiança a concentração
média verdadeira é menor que este limite.
ln( ) (ln) 0,5[ (ln)] 2
(ln))
( / 2(5%)) ( n

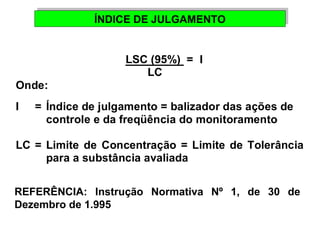

54. ÍÍNNDDIICCEE DDEE JJUULLGGAAMMEENNTTOO
LSC (95%) = I
LC
Onde:
I = Índice de julgamento = balizador das ações de
controle e da freqüência do monitoramento
LC = Limite de Concentração = Limite de Tolerância
para a substância avaliada
REFERÊNCIA: Instrução Normativa Nº 1, de 30 de
Dezembro de 1.995

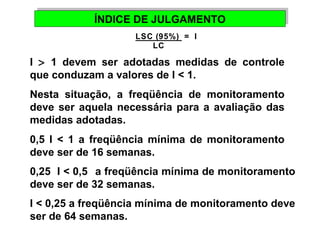

55. ÍÍNNDDIICCEE DDEE JJUULLGGAAMMEENNTTOO
LSC (95%) = I
LC
I > 1 devem ser adotadas medidas de controle
que conduzam a valores de I < 1.
Nesta situação, a freqüência de monitoramento
deve ser aquela necessária para a avaliação das
medidas adotadas.
0,5 I < 1 a freqüência mínima de monitoramento
deve ser de 16 semanas.
0,25 I < 0,5 a freqüência mínima de monitoramento
deve ser de 32 semanas.
I < 0,25 a freqüência mínima de monitoramento deve
ser de 64 semanas.

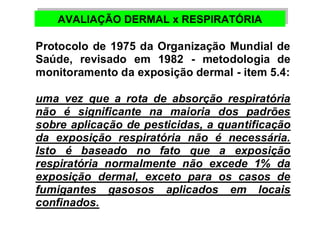

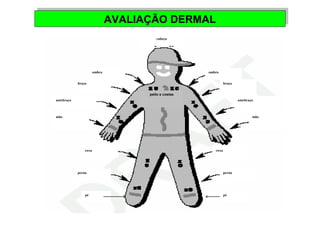

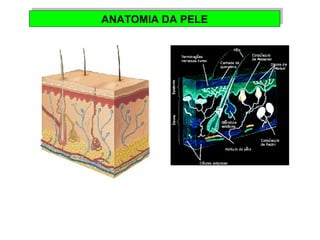

60. AVALIAÇÃO AVALIAÇÃO DDEERRMMAALL xx RREESSPPIIRRAATTÓÓRRIIAA
Protocolo de 1975 da Organização Mundial de
Saúde, revisado em 1982 - metodologia de
monitoramento da exposição dermal - item 5.4:
uma vez que a rota de absorção respiratória
não é significante na maioria dos padrões
sobre aplicação de pesticidas, a quantificação
da exposição respiratória não é necessária.
Isto é baseado no fato que a exposição
respiratória normalmente não excede 1% da
exposição dermal, exceto para os casos de
fumigantes gasosos aplicados em locais
confinados.

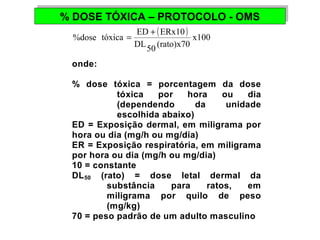

61. % DOSE TÓXICA % DOSE TÓXICA –– PPRROOTTOOCCOOLLOO -- OOMMSS
( ) %dose tóxica = ED + ERx10
x100
DL50 (rato)x70
onde:
% dose tóxica = porcentagem da dose
tóxica por hora ou dia
(dependendo da unidade
escolhida abaixo)
ED = Exposição dermal, em miligrama por
hora ou dia (mg/h ou mg/dia)
ER = Exposição respiratória, em miligrama
por hora ou dia (mg/h ou mg/dia)
10 = constante
DL50 (rato) = dose letal dermal da
substância para ratos, em
miligrama por quilo de peso
(mg/kg)
70 = peso padrão de um adulto masculino

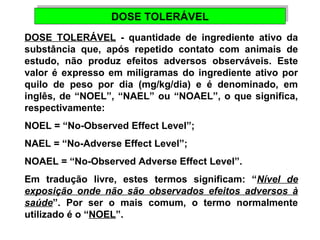

62. DDOOSSEE TTOOLLEERRÁÁVVEELL
DOSE TOLERÁVEL - quantidade de ingrediente ativo da
substância que, após repetido contato com animais de
estudo, não produz efeitos adversos observáveis. Este
valor é expresso em miligramas do ingrediente ativo por
quilo de peso por dia (mg/kg/dia) e é denominado, em
inglês, de “NOEL”, “NAEL” ou “NOAEL”, o que significa,
respectivamente:
NOEL = “No-Observed Effect Level”;
NAEL = “No-Adverse Effect Level”;
NOAEL = “No-Observed Adverse Effect Level”.
Em tradução livre, estes termos significam: “Nível de
exposição onde não são observados efeitos adversos à
saúde”. Por ser o mais comum, o termo normalmente
utilizado é o “NOEL”.

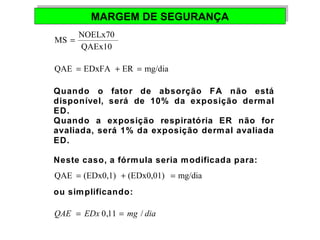

63. MMAARRGGEEMM DDEE SSEEGGUURRAANNÇÇAA
MS = NOELx70
QAEx10
QAE = EDxFA + ER = mg/dia
Quando o fator de absorção FA não está
disponível, será de 10% da exposição dermal
ED.
Quando a exposição respiratória ER não for
avaliada, será 1% da exposição dermal avaliada
ED.
Neste caso, a fórmula seria modificada para:
QAE = (EDx0,1) + (EDx0,01) = mg/dia
ou simplificando:
QAE = EDx 0,11 = mg / dia

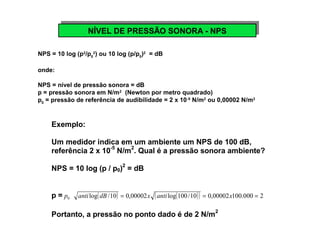

66. NNÍVÍVEELL D DEE P PRREESSSSÃÃOO S SOONNOORRAA - -N NPPSS
NPS = 10 log (p2/p0
2) ou 10 log (p/p0)2 = dB
onde:
NPS = nível de pressão sonora = dB
p = pressão sonora em N/m2 (Newton por metro quadrado)
p0 = pressão de referência de audibilidade = 2 x 10-5 N/m2 ou 0,00002 N/m2
Exemplo:
Um medidor indica em um ambiente um NPS de 100 dB,
referência 2 x 10-5 N/m2. Qual é a pressão sonora ambiente?
NPS = 10 log (p / p0)2 = dB
p = 0 p anti log(dB/10) = 0,00002x (anti log(100/10)) = 0,00002x100.000 = 2
Portanto, a pressão no ponto dado é de 2 N/m2

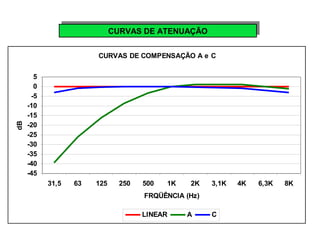

67. CCUURRVVAASS D DEE A ATTEENNUUAAÇÇÃÃOO
CURVAS DE COMPENSAÇÃO A e C
0 5
-5
-10
-15
-20
-25
-30
-35
-40
-45
31,5 63 125 250 500 1K 2K 3,1K 4K 6,3K 8K
FRQÜÊNCIA (Hz)
dB
LINEAR A C

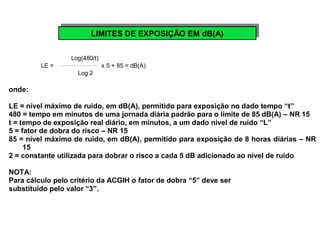

68. LLIMIMITITEESS D DEE E EXXPPOOSSIÇIÇÃÃOO E EMM d dBB((AA))
Log(480/t)
LE = x 5 + 85 = dB(A)
Log 2
onde:
LE = nível máximo de ruído, em dB(A), permitido para exposição no dado tempo “t”
480 = tempo em minutos de uma jornada diária padrão para o limite de 85 dB(A) – NR 15
t = tempo de exposição real diário, em minutos, a um dado nível de ruído “L”
5 = fator de dobra do risco – NR 15
85 = nível máximo de ruído, em dB(A), permitido para exposição de 8 horas diárias – NR
15
2 = constante utilizada para dobrar o risco a cada 5 dB adicionado ao nível de ruído
NOTA:
Para cálculo pelo critério da ACGIH o fator de dobra “5” deve ser
substituído pelo valor “3”.

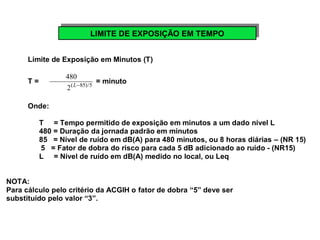

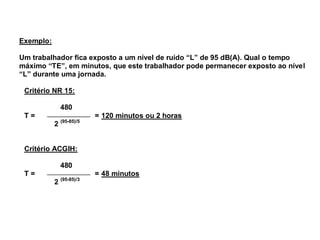

69. LLIMIMITITEE D DEE E EXXPPOOSSIÇIÇÃÃOO E EMM T TEEMMPPOO
Limite de Exposição em Minutos (T)
T = 480
2(L-85)/5 = minuto
Onde:
T = Tempo permitido de exposição em minutos a um dado nível L
480 = Duração da jornada padrão em minutos
85 = Nível de ruído em dB(A) para 480 minutos, ou 8 horas diárias – (NR 15)
5 = Fator de dobra do risco para cada 5 dB adicionado ao ruído - (NR15)
L = Nível de ruído em dB(A) medido no local, ou Leq
NOTA:
Para cálculo pelo critério da ACGIH o fator de dobra “5” deve ser
substituído pelo valor “3”.
70. Exemplo:
Um trabalhador fica exposto a um nível de ruído “L” de 95 dB(A). Qual o tempo
máximo “TE”, em minutos, que este trabalhador pode permanecer exposto ao nível
“L” durante uma jornada.
Critério NR 15:
480
T = = 120 minutos ou 2 horas
2 (95-85)/5
Critério ACGIH:
480
T = = 48 minutos
2 (95-85)/3

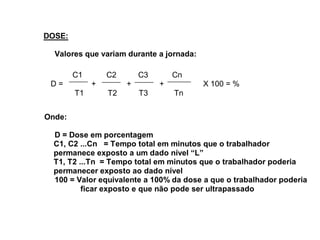

71. DOSE:
Valores que variam durante a jornada:
C1 C2 C3 Cn
D = + + + X 100 = %
T1 T2 T3 Tn
Onde:
D = Dose em porcentagem
C1, C2 ...Cn = Tempo total em minutos que o trabalhador
permanece exposto a um dado nível “L”
T1, T2 ...Tn = Tempo total em minutos que o trabalhador poderia
permanecer exposto ao dado nível
100 = Valor equivalente a 100% da dose a que o trabalhador poderia
ficar exposto e que não pode ser ultrapassado

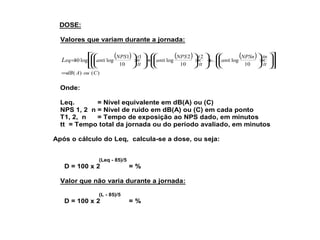

72. DOSE:
Valores que variam durante a jornada:
( ) ( ) ( )
ù
ö
úû
é
æ
êë
÷ ÷ø
æ
æ
ç çè
ö
NPSn tn
´ ÷ ÷ø
ç çè
ö
+ ÷ ÷ø
æ
æ
ç çè
ö
NPS t
´ ÷ ÷ø
ç çè
ö
+ ÷ ÷ø
æ
ç çè
ö
NPS t
´ ÷ ÷ø
ç çè
=
tt
anti
tt
anti
tt
Leq anti
10
log
2
10
2
log
1
10
1
10 log log
=dB( A) ou (C)
Onde:
Leq. = Nível equivalente em dB(A) ou (C)
NPS 1, 2 n = Nível de ruído em dB(A) ou (C) em cada ponto
T1, 2, n = Tempo de exposição ao NPS dado, em minutos
tt = Tempo total da jornada ou do período avaliado, em minutos
Após o cálculo do Leq, calcula-se a dose, ou seja:
(Leq - 85)/5
D = 100 x 2 = %
Valor que não varia durante a jornada:
(L - 85)/5
D = 100 x 2 = %

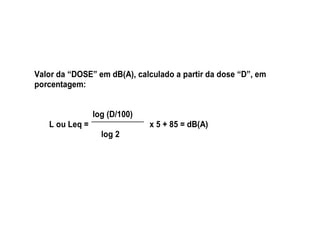

73. Valor da “DOSE” em dB(A), calculado a partir da dose “D”, em
porcentagem:
log (D/100)
L ou Leq = x 5 + 85 = dB(A)
log 2

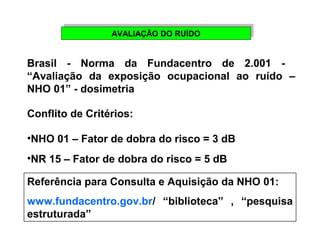

74. AAVVAALLIAIAÇÇÃÃOO D DOO R RUUÍDÍDOO
Brasil - Norma da Fundacentro de 2.001 -
“Avaliação da exposição ocupacional ao ruído –
NHO 01” - dosimetria
Conflito de Critérios:
•NHO 01 – Fator de dobra do risco = 3 dB
•NR 15 – Fator de dobra do risco = 5 dB
Referência para Consulta e Aquisição da NHO 01:
www.fundacentro.gov.br/ “biblioteca” , “pesquisa
estruturada”

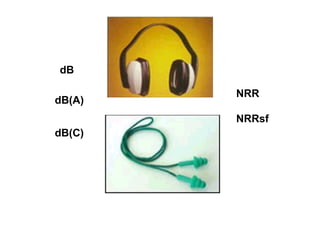

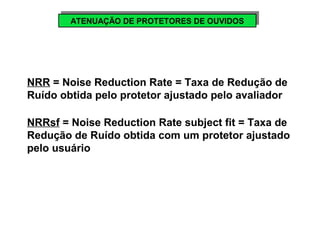

75. AATTEENNUUAAÇÇÃÃOO D DEE P PRROOTTEETTOORREESS D DEE O OUUVVIDIDOOSS
NRR = Noise Reduction Rate = Taxa de Redução de
Ruído obtida pelo protetor ajustado pelo avaliador
NRRsf = Noise Reduction Rate subject fit = Taxa de
Redução de Ruído obtida com um protetor ajustado
pelo usuário
76. AATTEENNUUAAÇÇÃÃOO D DEE P PRROOTTEETTOORREESS D DEE O OUUVVIDIDOOSS
Recomendação do National Institute for Occupational Safety and Health – NIOSH no
documento “Criteria for a Recommended Standard – Occupational Noise Exposure
“, de 1.998:
item 1.5 - enquanto os fabricantes de protetores não se adequarem ao Método “B” da
ANSI S12.6/1997, os valores NRR informados devem sofrer a seguinte redução:
25%, para protetor tipo concha;
50%, para plugs moldáveis;
70%, para os demais tipos.
item 6 – quando o nível de ru ído do ambiente é conhecido, o c álculo da exposição
real deve ser feito conforme segue:
ruído do ambiente medido em dB(C) = dB(C) – ( NRR x f) = dB(A) no
ouvido protegido;
ruído do ambiente medido em dB(A) = dB(A) – ((NRR x f) – 7) = dB(A) no
ouvido protegido.
Sendo “f ” o fator de correç ão de 0,75, para prote tor tipo concha; 0,5, para
plug moldável ; 0,3, para plug pré-moldado.
PARA NRRsf:
Nível medido em dB(A) – NRRsf = dB(A) no ouvido protegido;
Nível medido em dB(C) – (NRRsf + 5) = dB(A) no ouvido protegido.

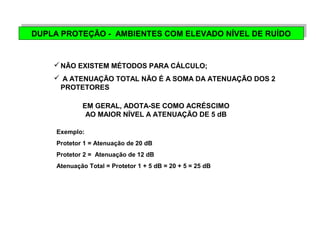

77. DUPLA PROTEÇÃO DUPLA PROTEÇÃO - - A AMMBBIEIENNTTEESS C COOMM E ELLEEVVAADDOO N NÍVÍVEELL D DEE R RUUÍDÍDOO
NÃO EXISTEM MÉTODOS PARA CÁLCULO;
A ATENUAÇÃO TOTAL NÃO É A SOMA DA ATENUAÇÃO DOS 2
PROTETORES
EM GERAL, ADOTA-SE COMO ACRÉSCIMO
AO MAIOR NÍVEL A ATENUAÇÃO DE 5 dB
Exemplo:
Protetor 1 = Atenuação de 20 dB
Protetor 2 = Atenuação de 12 dB
Atenuação Total = Protetor 1 + 5 dB = 20 + 5 = 25 dB

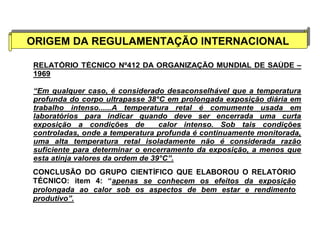

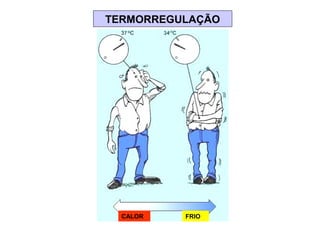

80. ORIGEM DA REGULAMENTAÇÃO ORIGEM DA REGULAMENTAÇÃO IINNTTEERRNNAACCIIOONNAALL
RELATÓRIO TÉCNICO Nº412 DA ORGANIZAÇÃO MUNDIAL DE SAÚDE –
1969
“Em qualquer caso, é considerado desaconselhável que a temperatura
profunda do corpo ultrapasse 38°C em prolongada exposição diária em
trabalho intenso......A temperatura retal é comumente usada em
laboratórios para indicar quando deve ser encerrada uma curta
exposição a condições de calor intenso. Sob tais condições
controladas, onde a temperatura profunda é continuamente monitorada,
uma alta temperatura retal isoladamente não é considerada razão
suficiente para determinar o encerramento da exposição, a menos que
esta atinja valores da ordem de 39°C”.
CONCLUSÃO DO GRUPO CIENTÍFICO QUE ELABOROU O RELATÓRIO
TÉCNICO: item 4: “apenas se conhecem os efeitos da exposição
prolongada ao calor sob os aspectos de bem estar e rendimento
produtivo”.

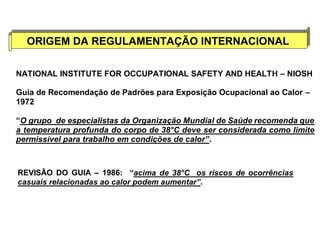

81. ORIGEM DA REGULAMENTAÇÃO ORIGEM DA REGULAMENTAÇÃO IINNTTEERRNNAACCIIOONNAALL
NATIONAL INSTITUTE FOR OCCUPATIONAL SAFETY AND HEALTH – NIOSH
Guia de Recomendação de Padrões para Exposição Ocupacional ao Calor –
1972
“O grupo de especialistas da Organização Mundial de Saúde recomenda que
a temperatura profunda do corpo de 38°C deve ser considerada como limite
permissível para trabalho em condições de calor”.
REVISÃO DO GUIA – 1986: “acima de 38°C os riscos de ocorrências
casuais relacionadas ao calor podem aumentar”.

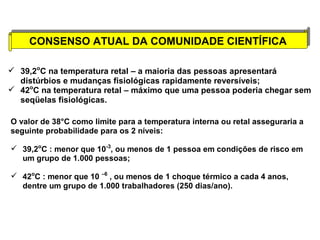

82. CONSENSO ATUAL DA CONSENSO ATUAL DA CCOOMMUUNNIIDDAADDEE CCIIEENNTTÍÍFFIICCAA
39,2oC na temperatura retal – a maioria das pessoas apresentará
distúrbios e mudanças fisiológicas rapidamente reversíveis;
42oC na temperatura retal – máximo que uma pessoa poderia chegar sem
seqüelas fisiológicas.
O valor de 38°C como limite para a temperatura interna ou retal asseguraria a
seguinte probabilidade para os 2 níveis:
39,2oC : menor que 10-3, ou menos de 1 pessoa em condições de risco em
um grupo de 1.000 pessoas;
42oC : menor que 10 –6 , ou menos de 1 choque térmico a cada 4 anos,
dentre um grupo de 1.000 trabalhadores (250 dias/ano).

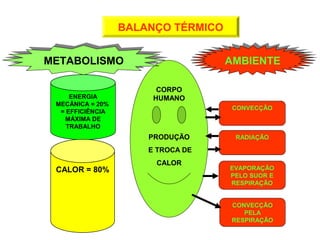

83. CORPO
HUMANO
PRODUÇÃO
E TROCA DE
CALOR
MMEETTAABBOOLLIISSMMOO
ENERGIA
MECÂNICA = 20%
= EFFICIÊNCIA
MÁXIMA DE
TRABALHO
CALOR = 80%
AAMMBBIIEENNTTEE
CONVECÇÃO
RADIAÇÃO
EVAPORAÇÃO
PELO SUOR E
RESPIRAÇÃO
CONVECÇÃO
PELA
RESPIRAÇÃO
BALANÇO TÉRMICO

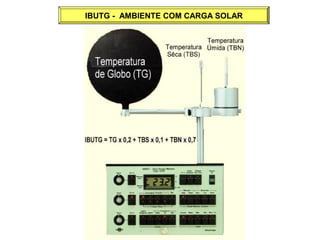

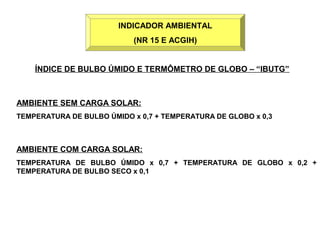

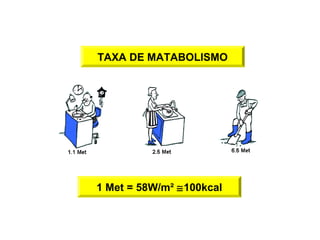

85. INDICADOR AMBIENTAL
(NR 15 E ACGIH)
ÍNDICE DE BULBO ÚMIDO E TERMÔMETRO DE GLOBO – “IBUTG”
AMBIENTE SEM CARGA SOLAR:
TEMPERATURA DE BULBO ÚMIDO x 0,7 + TEMPERATURA DE GLOBO x 0,3
AMBIENTE COM CARGA SOLAR:
TEMPERATURA DE BULBO ÚMIDO x 0,7 + TEMPERATURA DE GLOBO x 0,2 +
TEMPERATURA DE BULBO SECO x 0,1
86. INSTRUMENTOS INSTRUMENTOS DDEE AAVVAALLIIAAÇÇÃÃOO DDOO IIBBUUTTGG
NNRR 1155 –– AANNEEXXOO 33
NÃO FAZ MENÇÃO A EQUIPAMENTOS
ELETRÔNICOS. EM TESE, NÃO ADMITE.
NÃO FAZ MENÇÃO A EQUIPAMENTOS
ELETRÔNICOS. EM TESE, NÃO ADMITE.
NNHHOO 0066//22000022 -- FFUUNNDDAACCEENNTTRROO
ADMITE EQUIPAMENTOS ELETRÔNICOS,
PORÉM, EXIGE ESFERA DE 152,4mm.
ADMITE EQUIPAMENTOS ELETRÔNICOS,
PORÉM, EXIGE ESFERA DE 152,4mm.

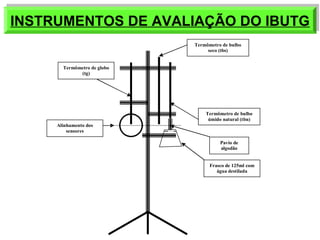

87. INSTRUMENTOS INSTRUMENTOS DDEE AAVVAALLIIAAÇÇÃÃOO DDOO IIBBUUTTGG
Termômetro de globo
(tg)
Termômetro de bulbo
seco (tbs)
Termômetro de bulbo
úmido natural (tbn)
Alinhamento dos
sensores
Pavio de
algodão
Frasco de 125ml com
água destilada

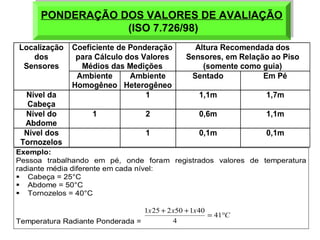

89. PONDERAÇÃO DOS VALORES DE AVALIAÇÃO
PONDERAÇÃO DOS VALORES DE AVALIAÇÃO
(ISO 7.726/98)
(ISO 7.726/98)
Localização
dos
Sensores
Coeficiente de Ponderação
para Cálculo dos Valores
Médios das Medições
Altura Recomendada dos
Sensores, em Relação ao Piso
(somente como guia)
Ambiente
Homogêneo
Ambiente
Heterogêneo
Sentado Em Pé
Nível da
Cabeça
1 1,1m 1,7m
Nível do
Abdome
1 2 0,6m 1,1m
Nível dos
Tornozelos
1 0,1m 0,1m
Exemplo:
Pessoa trabalhando em pé, onde foram registrados valores de temperatura
radiante média diferente em cada nível:
Cabeça = 25°C
Abdome = 50°C
Tornozelos = 40°C
Temperatura Radiante Ponderada =
x + x + x = °C 41
1 25 2 50 1 40
4

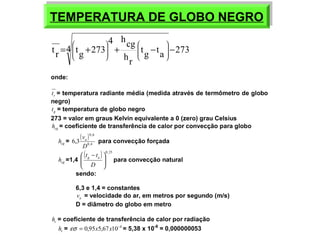

90. TEMPERATURA TEMPERATURA DDEE GGLLOOBBOO NNEEGGRROO
4 hcg
ö
æ
ö
æ
4 tg ta 273
t r = tg +273 + - - ÷ ÷
hr
ø
ç ç
è
÷ ÷
ø
ç ç
è
onde:
r t = temperatura radiante média (medida através de termômetro de globo
negro)
g t = temperatura de globo negro
273 = valor em graus Kelvin equivalente a 0 (zero) grau Celsius
cg h = coeficiente de transferência de calor por convecção para globo
cg h = ( )
0,6
va para convecção forçada
0,4
6,3
D
cg h =1,4 ( ) 0,25
t tg a ö
para convecção natural
÷ ÷ø
ç çè æ -
D
sendo:
6,3 e 1,4 = constantes
a v = velocidade do ar, em metros por segundo (m/s)
D = diâmetro do globo em metro
r h = coeficiente de transferência de calor por radiação
r h = es = 0,95x5,67x10-8 = 5,38 x 10-8 = 0,000000053

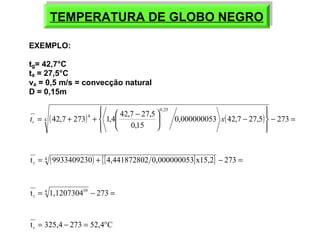

91. TEMPERATURA TEMPERATURA DDEE GGLLOOBBOO NNEEGGRROO
ïþ
ïý ü
EXEMPLO:
tg= 42,7°C
ta = 27,5°C
va = 0,5 m/s = convecção natural
D = 0,15m
ïî
ïí ì
= + + æ - 0,000000053 42,7 27,5 273
ö çè
42,7 273 1,4 42,7 27,5 4
( ) ( ) - =
- ÷ø
0,15
0,25
t 4 x r
t = 4 (9933409230) + {[4,441872802 0,000000053]x15,2} - 273 =
r
t = 4 1,120730410 - 273 =
r
t 325,4 273 52,4 C r = - = °

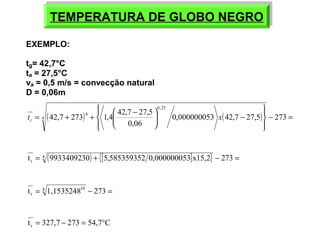

92. TEMPERATURA TEMPERATURA DDEE GGLLOOBBOO NNEEGGRROO
EXEMPLO:
tg= 42,7°C
ta = 27,5°C
va = 0,5 m/s = convecção natural
D = 0,06m
ïþ
ïý ü
ïî
ïí ì
= + + æ - 0,000000053 42,7 27,5 273
ö çè
42,7 273 1,4 42,7 27,5 4
( ) ( ) - =
- ÷ø
0,06
0,25
t 4 x r
t = 4 (9933409230) + {[5,585359352 0,000000053]x15,2} - 273 =
r
t = 4 1,153524810 - 273 =
r
t 327,7 273 54,7 C r = - = °

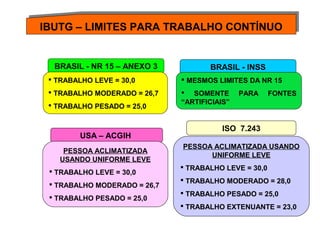

93. IBUTG – LIMITES PARA IBUTG – LIMITES PARA TTRRAABBAALLHHOO CCOONNTTÍÍNNUUOO
BRASIL - NR 15 – ANEXO 3
TRABALHO LEVE = 30,0
TRABALHO MODERADO = 26,7
TRABALHO PESADO = 25,0
USA – ACGIH
PESSOA ACLIMATIZADA
USANDO UNIFORME LEVE
TRABALHO LEVE = 30,0
TRABALHO MODERADO = 26,7
TRABALHO PESADO = 25,0
BRASIL - INSS
MESMOS LIMITES DA NR 15
SOMENTE PARA FONTES
“ARTIFICIAIS”
ISO 7.243
PESSOA ACLIMATIZADA USANDO
UNIFORME LEVE
TRABALHO LEVE = 30,0
TRABALHO MODERADO = 28,0
TRABALHO PESADO = 25,0
TRABALHO EXTENUANTE = 23,0

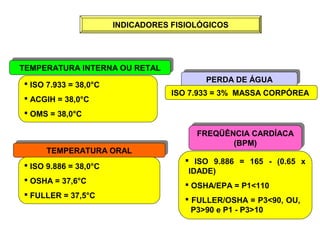

94. INDICADORES FISIOLÓGICOS
TTEEMMPPEERRAATTUURRAA I NINTTEERRNNAA O OUU R REETTAALL
ISO 7.933 = 38,0°C
ACGIH = 38,0°C
OMS = 38,0°C
TTEEMMPPEERRAATTUURRAA O ORRAALL
ISO 9.886 = 38,0°C
OSHA = 37,6°C
FULLER = 37,5°C
PPEERRDDAA D DEE Á ÁGGUUAA
ISO 7.933 = 3% MASSA CORPÓREA
FREQÜÊNCIA CARDÍACA
FREQÜÊNCIA CARDÍACA
(BPM)
(BPM)
ISO 9.886 = 165 - (0.65 x
IDADE)
OSHA/EPA = P1<110
FULLER/OSHA = P3<90, OU,
P3>90 e P1 - P3>10

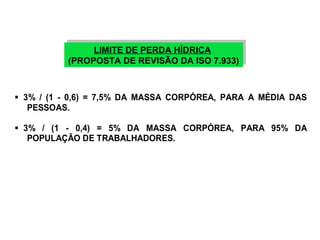

95. LIMITE DE PERDA HÍDRICA
LIMITE DE PERDA HÍDRICA
(PROPOSTA DE REVISÃO DA ISO 7.933)
(PROPOSTA DE REVISÃO DA ISO 7.933)
3% / (1 - 0,6) = 7,5% DA MASSA CORPÓREA, PARA A MÉDIA DAS
PESSOAS.
3% / (1 - 0,4) = 5% DA MASSA CORPÓREA, PARA 95% DA
POPULAÇÃO DE TRABALHADORES.
96.

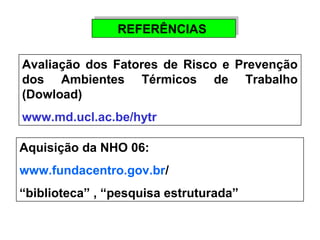

97. RREEFFEERRÊÊNNCCIIAASS
Avaliação dos Fatores de Risco e Prevenção
dos Ambientes Térmicos de Trabalho
(Dowload)
www.md.ucl.ac.be/hytr
Aquisição da NHO 06:
www.fundacentro.gov.br/
“biblioteca” , “pesquisa estruturada”
99. FRIO

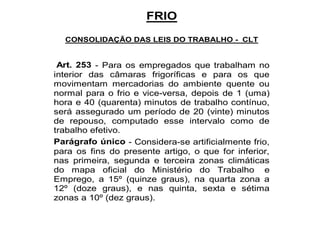

CONSOLIDAÇÃO DAS LEIS DO TRABALHO - CLT
Art. 253 - Para os empregados que trabalham no
interior das câmaras frigoríficas e para os que
movimentam mercadorias do ambiente quente ou
normal para o frio e vice-versa, depois de 1 (uma)
hora e 40 (quarenta) minutos de trabalho contínuo,
será assegurado um período de 20 (vinte) minutos
de repouso, computado esse intervalo como de
trabalho efetivo.
Parágrafo único - Considera-se artificialmente frio,
para os fins do presente artigo, o que for inferior,
nas primeira, segunda e terceira zonas climáticas
do mapa oficial do Ministério do Trabalho e
Emprego, a 15º (quinze graus), na quarta zona a
12º (doze graus), e nas quinta, sexta e sétima
zonas a 10º (dez graus).

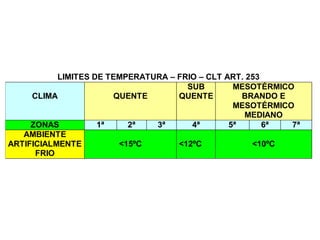

100. LIMITES DE TEMPERATURA – FRIO – CLT ART. 253
CLIMA
QUENTE
SUB
QUENTE
MESOTÉRMICO
BRANDO E
MESOTÉRMICO
MEDIANO
ZONAS 1ª 2ª 3ª 4ª 5ª 6ª 7ª
AMBIENTE
ARTIFICIALMENTE
FRIO
<15ºC
<12ºC
<10ºC
