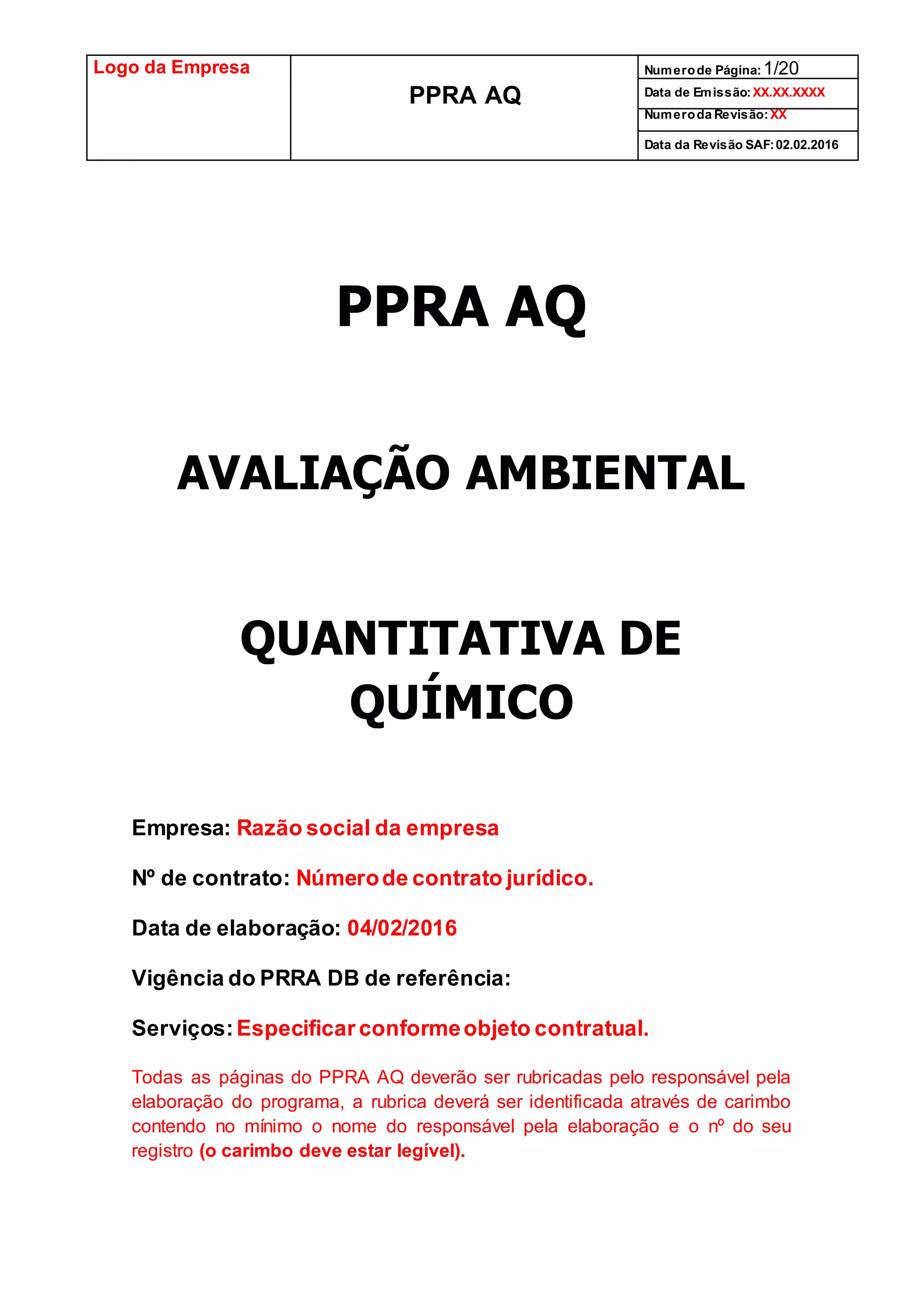

Ppra aq químico rev000 15.09.2016

Logo da Empresa
PPRA AQ
Numerode Página:1/20
Data de Emissão:XX.XX.XXXX
Numeroda Revisão:XX
Data da Revisão SAF:02.02.2016
PPRA AQ
AVALIAÇÃO AMBIENTAL
QUANTITATIVA DE
QUÍMICO
Empresa: Razão social da empresa
Nº de contrato: Númerode contrato jurídico.
Data de elaboração: 04/02/2016
Vigência do PRRA DB de referência:
Serviços:Especificar conformeobjeto contratual.
Todas as páginas do PPRA AQ deverão ser rubricadas pelo responsável pela
elaboração do programa, a rubrica deverá ser identificada através de carimbo
contendo no mínimo o nome do responsável pela elaboração e o nº do seu
registro (o carimbo deve estar legível).

Logo da Empresa
PPRA AQ

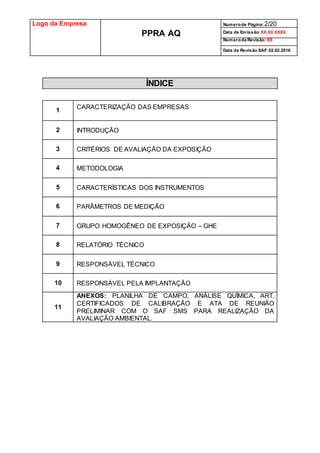

ÍNDICE
1
CARACTERIZAÇÃO DAS EMPRESAS
2 INTRODUÇÃO
3 CRITÉRIOS DE AVALIAÇÃO DA EXPOSIÇÃO
4 METODOLOGIA
5 CARACTERÍSTICAS DOS INSTRUMENTOS
6 PARÂMETROS DE MEDIÇÃO
7 GRUPO HOMOGÊNEO DE EXPOSIÇÃO – GHE
8 RELATÓRIO TÉCNICO

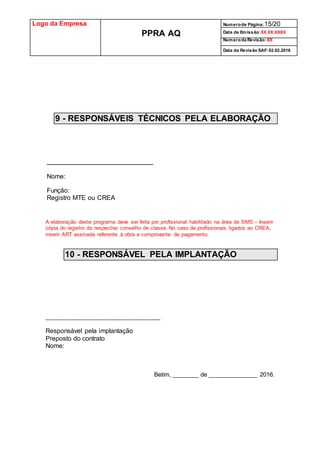

9 RESPONSÁVEL TÉCNICO
10 RESPONSÁVEL PELA IMPLANTAÇÃO
11

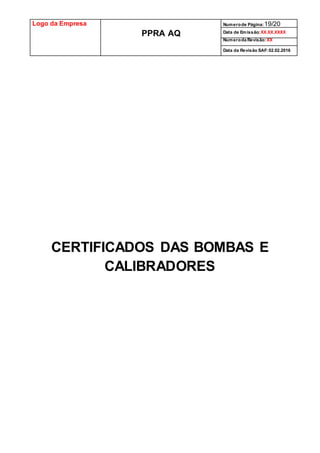

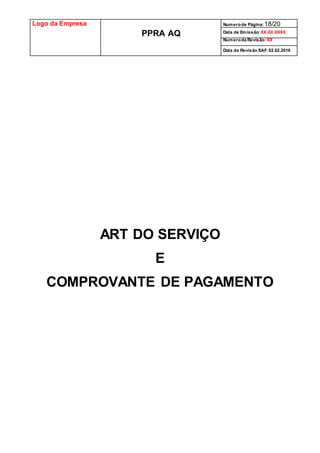

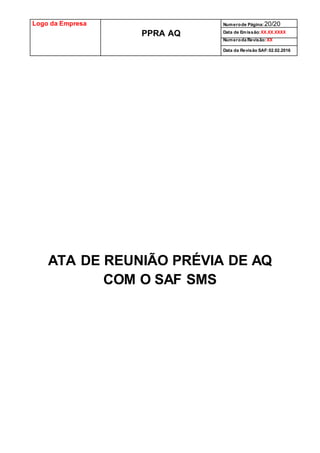

ANEXOS: PLANILHA DE CAMPO, ANÁLISE QUÍMICA, ART,
CERTIFICADOS DE CALIBRAÇÃO E ATA DE REUNIÃO
PRELIMINAR COM O SAF SMS PARA REALIZAÇÃO DA
AVALIAÇÃO AMBIENTAL.

Logo da Empresa
PPRA AQ

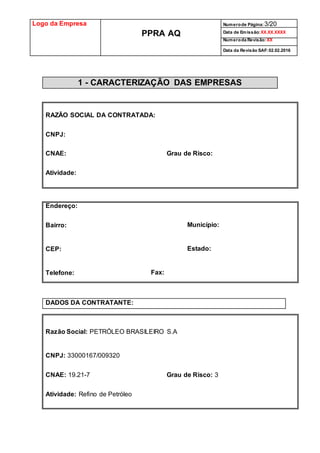

1 - CARACTERIZAÇÃO DAS EMPRESAS
RAZÃO SOCIAL DA CONTRATADA:
CNPJ:
CNAE: Grau de Risco:
Atividade:
Endereço:
Bairro: Município:
CEP: Estado:
Telefone: Fax:
DADOS DA CONTRATANTE:
Razão Social: PETRÓLEO BRASILEIRO S.A
CNPJ: 33000167/009320
CNAE: 19.21-7 Grau de Risco: 3
Atividade: Refino de Petróleo

Logo da Empresa
PPRA AQ

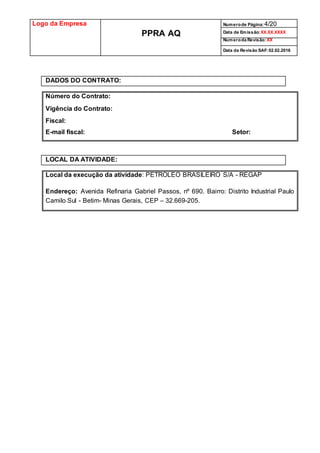

DADOS DO CONTRATO:
Número do Contrato:
Vigência do Contrato:
Fiscal:
E-mail fiscal: Setor:
LOCAL DA ATIVIDADE:
Local da execução da atividade: PETROLEO BRASILEIRO S/A - REGAP
Endereço: Avenida Refinaria Gabriel Passos, nº 690. Bairro: Distrito Industrial Paulo
Camilo Sul - Betim- Minas Gerais, CEP – 32.669-205.

Logo da Empresa
PPRA AQ

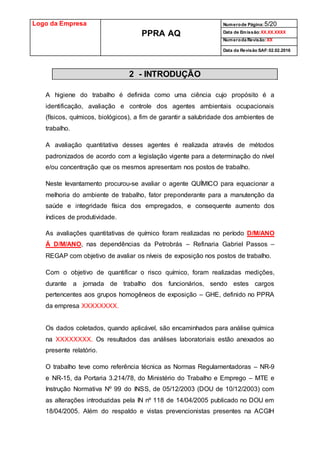

2 - INTRODUÇÃO
A higiene do trabalho é definida como uma ciência cujo propósito é a
identificação, avaliação e controle dos agentes ambientais ocupacionais
(físicos, químicos, biológicos), a fim de garantir a salubridade dos ambientes de
trabalho.
A avaliação quantitativa desses agentes é realizada através de métodos
padronizados de acordo com a legislação vigente para a determinação do nível
e/ou concentração que os mesmos apresentam nos postos de trabalho.
Neste levantamento procurou-se avaliar o agente QUÍMICO para equacionar a
melhoria do ambiente de trabalho, fator preponderante para a manutenção da
saúde e integridade física dos empregados, e consequente aumento dos
índices de produtividade.
As avaliações quantitativas de químico foram realizadas no período D/M/ANO
Á D/M/ANO, nas dependências da Petrobrás – Refinaria Gabriel Passos –
REGAP com objetivo de avaliar os níveis de exposição nos postos de trabalho.
Com o objetivo de quantificar o risco químico, foram realizadas medições,
durante a jornada de trabalho dos funcionários, sendo estes cargos
pertencentes aos grupos homogêneos de exposição – GHE, definido no PPRA
da empresa XXXXXXXX.
Os dados coletados, quando aplicável, são encaminhados para análise química
na XXXXXXXX. Os resultados das análises laboratoriais estão anexados ao
presente relatório.
O trabalho teve como referência técnica as Normas Regulamentadoras – NR-9
e NR-15, da Portaria 3.214/78, do Ministério do Trabalho e Emprego – MTE e
Instrução Normativa Nº 99 do INSS, de 05/12/2003 (DOU de 10/12/2003) com
as alterações introduzidas pela IN nº 118 de 14/04/2005 publicado no DOU em
18/04/2005. Além do respaldo e vistas prevencionistas presentes na ACGIH

Logo da Empresa
PPRA AQ

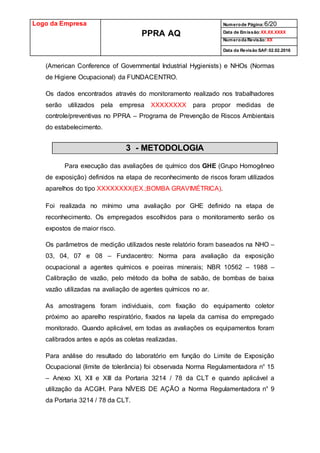

(American Conference of Governmental Industrial Hygienists) e NHOs (Normas
de Higiene Ocupacional) da FUNDACENTRO.
Os dados encontrados através do monitoramento realizado nos trabalhadores
serão utilizados pela empresa XXXXXXXX para propor medidas de
controle/preventivas no PPRA – Programa de Prevenção de Riscos Ambientais
do estabelecimento.
3 - METODOLOGIA
Para execução das avaliações de químico dos GHE (Grupo Homogêneo
de exposição) definidos na etapa de reconhecimento de riscos foram utilizados
aparelhos do tipo XXXXXXXX(EX.;BOMBA GRAVIMÉTRICA).
Foi realizada no mínimo uma avaliação por GHE definido na etapa de
reconhecimento. Os empregados escolhidos para o monitoramento serão os
expostos de maior risco.
Os parâmetros de medição utilizados neste relatório foram baseados na NHO –
03, 04, 07 e 08 – Fundacentro: Norma para avaliação da exposição
ocupacional a agentes químicos e poeiras minerais; NBR 10562 – 1988 –
Calibração de vazão, pelo método da bolha de sabão, de bombas de baixa
vazão utilizadas na avaliação de agentes químicos no ar.
As amostragens foram individuais, com fixação do equipamento coletor
próximo ao aparelho respiratório, fixados na lapela da camisa do empregado
monitorado. Quando aplicável, em todas as avaliações os equipamentos foram
calibrados antes e após as coletas realizadas.
Para análise do resultado do laboratório em função do Limite de Exposição
Ocupacional (limite de tolerância) foi observada Norma Regulamentadora n° 15
– Anexo XI, XII e XIII da Portaria 3214 / 78 da CLT e quando aplicável a
utilização da ACGIH. Para NÍVEIS DE AÇÃO a Norma Regulamentadora n° 9
da Portaria 3214 / 78 da CLT.

Logo da Empresa
PPRA AQ

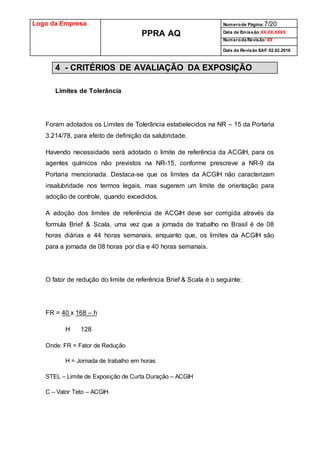

4 - CRITÉRIOS DE AVALIAÇÃO DA EXPOSIÇÃO
Limites de Tolerância
Foram adotados os Limites de Tolerância estabelecidos na NR – 15 da Portaria
3.214/78, para efeito de definição da salubridade.
Havendo necessidade será adotado o limite de referência da ACGIH, para os
agentes químicos não previstos na NR-15, conforme prescreve a NR-9 da
Portaria mencionada. Destaca-se que os limites da ACGIH não caracterizam
insalubridade nos termos legais, mas sugerem um limite de orientação para
adoção de controle, quando excedidos.
A adoção dos limites de referência de ACGIH deve ser corrigida através da
formula Brief & Scala, uma vez que a jornada de trabalho no Brasil é de 08
horas diárias e 44 horas semanais, enquanto que, os limites da ACGIH são
para a jornada de 08 horas por dia e 40 horas semanais.
O fator de redução do limite de referência Brief & Scala é o seguinte:
FR = 40 x 168 – h
H 128
Onde: FR = Fator de Redução
H = Jornada de trabalho em horas
STEL – Limite de Exposição de Curta Duração – ACGIH
C – Valor Teto – ACGIH

Logo da Empresa
PPRA AQ
TWA – Limite Média Ponderada de Tempo – ACGIH (O Limite de Referência
deverá ser convertido na tabela 1 para a jornada brasileira de acordo com a
escala de Brief & Scala).
A Tabela 1 registra os Limites de Tolerância – LT NR-15 e / ou Limites de
Referência – LR ACGIH.
Tabela 1
Agente
LT – NR 15 LR - ACGIH
Limite de tolerância TWA
Limite de
tolerância
Valor Máximo ou
Teto
TWA
TWA
corrigido
(Brief & Scala)
STEL
ou C
Óleo Mineral NA NA 5,0 NA
Ácido Sulfúrico
Dióxido de Carbono
Monóxido de
Carbono
Cloreto de Zinco
Fumos Negros
Hidróxido de Sódio
Cianeto de
Hidrogênio

Logo da Empresa
PPRA AQ

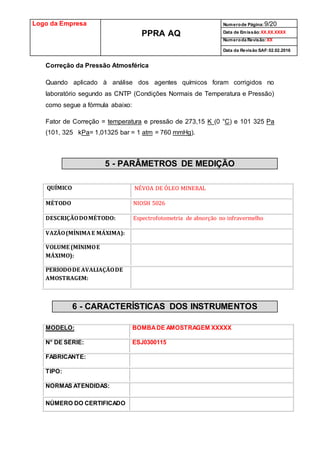

Correção da Pressão Atmosférica
Quando aplicado à análise dos agentes químicos foram corrigidos no
laboratório segundo as CNTP (Condições Normais de Temperatura e Pressão)
como segue a fórmula abaixo:
Fator de Correção = temperatura e pressão de 273,15 K (0 °C) e 101 325 Pa
(101, 325 kPa= 1,01325 bar = 1 atm = 760 mmHg).
5 - PARÂMETROS DE MEDIÇÃO
QUÍMICO NÉVOA DE ÓLEO MINERAL
MÉTODO NIOSH 5026
DESCRIÇÃODOMÉTODO: Espectrofotometria de absorção no infravermelho
VAZÃO(MÍNIMAE MÁXIMA):
VOLUME (MÍNIMOE
MÁXIMO):
PERÍODODE AVALIAÇÃODE
AMOSTRAGEM:
6 - CARACTERÍSTICAS DOS INSTRUMENTOS
MODELO: BOMBADE AMOSTRAGEM XXXXX
N° DE SÉRIE: ESJ0300115
FABRICANTE:
TIPO:
NORMAS ATENDIDAS:
NÚMERO DO CERTIFICADO

Logo da Empresa
PPRA AQ

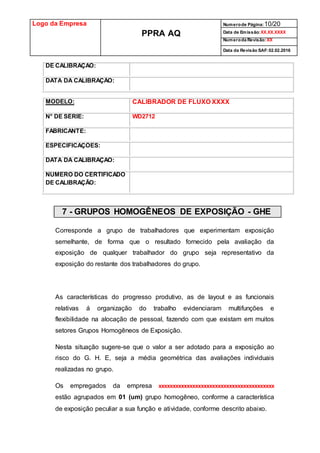

DE CALIBRAÇÃO:
DATA DA CALIBRAÇÃO:
MODELO: CALIBRADOR DE FLUXO XXXX
N° DE SÉRIE: WD2712
FABRICANTE:
ESPECIFICAÇÕES:
DATA DA CALIBRAÇÃO:
NÚMERO DO CERTIFICADO
DE CALIBRAÇÃO:
7 - GRUPOS HOMOGÊNEOS DE EXPOSIÇÃO - GHE
Corresponde a grupo de trabalhadores que experimentam exposição
semelhante, de forma que o resultado fornecido pela avaliação da
exposição de qualquer trabalhador do grupo seja representativo da
exposição do restante dos trabalhadores do grupo.
As características do progresso produtivo, as de layout e as funcionais
relativas á organização do trabalho evidenciaram multifunções e
flexibilidade na alocação de pessoal, fazendo com que existam em muitos
setores Grupos Homogêneos de Exposição.
Nesta situação sugere-se que o valor a ser adotado para a exposição ao
risco do G. H. E, seja a média geométrica das avaliações individuais
realizadas no grupo.
Os empregados da empresa xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
estão agrupados em 01 (um) grupo homogêneo, conforme a característica
de exposição peculiar a sua função e atividade, conforme descrito abaixo.

Logo da Empresa
PPRA AQ

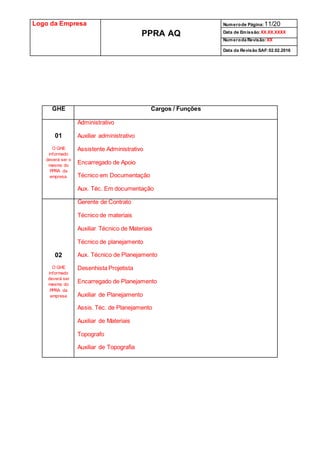

GHE Cargos / Funções
01
O GHE
informado
deverá ser o
mesmo do
PPRA da
empresa.
Administrativo
Auxiliar administrativo
Assistente Administrativo
Encarregado de Apoio
Técnico em Documentação
Aux. Téc. Em documentação
02
O GHE
informado
deverá ser
mesmo do
PPRA da
empresa
Gerente de Contrato
Técnico de materiais
Auxiliar Técnico de Materiais
Técnico de planejamento
Aux. Técnico de Planejamento
Desenhista Projetista
Encarregado de Planejamento
Auxiliar de Planejamento
Assis. Téc. de Planejamento
Auxiliar de Materiais
Topografo
Auxiliar de Topografia

Logo da Empresa
PPRA AQ
8 – RECOMENDAÇÕES GERAIS
Proteção Respiratória
Elaborar, implementar e acompanhar continuamente, o Programa de Proteção
Respiratória, de forma a garantir proteção efetiva aos empregados expostos a
50% do Limite de Tolerância ou do Valor de Referência da ACGIH.
Implementar um Programa de Avaliação Periódica do estágio de maturidade do
Programa de Proteção Respiratório baseado em técnicas de estatísticas de
observação e análise. Inclui-se neste Programa um treinamento específico para
uso correto do EPI, principalmente, quanto a informações sobre as limitações
do mesmo em relação à fixação e condutas individuais.
Para exposições onde os níveis de aerodispersóides possam eventualmente
ser superior aos Limites de Tolerância ou de Referência manter o uso de
proteção individual até que possível a implementação de medidas de controle
do agente na fonte ou na trajetória.

Logo da Empresa
PPRA AQ

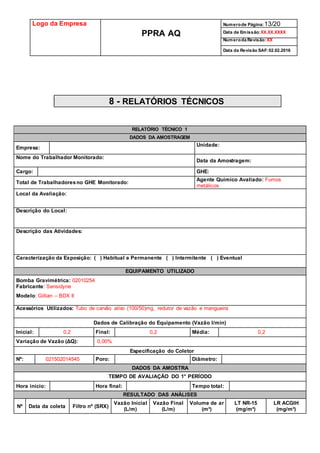

8 - RELATÓRIOS TÉCNICOS
RELATÓRIO TÉCNICO 1
DADOS DA AMOSTRAGEM
Empresa:
Unidade:
Nome do Trabalhador Monitorado:
Data da Amostragem:
Cargo: GHE:
Total de Trabalhadoresno GHE Monitorado:
Agente Químico Avaliado: Fumos
metálicos
Local da Avaliação:
Descrição do Local:
Descrição das Atividades:
Caracterização da Exposição: ( ) Habitual e Permanente ( ) Intermitente ( ) Eventual
EQUIPAMENTO UTILIZADO
Bomba Gravimétrica: 02010254
Fabricante: Sensidyne
Modelo: Gillian – BDX II
Acessórios Utilizados: Tubo de carvão ativo (100/50)mg, redutor de vazão e mangueira
Dados de Calibração do Equipamento (Vazão l/min)
Inicial: 0,2 Final: 0,2 Média: 0,2
Variação de Vazão (ΔQ): 0,00%
Especificação do Coletor
Nº: 021502014545 Poro: Diâmetro:
DADOS DA AMOSTRA
TEMPO DE AVALIAÇÃO DO 1° PERÍODO
Hora início: Hora final: Tempo total:
RESULTADO DAS ANÁLISES
Nº Data da coleta Filtro nº (SRX)
Vazão Inicial
(L/m)
Vazão Final
(L/m)
Volume de ar
(m³)
LT NR-15
(mg/m³)
LR ACGIH
(mg/m³)

Logo da Empresa
PPRA AQ

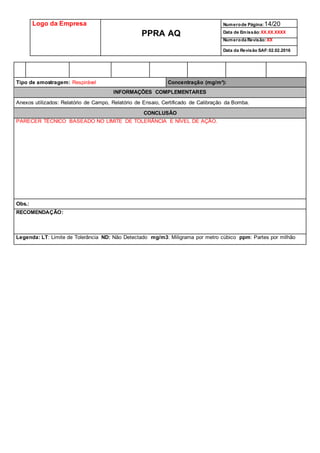

Tipo de amostragem: Respirável Concentração (mg/m³):
INFORMAÇÕES COMPLEMENTARES
Anexos utilizados: Relatório de Campo, Relatório de Ensaio, Certificado de Calibração da Bomba.
CONCLUSÃO
PARECER TÉCNICO BASEADO NO LIMITE DE TOLERÂNCIA E NÍVEL DE AÇÃO.
Obs.:
RECOMENDAÇÃO:
Legenda: LT: Limite de Tolerância ND: Não Detectado mg/m3: Miligrama por metro cúbico ppm: Partes por milhão

Logo da Empresa
PPRA AQ
9 - RESPONSÁVEIS TÉCNICOS PELA ELABORAÇÃO
____________________________________________
Nome:
Função:
Registro MTE ou CREA
A elaboração deste programa deve ser feita por profissional habilitado na área de SMS – Inserir
cópia do registro do respectivo conselho de classe. No caso de profissionais ligados ao CREA,
inserir ART assinada referente à obra e comprovante de pagamento.
10 - RESPONSÁVEL PELA IMPLANTAÇÃO
____________________________________________________
Responsável pela implantação
Preposto do contrato
Nome:
Betim, ________ de _______________ 2016.

Logo da Empresa
PPRA AQ
11 - ANEXOS

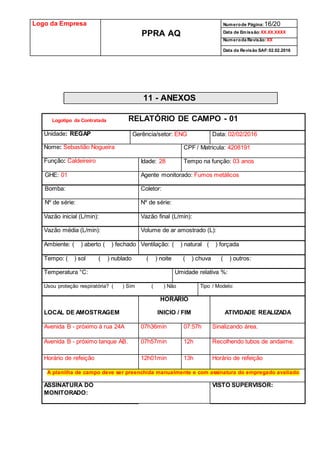

RELATÓRIO DE CAMPO - 01
Unidade: REGAP Gerência/setor: ENG Data: 02/02/2016
Nome: Sebastião Nogueira CPF / Matricula: 4208191
Função: Caldeireiro Idade: 28 Tempo na função: 03 anos
GHE: 01 Agente monitorado: Fumos metálicos
Bomba: Coletor:
Nº de série: Nº de série:
Vazão inicial (L/min): Vazão final (L/min):
Vazão média (L/min): Volume de ar amostrado (L):
Ambiente: ( ) aberto ( ) fechado Ventilação: ( ) natural ( ) forçada
Tempo: ( ) sol ( ) nublado ( ) noite ( ) chuva ( ) outros:
Temperatura °C: Umidade relativa %:
Usou proteção respiratória? ( ) Sim ( ) Não Tipo / Modelo:
LOCAL DE AMOSTRAGEM
HORÁRIO
INICIO / FIM ATIVIDADE REALIZADA
Avenida B - próximo à rua 24A 07h36min 07:57h Sinalizando área.
Avenida B - próximo tanque AB. 07h57min 12h Recolhendo tubos de andaime.
Horário de refeição 12h01min 13h Horário de refeição
A planilha de campo deve ser preenchida manualmente e com assinatura do empregado avaliado
ASSINATURA DO
MONITORADO:
VISTO SUPERVISOR:
Logotipo da Contratada

Logo da Empresa
PPRA AQ
RESPONSÁVEL PELO MONITORAMENTO: Nome e assinatura
ANÁLISE QUÍMICA
LABORATORIAL
GHE 01
CALDEIREIRO

Logo da Empresa
PPRA AQ
ART DO SERVIÇO
E
COMPROVANTE DE PAGAMENTO

Logo da Empresa
PPRA AQ
CERTIFICADOS DAS BOMBAS E
CALIBRADORES

Logo da Empresa
PPRA AQ
ATA DE REUNIÃO PRÉVIA DE AQ
COM O SAF SMS

Ppra aq químico rev000 15.09.2016

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Ppra aq químico rev000 15.09.2016

Ppra aq químico rev000 15.09.2016
