O documento aborda a corrosão e a importância do controle estatístico de processos na garantia da qualidade dos produtos. A corrosão é definida como um fenômeno natural, cujas consequências podem afetar a qualidade e a viabilidade econômica dos produtos, e o controle estatístico visa minimizar variações que comprometam a qualidade. O texto também detalha métodos de prevenção e controle da corrosão e enfatiza a necessidade de entender seus mecanismos para um manejo adequado.

1. DIRETOR TÉCNICO: ALOYSIO DE AGUIAR
VERSÃO REVISADA E ATUALIZADA: 2018
A CORROSÃO NA GARANTIA DA QUALIDADE
E O CONTROLE ESTATÍTICO DO PROCESSO - CEP
1

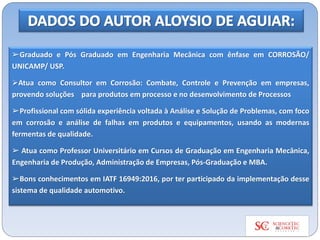

2. AUTOR: ALOYSIO DE AGUIAR
➢Graduado e Pós Graduado em Engenharia Mecânica com ênfase em CORROSÃO/
UNICAMP/ USP.
➢Atua como Consultor em Corrosão: Combate, Controle e Prevenção em empresas,
provendo soluções para produtos em processo e no desenvolvimento de Processos
➢Profissional com sólida experiência voltada à Análise e Solução de Problemas, com
foco em corrosão e análise de falhas em produtos e equipamentos, usando as modernas
fermentas de qualidade.
➢ Atua como Professor Universitário em Cursos de Graduação em Engenharia Mecânica,
Engenharia de Produção, Administração de Empresas, Pós-Graduação e MBA.
➢Bons conhecimentos em IATF 16949:2016, por ter participado da implementação
desse sistema de qualidade automotivo.
2

3. ALGUMA INFORMAÇÕES MUITO ÚTEIS QUANTO AOS
PROBLEMAS DE QUALIDADE, DESVIOS DA QUALIDADE OU
NÃO QUALIDADE DE PRODUTOS.
3

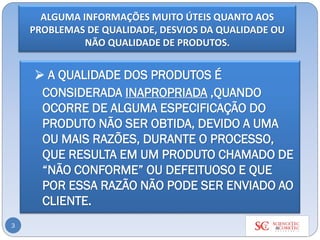

➢ A QUALIDADE DOS PRODUTOS É
CONSIDERADA INAPROPRIADA ,QUANDO
OCORRE DE ALGUMA ESPECIFICAÇÃO DO
PRODUTO NÃO SER OBTIDA, DEVIDO A UMA
OU MAIS RAZÕES, DURANTE O PROCESSO,
QUE RESULTA EM UM PRODUTO CHAMADO DE
“NÃO CONFORME” OU DEFEITUOSO E QUE
POR ESSA RAZÃO NÃO PODE SER ENVIADO AO
CLIENTE.

4. 4

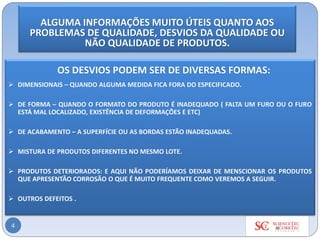

OS DESVIOS PODEM SER DE DIVERSAS FORMAS:
➢ DIMENSIONAIS – QUANDO ALGUMA MEDIDA FICA FORA DO ESPECIFICADO.
➢ DE FORMA – QUANDO O FORMATO DO PRODUTO É INADEQUADO ( FALTA UM FURO OU O FURO
ESTÁ MAL LOCALIZADO, EXISTÊNCIA DE DEFORMAÇÕES E ETC)
➢ DE ACABAMENTO – A SUPERFÍCIE OU AS BORDAS ESTÃO INADEQUADAS.
➢ MISTURA DE PRODUTOS DIFERENTES NO MESMO LOTE.
➢ PRODUTOS DETERIORADOS: E AQUI NÃO PODERÍAMOS DEIXAR DE MENSCIONAR OS PRODUTOS
QUE APRESENTÃO CORROSÃO O QUE É MUITO FREQUENTE COMO VEREMOS A SEGUIR.
➢ OUTROS DEFEITOS .
ALGUMA INFORMAÇÕES MUITO ÚTEIS QUANTO AOS
PROBLEMAS DE QUALIDADE, DESVIOS DA QUALIDADE OU
NÃO QUALIDADE DE PRODUTOS.

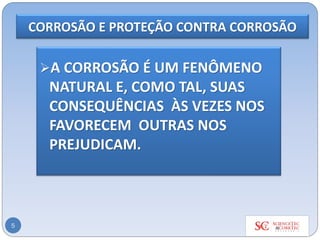

5. CORROSÃO E PROTEÇÃO CONTRA CORROSÃO
5
➢A CORROSÃO É UM FENÔMENO
NATURAL E, COMO TAL, SUAS
CONSEQUÊNCIAS ÀS VEZES NOS
FAVORECEM OUTRAS NOS
PREJUDICAM.

6. 6

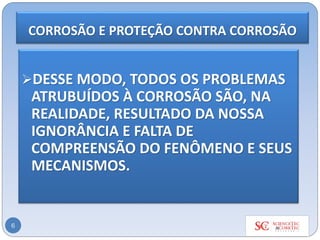

➢DESSE MODO, TODOS OS PROBLEMAS
ATRUBUÍDOS À CORROSÃO SÃO, NA
REALIDADE, RESULTADO DA NOSSA
IGNORÂNCIA E FALTA DE
COMPREENSÃO DO FENÔMENO E SEUS
MECANISMOS.
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

7. 7
➢CORROSÃO: Destruição de um
material, geralmente metálico,
através da interação química ou
eletroquímica do meio ambiente.
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

8. 8

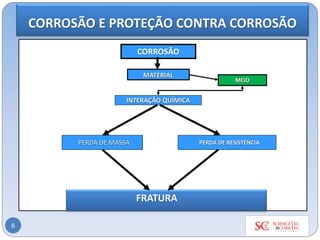

CORROSÃO
PERDA DE RESISTÊNCIAPERDA DE MASSA
INTERAÇÃO QUÍMICA
MATERIAL
FRATURA
MEIO
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

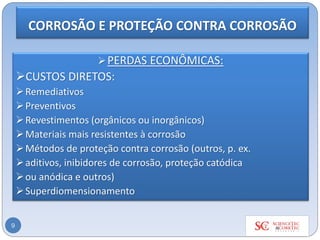

9. 9
➢PERDAS ECONÔMICAS:
➢CUSTOS DIRETOS:
➢Remediativos
➢Preventivos
➢Revestimentos (orgânicos ou inorgânicos)
➢Materiais mais resistentes à corrosão
➢Métodos de proteção contra corrosão (outros, p. ex.
➢aditivos, inibidores de corrosão, proteção catódica
➢ou anódica e outros)
➢Superdiomensionamento
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

10. 10

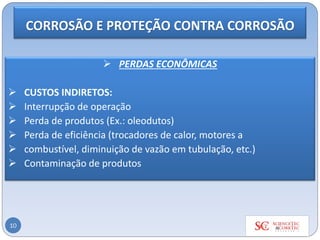

➢ PERDAS ECONÔMICAS
➢ CUSTOS INDIRETOS:
➢ Interrupção de operação
➢ Perda de produtos (Ex.: oleodutos)
➢ Perda de eficiência (trocadores de calor, motores a
➢ combustível, diminuição de vazão em tubulação, etc.)
➢ Contaminação de produtos
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

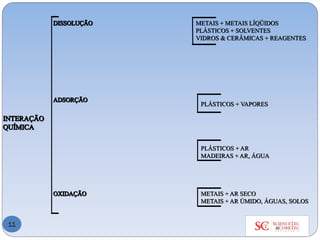

11. METAIS + AR SECO
METAIS + AR ÚMIDO, ÁGUAS, SOLOS
PLÁSTICOS + AR
MADEIRAS + AR, ÁGUA
PLÁSTICOS + VAPORES
METAIS + METAIS LÍQÜIDOS
PLÁSTICOS + SOLVENTES
VIDROS & CERÂMICAS + REAGENTES

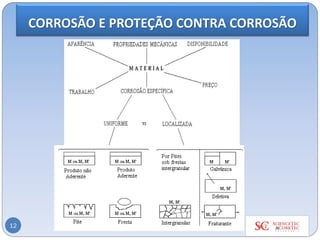

12. 12
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

13. 13

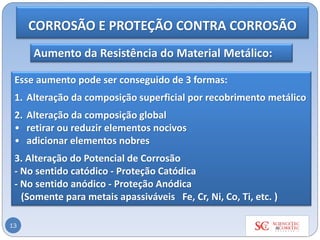

Aumento da Resistência do Material Metálico:
Esse aumento pode ser conseguido de 3 formas:
1. Alteração da composição superficial por recobrimento metálico
2. Alteração da composição global
• retirar ou reduzir elementos nocivos
• adicionar elementos nobres
3. Alteração do Potencial de Corrosão
- No sentido catódico - Proteção Catódica
- No sentido anódico - Proteção Anódica
(Somente para metais apassiváveis Fe, Cr, Ni, Co, Ti, etc. )
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

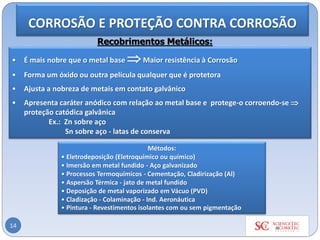

14. 14
Recobrimentos Metálicos:
• É mais nobre que o metal base Maior resistência à Corrosão
• Forma um óxido ou outra película qualquer que é protetora
• Ajusta a nobreza de metais em contato galvânico
• Apresenta caráter anódico com relação ao metal base e protege-o corroendo-se 
proteção catódica galvânica
Ex.: Zn sobre aço
Sn sobre aço - latas de conserva
Métodos:
• Eletrodeposição (Eletroquímico ou químico)
• Imersão em metal fundido - Aço galvanizado
• Processos Termoquímicos - Cementação, Cladirização (Al)
• Aspersão Térmica - jato de metal fundido
• Deposição de metal vaporizado em Vácuo (PVD)
• Cladização - Colaminação - Ind. Aeronáutica
• Pintura - Revestimentos isolantes com ou sem pigmentação
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

15. 15

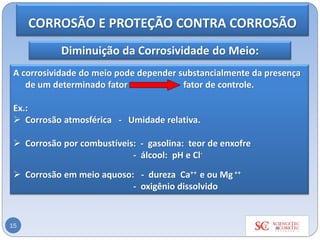

Diminuição da Corrosividade do Meio:
A corrosividade do meio pode depender substancialmente da presença
de um determinado fator fator de controle.
Ex.:
➢ Corrosão atmosférica - Umidade relativa.
➢ Corrosão por combustíveis: - gasolina: teor de enxofre
- álcool: pH e Cl-
➢ Corrosão em meio aquoso: - dureza Ca++ e ou Mg ++
- oxigênio dissolvido
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

16. 16
Inibidores de Corrosão:
➢ Os apassivadores devem sempre ser usados acima de uma
concentração igual ou superior a um valor crítico .
➢ Valores menores impedem uma apassivação homogênea de toda a
superfície  corrosão por pites.
➢ Outros indicadores, tais como os orgânicos tem a ação ou
mecanismo pouco conhecido.
➢ Mecanismo mais aceito  Adsorção.
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

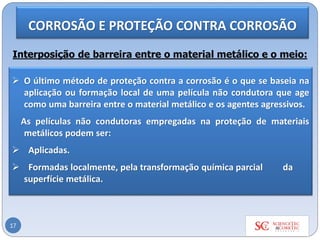

17. 17
Interposição de barreira entre o material metálico e o meio:
➢ O último método de proteção contra a corrosão é o que se baseia na
aplicação ou formação local de uma película não condutora que age
como uma barreira entre o material metálico e os agentes agressivos.
As películas não condutoras empregadas na proteção de materiais
metálicos podem ser:
➢ Aplicadas.
➢ Formadas localmente, pela transformação química parcial da
superfície metálica.
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

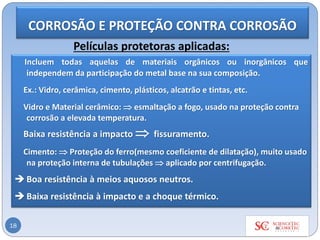

18. 18
Películas protetoras aplicadas:
Incluem todas aquelas de materiais orgânicos ou inorgânicos que
independem da participação do metal base na sua composição.
Ex.: Vidro, cerâmica, cimento, plásticos, alcatrão e tintas, etc.
Vidro e Material cerâmico:  esmaltação a fogo, usado na proteção contra
corrosão a elevada temperatura.
Baixa resistência a impacto  fissuramento.
Cimento:  Proteção do ferro(mesmo coeficiente de dilatação), muito usado
na proteção interna de tubulações  aplicado por centrifugação.
 Boa resistência à meios aquosos neutros.
 Baixa resistência à impacto e a choque térmico.
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

19. 19

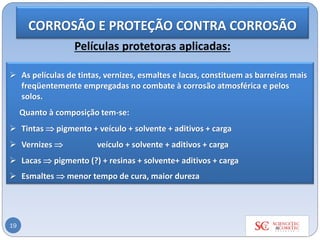

Películas protetoras aplicadas:
➢ As películas de tintas, vernizes, esmaltes e lacas, constituem as barreiras mais
freqüentemente empregadas no combate à corrosão atmosférica e pelos
solos.
Quanto à composição tem-se:
➢ Tintas  pigmento + veículo + solvente + aditivos + carga
➢ Vernizes  veículo + solvente + aditivos + carga
➢ Lacas  pigmento (?) + resinas + solvente+ aditivos + carga
➢ Esmaltes  menor tempo de cura, maior dureza
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

20. 20

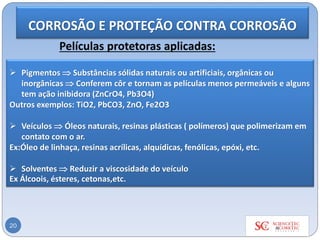

➢ Pigmentos  Substâncias sólidas naturais ou artificiais, orgânicas ou
inorgânicas  Conferem côr e tornam as películas menos permeáveis e alguns
tem ação inibidora (ZnCrO4, Pb3O4)
Outros exemplos: TiO2, PbCO3, ZnO, Fe2O3
➢ Veículos  Óleos naturais, resinas plásticas ( polímeros) que polimerizam em
contato com o ar.
Ex:Óleo de linhaça, resinas acrílicas, alquídicas, fenólicas, epóxi, etc.
➢ Solventes  Reduzir a viscosidade do veículo
Ex Álcoois, ésteres, cetonas,etc.
Películas protetoras aplicadas:
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

21. 21
CONCLUSÕES:
➢ A CORROSÃO É UM FENÔMENO NATURAL E, POR SER ASSIM,
ELA NÃO PODE SER CONSIDERADA BENÉFICA OU MALÉFICA.
➢ NINGUÉM DEVERIA SE PREOCUPAR COM O COMBATE À
CORROSÃO, MAS SIM EM PROCURAR ENTENDER MELHOR O
FENÔMENO.
➢ ENTENDER MELHOR A CORROSÃO E SEUS MECANISMOS É O
PONTO DE PARTIDA PARA SE VIVER COM ELA, APROVEITANDO
DOS SEUS INÚMEROS BENEFÍCIOS E EVITANDO TÉCNICAMENTE
OS SEUS DANOS.
CORROSÃO E PROTEÇÃO CONTRA CORROSÃO

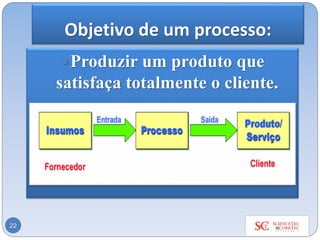

22. Objetivo de um processo:
Produzir um produto que
satisfaça totalmente o cliente.
22

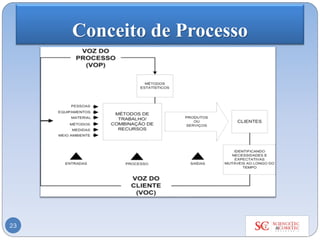

23. Conceito de Processo
23

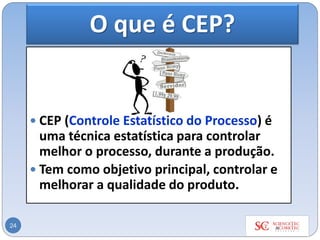

24. O que é CEP?
 CEP (Controle Estatístico do Processo) é
uma técnica estatística para controlar
melhor o processo, durante a produção.
 Tem como objetivo principal, controlar e
melhorar a qualidade do produto.
24

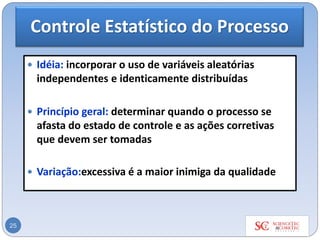

25. Controle Estatístico do Processo
 Idéia: incorporar o uso de variáveis aleatórias
independentes e identicamente distribuídas
 Princípio geral: determinar quando o processo se
afasta do estado de controle e as ações corretivas
que devem ser tomadas
 Variação:excessiva é a maior inimiga da qualidade
25

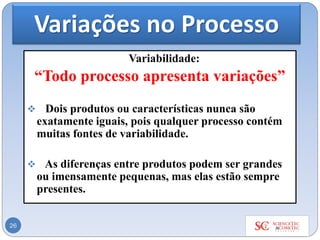

26. Variações no Processo
Variabilidade:
“Todo processo apresenta variações”
❖ Dois produtos ou características nunca são
exatamente iguais, pois qualquer processo contém
muitas fontes de variabilidade.
❖ As diferenças entre produtos podem ser grandes
ou imensamente pequenas, mas elas estão sempre
presentes.
26

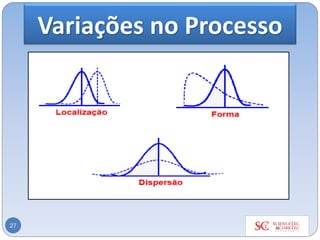

27. Variações no Processo
27

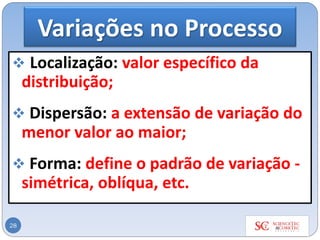

28. ❖ Localização: valor específico da
distribuição;
❖ Dispersão: a extensão de variação do
menor valor ao maior;
❖ Forma: define o padrão de variação -
simétrica, oblíqua, etc.
Variações no Processo
28

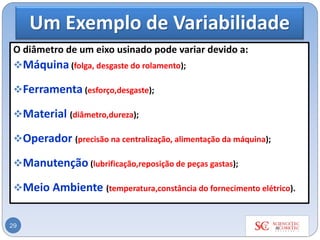

29. Um Exemplo de Variabilidade
O diâmetro de um eixo usinado pode variar devido a:
❖Máquina (folga, desgaste do rolamento);
❖Ferramenta (esforço,desgaste);
❖Material (diâmetro,dureza);
❖Operador (precisão na centralização, alimentação da máquina);
❖Manutenção (lubrificação,reposição de peças gastas);
❖Meio Ambiente (temperatura,constância do fornecimento elétrico).
29

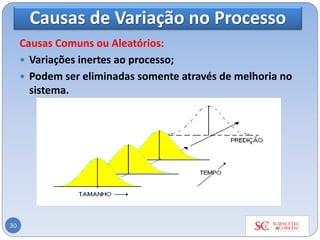

30. Causas de Variação no Processo
Causas Comuns ou Aleatórios:
 Variações inertes ao processo;
 Podem ser eliminadas somente através de melhoria no
sistema.
30

31. Causas Comuns :
❖Fonte de variação que afeta todos os valores individuais
do processo;
❖Um processo é dito sob controle ou estatisticamente
estável quando somente causas comuns estiverem
presentes e controladas.
Causas de Variação no Processo
31

32. Distribuição Normal
➢ Uma representação gráfica da distribuição de freqüências
dos resultados de medições, cuja largura representa o
intervalo em que a faixa dos valores observados (máximo -
mínimo) é dividida, e cuja altura representa o número de
observações ocorridas em cada intervalo (frequência).
➢ Fornece uma visão geral da média e do grau de dispersão.
Quando os pontos impressos são distribuídos simetricamente
em uma curva em forma de sino, denominamos de
distribuição normal.
32

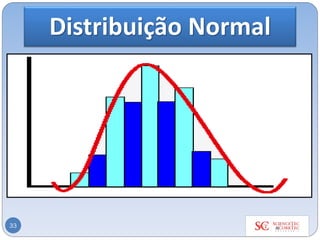

33. Distribuição Normal
33

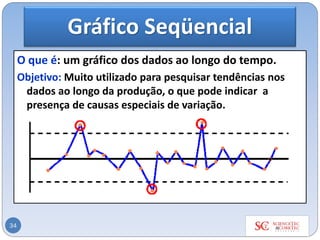

34. Gráfico Seqüencial
O que é: um gráfico dos dados ao longo do tempo.
Objetivo: Muito utilizado para pesquisar tendências nos
dados ao longo da produção, o que pode indicar a
presença de causas especiais de variação.
34

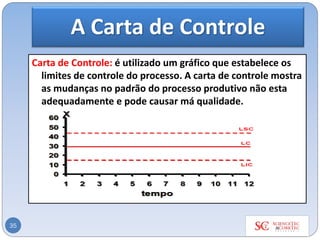

35. A Carta de Controle
Carta de Controle: é utilizado um gráfico que estabelece os
limites de controle do processo. A carta de controle mostra
as mudanças no padrão do processo produtivo não esta
adequadamente e pode causar má qualidade.
35

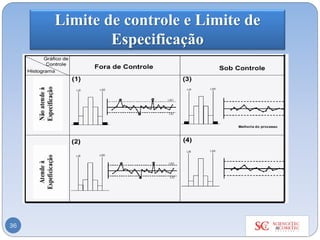

36. Limite de controle e Limite de
Especificação
36

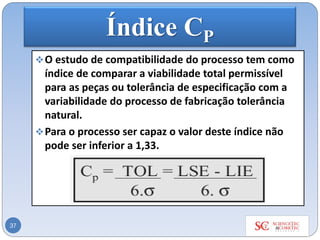

37. Índice CP
❖O estudo de compatibilidade do processo tem como
índice de comparar a viabilidade total permissível
para as peças ou tolerância de especificação com a
variabilidade do processo de fabricação tolerância
natural.
❖Para o processo ser capaz o valor deste índice não
pode ser inferior a 1,33.
37

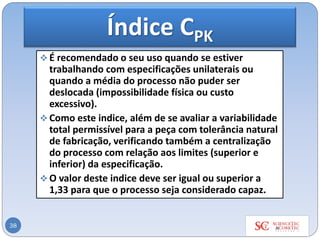

38. Índice CPK
❖ É recomendado o seu uso quando se estiver
trabalhando com especificações unilaterais ou
quando a média do processo não puder ser
deslocada (impossibilidade física ou custo
excessivo).
❖ Como este indice, além de se avaliar a variabilidade
total permissível para a peça com tolerância natural
de fabricação, verificando também a centralização
do processo com relação aos limites (superior e
inferior) da especificação.
❖ O valor deste indice deve ser igual ou superior a
1,33 para que o processo seja considerado capaz.
38

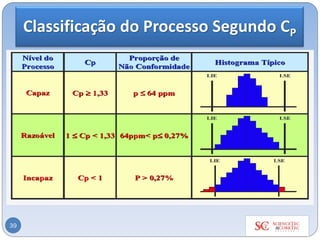

39. Classificação do Processo Segundo CP
39

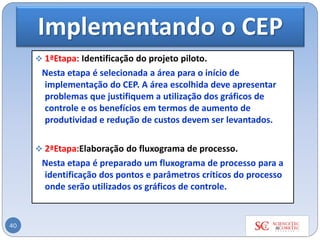

40. Implementando o CEP
❖ 1ªEtapa: Identificação do projeto piloto.
Nesta etapa é selecionada a área para o início de
implementação do CEP. A área escolhida deve apresentar
problemas que justifiquem a utilização dos gráficos de
controle e os benefícios em termos de aumento de
produtividad e redução de custos devem ser levantados.
❖ 2ªEtapa:Elaboração do fluxograma de processo.
Nesta etapa é preparado um fluxograma de processo para a
identificação dos pontos e parâmetros críticos do processo
onde serão utilizados os gráficos de controle.
40

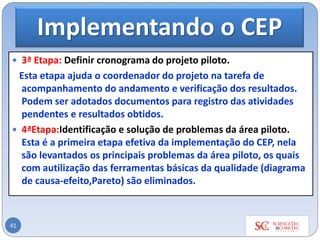

41. Implementando o CEP
 3ª Etapa: Definir cronograma do projeto piloto.
Esta etapa ajuda o coordenador do projeto na tarefa de
acompanhamento do andamento e verificação dos resultados.
Podem ser adotados documentos para registro das atividades
pendentes e resultados obtidos.
 4ªEtapa:Identificação e solução de problemas da área piloto.
Esta é a primeira etapa efetiva da implementação do CEP, nela
são levantados os principais problemas da área piloto, os quais
com autilização das ferramentas básicas da qualidade (diagrama
de causa-efeito,Pareto) são eliminados.
41

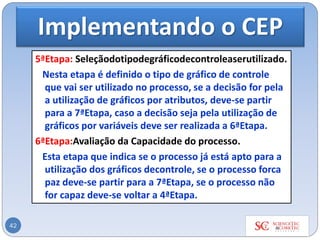

42. Implementando o CEP
5ªEtapa: Seleçãodotipodegráficodecontroleaserutilizado.
Nesta etapa é definido o tipo de gráfico de controle
que vai ser utilizado no processo, se a decisão for pela
a utilização de gráficos por atributos, deve-se partir
para a 7ªEtapa, caso a decisão seja pela utilização de
gráficos por variáveis deve ser realizada a 6ªEtapa.
6ªEtapa:Avaliação da Capacidade do processo.
Esta etapa que indica se o processo já está apto para a
utilização dos gráficos decontrole, se o processo forca
paz deve-se partir para a 7ªEtapa, se o processo não
for capaz deve-se voltar a 4ªEtapa.
42

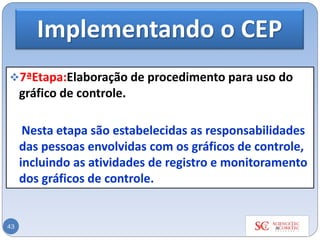

43. Implementando o CEP
❖7ªEtapa:Elaboração de procedimento para uso do
gráfico de controle.
Nesta etapa são estabelecidas as responsabilidades
das pessoas envolvidas com os gráficos de controle,
incluindo as atividades de registro e monitoramento
dos gráficos de controle.
43

44. ➢Graduado e Pós Graduado em Engenharia Mecânica com ênfase em CORROSÃO/
UNICAMP/ USP.
➢Atua como Consultor em Corrosão: Combate, Controle e Prevenção em empresas,
provendo soluções para produtos em processo e no desenvolvimento de Processos
➢Profissional com sólida experiência voltada à Análise e Solução de Problemas, com foco
em corrosão e análise de falhas em produtos e equipamentos, usando as modernas
fermentas de qualidade.
➢ Atua como Professor Universitário em Cursos de Graduação em Engenharia Mecânica,
Engenharia de Produção, Administração de Empresas, Pós-Graduação e MBA.
➢Bons conhecimentos em IATF 16949:2016, por ter participado da implementação desse
sistema de qualidade automotivo.

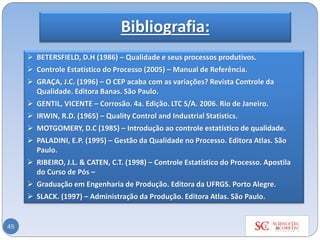

45. Bibliografia:
➢ BETERSFIELD, D.H (1986) – Qualidade e seus processos produtivos.
➢ Controle Estatístico do Processo (2005) – Manual de Referência.
➢ GRAÇA, J.C. (1996) – O CEP acaba com as variações? Revista Controle da
Qualidade. Editora Banas. São Paulo.
➢ GENTIL, VICENTE – Corrosão. 4a. Edição. LTC S/A. 2006. Rio de Janeiro.
➢ IRWIN, R.D. (1965) – Quality Control and Industrial Statistics.
➢ MOTGOMERY, D.C (1985) – Introdução ao controle estatístico de qualidade.
➢ PALADINI, E.P. (1995) – Gestão da Qualidade no Processo. Editora Atlas. São
Paulo.
➢ RIBEIRO, J.L. & CATEN, C.T. (1998) – Controle Estatístico do Processo. Apostila
do Curso de Pós –
➢ Graduação em Engenharia de Produção. Editora da UFRGS. Porto Alegre.
➢ SLACK. (1997) – Administração da Produção. Editora Atlas. São Paulo.
45

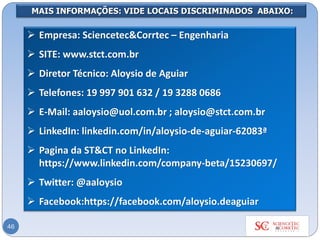

46. MAIS INFORMAÇÕES: VIDE LOCAIS DISCRIMINADOS ABAIXO:
➢ Empresa: Sciencetec&Corrtec – Engenharia
➢ SITE: www.stct.com.br
➢ Diretor Técnico: Aloysio de Aguiar
➢ Telefones: 19 997 901 632 / 19 3288 0686
➢ E-Mail: aaloysio@uol.com.br ; aloysio@stct.com.br
➢ LinkedIn: linkedin.com/in/aloysio-de-aguiar-62083ª
➢ Pagina da ST&CT no LinkedIn:
https://www.linkedin.com/company-beta/15230697/
➢ Twitter: @aaloysio
➢ Facebook:https://facebook.com/aloysio.deaguiar
46
