Este documento apresenta um levantamento de edifícios construídos em ferro em Portugal, incluindo estufas, estações de comboio, fábricas, mercados, cinemas e edifícios de habitação. O ferro começou a ser usado na arquitetura portuguesa no século XIX, principalmente em estruturas como telhados e colunas para suportar grandes espaços. O documento fornece exemplos destes edifícios históricos em todo o país.
1. Levantamento de edifícios em ferro em
Portugal
Mestrado de Construção e Reabilitação
2011/2012
IST
Susana Cardigos 19-Outubro-2011

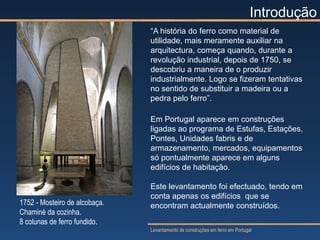

2. Introdução
“A história do ferro como material de
utilidade, mais meramente auxiliar na
arquitectura, começa quando, durante a
revolução industrial, depois de 1750, se
descobriu a maneira de o produzir
industrialmente. Logo se fizeram tentativas
no sentido de substituir a madeira ou a
pedra pelo ferro”.
Em Portugal aparece em construções
ligadas ao programa de Estufas, Estações,
Pontes, Unidades fabris e de
armazenamento, mercados, equipamentos
só pontualmente aparece em alguns
edifícios de habitação.
Este levantamento foi efectuado, tendo em
conta apenas os edifícios que se
1752 - Mosteiro de alcobaça. encontram actualmente construídos.
Chaminé da cozinha.
8 colunas de ferro fundido.
Levantamento de construções em ferro em Portugal

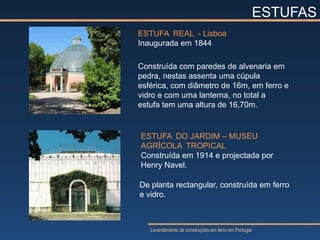

3. ESTUFAS
ESTUFA REAL - Lisboa
Inaugurada em 1844
Construída com paredes de alvenaria em
pedra, nestas assenta uma cúpula
esférica, com diâmetro de 16m, em ferro e
vidro e com uma lanterna, no total a
estufa tem uma altura de 16,70m.
ESTUFA DO JARDIM – MUSEU
AGRÍCOLA TROPICAL
Construída em 1914 e projectada por
Henry Navel.
De planta rectangular, construída em ferro
e vidro.
Levantamento de construções em ferro em Portugal
4. PAVILHÕES DE EXPOSIÇÕES

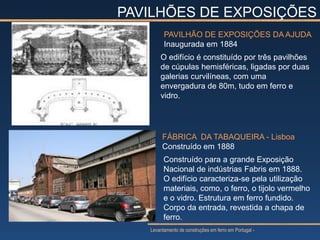

PAVILHÃO DE EXPOSIÇÕES DA AJUDA
Inaugurada em 1884
O edifício é constituído por três pavilhões
de cúpulas hemisféricas, ligadas por duas
galerias curvilíneas, com uma
envergadura de 80m, tudo em ferro e
vidro.
FÁBRICA DA TABAQUEIRA - Lisboa
Construído em 1888
Construído para a grande Exposição
Nacional de indústrias Fabris em 1888.
O edifício caracteriza-se pela utilização
materiais, como, o ferro, o tijolo vermelho
e o vidro. Estrutura em ferro fundido.
Corpo da entrada, revestida a chapa de
ferro.
Levantamento de construções em ferro em Portugal -

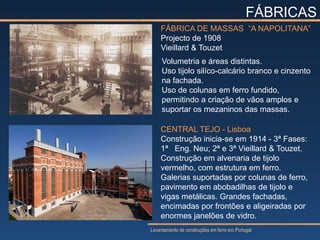

5. FÁBRICAS
FÁBRICA DE MASSAS “A NAPOLITANA”
Projecto de 1908
Vieillard & Touzet
Volumetria e áreas distintas.
Uso tijolo silíco-calcário branco e cinzento
na fachada.
Uso de colunas em ferro fundido,
permitindo a criação de vãos amplos e
suportar os mezaninos das massas.
CENTRAL TEJO - Lisboa
Construção inicia-se em 1914 - 3ª Fases:
1ª Eng. Neu; 2ª e 3ª Vieillard & Touzet.
Construção em alvenaria de tijolo
vermelho, com estrutura em ferro.
Galerias suportadas por colunas de ferro,
pavimento em abobadilhas de tijolo e
vigas metálicas. Grandes fachadas,
encimadas por frontões e aligeiradas por
enormes janelões de vidro.
Levantamento de construções em ferro em Portugal

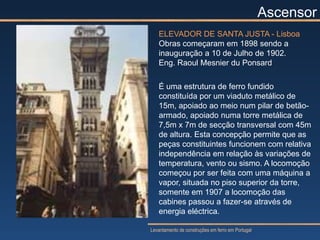

6. Ascensor
ELEVADOR DE SANTA JUSTA - Lisboa
Obras começaram em 1898 sendo a
inauguração a 10 de Julho de 1902.
Eng. Raoul Mesnier du Ponsard
É uma estrutura de ferro fundido
constituída por um viaduto metálico de
15m, apoiado ao meio num pilar de betão-
armado, apoiado numa torre metálica de
7,5m x 7m de secção transversal com 45m
de altura. Esta concepção permite que as
peças constituintes funcionem com relativa
independência em relação às variações de
temperatura, vento ou sismo. A locomoção
começou por ser feita com uma máquina a
vapor, situada no piso superior da torre,
somente em 1907 a locomoção das
cabines passou a fazer-se através de
energia eléctrica.
Levantamento de construções em ferro em Portugal
7. ESTAÇÕES

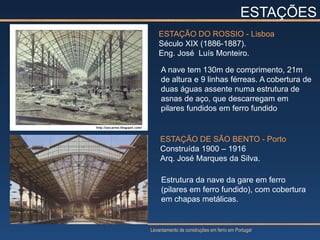

ESTAÇÃO DO ROSSIO - Lisboa
Século XIX (1886-1887).
Eng. José Luís Monteiro.
A nave tem 130m de comprimento, 21m
de altura e 9 linhas férreas. A cobertura de
duas águas assente numa estrutura de
asnas de aço, que descarregam em
pilares fundidos em ferro fundido
ESTAÇÃO DE SÃO BENTO - Porto
Construída 1900 – 1916
Arq. José Marques da Silva.
Estrutura da nave da gare em ferro
(pilares em ferro fundido), com cobertura
em chapas metálicas.
Levantamento de construções em ferro em Portugal

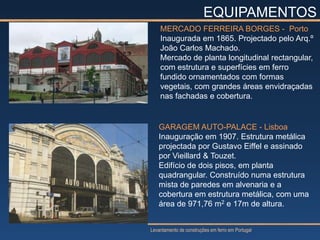

8. EQUIPAMENTOS
MERCADO FERREIRA BORGES - Porto
Inaugurada em 1865. Projectado pelo Arq.º
João Carlos Machado.
Mercado de planta longitudinal rectangular,
com estrutura e superfícies em ferro
fundido ornamentados com formas
vegetais, com grandes áreas envidraçadas
nas fachadas e cobertura.
GARAGEM AUTO-PALACE - Lisboa
Inauguração em 1907. Estrutura metálica
projectada por Gustavo Eiffel e assinado
por Vieillard & Touzet.
Edifício de dois pisos, em planta
quadrangular. Construído numa estrutura
mista de paredes em alvenaria e a
cobertura em estrutura metálica, com uma
área de 971,76 m2 e 17m de altura.
Levantamento de construções em ferro em Portugal
9. EQUIPAMENTOS
LICEU CAMÕES- Lisboa
Projecto de 1907, do Arq. Miguel Ventura
Terra.
O ferro é pontualmente utilizado nos
vigamentos e asnas, como em todas as
colunas de ferro fundido que suportam as
coberturas e as galerias exteriores. A galeria
do ginásio é composta por vigas de ferro e
madeira suportada por esquadros de ferro
CINE -TEATRO POLITIAMA - Lisboa
Início de obra em 1912, projectado pelo Arq.
Miguel Ventura Terra.
O edifício apresenta planta rectangular, com
cobertura de duas águas sobre mansarda.
Construído em alvenaria e estrutura de ferro.
O janelão da fachada, com 3 arcos de volta
perfeita, que assentam em colunas metálicas
com capiteis compósitos.
Levantamento de construções em ferro em Portugal
10. EQUIPAMENTOS
COLISEU DOS RECREIOS - Lisboa
Inaugurado 1890
Sobre a estrutura em alvenaria com
forma octogonal foi colocada a cúpula,
construída em Berlim, com armação de
ferro, com um diâmetro de 48,68m e o
peso de 100 toneladas, encimada por
uma lanterna de 8m de diâmetro.
PRAÇA DE TOUROS DO CAMPO
PEQUENO- Lisboa
Inaugurado 1890
Arena com diâmetro de 40,70m.
As 2 bancadas gerais superiores de 5
filas em estrutura de ferro.
Grandes cúpulas de ferro.
Levantamento de construções em ferro em Portugal

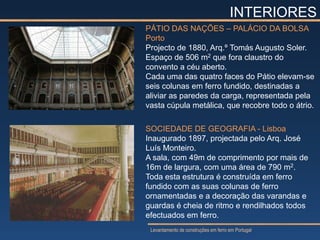

11. INTERIORES
PÁTIO DAS NAÇÕES – PALÁCIO DA BOLSA
Porto
Projecto de 1880, Arq.º Tomás Augusto Soler.
Espaço de 506 m2 que fora claustro do
convento a céu aberto.
Cada uma das quatro faces do Pátio elevam-se
seis colunas em ferro fundido, destinadas a
aliviar as paredes da carga, representada pela
vasta cúpula metálica, que recobre todo o átrio.
SOCIEDADE DE GEOGRAFIA - Lisboa
Inaugurado 1897, projectada pelo Arq. José
Luís Monteiro.
A sala, com 49m de comprimento por mais de
16m de largura, com uma área de 790 m2.
Toda esta estrutura é construída em ferro
fundido com as suas colunas de ferro
ornamentadas e a decoração das varandas e
guardas é cheia de ritmo e rendilhados todos
efectuados em ferro.
Levantamento de construções em ferro em Portugal

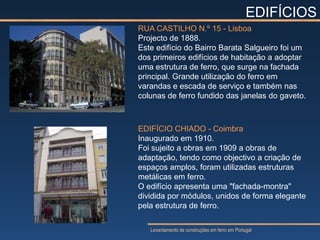

12. EDIFÍCIOS
RUA CASTILHO N.º 15 - Lisboa
Projecto de 1888.
Este edifício do Bairro Barata Salgueiro foi um
dos primeiros edifícios de habitação a adoptar
uma estrutura de ferro, que surge na fachada
principal. Grande utilização do ferro em
varandas e escada de serviço e também nas
colunas de ferro fundido das janelas do gaveto.
EDIFÍCIO CHIADO - Coimbra
Inaugurado em 1910.
Foi sujeito a obras em 1909 a obras de
adaptação, tendo como objectivo a criação de
espaços amplos, foram utilizadas estruturas
metálicas em ferro.
O edifício apresenta uma "fachada-montra"
dividida por módulos, unidos de forma elegante
pela estrutura de ferro.
Levantamento de construções em ferro em Portugal
13. EDIFÍCIOS

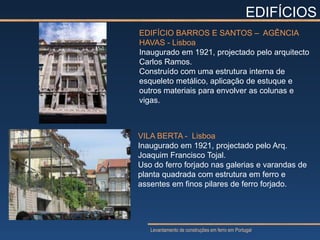

EDIFÍCIO BARROS E SANTOS – AGÊNCIA
HAVAS - Lisboa
Inaugurado em 1921, projectado pelo arquitecto
Carlos Ramos.
Construído com uma estrutura interna de
esqueleto metálico, aplicação de estuque e
outros materiais para envolver as colunas e
vigas.
VILA BERTA - Lisboa
Inaugurado em 1921, projectado pelo Arq.
Joaquim Francisco Tojal.
Uso do ferro forjado nas galerias e varandas de
planta quadrada com estrutura em ferro e
assentes em finos pilares de ferro forjado.
Levantamento de construções em ferro em Portugal
14. FACHADA

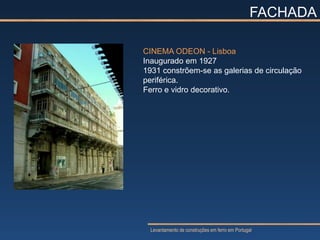

CINEMA ODEON - Lisboa
Inaugurado em 1927
1931 constrõem-se as galerias de circulação
periférica.
Ferro e vidro decorativo.
Levantamento de construções em ferro em Portugal

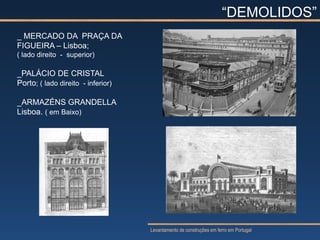

15. “DEMOLIDOS”
_ MERCADO DA PRAÇA DA
FIGUEIRA – Lisboa;
( lado direito - superior)
_PALÁCIO DE CRISTAL
Porto; ( lado direito - inferior)
_ARMAZÉNS GRANDELLA
Lisboa. ( em Baixo)
Levantamento de construções em ferro em Portugal
