© QUESTÕES CORRIGIDAS – PROFESSOR Rodrigo Penna

1

QUESTÕES CORRIGIDAS
CAMPO MAGNÉTICO
ÍNDICE
FIO ................................................................................................................................................................................ 1
ESPIRA ......................................................................................................................................................................... 5
SOLENÓIDE ................................................................................................................................................................ 7

Fio
1.

Um fio metálico longo é percorrido por uma corrente elétrica i conforme mostra a
figura.
i

P
O vetor que representa corretamente o campo magnético B criado pela corrente no
ponto P é:
A) ⊗
B)
C)

D)
CORREÇÃO
Regra da mão.
OPÇÃO: A

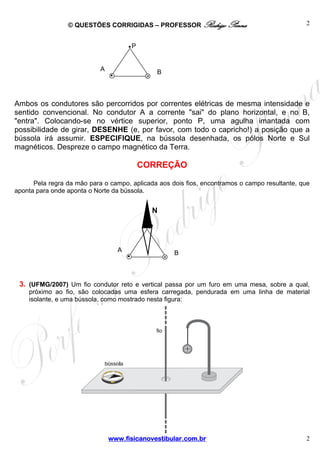

2. (UFLA/2002-modificado) A figura abaixo, em corte, mostra dois condutores A e B
colocados nos vértices inferiores de um triângulo equilátero.
www.fisicanovestibular.com.br

1


2

P

A

B

Ambos os condutores são percorridos por correntes elétricas de mesma intensidade e
sentido convencional. No condutor A a corrente "sai" do plano horizontal, e no B,
"entra". Colocando-se no vértice superior, ponto P, uma agulha imantada com
possibilidade de girar, DESENHE (e, por favor, com todo o capricho!) a posição que a
bússola irá assumir. ESPECIFIQUE, na bússola desenhada, os pólos Norte e Sul
magnéticos. Despreze o campo magnético da Terra.

CORREÇÃO
Pela regra da mão para o campo, aplicada aos dois fios, encontramos o campo resultante, que
aponta para onde aponta o Norte da bússola.

N
P

A

B

3. (UFMG/2007) Um fio condutor reto e vertical passa por um furo em uma mesa, sobre a qual,
próximo ao fio, são colocadas uma esfera carregada, pendurada em uma linha de material
isolante, e uma bússola, como mostrado nesta figura:


2


3

Inicialmente, não há corrente elétrica no fio e a agulha da bússola aponta para ele, como se vê na
figura.
Em certo instante, uma corrente elétrica constante é estabelecida no fio.
Considerando-se essas informações, é CORRETO afirmar que, após se estabelecer a corrente
elétrica no fio,
A) a agulha da bússola vai apontar para uma outra direção e a esfera permanece na mesma
posição.
B) a agulha da bússola vai apontar para uma outra direção e a esfera vai se aproximar do fio.
C) a agulha da bússola não se desvia e a esfera permanece na mesma posição.
D) a agulha da bússola não se desvia e a esfera vai se afastar do fio.

CORREÇÃO
No Eletromagnetismo, sempre comentamos a experiência e Öersted, muito parecida com esta
situação. Quem se lembra sabe que a bússola vai se desviar. Pela regra da mão, podemos até ver
para onde:

Com um pouco de visão tridimensional, observando a mão, dá para se ver que a bússola irá
girar 90 0 sob a ação do campo.
Quanto ao corpo carregado, não sofrerá atração nem repulsão elétrica. Isto porque o fio,
apesar dos elétrons circulando na corrente, permanece como um todo neutro. E, para o caso de uma
carga parada, ela não sofrerá também a ação de uma força de origem magnética.

OPÇÃO: A.

3

4

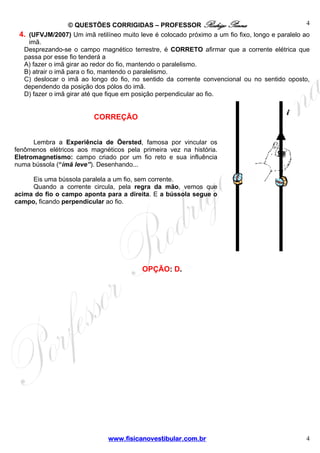

4. (UFVJM/2007) Um imã retilíneo muito leve é colocado próximo a um fio fixo, longo e paralelo ao
imã.
Desprezando-se o campo magnético terrestre, é CORRETO afirmar que a corrente elétrica que
passa por esse fio tenderá a
A) fazer o imã girar ao redor do fio, mantendo o paralelismo.
B) atrair o imã para o fio, mantendo o paralelismo.
C) deslocar o imã ao longo do fio, no sentido da corrente convencional ou no sentido oposto,
dependendo da posição dos pólos do imã.
D) fazer o imã girar até que fique em posição perpendicular ao fio.

CORREÇÃO
Lembra a Experiência de Öersted, famosa por vincular os
fenômenos elétricos aos magnéticos pela primeira vez na história.
Eletromagnetismo: campo criado por um fio reto e sua influência
numa bússola (“ímã leve”). Desenhando...
Eis uma bússola paralela a um fio, sem corrente.
Quando a corrente circula, pela regra da mão, vemos que
acima do fio o campo aponta para a direita. E a bússola segue o
campo, ficando perpendicular ao fio.

OPÇÃO: D.


4


5

Espira

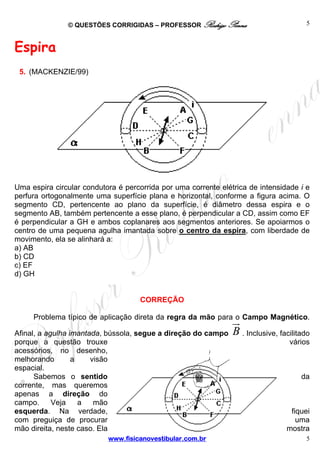

5. (MACKENZIE/99)

Uma espira circular condutora é percorrida por uma corrente elétrica de intensidade i e
perfura ortogonalmente uma superfície plana e horizontal, conforme a figura acima. O
segmento CD, pertencente ao plano da superfície, é diâmetro dessa espira e o
segmento AB, também pertencente a esse plano, é perpendicular a CD, assim como EF
é perpendicular a GH e ambos coplanares aos segmentos anteriores. Se apoiarmos o
centro de uma pequena agulha imantada sobre o centro da espira, com liberdade de
movimento, ela se alinhará a:
a) AB
b) CD
c) EF
d) GH

CORREÇÃO
Problema típico de aplicação direta da regra da mão para o Campo Magnético.
Afinal, a agulha imantada, bússola, segue a direção do campo
porque a questão trouxe
acessórios, no desenho,
melhorando
a
visão
espacial.
Sabemos o sentido
corrente, mas queremos
apenas a direção do
campo.
Veja
a
mão
esquerda. Na verdade,
com preguiça de procurar
mão direita, neste caso. Ela

B . Inclusive, facilitado
vários

da

fiquei
uma
mostra
5


6

um campo, no centro da espira – onde as pontas dos 4 dedos nem estão exatas, na
ilustração – , de B para A. Logo, na mão direita o correto seria de A para B, saindo do
plano da folha.
Não importa: a direção é AB.
OPÇÃO: A.


6


7

Solenóide

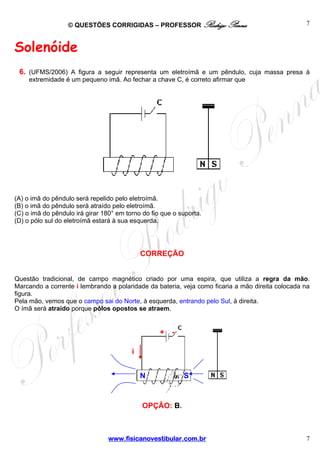

6. (UFMS/2006) A figura a seguir representa um eletroímã e um pêndulo, cuja massa presa à
extremidade é um pequeno imã. Ao fechar a chave C, é correto afirmar que

(A) o imã do pêndulo será repelido pelo eletroímã.
(B) o imã do pêndulo será atraído pelo eletroímã.
(C) o imã do pêndulo irá girar 180° em torno do fio que o suporta.
(D) o pólo sul do eletroímã estará à sua esquerda.

CORREÇÃO
Questão tradicional, de campo magnético criado por uma espira, que utiliza a regra da mão.
Marcando a corrente i lembrando a polaridade da bateria, veja como ficaria a mão direita colocada na
figura.
Pela mão, vemos que o campo sai do Norte, à esquerda, entrando pelo Sul, à direita.
O ímã será atraído porque pólos opostos se atraem.

+

-

i
N

S

OPÇÃO: B.


7


8

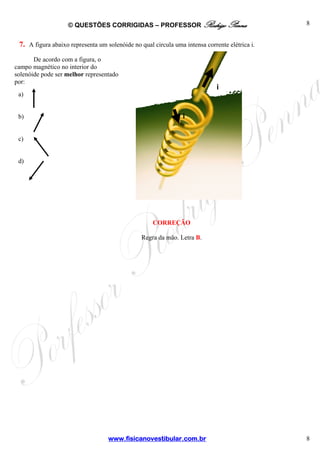

7. A figura abaixo representa um solenóide no qual circula uma intensa corrente elétrica i.
De acordo com a figura, o
campo magnético no interior do
solenóide pode ser melhor representado
por:

i

a)

b)

i

c)

d)

CORREÇÃO
Regra da mão. Letra B.


8
