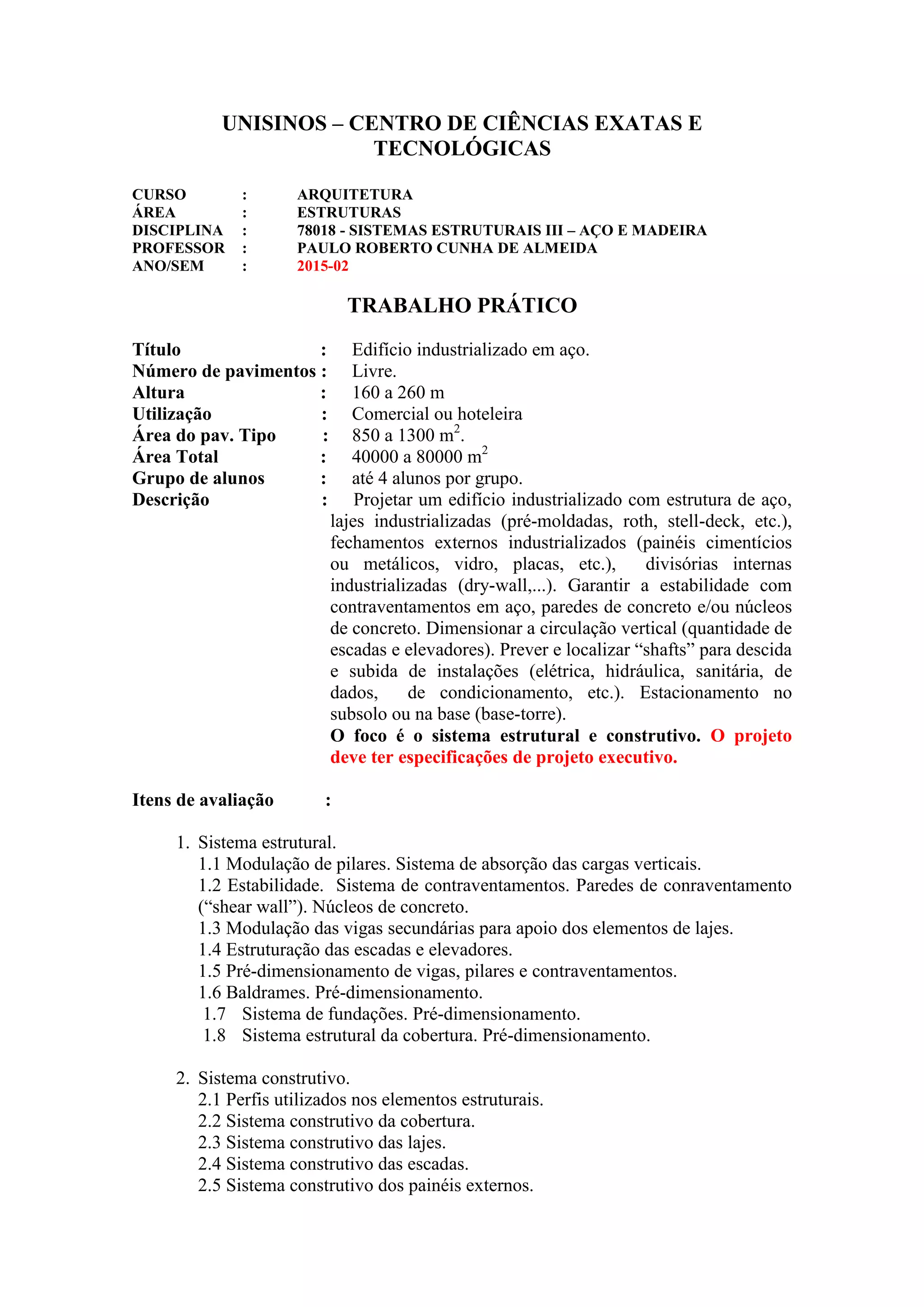

1. UNISINOS – CENTRO DE CIÊNCIAS EXATAS E
TECNOLÓGICAS
CURSO : ARQUITETURA
ÁREA : ESTRUTURAS
DISCIPLINA : 78018 - SISTEMAS ESTRUTURAIS III – AÇO E MADEIRA
PROFESSOR : PAULO ROBERTO CUNHA DE ALMEIDA
ANO/SEM : 2015-02
TRABALHO PRÁTICO
Título : Edifício industrializado em aço.
Número de pavimentos : Livre.
Altura : 160 a 260 m
Utilização : Comercial ou hoteleira
Área do pav. Tipo : 850 a 1300 m2
.
Área Total : 40000 a 80000 m2
Grupo de alunos : até 4 alunos por grupo.
Descrição : Projetar um edifício industrializado com estrutura de aço,
lajes industrializadas (pré-moldadas, roth, stell-deck, etc.),
fechamentos externos industrializados (painéis cimentícios
ou metálicos, vidro, placas, etc.), divisórias internas
industrializadas (dry-wall,...). Garantir a estabilidade com
contraventamentos em aço, paredes de concreto e/ou núcleos
de concreto. Dimensionar a circulação vertical (quantidade de
escadas e elevadores). Prever e localizar “shafts” para descida
e subida de instalações (elétrica, hidráulica, sanitária, de
dados, de condicionamento, etc.). Estacionamento no
subsolo ou na base (base-torre).
O foco é o sistema estrutural e construtivo. O projeto
deve ter especificações de projeto executivo.
Itens de avaliação :
1. Sistema estrutural.
1.1 Modulação de pilares. Sistema de absorção das cargas verticais.
1.2 Estabilidade. Sistema de contraventamentos. Paredes de conraventamento
(“shear wall”). Núcleos de concreto.
1.3 Modulação das vigas secundárias para apoio dos elementos de lajes.
1.4 Estruturação das escadas e elevadores.
1.5 Pré-dimensionamento de vigas, pilares e contraventamentos.
1.6 Baldrames. Pré-dimensionamento.
1.7 Sistema de fundações. Pré-dimensionamento.
1.8 Sistema estrutural da cobertura. Pré-dimensionamento.
2. Sistema construtivo.
2.1 Perfis utilizados nos elementos estruturais.
2.2 Sistema construtivo da cobertura.
2.3 Sistema construtivo das lajes.
2.4 Sistema construtivo das escadas.
2.5 Sistema construtivo dos painéis externos.

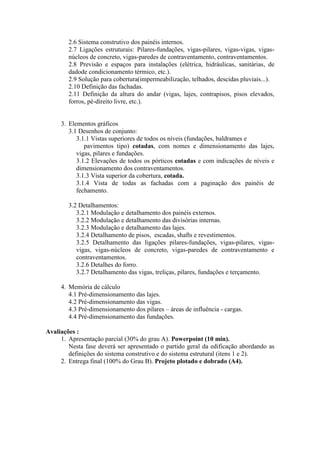

2. 2.6 Sistema construtivo dos painéis internos.
2.7 Ligações estruturais: Pilares-fundações, vigas-pilares, vigas-vigas, vigas-
núcleos de concreto, vigas-paredes de contraventamento, contraventamentos.
2.8 Previsão e espaços para instalações (elétrica, hidráulicas, sanitárias, de
dadode condicionamento térmico, etc.).
2.9 Solução para cobertura(impermeabilização, telhados, descidas pluviais...).
2.10 Definição das fachadas.
2.11 Definição da altura do andar (vigas, lajes, contrapisos, pisos elevados,
forros, pé-direito livre, etc.).
3. Elementos gráficos
3.1 Desenhos de conjunto:
3.1.1 Vistas superiores de todos os níveis (fundações, baldrames e
pavimentos tipo) cotadas, com nomes e dimensionamento das lajes,
vigas, pilares e fundações.
3.1.2 Elevações de todos os pórticos cotadas e com indicações de níveis e
dimensionamento dos contraventamentos.
3.1.3 Vista superior da cobertura, cotada.
3.1.4 Vista de todas as fachadas com a paginação dos painéis de
fechamento.
3.2 Detalhamentos:
3.2.1 Modulação e detalhamento dos painéis externos.
3.2.2 Modulação e detalhamento das divisórias internas.
3.2.3 Modulação e detalhamento das lajes.
3.2.4 Detalhamento de pisos, escadas, shafts e revestimentos.
3.2.5 Detalhamento das ligações pilares-fundações, vigas-pilares, vigas-
vigas, vigas-núcleos de concreto, vigas-paredes de contraventamento e
contraventamentos.
3.2.6 Detalhes do forro.
3.2.7 Detalhamento das vigas, treliças, pilares, fundações e terçamento.
4. Memória de cálculo
4.1 Pré-dimensionamento das lajes.
4.2 Pré-dimensionamento das vigas.
4.3 Pré-dimensionamento dos pilares – áreas de influência - cargas.
4.4 Pré-dimensionamento das fundações.
Avaliações :
1. Apresentação parcial (30% do grau A). Powerpoint (10 min).
Nesta fase deverá ser apresentado o partido geral da edificação abordando as
definições do sistema construtivo e do sistema estrutural (itens 1 e 2).
2. Entrega final (100% do Grau B). Projeto plotado e dobrado (A4).
