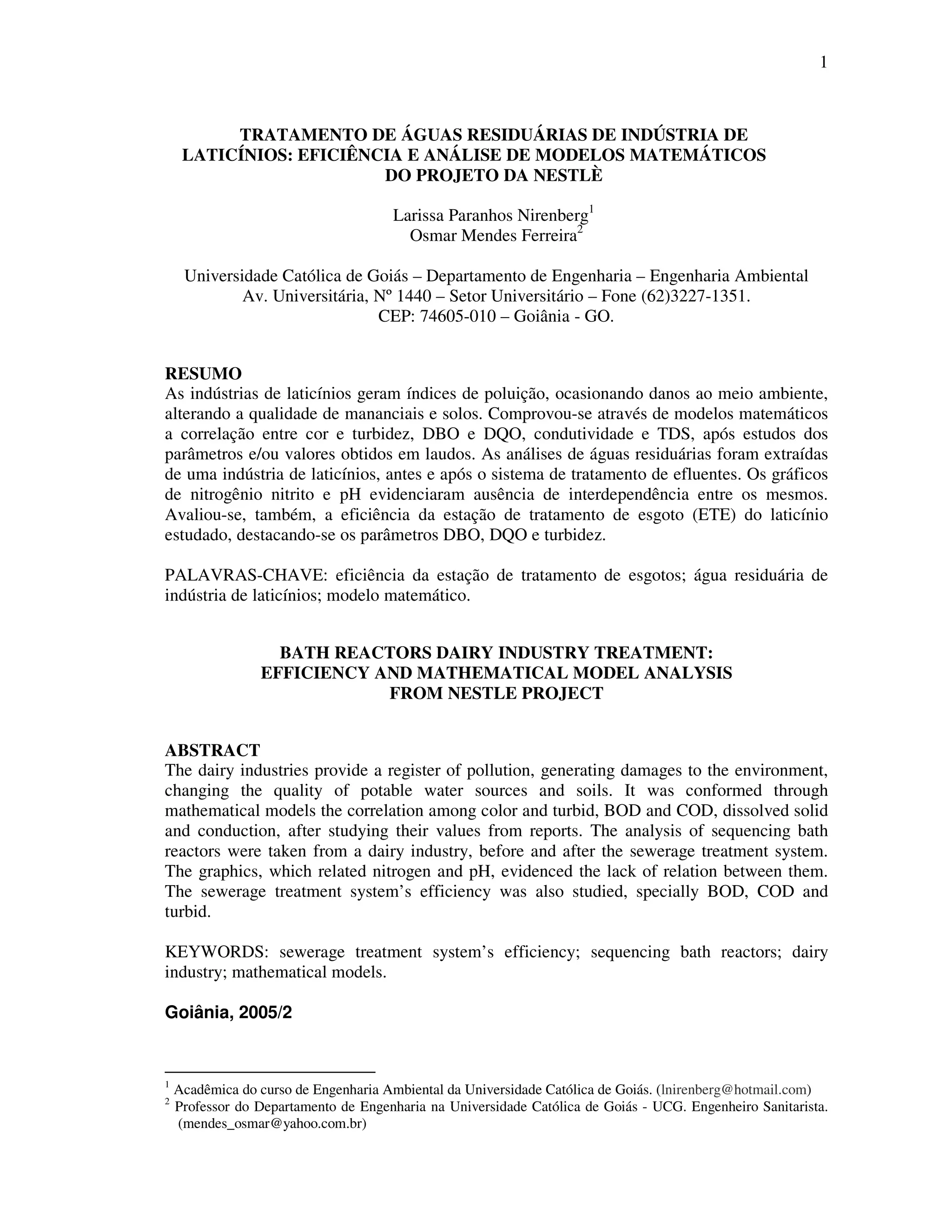

TRATAMENTO DE ÁGUAS RESIDUÁRIAS DE INDÚSTRIA DE
LATICÍNIOS: EFICIÊNCIA E ANÁLISE DE MODELOS MATEMÁTICOS
DO PROJETO DA NESTLÈ
Larissa Paranhos Nirenberg1
Osmar Mendes Ferreira2
Universidade Católica de Goiás – Departamento de Engenharia – Engenharia Ambiental
Av. Universitária, Nº 1440 – Setor Universitário – Fone (62)3227-1351.
CEP: 74605-010 – Goiânia - GO.
RESUMO
As indústrias de laticínios geram índices de poluição, ocasionando danos ao meio ambiente,
alterando a qualidade de mananciais e solos. Comprovou-se através de modelos matemáticos
a correlação entre cor e turbidez, DBO e DQO, condutividade e TDS, após estudos dos
parâmetros e/ou valores obtidos em laudos. As análises de águas residuárias foram extraídas
de uma indústria de laticínios, antes e após o sistema de tratamento de efluentes. Os gráficos
de nitrogênio nitrito e pH evidenciaram ausência de interdependência entre os mesmos.
Avaliou-se, também, a eficiência da estação de tratamento de esgoto (ETE) do laticínio
estudado, destacando-se os parâmetros DBO, DQO e turbidez.
PALAVRAS-CHAVE: eficiência da estação de tratamento de esgotos; água residuária de
indústria de laticínios; modelo matemático.
BATH REACTORS DAIRY INDUSTRY TREATMENT:
EFFICIENCY AND MATHEMATICAL MODEL ANALYSIS
FROM NESTLE PROJECT
ABSTRACT
The dairy industries provide a register of pollution, generating damages to the environment,
changing the quality of potable water sources and soils. It was conformed through
mathematical models the correlation among color and turbid, BOD and COD, dissolved solid
and conduction, after studying their values from reports. The analysis of sequencing bath
reactors were taken from a dairy industry, before and after the sewerage treatment system.
The graphics, which related nitrogen and pH, evidenced the lack of relation between them.
The sewerage treatment system’s efficiency was also studied, specially BOD, COD and
turbid.
KEYWORDS: sewerage treatment system’s efficiency; sequencing bath reactors; dairy
industry; mathematical models.
Goiânia, 2005/2
1
Acadêmica do curso de Engenharia Ambiental da Universidade Católica de Goiás. (lnirenberg@hotmail.com)
2
Professor do Departamento de Engenharia na Universidade Católica de Goiás - UCG. Engenheiro Sanitarista.
(mendes_osmar@yahoo.com.br)

2. 2

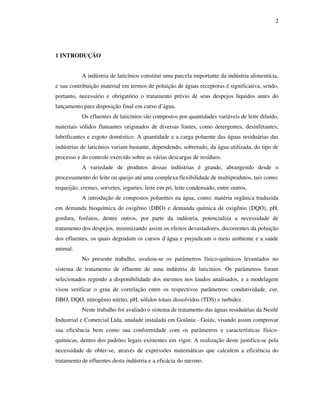

1 INTRODUÇÃO
A indústria de laticínios constitui uma parcela importante da indústria alimentícia,
e sua contribuição material em termos de poluição de águas receptoras é significativa, sendo,
portanto, necessário e obrigatório o tratamento prévio de seus despejos líquidos antes do
lançamento para disposição final em curso d’água.
Os efluentes de laticínios são compostos por quantidades variáveis de leite diluído,
materiais sólidos flutuantes originados de diversas fontes, como detergentes, desinfetantes,
lubrificantes e esgoto doméstico. A quantidade e a carga poluente das águas residuárias das
indústrias de laticínios variam bastante, dependendo, sobretudo, da água utilizada, do tipo de
processo e do controle exercido sobre as várias descargas de resíduos.
A variedade de produtos dessas indústrias é grande, abrangendo desde o
processamento do leite ou queijo até uma complexa flexibilidade de multiprodutos, tais como:
requeijão, cremes, sorvetes, iogurtes, leite em pó, leite condensado, entre outros.
A introdução de compostos poluentes na água, como: matéria orgânica traduzida
em demanda bioquímica de oxigênio (DBO) e demanda química de oxigênio (DQO), pH,
gordura, fosfatos, dentre outros, por parte da indústria, potencializa a necessidade de
tratamento dos despejos, minimizando assim os efeitos devastadores, decorrentes da poluição
dos efluentes, os quais degradam os cursos d`água e prejudicam o meio ambiente e a saúde
animal.
No presente trabalho, avaliou-se os parâmetros físico-químicos levantados no
sistema de tratamento de efluente de uma indústria de laticínios. Os parâmetros foram
selecionados regendo a disponibilidade dos mesmos nos laudos analisados, e a modelagem
visou verificar o grau de correlação entre os respectivos parâmetros: condutividade, cor,
DBO, DQO, nitrogênio nitrito, pH, sólidos totais dissolvidos (TDS) e turbidez.
Neste trabalho foi avaliado o sistema de tratamento das águas residuárias da Nestlé
Industrial e Comercial Ltda, unidade instalada em Goiânia - Goiás, visando assim comprovar
sua eficiência bem como sua conformidade com os parâmetros e características físico-
químicas, dentro dos padrões legais existentes em vigor. A realização deste justifica-se pela
necessidade de obter-se, através de expressões matemáticas que calculem a eficiência do
tratamento de efluentes desta indústria e a eficácia do mesmo.

3. 3

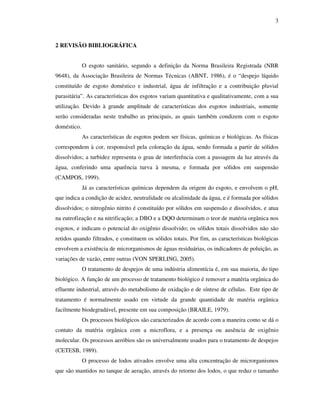

2 REVISÃO BIBLIOGRÁFICA
O esgoto sanitário, segundo a definição da Norma Brasileira Registrada (NBR
9648), da Associação Brasileira de Normas Técnicas (ABNT, 1986), é o “despejo líquido
constituído de esgoto doméstico e industrial, água de infiltração e a contribuição pluvial
parasitária”. As características dos esgotos variam quantitativa e qualitativamente, com a sua
utilização. Devido à grande amplitude de características dos esgotos industriais, somente
serão consideradas neste trabalho as principais, as quais também condizem com o esgoto
doméstico.
As características de esgotos podem ser físicas, químicas e biológicas. As físicas
correspondem à cor, responsável pela coloração da água, sendo formada a partir de sólidos
dissolvidos; a turbidez representa o grau de interferência com a passagem da luz através da
água, conferindo uma aparência turva à mesma, e formada por sólidos em suspensão
(CAMPOS, 1999).
Já as características químicas dependem da origem do esgoto, e envolvem o pH,
que indica a condição de acidez, neutralidade ou alcalinidade da água, e é formada por sólidos
dissolvidos; o nitrogênio nitrito é constituído por sólidos em suspensão e dissolvidos, e atua
na eutrofização e na nitrificação; a DBO e a DQO determinam o teor de matéria orgânica nos
esgotos, e indicam o potencial do oxigênio dissolvido; os sólidos totais dissolvidos não são
retidos quando filtrados, e constituem os sólidos totais. Por fim, as características biológicas
envolvem a existência de microrganismos de águas residuárias, os indicadores de poluição, as
variações de vazão, entre outras (VON SPERLING, 2005).
O tratamento de despejos de uma indústria alimentícia é, em sua maioria, do tipo
biológico. A função de um processo de tratamento biológico é remover a matéria orgânica do
efluente industrial, através do metabolismo de oxidação e de síntese de células. Este tipo de
tratamento é normalmente usado em virtude da grande quantidade de matéria orgânica
facilmente biodegradável, presente em sua composição (BRAILE, 1979).
Os processos biológicos são caracterizados de acordo com a maneira como se dá o
contato da matéria orgânica com a microflora, e a presença ou ausência de oxigênio
molecular. Os processos aeróbios são os universalmente usados para o tratamento de despejos
(CETESB, 1989).
O processo de lodos ativados envolve uma alta concentração de microrganismos
que são mantidos no tanque de aeração, através do retorno dos lodos, o que reduz o tamanho

4. 4

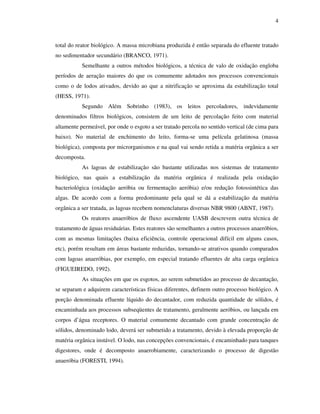

total do reator biológico. A massa microbiana produzida é então separada do efluente tratado
no sedimentador secundário (BRANCO, 1971).
Semelhante a outros métodos biológicos, a técnica de valo de oxidação engloba
períodos de aeração maiores do que os comumente adotados nos processos convencionais
como o de lodos ativados, devido ao que a nitrificação se aproxima da estabilização total
(HESS, 1971).
Segundo Além Sobrinho (1983), os leitos percoladores, indevidamente
denominados filtros biológicos, consistem de um leito de percolação feito com material
altamente permeável, por onde o esgoto a ser tratado percola no sentido vertical (de cima para
baixo). No material de enchimento do leito, forma-se uma película gelatinosa (massa
biológica), composta por microrganismos e na qual vai sendo retida a matéria orgânica a ser
decomposta.
As lagoas de estabilização são bastante utilizadas nos sistemas de tratamento
biológico, nas quais a estabilização da matéria orgânica é realizada pela oxidação
bacteriológica (oxidação aeróbia ou fermentação aeróbia) e/ou redução fotossintética das
algas. De acordo com a forma predominante pela qual se dá a estabilização da matéria
orgânica a ser tratada, as lagoas recebem nomenclaturas diversas NBR 9800 (ABNT, 1987).
Os reatores anaeróbios de fluxo ascendente UASB descrevem outra técnica de
tratamento de águas residuárias. Estes reatores são semelhantes a outros processos anaeróbios,
com as mesmas limitações (baixa eficiência, controle operacional difícil em alguns casos,
etc), porém resultam em áreas bastante reduzidas, tornando-se atrativos quando comparados
com lagoas anaeróbias, por exemplo, em especial tratando efluentes de alta carga orgânica
(FIGUEIREDO, 1992).
As situações em que os esgotos, ao serem submetidos ao processo de decantação,
se separam e adquirem características físicas diferentes, definem outro processo biológico. A
porção denominada efluente líquido do decantador, com reduzida quantidade de sólidos, é
encaminhada aos processos subseqüentes de tratamento, geralmente aeróbios, ou lançada em
corpos d’água receptores. O material comumente decantado com grande concentração de
sólidos, denominado lodo, deverá ser submetido a tratamento, devido à elevada proporção de
matéria orgânica instável. O lodo, nas concepções convencionais, é encaminhado para tanques
digestores, onde é decomposto anaerobiamente, caracterizando o processo de digestão
anaeróbia (FORESTI, 1994).

5. 5
3 METODOLOGIA
Estudou-se a variação anual de parâmetros provenientes de análises físico-
químicas e bacteriológicas de águas residuárias da Nestlé Industrial e Comercial Ltda,
localizada no município de Goiânia – GO, e os dados analisados foram obtidos na Agência
Goiana de Meio Ambiente. As amostras analisadas foram extraídas antes de sua entrada na
Estação de Tratamento de Esgotos (ETE), constituindo o efluente bruto, e após o sistema de
tratamento, sendo este o efluente tratado.
Os parâmetros estudados foram: cor, turbidez, pH, nitrogênio nitrito, sólidos totais
dissolvidos (TDS), condutividade, demanda bioquímica de oxigênio (DBO) e demanda
química de oxigênio (DQO). Os estudos de correlação entre estes diversos parâmetros
analisados foram feitos utilizando-se o programa Excel versão 7.0. Para tanto, foram
executados modelos matemáticos dos seguintes tipos: linear, exponencial, logarítmico,
polinomial e potência. O modelo escolhido foi o de melhor correlação, ou seja, o que possui o
valor de R2
mais próximo a 1.
Para a realização das análises dos laudos de análise físico-químicas de águas
residuárias do laticínio estudado, a Agência Goiana de Meio Ambiente utilizou as técnicas
constantes no Standard Methods for the Examination of Water and Wastewater da AWWA,
obtendo as análises de efluentes brutos e tratados da indústria (APHA, AWWA e WEF,
1998). Estes resultados foram analisados, bem como sua influência dentro do balanço de
massa, o qual constitui-se de uma descrição quantitativa de todos os materiais que entram,
saem, e se acumulam em um sistema com limites físicos definidos (reator), comprovando a
eficiência do tratamento de efluentes do laticínio (VON SPERLING, 2005).
4 RESULTADOS OBTIDOS
Demonstrou-se através dos estudos a variação de comportamento dos parâmetros,
conforme a existência e/ou ausência de correlação entre estes. A demanda bioquímica de
oxigênio (DBO) e a demanda química de oxigênio (DQO), dois dos aspectos de fundamental
importância numa análise qualitativa de aspectos referentes aos estudos ambientais, obtiveram
modelos matemáticos muito satisfatórios em efluentes brutos e tratados, comprovando sua
correlação, visto que a DBO é a quantidade de oxigênio necessária para oxidar a matéria

6. 6

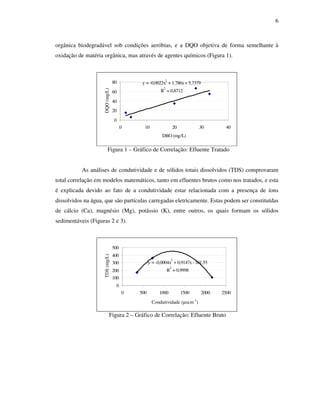

orgânica biodegradável sob condições aeróbias, e a DQO objetiva de forma semelhante à
oxidação de matéria orgânica, mas através de agentes químicos (Figura 1).
y = -0,0022x
2
+ 1,786x+ 5,7379
R
2
= 0,8712
0
20
40
60
80
0 10 20 30 40
DBO (mg/L)
DQO(mg/L)
Figura 1 – Gráfico de Correlação: Efluente Tratado
As análises de condutividade e de sólidos totais dissolvidos (TDS) comprovaram
total correlação em modelos matemáticos, tanto em efluentes brutos como nos tratados, e esta
é explicada devido ao fato de a condutividade estar relacionada com a presença de íons
dissolvidos na água, que são partículas carregadas eletricamente. Estas podem ser constituídas
de cálcio (Ca), magnésio (Mg), potássio (K), entre outros, os quais formam os sólidos
sedimentáveis (Figuras 2 e 3).
y = -0,0004x
2
+ 0,9147x- 101,55
R
2
= 0,9998
0
100
200
300
400
500
0 500 1000 1500 2000 2500
Condutividade (mscm)
TDS(mg/L)
Figura 2 – Gráfico de Correlação: Efluente Bruto
Condutividade (µscm-1
)

7. 7
y = -0,0002x
2
+ 0,6801x- 51,03
R
2
= 0,9976
0
100
200
300
400
0 200 400 600 800
Condutividade (uscm)TDS(mg/L)

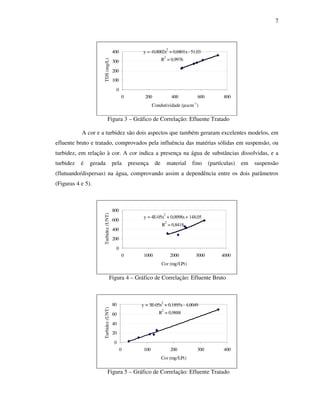

Figura 3 – Gráfico de Correlação: Efluente Tratado
A cor e a turbidez são dois aspectos que também geraram excelentes modelos, em
efluente bruto e tratado, comprovados pela influência das matérias sólidas em suspensão, ou
turbidez, em relação à cor. A cor indica a presença na água de substâncias dissolvidas, e a
turbidez é gerada pela presença de material fino (partículas) em suspensão
(flutuando/dispersas) na água, comprovando assim a dependência entre os dois parâmetros
(Figuras 4 e 5).
y = 4E-05x
2
+ 0,0098x+ 148,05
R
2
= 0,8418
0
200
400
600
800
0 1000 2000 3000 4000
Cor (mg/LPt)
Turbidez(UNT)
Figura 4 – Gráfico de Correlação: Efluente Bruto
y = 3E-05x
2
+ 0,1895x- 4,0049
R
2
= 0,9888
0
20
40
60
80
0 100 200 300 400
Cor (mg/LPt)
Turbidez(UNT)
Figura 5 – Gráfico de Correlação: Efluente Tratado
Condutividade (µscm-1
)

8. 8

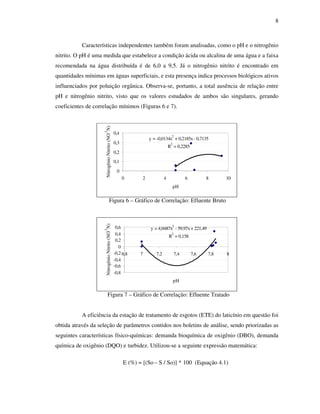

Características independentes também foram analisadas, como o pH e o nitrogênio
nitrito. O pH é uma medida que estabelece a condição ácida ou alcalina de uma água e a faixa
recomendada na água distribuída é de 6,0 a 9,5. Já o nitrogênio nitrito é encontrado em
quantidades mínimas em águas superficiais, e esta presença indica processos biológicos ativos
influenciados por poluição orgânica. Observa-se, portanto, a total ausência de relação entre
pH e nitrogênio nitrito, visto que os valores estudados de ambos são singulares, gerando
coeficientes de correlação mínimos (Figuras 6 e 7).
y = -0,0134x
2
+ 0,2185x- 0,7135
R
2
= 0,2285
0
0,1
0,2
0,3
0,4
0 2 4 6 8 10
pH
NitrogênioNitrito(NO
-2
N)
Figura 6 – Gráfico de Correlação: Efluente Bruto
y = 4,0487x
2
- 59,97x+ 221,49
R
2
= 0,158
-0,8
-0,6
-0,4
-0,2
0
0,2
0,4
0,6
6,8 7 7,2 7,4 7,6 7,8 8
pH
NitrogênioNitrito(NO
-2
N)
Figura 7 – Gráfico de Correlação: Efluente Tratado
A eficiência da estação de tratamento de esgotos (ETE) do laticínio em questão foi
obtida através da seleção de parâmetros contidos nos boletins de análise, sendo priorizadas as
seguintes características físico-químicas: demanda bioquímica de oxigênio (DBO), demanda
química de oxigênio (DQO) e turbidez. Utilizou-se a seguinte expressão matemática:
E (%) = [(So – S / So)] * 100 (Equação 4.1)

9. 9

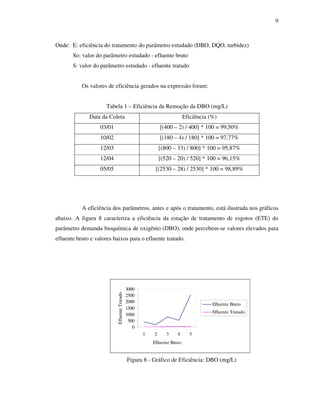

Onde: E: eficiência do tratamento do parâmetro estudado (DBO, DQO, turbidez)
So: valor do parâmetro estudado - efluente bruto
S: valor do parâmetro estudado - efluente tratado
Os valores de eficiência gerados na expressão foram:
Tabela 1 – Eficiência da Remoção da DBO (mg/L)
A eficiência dos parâmetros, antes e após o tratamento, está ilustrada nos gráficos
abaixo. A figura 8 caracteriza a eficiência da estação de tratamento de esgotos (ETE) do
parâmetro demanda bioquímica de oxigênio (DBO), onde percebem-se valores elevados para
efluente bruto e valores baixos para o efluente tratado.
0
500
1000
1500
2000
2500
3000
1 2 3 4 5
Efluente Bruto
EfluenteTratado
Efluente Bruto
Efluente Tratado
Figura 8 - Gráfico de Eficiência: DBO (mg/L)
Data da Coleta Eficiência (%)
03/01 [(400 – 2) / 400] * 100 = 99,50%
10/02 [(180 – 4) / 180] * 100 = 97,77%
12/03 [(800 – 33) / 800] * 100 = 95,87%
12/04 [(520 – 20) / 520] * 100 = 96,15%
05/05 [(2530 – 28) / 2530] * 100 = 98,89%

10. 10

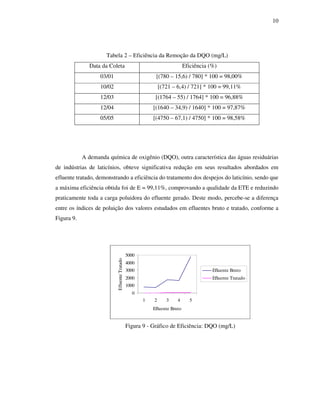

Tabela 2 – Eficiência da Remoção da DQO (mg/L)
A demanda química de oxigênio (DQO), outra característica das águas residuárias
de indústrias de laticínios, obteve significativa redução em seus resultados abordados em
efluente tratado, demonstrando a eficiência do tratamento dos despejos do laticínio, sendo que
a máxima eficiência obtida foi de E = 99,11%, comprovando a qualidade da ETE e reduzindo
praticamente toda a carga poluidora do efluente gerado. Deste modo, percebe-se a diferença
entre os índices de poluição dos valores estudados em efluentes bruto e tratado, conforme a
Figura 9.
0
1000
2000
3000
4000
5000
1 2 3 4 5
Efluente Bruto
EfluenteTratado
Efluente Bruto
Efluente Tratado
Figura 9 - Gráfico de Eficiência: DQO (mg/L)
Data da Coleta Eficiência (%)
03/01 [(780 – 15,6) / 780] * 100 = 98,00%
10/02 [(721 – 6,4) / 721] * 100 = 99,11%
12/03 [(1764 – 55) / 1764] * 100 = 96,88%
12/04 [(1640 – 34,9) / 1640] * 100 = 97,87%
05/05 [(4750 – 67,1) / 4750] * 100 = 98,58%

11. 11
Tabela 3 – Eficiência da Remoção da Turbidez (UNT)
Determinou-se na realização deste projeto, também, os valores de eficiência do
parâmetro físico-químico turbidez, o qual é caracterizado pela presença de material fino
(partículas) em suspensão (flutuando/dispersas) na água, qualificando-a como poluidora. A
eficácia no tratamento dos despejos do laticínio estudado foi comprovada através da redução
nos valores numéricos da turbidez. O tratamento resultou numa melhora significativa nos
resultados dos efluentes tratados (Figura 10).
0
200
400
600
800
1 2 3 4 5
Efluente Bruto
EfluenteTratado
Efluente Bruto
Efluente Tratado
Figura 10 - Gráfico de Eficiência: Turbidez (UNT)
5 CONCLUSÃO
As águas residuárias de laticínios são constituídas por parâmetros físico-químicos
relativamente poluentes, como a DBO, DQO, pH, sólidos totais dissolvidos, entre outros, os
quais exigem um tratamento eficaz de seus efluentes, reduzindo assim as cargas poluidoras
dos despejos, e preservando a qualidade do corpo receptor dos mesmos.
Data da Coleta Eficiência (%)
03/01 [(430 – 2) / 430] * 100 = 99,53%
12/01 [(460 – 16) / 460] * 100 = 96,52%
10/02 [(282 – 17) / 282] * 100 = 93,97%
12/03 [(580 – 69) / 580] * 100 = 88,10%
12/04 [(310 – 10) / 310] * 100 = 96,77%

12. 12

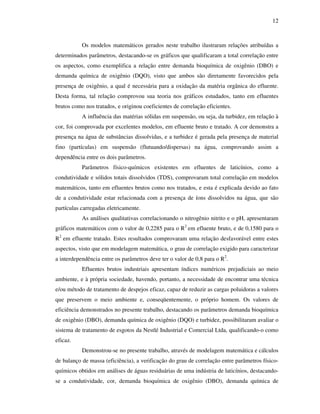

Os modelos matemáticos gerados neste trabalho ilustraram relações atribuídas a
determinados parâmetros, destacando-se os gráficos que qualificaram a total correlação entre
os aspectos, como exemplifica a relação entre demanda bioquímica de oxigênio (DBO) e
demanda química de oxigênio (DQO), visto que ambos são diretamente favorecidos pela
presença de oxigênio, a qual é necessária para a oxidação da matéria orgânica do efluente.
Desta forma, tal relação comprovou sua teoria nos gráficos estudados, tanto em efluentes
brutos como nos tratados, e originou coeficientes de correlação eficientes.
A influência das matérias sólidas em suspensão, ou seja, da turbidez, em relação à
cor, foi comprovada por excelentes modelos, em efluente bruto e tratado. A cor demonstra a
presença na água de substâncias dissolvidas, e a turbidez é gerada pela presença de material
fino (partículas) em suspensão (flutuando/dispersas) na água, comprovando assim a
dependência entre os dois parâmetros.
Parâmetros físico-químicos existentes em efluentes de laticínios, como a
condutividade e sólidos totais dissolvidos (TDS), comprovaram total correlação em modelos
matemáticos, tanto em efluentes brutos como nos tratados, e esta é explicada devido ao fato
de a condutividade estar relacionada com a presença de íons dissolvidos na água, que são
partículas carregadas eletricamente.
As análises qualitativas correlacionando o nitrogênio nitrito e o pH, apresentaram
gráficos matemáticos com o valor de 0,2285 para o R2
em efluente bruto, e de 0,1580 para o
R2
em efluente tratado. Estes resultados comprovaram uma relação desfavorável entre estes
aspectos, visto que em modelagem matemática, o grau de correlação exigido para caracterizar
a interdependência entre os parâmetros deve ter o valor de 0,8 para o R2
.
Efluentes brutos industriais apresentam índices numéricos prejudiciais ao meio
ambiente, e à própria sociedade, havendo, portanto, a necessidade de encontrar uma técnica
e/ou método de tratamento de despejos eficaz, capaz de reduzir as cargas poluidoras a valores
que preservem o meio ambiente e, conseqüentemente, o próprio homem. Os valores de
eficiência demonstrados no presente trabalho, destacando os parâmetros demanda bioquímica
de oxigênio (DBO), demanda química de oxigênio (DQO) e turbidez, possibilitaram avaliar o
sistema de tratamento de esgotos da Nestlé Industrial e Comercial Ltda, qualificando-o como
eficaz.
Demonstrou-se no presente trabalho, através de modelagem matemática e cálculos
de balanço de massa (eficiência), a verificação do grau de correlação entre parâmetros físico-
químicos obtidos em análises de águas residuárias de uma indústria de laticínios, destacando-
se a condutividade, cor, demanda bioquímica de oxigênio (DBO), demanda química de

13. 13

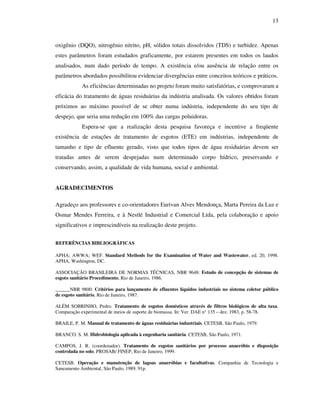

oxigênio (DQO), nitrogênio nitrito, pH, sólidos totais dissolvidos (TDS) e turbidez. Apenas
estes parâmetros foram estudados graficamente, por estarem presentes em todos os laudos
analisados, num dado período de tempo. A existência e/ou ausência de relação entre os
parâmetros abordados possibilitou evidenciar divergências entre conceitos teóricos e práticos.
As eficiências determinadas no projeto foram muito satisfatórias, e comprovaram a
eficácia do tratamento de águas residuárias da indústria analisada. Os valores obtidos foram
próximos ao máximo possível de se obter numa indústria, independente do seu tipo de
despejo, que seria uma redução em 100% das cargas poluidoras.
Espera-se que a realização desta pesquisa favoreça e incentive a freqüente
existência de estações de tratamento de esgotos (ETE) em indústrias, independente de
tamanho e tipo de efluente gerado, visto que todos tipos de água residuárias devem ser
tratadas antes de serem despejadas num determinado corpo hídrico, preservando e
conservando, assim, a qualidade de vida humana, social e ambiental.
AGRADECIMENTOS
Agradeço aos professores e co-orientadores Eurivan Alves Mendonça, Marta Pereira da Luz e
Osmar Mendes Ferreira, e à Nestlé Industrial e Comercial Ltda, pela colaboração e apoio
significativos e imprescindíveis na realização deste projeto.
REFERÊNCIAS BIBLIOGRÁFICAS
APHA; AWWA; WEF. Standard Methods for the Examination of Water and Wastewater, ed. 20, 1998.
APHA, Washington, DC.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS, NBR 9648: Estudo de concepção de sistemas de
esgoto sanitário Procedimento, Rio de Janeiro, 1986.
______NBR 9800: Critérios para lançamento de efluentes líquidos industriais no sistema coletor público
de esgoto sanitário, Rio de Janeiro, 1987.
ALÉM SOBRINHO, Pedro. Tratamento de esgotos domésticos através de filtros biológicos de alta taxa.
Comparação experimental de meios de suporte de biomassa. In: Ver. DAE n° 135 – dez. 1983, p. 58-78.
BRAILE, P. M. Manual de tratamento de águas residuárias industriais. CETESB, São Paulo, 1979.
BRANCO. S. M. Hidrobiologia aplicada à engenharia sanitária. CETESB, São Paulo, 1971.
CAMPOS, J. R. (coordenador). Tratamento de esgotos sanitários por processo anaeróbio e disposição
controlada no solo. PROSAB/ FINEP, Rio de Janeiro, 1999.
CETESB. Operação e manutenção de lagoas anaeróbias e facultativas. Companhia de Tecnologia e
Saneamento Ambiental, São Paulo, 1989, 91p.

14. 14

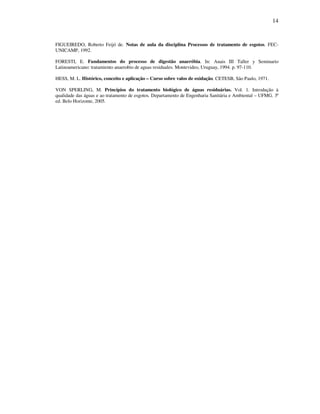

FIGUEIREDO, Roberto Feijó de. Notas de aula da disciplina Processos de tratamento de esgotos. FEC-
UNICAMP, 1992.
FORESTI, E. Fundamentos do processo de digestão anaeróbia. In: Anais III Taller y Seminario
Latinoamericano: tratamiento anaerobio de aguas residuales. Montevideo, Uruguay, 1994. p. 97-110.
HESS, M. L. Histórico, conceito e aplicação – Curso sobre valos de oxidação. CETESB, São Paulo, 1971.
VON SPERLING, M. Princípios do tratamento biológico de águas residuárias. Vol. 1. Introdução à
qualidade das águas e ao tratamento de esgotos. Departamento de Engenharia Sanitária e Ambiental – UFMG. 3ª
ed. Belo Horizonte, 2005.

15. 15

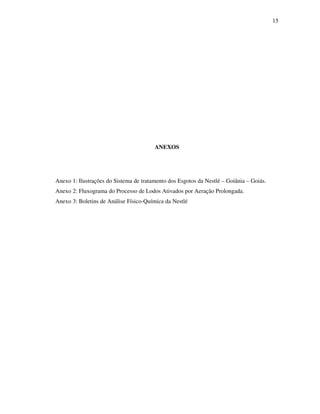

ANEXOS
Anexo 1: Ilustrações do Sistema de tratamento dos Esgotos da Nestlé – Goiânia – Goiás.
Anexo 2: Fluxograma do Processo de Lodos Ativados por Aeração Prolongada.

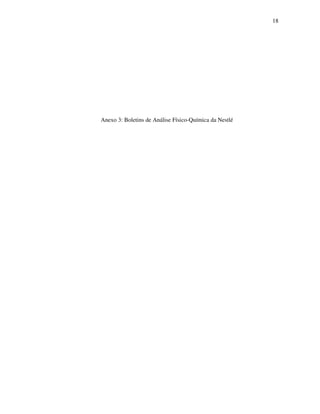

Anexo 3: Boletins de Análise Físico-Química da Nestlé

16. 16

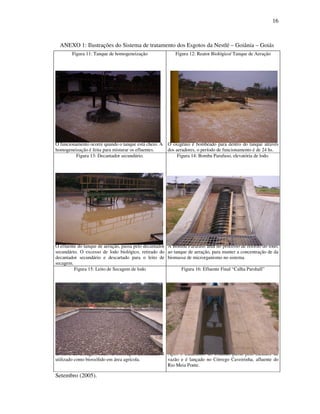

ANEXO 1: Ilustrações do Sistema de tratamento dos Esgotos da Nestlé – Goiânia – Goiás
Setembro (2005).
Figura 11: Tanque de homogeneização
O funcionamento ocorre quando o tanque está cheio. A
homogeneização é feita para misturar os efluentes.
Figura 12: Reator Biológico/ Tanque de Aeração
O oxigênio é bombeado para dentro do tanque através
dos aeradores, o período de funcionamento é de 24 hs.
Figura 13: Decantador secundário.
O efluente do tanque de aeração, passa pelo decantador
secundário. O excesso de lodo biológico, retirado do
decantador secundário e descartado para o leito de
secagem.
Figura 14: Bomba Parafuso, elevatória de lodo.
A Bomba Parafuso atua no processo de retorno do lodo,
ao tanque de aeração, para manter a concentração de da
biomassa de microrganismo no sistema.
Figura 15: Leito de Secagem de lodo
O Leito de Secagem lodo. O lodo após desidratado é
utilizado como biossólido em área agrícola.
Figura 16: Efluente Final “Calha Parshall”
Após o tratamento do efluente passa pelo medidor de
vazão e é lançado no Córrego Caveirinha, afluente do
Rio Meia Ponte.

17. 17
ANEXO 2:

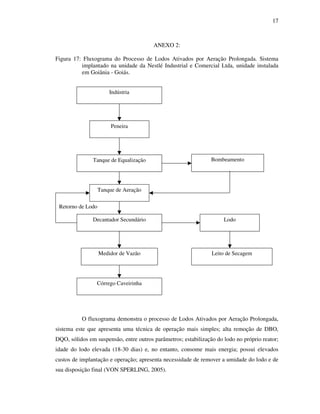

Figura 17: Fluxograma do Processo de Lodos Ativados por Aeração Prolongada. Sistema
implantado na unidade da Nestlé Industrial e Comercial Ltda, unidade instalada
em Goiânia - Goiás.
O fluxograma demonstra o processo de Lodos Ativados por Aeração Prolongada,
sistema este que apresenta uma técnica de operação mais simples; alta remoção de DBO,
DQO, sólidos em suspensão, entre outros parâmetros; estabilização do lodo no próprio reator;
idade do lodo elevada (18-30 dias) e, no entanto, consome mais energia; possui elevados
custos de implantação e operação; apresenta necessidade de remover a umidade do lodo e de
sua disposição final (VON SPERLING, 2005).
Bombeamento
Decantador Secundário
Córrego Caveirinha
Indústria
Peneira
Lodo
Tanque de Aeração
Tanque de Equalização
Retorno de Lodo
Leito de Secagem
sSe
Medidor de Vazão
sSe

18. 18
Anexo 3: Boletins de Análise Físico-Química da Nestlé
