1. Trabalho de ARMC
Diogo
Juarez
Wanderson 2IA 28/09/07
PLACAS DE VÍDEO

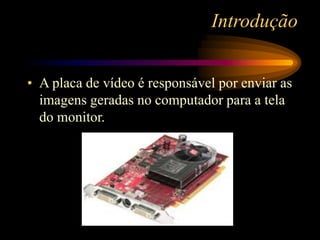

2. Introdução
• A placa de vídeo é responsável por enviar as
imagens geradas no computador para a tela
do monitor.

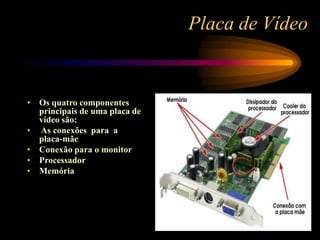

3. Placa de Vídeo
• Os quatro componentes
principais de uma placa de
vídeo são:
• As conexões para a
placa-mãe
• Conexão para o monitor
• Processador
• Memória

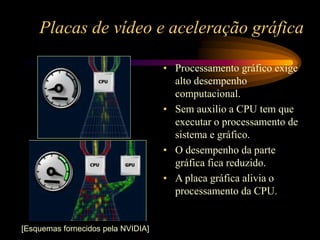

4. Placas de vídeo e aceleração gráfica
• Processamento gráfico exige
alto desempenho
computacional.
• Sem auxilio a CPU tem que
executar o processamento de
sistema e gráfico.
• O desempenho da parte
gráfica fica reduzido.
• A placa gráfica alivia o
processamento da CPU.
[Esquemas fornecidos pela NVIDIA]

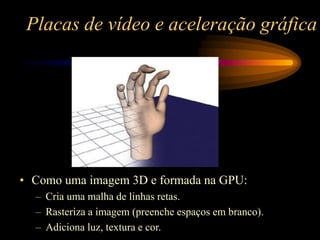

5. Placas de vídeo e aceleração gráfica
• Como uma imagem 3D e formada na GPU:
– Cria uma malha de linhas retas.
– Rasteriza a imagem (preenche espaços em branco).
– Adiciona luz, textura e cor.

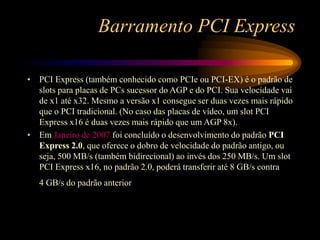

6. Barramento PCI Express
• PCI Express (também conhecido como PCIe ou PCI-EX) é o padrão de
slots para placas de PCs sucessor do AGP e do PCI. Sua velocidade vai
de x1 até x32. Mesmo a versão x1 consegue ser duas vezes mais rápido
que o PCI tradicional. (No caso das placas de vídeo, um slot PCI
Express x16 é duas vezes mais rápido que um AGP 8x).
• Em Janeiro de 2007 foi concluído o desenvolvimento do padrão PCI
Express 2.0, que oferece o dobro de velocidade do padrão antigo, ou
seja, 500 MB/s (também bidirecional) ao invés dos 250 MB/s. Um slot
PCI Express x16, no padrão 2.0, poderá transferir até 8 GB/s contra
4 GB/s do padrão anterior

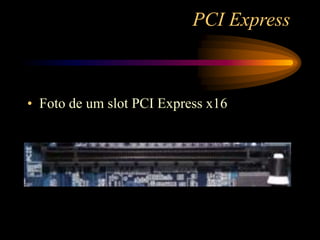

7. PCI Express
• Foto de um slot PCI Express x16

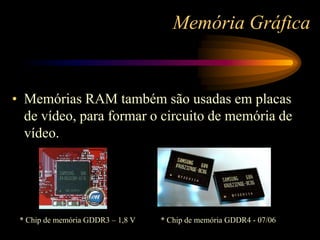

8. Memória Gráfica
• Memórias RAM também são usadas em placas
de vídeo, para formar o circuito de memória de
vídeo.
* Chip de memória GDDR3 – 1,8 V * Chip de memória GDDR4 - 07/06

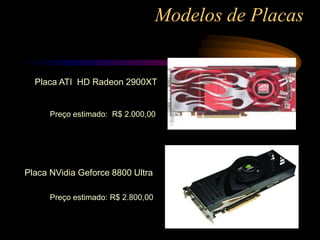

9. Modelos de Placas
Placa NVidia Geforce 8800 Ultra
Preço estimado: R$ 2.000,00
Preço estimado: R$ 2.800,00
Placa ATI HD Radeon 2900XT

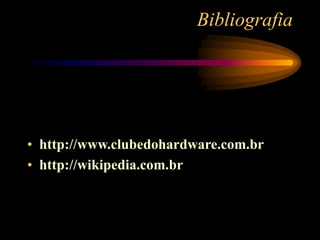

10. Bibliografia
• http://www.clubedohardware.com.br
• http://wikipedia.com.br
