1. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada
e
Plano de Intervenção
MODULO 3
Gestores e Técnicos Ambientais
2. ® copyright 2009. PIA (São Paulo, SP)

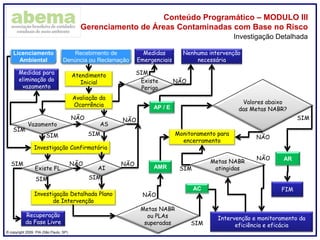

Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Licenciamento
Ambiental
Recebimento de
Denúncia ou Reclamação
Medidas para
eliminação do
vazamento
Atendimento
Inicial
Avaliação da
Ocorrência
Medidas
Emergenciais
Existe
Perigo
Nenhuma intervenção
necessária
ASVazamento
Metas NABR
ou PLAs
superadas
Investigação Confirmatória
AIExiste FL
Recuperação
da Fase Livre
Investigação Detalhada Plano
de Intervenção
AMR
AR
AP / E
Intervenção e monitoramento da
eficiência e eficácia
Monitoramento para
encerramento
Valores abaixo
das Metas NABR?
Metas NABR
atingidas
AC FIM
SIM
NÃO
SIM SIM
SIM
SIM
NÃO
NÃO
SIM
SIM SIM
NÃONÃO
NÃO
SIM
SIM
NÃO
NÃO
Investigação Detalhada
3. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada
• Estudos incompletos
• Plumas não mapeadas
• Plumas mapeadas de forma incorreta
• Plano de intervenção não apresentado
• Modelo conceitual único para todas as
áreas
• Desconhecimento do meio físico
• Laudos analíticos falsificados
• Limitação em investigar adequadamente
a contaminação no solo
• Indefinição das fontes primárias
• Indefinição do centro de massa das
plumas de contaminação

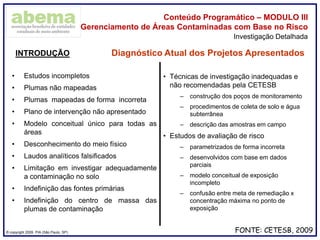

INTRODUÇÃO Diagnóstico Atual dos Projetos Apresentados
FONTE: CETESB, 2009
• Técnicas de investigação inadequadas e
não recomendadas pela CETESB
– construção dos poços de monitoramento
– procedimentos de coleta de solo e água
subterrânea
– descrição das amostras em campo
• Estudos de avaliação de risco
– parametrizados de forma incorreta
– desenvolvidos com base em dados
parciais
– modelo conceitual de exposição
incompleto
– confusão entre meta de remediação x
concentração máxima no ponto de
exposição
4. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

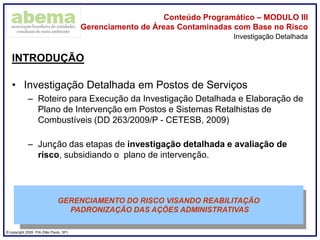

INTRODUÇÃO
• Investigação Detalhada em Postos de Serviços
– Roteiro para Execução da Investigação Detalhada e Elaboração de
Plano de Intervenção em Postos e Sistemas Retalhistas de
Combustíveis (DD 263/2009/P - CETESB, 2009)
– Junção das etapas de investigação detalhada e avaliação de
risco, subsidiando o plano de intervenção.
Investigação Detalhada
GERENCIAMENTO DO RISCO VISANDO REABILITAÇÃO
PADRONIZAÇÃO DAS AÇÕES ADMINISTRATIVAS
5. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

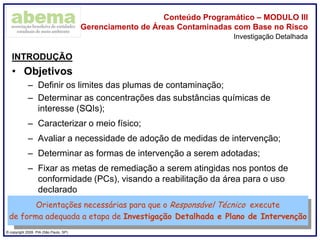

INTRODUÇÃO
• Objetivos
– Definir os limites das plumas de contaminação;
– Determinar as concentrações das substâncias químicas de
interesse (SQIs);
– Caracterizar o meio físico;
– Avaliar a necessidade de adoção de medidas de intervenção;
– Determinar as formas de intervenção a serem adotadas;
– Fixar as metas de remediação a serem atingidas nos pontos de
conformidade (PCs), visando a reabilitação da área para o uso
declarado
Investigação Detalhada
Orientações necessárias para que o Responsável Técnico execute
de forma adequada a etapa de Investigação Detalhada e Plano de Intervenção
6. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
Reunir e Avaliar os Dados Existentes
Realizar a Coleta de Dados para Investigação Detalhada
Elaborar Plano de Intervenção
Apresentar os Resultados da
Investigação Detalhada e Plano de Intervenção

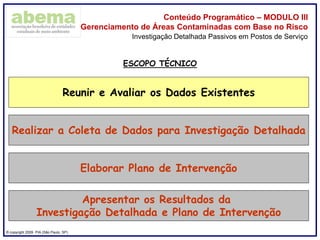

ESCOPO TÉCNICO
7. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
Reunir e Avaliar os Dados Existentes
Realizar a Coleta de Dados para Investigação Detalhada
Elaborar Plano de Intervenção
Apresentar os Resultados da
Investigação Detalhada e Plano de Intervenção
ESCOPO TÉCNICO
8. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

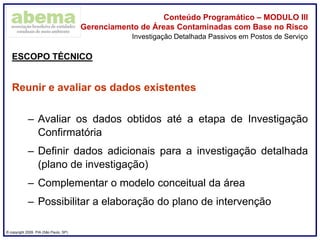

ESCOPO TÉCNICO
Reunir e avaliar os dados existentes
– Avaliar os dados obtidos até a etapa de Investigação
Confirmatória
– Definir dados adicionais para a investigação detalhada
(plano de investigação)
– Complementar o modelo conceitual da área
– Possibilitar a elaboração do plano de intervenção
Investigação Detalhada Passivos em Postos de Serviço

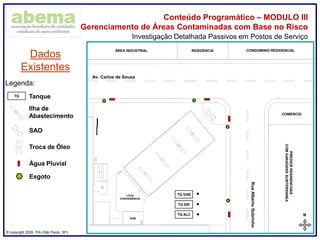

9. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
Dados
Existentes
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
ÁREA INDUSTRIAL RESIDENCIA CONDOMINIO RESIDENCIAL
PREDIOSRESINENCIIAIS
COMGARAGENSSUBTERRANEA
COMERCIO
Av. Carlos de Sousa
RuaAlbertoSobrinho
Troca de Óleo
Água Pluvial
Esgoto

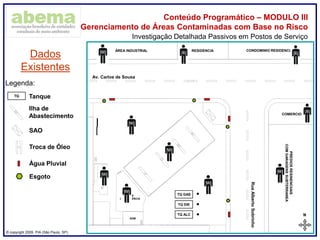

10. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
ÁREA INDUSTRIAL RESIDENCIA CONDOMINIO RESIDENCIAL
PREDIOSRESINENCIIAIS
COMGARAGENSSUBTERRANEA
COMERCIO
Av. Carlos de Sousa
RuaAlbertoSobrinho
Investigação Detalhada Passivos em Postos de Serviço
Dados
Existentes
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
Troca de Óleo
Água Pluvial
Esgoto
11. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
ÁREA INDUSTRIAL RESIDENCIA CONDOMINIO RESIDENCIAL
PREDIOSRESINENCIIAIS
COMGARAGENSSUBTERRANEA
COMERCIO
Av. Carlos de Sousa
RuaAlbertoSobrinho
Investigação Detalhada Passivos em Postos de Serviço
Dados
Existentes
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
Troca de Óleo
Água Pluvial
Esgoto

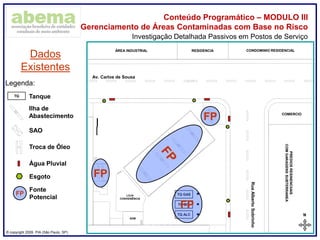

FP
FP
FP
FP
Fonte
Potencial
12. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
ÁREA INDUSTRIAL RESIDENCIA CONDOMINIO RESIDENCIAL
PREDIOSRESINENCIIAIS
COMGARAGENSSUBTERRANEA
COMERCIO
Av. Carlos de Sousa
RuaAlbertoSobrinho

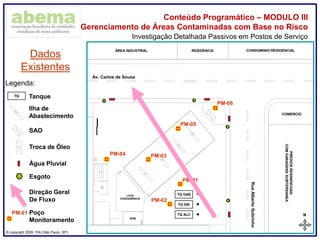

Investigação Detalhada Passivos em Postos de Serviço
Dados
Existentes
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
Troca de Óleo
PM-01
PM-02
PM-06
PM-05
PM-03PM-04
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto
PM-01
Direção Geral
De Fluxo

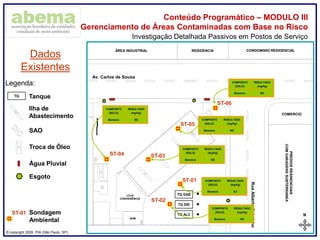

13. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
ÁREA INDUSTRIAL RESIDENCIA CONDOMINIO RESIDENCIAL
PREDIOSRESINENCIIAIS
COMGARAGENSSUBTERRANEA
COMERCIO
Av. Carlos de Sousa
RuaAlbertoSobrinho
Investigação Detalhada Passivos em Postos de Serviço
Dados
Existentes
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
Troca de Óleo
ST-01
ST-02
ST-06
ST-05
ST-03ST-04
ST-01 Sondagem
Ambiental
Água Pluvial
Esgoto
COMPOSTO
(SOLO)
RESULTADO
(mg/Kg)
Benzeno 5,0
COMPOSTO
(SOLO)
RESULTADO
(mg/Kg)
Benzeno ND
COMPOSTO
(SOLO)
RESULTADO
(mg/Kg)
Benzeno ND
COMPOSTO
(SOLO)
RESULTADO
(mg/Kg)
Benzeno ND
COMPOSTO
(SOLO)
RESULTADO
(mg/Kg)
Benzeno ND
COMPOSTO
(SOLO)
RESULTADO
(mg/Kg)
Benzeno ND

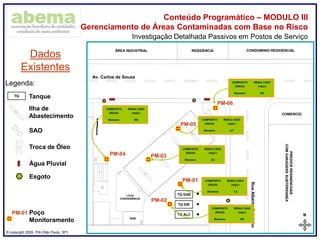

14. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
ÁREA INDUSTRIAL RESIDENCIA CONDOMINIO RESIDENCIAL
PREDIOSRESINENCIIAIS
COMGARAGENSSUBTERRANEA
COMERCIO
Av. Carlos de Sousa
RuaAlbertoSobrinho
Investigação Detalhada Passivos em Postos de Serviço
Dados
Existentes
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
Troca de Óleo
PM-01
PM-02
PM-06
PM-05
PM-03PM-04
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto
PM-01 COMPOSTO
(ÁGUA)
RESULTADO
(mg/L)
Benzeno 1,5
COMPOSTO
(ÁGUA)
RESULTADO
(mg/L)
Benzeno ND
COMPOSTO
(ÁGUA)
RESULTADO
(mg/L)
Benzeno ND
COMPOSTO
(ÁGUA)
RESULTADO
(mg/L)
Benzeno 0,7
COMPOSTO
(ÁGUA)
RESULTADO
(mg/L)
Benzeno ND
COMPOSTO
(ÁGUA)
RESULTADO
(mg/L)
Benzeno 0,5
15. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

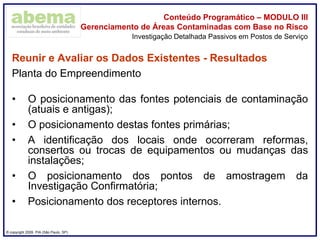

Reunir e Avaliar os Dados Existentes - Resultados
Planta do Empreendimento
• O posicionamento das fontes potenciais de contaminação
(atuais e antigas);
• O posicionamento destas fontes primárias;
• A identificação dos locais onde ocorreram reformas,
consertos ou trocas de equipamentos ou mudanças das
instalações;
• O posicionamento dos pontos de amostragem da
Investigação Confirmatória;
• Posicionamento dos receptores internos.
Investigação Detalhada Passivos em Postos de Serviço

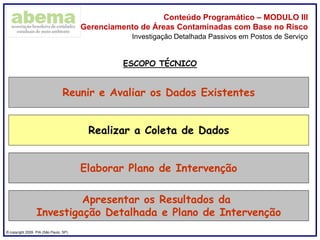

16. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
Reunir e Avaliar os Dados Existentes
Realizar a Coleta de Dados
Elaborar Plano de Intervenção
Apresentar os Resultados da
Investigação Detalhada e Plano de Intervenção
ESCOPO TÉCNICO
17. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

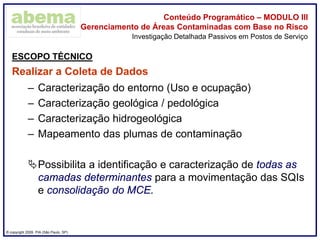

ESCOPO TÉCNICO
Realizar a Coleta de Dados
– Caracterização do entorno (Uso e ocupação)

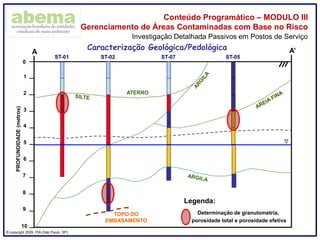

– Caracterização geológica / pedológica
– Caracterização hidrogeológica
– Mapeamento das plumas de contaminação
Possibilita a identificação e caracterização de todas as
camadas determinantes para a movimentação das SQIs
e consolidação do MCE.
Investigação Detalhada Passivos em Postos de Serviço
18. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço

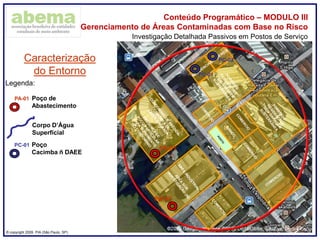

Caracterização
do Entorno
PA-01 Poço de
Abastecimento
Legenda:
PA-01
PA-02
Corpo D’Água
Superficial
PC-02
PC-01
PC-01 Poço
Cacimba ñ DAEE
19. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

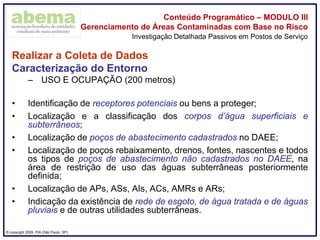

Realizar a Coleta de Dados
Caracterização do Entorno
– USO E OCUPAÇÃO (200 metros)
• Identificação de receptores potenciais ou bens a proteger;
• Localização e a classificação dos corpos d’água superficiais e
subterrâneos;
• Localização de poços de abastecimento cadastrados no DAEE;
• Localização de poços rebaixamento, drenos, fontes, nascentes e todos
os tipos de poços de abastecimento não cadastrados no DAEE, na
área de restrição de uso das águas subterrâneas posteriormente
definida;
• Localização de APs, ASs, AIs, ACs, AMRs e ARs;
• Indicação da existência de rede de esgoto, de água tratada e de águas
pluviais e de outras utilidades subterrâneas.
Investigação Detalhada Passivos em Postos de Serviço
20. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados

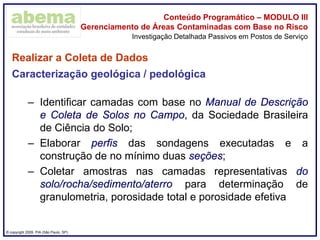

Caracterização geológica / pedológica
– Identificar camadas com base no Manual de Descrição
e Coleta de Solos no Campo, da Sociedade Brasileira
de Ciência do Solo;
– Elaborar perfis das sondagens executadas e a
construção de no mínimo duas seções;
– Coletar amostras nas camadas representativas do
solo/rocha/sedimento/aterro para determinação de
granulometria, porosidade total e porosidade efetiva
Investigação Detalhada Passivos em Postos de Serviço
21. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
0
1
2
3
4
5
6
7
8
PROFUNDIDADE(metros)
ST-01
A A’
ST-02 ST-07 ST-05
ATERRO
Legenda:
Determinação de granulometria,
porosidade total e porosidade efetiva
9
10
TOPO DO
EMBASAMENTO
TOPO DO
EMBASAMENTO
Caracterização Geológica/Pedológica
22. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados
Caracterização Hidrogeológica
– Poços de Monitoramento de acordo ABNT NBR 15495-1 e 15495-2
– Poços Multiníveis com as seções filtrantes dos poços mais
profundos localizados em camadas condicionantes de fluxo
– Ensaio para determinação da condutividade hidráulica (tipo slug
test) em todos os poços de monitoramento instalados no eixo
longitudinal da pluma de contaminação
• Número mínimo de três poços
• Em cada pluma não coincidente
– Velocidades de fluxo da água subterrânea nas unidades
hidrogeológicas condicionantes para o transporte das SQIs
– Elaboração de seções (transversal e longitudinal ao eixo principal
das plumas mapeadas no plano horizontal)
Investigação Detalhada Passivos em Postos de Serviço
23. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
0
1
2
3
4
5
6
7
8
PROFUNDIDADE(metros)
A A’
ATERRO
9
10
Legenda:
Determinação de
Slug Test
Direções Preferenciais
De Fluxo
TOPO DO EMBASAMENTO

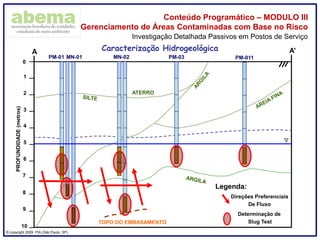

Caracterização Hidrogeológica
MN-02MN-01 PM-03 PM-011PM-01
24. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
COMERCIO RESIDENCIA RESIDENCIA
COMERCIO
RESIDENCIA
Av. Carlos de Sousa
RuaAlbertoSobrinho
Troca de Óleo
PM-01
PM-02
PM-06
PM-05
PM-03PM-04
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto PM-01

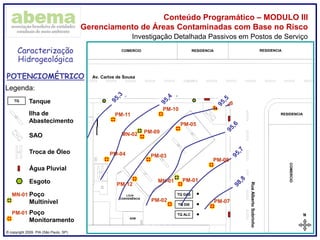

Caracterização
Hidrogeológica
POTENCIOMÉTRICO
MN-01 Poço
Multinível
MN-01
MN-02
PM-11
PM-10
PM-09
PM-08
PM-07
PM-12
25. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
0
1
2
3
4
5
6
7
8
PROFUNDIDADE(metros)
A A’
ATERRO
9
10
Legenda:
Direções Preferenciais
De FluxoTOPO DO EMBASAMENTO

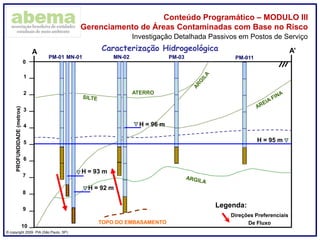

Caracterização Hidrogeológica
H = 92 m
H = 93 m
H = 96 m
H = 95 m
MN-02MN-01 PM-03 PM-011PM-01
26. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

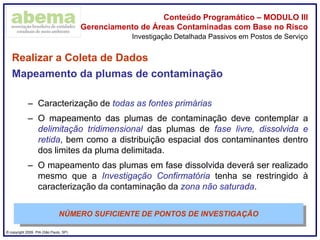

Realizar a Coleta de Dados
Mapeamento da plumas de contaminação
– Caracterização de todas as fontes primárias
– O mapeamento das plumas de contaminação deve contemplar a
delimitação tridimensional das plumas de fase livre, dissolvida e
retida, bem como a distribuição espacial dos contaminantes dentro
dos limites da pluma delimitada.
– O mapeamento das plumas em fase dissolvida deverá ser realizado
mesmo que a Investigação Confirmatória tenha se restringido à
caracterização da contaminação da zona não saturada.
Investigação Detalhada Passivos em Postos de Serviço
NÚMERO SUFICIENTE DE PONTOS DE INVESTIGAÇÃO
27. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados
Mapeamento da plumas de contaminação
– Laudos Analíticos laboratoriais (ISO/IEC 17025)
– As amostras deverão ser acompanhadas de cadeia de
custódia com identificação da área de coleta (assinada e
datada)
• Local onde foi coletada a amostra
• Ficha de recebimento de amostras (check list do laboratório)
• A partir de 31 de agosto de 2009
– ABNT NBR ISO/IEC 17025
– Resoluções SMA 37/2006 e SMA 46/2008
– DD CETESB 211/2009
Investigação Detalhada Passivos em Postos de Serviço
28. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço

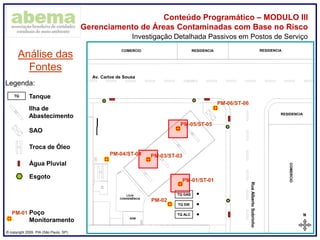

Análise das
Fontes
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
COMERCIO RESIDENCIA RESIDENCIA
COMERCIO
RESIDENCIA
Av. Carlos de Sousa
RuaAlbertoSobrinho
Troca de Óleo
PM-01
PM-02
PM-06/ST-06
PM-05/ST-05
PM-03/ST-03PM-04/ST-04
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto
PM-01/ST-01
29. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados
Mapeamento da PLUMA RETIDA
– Coleta de amostras de solo, sedimento, rocha ou aterro
• Procedimento para Identificação de Passivos Ambientais em
Estabelecimentos com Sistema de Armazenamento Subterrâneo
de Combustíveis (SASC)
– Parâmetros a serem determinados
• BTEX
• PAHs
• Outras SQIs deverão ser incluídas em função da identificação
de outras substâncias ou produtos registrados no histórico da
área
Investigação Detalhada Passivos em Postos de Serviço
30. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados para Investigação Detalhada

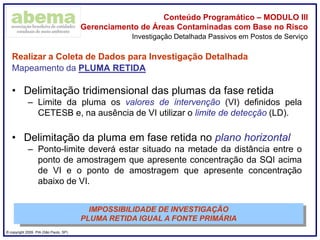

Mapeamento da PLUMA RETIDA
• Delimitação tridimensional das plumas da fase retida
– Limite da pluma os valores de intervenção (VI) definidos pela
CETESB e, na ausência de VI utilizar o limite de detecção (LD).
• Delimitação da pluma em fase retida no plano horizontal
– Ponto-limite deverá estar situado na metade da distância entre o
ponto de amostragem que apresente concentração da SQI acima
de VI e o ponto de amostragem que apresente concentração
abaixo de VI.
Investigação Detalhada Passivos em Postos de Serviço
IMPOSSIBILIDADE DE INVESTIGAÇÃO
PLUMA RETIDA IGUAL A FONTE PRIMÁRIA
31. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
Troca de Óleo
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
COMERCIO RESIDENCIA RESIDENCIA
COMERCIO
RESIDENCIA
Av. Carlos de Sousa
TuaAlbertoSobrinho
ST-01
ST-02
ST-06
ST-05
ST-03ST-04

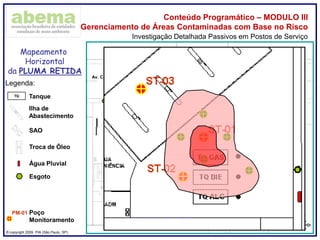

Mapeamento
Horizontal
da PLUMA RETIDA
32. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

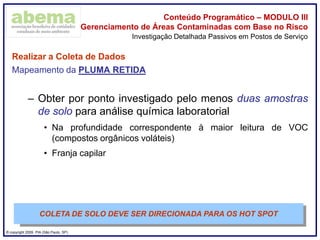

Realizar a Coleta de Dados
Mapeamento da PLUMA RETIDA
– Obter por ponto investigado pelo menos duas amostras
de solo para análise química laboratorial
• Na profundidade correspondente à maior leitura de VOC
(compostos orgânicos voláteis)
• Franja capilar
Investigação Detalhada Passivos em Postos de Serviço
COLETA DE SOLO DEVE SER DIRECIONADA PARA OS HOT SPOT
33. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados para Investigação Detalhada

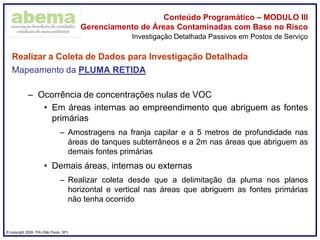

Mapeamento da PLUMA RETIDA
– Ocorrência de concentrações nulas de VOC
• Em áreas internas ao empreendimento que abriguem as fontes
primárias
– Amostragens na franja capilar e a 5 metros de profundidade nas
áreas de tanques subterrâneos e a 2m nas áreas que abriguem as
demais fontes primárias
• Demais áreas, internas ou externas
– Realizar coleta desde que a delimitação da pluma nos planos
horizontal e vertical nas áreas que abriguem as fontes primárias
não tenha ocorrido
Investigação Detalhada Passivos em Postos de Serviço
34. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
0
1
2
3
4
5
6
7
8
PROFUNDIDADE(metros)
ST-02
A A’
ST-01 ST-07 ST-05
ATERRO
9
10
TOPO DO
EMBASAMENTO

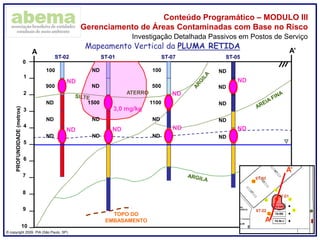

Mapeamento Vertical da PLUMA RETIDA
900
100
ND
ND
ND
ND
ND
1500
ND
ND
500
100
1100
ND
ND
ND
ND
ND
ND
ND
A
A’
ND
ND
3,0 mg/kg
ND
ND
ND ND
ND
35. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

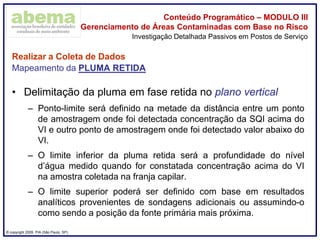

Realizar a Coleta de Dados
Mapeamento da PLUMA RETIDA
• Delimitação da pluma em fase retida no plano vertical
– Ponto-limite será definido na metade da distância entre um ponto
de amostragem onde foi detectada concentração da SQI acima do
VI e outro ponto de amostragem onde foi detectado valor abaixo do
VI.
– O limite inferior da pluma retida será a profundidade do nível
d’água medido quando for constatada concentração acima do VI
na amostra coletada na franja capilar.
– O limite superior poderá ser definido com base em resultados
analíticos provenientes de sondagens adicionais ou assumindo-o
como sendo a posição da fonte primária mais próxima.
Investigação Detalhada Passivos em Postos de Serviço
36. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

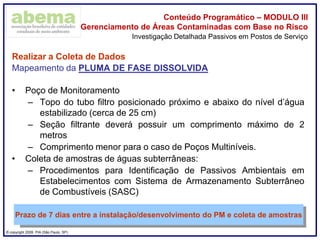

Realizar a Coleta de Dados
Mapeamento da PLUMA DE FASE DISSOLVIDA
• Poço de Monitoramento
– Topo do tubo filtro posicionado próximo e abaixo do nível d’água
estabilizado (cerca de 25 cm)
– Seção filtrante deverá possuir um comprimento máximo de 2
metros
– Comprimento menor para o caso de Poços Multiníveis.
• Coleta de amostras de águas subterrâneas:
– Procedimentos para Identificação de Passivos Ambientais em
Estabelecimentos com Sistema de Armazenamento Subterrâneo
de Combustíveis (SASC)
Investigação Detalhada Passivos em Postos de Serviço
Prazo de 7 dias entre a instalação/desenvolvimento do PM e coleta de amostras
37. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço

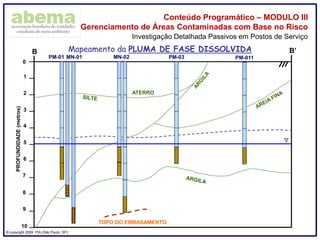

Mapeamento da PLUMA DE FASE DISSOLVIDA
0
1
2
3
4
5
6
7
8
PROFUNDIDADE(metros)
B B’
MN-02
ATERRO
MN-01 PM-03 PM-011
9
10
TOPO DO EMBASAMENTO
PM-01
38. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados
Mapeamento da PLUMA DE FASE DISSOLVIDA
• Parâmetros a serem determinados em todos os PMs
– BTEX
– PAHs
– Outras SQIs deverão ser incluídas em função da identificação de
outras substâncias ou produtos registrados no histórico da área
• Deverão ser realizadas análises de etanol nos poços de
monitoramento relacionados às fontes primárias de
contaminação. Caso sejam obtidos resultados acima dos
limites de quantificação deverá ser realizado o
mapeamento da pluma de etanol.
Investigação Detalhada Passivos em Postos de Serviço
39. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados
Mapeamento da PLUMA DE FASE DISSOLVIDA

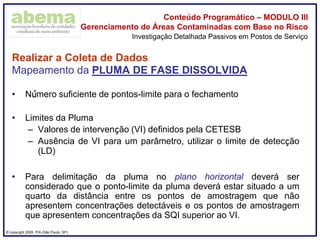

• Número suficiente de pontos-limite para o fechamento
• Limites da Pluma
– Valores de intervenção (VI) definidos pela CETESB
– Ausência de VI para um parâmetro, utilizar o limite de detecção
(LD)
• Para delimitação da pluma no plano horizontal deverá ser
considerado que o ponto-limite da pluma deverá estar situado a um
quarto da distância entre os pontos de amostragem que não
apresentem concentrações detectáveis e os pontos de amostragem
que apresentem concentrações da SQI superior ao VI.
Investigação Detalhada Passivos em Postos de Serviço
40. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço

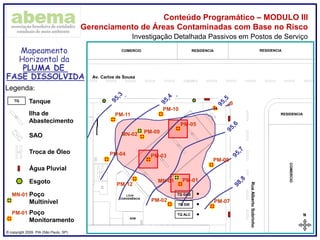

Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
COMERCIO RESIDENCIA RESIDENCIA
COMERCIO
RESIDENCIA
Av. Carlos de Sousa
RuaAlbertoSobrinho
Troca de Óleo
PM-01
PM-02
PM-06
PM-05
PM-03PM-04
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto PM-01
Mapeamento
Horizontal da
PLUMA DE
FASE DISSOLVIDA
MN-01 Poço
Multinível
MN-01
MN-02
PM-11
PM-10
PM-09
PM-08
PM-07
PM-12
41. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço

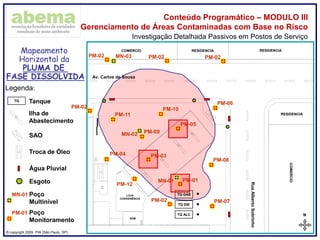

Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
COMERCIO RESIDENCIA RESIDENCIA
COMERCIO
RESIDENCIA
Av. Carlos de Sousa
RuaAlbertoSobrinho
Troca de Óleo
PM-01
PM-02
PM-06
PM-05
PM-03PM-04
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto PM-01
Mapeamento
Horizontal da
PLUMA DE
FASE DISSOLVIDA
MN-01 Poço
Multinível
MN-01
MN-02
PM-02
PM-02
PM-02 PM-02MN-03
PM-11
PM-10
PM-09
PM-08
PM-07
PM-12
42. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

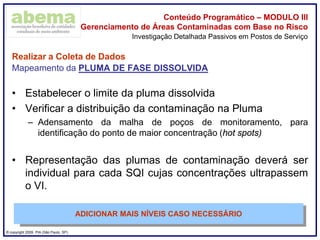

Realizar a Coleta de Dados
Mapeamento da PLUMA DE FASE DISSOLVIDA
• Estabelecer o limite da pluma dissolvida
• Verificar a distribuição da contaminação na Pluma
– Adensamento da malha de poços de monitoramento, para
identificação do ponto de maior concentração (hot spots)
• Representação das plumas de contaminação deverá ser
individual para cada SQI cujas concentrações ultrapassem
o VI.
Investigação Detalhada Passivos em Postos de Serviço
ADICIONAR MAIS NÍVEIS CASO NECESSÁRIO
43. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

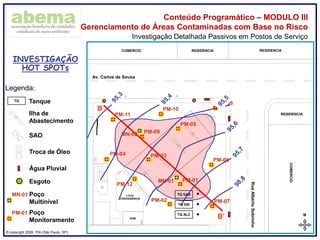

Investigação Detalhada Passivos em Postos de Serviço
Legenda:
TQ Tanque
Ilha de
Abastecimento
SAO
N
02,55,0m
ABCDEFGHI
TQ ALC
TQ GAS
TQ DIE
LOJA
CONVENIÊNCIA
ADM
COMERCIO RESIDENCIA RESIDENCIA
COMERCIO
RESIDENCIA
Av. Carlos de Sousa
RuaAlbertoSobrinho
Troca de Óleo
PM-01
PM-02
PM-06
PM-05
PM-03PM-04
PM-01 Poço
Monitoramento
Água Pluvial
Esgoto PM-01
INVESTIGAÇÃO
HOT SPOTs
MN-01 Poço
Multinível
MN-01
MN-02
PM-11
PM-10
PM-09
PM-08
PM-07
PM-12
B
B’
44. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Realizar a Coleta de Dados
Mapeamento da PLUMA DE FASE DISSOLVIDA

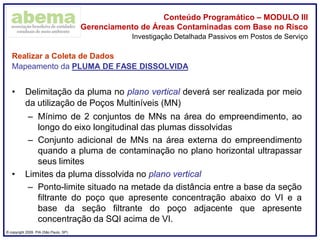

• Delimitação da pluma no plano vertical deverá ser realizada por meio
da utilização de Poços Multiníveis (MN)
– Mínimo de 2 conjuntos de MNs na área do empreendimento, ao
longo do eixo longitudinal das plumas dissolvidas
– Conjunto adicional de MNs na área externa do empreendimento
quando a pluma de contaminação no plano horizontal ultrapassar
seus limites
• Limites da pluma dissolvida no plano vertical
– Ponto-limite situado na metade da distância entre a base da seção
filtrante do poço que apresente concentração abaixo do VI e a
base da seção filtrante do poço adjacente que apresente
concentração da SQI acima de VI.
Investigação Detalhada Passivos em Postos de Serviço
45. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

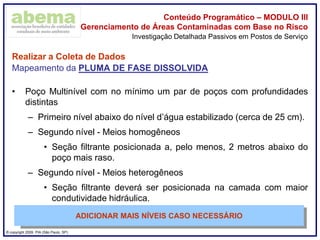

Realizar a Coleta de Dados
Mapeamento da PLUMA DE FASE DISSOLVIDA
• Poço Multinível com no mínimo um par de poços com profundidades
distintas
– Primeiro nível abaixo do nível d’água estabilizado (cerca de 25 cm).
– Segundo nível - Meios homogêneos
• Seção filtrante posicionada a, pelo menos, 2 metros abaixo do
poço mais raso.
– Segundo nível - Meios heterogêneos
• Seção filtrante deverá ser posicionada na camada com maior
condutividade hidráulica.
Investigação Detalhada Passivos em Postos de Serviço
ADICIONAR MAIS NÍVEIS CASO NECESSÁRIO
46. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
0
1
2
3
4
5
6
7
8
PROFUNDIDADE(metros)
B B’
ATERRO
9
10
TOPO DO EMBASAMENTO

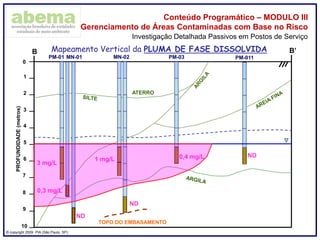

Mapeamento Vertical da PLUMA DE FASE DISSOLVIDA
1 mg/L
ND
ND
ND0,4 mg/L
0,3 mg/L
3 mg/L
Mapeamento Vertical da PLUMA DE FASE DISSOLVIDA
MN-02MN-01 PM-03 PM-011PM-01
47. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

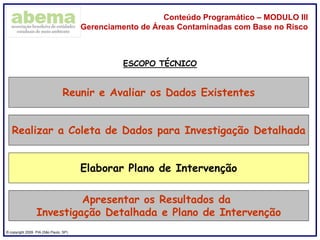

Reunir e Avaliar os Dados Existentes
Realizar a Coleta de Dados para Investigação Detalhada
Elaborar Plano de Intervenção
Apresentar os Resultados da
Investigação Detalhada e Plano de Intervenção
ESCOPO TÉCNICO
48. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco

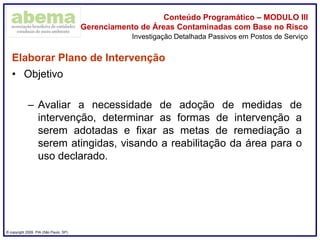

Elaborar Plano de Intervenção
• Objetivo
– Avaliar a necessidade de adoção de medidas de
intervenção, determinar as formas de intervenção a
serem adotadas e fixar as metas de remediação a
serem atingidas, visando a reabilitação da área para o
uso declarado.
Investigação Detalhada Passivos em Postos de Serviço
49. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Elaborar Plano de Intervenção
• Avaliar a necessidade de adoção de medidas de
intervenção

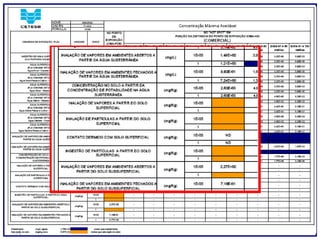

– Tabelas de CMAs (POE e HS)
– PLAs (padrões legais aplicáveis);
– Quadro SQIs x CMAs/PLAs;
– Mapas de risco;
– Quadro de intervenção.
Investigação Detalhada Passivos em Postos de Serviço
50. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
Investigação Detalhada Passivos em Postos de Serviço
51. ® copyright 2009. PIA (São Paulo, SP)
Conteúdo Programático – MODULO III
Gerenciamento de Áreas Contaminadas com Base no Risco
