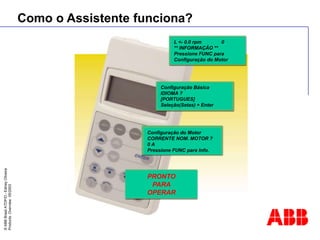

Como o Assistente funciona?
L <- 0.0 rpm 0
** INFORMAÇÂO **
Pressione FUNC para
Configuração do Motor
Configuração Básica
IDIOMA ?
[PORTUGUES]
Seleção(Setas) + Enter
Configuração do Motor
CORRENTE NOM. MOTOR ?
0 A
Pressione FUNC para Info.
PRONTO
PARA
OPERAR](https://image.slidesharecdn.com/01-acs800generaloverview-231009003245-38b5189e/85/01-ACS800_General_Overview-ppt-61-320.jpg)
![©
ABB
Brasil
ATDP/D
-
Ediney
Oliveira
Products
Overview
05/2003
Como o Assistente funciona?
L < 0.0 rpm 0
Seleção de Idioma
Config. da Aplicação
Config. Dados do Motor
O usuário pode iniciar o
Assistente manualmente,
pressionando FUNC
Existe 13 assistentes
disponíveis
O usuário pode buscar a
AJUDA, durante a
configuração, pressionando
FUNC
A Seta dupla ( )
acessa outras páginas de
ajuda
L < 0.0 rpm 0
Config. Dados do Motor
Velocidade Nom. Motor
[0000 rpm]
L < 0.0 rpm 0
Define o valor através
dos dados de placa do
motor L < 0.0 rpm 0
para multi motores, a
velocidade nominal dos
motores deve ser igual](https://image.slidesharecdn.com/01-acs800generaloverview-231009003245-38b5189e/85/01-ACS800_General_Overview-ppt-62-320.jpg)
Carregado porGeraldo Leao Lana
01 - ACS800_General_Overview.ppt
O documento apresenta uma visão geral do conversor de frequência ACS800 da ABB, incluindo: 1) Uma breve história da evolução dos controles de motores CA; 2) Os principais métodos de controle de motores CA, como controle escalar de frequência, controle vetorial de fluxo e controle direto de torque; 3) As características e vantagens do controle direto de torque utilizado no ACS800.
01 - ACS800_General_Overview.ppt
- 1. © ABB Brasil ATDP/D - slide 1 Product Overview ACS800 Rev.1 Product Overview ACS 800series ”It’s What’s inside that counts” Fábio Prieto Promoção Técnica (011) 3688-9244 fabio.prieto@br.abb.com
- 2. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800 Evoluçãodos conversores CA V f Freq. ref. Modu- lator V/F ratio V f Torque control Modu- lator Speed control Speed Control Torque Control AC AC AC 1970’s: Controle de Freqüência 1990’s: Controle Direto de Torque T 1980’s: Controle Vetorial de Fluxo

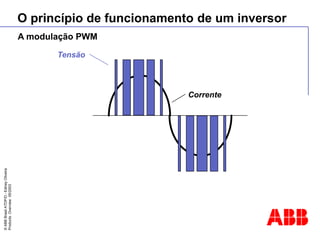

- 3. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 O princípio defuncionamento de um inversor Tensão Corrente A modulação PWM

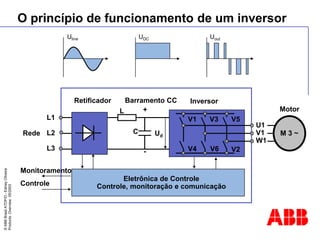

- 4. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 O princípio defuncionamento de um inversor Barramento CC Retificador V1 V3 V5 V2 V6 V4 C L + - U1 V1 W1 M 3 ~ Ud Eletrônica de Controle Controle, monitoração e comunicação L1 L2 L3 Inversor Motor Monitoramento Controle Rede Uline UDC Uout

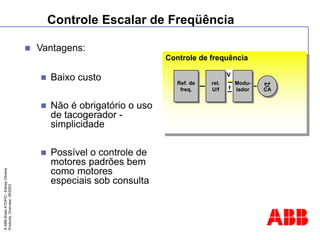

- 5. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Controle Escalar deFreqüência Vantagens: Baixo custo Não é obrigatório o uso de tacogerador - simplicidade Possível o controle de motores padrões bem como motores especiais sob consulta Controle de frequência CA V f Ref. de freq. Modu- lador rel. U/f
- 6. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Desvantagens: Ignorao “ status “ do motor Não controla o torque ( quem o determina é a carga ) O modulador utilizado é um elemento de atraso na resposta do controle Controle de frequência CA V f Ref. de freq. Modu- lador rel. U/f Controle Escalar de Freqüência

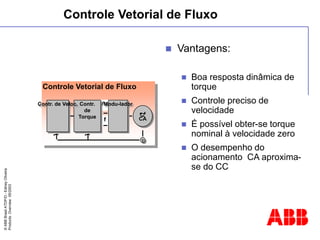

- 7. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Controle Vetorial deFluxo Vantagens: Boa resposta dinâmica de torque Controle preciso de velocidade É possível obter-se torque nominal à velocidade zero O desempenho do acionamento CA aproxima- se do CC Controle Vetorial de Fluxo T CA V f Contr. de Torque Modu-lador Contr. de Veloc.

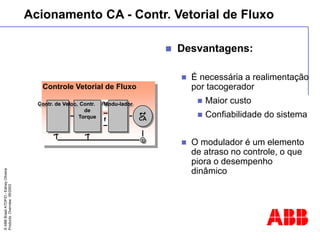

- 8. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Acionamento CA -Contr. Vetorial de Fluxo Desvantagens: É necessária a realimentação por tacogerador Maior custo Confiabilidade do sistema O modulador é um elemento de atraso no controle, o que piora o desempenho dinâmico Controle Vetorial de Fluxo T CA V f Contr. de Torque Modu-lador Contr. de Veloc.
- 9.

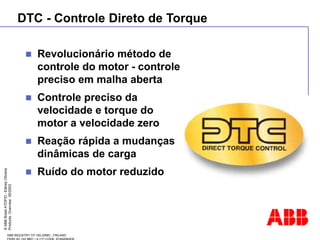

- 10. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ABB INDUSTRY OYHELSINKI , FINLAND Revolucionário método de controle do motor - controle preciso em malha aberta Controle preciso da velocidade e torque do motor a velocidade zero Reação rápida a mudanças dinâmicas de carga Ruído do motor reduzido DTC - Controle Direto de Torque
- 11. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ABB INDUSTRY OYHELSINKI , FINLAND DTC - Controle Direto de Torque Tempo de resposta a degrau de torque Controle de velocidade ou torque precisos Torque máximo em velocidade zero Controle direto do torque: sem escorregamentos “Power loss ride through” Sem interrupções do processo Controle rápido - melhor proteção DTC Vetorial PWM escalar < 5 mseg 10 a 20 mseg > 100 mseg 0,00 0,50 1,00 Current Torque DTC PWM New Current level New Torque level Time Controle preciso de torque em todas as situações

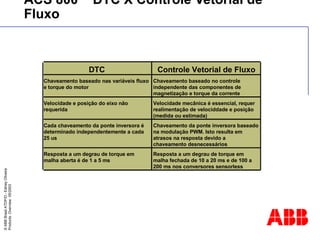

- 12. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800 DTCX Controle Vetorial de Fluxo DTC Controle Vetorial de Fluxo Chaveamento baseado nas variáveis fluxo e torque do motor Chaveamento baseado no controle independente das componentes de magnetização e torque da corrente Velocidade e posição do eixo não requerida Velocidade mecânica é essencial, requer realimentação de velociddade e posição (medida ou estimada) Cada chaveamento da ponte inversora é determinado independentemente a cada 25 us Chaveamento da ponte inversora baseado na modulação PWM. Isto resulta em atrasos na resposta devido a chaveamento desnecessários Resposta a um degrau de torque em malha aberta é de 1 a 5 ms Resposta a um degrau de torque em malha fechada de 10 a 20 ms e de 100 a 200 ms nos conversores sensorless

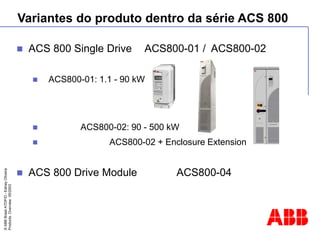

- 13. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800Single Drive ACS800-01 / ACS800-02 ACS800-01: 1.1 - 90 kW ACS800-02: 90 - 500 kW ACS800-02 + Enclosure Extension ACS 800 Drive Module ACS800-04 Variantes do produto dentro da série ACS 800
- 14. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Tecnologia comumpara aplicações distintas - DTC Larga faixa de tensão e potência 200 V a 690 V 0.55 kW a 3000 kW Assistente de Start-up Programação Adaptativa Fácil instalação Compatível com modelos anteriores Marcações CE, C-UL US, CSA, C-tick ACS 800 SingleDrive Bem vindo ao futuro dos acionamentos 0.55 - 3000 kW

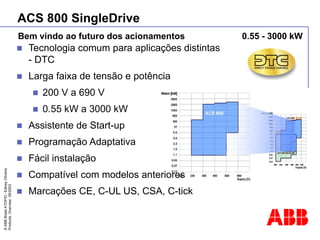

- 15. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800 SingleDrive Bemvindo ao futuro dos acionamentos 0.55 - 3000 kW Ampla faixa de potência e última tecnologia em controle de motores através do DTC Versátil com características opcionais como: adaptadores fieldbus, frenagem, etc. Seleção de macros de aplicação pré programadas resultando em um ajuste rápido de parâmetros. Utilizável em aplicações diversificadas tais como misturadores, extrusoras e centrífugas

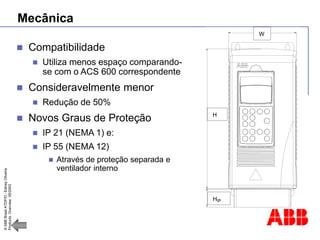

- 16. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Mecânica Compatibilidade Utilizamenos espaço comparando- se com o ACS 600 correspondente Consideravelmente menor Redução de 50% Novos Graus de Proteção IP 21 (NEMA 1) e: IP 55 (NEMA 12) Através de proteção separada e ventilador interno H+5 H Hgb W

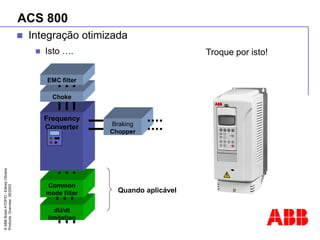

- 17. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800 Integraçãootimizada Isto …. Quando aplicável Troque por isto! dU/dt limitation Common mode filter Frequency Converter Choke EMC filter Braking Chopper
- 18. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Painel (Compatível com anteriores Tampa Plástica Basedo Painel Módulos Opcionais (novos) • Profibus DB • DeviceNet • Interbus-S • Lonworks • CAN open • Modbus • Extensões analógicas e Digitais • Interface para Encoder •Adaptador DDCS Esqueleto Plástico Controle do Motor, Módulo E/S Módulo Principal Reatores e outros componentes do ciruito principal Suporte do dissipador Ventilador Caixa de cabos Módulo EMC - Ambiente Industrial + Proteção IP55 + Chopper de Frenagem incorporado nas potênicas até 25kVA
- 19.
- 20. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800-01 Faixade potência: 0,55 a 90 kW ou 0,75 a 150 CV Tensões de Alimentação 200 a 240 V 380 a 500 V 525 a 690 V

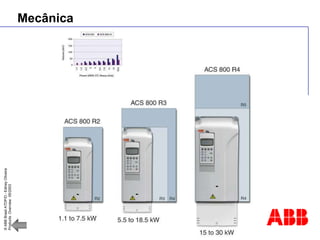

- 21.

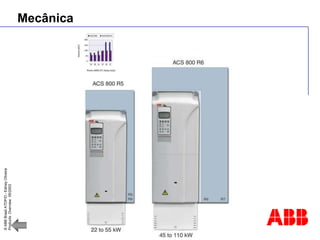

- 22.

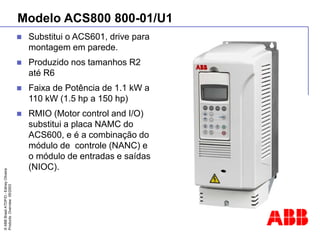

- 23. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Modelo ACS800 800-01/U1 Substitui o ACS601, drive para montagem em parede. Produzido nos tamanhos R2 até R6 Faixa de Potência de 1.1 kW a 110 kW (1.5 hp a 150 hp) RMIO (Motor control and I/O) substitui a placa NAMC do ACS600, e é a combinação do módulo de controle (NANC) e o módulo de entradas e saídas (NIOC).
- 24. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Modelo ACS800 800-01/U1 Novo Painel de Controle CDP312R com display maior compatível com ACS600 Tampa Removível para montagem lado a lado, reduzindo a distância lateral entre drives para 0 (zero) Com a tampa removida, o interior do drive fica exposto. Caixa de cabeamento Fusíveis UR desnecessários

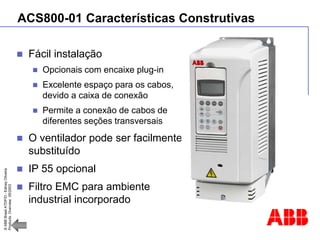

- 25. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-01 Características Construtivas Fácil instalação Opcionais com encaixe plug-in Excelente espaço para os cabos, devido a caixa de conexão Permite a conexão de cabos de diferentes seções transversais O ventilador pode ser facilmente substituído IP 55 opcional Filtro EMC para ambiente industrial incorporado

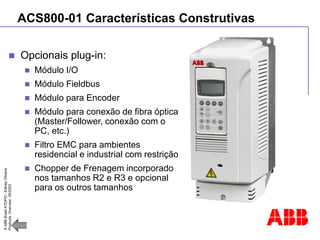

- 26. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-01 Características Construtivas Opcionais plug-in: Módulo I/O Módulo Fieldbus Módulo para Encoder Módulo para conexão de fibra óptica (Master/Follower, conexão com o PC, etc.) Filtro EMC para ambientes residencial e industrial com restrição Chopper de Frenagem incorporado nos tamanhos R2 e R3 e opcional para os outros tamanhos

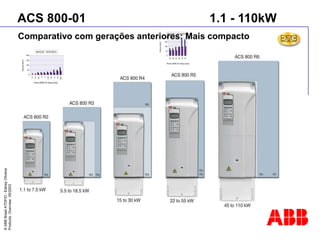

- 27. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800-01 1.1- 110kW Comparativo com gerações anteriores: Mais compacto
- 28.

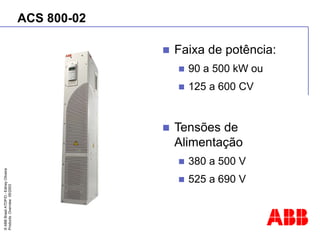

- 29. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800-02 Faixade potência: 90 a 500 kW ou 125 a 600 CV Tensões de Alimentação 380 a 500 V 525 a 690 V

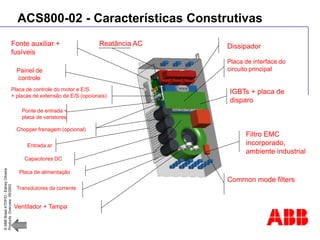

- 30. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-02 - CaracterísticasConstrutivas Reatância AC Fonte auxiliar + fusíveis Painel de controle Placa de controle do motor e E/S + placas de extensão de E/S (opcionais) Ponte de entrada + placa de varistores Chopper frenagem (opcional) Entrada ar Capacitores DC Transdutores de corrente Placa de alimentação Ventilador + Tampa Dissipador Placa de interface do circuito principal IGBTs + placa de disparo Filtro EMC incorporado, ambiente industrial Common mode filters

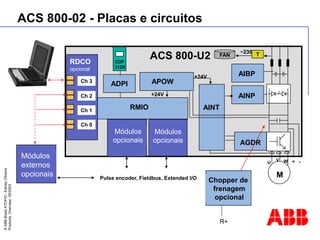

- 31. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800-02 -Placas e circuitos T M RMIO AINT Módulos externos opcionais Módulos opcionais U V W Módulos opcionais +24V RDCO opcional ACS 800-U2 Pulse encoder, Fieldbus, Extended I/O CDP 312R FAN ~230 + - Ch 3 Ch 2 Ch 1 Ch 0 APOW AGDR AINP AIBP ADPI +24V Chopper de frenagem opcional R+

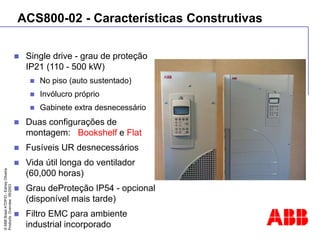

- 32. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-02 - CaracterísticasConstrutivas Single drive - grau de proteção IP21 (110 - 500 kW) No piso (auto sustentado) Invólucro próprio Gabinete extra desnecessário Duas configurações de montagem: Bookshelf e Flat Fusíveis UR desnecessários Vida útil longa do ventilador (60,000 horas) Grau deProteção IP54 - opcional (disponível mais tarde) Filtro EMC para ambiente industrial incorporado

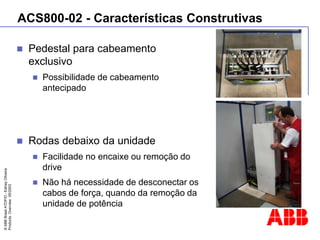

- 33. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-02 - CaracterísticasConstrutivas Pedestal para cabeamento exclusivo Possibilidade de cabeamento antecipado Rodas debaixo da unidade Facilidade no encaixe ou remoção do drive Não há necessidade de desconectar os cabos de força, quando da remoção da unidade de potência

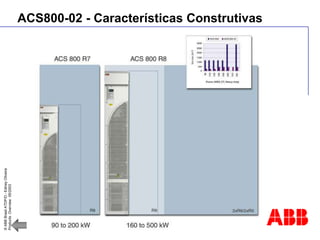

- 34.

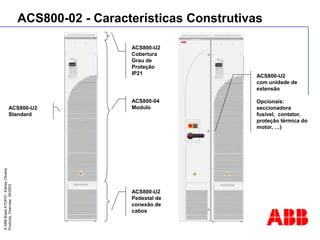

- 35. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-02 - CaracterísticasConstrutivas ACS800-04 Modulo ACS800-U2 Pedestal de conexão de cabos ACS800-U2 Cobertura Grau de Proteção IP21 ACS800-U2 Standard ACS800-U2 com unidade de extensão Opcionais: seccionadora fusivel, contator, proteção térmica do motor, …)

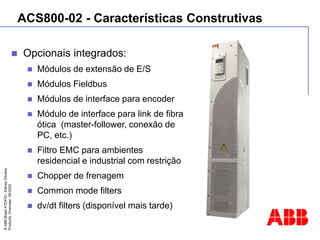

- 36. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-02 - CaracterísticasConstrutivas Opcionais integrados: Módulos de extensão de E/S Módulos Fieldbus Módulos de interface para encoder Módulo de interface para link de fibra ótica (master-follower, conexão de PC, etc.) Filtro EMC para ambientes residencial e industrial com restrição Chopper de frenagem Common mode filters dv/dt filters (disponível mais tarde)

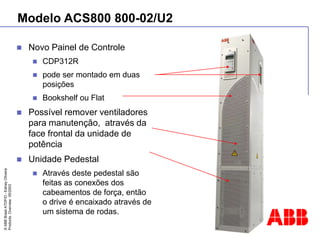

- 37. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Modelo ACS800 800-02/U2 Novo Painel de Controle CDP312R pode ser montado em duas posições Bookshelf ou Flat Possível remover ventiladores para manutenção, através da face frontal da unidade de potência Unidade Pedestal Através deste pedestal são feitas as conexões dos cabeamentos de força, então o drive é encaixado através de um sistema de rodas.
- 38. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Tamanhos do 800-02 R7 150-200hp 1507 R8 300 - 600hp 2024 1507 602 R7 Unidade de extensão IP21 2024 793 R8 Unidade de extensão IP21

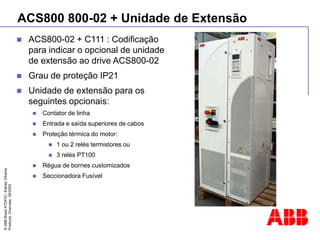

- 39. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800 800-02 +Unidade de Extensão ACS800-02 + C111 : Codificação para indicar o opcional de unidade de extensão ao drive ACS800-02 Grau de proteção IP21 Unidade de extensão para os seguintes opcionais: Contator de linha Entrada e saída superiores de cabos Proteção térmica do motor: 1 ou 2 relés termistores ou 3 relés PT100 Régua de bornes customizados Seccionadora Fusível

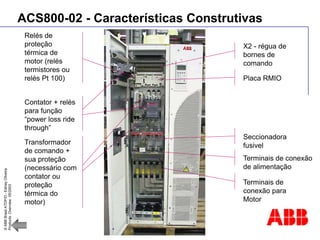

- 40. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS800-02 - CaracterísticasConstrutivas X2 - régua de bornes de comando Contator + relés para função “power loss ride through” Placa RMIO Relés de proteção térmica de motor (relés termistores ou relés Pt 100) Seccionadora fusivel Transformador de comando + sua proteção (necessário com contator ou proteção térmica do motor) Terminais de conexão para Motor Terminais de conexão de alimentação

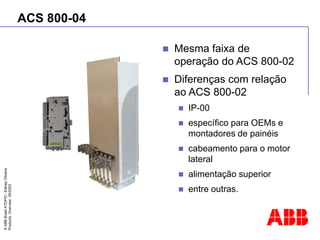

- 41. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 ACS 800-04 Mesmafaixa de operação do ACS 800-02 Diferenças com relação ao ACS 800-02 IP-00 específico para OEMs e montadores de painéis cabeamento para o motor lateral alimentação superior entre outras.

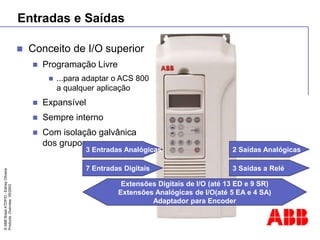

- 42. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Entradas e Saídas Conceito de I/O superior Programação Livre ...para adaptar o ACS 800 a qualquer aplicação Expansível Sempre interno Com isolação galvânica dos grupos 3 Entradas Analógicas 7 Entradas Digitais 2 Saídas Analógicas 3 Saídas a Relé Extensões Digitais de I/O (até 13 ED e 9 SR) Extensões Analógicas de I/O(até 5 EA e 4 SA) Adaptador para Encoder

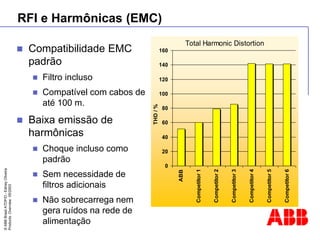

- 43. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 RFI e Harmônicas(EMC) Compatibilidade EMC padrão Filtro incluso Compatível com cabos de até 100 m. Baixa emissão de harmônicas Choque incluso como padrão Sem necessidade de filtros adicionais Não sobrecarrega nem gera ruídos na rede de alimentação Total Harmonic Distortion 0 20 40 60 80 100 120 140 160 ABB Competitor 1 Competitor 2 Competitor 3 Competitor 4 Competitor 5 Competitor 6 THD / %

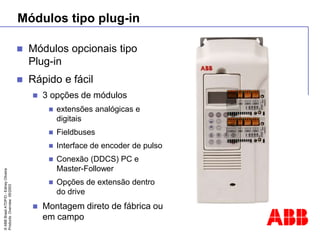

- 44. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Módulos tipo plug-in Módulos opcionais tipo Plug-in Rápido e fácil 3 opções de módulos extensões analógicas e digitais Fieldbuses Interface de encoder de pulso Conexão (DDCS) PC e Master-Follower Opções de extensão dentro do drive Montagem direto de fábrica ou em campo
- 45. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Painel de Controle(CDP-312R) Simples e Versátil Display maior Assistente de Start-up Programação Adaptável Compatível com as versões anteriores Novo formato do display para escolha dos parâmetros (Grupo/Índice/bit) Upload ou Download de parâmetros independe da versão

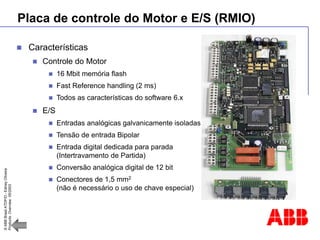

- 46. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Placa de controledo Motor e E/S (RMIO) Características Controle do Motor 16 Mbit memória flash Fast Reference handling (2 ms) Todos as características do software 6.x E/S Entradas analógicas galvanicamente isoladas Tensão de entrada Bipolar Entrada digital dedicada para parada (Intertravamento de Partida) Conversão analógica digital de 12 bit Conectores de 1,5 mm2 (não é necessário o uso de chave especial)

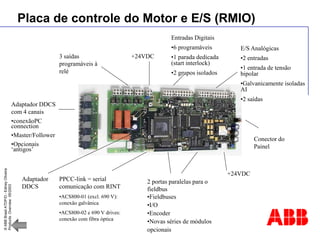

- 47. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Placa de controledo Motor e E/S (RMIO) +24VDC 2 portas paralelas para o fieldbus •Fieldbuses •I/O •Encoder •Novas séries de módulos opcionais PPCC-link = serial comunicação com RINT •ACS800-01 (excl. 690 V): conexão galvânica •ACS800-02 e 690 V drives: conexão com fibra óptica Conector do Painel E/S Analógicas •2 entradas •1 entrada de tensão bipolar •Galvanicamente isoladas AI •2 saídas Entradas Digitais •6 programáveis •1 parada dedicada (start interlock) •2 grupos isolados +24VDC 3 saídas programáveis à relé Adaptador DDCS Adaptador DDCS com 4 canais •conexãoPC connection •Master/Follower •Opcionais ‘antigos’

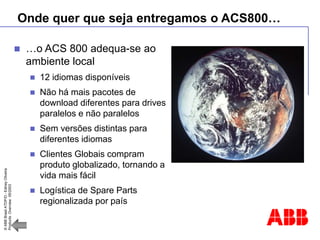

- 48. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Onde quer queseja entregamos o ACS800… …o ACS 800 adequa-se ao ambiente local 12 idiomas disponíveis Não há mais pacotes de download diferentes para drives paralelos e não paralelos Sem versões distintas para diferentes idiomas Clientes Globais compram produto globalizado, tornando a vida mais fácil Logística de Spare Parts regionalizada por país

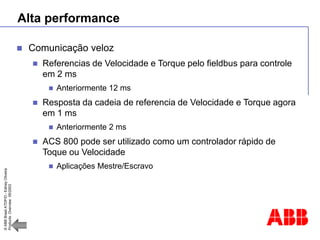

- 49. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Alta performance Comunicaçãoveloz Referencias de Velocidade e Torque pelo fieldbus para controle em 2 ms Anteriormente 12 ms Resposta da cadeia de referencia de Velocidade e Torque agora em 1 ms Anteriormente 2 ms ACS 800 pode ser utilizado como um controlador rápido de Toque ou Velocidade Aplicações Mestre/Escravo
- 50. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Proteção de Sobrecarga Nova proteção para os módulos de potência A proteção de sobrecarga é baseada na supervisão da temperatura real e estimada do IGBT e diodo Alarme / Falha de temperatura no ACS 800 Ciclos de sobrecarga não mais pré-definidos 150% Ihd 1 minuto a cada 5 minutos 200% para 10 segundos a cada 60 segundos Capacidade de sobrecarga pode se calculada em função das condições ambientais Melhor proteção para os diodos a baixa rotação

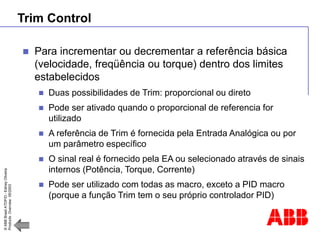

- 51. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Trim Control Paraincrementar ou decrementar a referência básica (velocidade, freqüência ou torque) dentro dos limites estabelecidos Duas possibilidades de Trim: proporcional ou direto Pode ser ativado quando o proporcional de referencia for utilizado A referência de Trim é fornecida pela Entrada Analógica ou por um parâmetro específico O sinal real é fornecido pela EA ou selecionado através de sinais internos (Potência, Torque, Corrente) Pode ser utilizado com todas as macro, exceto a PID macro (porque a função Trim tem o seu próprio controlador PID)

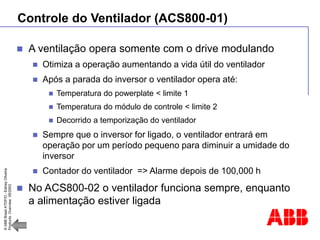

- 52. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Controle do Ventilador(ACS800-01) A ventilação opera somente com o drive modulando Otimiza a operação aumentando a vida útil do ventilador Após a parada do inversor o ventilador opera até: Temperatura do powerplate < limite 1 Temperatura do módulo de controle < limite 2 Decorrido a temporização do ventilador Sempre que o inversor for ligado, o ventilador entrará em operação por um período pequeno para diminuir a umidade do inversor Contador do ventilador => Alarme depois de 100,000 h No ACS800-02 o ventilador funciona sempre, enquanto a alimentação estiver ligada

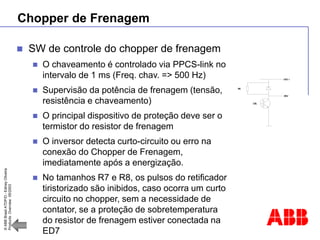

- 53. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Chopper de Frenagem SW de controle do chopper de frenagem O chaveamento é controlado via PPCS-link no intervalo de 1 ms (Freq. chav. => 500 Hz) Supervisão da potência de frenagem (tensão, resistência e chaveamento) O principal dispositivo de proteção deve ser o termistor do resistor de frenagem O inversor detecta curto-circuito ou erro na conexão do Chopper de Frenagem, imediatamente após a energização. No tamanhos R7 e R8, os pulsos do retificador tiristorizado são inibidos, caso ocorra um curto circuito no chopper, sem a necessidade de contator, se a proteção de sobretemperatura do resistor de frenagem estiver conectada na ED7 UDC+ GBL BR2 BR

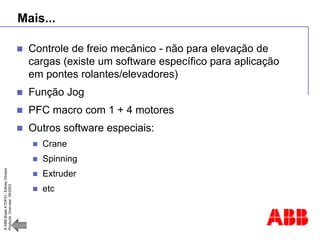

- 54. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Mais... Controle defreio mecânico - não para elevação de cargas (existe um software específico para aplicação em pontes rolantes/elevadores) Função Jog PFC macro com 1 + 4 motores Outros software especiais: Crane Spinning Extruder etc

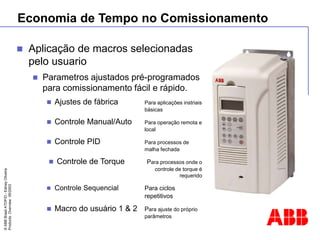

- 55. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Economia de Tempono Comissionamento Aplicação de macros selecionadas pelo usuario Parametros ajustados pré-programados para comissionamento fácil e rápido. Ajustes de fábrica Para aplicações instriais básicas Controle Manual/Auto Para operação remota e local Controle PID Para processos de malha fechada Controle de Torque Para processos onde o controle de torque é requerido Controle Sequencial Para ciclos repetitivos Macro do usuário 1 & 2 Para ajuste do próprio parâmetros

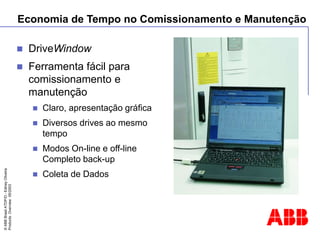

- 56. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Economia de Tempono Comissionamento e Manutenção DriveWindow Ferramenta fácil para comissionamento e manutenção Claro, apresentação gráfica Diversos drives ao mesmo tempo Modos On-line e off-line Completo back-up Coleta de Dados

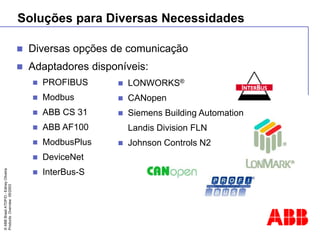

- 57. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Soluções para DiversasNecessidades Diversas opções de comunicação Adaptadores disponíveis: PROFIBUS Modbus ABB CS 31 ABB AF100 ModbusPlus DeviceNet InterBus-S LONWORKS® CANopen Siemens Building Automation Landis Division FLN Johnson Controls N2
- 58.
- 59. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Assistente de Start-upInteligente Guia o usuário, passo a passo, pelos parâmetros e opções mais comuns Amigável e de fácil utilização Tempo para o start-up reduzido Previne erros na parametrização Não solicita o preenchimento dos parâmetros desnecessários O usuário poderá retornar ao assistente em qualquer momento

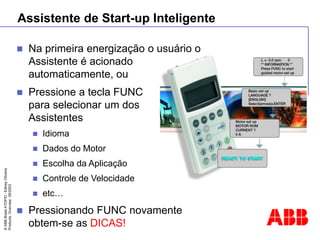

- 60. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Assistente de Start-upInteligente Na primeira energização o usuário o Assistente é acionado automaticamente, ou Pressione a tecla FUNC para selecionar um dos Assistentes Idioma Dados do Motor Escolha da Aplicação Controle de Velocidade etc… Pressionando FUNC novamente obtem-se as DICAS!
- 61. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Como o Assistentefunciona? L <- 0.0 rpm 0 ** INFORMAÇÂO ** Pressione FUNC para Configuração do Motor Configuração Básica IDIOMA ? [PORTUGUES] Seleção(Setas) + Enter Configuração do Motor CORRENTE NOM. MOTOR ? 0 A Pressione FUNC para Info. PRONTO PARA OPERAR
- 62. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Como o Assistentefunciona? L < 0.0 rpm 0 Seleção de Idioma Config. da Aplicação Config. Dados do Motor O usuário pode iniciar o Assistente manualmente, pressionando FUNC Existe 13 assistentes disponíveis O usuário pode buscar a AJUDA, durante a configuração, pressionando FUNC A Seta dupla ( ) acessa outras páginas de ajuda L < 0.0 rpm 0 Config. Dados do Motor Velocidade Nom. Motor [0000 rpm] L < 0.0 rpm 0 Define o valor através dos dados de placa do motor L < 0.0 rpm 0 para multi motores, a velocidade nominal dos motores deve ser igual
- 63.

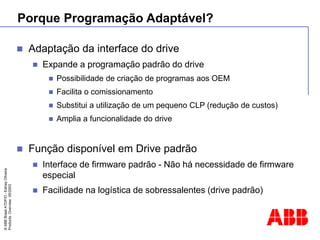

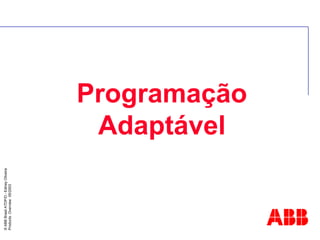

- 64. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Porque Programação Adaptável? Adaptação da interface do drive Expande a programação padrão do drive Possibilidade de criação de programas aos OEM Facilita o comissionamento Substitui a utilização de um pequeno CLP (redução de custos) Amplia a funcionalidade do drive Função disponível em Drive padrão Interface de firmware padrão - Não há necessidade de firmware especial Facilidade na logística de sobressalentes (drive padrão)
- 65. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Porque Programação Adaptável? Funções de CLP incorporados no drive 15 blocos de programação 20 funções Block 1 Type: IN 1 IN 2 IN3 OUT Output (boolean / integer) Programação pode ser feita com Painel de Controle CDP312R / DriveWindow 2 Programação através de ajustes de parâmetros (Ajuste dos parâmetros dos blocos). DriveAP Programação dos blocos de função através da ferramenta gráfica Drive AP

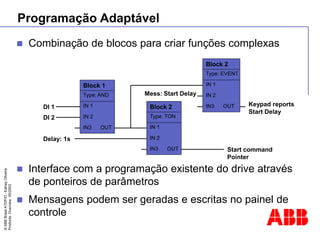

- 66. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Combinação deblocos para criar funções complexas Interface com a programação existente do drive através de ponteiros de parâmetros Mensagens podem ser geradas e escritas no painel de controle Programação Adaptável DI 1 DI 2 Delay: 1s Start command Pointer Block 2 Type: TON IN 1 IN 2 IN3 OUT Block 1 Type: AND IN 1 IN 2 IN3 OUT Block 2 Type: EVENT IN 1 IN 2 IN3 OUT Mess: Start Delay Keypad reports Start Delay

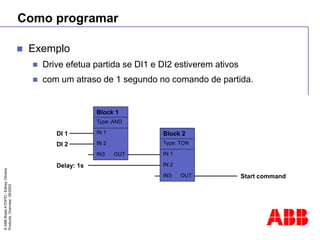

- 67. © ABB Brasil ATDP/D - Ediney Oliveira Products Overview 05/2003 Como programar Exemplo Drive efetua partida se DI1 e DI2 estiverem ativos com um atraso de 1 segundo no comando de partida. DI 1 DI 2 Delay: 1s Start command Block 2 Type: TON IN 1 IN 2 IN3 OUT Block 1 Type: AND IN 1 IN 2 IN3 OUT
- 68.
