1. Computação Gráfica para DesignersNilton Gonçalves Gamba JuniorRoze Anne Luiz da VitóriaGabriela de Oliveira Cotta

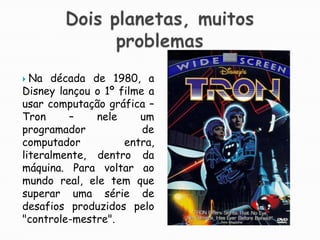

2. Dois planetas, muitos problemasNa década de 1980, a Disney lançou o 1º filme a usar computação gráfica – Tron – nele um programador de computador entra, literalmente, dentro da máquina. Para voltar ao mundo real, ele tem que superar uma série de desafios produzidos pelo "controle-mestre".

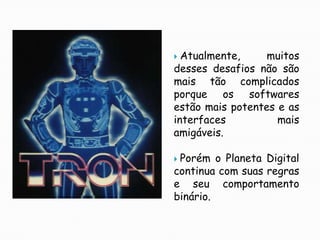

3. Atualmente, muitos desses desafios não são mais tão complicados porque os softwares estão mais potentes e as interfaces mais amigáveis.Porém o Planeta Digital continua com suas regras e seu comportamento binário.

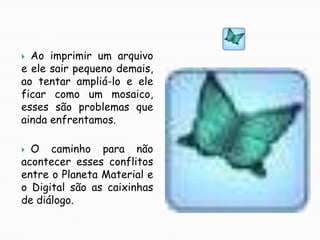

4. Ao imprimir um arquivo e ele sair pequeno demais, ao tentar ampliá-lo e ele ficar como um mosaico, esses são problemas que ainda enfrentamos.O caminho para não acontecer esses conflitos entre o Planeta Material e o Digital são as caixinhas de diálogo.

5. Entendê-las é muito importante para criar um projeto gráfico eficaz.Porém muitos usuários desconhecem seu correto preenchimento e quando se vêem diante delas, fecham-nas sem responder suas perguntas.

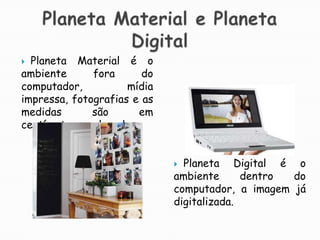

6. Planeta Material e Planeta DigitalPlaneta Material é o ambiente fora do computador, mídia impressa, fotografias e as medidas são em centímetros, polegadas.Planeta Digital é o ambiente dentro do computador, a imagem já digitalizada.

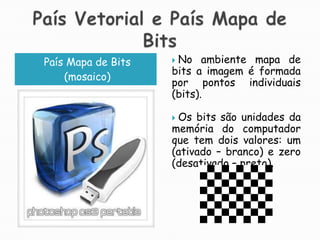

7. País Vetorial e País Mapa de BitsNo ambiente mapa de bits a imagem é formada por pontos individuais (bits).Os bits são unidades da memória do computador que tem dois valores: um (ativado – branco) e zero (desativado – preto).País Mapa de Bits(mosaico)

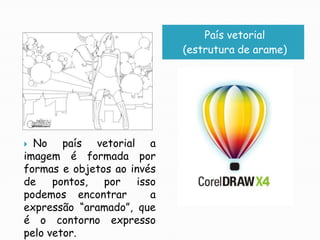

8. País vetorial(estrutura de arame)No país vetorial a imagem é formada por formas e objetos ao invés de pontos, por isso podemos encontrar a expressão “aramado”, que é o contorno expresso pelo vetor.

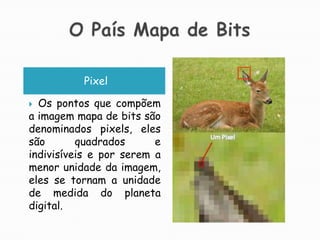

9. O País Mapa de BitsPixelOs pontos que compõem a imagem mapa de bits são denominados pixels, eles são quadrados e indivisíveis e por serem a menor unidade da imagem, eles se tornam a unidade de medida do planeta digital.

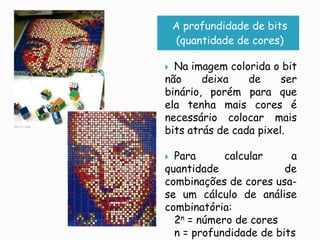

10. A profundidade de bits(quantidade de cores)Na imagem colorida o bit não deixa de ser binário, porém para que ela tenha mais cores é necessário colocar mais bits atrás de cada pixel.Para calcular a quantidade de combinações de cores usa-se um cálculo de análise combinatória:2n = número de coresn = profundidade de bits

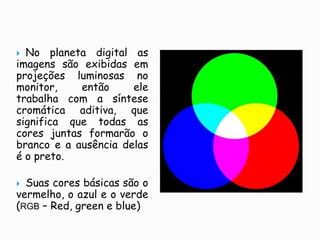

11. No planeta digital as imagens são exibidas em projeções luminosas no monitor, então ele trabalha com a síntese cromática aditiva, que significa que todas as cores juntas formarão o branco e a ausência delas é o preto.Suas cores básicas são o vermelho, o azul e o verde (RGB – Red, green e blue)

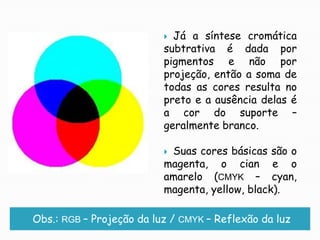

12. Já a síntese cromática subtrativa é dada por pigmentos e não por projeção, então a soma de todas as cores resulta no preto e a ausência delas é a cor do suporte – geralmente branco.Suas cores básicas são o magenta, o cian eo amarelo (CMYK – cyan, magenta, yellow, black).Obs.: RGB – Projeção da luz / CMYK – Reflexão da luz

13. Redução/ aumento de cores24 bitsAo reduzir a quantidade de cores é necessário fazer a redução não só quantitativa como também qualitativa.O processo utilizado na redução é a paletização, isto é, definir uma paleta composta com menos cores do que a imagem original (24 bits para 8 bits = 16 milhões de cores para 256).8 bits

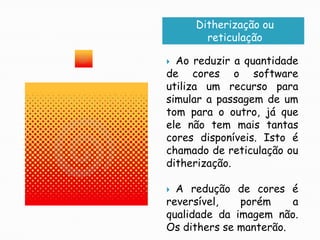

14. Ditherização ou reticulaçãoAo reduzir a quantidade de cores o software utiliza um recurso para simular a passagem de um tom para o outro, já que ele não tem mais tantas cores disponíveis. Isto é chamado de reticulação ou ditherização.A redução de cores é reversível, porém a qualidade da imagem não. Os dithers se manterão.

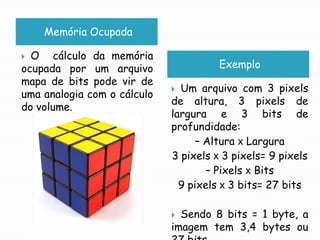

15. Memória OcupadaO cálculo da memória ocupada por um arquivo mapa de bits pode vir de uma analogia com o cálculo do volume.ExemploUm arquivo com 3 pixels de altura, 3 pixels de largura e 3 bits de profundidade:– Altura x Largura3 pixels x 3 pixels= 9 pixels– Pixels x Bits9 pixels x 3 bits= 27 bitsSendo 8 bits = 1 byte, a imagem tem 3,4 bytes ou 27 bits.

16. 100 pixelsResolução(PPI)2 polegadasA resolução é a relação entre duas medidas, a do Planeta Digital e a do Planeta Material.A unidade utilizada é o PPI – pixel per inch – que quer dizer pixel por polegada.0,02 PPIs50 pixels2 polegadas0,04 PPIs

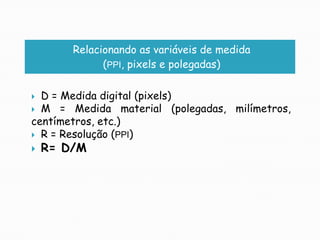

17. Relacionando as variáveis de medida(PPI, pixels e polegadas)D = Medida digital (pixels)M = Medida material (polegadas, milímetros, centímetros, etc.)R = Resolução (PPI)R= D/M

18. Dialogando com as caixas de diálogoCriando um arquivo mapa de bits- Comando Arquivo/Novo no Adobe Photoshop;Redimensionando um arquivo mapa de bits- Comando Imagem/Tamanho da imagem (Image/ImageSize);Modificando a profundidade de bits- Comando Imagem/Modo (Image/Mode);Criando um mapa de bits a partir de uma imagem vetorialPPIe DPIPPI é igual a quantidade de pixel por polegadas. Está relacionado a arquivos.DPI é igual a pontos por polegadas, tendo pontos uma representação esférica. Esta é relacionado à unidade óptica mínima de um aparelho, ao hardware. Um exemplo é a impressora e o scanner.

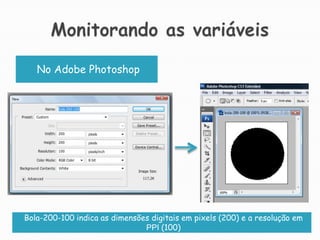

19. Monitorando as variáveisNo Adobe PhotoshopBola-200-100 indica as dimensões digitais em pixels (200) e a resolução em PPI (100)

20. Mude a resolução de 100 para 200

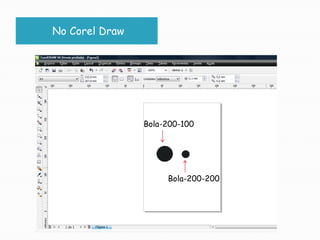

21. No CorelDrawBola-200-100Bola-200-200

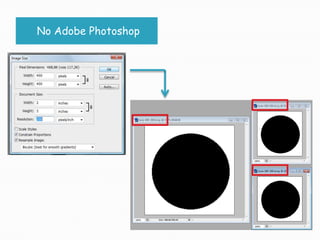

22. No Adobe Photoshop

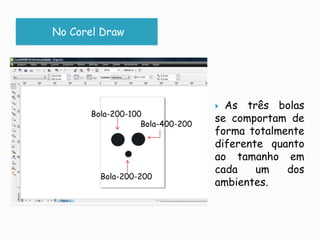

23. No CorelDrawAs três bolas se comportam de forma totalmente diferente quanto ao tamanho em cada um dos ambientes.Bola-200-100Bola-400-200Bola-200-200

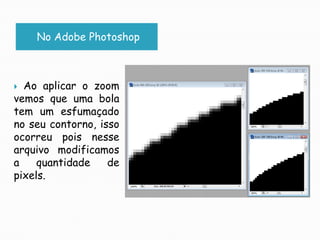

24. No Adobe PhotoshopAo aplicar o zoom vemos que uma bola tem um esfumaçado no seu contorno, isso ocorreu pois nesse arquivo modificamos a quantidade de pixels.

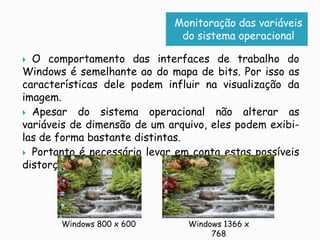

25. Monitoração das variáveis do sistema operacionalO comportamento das interfaces de trabalho do Windows é semelhante ao do mapa de bits. Por isso as características dele podem influir na visualização da imagem.Apesar do sistema operacional não alterar as variáveis de dimensão de um arquivo, eles podem exibi-las de forma bastante distintas.Portanto é necessário levar em conta estas possíveis distorções.Windows 1366 x 768Windows 800 x 600

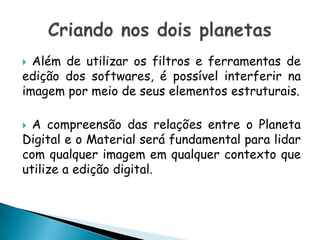

26. Além de utilizar os filtros e ferramentas de edição dos softwares, é possível interferir na imagem por meio de seus elementos estruturais. A compreensão das relações entre o Planeta Digital e o Material será fundamental para lidar com qualquer imagem em qualquer contexto que utilize a edição digital.Criando nos dois planetas
