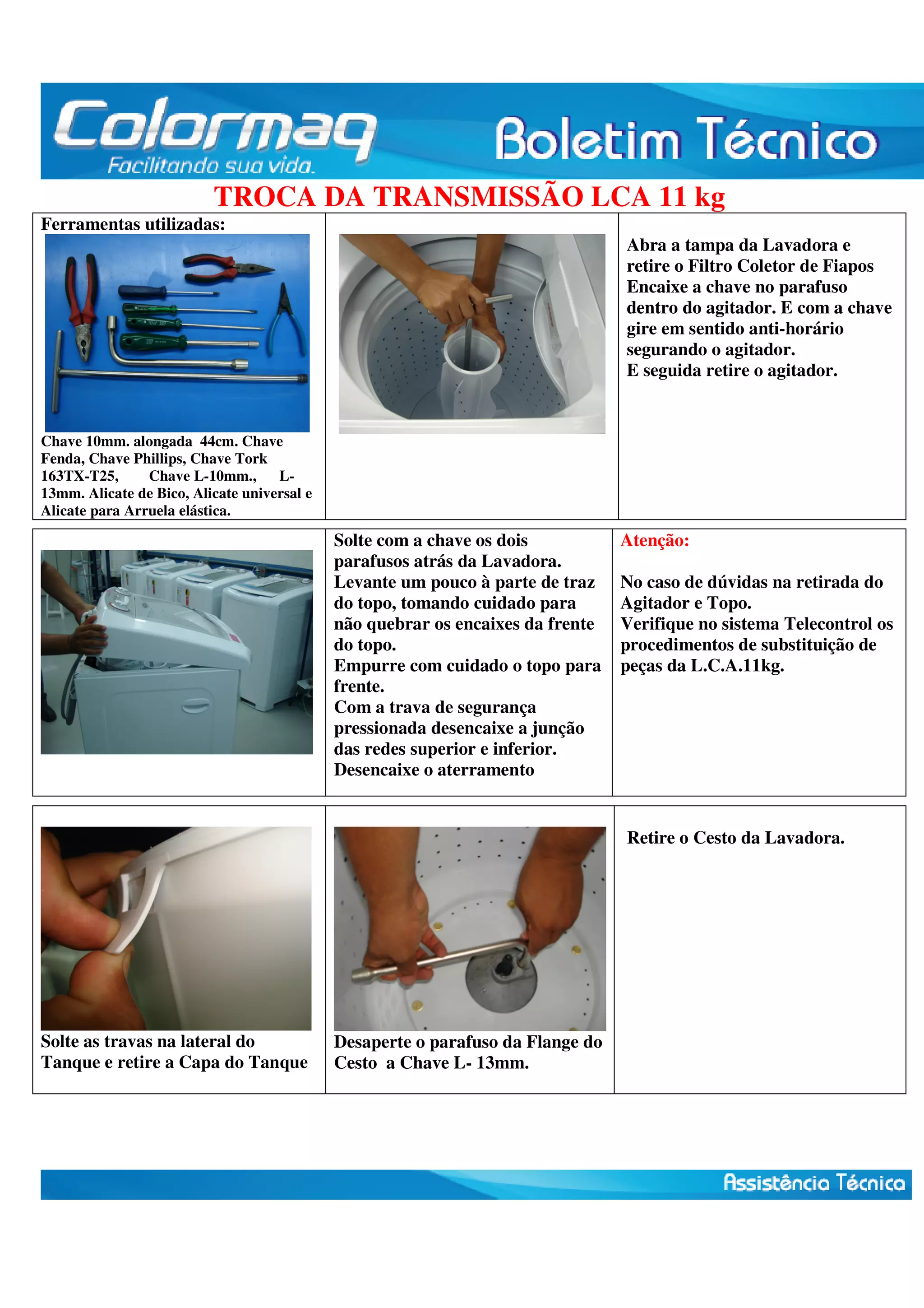

TROCA DA TRANSMISSÃO LCA 11 kg
Ferramentas utilizadas:
Chave 10mm. alongada 44cm. Chave
Fenda, Chave Phillips, Chave Tork
163TX-T25, Chave L-10mm., L-
13mm. Alicate de Bico, Alicate universal e
Alicate para Arruela elástica.
Abra a tampa da Lavadora e
retire o Filtro Coletor de Fiapos
Encaixe a chave no parafuso
dentro do agitador. E com a chave
gire em sentido anti-horário
segurando o agitador.
E seguida retire o agitador.
Solte com a chave os dois
parafusos atrás da Lavadora.
Levante um pouco à parte de traz
do topo, tomando cuidado para
não quebrar os encaixes da frente
do topo.
Empurre com cuidado o topo para
frente.
Com a trava de segurança
pressionada desencaixe a junção
das redes superior e inferior.
Desencaixe o aterramento
Atenção:
No caso de dúvidas na retirada do
Agitador e Topo.
Verifique no sistema Telecontrol os
procedimentos de substituição de
peças da L.C.A.11kg.
Solte as travas na lateral do
Tanque e retire a Capa do Tanque
Desaperte o parafuso da Flange do
Cesto a Chave L- 13mm.
Retire o Cesto da Lavadora.

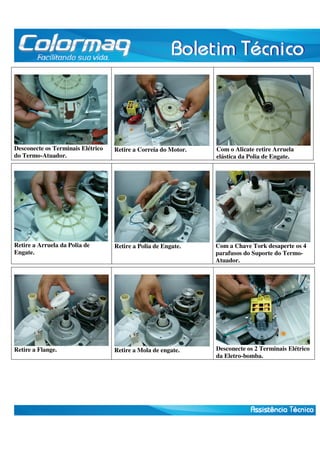

Desconecte os Terminais Elétrico
do Termo-Atuador.
Retire a Correia do Motor.
Com o Alicate retire Arruela
elástica da Polia de Engate.
Retire a Arruela da Polia de
Engate.
Retire a Polia de Engate.
Com a Chave Tork desaperte os 4
parafusos do Suporte do Termo-
Atuador.
Retire a Flange.
Retire a Mola de engate.
Desconecte os 2 Terminais Elétrico
da Eletro-bomba.
Desconecte os 4 Terminais do
Capacitor (Vermelho+Vermelho e
Azul+Verde).
Desconecte o Terminal do
Aterramento do Motor.
Com a Chave L-13 desaperte os 2
parafusos do Motor.
Retire o Motor.
Com o Canhão de 8mm. Desaperte
os 6 parafusos que fixa a
Transmissão no Tanque.
Retire a Transmissão avariada.
Atenção: Verifique se na nova
Transmissão tem o retentor.
Para montar:
1ºAperte os 6 parafusos que fixa a
Transmissão no Tanque.
2º Coloque o Motor.
3º Com a Chave L-13 aperte os 2
parafusos do Motor.
4º Conecte o Terminal do
Aterramento do Motor.
5º Desconecte os 4 Terminais do
Capacitor (Vermelho+Vermelho e
Azul+Verde).
6º Conecte os 2 Terminais
Elétrico da Eletro-bomba.
7ºMonte o Conjunto do Termo
Atuador com Polia de engate e
Correia.
8º Conecte os Terminais Elétrico do
Termo-Atuador.
Coloque o Topo, Cesto e Agitador - Antes de entregar a maquina para o consumidor, faça o Auto Teste para verificar o
funcionamento da Lavadora.
- Caso tenha duvida em fazer o Auto Teste ou outro procedimento entre no sistema Telecontrol e veja como é feito, e
caso ainda tenha duvidas entrar em contato com o Departamento de Assistência Técnica pelo telefone 0800 7708517, mas
é importante não entregar a máquina para o consumidor sem fazer o Auto Teste.
