Treinamento Top Andaimes.pptx

MONTAGEM E
DESMONTAGEM DE
ANDAIMES

Detalhamento
Requisitos para Montagem de Andaimes
TOP
ANDAIMES

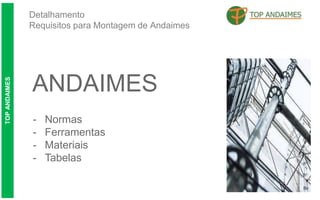

ANDAIMES
- Normas
- Ferramentas
- Materiais
- Tabelas

Detalhamento
TOP
ANDAIMES

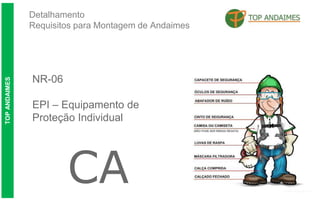

NR-06
EPI – Equipamento de
Proteção Individual
CA

Detalhamento
TOP
ANDAIMES
NBR 15836
Obrigatório
Cinto tipo Paraquedista.

Detalhamento
TOP
ANDAIMES
NBR 15834 - NBR 14629
Obrigatório
Talabarte duplo, abertura
mínima no gancho de 50mm
com dupla trava.

Detalhamento
TOP
ANDAIMES
Fixação da
Ferramenta
(Andaime)
NR 34.11.27
Obrigatório
Ferramenta atada / presa
ao Montador.
Cinto
Cabo Retrátil

Detalhamento
TOP
ANDAIMES

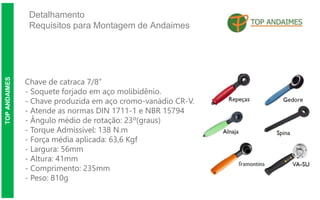

Chave de catraca 7/8”
- Soquete forjado em aço molibidênio.
- Chave produzida em aço cromo-vanádio CR-V.
- Atende as normas DIN 1711-1 e NBR 15794
- Ângulo médio de rotação: 23º(graus)
- Torque Admissível: 138 N.m
- Força média aplicada: 63,6 Kgf
- Largura: 56mm
- Altura: 41mm
- Comprimento: 235mm
- Peso: 810g

Detalhamento
TOP
ANDAIMES

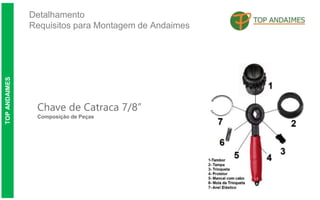

Chave de Catraca 7/8”
Composição de Peças

Detalhamento
TOP
ANDAIMES
Quantidade Mínima de
Montador no Andaime
NR35 e NBR 6494
PROIBIDO Montagem e
Desmontagem de andaimes
com apenas 01 Montador

Detalhamento
TOP
ANDAIMES
Métodos para carregamento
(Andaime)

Detalhamento
TOP
ANDAIMES
Isolamento do Local na
Montagem. (Andaime)

Detalhamento
TOP
ANDAIMES
Priorizar a implantação do isolamento de
proteção mesmo que em
caráter provisório nos trechos onde ocorrer
montagem e desmontagem, evitando
RISCOS DE QUEDA do MONTADOR
durante sua movimentação no andaime.
Isolamento de área
Aplicada durante
montagem

Detalhamento
TOP
ANDAIMES

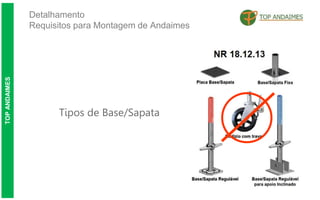

Tipos de Base/Sapata

Detalhamento
TOP
ANDAIMES
Carga máxima suportada
pelo CALÇO (Andaime)

Detalhamento
TOP
ANDAIMES

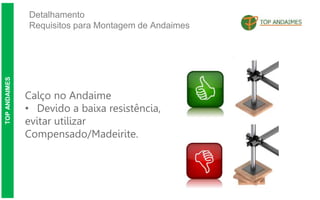

Calço no Andaime
• Devido a baixa resistência,
evitar utilizar
Compensado/Madeirite.

Detalhamento
TOP
ANDAIMES
Apoio Inclinado

Detalhamento
TOP
ANDAIMES

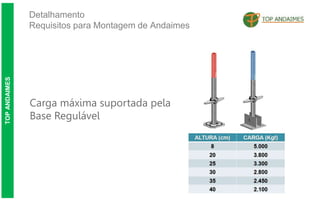

Carga máxima suportada pela
Base Regulável

Detalhamento
TOP
ANDAIMES

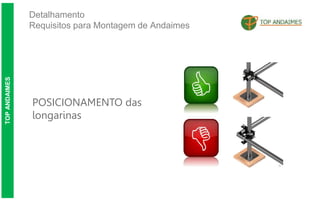

POSICIONAMENTO das
longarinas

Detalhamento
TOP
ANDAIMES
Posicionamento
de Braçadeiras

Detalhamento
TOP
ANDAIMES

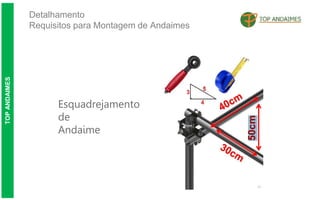

Esquadrejamento
de
Andaime

Detalhamento
TOP
ANDAIMES

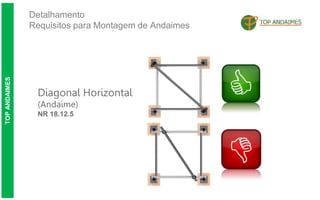

Diagonal Horizontal
(Andaime)
NR 18.12.5

Detalhamento
TOP
ANDAIMES
Tipos de Diagonais
em Andaime

Detalhamento
TOP
ANDAIMES

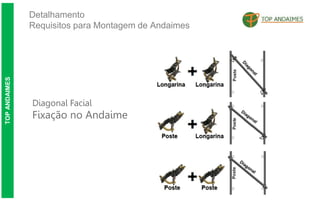

Diagonal Facial
Fixação no Andaime

Detalhamento
TOP
ANDAIMES

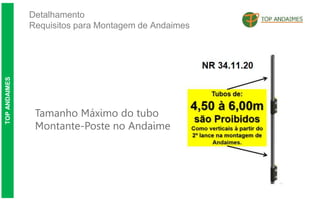

Tamanho Máximo do tubo
Montante-Poste no Andaime

Detalhamento
TOP
ANDAIMES

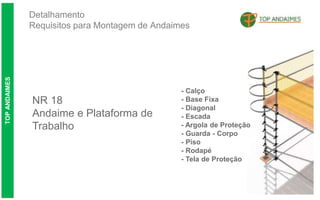

NR 18
Andaime e Plataforma de
Trabalho
- Calço
- Base Fixa
- Diagonal
- Escada
- Argola de Proteção
- Guarda - Corpo
- Piso
- Rodapé
- Tela de Proteção

Detalhamento
TOP
ANDAIMES
Largura e Altura Livre Mínima de
Montagem.
(Andaime)

Detalhamento
TOP
ANDAIMES

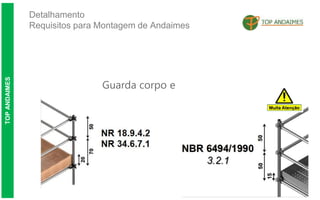

Guarda corpo e
Rodapé

Detalhamento
TOP
ANDAIMES
Escada
Marinheiro Tubular-
Braçadeira
- Para cada lance de 6,00m deve existir uma
patamar intermediário de descanso. Sendo
restrito a 6,00m altura máxima do vão das
escadas.
- Os arcos/argola devem ter as distancias entre
si a cada 60cm.

Detalhamento
TOP
ANDAIMES
Inclinação máxima em
Tubos. (Andaime)

Detalhamento
TOP
ANDAIMES

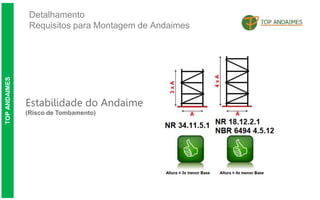

Estabilidade do Andaime
(Risco de Tombamento)

Detalhamento
TOP
ANDAIMES
Tipo de Fixação em
Edificações/Estruturas

Detalhamento
TOP
ANDAIMES
Protetor de Braçadeiras
para Andaime

Detalhamento
TOP
ANDAIMES
Placas de Sinalização
Andaime
NR 26
NR 34.11.27
Sinalização de Segurança
1- Numero de usuários Simultâneos.
2- Carga extra em KG (ferramentas, maquinas, etc.).
3- Numero do Projeto.
4- Local.
5- Data da Liberação.
6- Assinatura do Responsável pela liberação.
7- Assinatura do Responsável pela montagem.
8- Assinatura do Responsável pela fiscalização.
9- Projeto devera estar em anexo a placa.
Informações obrigatórias

Detalhamento
TOP
ANDAIMES

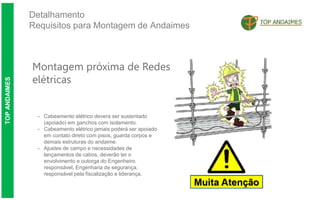

Montagem próxima de Redes
elétricas
- Cabeamento elétrico devera ser sustentado
(apoiado) em ganchos com isolamento.
- Cabeamento elétrico jamais poderá ser apoiado
em contato direto com pisos, guarda corpos e
demais estruturas do andaime.
- Ajustes de campo e necessidades de
lançamentos de cabos, deverão ter o
envolvimento e outorga do Engenheiro
responsável, Engenharia de segurança,
responsável pela fiscalização e liderança.

Detalhamento
TOP
ANDAIMES

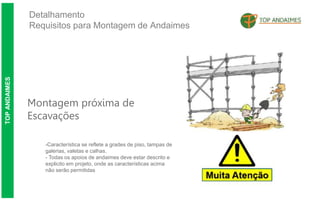

Montagem próxima de
Escavações
-Característica se reflete a grades de piso, tampas de
galerias, valetas e calhas.
- Todas os apoios de andaimes deve estar descrito e
explicito em projeto, onde as características acima
não serão permitidas

Detalhamento
TOP
ANDAIMES
Concentração de Material no
Andaime

Detalhamento
TOP
ANDAIMES
Montagem Suspensa

Detalhamento
TOP
ANDAIMES

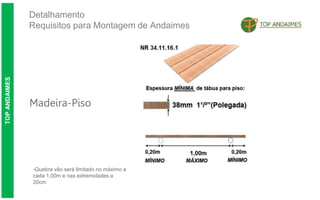

Madeira-Piso
-Quebra vão será limitado no máximo a
cada 1,00m e nas extremidades a
20cm

Detalhamento
TOP
ANDAIMES
Onde houver interferência com a longarina, para fixar o quebra vão
com duas braçadeiras, utilizar tubo de apoio externo, evitando o
entalhe no pranchão.

Detalhamento
TOP
ANDAIMES

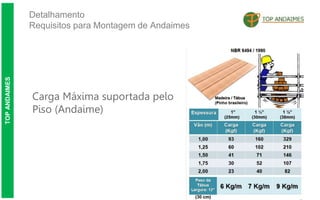

Carga Máxima suportada pelo
Piso (Andaime)

Detalhamento
TOP
ANDAIMES
Condições de Madeiras
NÃO
permitida para Andaime

Detalhamento
TOP
ANDAIMES
Pontos de Ancoragem

Detalhamento
TOP
ANDAIMES

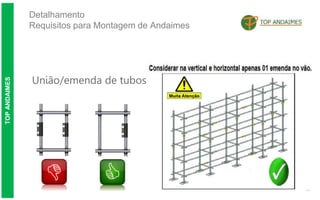

União/emenda de tubos

Detalhamento
TOP
ANDAIMES

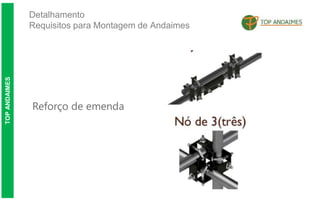

Reforço de emenda

Detalhamento
TOP
ANDAIMES

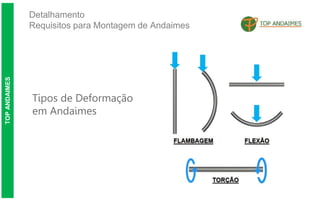

Tipos de Deformação
em Andaimes

Detalhamento
TOP
ANDAIMES

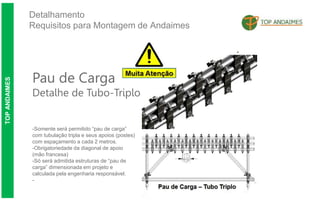

Pau de Carga
Detalhe de Tubo-Triplo
-Somente será permitido “pau de carga”
com tubulação tripla e seus apoios (postes)
com espaçamento a cada 2 metros.
-Obrigatoriedade da diagonal de apoio
(mão francesa)
-Só será admitida estruturas de “pau de
carga” dimensionada em projeto e
calculada pela engenharia responsável.
-

Detalhamento
TOP
ANDAIMES
Pau de Carga
Detalhe PLACA Indicação
-Devera ser instalada placa em todos “pau de
carga” com as informações abaixo:
1-Capacidade de carga máxima em KG
2- Numero do Projeto.
3- Local.
4- Data da Liberação.
5- Assinatura do Responsável pela liberação.
6- Assinatura do Responsável pela montagem.
7- Assinatura do Responsável pela fiscalização.
8- Projeto devera estar em anexo a placa.

Detalhamento
TOP
ANDAIMES
Escada Tubular - Braçadeira

Detalhamento
TOP
ANDAIMES

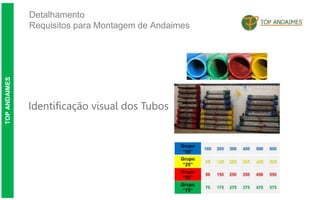

Identificação visual dos Tubos

Detalhamento
TOP
ANDAIMES
RESPONSAVEIS PELA ELABORAÇÃO:
Geraldino Júnior – Projetista / TOP ANDAIMES
Engº Leonardo Vicente Cardoso – Responsável Técnico / TOP ANDAIMES
Carlos Procópio – Gerente de Projetos / TOP ANDAIMES
