O documento descreve como as tecnologias solares Vulcano podem contribuir para a sustentabilidade. Ele discute (1) como os coletores solares Vulcano de alto rendimento e bombas de calor podem reduzir o consumo de energia em até 27% comparado a soluções convencionais, (2) como a integração arquitetônica dos sistemas solares pode aumentar sua eficiência, e (3) como as soluções Vulcano podem reduzir o consumo de energia primária em até 74% para aquecimento de água.
Andrá Cruz - VULCANO
- 1. CONTRIBUIÇÃO DAS TECNOLOGIAS SOLARES VULCANO PARA A SUSTENTABILIDADE

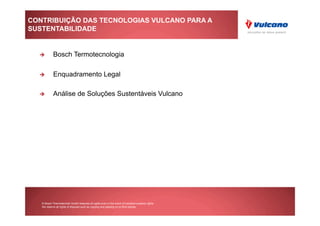

- 2. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Bosch Termotecnologia Enquadramento Legal Análise de Soluções Sustentáveis Vulcano © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

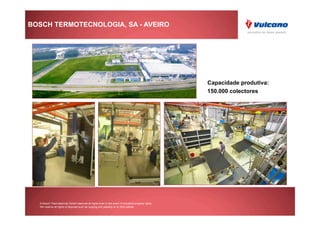

- 3. BOSCH TERMOTECNOLOGIA, SA- AVEIRO Capacidade produtiva: 150.000 colectores © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

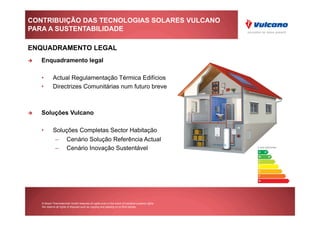

- 4. CONTRIBUIÇÃO DAS TECNOLOGIASSOLARES VULCANO PARA A SUSTENTABILIDADE ENQUADRAMENTO LEGAL Enquadramento legal • Actual Regulamentação Térmica Edifícios • Directrizes Comunitárias num futuro breve Soluções Vulcano • Soluções Completas Sector Habitação – Cenário Solução Referência Actual – Cenário Inovação Sustentável © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

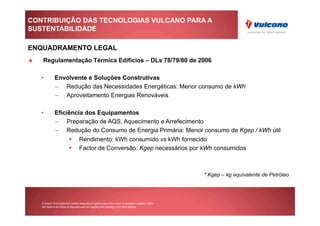

- 5. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE ENQUADRAMENTO LEGAL Regulamentação Térmica Edifícios – DLs 78/79/80 de 2006 • Envolvente e Soluções Construtivas – Redução das Necessidades Energéticas: Menor consumo de kWh – Aproveitamento Energias Renováveis • Eficiência dos Equipamentos – Preparação de AQS, Aquecimento e Arrefecimento – Redução do Consumo de Energia Primária: Menor consumo de Kgep / kWh útil Rendimento: kWh consumido vs kWh fornecido Factor de Conversão: Kgep necessários por kWh consumidos * Kgep – kg equivalente de Petróleo © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

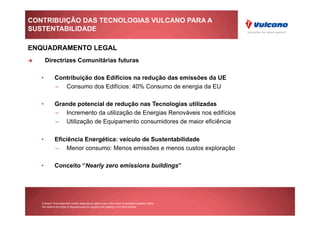

- 6. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE ENQUADRAMENTO LEGAL Directrizes Comunitárias futuras • Contribuição dos Edifícios na redução das emissões da UE – Consumo dos Edifícios: 40% Consumo de energia da EU • Grande potencial de redução nas Tecnologias utilizadas – Incremento da utilização de Energias Renováveis nos edifícios – Utilização de Equipamento consumidores de maior eficiência • Eficiência Energética: veículo de Sustentabilidade – Menor consumo: Menos emissões e menos custos exploração • Conceito “Nearly zero emissions buildings” © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

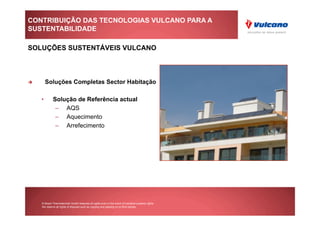

- 7. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE SOLUÇÕES SUSTENTÁVEIS VULCANO Soluções Completas Sector Habitação • Solução de Referência actual – AQS – Aquecimento – Arrefecimento © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
- 8. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE SOLUÇÕES SUSTENTÁVEIS VULCANO – Sistema Integral Painéis Solares Conforto Painéis Solares Painéis Solares Sector Doméstico Top Básico » Sector Terciário » Esquentador de Condensação Caldeira de Condensação Bombas de Calor Ar/Água Sensor Green Lifestar Green ClimaEco © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
- 9. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Referência actual – Consumo de Energia Primária * Consumo Energia Primária 3 x maior - Incluindo Solar Térmico para AQS: 60 a 70% Fracção Solar * Kgep – kg equivalente de © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. Petróleo

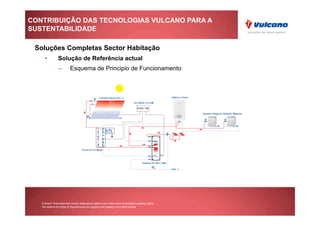

- 10. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Referência actual – Esquema de Principio de Funcionamento © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

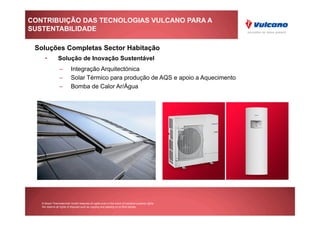

- 11. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Integração Arquitectónica – Solar Térmico para produção de AQS e apoio a Aquecimento – Bomba de Calor Ar/Água © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

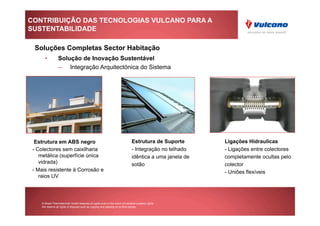

- 12. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Integração Arquitectónica do Sistema Estrutura em ABS negro Estrutura de Suporte Ligações Hidraulicas - Colectores sem caixilharia - Integração no telhado - Ligações entre colectores metálica (superfície única idêntica a uma janela de completamente ocultas pelo vidrada) sotão colector - Mais resistente à Corrosão e - Uniões flexíveis raios UV © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

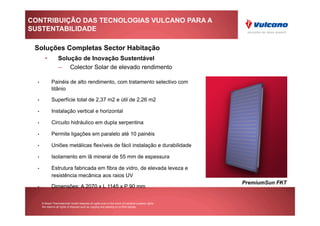

- 13. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Colector Solar de elevado rendimento • Painéis de alto rendimento, com tratamento selectivo com titânio • Superfície total de 2,37 m2 e útil de 2,26 m2 • Instalação vertical e horizontal • Circuito hidráulico em dupla serpentina • Permite ligações em paralelo até 10 painéis • Uniões metálicas flexíveis de fácil instalação e durabilidade • Isolamento em lã mineral de 55 mm de espessura • Estrutura fabricada em fibra de vidro, de elevada leveza e resistência mecânica aos raios UV PremiumSun FKT • Dimensões: A 2070 x L 1145 x P 90 mm © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

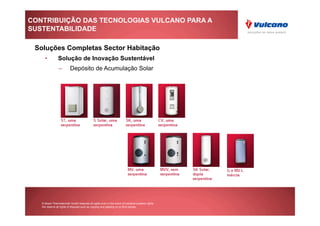

- 14. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Depósito de Acumulação Solar © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

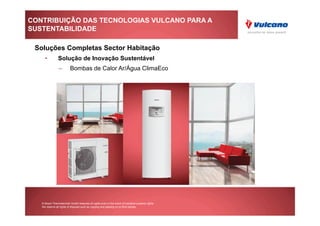

- 15. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Bombas de Calor Ar/Água ClimaEco © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

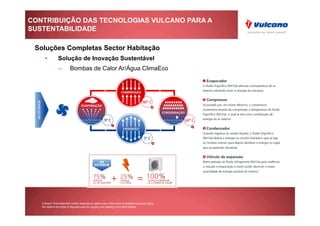

- 16. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Bombas de Calor Ar/Água ClimaEco © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

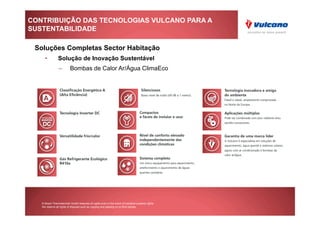

- 17. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Bombas de Calor Ar/Água ClimaEco © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
- 18. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Análise do Sistema Solar Térmico – vs a Solução de Referência Actual Sistema Solar Térmico AQS Aquecimento Arrefecimento Cenário Referência Actual 60 a 70% E Solar - - Cenário Inovação Sustentável 80 a 90% E Solar 20 a 30% E Solar - Consumo de 30% da Energia Consumo de 70% da Energia necessária nos actuais sistemas necessária nos actuais sistemas convencionais para produção de AQS convencionais para Aquecimento ambiente © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.

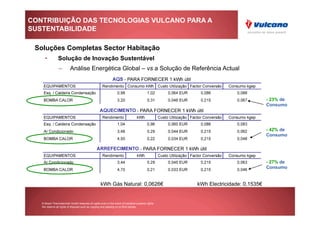

- 19. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Análise Energética Global – vs a Solução de Referência Actual - 23% de Consumo - 42% de Consumo - 27% de Consumo kWh Gás Natural: 0,0626€ kWh Electricidade: 0,1535€ © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
- 20. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Esquema de Principio de Funcionamento © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
- 21. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE Soluções Completas Sector Habitação • Solução de Inovação Sustentável – Conclusão: Por cada unidade de Energia “kWh” necessário… Cenário de Referência Actual Contrib. Solar Consumo kWh útil kgep/kWh consumido kgep/kWh útil AQS 70% 0,3 0,088 0,026 Aquecimento - 1 0,083 0,083 Arrefecimento - 1 0,084 0,084 Cenário Inovação Sustentável Poupança Consumo Energia Contrib. Solar Consumo kWh kgep/kWh consumido kgep/kWh útil Primária AQS 90% 0,1 0,067 0,007 74% Aquecimento 30% 0,7 0,048 0,033 60% Arrefecimento - 1 0,046 0,046 46% © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties.
- 22. CONTRIBUIÇÃO DAS TECNOLOGIASVULCANO PARA A SUSTENTABILIDADE OBRIGADO PELA SUA ATENÇÃO! © Bosch Thermotechnik GmbH reserves all rights even in the event of industrial property rights. We reserve all rights of disposal such as copying and passing on to third parties. Info.vulcano@pt.bosch.com
