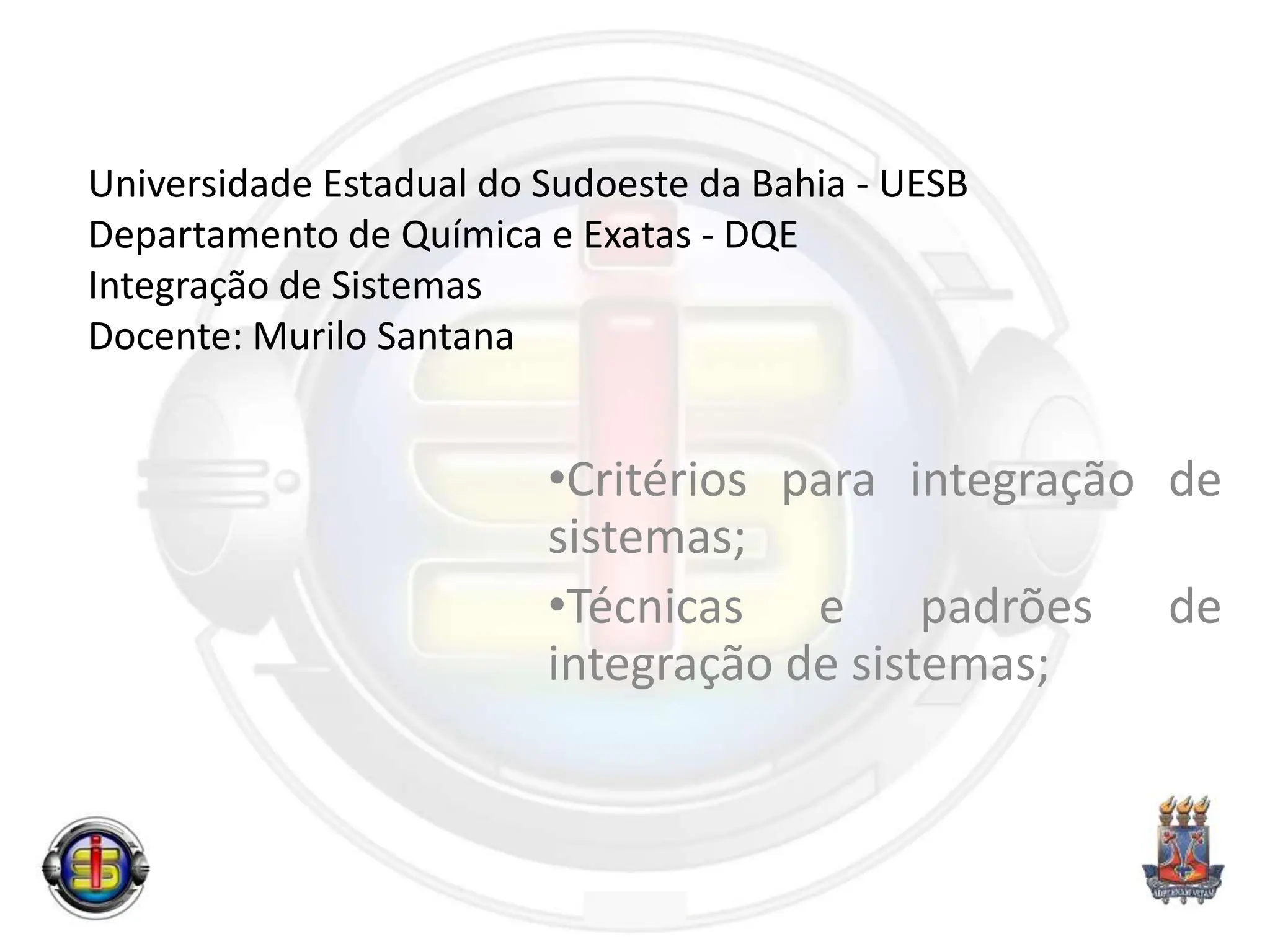

1. Universidade Estadual do Sudoeste da Bahia - UESB
Departamento de Química e Exatas - DQE
Integração de Sistemas
Docente: Murilo Santana
•Critérios para integração de
sistemas;
•Técnicas e padrões de
integração de sistemas;

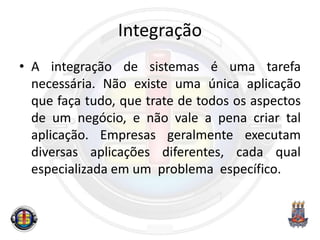

2. Integração
• A integração de sistemas é uma tarefa
necessária. Não existe uma única aplicação
que faça tudo, que trate de todos os aspectos
de um negócio, e não vale a pena criar tal
aplicação. Empresas geralmente executam
diversas aplicações diferentes, cada qual
especializada em um problema específico.

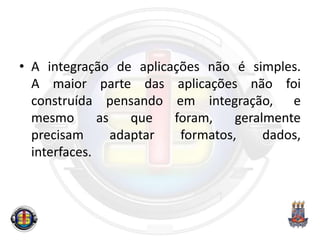

3. • A integração de aplicações não é simples.
A maior parte das aplicações não foi
construída pensando em integração, e
mesmo as que foram, geralmente
precisam adaptar formatos, dados,
interfaces.

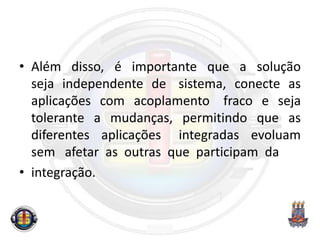

4. • Além disso, é importante que a solução
seja independente de sistema, conecte as
aplicações com acoplamento fraco e seja
tolerante a mudanças, permitindo que as
diferentes aplicações integradas evoluam
sem afetar as outras que participam da
• integração.

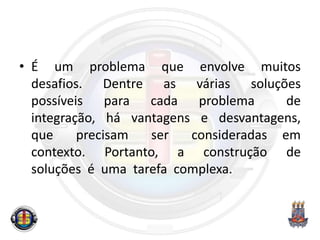

5. • É um problema que envolve muitos
desafios. Dentre as várias soluções
possíveis para cada problema de
integração, há vantagens e desvantagens,
que precisam ser consideradas em
contexto. Portanto, a construção de
soluções é uma tarefa complexa.

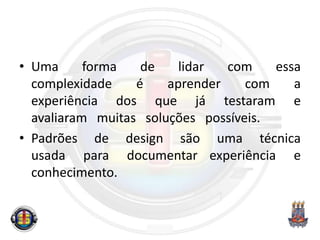

6. • Uma forma de lidar com essa
complexidade é aprender com a
experiência dos que já testaram e
avaliaram muitas soluções possíveis.
• Padrões de design são uma técnica
usada para documentar experiência e
conhecimento.

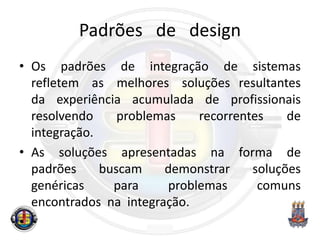

7. Padrões de design
• Os padrões de integração de sistemas
refletem as melhores soluções resultantes
da experiência acumulada de profissionais
resolvendo problemas recorrentes de
integração.
• As soluções apresentadas na forma de
padrões buscam demonstrar soluções
genéricas para problemas comuns
encontrados na integração.
•

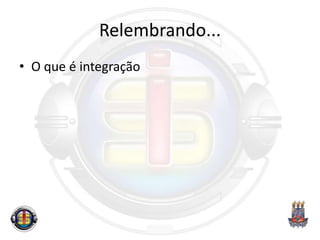

8. Relembrando...
• O que é integração

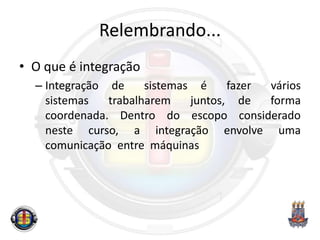

9. Relembrando...
• O que é integração
– Integração de sistemas é fazer vários
sistemas trabalharem juntos, de forma
coordenada. Dentro do escopo considerado
neste curso, a integração envolve uma
comunicação entre máquinas

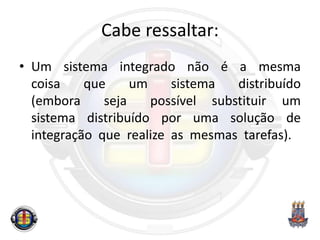

10. Cabe ressaltar:
• Um sistema integrado não é a mesma
coisa que um sistema distribuído
(embora seja possível substituir um
sistema distribuído por uma solução de
integração que realize as mesmas tarefas).

11. SD?
• Um sistema distribuído é uma aplicação
que tem partes fortemente acopladas,
na qual uma parte não funciona sem a
outra e que geralmente se comunica de
forma síncrona.

12. Sistemas Integrados?
• Sistemas que participam de uma
integração são aplicações independentes
que podem rodar sozinhas, mas operam
de forma coordenada e com baixo
acoplamento. A integração permite que
cada uma se concentre em uma
funcionalidade.

13. Existem mais diferenças
• A maior parte da comunicação entre
aplicações em um sistema integrado é
realizada de forma assíncrona, enquanto
em sistemas distribuídos a comunicação é
feita de maneira síncrona.

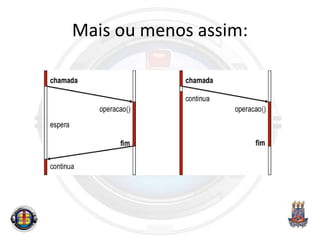

14. Mais ou menos assim:

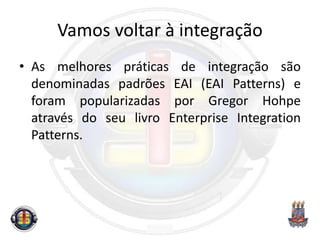

15. Vamos voltar à integração
• As melhores práticas de integração são
denominadas padrões EAI (EAI Patterns) e
foram popularizadas por Gregor Hohpe
através do seu livro Enterprise Integration
Patterns.

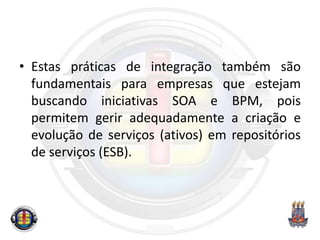

16. • Estas práticas de integração também são
fundamentais para empresas que estejam
buscando iniciativas SOA e BPM, pois
permitem gerir adequadamente a criação e
evolução de serviços (ativos) em repositórios
de serviços (ESB).

17. • Um processo simples para que você possa
aprender a integrar sistemas em projetos
envolve os seguintes passos:
– Coletar os requisitos arquiteturais de
interoperabilidade;
– Desenvolver soluções independentes de
tecnologia para cada requisito arquitetural
coletado;

18. • Um processo simples para que você possa
aprender a integrar sistemas em projetos
envolve os seguintes passos:
– Estudar os exemplos disponibilizados na
referência;
– Estudar as tecnologias Java mais adequadas para
cada requisito (ex: WebServices ou RMI);

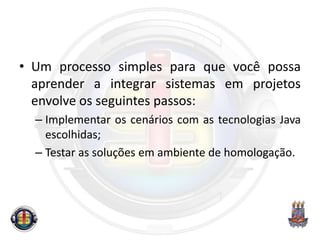

19. • Um processo simples para que você possa
aprender a integrar sistemas em projetos
envolve os seguintes passos:
– Implementar os cenários com as tecnologias Java
escolhidas;
– Testar as soluções em ambiente de homologação.

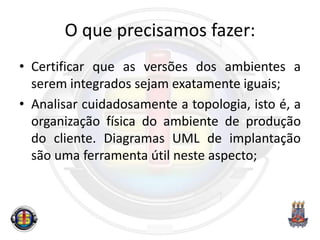

20. O que precisamos fazer:
• Certificar que as versões dos ambientes a
serem integrados sejam exatamente iguais;
• Analisar cuidadosamente a topologia, isto é, a
organização física do ambiente de produção
do cliente. Diagramas UML de implantação
são uma ferramenta útil neste aspecto;

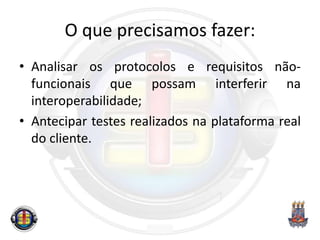

21. O que precisamos fazer:
• Analisar os protocolos e requisitos não-
funcionais que possam interferir na
interoperabilidade;
• Antecipar testes realizados na plataforma real
do cliente.

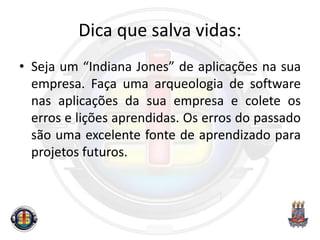

22. Dica que salva vidas:
• Seja um “Indiana Jones” de aplicações na sua
empresa. Faça uma arqueologia de software
nas aplicações da sua empresa e colete os
erros e lições aprendidas. Os erros do passado
são uma excelente fonte de aprendizado para
projetos futuros.

23. Estilos, Níveis e Topologias de
Integração

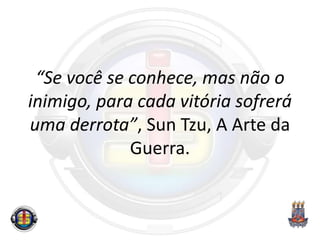

24. “Se você se conhece, mas não o
inimigo, para cada vitória sofrerá
uma derrota”, Sun Tzu, A Arte da
Guerra.

25. Como conhecer o inimigo?
• Primeiramente devemos compreender que
interoperabilidade é um mecanismo
arquitetural, ou seja, uma preocupação
importante de um projeto e que, portanto,
requer a atenção técnica ainda no começo do
projeto.

26. Como conhecer o inimigo?
• Devemos investigar as interoperabilidades
requeridas no nosso projeto através do estilo,
nível e topologia associados, pois para cada
um haverá uma abordagem técnica
diferenciada e tecnologias distintas

27. Os 4 estilos da interoperabilidade:
• Transferência de arquivos;
• Banco de dados compartilhado;
• Procedimentos remotos (RPC);
• Passagem de mensagens.

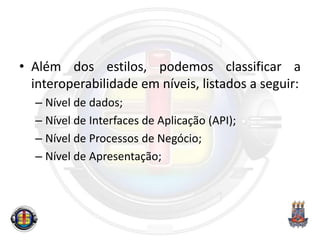

28. • Além dos estilos, podemos classificar a
interoperabilidade em níveis, listados a seguir:
– Nível de dados;
– Nível de Interfaces de Aplicação (API);
– Nível de Processos de Negócio;
– Nível de Apresentação;

29. Nível de dados
• Como integrar fontes de dados relacionais ou
em outros formatos e como reduzir a sua
redundância? A integração em nível de dados
foca na movimentação de dados entre
aplicações com o objetivo de compartilhar o
mesmo dado entre aplicações diferentes;

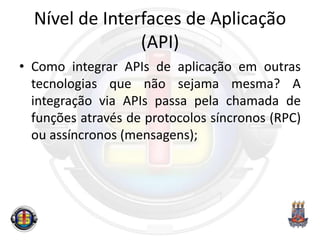

30. Nível de Interfaces de Aplicação
(API)
• Como integrar APIs de aplicação em outras
tecnologias que não sejama mesma? A
integração via APIs passa pela chamada de
funções através de protocolos síncronos (RPC)
ou assíncronos (mensagens);

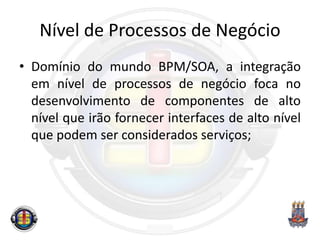

31. Nível de Processos de Negócio
• Domínio do mundo BPM/SOA, a integração
em nível de processos de negócio foca no
desenvolvimento de componentes de alto
nível que irão fornecer interfaces de alto nível
que podem ser considerados serviços;

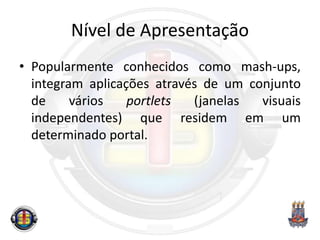

32. Nível de Apresentação
• Popularmente conhecidos como mash-ups,
integram aplicações através de um conjunto
de vários portlets (janelas visuais
independentes) que residem em um
determinado portal.

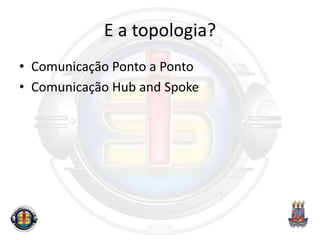

33. E a topologia?
• Comunicação Ponto a Ponto
• Comunicação Hub and Spoke
