1. Técnicas de
Representação
Representação Técnica
Prof. Me. Lucas Reitz

2. Escala
O nome escala sempre
designa uma referência
entre, pelo menos, dois
objetos
Ferramenta de representação baseada na transposição de
medidas dos objetos reais com uso de referências para
Graficação. (Imagem: Modulor, Le Corbusier)

3. Escala
O nome escala sempre
designa uma referência
entre, pelo menos, dois
objetos
“Os sistemas de escalas comparativos são necessários para a
representação, o desenvolvimento e a explicação das ideias de
arquitetura de um espaço ou edificação”

4. Escala
Utiliza-se o nome escala para
definir a amplitude de um
programa arquitetônico, a
monumentalidade ou
singeleza de uma arquitetura,
usando como referência o
corpo humano ou a
complexidade de uma
edificação

5. Escala

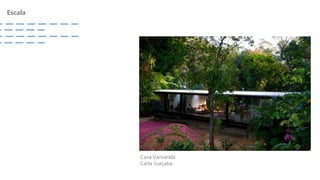

Casa Vanranda
Carla Juaçaba

6. Escala

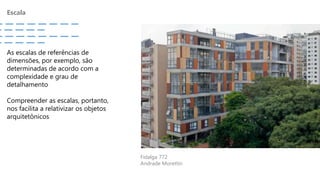

Fidalga 772
Andrade Morettin
As escalas de referências de
dimensões, por exemplo, são
determinadas de acordo com a
complexidade e grau de
detalhamento
Compreender as escalas, portanto,
nos facilita a relativizar os objetos
arquitetônicos

7. Escala

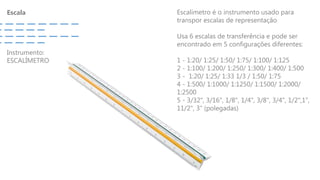

Instrumento:
ESCALÍMETRO
Escalímetro é o instrumento usado para
transpor escalas de representação
Usa 6 escalas de transferência e pode ser
encontrado em 5 configurações diferentes:
1 - 1:20/ 1:25/ 1:50/ 1:75/ 1:100/ 1:125
2 - 1:100/ 1:200/ 1:250/ 1:300/ 1:400/ 1:500
3 - 1:20/ 1:25/ 1:33 1/3 / 1:50/ 1:75
4 - 1:500/ 1:1000/ 1:1250/ 1:1500/ 1:2000/
1:2500
5 - 3/32", 3/16", 1/8", 1/4", 3/8", 3/4", 1/2",1",
11/2", 3“ (polegadas)

8. Escala

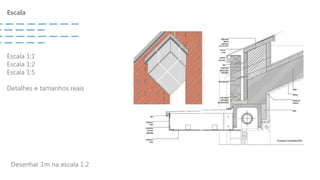

Escala 1:1
Escala 1:2
Escala 1:5
Detalhes e tamanhos reais
Desenhar 1m na escala 1:2

9. Escala

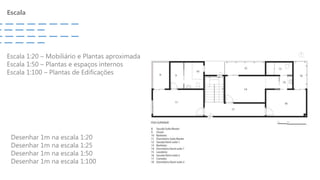

Escala 1:20 – Mobiliário e Plantas aproximadas
Escala 1:50 – Plantas e espaços internos
Escala 1:100 – Plantas de Edificações
Desenhar 1m na escala 1:20
Desenhar 1m na escala 1:25
Desenhar 1m na escala 1:50
Desenhar 1m na escala 1:100

10. Escala

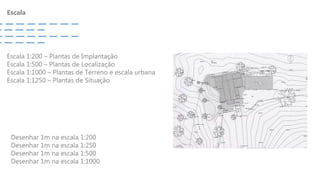

Escala 1:200 – Plantas de Implantação
Escala 1:500 – Plantas de Localização
Escala 1:1000 – Plantas de Terreno e escala urbana
Escala 1:1250 – Plantas de Situação
Desenhar 1m na escala 1:200
Desenhar 1m na escala 1:250
Desenhar 1m na escala 1:500
Desenhar 1m na escala 1:1000

11. Escala

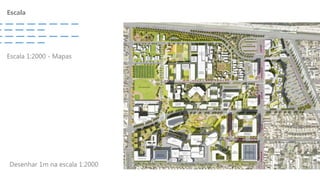

Escala 1:2000 - Mapas
Desenhar 1m na escala 1:2000

12. Escala

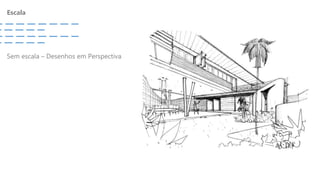

Sem escala – Desenhos em Perspectiva

13. Escala
Medidas básicas de referência
Milímetro – mm (escala do detalhe e do encaixe)
Centímetro – cm (escala do mobiliário e objetos interiores)
Metro – m (escala da edificação)
Quilômetro – km (escala da cidade)

14. Escala
Exercício 01
Fazer retângulo de 2m x 4m nas escalas 1:25, 1:50 e
1:100
Exercício 02
Medir porta ou elemento de escolha e transferir a vista
para as escalas 1:25, 1:50 e 1:100
