O documento descreve o processo de fabricação de lápis. Começa com a preparação de ripas de madeira que são abertas para inserir as minas de grafite. As minas são colocadas nos rasgos da madeira e as duas partes são juntadas. Por fim, o lápis recebe sua forma hexagonal e é pintado e afiado.

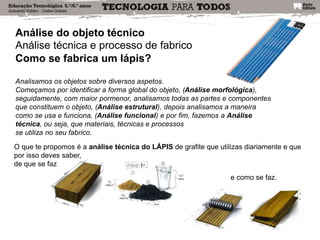

2. Análise do objeto técnico
Análise técnica e processo de fabrico
Como se fabrica um lápis?
Analisamos os objetos sobre diversos aspetos.
Começamos por identificar a forma global do objeto, (Análise morfológica),
seguidamente, com maior pormenor, analisamos todas as partes e componentes
que constituem o objeto, (Análise estrutural), depois analisamos a maneira
como se usa e funciona, (Análise funcional) e por fim, fazemos a Análise
técnica, ou seja, que materiais, técnicas e processos
se utiliza no seu fabrico.
O que te propomos é a análise técnica do LÁPIS de grafite que utilizas diariamente e que
por isso deves saber,
de que se faz
e como se faz.

3. Como se fabrica um lápis?

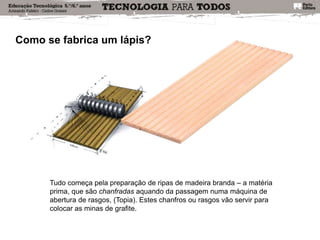

Tudo começa pela preparação de ripas de madeira branda – a matéria
prima, que são chanfradas aquando da passagem numa máquina de
abertura de rasgos, (Topia). Estes chanfros ou rasgos vão servir para
colocar as minas de grafite.

4. Como se fabrica um lápis?

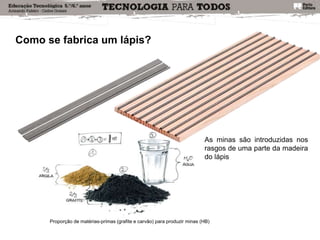

As minas são introduzidas nos
rasgos de uma parte da madeira
do lápis
Proporção de matérias-primas (grafite e carvão) para produzir minas (HB)

5. Como se fabrica um lápis?

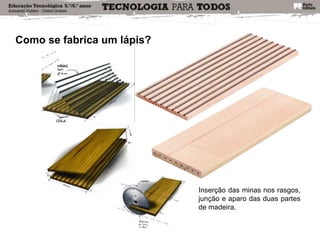

Inserção das minas nos rasgos,
junção e aparo das duas partes
de madeira.

6. Como se fabrica um lápis?

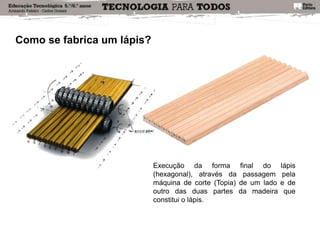

Execução da forma final do lápis
(hexagonal), através da passagem pela
máquina de corte (Topia) de um lado e de
outro das duas partes da madeira que
constitui o lápis.

7. Como se fabrica um lápis?
Do lápis em bruto até
ao acabamento final!
Primeira pintura em azul, seguida de mergulho em branco e depois em preto na
extremidade do lápis de identificação da dureza da mina, identificação da marca e,
por fim, afiação da mina.

8. Como se fabrica um lápis?

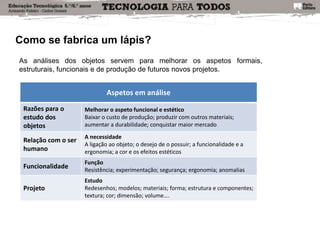

As análises dos objetos servem para melhorar os aspetos formais,
estruturais, funcionais e de produção de futuros novos projetos.
Aspetos em análise
Razões para o
estudo dos
objetos
Melhorar o aspeto funcional e estético
Baixar o custo de produção; produzir com outros materiais;
aumentar a durabilidade; conquistar maior mercado
Relação com o ser
humano
A necessidade
A ligação ao objeto; o desejo de o possuir; a funcionalidade e a
ergonomia; a cor e os efeitos estéticos
Funcionalidade
Função
Resistência; experimentação; segurança; ergonomia; anomalias
Projeto
Estudo
Redesenhos; modelos; materiais; forma; estrutura e componentes;
textura; cor; dimensão; volume….
