O documento discute as vantagens e desvantagens das fibras ópticas, incluindo maior capacidade de transmissão, menor degradação do sinal e consumo de energia. Apresenta dois tipos de fibras: multimodo, que permitem vários modos de propagação com limitações de largura de banda, e monomodo, que permitem apenas um modo para maior largura de banda e uso em longas distâncias.

1. Iúri Mina Nº11
João Santos Nº13

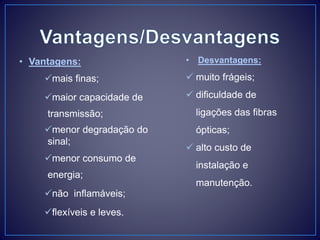

2. • Vantagens:
mais finas;
maior capacidade de
transmissão;
menor degradação do
sinal;
menor consumo de
energia;
não inflamáveis;
flexíveis e leves.
• Desvantagens:
 muito frágeis;
 dificuldade de
ligações das fibras
ópticas;
 alto custo de
instalação e
manutenção.

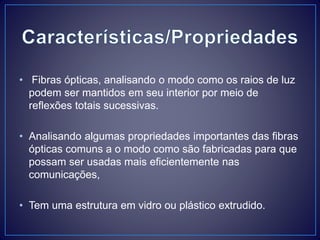

3. • Fibras ópticas, analisando o modo como os raios de luz
podem ser mantidos em seu interior por meio de
reflexões totais sucessivas.
• Analisando algumas propriedades importantes das fibras
ópticas comuns a o modo como são fabricadas para que
possam ser usadas mais eficientemente nas
comunicações,
• Tem uma estrutura em vidro ou plástico extrudido.

4. • Fibras multimodo:
• As fibras multimodo foram as primeiras a serem
comercializadas.
• Neste tipo de fibra é permitido que vários raios
(modos) se propaguem simultaneamente pelo cabo.
• A existência de vários modos de propagação provoca
a chamada dispersão modal, o que limita a largura de
banda. Este tipo de fibra é utilizada em intranets, onde
as ligações não têm mais de 2 .

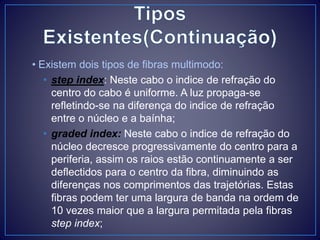

5. • Existem dois tipos de fibras multimodo:
• step index: Neste cabo o indice de refração do
centro do cabo é uniforme. A luz propaga-se
refletindo-se na diferença do indice de refração
entre o núcleo e a baínha;
• graded index: Neste cabo o indice de refração do
núcleo decresce progressivamente do centro para a
periferia, assim os raios estão continuamente a ser
deflectidos para o centro da fibra, diminuindo as
diferenças nos comprimentos das trajetórias. Estas
fibras podem ter uma largura de banda na ordem de
10 vezes maior que a largura permitada pela fibras
step index;

6. • Fibras Monomodo:
• As fibras monomodo têm o centro com um diâmetro
muito menor que os cabos multimodo.
• Estas fibras só permitem que um único raio se
propague de cada vez. Assim consegue-se suprimir o
problema das diferenças de comprimento das
trajectórias com uma largura de banda elevada.
• Estas fibras obrigam à utilização de diodos LASER.
• São utilizadas para percorrer grandes distâncias e
como backbones.
