1. DECAT
Departamento Central de Assistência Técnica
Setor de Treinamento e Literatura Técnica
DECAT / TVC - 016/03
Janeiro/03
INFORMAÇÃO TÉCNICA
Aos Serviços Autorizados
Ref.: Substituição do Tuner, Protocolo do Tuner, Melhoria da comunicação entre
microprocessador e Tuner no Chassis que utiliza o CI TDA 9570H e Menu de
Serviço utilizado nos modelos HPS 1407, HPS 2007 e HPS2008
1 – Substituição do Tuner
Sempre que o Tuner do marca Philips (ou opcional que utilize o mesmo protocolo) for
substituído pelo da marca Sanyo deverá ser trocado o protocolo do seletor de canais,
conforme segue:
• Para televisores HPS 1402, HPS 2002, HPS 1403 , HPS 2003, HPS 1404 e HPS 2004:
Mudar o nível lógico do pino 33 do IC701 (microprocessador):
Deve-se aterrar o pino 33 de forma que o pino fique com nível 0 (zero Volts).
• Para televisores HPS 1405 e HPS 2005:
Mudar o nível lógico do pino 25 do IC701 (microprocessador):
Deve-se aterrar o pino 25 de forma que o pino fique com nível 0 (zero Volts).
• Para televisores HPS 1407, HPS 2007 e HPS 2008:
Entrar no modo de serviço e mudar o valor do registrador TUNE de 0 para 1.
• Para televisores HPS 2908, HPS 2906, HPS 2910 e HPS 2912 o Tuner da marca
Sanyo somente poderá ser utilizado quando a versão do software for:
a-) V4.13 nos televisores HPS 2908
b-) V4.18 nos televisores HPS 2906, HPS 2910 e HPS 2912
Nestes casos deveremos entrar no modo de serviço e mudar o valor do registrador OPT de
138 (tuner protocolo Philips) para 202 (tuner protocolo Sanyo / Alps).
OBSERVAÇÃO
Os modelos de televisores não mencionados, não poderão utilizar o tuner da marca
Sanyo, pois não possuem a opção de mudança de protocolo.
2 – Protocolo do Tuner
PROTOCOLO DE TUNER
TUNER TENSÂO NÍVEL LÓGICO
PHILIPS 5V 1
PANASONIC 5V 1
SANSUNG 5V 1
DAEWOO 5V 1
ALPS GND 0
MITSUMI GND 0
THONSON GND 0
SANYO GND 0

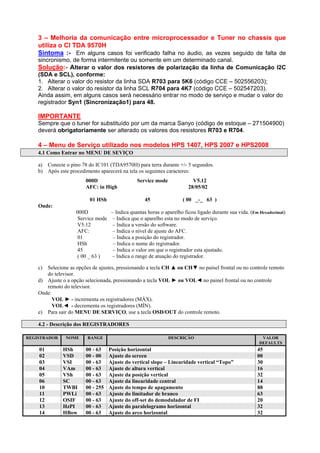

2. 3 – Melhoria da comunicação entre microprocessador e Tuner no chassis que
utiliza o CI TDA 9570H
Sintoma :- Em alguns casos foi verificado falha no áudio, as vezes seguido de falta de
sincronismo, de forma intermitente ou somente em um determinado canal.
Solução:- Alterar o valor dos resistores de polarização da linha de Comunicação I2C
(SDA e SCL), conforme:
1. Alterar o valor do resistor da linha SDA R703 para 5K6 (código CCE – 502556203);
2. Alterar o valor do resistor da linha SCL R704 para 4K7 (código CCE – 502547203).
Ainda assim, em alguns casos será necessário entrar no modo de serviço e mudar o valor do
registrador Syn1 (Sincronização1) para 48.
IMPORTANTE
Sempre que o tuner for substituído por um da marca Sanyo (código de estoque – 271504900)
deverá obrigatoriamente ser alterado os valores dos resistores R703 e R704.
4 – Menu de Serviço utilizado nos modelos HPS 1407, HPS 2007 e HPS2008
4.1 Como Entrar no MENU DE SEVIÇO
a) Conecte o pino 78 do IC101 (TDA9570H) para terra durante +/- 5 segundos.
b) Após este procedimento aparecerá na tela os seguintes caracteres:
000D Service mode V5.12
AFC: in High 28/05/02
01 HSh 45 ( 00 _-_ 63 )
Onde:
000D – Indica quantas horas o aparelho ficou ligado durante sua vida. (Em Hexadecimal)
Service mode – Indica que o aparelho esta no modo de serviço.
V5.12 – Indica a versão do software.
AFC: – Indica o nível de ajuste do AFC.
01 – Indica a posição do registrador.
HSh – Indica o nome do registrador.
45 – Indica o valor em que o registrador esta ajustado.
( 00 _ 63 ) – Indica o range de atuação do registrador.
c) Selecione as opções de ajustes, pressionando a tecla CH ▲ ou CH▼ no painel frontal ou no controle remoto
do televisor.
d) Ajuste o a opção selecionada, pressionando a tecla VOL ► ou VOL◄ no painel frontal ou no controle
remoto do televisor.
Onde:
VOL ► - incrementa os registradores (MÀX).
VOL◄ - decrementa os registradores (MÌN).
e) Para sair do MENU DE SERVIÇO, use a tecla OSD/OUT do controle remoto.
4.2 - Descrição dos REGISTRADORES
REGISTRADOR NOME RANGE DESCRIÇÃO VALOR
DEFAULTS
01 HSh 00 - 63 Posição horizontal 45
02 VSD 00 - 00 Ajuste do screen 00
03 VSI 00 - 63 Ajuste do vertical slope – Linearidade vertical “Topo” 30
04 VAm 00 - 63 Ajuste de altura vertical 16
05 VSh 00 - 63 Ajuste da posição vertical 32
06 SC 00 - 63 Ajuste da linearidade central 14
10 TWBI 00 - 255 Ajuste do tempo de apagamento 88
11 PWLi 00 - 63 Ajuste do limitador de branco 63
12 OSIF 00 - 63 Ajuste do off-set do demodulador de FI 20
13 HzPI 00 - 63 Ajuste do paralelogramo horizontal 32
14 HBow 00 - 63 Ajuste do arco horizontal 32

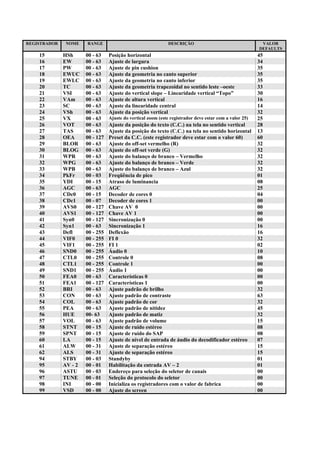

3. REGISTRADOR NOME RANGE DESCRIÇÃO VALOR
DEFAULTS
15 HSh 00 - 63 Posição horizontal 45
16 EW 00 - 63 Ajuste de largura 34
17 PW 00 - 63 Ajuste de pin cushion 35
18 EWUC 00 - 63 Ajuste da geometria no canto superior 35
19 EWLC 00 - 63 Ajuste da geometria no canto inferior 35
20 TC 00 - 63 Ajuste da geometria trapezoidal no sentido leste –oeste 33
21 VSI 00 - 63 Ajuste do vertical slope – Linearidade vertical “Topo” 30
22 VAm 00 - 63 Ajuste de altura vertical 16
23 SC 00 - 63 Ajuste da linearidade central 14
24 VSh 00 - 63 Ajuste da posição vertical 32
25 VX 00 - 63 Ajuste do vertical zoom (este registrador deve estar com a valor 25) 25
26 VOT 00 - 63 Ajuste da posição do texto (C.C.) na tela no sentido vertical 28
27 TAS 00 - 63 Ajuste da posição do texto (C.C.) na tela no sentido horizontal 13
28 OEA 00 - 127 Preset da C.C. (este registrador deve estar com o valor 60) 60
29 BLOR 00 - 63 Ajuste do off-set vermelho (R) 32
30 BLOG 00 - 63 Ajuste do off-set verde (G) 32
31 WPR 00 - 63 Ajuste do balanço de branco – Vermelho 32
32 WPG 00 - 63 Ajuste do balanço de branco – Verde 32
33 WPB 00 - 63 Ajuste do balanço de branco – Azul 32
34 PkFr 00 - 03 Freqüência de pico 01
35 YDI 00 - 15 Atraso de luminancia 08
36 AGC 00 - 63 AGC 25
37 CDc0 00 - 15 Decoder de cores 0 04
38 CDc1 00 - 07 Decoder de cores 1 00
39 AVS0 00 - 127 Chave AV 0 00
40 AVS1 00 - 127 Chave AV 1 00
41 Syn0 00 - 127 Sincronização 0 00
42 Syn1 00 - 63 Sincronização 1 16
43 Defl 00 - 255 Deflexão 16
44 VIF0 00 - 255 FI 0 32
45 VIF1 00 - 255 FI 1 02
46 SND0 00 - 255 Áudio 0 10
47 CTL0 00 - 255 Controle 0 08
48 CTL1 00 - 255 Controle 1 00
49 SND1 00 - 255 Áudio 1 00
50 FEA0 00 - 63 Características 0 00
51 FEA1 00 - 127 Características 1 00
52 BRI 00 - 63 Ajuste padrão de brilho 32
53 CON 00 - 63 Ajuste padrão de contraste 63
54 COL 00 - 63 Ajuste padrão de cor 32
55 PEA 00 - 63 Ajuste padrão de nitidez 45
56 HUE 00- 63 Ajuste padrão de matiz 32
57 VOL 00 - 63 Ajuste padrão de volume 15
58 STNT 00 - 15 Ajuste de ruído estéreo 08
59 SPNT 00 - 15 Ajuste de ruído do SAP 08
60 LA 00 - 15 Ajuste de nível de entrada de áudio do decodificador estéreo 07
61 ALW 00 - 31 Ajuste de separação estéreo 15
62 ALS 00 - 31 Ajuste de separação estéreo 15
94 STBY 00 - 03 Standyby 01
95 AV - 2 00 - 01 Habilitação da entrada AV – 2 01
96 ASTU 00 - 03 Endereço para seleção do seletor de canais 00
97 TUNE 00 - 01 Seleção do protocolo do seletor 00
98 INI 00 - 00 Inicializa os registradores com o valor de fabrica 00
99 VSD 00 - 00 Ajuste do screen 00

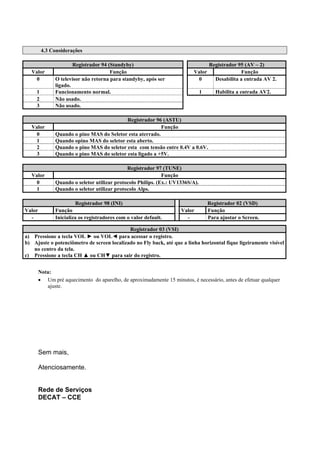

4. 4.3 Considerações
Registrador 94 (Standyby) Registrador 95 (AV – 2)
Valor Função Valor Função
0 O televisor não retorna para standyby, após ser 0 Desabilita a entrada AV 2.
ligado.
1 Funcionamento normal. 1 Habilita a entrada AV2.
2 Não usado.
3 Não usado.
Registrador 96 (ASTU)
Valor Função
0 Quando o pino MAS do Seletor esta aterrado.
1 Quando opino MAS do seletor esta aberto.
2 Quando o pino MAS do seletor esta com tensão entre 0.4V a 0.6V.
3 Quando o pino MAS do seletor esta ligado a +5V.
Registrador 97 (TUNE)
Valor Função
0 Quando o seletor utilizar protocolo Philips. (Ex.: UV1336S/A).
1 Quando o seletor utilizar protocolo Alps.
Registrador 98 (INI) Registrador 02 (VSD)
Valor Função Valor Função
- Inicializa os registradores com o valor default. - Para ajustar o Screen.
Registrador 03 (VSI)
a) Pressione a tecla VOL ► ou VOL◄ para acessar o registro.
b) Ajuste o potenciômetro de screen localizado no Fly back, até que a linha horizontal fique ligeiramente visível
no centro da tela.
c) Pressione a tecla CH ▲ ou CH▼ para sair do registro.
Nota:
• Um pré aquecimento do aparelho, de aproximadamente 15 minutos, é necessário, antes de efetuar qualquer
ajuste.
Sem mais,
Atenciosamente.
Rede de Serviços
DECAT – CCE
