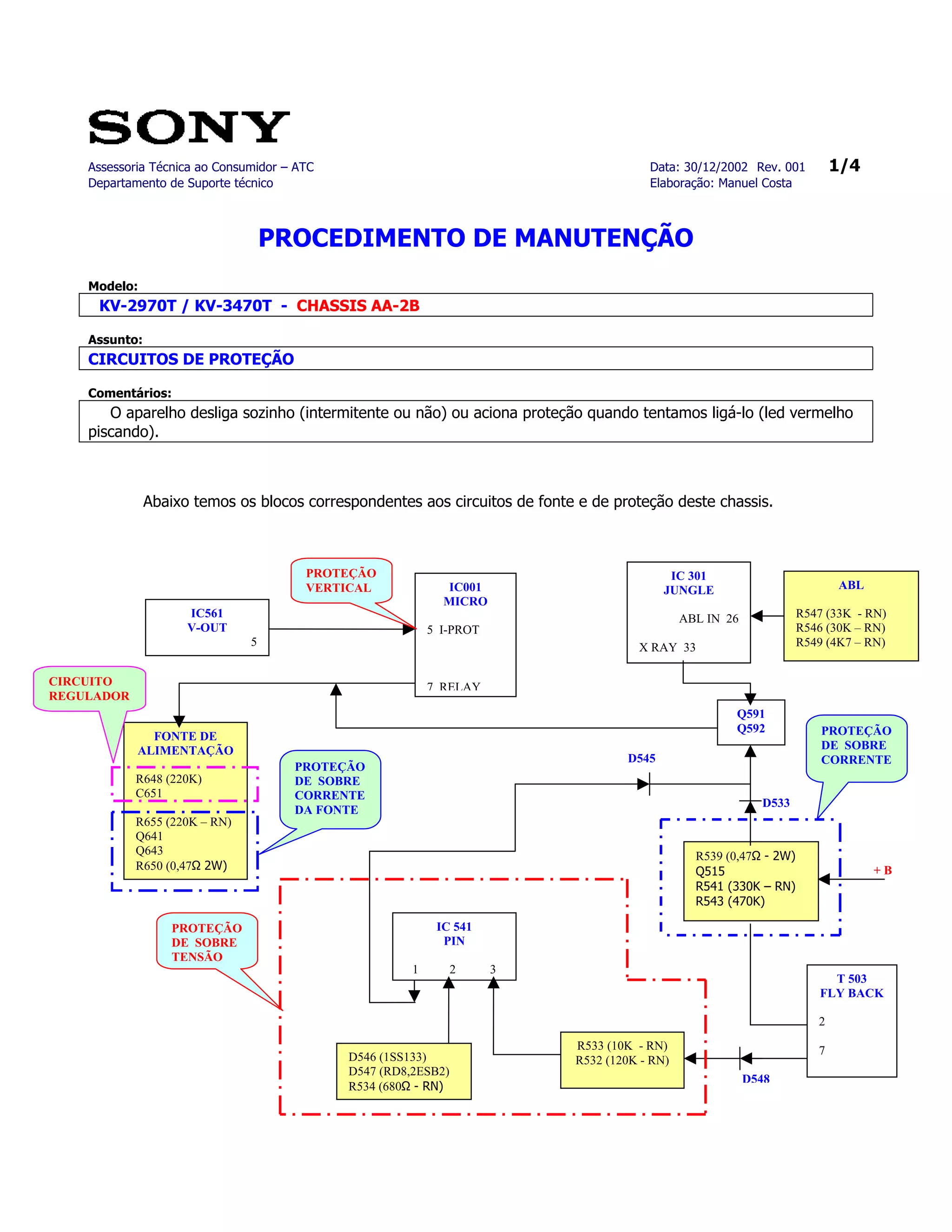

1. Assessoria Técnica ao Consumidor – ATC Data: 30/12/2002 Rev. 001 1/4
Departamento de Suporte técnico Elaboração: Manuel Costa
PROCEDIMENTO DE MANUTENÇÃO
Modelo:
KV-2970T / KV-3470T - CHASSIS AA-2B
Assunto:
CIRCUITOS DE PROTEÇÃO
Comentários:
O aparelho desliga sozinho (intermitente ou não) ou aciona proteção quando tentamos ligá-lo (led vermelho
piscando).
Abaixo temos os blocos correspondentes aos circuitos de fonte e de proteção deste chassis.
PROTEÇÃO IC 301
VERTICAL IC001 JUNGLE ABL
MICRO
IC561 ABL IN 26 R547 (33K - RN)
V-OUT 5 I-PROT R546 (30K – RN)
5 X RAY 33 R549 (4K7 – RN)
CIRCUITO 7 RELAY
REGULADOR
Q591
Q592 PROTEÇÃO
FONTE DE
ALIMENTAÇÃO DE SOBRE
D545 CORRENTE
PROTEÇÃO
R648 (220K) DE SOBRE
C651 CORRENTE
D533
DA FONTE
R655 (220K – RN)
Q641
Q643 R539 (0,47Ω - 2W)
R650 (0,47Ω 2W) Q515 +B
R541 (330K – RN)
R543 (470K)
PROTEÇÃO IC 541
DE SOBRE PIN
TENSÃO
1 2 3
T 503
FLY BACK
2
R533 (10K - RN) 7
D546 (1SS133) R532 (120K - RN)
D547 (RD8,2ESB2)
D548
R534 (680Ω - RN)

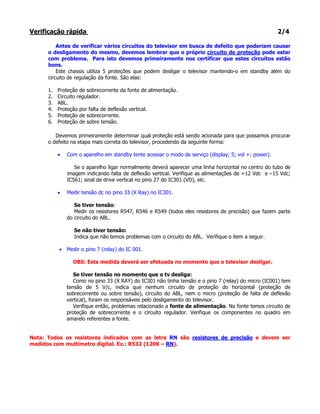

2. Verificação rápida 2/4
Antes de verificar vários circuitos do televisor em busca de defeito que poderiam causar
o desligamento do mesmo, devemos lembrar que o próprio circuito de proteção pode estar
com problema. Para isto devemos primeiramente nos certificar que estes circuitos estão
bons.
Este chassis utiliza 5 proteções que podem desligar o televisor mantendo-o em standby além do
circuito de regulação da fonte. São elas:
1. Proteção de sobrecorrente da fonte de alimentação.
2. Circuito regulador.
3. ABL.
4. Proteção por falta de deflexão vertical.
5. Proteção de sobrecorrente.
6. Proteção de sobre tensão.
Devemos primeiramente determinar qual proteção está sendo acionada para que possamos procurar
o defeito na etapa mais correta do televisor, procedendo da seguinte forma:
• Com o aparelho em standby tente acessar o modo de serviço (display; 5; vol +; power).
Se o aparelho ligar normalmente deverá aparecer uma linha horizontal no centro do tubo de
imagem indicando falta de deflexão vertical. Verifique as alimentações de +12 Vdc e –15 Vdc;
IC561; sinal de drive vertical no pino 27 do IC301 (VD), etc.
• Medir tensão dc no pino 33 (X Ray) no IC301.
Se tiver tensão:
Medir os resistores R547, R546 e R549 (todos eles resistores de precisão) que fazem parte
do circuito do ABL.
Se não tiver tensão:
Indica que não temos problemas com o circuito do ABL. Verifique o item a seguir.
• Medir o pino 7 (relay) do IC 001.
OBS: Esta medida deverá ser efetuada no momento que o televisor desligar.
Se tiver tensão no momento que o tv desliga:
Como no pino 33 (X RAY) do IC301 não tinha tensão e o pino 7 (relay) do micro (IC001) tem
tensão de 5 V/c, indica que nenhum circuito de proteção do horizontal (proteção de
sobrecorrente ou sobre tensão), circuito do ABL, nem o micro (proteção de falta de deflexão
vertical), foram os responsáveis pelo desligamento do televisor.
Verifique então, problemas relacionado a fonte de alimentação. Na fonte temos circuito de
proteção de sobrecorrente e o circuito regulador. Verifique os componentes no quadro em
amarelo referentes a fonte.
Nota: Todos os resistores indicados com as letra RN são resistores de precisão e devem ser
medidos com multímetro digital. Ex.: R532 (120K – RN).

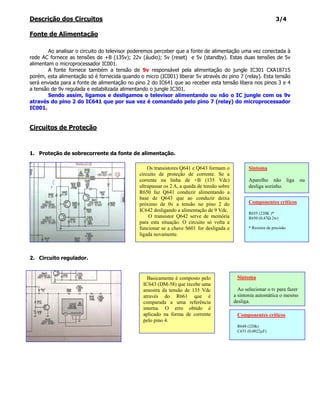

3. Descrição dos Circuitos 3/4
Fonte de Alimentação
Ao analisar o circuito do televisor poderemos perceber que a fonte de alimentação uma vez conectada à
rede AC fornece as tensões de +B (135v); 22v (áudio); 5v (reset) e 5v (standby). Estas duas tensões de 5v
alimentam o microprocessador IC001.
A fonte fornece também a tensão de 9v responsável pela alimentação do jungle IC301 CXA1871S
porém, esta alimentação só é fornecida quando o micro (IC001) liberar 5v através do pino 7 (relay). Esta tensão
será enviada para a fonte de alimentação no pino 2 do IC641 que ao receber esta tensão libera nos pinos 3 e 4
a tensão de 9v regulada e estabilizada alimentando o jungle IC301.
Sendo assim, ligamos e desligamos o televisor alimentando ou não o IC jungle com os 9v
através do pino 2 do IC641 que por sua vez é comandado pelo pino 7 (relay) do microprocessador
IC001.
Circuitos de Proteção
1. Proteção de sobrecorrente da fonte de alimentação.
Os transistores Q641 e Q643 formam o Sintoma
circuito de proteção de corrente. Se a
corrente na linha de +B (135 Vdc) Aparelho não liga ou
ultrapassar os 2 A, a queda de tensão sobre desliga sozinho.
R650 faz Q641 conduzir alimentando a
base de Q643 que ao conduzir deixa
próximo de 0v a tensão no pino 2 do Componentes críticos
IC642 desligando a alimentação de 9 Vdc.
R655 (220K )*
O transistor Q642 serve de memória R650 (0,47Ω 2w)
para esta situação. O circuito só volta a
funcionar se a chave S601 for desligada e * Resistor de precisão
ligada novamente.
2. Circuito regulador.
Basicamente é composto pelo Sintoma
IC643 (DM-58) que recebe uma
amostra da tensão de 135 Vdc Ao selecionar o tv para fazer
através do R661 que é a sintonia automática o mesmo
comparada a uma referência desliga.
interna. O erro obtido é
aplicado na forma de corrente Componentes críticos
pelo pino 4.
R648 (220k)
C651 (0,0022µF)

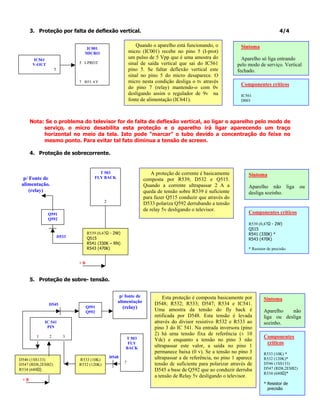

4. 3. Proteção por falta de deflexão vertical. 4/4
Quando o aparelho está funcionando, o Sintoma
IC001
MICRO micro (IC001) recebe no pino 5 (I-prot)
IC561
um pulso de 5 Vpp que é uma amostra do Aparelho só liga entrando
V-OUT 5 I-PROT sinal de saída vertical que sai do IC561 pelo modo de serviço. Vertical
5 pino 5. Se faltar deflexão vertical este fechado.
sinal no pino 5 do micro desaparece. O
7 RELAY micro nesta condição desliga o tv através
Componentes críticos
do pino 7 (relay) mantendo-o com 0v
desligando assim o regulador de 9v na IC561
fonte de alimentação (IC641). D003
Nota: Se o problema do televisor for de falta de deflexão vertical, ao ligar o aparelho pelo modo de
serviço, o micro desabilita esta proteção e o aparelho irá ligar aparecendo um traço
horizontal no meio da tela. Isto pode “marcar” o tubo devido a concentração do feixe no
mesmo ponto. Para evitar tal fato diminua a tensão de screen.
4. Proteção de sobrecorrente.
T 503 A proteção de corrente é basicamente Sintoma
p/ Fonte de FLY BACK composta por R539, D532 e Q515.
alimentação. Quando a corrente ultrapassar 2 A a Aparelho não liga ou
(relay) queda de tensão sobre R539 é suficiente desliga sozinho.
para fazer Q515 conduzir que através do
2
D533 polariza Q592 derrubando a tensão
de relay 5v desligando o televisor.
Q591 Componentes críticos
Q592
R539 (0,47Ω - 2W)
Q515
R539 (0,47Ω - 2W) R541 (330K) *
D533 Q515 R543 (470K)
R541 (330K – RN)
R543 (470K) * Resistor de precisão
+B
5. Proteção de sobre- tensão.
p/ fonte de Esta proteção é composta basicamente por
alimentação
Sintoma
D545 D548; R532; R533; D547; R534 e IC541.
Q591 (relay) Uma amostra da tensão do fly back é
Q592 Aparelho não
retificada por D548. Esta tensão é levada liga ou desliga
IC 541 através do divisor resistivo R532 e R533 ao sozinho.
PIN pino 3 do IC 541. Na entrada inversora (pino
2) há uma tensão fixa de referência (± 10
1 2 3 T 503 Componentes
Vdc) e enquanto a tensão no pino 3 não
FLY críticos
BACK ultrapassar este valor, a saída no pino 1
permanece baixa (0 v). Se a tensão no pino 3 R533 (10K) *
D546 (1SS133) R533 (10K)
D548 ultrapassar a de referência, no pino 1 aparece R532 (120K)*
D547 (RD8,2ESB2) 7 tensão dc suficiente para polarizar através de D546 (1SS133)
R532 (120K)
R534 (680Ω) D545 a base de Q592 que ao conduzir derruba D547 (RD8,2ESB2)
R534 (680Ω)*
a tensão de Relay 5v desligando o televisor.
+B
* Resistor de
precisão
