1. REDE ÓPTICA PASSIVA – PON
UNIVERSIDADE FEDERAL FLUMINENSE – UFF
ESCOLA DE ENGENHARIA – DEPARTAMENTO DE ENG. DE
TELECOMUNICAÇÕES
DISCIPLINA: TECNOLOGIAS ÓPTICAS MODERNAS
PROF: PAULA BRANDÃO HARBOE
ALUNO: ADRIANO PEREIRA RAMOS

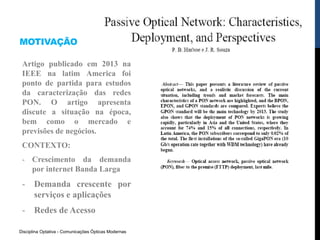

2. MOTIVAÇÃO
Artigo publicado em 2013 na
IEEE na latim America foi
ponto de partida para estudos
da caracterização das redes
PON. O artigo apresenta
discute a situação na época,
bem como o mercado e
previsões de negócios.
CONTEXTO:
- Crescimento da demanda
por internet Banda Larga
- Demanda crescente por
serviços e aplicações
- Redes de Acesso
Disciplina Optativa - Comunicações Ópticas Modernas

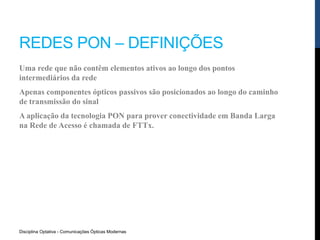

3. REDES PON – DEFINIÇÕES
Uma rede que não contêm elementos ativos ao longo dos pontos
intermediários da rede
Apenas componentes ópticos passivos são posicionados ao longo do caminho
de transmissão do sinal
A aplicação da tecnologia PON para prover conectividade em Banda Larga
na Rede de Acesso é chamada de FTTx.
Disciplina Optativa - Comunicações Ópticas Modernas

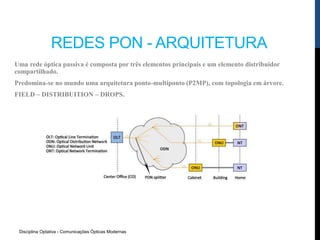

4. REDES PON - ARQUITETURA
Disciplina Optativa - Comunicações Ópticas Modernas
Uma rede óptica passiva é composta por três elementos principais e um elemento distribuidor
compartilhado.
Predomina-se no mundo uma arquitetura ponto-multiponto (P2MP), com topologia em árvore.
FIELD – DISTRIBUITION – DROPS.

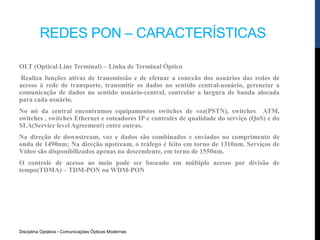

5. REDES PON – CARACTERÍSTICAS
Disciplina Optativa - Comunicações Ópticas Modernas
OLT (Optical Line Terminal) – Linha de Terminal Óptico
Realiza funções ativas de transmissão e de efetuar a conexão dos usuários das redes de
acesso à rede de transporte, transmitir os dados no sentido central-usuário, gerenciar a
comunicação de dados no sentido usuário-central, controlar a largura de banda alocada
para cada usuário.
No nó da central encontramos equipamentos switches de voz(PSTN), switches ATM,
switches , switches Ethernet e roteadores IP e controles de qualidade do serviço (QoS) e do
SLA(Service level Agreement) entre outras.
Na direção de downstream, voz e dados são combinados e enviados no comprimento de
onda de 1490nm; Na direção upstream, o tráfego é feito em torno de 1310nm. Serviços de
Vídeo são disponibilizados apenas na descendente, em torno de 1550nm.
O controle de acesso ao meio pode ser baseado em múltiplo acesso por divisão de
tempo(TDMA) – TDM-PON ou WDM-PON

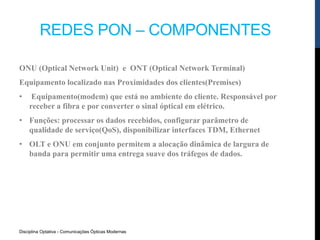

6. Disciplina Optativa - Comunicações Ópticas Modernas
REDES PON – COMPONENTES
ONU (Optical Network Unit) e ONT (Optical Network Terminal)
Equipamento localizado nas Proximidades dos clientes(Premises)
• Equipamento(modem) que está no ambiente do cliente. Responsável por
receber a fibra e por converter o sinal óptical em elétrico.
• Funções: processar os dados recebidos, configurar parâmetro de
qualidade de serviço(QoS), disponibilizar interfaces TDM, Ethernet
• OLT e ONU em conjunto permitem a alocação dinâmica de largura de
banda para permitir uma entrega suave dos tráfegos de dados.

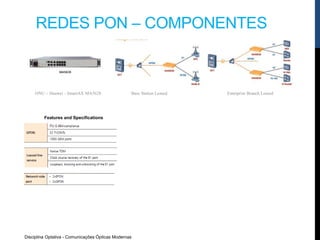

7. Features and Specifications
ONU – Huawei - SmartAX MA5628 Base Station Leased Enterprise Branch Leased
REDES PON – COMPONENTES
Disciplina Optativa - Comunicações Ópticas Modernas

8. Disciplina Optativa - Comunicações Ópticas Modernas
REDES PON – COMPONENTES

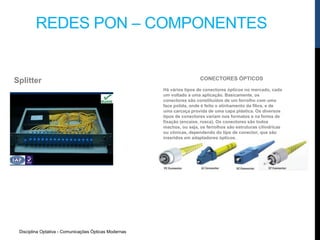

Splitter CONECTORES ÓPTICOS
Há vários tipos de conectores ópticos no mercado, cada
um voltado a uma aplicação. Basicamente, os
conectores são constituídos de um ferrolho com uma
face polida, onde é feito o alinhamento da fibra, e de
uma carcaça provida de uma capa plástica. Os diversos
tipos de conectores variam nos formatos e na forma de
fixação (encaixe, rosca). Os conectores são todos
machos, ou seja, os ferrolhos são estruturas cilíndricas
ou cônicas, dependendo do tipo de conector, que são
inseridos em adaptadores ópticos.

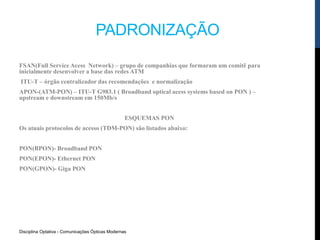

9. Disciplina Optativa - Comunicações Ópticas Modernas
PADRONIZAÇÃO
FSAN(Full Service Acess Network) – grupo de companhias que formaram um comitê para
inicialmente desenvolver a base das redes ATM
ITU-T – órgão centralizador das recomendações e normalização
APON-(ATM-PON) – ITU-T G983.1 ( Broadband optical acess systems based on PON ) –
upstream e downstream em 150Mb/s
ESQUEMAS PON
Os atuais protocolos de acesso (TDM-PON) são listados abaixo:
PON(BPON)- Broadband PON
PON(EPON)- Ethernet PON
PON(GPON)- Giga PON

10. Disciplina Optativa - Comunicações Ópticas Modernas

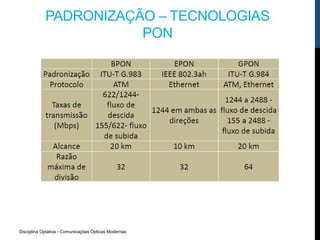

PADRONIZAÇÃO – TECNOLOGIAS
PON

11. Disciplina Optativa - Comunicações Ópticas Modernas

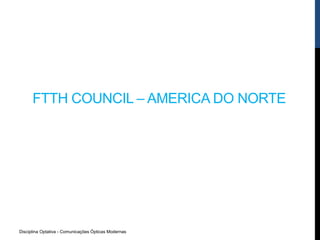

FTTH COUNCIL – AMERICA DO NORTE

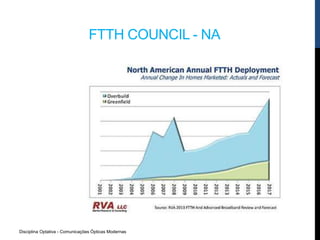

12. Disciplina Optativa - Comunicações Ópticas Modernas
FTTH COUNCIL - NA

13. Disciplina Optativa - Comunicações Ópticas Modernas
FTTH COUNCIL – EUROPA

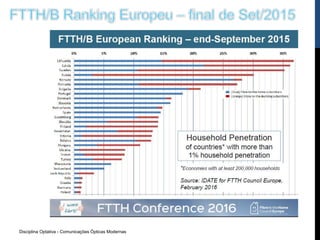

14. Disciplina Optativa - Comunicações Ópticas Modernas

15. Disciplina Optativa - Comunicações Ópticas Modernas

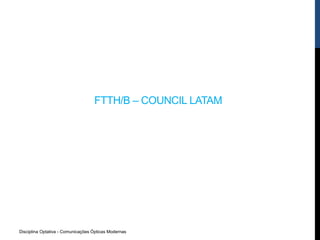

FTTH/B – COUNCIL LATAM

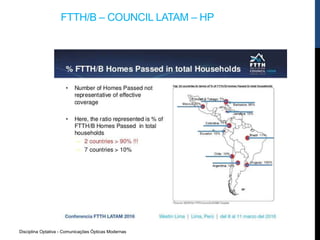

16. Disciplina Optativa - Comunicações Ópticas Modernas
FTTH/B – COUNCIL LATAM – HP

17. Disciplina Optativa - Comunicações Ópticas Modernas

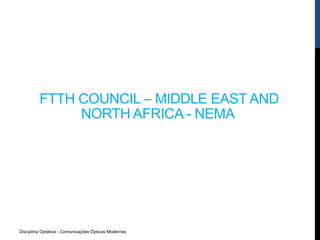

FTTH COUNCIL – MIDDLE EAST AND
NORTH AFRICA - NEMA

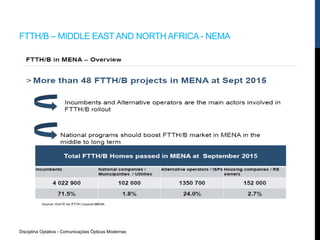

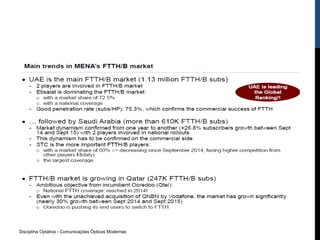

18. FTTH/B – MIDDLE EASTAND NORTH AFRICA - NEMA
Disciplina Optativa - Comunicações Ópticas Modernas

19. Disciplina Optativa - Comunicações Ópticas Modernas

20. Disciplina Optativa - Comunicações Ópticas Modernas

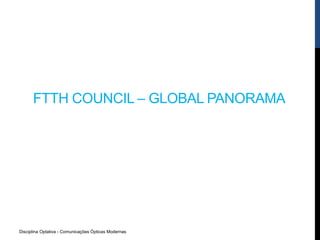

FTTH COUNCIL – GLOBAL PANORAMA

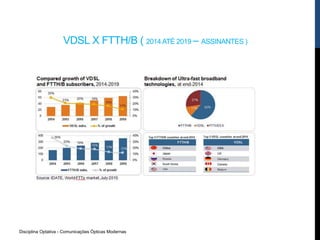

21. Disciplina Optativa - Comunicações Ópticas Modernas
VDSL X FTTH/B ( 2014 ATÉ 2019 – ASSINANTES )

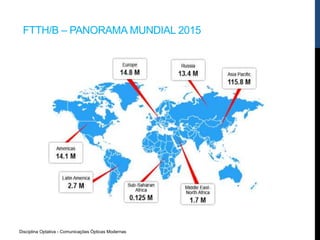

22. FTTH/B – PANORAMA MUNDIAL 2015
Disciplina Optativa - Comunicações Ópticas Modernas

23. Disciplina Optativa - Comunicações Ópticas Modernas

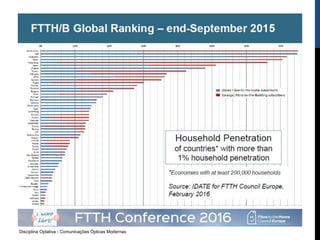

FTTH COUNCIL - LATAM

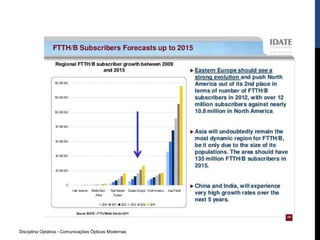

24. Disciplina Optativa - Comunicações Ópticas Modernas

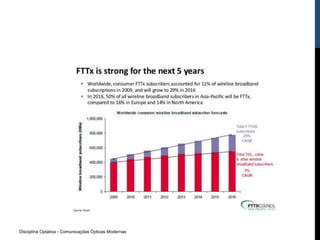

25. Disciplina Optativa - Comunicações Ópticas Modernas
