O documento descreve protótipos de órteses desenvolvidos para tratamento de deformidades causadas por artrite reumatóide. Os protótipos atingiram as metas de temperatura e tempo de aplicação durante testes. O projeto de uma órtese foi desenvolvido em software CAD e testado virtualmente antes de ser fabricado por prototipagem rápida.

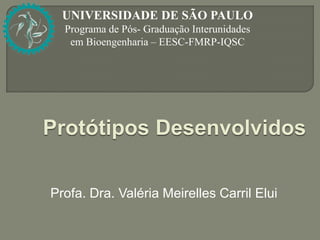

2. UNIVERSIDADE DE SÃO PAULO
Programa de Pós- Graduação Interunidades
em Bioengenharia – EESC-FMRP-IQSC
Protótipos Desenvolvidos
Profa. Dra. Valéria Meirelles Carril Elui

3. Fabíula Barbosa Machado dos Santos
Colaboradores: Prof. do Instituto de Química e do
Instituto de Física da Usp SC

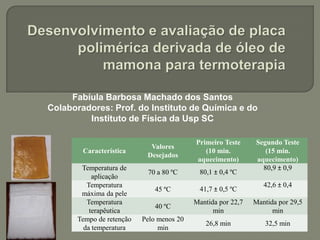

Primeiro Teste Segundo Teste
Valores
Característica (10 min. (15 min.
Desejados
aquecimento) aquecimento)
Temperatura de 80,9 ± 0,9
70 a 80 ºC 80,1 ± 0,4 ºC
aplicação
Temperatura 42,6 ± 0,4
45 ºC 41,7 ± 0,5 ºC
máxima da pele
Temperatura Mantida por 22,7 Mantida por 29,5
40 ºC
terapêutica min min
Tempo de retenção Pelo menos 20
26,8 min 32,5 min
da temperatura min

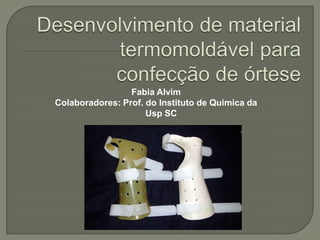

4. Fabia Alvim
Colaboradores: Prof. do Instituto de Química da
Usp SC

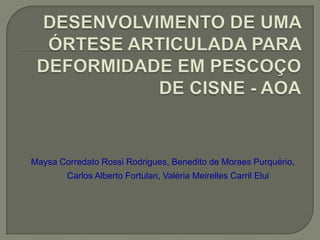

5. Maysa Corredato Rossi Rodrigues, Benedito de Moraes Purquério,
Carlos Alberto Fortulan, Valéria Meirelles Carril Elui

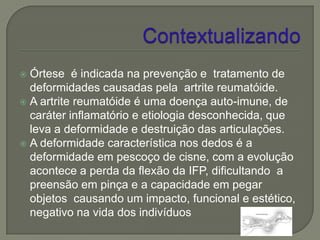

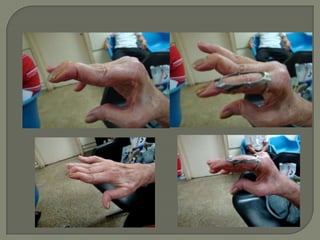

6.  Órtese é indicada na prevenção e tratamento de
deformidades causadas pela artrite reumatóide.
 A artrite reumatóide é uma doença auto-imune, de
caráter inflamatório e etiologia desconhecida, que
leva a deformidade e destruição das articulações.
 A deformidade característica nos dedos é a
deformidade em pescoço de cisne, com a evolução
acontece a perda da flexão da IFP, dificultando a
preensão em pinça e a capacidade em pegar
objetos causando um impacto, funcional e estético,
negativo na vida dos indivíduos

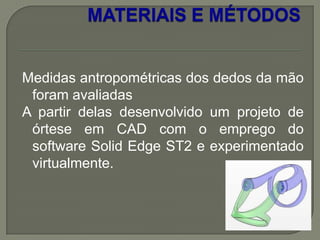

7. Medidas antropométricas dos dedos da mão
foram avaliadas
A partir delas desenvolvido um projeto de
órtese em CAD com o emprego do
software Solid Edge ST2 e experimentado
virtualmente.

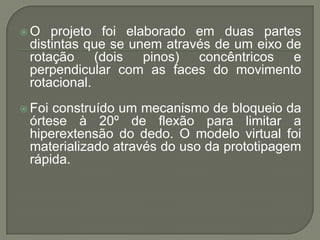

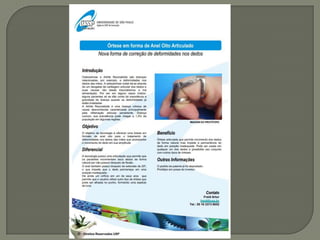

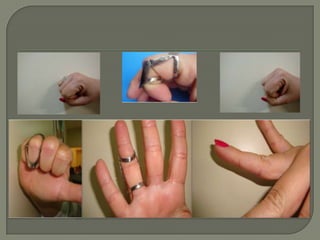

8. O projeto foi elaborado em duas partes
distintas que se unem através de um eixo de
rotação (dois pinos) concêntricos e
perpendicular com as faces do movimento
rotacional.
 Foiconstruído um mecanismo de bloqueio da
órtese à 20º de flexão para limitar a
hiperextensão do dedo. O modelo virtual foi
materializado através do uso da prototipagem
rápida.
