O documento descreve o projeto de uma ponte feita de macarrão, realizado por um grupo de estudantes de engenharia civil. Ele contém instruções detalhadas sobre os materiais e métodos utilizados para construir a ponte, incluindo croquis e planilhas de custos e reuniões.

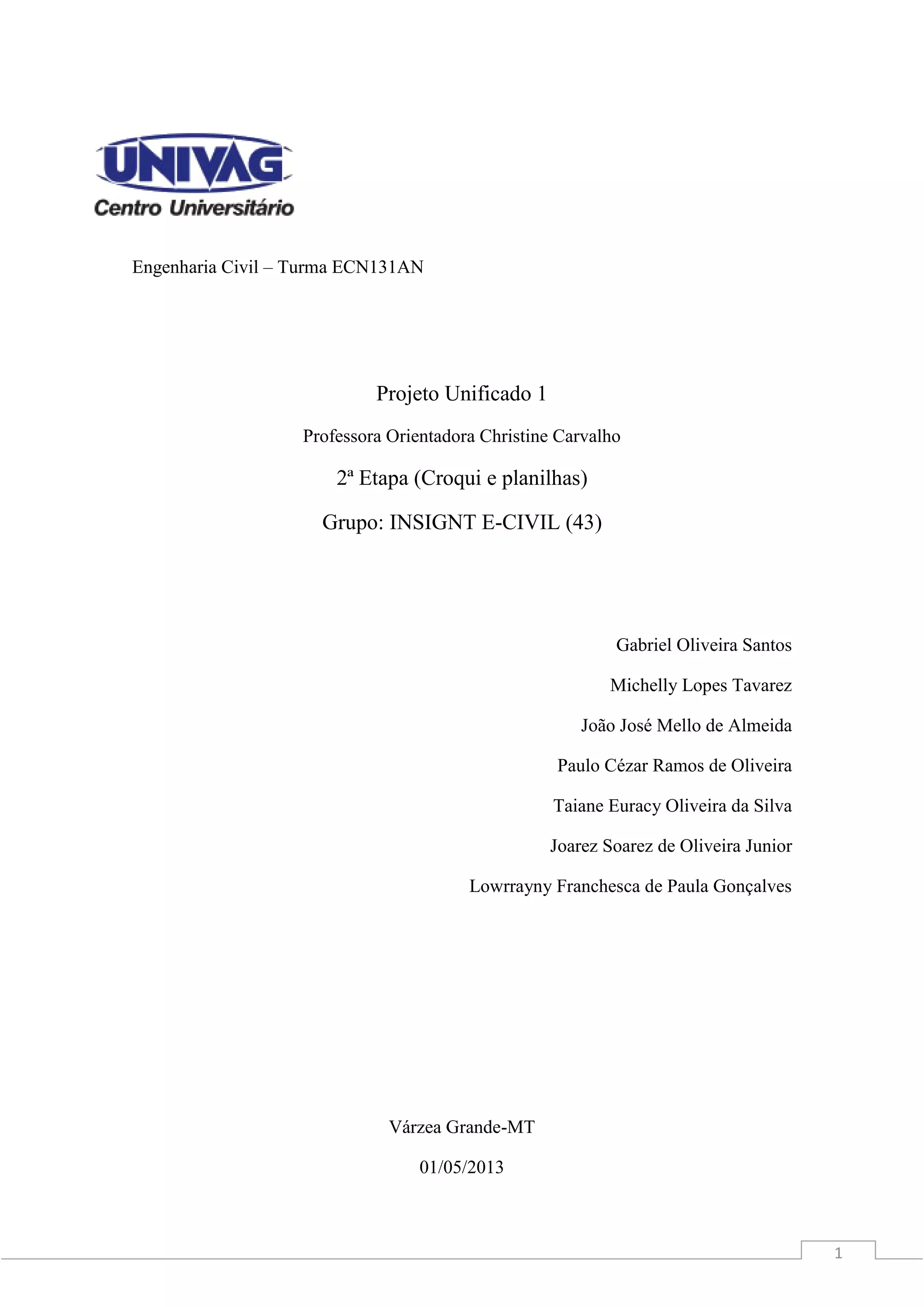

1. Engenharia Civil – Turma ECN131AN
Projeto Unificado 1
Professora Orientadora Christine Carvalho
2ª Etapa (Croqui e planilhas)
Grupo: INSIGNT E-CIVIL (43)
Gabriel Oliveira Santos
Michelly Lopes Tavarez
João José Mello de Almeida
Paulo Cézar Ramos de Oliveira
Taiane Euracy Oliveira da Silva
Joarez Soarez de Oliveira Junior
Lowrrayny Franchesca de Paula Gonçalves
Várzea Grande-MT
01/05/2013
1

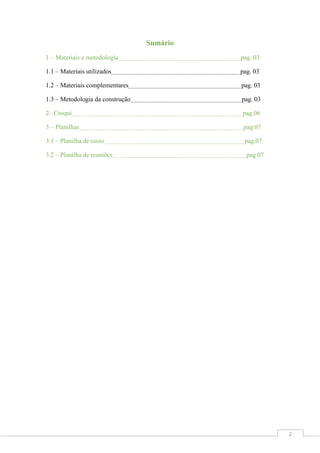

2. Sumário
1 – Materiais e metodologia
pag. 03
1.1 – Materiais utilizados
pag. 03
1.2 – Materiais complementares
pag. 03
1.3 – Metodologia da construção
pag. 03
2– Croqui
pag.06
3 – Planilhas
pag.07
3.1 – Planilha de custo
pag.07
3.2 – Planilha de reuniões
pag.07
2

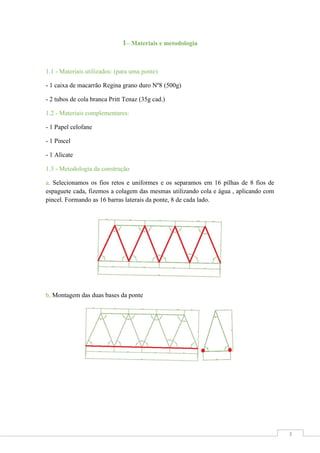

3. 1– Materiais e metodologia
1.1 - Materiais utilizados: (para uma ponte)
- 1 caixa de macarrão Regina grano duro Nº8 (500g)
- 2 tubos de cola branca Pritt Tenaz (35g cad.)
1.2 - Materiais complementares:
- 1 Papel celofane
- 1 Pincel
- 1 Alicate
1.3 - Metodologia da construção
a, Selecionamos os fios retos e uniformes e os separamos em 16 pilhas de 8 fios de
espaguete cada, fizemos a colagem das mesmas utilizando cola e água , aplicando com
pincel. Formando as 16 barras laterais da ponte, 8 de cada lado.
b, Montagem das duas bases da ponte
3

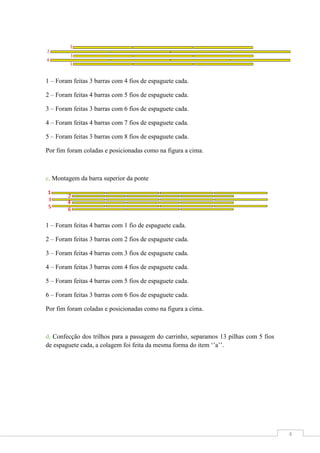

4. 1 – Foram feitas 3 barras com 4 fios de espaguete cada.
2 – Foram feitas 4 barras com 5 fios de espaguete cada.
3 – Foram feitas 3 barras com 6 fios de espaguete cada.
4 – Foram feitas 4 barras com 7 fios de espaguete cada.
5 – Foram feitas 3 barras com 8 fios de espaguete cada.
Por fim foram coladas e posicionadas como na figura a cima.
c, Montagem da barra superior da ponte
1 – Foram feitas 4 barras com 1 fio de espaguete cada.
2 – Foram feitas 3 barras com 2 fios de espaguete cada.
3 – Foram feitas 4 barras com 3 fios de espaguete cada.
4 – Foram feitas 3 barras com 4 fios de espaguete cada.
5 – Foram feitas 4 barras com 5 fios de espaguete cada.
6 – Foram feitas 3 barras com 6 fios de espaguete cada.
Por fim foram coladas e posicionadas como na figura a cima.
d, Confecção dos trilhos para a passagem do carrinho, separamos 13 pilhas com 5 fios
de espaguete cada, a colagem foi feita da mesma forma do item ‘’a’’.
4

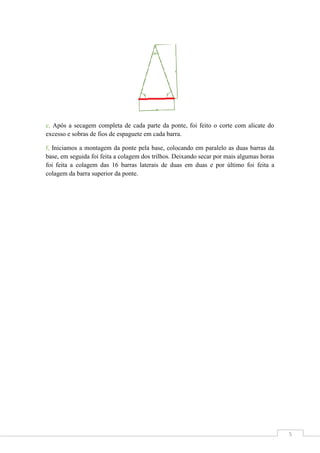

5. e, Após a secagem completa de cada parte da ponte, foi feito o corte com alicate do
excesso e sobras de fios de espaguete em cada barra.
f, Iniciamos a montagem da ponte pela base, colocando em paralelo as duas barras da
base, em seguida foi feita a colagem dos trilhos. Deixando secar por mais algumas horas
foi feita a colagem das 16 barras laterais de duas em duas e por último foi feita a
colagem da barra superior da ponte.
5

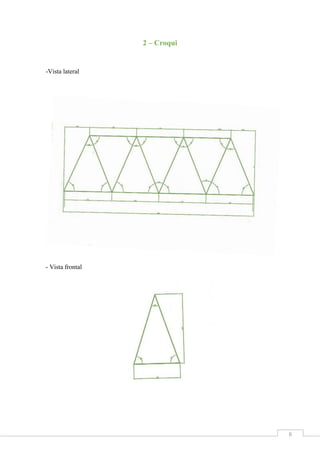

6. 2 – Croqui
-Vista lateral
- Vista frontal
6

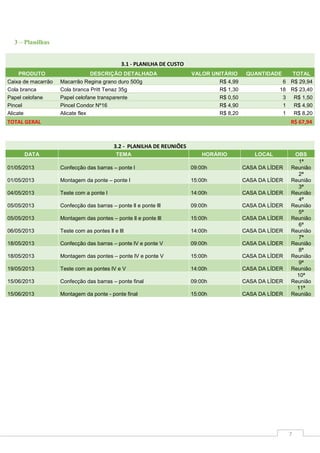

7. 3 – Planilhas
3.1 - PLANILHA DE CUSTO
PRODUTO
Caixa de macarrão
Cola branca
Papel celofane
Pincel
Alicate
DESCRIÇÃO DETALHADA
Macarrão Regina grano duro 500g
Cola branca Pritt Tenaz 35g
Papel celofane transparente
Pincel Condor Nº16
Alicate flex
VALOR UNITÁRIO
R$ 4,99
R$ 1,30
R$ 0,50
R$ 4,90
R$ 8,20
QUANTIDADE
TOTAL
6 R$ 29,94
18 R$ 23,40
3 R$ 1,50
1 R$ 4,90
1 R$ 8,20
TOTAL GERAL
R$ 67,94
3.2 - PLANILHA DE REUNIÕES
DATA
TEMA
HORÁRIO
LOCAL
01/05/2013
Confecção das barras – ponte l
09:00h
CASA DA LÍDER
01/05/2013
Montagem da ponte – ponte l
15:00h
CASA DA LÍDER
04/05/2013
Teste com a ponte l
14:00h
CASA DA LÍDER
05/05/2013
Confecção das barras – ponte ll e ponte lll
09:00h
CASA DA LÍDER
05/05/2013
Montagem das pontes – ponte ll e ponte lll
15:00h
CASA DA LÍDER
06/05/2013
Teste com as pontes ll e lll
14:00h
CASA DA LÍDER
18/05/2013
Confecção das barras – ponte lV e ponte V
09:00h
CASA DA LÍDER
18/05/2013
Montagem das pontes – ponte lV e ponte V
15:00h
CASA DA LÍDER
19/05/2013
Teste com as pontes lV e V
14:00h
CASA DA LÍDER
15/06/2013
Confecção das barras – ponte final
09:00h
CASA DA LÍDER
15/06/2013
Montagem da ponte - ponte final
15:00h
CASA DA LÍDER
OBS
1ª
Reunião
2ª
Reunião
3ª
Reunião
4ª
Reunião
5ª
Reunião
6ª
Reunião
7ª
Reunião
8ª
Reunião
9ª
Reunião
10ª
Reunião
11ª
Reunião
7
