O documento apresenta os desenhos e fotos de uma estação BRT em Paulista, Pernambuco que está com a obra paralisada. Ele mostra a planta baixa, fachadas, cortes e detalhes construtivos da estação, assim como fotos da estrutura inacabada e se deteriorando. O relatório aponta itens como a ausência de instalações elétricas, hidrossanitárias e acabamentos, além da estrutura metálica da coberta desprotegida.

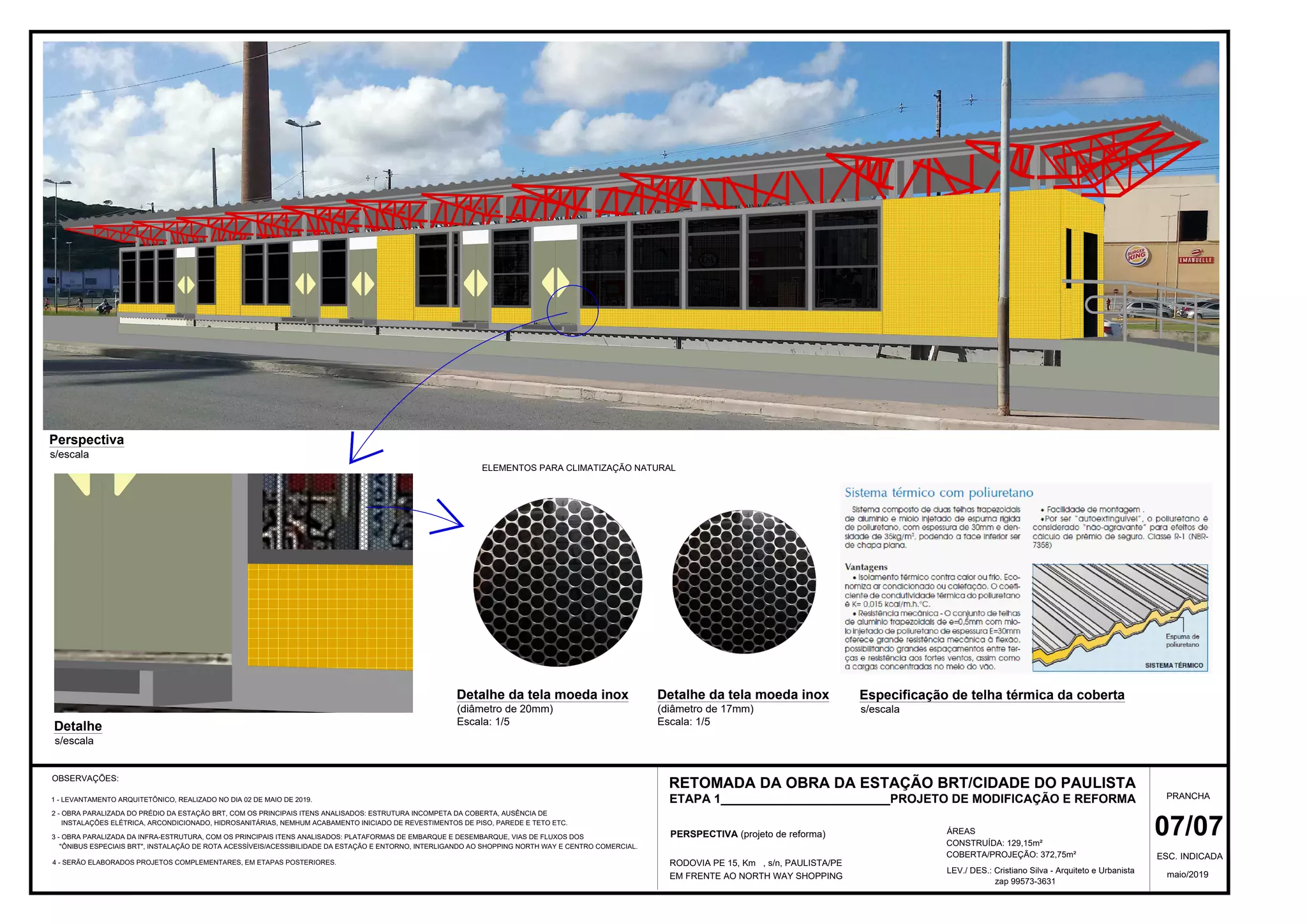

1. OBSERVAÇÕES:
07/07
PRANCHA
maio/2019
ESC. INDICADA
RODOVIA PE 15, Km , s/n, PAULISTA/PE
EM FRENTE AO NORTH WAY SHOPPING
LEV./ DES.: Cristiano Silva - Arquiteto e Urbanista
ÁREAS
CONSTRUÍDA: 129,15m²
COBERTA/PROJEÇÃO: 372,75m²
PERSPECTIVA (projeto de reforma)
Perspectiva
s/escala
Detalhe
s/escala
Detalhe da tela moeda inox
(diâmetro de 20mm)
Escala: 1/5
s/escala
Detalhe da tela moeda inox
(diâmetro de 17mm)
Escala: 1/5
1 - LEVANTAMENTO ARQUITETÔNICO, REALIZADO NO DIA 02 DE MAIO DE 2019.
2 - OBRA PARALIZADA DO PRÉDIO DA ESTAÇÃO BRT, COM OS PRINCIPAIS ITENS ANALISADOS: ESTRUTURA INCOMPETA DA COBERTA, AUSÊNCIA DE
INSTALAÇÕES ELÉTRICA, ARCONDICIONADO, HIDROSANITÁRIAS, NEMHUM ACABAMENTO INICIADO DE REVESTIMENTOS DE PISO, PAREDE E TETO ETC.
3 - OBRA PARALIZADA DA INFRA-ESTRUTURA, COM OS PRINCIPAIS ITENS ANALISADOS: PLATAFORMAS DE EMBARQUE E DESEMBARQUE, VIAS DE FLUXOS DOS
"ÔNIBUS ESPECIAIS BRT", INSTALAÇÃO DE ROTA ACESSÍVEIS/ACESSIBILIDADE DA ESTAÇÃO E ENTORNO, INTERLIGANDO AO SHOPPING NORTH WAY E CENTRO COMERCIAL.
4 - SERÃO ELABORADOS PROJETOS COMPLEMENTARES, EM ETAPAS POSTERIORES.
ELEMENTOS PARA CLIMATIZAÇÃO NATURAL
zap 99573-3631

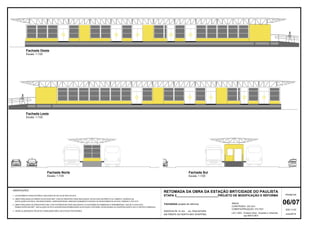

2. FACHADA OESTE
FACHADA LESTE
OBSERVAÇÕES:
06/07
PRANCHA
maio/2019
ESC.1/125
RODOVIA PE 15, Km , s/n, PAULISTA/PE
EM FRENTE AO NORTH WAY SHOPPING
Fachada Oeste
Escala: 1 /125
FACHADAS (projeto de reforma)
Fachada Leste
Escala: 1 /125
Fachada Norte
Escala: 1 /125
Fachada Sul
Escala: 1 /125
1 - LEVANTAMENTO ARQUITETÔNICO, REALIZADO NO DIA 02 DE MAIO DE 2019.
2 - OBRA PARALIZADA DO PRÉDIO DA ESTAÇÃO BRT, COM OS PRINCIPAIS ITENS ANALISADOS: ESTRUTURA INCOMPETA DA COBERTA, AUSÊNCIA DE
INSTALAÇÕES ELÉTRICA, ARCONDICIONADO, HIDROSANITÁRIAS, NEMHUM ACABAMENTO INICIADO DE REVESTIMENTOS DE PISO, PAREDE E TETO ETC.
3 - OBRA PARALIZADA DA INFRA-ESTRUTURA, COM OS PRINCIPAIS ITENS ANALISADOS: PLATAFORMAS DE EMBARQUE E DESEMBARQUE, VIAS DE FLUXOS DOS
"ÔNIBUS ESPECIAIS BRT", INSTALAÇÃO DE ROTA ACESSÍVEIS/ACESSIBILIDADE DA ESTAÇÃO E ENTORNO, INTERLIGANDO AO SHOPPING NORTH WAY E CENTRO COMERCIAL.
4 - SERÃO ELABORADOS PROJETOS COMPLEMENTARES, EM ETAPAS POSTERIORES.
LEV./ DES.: Cristiano Silva - Arquiteto e Urbanista
ÁREAS
CONSTRUÍDA: 129,15m²
COBERTA/PROJEÇÃO: 372,75m²
zap 99573-3631

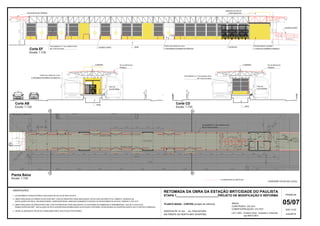

3. 3,10
2,73
36,79 3,50 1,37
41,66
1,74 1,74 1,74 1,74 1,74 1,74 0,50 1,241,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,33 1,87
1,401,40
2,73
1,22
1,22
3,10
5,053,483,483,483,483,483,483,483,482,44
2,952,95
1,741,741,741,741,74
ESTAÇÃO
Projeção coberta
SALASALA
CIRC.
CIRC.
. . . . . . . . . .
. .. .. .. .. .
2,402,40
2,27
7,56
2,27
3,30
plataforma
plataforma plataforma plataforma plataforma plataforma
plataformaplataformaplataformaplataforma
porta
portaporta porta
porta
porta
porta
porta
porta porta
CATRACAS
1 2 3 4
parede/rodapé
parede/rodapé
guarda-corpo
guarda-corpo
proj.viga
proj.
espigão
proj.
espigão
proj.viga
porta
porta
acesso
3,23 2,71
45,29
1,74
0,60
1,84
0,770,980,88
4,44
1,11 0,64 0,94 0,64 1,12
0,770,980,84
RAMPA
i = 8,33%
5,33FECHAMENTO C/ TELA MOEDA INOX
DE 10,7mm OU 20mm
5,33
2,27
ARMAÇÃO DE MALHA
A SER REMOVIDA
BASE
2,75
1,702,60
0,902,67
PISO
GUARDA-CORPO
0,90
2,40
0,30
0,500,830,790,56
1,10
2,40
0,30
TELHA METÁLICA TÉRMICA
REVESTIMENTO PADRÃO
C/ PASTILHA CERÂMICA AMARELA
CATRACAS
PORTA DE VIDRO DE 10mm
C/ MOVIMENTO/CORRER AUTOMÁTICO
GUARDA-CORPO
FECHAMENTO C/ TELA MOEDA INOX
DE 17mm OU 20mm
RAMPA
4,47
PISO DA
PLATAFORMA
BASE
TELHA METÁLICA
TÉRMICA
2,40
0,30
2,40
0,30
0,15
1,09
4,47
CUMEEIRA
0,902,67
0,47
PORTA DE VIDRO DE 10mm
C/ MOVIMENTO/CORRER AUTOMÁTICO
0,902,67
BASE
0,50
0,47
4,47
TELHA METÁLICA
TÉRMICA
2,34
0,30
CUMEEIRA
0,15
1,09
2,40
0,30
PISO DA
PLATAFORMA
FECHAMENTO C/ TELA MOEDA INOX
DE 17mm OU 20mm
2,170,15
OBSERVAÇÕES:
05/07
PRANCHA
maio/2019
ESC.1/125
RODOVIA PE 15, Km , s/n, PAULISTA/PE
EM FRENTE AO NORTH WAY SHOPPING
Planta Baixa
Escala: 1 /125
Corte AB
Escala: 1 /125
Corte EF
Escala: 1 /125
PLANTA BAIXA - CORTES (projeto de reforma)
Corte CD
Escala: 1 /125
E
F
BC
D A
CONFERIR COTAS NO LOCAL
1 - LEVANTAMENTO ARQUITETÔNICO, REALIZADO NO DIA 02 DE MAIO DE 2019.
2 - OBRA PARALIZADA DO PRÉDIO DA ESTAÇÃO BRT, COM OS PRINCIPAIS ITENS ANALISADOS: ESTRUTURA INCOMPETA DA COBERTA, AUSÊNCIA DE
INSTALAÇÕES ELÉTRICA, ARCONDICIONADO, HIDROSANITÁRIAS, NEMHUM ACABAMENTO INICIADO DE REVESTIMENTOS DE PISO, PAREDE E TETO ETC.
3 - OBRA PARALIZADA DA INFRA-ESTRUTURA, COM OS PRINCIPAIS ITENS ANALISADOS: PLATAFORMAS DE EMBARQUE E DESEMBARQUE, VIAS DE FLUXOS DOS
"ÔNIBUS ESPECIAIS BRT", INSTALAÇÃO DE ROTA ACESSÍVEIS/ACESSIBILIDADE DA ESTAÇÃO E ENTORNO, INTERLIGANDO AO SHOPPING NORTH WAY E CENTRO COMERCIAL.
4 - SERÃO ELABORADOS PROJETOS COMPLEMENTARES, EM ETAPAS POSTERIORES.
A CONSTRUIR OU INSTALAR
LEV./ DES.: Cristiano Silva - Arquiteto e Urbanista
ÁREAS
CONSTRUÍDA: 129,15m²
COBERTA/PROJEÇÃO: 372,75m²
zap 99573-3631

4. 3,10
2,73
36,79 3,50 1,37
41,66
1,74 1,74 1,74 1,74 1,74 1,74 0,50 1,241,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,74 1,33 1,87
1,401,40
2,73
1,22
1,22
3,10
5,053,483,483,483,483,483,483,483,482,44
1,741,741,741,740,501,24
ESTAÇÃO
Projeção da estrutura da coberta
SALASALA
CIRC.
CIRC.
2,402,40
1,741,74 1,74 1,74
ARMAÇÃO DESPROTEGIDA
A SER CONCRETADA
ESTRUTURA METÁTICA
DESPROTEGIDA
ESTRUTUA METÁLICA
DESPROTEGIDA
ALVENARIA BASE
0,842,80
1,70
0,50
1,332,721,14
2,650,15
0,910,422,720,15
PISO
ÁREA A SER PAVIMENTADA
1,332,720,15
4,93
ESTRUTUA METÁLICA
DESPROTEGIDA
ESTRUTURA METÁLICA
DESPROTEGIDA
PISO
BASE
ARMAÇÃO DESPROTEGIDA
ÁREA A SER PAVIMENTADAÁREA A SER PAVIMENTADA
1,332,720,15
4,93
ESTRUTUA METÁLICA
ESTRUTURA METÁLICA
DESPROTEGIDA
PISO
BASEÁREA A SER PAVIMENTADA ÁREA A SER PAVIMENTADA
02/07
PRANCHA
maio/2019
E F
BC
D A
ESC.1/125
Planta Baixa
Escala: 1 /125
Corte AB
Escala: 1 /125
Corte CD
Escala: 1 /125
Corte EF
Escala: 1 /125
OBSERVAÇÕES:
RODOVIA PE 15, Km , s/n, PAULISTA/PE
EM FRENTE AO NORTH WAY SHOPPING
PLANTA BAIXA - CORTES (levantamento arquitetônico)
1 - LEVANTAMENTO ARQUITETÔNICO, REALIZADO NO DIA 02 DE MAIO DE 2019.
2 - OBRA PARALIZADA DO PRÉDIO DA ESTAÇÃO BRT, COM OS PRINCIPAIS ITENS ANALISADOS: ESTRUTURA INCOMPETA DA COBERTA, AUSÊNCIA DE
INSTALAÇÕES ELÉTRICA, ARCONDICIONADO, HIDROSANITÁRIAS, NEMHUM ACABAMENTO INICIADO DE REVESTIMENTOS DE PISO, PAREDE E TETO ETC.
3 - OBRA PARALIZADA DA INFRA-ESTRUTURA, COM OS PRINCIPAIS ITENS ANALISADOS: PLATAFORMAS DE EMBARQUE E DESEMBARQUE, VIAS DE FLUXOS DOS
"ÔNIBUS ESPECIAIS BRT", INSTALAÇÃO DE ROTA ACESSÍVEIS/ACESSIBILIDADE DA ESTAÇÃO E ENTORNO, INTERLIGANDO AO SHOPPING NORTH WAY E CENTRO COMERCIAL.
4 - SERÃO ELABORADOS PROJETOS COMPLEMENTARES, EM ETAPAS POSTERIORES.
LEV./ DES.: Cristiano Silva - Arquiteto e Urbanista
ÁREAS
CONSTRUÍDA: 129,15m²
COBERTA/PROJEÇÃO: 372,75m²
zap 99573-3631

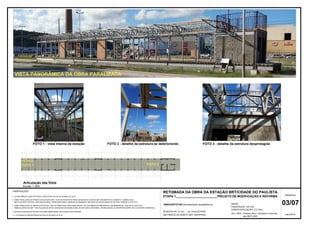

5. 03/07
PRANCHA
maio/2019
Articulação das fotos
Escala: 1 /200
VISTA PANORÂMICA DA OBRA PARALIZADA
FOTO 2
FOTO 1 FOTO 3
FOTO 1 - vista interna da estação FOTO 2 - detalhe da estrutura se deteriorando FOTO 3 - detalhe da estrutura desprotegida
5 - FOTOGRAFIAS REGISTRADAS NO DIA 02 DE MAIO DE 2019.
RODOVIA PE 15, Km , s/n, PAULISTA/PE
EM FRENTE AO NORTH WAY SHOPPING
RETOMADA DA OBRA DA ESTAÇÃO BRT/CIDADE DO PAULISTA
ANEXOS/FOTOS
ETAPA 1_________________________PROJETO DE MODIFICAÇÃO E REFORMA
3 - OBRA PARALIZADA DA INFRA-ESTRUTURA, COM OS PRINCIPAIS ITENS ANALISADOS: PLATAFORMAS DE EMBARQUE E DESEMBARQUE, VIAS DE FLUXOS DOS
LEV./ DES.: Cristiano Silva - Arquiteto e Urbanista
zap 99573-3631
