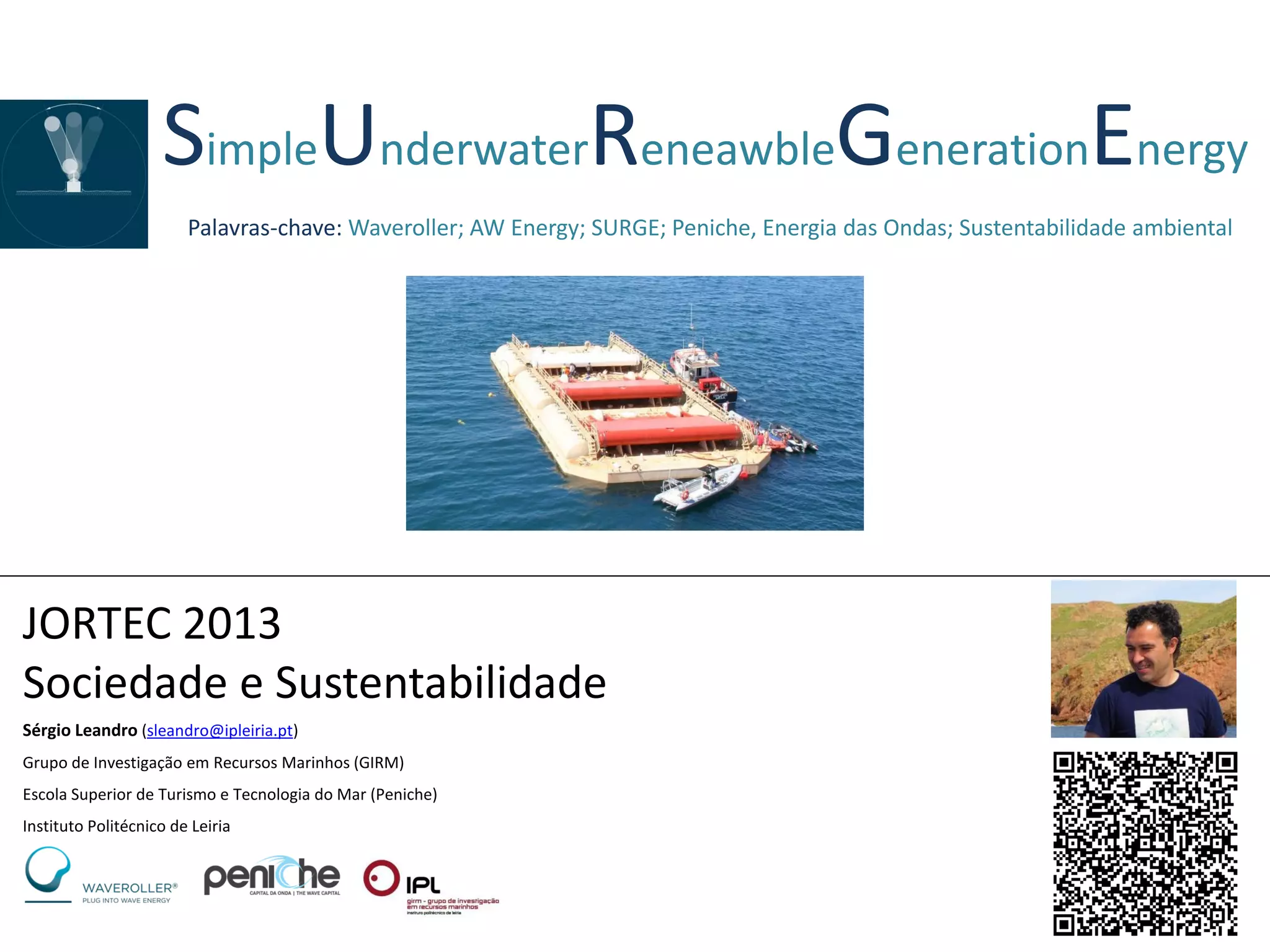

1. SimpleUnderwaterReneawbleGenerationEnergy
Palavras-chave: Waveroller; AW Energy; SURGE; Peniche, Energia das Ondas; Sustentabilidade ambiental
JORTEC 2013
Sociedade e Sustentabilidade
Sérgio Leandro (sleandro@ipleiria.pt)
Grupo de Investigação em Recursos Marinhos (GIRM)
Escola Superior de Turismo e Tecnologia do Mar (Peniche)
Instituto Politécnico de Leiria

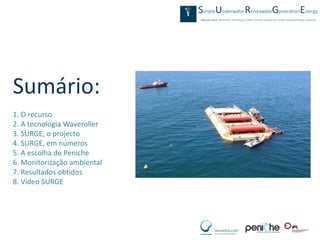

2. Sumário:
1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

3. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

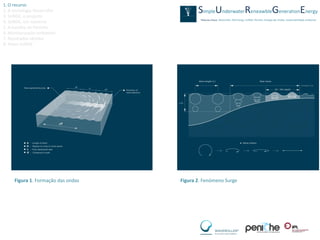

Figura 1. Formação das ondas Figura 2. Fenómeno Surge

4. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

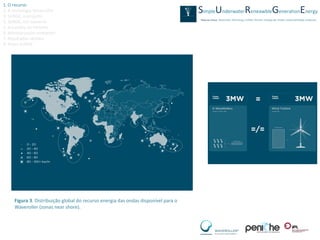

Figura 3. Distribuição global do recurso energia das ondas disponível para o
Waveroller (zonas near shore).

5. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE
 O dispositivo WaveRoller consiste numa placa
ancorada ao fundo do mar. O movimento
para a frente e para trás da onda move a
placa, transferindo a energia cinética criada
para uma bomba de pistão.
Figura 4. Princípio de funcionamento do conversor de ondas oscilante
 A AW-Energy desenvolveu e patenteou a
tecnologia WaveRoller para aproveitar a energia
do fenómeno de vaga (Surge).
 Os primeiros protótipos foram projectados e
patenteados em 1999, quando Rauno
Koivusaari, o inventor original cooperava com
a Fortum Research durante a fase de
conceito.
 Desde então, a tecnologia evoluiu após
numerosos testes de laboratório, bem como
testes de mar realizados no Centro Europeu de
Figura 2. Fenómeno Surge
Energia Marinha (European Marine Energy
Centre - EMEC), Escócia e em Peniche, Portugal.

6. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE
 A AW-Energy Oy é o coordenador do
consórcio formado por sete empresas: Bosch
Rexroth GmbH, Estaleiros Navais de Peniche,
Eneólica SA, Centro de Energia das Ondas -
Wave Energy Centre, Instituto Hidrografico,
Câmara Municipal de Peniche.
 O nome do projecto é Simple Underwater
Renewable Generation of Electricity – SURGE.
O SURGE é um projecto europeu colaborativo
de demonstração financiado pelo FP7

7. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

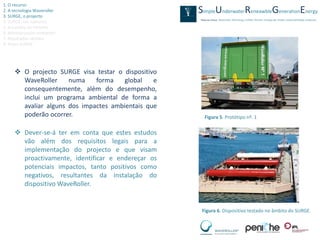

 O projecto SURGE visa testar o dispositivo
WaveRoller numa forma global e
consequentemente, além do desempenho,
inclui um programa ambiental de forma a
avaliar alguns dos impactes ambientais que
poderão ocorrer. Figura 5. Protótipo nº. 1
 Dever-se-á ter em conta que estes estudos
vão além dos requisitos legais para a
implementação do projecto e que visam
proactivamente, identificar e endereçar os
potenciais impactos, tanto positivos como
negativos, resultantes da instalação do
dispositivo WaveRoller.
Figura 6. Dispositivo testado no âmbito do SURGE.

8. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

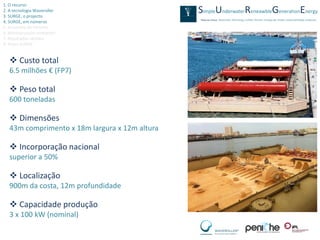

 Custo total
6.5 milhões € (FP7)
 Peso total
600 toneladas
 Dimensões
43m comprimento x 18m largura x 12m altura
 Incorporação nacional
superior a 50%
 Localização
900m da costa, 12m profundidade
 Capacidade produção
3 x 100 kW (nominal)

9. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

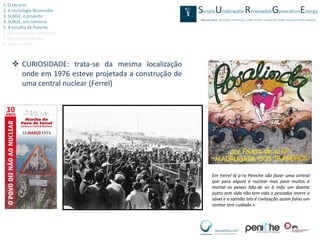

 CURIOSIDADE: trata-se da mesma localização
onde em 1976 esteve projetada a construção de
uma central nuclear (Ferrel)
Em Ferrel lá p´ra Peniche vão fazer uma central
que para alguns é nuclear mas para muitos é
mortal os peixes hão-de vir à mão um doente
outro sem vida não tem vida o pescador morre o
sável e o salmão isto é civilização assim falou um
senhor tem cuidado.»

10. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

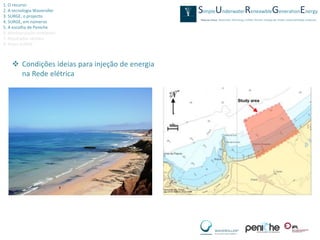

 Condições ideias para injeção de energia
na Rede elétrica

11. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

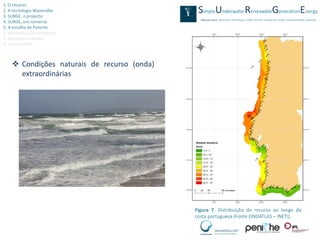

 Condições naturais de recurso (onda)
extraordinárias
Figura 7. Distribuição do recurso ao longo da
costa portuguesa (Fonte ONDATLAS – INETI).

12. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

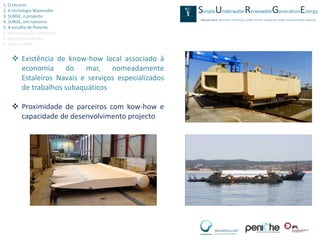

 Existência de know-how local associado à
economia do mar, nomeadamente
Estaleiros Navais e serviços especializados
de trabalhos subaquáticos
 Proximidade de parceiros com kow-how e
capacidade de desenvolvimento projecto

13. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

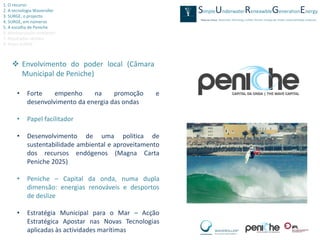

 Envolvimento do poder local (Câmara
Municipal de Peniche)
• Forte empenho na promoção e
desenvolvimento da energia das ondas
• Papel facilitador
• Desenvolvimento de uma politica de
sustentabilidade ambiental e aproveitamento
dos recursos endógenos (Magna Carta
Peniche 2025)
• Peniche – Capital da onda, numa dupla
dimensão: energias renováveis e desportos
de deslize
• Estratégia Municipal para o Mar – Acção
Estratégica Apostar nas Novas Tecnologias
aplicadas às actividades marítimas

14. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

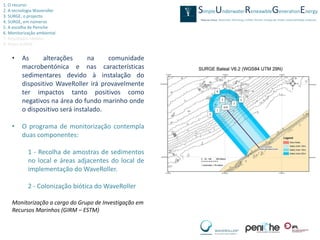

• As alterações na comunidade
macrobentónica e nas características
sedimentares devido à instalação do
dispositivo WaveRoller irá provavelmente
ter impactos tanto positivos como
negativos na área do fundo marinho onde
o dispositivo será instalado.
• O programa de monitorização contempla
duas componentes:
1 - Recolha de amostras de sedimentos
no local e áreas adjacentes do local de
implementação do WaveRoller.
2 - Colonização biótica do WaveRoller
Monitorização a cargo do Grupo de Investigação em
Recursos Marinhos (GIRM – ESTM)

15. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE
• O ruído submarino tem sido
frequentemente considerado um dos
maiores receios ambientais
relacionados com os dispositivos de
energia das ondas, no entanto tal é
muitas vezes especulativo dada a
existência de lacunas de conhecimento
e escassos dados provenientes de
campanhas de mar.
• A geração do ruído espera-se ser
fortemente dependente do dispositivo
e da sua localização logo é necessário
realizar medições específicas e
direccionadas de forma a obter dados
fiáveis.

16. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

17. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

18. 1. O recurso
2. A tecnologia Waveroller
3. SURGE, o projecto
4. SURGE, em números
5. A escolha de Peniche
6. Monitorização ambiental
7. Resultados obtidos
8. Video SURGE

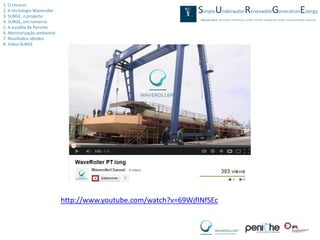

http://www.youtube.com/watch?v=69WjfINfSEc
