1) O documento descreve procedimentos de segurança para trabalhos elétricos, incluindo a montagem de painéis, instalações elétricas, ligação de energia e montagem de subestações. 2) As tarefas devem ser realizadas desligadas da energia elétrica, usando equipamentos de proteção individual adequados. 3) Os riscos são controlados através de inspeções, limpeza, aterramento e desligamento total antes do trabalho.

1. PROCEDIMENTO DE ELETRICA –
Tarefa Procedimento
Material
usado
Riscos
existentes
Riscos
adicionais
Eliminação ou
Controle de Risco
Recomendações de
Segurança e Proteção
Montagem de
painéis geral
Painel totalmente desligado na
seção elétrica sendo que só é usado
energia elétrica para as ferramentas
que necessitam.
A montagem é feita na seção por
elemento capacitado com
ferramentas adequadas, é usado
epis adequado para cada ferramenta
tais como luva óculos capacete
mascara calçado sem umidade
uniforme crachá indicativo e avental.
O painel é montado no próprio setor da
elétrica, com utilização de ferramentas
elétricas numa bancada. Na placa de
montagem são fixados todos os
componentes necessários.
-Serra copo
-Máquina de
furar
-Serra tico-tico
-Alicate POP
-Chave de
fenda
-Chaves
-Furadreira
-Ferramenta
energizada
-Fagulhas
-Óculos
-Botina de segurança
sem bico de aço
- Os painéis e as
ferramentas devem ser
previamente limpas pelos
usuários antes de início
do trabalho;
- Não utilizar ferramentas
improvisadas (facas,
tesouras, etc.)
Inspecionar
periodicamente as
ferramentas e
consertar/substituir as
danificadas ou de má
Qualidade;
Ligações dos cabos
e componentes aos
painéis no local de
uso.
Após a montagem do painel transportá-
lo para o local de uso ali é fixá-lo.
Passar os cabos para transportar
energia elétrica os mesmos são ligados
ao painel totalmente sem energia
elétrica.
Inspecionar e medir o isolamento dos
materiais, reaperto em todos os pontos
de contato para que o painel esteja em
segurança.
-Chave
-Canivete
-Alicate de
corte
-Protetor auricular
-Botina de segurança
sem bico de aço
Montagens das
Instalações
elétricas leitos,
perfilados, calhas,
eletroduto,tomadas,
interruptores,
luminárias, caixas e
cabos
Esse procedimento é feito em local e
altura conforme projeto para a área ou
maquina que esta sendo iluminadas ou
eletrificada.
As ferramentas peças e demais objetos
são colocados em bolsas e elevada por
corda para o local de trabalho quando
estes são executados em altura.
Todos os trabalhos são executados
com as partes fixas e móveis aterradas
e sem potência e correntes elétricas
para á segurança dos profissionais.
Se houver necessidade de andaime,
escada ou PTA.
-Escada
-PTA
(plataforma de
trabalho aéreo)
-Andaime
-Chave fixa
-Alicate
-Arco de serra
-Chave de
fenda
-Cabo guia
-Queda
-Altura
-Cinto de segurança
-Capacete
-Óculos
-Luvas de pano
-Protetor auricular
-Botina de segurança
sem bico de aço
Todos os componentes,
materiais mão de obra
devem ser especificados
de acordo com o projeto
de eletrificação e força da
obra.

2. Tarefa Procedimento
Material
usado
Riscos
existentes
Riscos
adicionais
Eliminação ou
Controle de Risco
Recomendações de
Segurança e Proteção

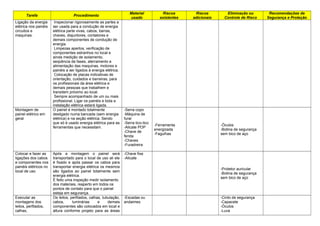

Ligação da energia
elétrica nos painéis
circuitos e
maquinas.
Inspecionar rigorosamente as partes a
ser usada para a condução de energia
elétrica parte vivas, cabos, barras,
chaves, disjuntores, contatores e
demais componentes de condução de
energia.
Limpezas apertos, verificação de
componentes estranhos no local e
ainda medição de isolamento,
seqüência de fases, aterramento e
alimentação das maquinas, motores e
painéis a ser ligados á energia elétrica.
Colocação de placas indicativas de
orientação, cuidados e barreiras, para
os profissionais da área elétrica e
demais pessoas que trabalhem e
transitem próximo ao local.
Sempre acompanhado de um ou mais
profissional. Ligar os painéis e toda a
instalação elétrica estará ligada.
Montagem de
painel elétrico em
geral
O painel é montado totalmente
desligado numa bancada (sem energia
elétrica) e na seção elétrica. Sendo
que só é usado energia elétrica para as
ferramentas que necessitam.
-Serra copo
-Máquina de
furar
-Serra tico-tico
-Alicate POP
-Chave de
fenda
-Chaves
-Furadreira
-Ferramenta
energizada
-Fagulhas
-Óculos
-Botina de segurança
sem bico de aço
Colocar e fazer as
ligações dos cabos
e componentes nos
painéis elétricos no
local de uso
Após a montagem o painel será
transportado para o local de uso ali ele
é fixado e após passar os cabos para
transportar energia elétrica os mesmos
são ligados ao painel totalmente sem
energia elétrica.
È feito uma inspeção medir isolamento
dos materiais, reaperto em todos os
pontos de contato para que o painel
esteja em segurança.
-Chave fixa
-Alicate
-Protetor auricular
-Botina de segurança
sem bico de aço
Executar as
montagens dos
leitos, perfilados,
calhas,
Os leitos, perfilados, calhas, tubulação,
cabos, luminárias e demais
componentes são colocados em local e
altura conforme projeto para as áreas
-Escadas ou
andaimes
-Cinto de segurança
-Capacete
-Óculos
-Luva

3. eletroduto,tomadas,
interruptores,
luminárias, caixas e
cabos
ou maquinas que estão sendo
iluminadas ou eletrificadas.
Todos os componentes, materiais mão
de obra são especificados de acordo
com o projeto de eletrificação e força
da obra.
Para os trabalhos conforme o local é
usado, escadas ou andaimes, os
trabalhos são executados por
elementos capacitados, e treinados
para trabalhar em altura. As escadas
são amarradas em local adequado
para não se movimentar. O andaime é
montado passo a passo com escadas
de ferro nas laterais, patamar com
beiral de segurança e corrimão na
parte superior. As partes são elevadas
por cordas e corda de segurança de
acordo com as normas.
As ferramentas peças e demais objetos
são colocados em bolsas e elevada por
corda para o local de trabalho quando
estes são executados em altura.
Todos os trabalhos são executados
com as partes fixas e móveis aterradas
e sem potência e correntes elétricas
para á segurança dos profissionais.
Antes de iniciar os trabalhos é feito
uma reunião entre as partes para saber
da disposição de cada profissional e
sua capacidade na hora da execução
dos trabalhos.
-Botina de segurança
sem bico de aço
Ligação da energia
elétrica nos painéis,
maquinas, circuito
de força e
iluminação
Após inspeção rigorosa das partes a
serem usados para a condução de
energia elétrica, (parte vivas) cabos
barras chaves disjuntores contatores e
demais componentes de condução de
energia.
Como limpezas apertos distancias,
verificação de componentes estranhos
no local, medição de isolamento,
seqüência de fases, aterramento,
alimentação das maquinas, motores e
painéis a ser ligados á energia elétrica.
Colocação de placas indicativas de
orientação, cuidados e barreiras, para
-Cinto de segurança
-Óculos
-Luva
-Botina de segurança
sem bico de aço

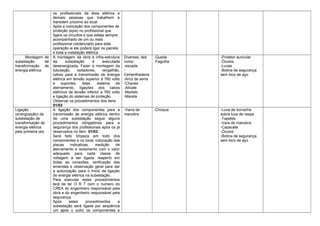

4. os profissionais da área elétrica e
demais pessoas que trabalhem e
transitem próximo ao local.
Após a colocação dos componentes de
proteção (epis) no profissional que
ligara os circuitos e que esteja sempre
acompanhado de um ou mais
profissional credenciado para esta
operação ai ele poderá ligar os painéis
e toda a instalação elétrica
Montagem de
subestação de
transformação de
energia elétrica.
A montagem da obra e infra-estrutura
da subestação é executada
desenergizada. Fazer a montagem da
tubulação, isoladores, vergalhão,
cabos para a transmissão de energia
elétrica em tensão superior á 760 volts
e suportes, telas, sistema de
aterramento, ligações dos cabos
elétricos de tensão inferior a 760 volts
e ligação do sistemas de proteção.
Observar os procedimentos dos itens
01/03
Diversas, tais
como:
-escada
-
Esmerilhadeira
-Arco de serra
-Chaves
-Alicate
-Martelo
-Mareta
-Queda
-Fagulha
-Protetor auricular
-Óculos
-Luvas
-Botina de segurança
sem bico de aço
Ligação
(energização) da
subestação de
transformação de
energia elétrica
pela primeira vez
A ligação dos componentes para a
transmissão de energia elétrica dentro
de uma subestação segue alguns
procedimentos obrigatórios para a
segurança dos profissionais após os já
observados no item 01/03
Será feito limpeza em todo dos
componentes e no local, colocação das
placas indicativas, medição de
aterramento e isolamento com o valor
adequado para cada classe de
voltagem a ser ligada, reaperto em
todas as conexões, verificação das
emendas e observação geral para dar
a autorização para o inicio da ligação
de energia elétrica na subestação.
Para executar estes procedimentos
terá de ter O R T com o numero do
CREA do engenheiro responsável pela
obra e do engenheiro responsável pela
segurança.
Após estes procedimentos a
subestação será ligada por seqüência
um após o outro os componentes e
-Varra de
manobra
-Choque -Luva de borracha
sobre luva de raspa
-Tapetes
-Vara de manobra
-Capacete
-Óculos
-Botina de segurança
sem bico de aço

5. chaves para transmitir energia elétrica
de acordo a não ligar as chaves sob-
carga elétrica para não haver faísca
(centelhas) e vir causar queimaduras
no profissional.

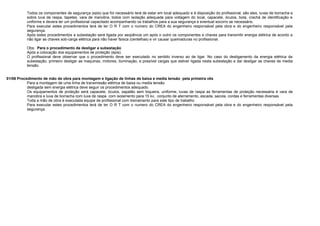

Obs. Para o procedimento de
desligar a subestação
Após a colocação dos equipamentos
de proteção (epis).
O profissional deve observar que o
procedimento deve ser executado no
sentido inverso ao de ligar. No caso do
desligamento da energia elétrica da
subestação, primeiro desligar as
maquinas, motores, iluminação, e
possível cargas que estiver ligada
nesta subestação e daí desligar as
chaves de media tensão.
n Montagem e ligação
de linhas de baixa
e media tensão
pela primeira vês
Para a montagem de uma linha de
transmissão elétrica de baixa ou
media tensão desligada sem energia
elétrica deve seguir os
procedimentos adequado.
Toda a mão de obra é executada
equipe de profissional com
treinamento para este tipo de
trabalho
Para executar estes procedimentos
terá de ter O R T com o numero do
CREA do engenheiro responsável
pela obra e do engenheiro
responsável pela segurança.
Equipar o poste no chão colocando
todos os componentes necessários.
Cavar o buraco para levantar o poste,
lançar, tensionar e fixar os cabos.
Medir o isolamento dos cabos e ligar a
tensão.
-Conjunto de
aterramento
-Escada
-Sacola
-Cordas
-Cavadeira
-Labanca
-Soquete
-Espora
-Varra de
monobra
-Chaves e
ferramentas
diversas
-Queda -Altura -Capacete
-Óculos
-Botina de segurança
sem bico de aço
-Luvas de raspa
-Luva de borracha com
luva de raspa
1º PROCEDIMENTO ENCAMINHADO
01/01 Procedimento de mão de obra para a montagem de painéis geral, para uso em energia elétrica.

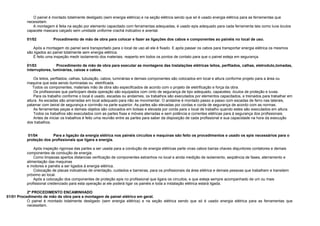

6. O painel é montado totalmente desligado (sem energia elétrica) e na seção elétrica sendo que só é usado energia elétrica para as ferramentas que
necessitam.

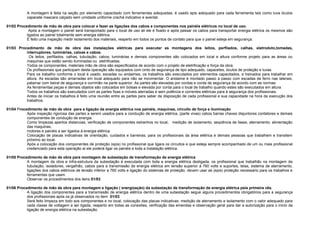

A montagem é feita na seção por elemento capacitado com ferramentas adequadas, é usado epis adequado para cada ferramenta tais como luva óculos
capacete mascara calçado sem umidade uniforme crachá indicativo e avental.
01/02 Procedimento de mão de obra para colocar e fazer as ligações dos cabos e componentes ao painéis no local de uso.
Após a montagem do painel será transportado para o local de uso ali ele é fixado. E após passar os cabos para transportar energia elétrica os mesmos
são ligados ao painel totalmente sem energia elétrica.
È feito uma inspeção medir isolamento dos materiais, reaperto em todos os pontos de contato para que o painel esteja em segurança.
.
01/03 Procedimento de mão de obra para executar as montagens das Instalações elétricas leitos, perfilados, calhas, eletroduto,tomadas,
interruptores, luminárias, caixas e cabos.
Os leitos, perfilados, calhas, tubulação, cabos, luminárias e demais componentes são colocados em local e altura conforme projeto para a área ou
maquina que esta sendo iluminadas ou eletrificada.
Todos os componentes, materiais mão de obra são especificados de acordo com o projeto de eletrificação e força da obra.
Os profissionais que participam desta operação são equipados com cinto de segurança de tipo adequado, capacetes, óculos de proteção e luvas.
Para os trabalho conforme o local é usado, escadas ou andaimes, os trabalhos são executados por elementos capacitados, e treinados para trabalhar em
altura. As escadas são amarradas em local adequado para não se movimentar. O andaime é montado passo a passo com escadas de ferro nas laterais,
patamar com beiral de segurança e corrimão na parte superior. As partes são elevadas por cordas e corda de segurança de acordo com as normas.
As ferramentas peças e demais objetos são colocados em bolsas e elevada por corda para o local de trabalho quando estes são executados em altura.
Todos os trabalhos são executados com as partes fixas e móveis aterradas e sem potência e correntes elétricas para á segurança dos profissionais.
Antes de iniciar os trabalhos é feito uma reunião entre as partes para saber da disposição de cada profissional e sua capacidade na hora da execução
dos trabalhos.
01/04 Para a ligação da energia elétrica nos painéis circuitos e maquinas são feito os procedimentos e usado os epis necessários para o
proteção dos profissionais que ligara a energia.
Após inspeção rigorosa das partes a ser usada para a condução de energia elétricas parte vivas cabos barras chaves disjuntores contatores e demais
componentes de condução de energia.
Como limpezas apertos distancias verificação de componentes estranhos no local e ainda medição de isolamento, seqüência de fases, aterramento e
alimentação das maquinas
e motores e painéis a ser ligados á energia elétrica.
Colocação de placas indicativas de orientação, cuidados e barreiras, para os profissionais da área elétrica e demais pessoas que trabalhem e transitem
próximo ao local.
Após a colocação dos componentes de proteção epis no profissional que ligara os circuitos, e que esteja sempre acompanhado de um ou mais
profissional credenciado para esta operação ai ele poderá ligar os painéis e toda a instalação elétrica estará ligada.
2º PROCEDIMENTO ENCAMINHADO
01/01 Procedimento de mão de obra para a montagem de painel elétrico em geral.
O painel é montado totalmente desligado (sem energia elétrica) e na seção elétrica sendo que só é usado energia elétrica para as ferramentas que
necessitam.

7. A montagem é feita na seção por elemento capacitado com ferramentas adequadas, é usado epis adequado para cada ferramenta tais como luva óculos
capacete mascara calçado sem umidade uniforme crachá indicativo e avental.
01/02 Procedimento de mão de obra para colocar e fazer as ligações dos cabos e componentes nos painéis elétricos no local de uso.
Após a montagem o painel será transportado para o local de uso ali ele é fixado e após passar os cabos para transportar energia elétrica os mesmos são
ligados ao painel totalmente sem energia elétrica.
È feito uma inspeção medir isolamento dos materiais, reaperto em todos os pontos de contato para que o painel esteja em segurança.
.
01/03 Procedimento de mão de obra das instalações elétricas para executar as montagens dos leitos, perfilados, calhas, eletroduto,tomadas,
interruptores, luminárias, caixas e cabos.
Os leitos, perfilados, calhas, tubulação, cabos, luminárias e demais componentes são colocados em local e altura conforme projeto para as áreas ou
maquinas que estão sendo iluminadas ou eletrificadas.
Todos os componentes, materiais mão de obra são especificados de acordo com o projeto de eletrificação e força da obra.
Os profissionais que participam desta operação são equipados com cinto de segurança de tipo adequado, capacetes, óculos de proteção e luvas.
Para os trabalho conforme o local é usado, escadas ou andaimes, os trabalhos são executados por elementos capacitados, e treinados para trabalhar em
altura. As escadas são amarradas em local adequado para não se movimentar. O andaime é montado passo a passo com escadas de ferro nas laterais,
patamar com beiral de segurança e corrimão na parte superior. As partes são elevadas por cordas e corda de segurança de acordo com as normas.
As ferramentas peças e demais objetos são colocados em bolsas e elevada por corda para o local de trabalho quando estes são executados em altura.
Todos os trabalhos são executados com as partes fixas e móveis aterradas e sem potência e correntes elétricas para á segurança dos profissionais.
Antes de iniciar os trabalhos é feito uma reunião entre as partes para saber da disposição de cada profissional e sua capacidade na hora da execução dos
trabalhos.
01/04 Procedimento de mão de obra para a ligação da energia elétrica nos painéis, maquinas, circuito de força e iluminação
Após inspeção rigorosa das partes a serem usados para a condução de energia elétrica, (parte vivas) cabos barras chaves disjuntores contatores e demais
componentes de condução de energia.
Como limpezas apertos distancias, verificação de componentes estranhos no local, medição de isolamento, seqüência de fases, aterramento, alimentação
das maquinas,
motores e painéis a ser ligados á energia elétrica.
Colocação de placas indicativas de orientação, cuidados e barreiras, para os profissionais da área elétrica e demais pessoas que trabalhem e transitem
próximo ao local.
Após a colocação dos componentes de proteção (epis) no profissional que ligara os circuitos e que esteja sempre acompanhado de um ou mais profissional
credenciado para esta operação ai ele poderá ligar os painéis e toda a instalação elétrica.
01/05 Procedimento de mão de obra para montagem de subestação de transformação de energia elétrica
A montagem da obra e infra-estrutura da subestação é executada com toda a energia elétrica desligada, os profissional que trabalhão na montagem da
tubulação, isoladores, vergalhão, cabos para a transmissão de energia elétrica em tensão superior á 760 volts e suportes, telas, sistema de aterramento,
ligações dos cabos elétricos de tensão inferior a 760 volts e ligação do sistemas de proteção, devem usar as (epis) proteção necessário para os trabalhos e
ferramentas que usam.
Observar os procedimentos dos itens 01/03
01/06 Procedimento de mão de obra para montagem e ligação ( energização) da subestação de transformação de energia elétrica pela primeira vês.
A ligação dos componentes para a transmissão de energia elétrica dentro de uma subestação segue alguns procedimentos obrigatórios para a segurança
dos profissionais após os já observados no item 01/03
Será feito limpeza em todo sos componentes e no local, colocação das placas indicativas, medição de aterramento e isolamento com o valor adequado para
cada classe de voltagem a ser ligada, reaperto em todas as conexões, verificação das emendas e observação geral para dar a autorização para o inicio da
ligação de energia elétrica na subestação.

8. Todos os componentes de segurança (epis) que for necessário terá de estar em local adequado e á disposição do profissional, são eles, luvas de borracha e
sobre luva de raspa, tapetes, vara de manobra, todos com isolação adequada para voltagem do local, capacete, óculos, bota, crachá de identificação e
uniforme e devera ter um profissional capacitado acompanhando os trabalhos para a sua segurança e eventual socorro se necessário.
Para executar estes procedimentos terá de ter O R T com o numero do CREA do engenheiro responsável pela obra e do engenheiro responsável pela
segurança.
Após estes procedimentos a subestação será ligada por seqüência um após o outro os componentes e chaves para transmitir energia elétrica de acordo a
não ligar as chaves sob-carga elétrica para não haver faísca (centelhas) e vir causar queimaduras no profissional.
Obs. Para o procedimento de desligar a subestação
Após a colocação dos equipamentos de proteção (epis).
O profissional deve observar que o procedimento deve ser executado no sentido inverso ao de ligar. No caso do desligamento da energia elétrica da
subestação, primeiro desligar as maquinas, motores, iluminação, e possível cargas que estiver ligada nesta subestação e daí desligar as chaves de media
tensão.
01/06 Procedimento de mão de obra para montagem e ligação de linhas de baixa e media tensão pela primeira vês
Para a montagem de uma linha de transmissão elétrica de baixa ou media tensão
desligada sem energia elétrica deve seguir os procedimentos adequado.
Os equipamentos de proteção será capacete, óculos, sapatão sem biqueira, uniforme, luvas de raspa as ferramentas de proteção necessária é vara de
manobra e luva de borracha com luva de raspa com isolamento para 15 kv, conjunto de aterramento, escada, sacola, cordas e ferramentas diversas
Toda a mão de obra é executada equipe de profissional com treinamento para este tipo de trabalho
Para executar estes procedimentos terá de ter O R T com o numero do CREA do engenheiro responsável pela obra e do engenheiro responsável pela
segurança.
