1. PRINCÍPIOS DE
COMBATE A INCÊNDIO
NR - 23
Téc. Seg. do Trabalho: Andrews Tamburro

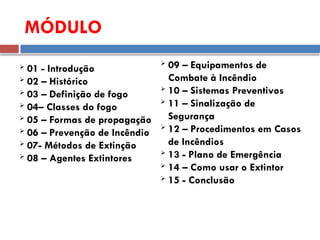

2. MÓDULO
 01 - Introdução
 02 – Histórico
 03 – Definição de fogo
 04– Classes do fogo
 05 – Formas de propagação
 06 – Prevenção de Incêndio
 07- Métodos de Extinção
 08 – Agentes Extintores
 09 – Equipamentos de
Combate à Incêndio
 10 – Sistemas Preventivos

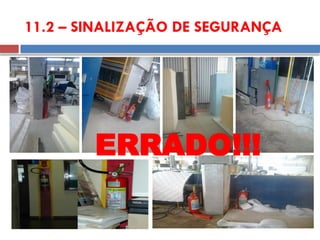

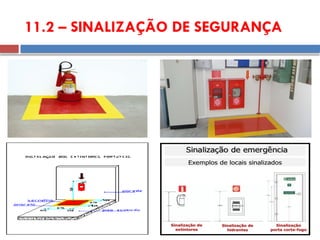

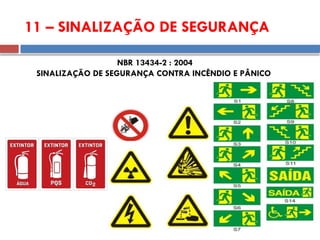

 11 – Sinalização de
Segurança
 12 – Procedimentos em Casos
de Incêndios
 13 - Plano de Emergência
 14 – Como usar o Extintor
 15 - Conclusão

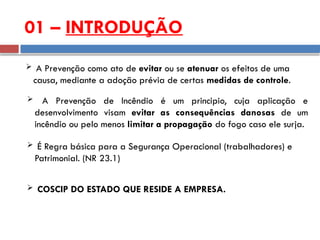

3. 01 – INTRODUÇÃO
 A Prevenção como ato de evitar ou se atenuar os efeitos de uma
causa, mediante a adoção prévia de certas medidas de controle.
 A Prevenção de Incêndio é um principio, cuja aplicação e
desenvolvimento visam evitar as consequências danosas de um
incêndio ou pelo menos limitar a propagação do fogo caso ele surja.
 É Regra básica para a Segurança Operacional (trabalhadores) e
Patrimonial. (NR 23.1)
 COSCIP DO ESTADO QUE RESIDE A EMPRESA.

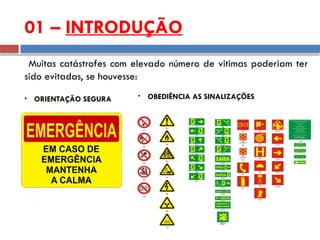

4. 01 – INTRODUÇÃO
• OBEDIÊNCIA AS SINALIZAÇÕES
• ORIENTAÇÃO SEGURA
Muitas catástrofes com elevado número de vitimas poderiam ter
sido evitadas, se houvesse:

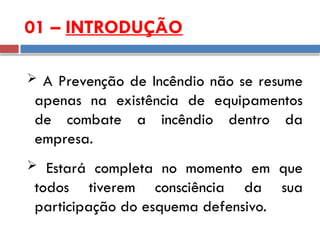

5. 01 – INTRODUÇÃO
 A Prevenção de Incêndio não se resume
apenas na existência de equipamentos
de combate a incêndio dentro da
empresa.
 Estará completa no momento em que
todos tiverem consciência da sua
participação do esquema defensivo.

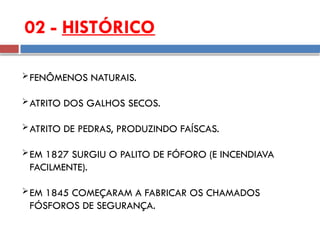

6. 02 - HISTÓRICO
FENÔMENOS NATURAIS.
ATRITO DOS GALHOS SECOS.
ATRITO DE PEDRAS, PRODUZINDO FAÍSCAS.
EM 1827 SURGIU O PALITO DE FÓFORO (E INCENDIAVA
FACILMENTE).
EM 1845 COMEÇARAM A FABRICAR OS CHAMADOS
FÓSFOROS DE SEGURANÇA.

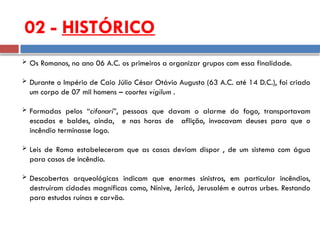

7. 02 - HISTÓRICO
 Os Romanos, no ano 06 A.C. os primeiros a organizar grupos com essa finalidade.
 Durante o Império de Caio Júlio César Otávio Augusto (63 A.C. até 14 D.C.), foi criado
um corpo de 07 mil homens – coortes vigilum .
 Formadas pelos “cifonari”, pessoas que davam o alarme do fogo, transportavam
escadas e baldes, ainda, e nas horas de aflição, invocavam deuses para que o
incêndio terminasse logo.
 Leis de Roma estabeleceram que as casas deviam dispor , de um sistema com água
para casos de incêndio.
 Descobertas arqueológicas indicam que enormes sinistros, em particular incêndios,
destruíram cidades magníficas como, Nínive, Jericó, Jerusalém e outras urbes. Restando
para estudos ruínas e carvão.

8. 02 - HISTÓRICO
Catástrofes que viraram História
Incêndio de Roma, ordenado por Nero.

 Londres sofreu vários incêndios, entre os quais o de 1666 e outro em 1798.
 Moscou em 1812, foi destruída pelo fogo, imposto pelos Russos, após ser
capturada pelo exercito de Napoleão Bonaparte.
 Incêndio no edifício Joelma em São Paulo 1974. ( + de 180 Mortes ).
 Incêndio na Boate Kiss em Santa Maria/ RG 2013 ( + de 230 Mortes).

9. 03 – DEFINIÇÃO DE FOGO
FOGO INCÊNDIO
DESEJADO
UTILIZADO
SOB CONTROLE
INDESEJADO
DESTRUIDOR
FORA DE CONTRO LE

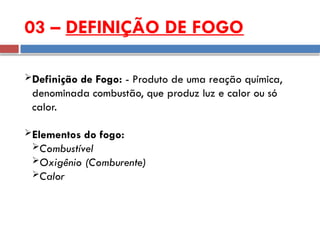

10. 03 – DEFINIÇÃO DE FOGO
Definição de Fogo: - Produto de uma reação química,
denominada combustão, que produz luz e calor ou só
calor.
Elementos do fogo:
Combustível
Oxigênio (Comburente)
Calor

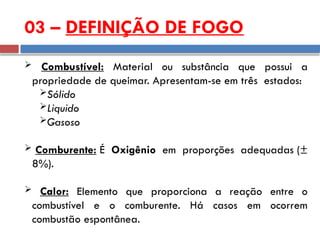

11.  Combustível: Material ou substância que possui a
propriedade de queimar. Apresentam-se em três estados:
Sólido
Liquido
Gasoso
 Comburente: É Oxigênio em proporções adequadas (±
8%).
 Calor: Elemento que proporciona a reação entre o
combustível e o comburente. Há casos em ocorrem
combustão espontânea.
03 – DEFINIÇÃO DE FOGO

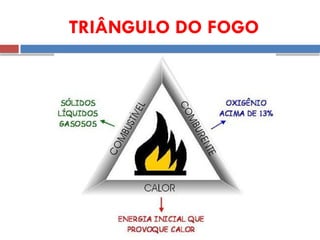

12. TRIÂNGULO DO FOGO

13. Pela transformação da energia mecânica:
a) Atrito
Por falta de lubrificação em motores, máquinas, eixos de
rodas e de transmissão etc, pode ser a causa de muitos incêndios.
03 – DEFINIÇÃO DE FOGO

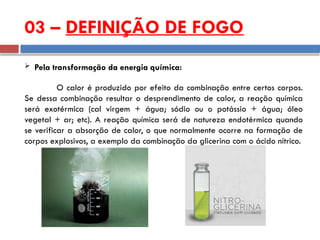

14.  Pela transformação da energia química:
O calor é produzido por efeito da combinação entre certos corpos.
Se dessa combinação resultar o desprendimento de calor, a reação química
será exotérmica (cal virgem + água; sódio ou o potássio + água; óleo
vegetal + ar; etc). A reação química será de natureza endotérmica quando
se verificar a absorção de calor, o que normalmente ocorre na formação de
corpos explosivos, a exemplo da combinação da glicerina com o ácido nítrico.
03 – DEFINIÇÃO DE FOGO

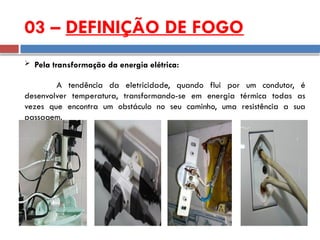

15. 03 – DEFINIÇÃO DE FOGO
 Pela transformação da energia elétrica:
A tendência da eletricidade, quando flui por um condutor, é
desenvolver temperatura, transformando-se em energia térmica todas as
vezes que encontra um obstáculo no seu caminho, uma resistência a sua
passagem.

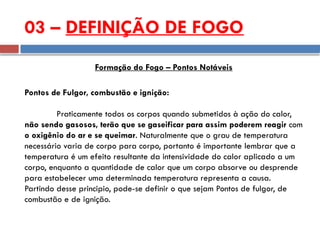

16. Pontos de Fulgor, combustão e ignição:
Praticamente todos os corpos quando submetidos à ação do calor,
não sendo gasosos, terão que se gaseificar para assim poderem reagir com
o oxigênio do ar e se queimar. Naturalmente que o grau de temperatura
necessário varia de corpo para corpo, portanto é importante lembrar que a
temperatura é um efeito resultante da intensividade do calor aplicado a um
corpo, enquanto a quantidade de calor que um corpo absorve ou desprende
para estabelecer uma determinada temperatura representa a causa.
Partindo desse principio, pode-se definir o que sejam Pontos de fulgor, de
combustão e de ignição.
03 – DEFINIÇÃO DE FOGO
Formação do Fogo – Pontos Notáveis

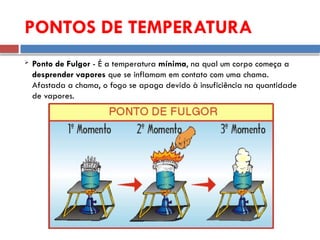

17.  Ponto de Fulgor - É a temperatura mínima, na qual um corpo começa a
desprender vapores que se inflamam em contato com uma chama.
Afastada a chama, o fogo se apaga devido à insuficiência na quantidade
de vapores.
PONTOS DE TEMPERATURA

18.  Ponto de Combustão ou inflamação - É a temperatura mínima, na qual os
vapores do combustível se formam com rapidez e em quantidade suficiente
para sustentar a queima, bastando para isso que entre em contato com uma
fonte de ignição.
PONTOS DE TEMPERATURA

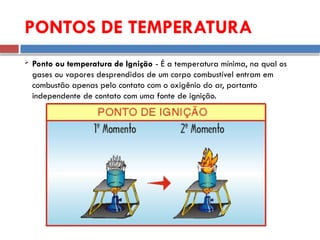

19.  Ponto ou temperatura de Ignição - É a temperatura mínima, na qual os
gases ou vapores desprendidos de um corpo combustível entram em
combustão apenas pelo contato com o oxigênio do ar, portanto
independente de contato com uma fonte de ignição.
PONTOS DE TEMPERATURA

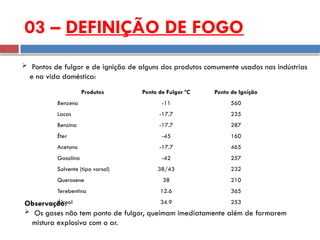

20. Observação:
 Os gases não tem ponto de fulgor, queimam imediatamente além de formarem
mistura explosiva com o ar.
03 – DEFINIÇÃO DE FOGO
Produtos Ponto de Fulgor ºC Ponto de Ignição
Benzeno -11 560
Lacas -17.7 235
Benzina -17.7 287
Éter -45 160
Acetona -17.7 465
Gasolina -42 257
Solvente (tipo varsol) 38/43 232
Querosene 38 210
Terebentina 12.6 365
Álcool 34.9 253
 Pontos de fulgor e de ignição de alguns dos produtos comumente usados nas indústrias
e na vida doméstica:

21. PONTOS DE TEMPERATURA
Ponto de
Ponto de
Ponto de

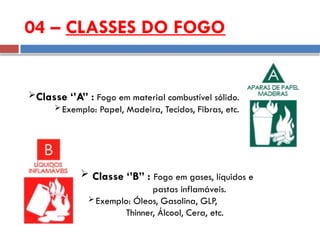

22. Classe ‘’A” : Fogo em material combustível sólido.
 Exemplo: Papel, Madeira, Tecidos, Fibras, etc.
04 – CLASSES DO FOGO
 Classe ‘’B” : Fogo em gases, líquidos e
pastas inflamáveis.
 Exemplo: Óleos, Gasolina, GLP,
Thinner, Álcool, Cera, etc.

23.  Classe “C” : Fogo em equipamentos
elétricos (ligados)
 Exemplo: Computador, Motores, Painéis, etc.
 Classe “D” : Fogo em metais pirofóricos.
 Exemplo: Magnésio, Potássio, Alumínio em pó, etc.
04 – CLASSES DO FOGO

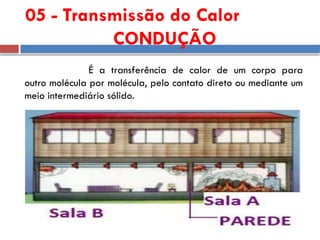

24. É a transferência de calor de um corpo para
outro molécula por molécula, pelo contato direto ou mediante um
meio intermediário sólido.
05 - Transmissão do Calor
CONDUÇÃO

25. 05 - Transmissão do Calor

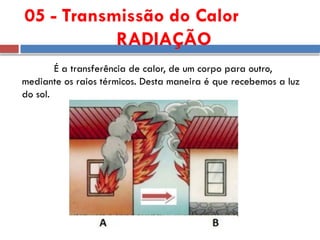

RADIAÇÃO
É a transferência de calor, de um corpo para outro,
mediante os raios térmicos. Desta maneira é que recebemos a luz
do sol.

26. 05 - Transmissão do Calor
CONVECÇÃO
É a transferência de calor de um corpo para outro ,
através da massa de ar aquecida.

27. 06 – CAUSAS DO INCÊNDIO
Classificação das Causas:
NATURAIS – FENÔMENOS
ARTIFICIAIS – AÇÃO DIRETA DO HOMEM
 ACIDENTAIS
DESCUIDO DO HOMEM, SEM INTENÇÃO DE PROVOCÁ-LO.
 PROPOSITAIS
ORIGEM CRIMINOSA, INTENÇÃO DE PROVOCÁ-LO

28. PRINCIPAIS CAUSAS DO
INCÊNDIO
BRINCADEIRA
DE
CRIANÇA

29. DISPLICÊNCIA NA
COZINHA
DESCUIDO COM
FÓFOROS
VELAS E
LAMPARINAS
VAZAMENTO
G.L.P
PRINCIPAIS CAUSAS DO
INCÊNDIO

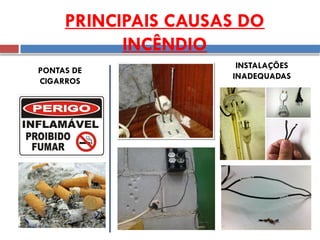

30. PONTAS DE
CIGARROS
INSTALAÇÕES
INADEQUADAS
PRINCIPAIS CAUSAS DO
INCÊNDIO

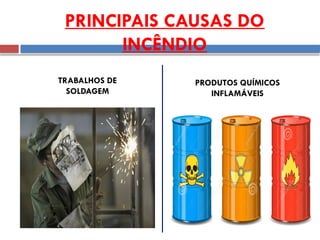

31. TRABALHOS DE
SOLDAGEM
PRODUTOS QUÍMICOS
INFLAMÁVEIS
PRINCIPAIS CAUSAS DO
INCÊNDIO

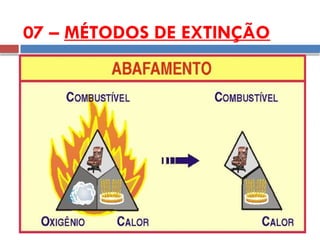

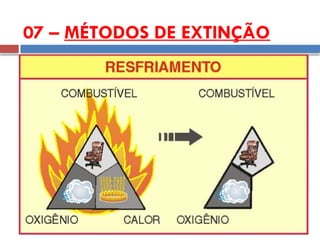

32. 07 – MÉTODOS DE EXTINÇÃO

33. 07 – MÉTODOS DE EXTINÇÃO

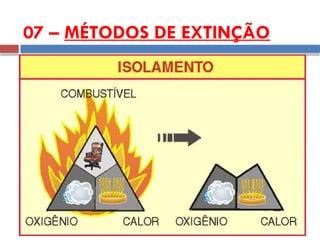

34. 07 – MÉTODOS DE EXTINÇÃO

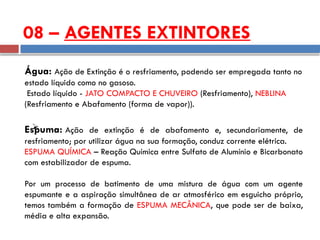

35. 08 – AGENTES EXTINTORES
Água: Ação de Extinção é o resfriamento, podendo ser empregada tanto no
estado líquido como no gasoso.
Estado líquido - JATO COMPACTO E CHUVEIRO (Resfriamento), NEBLINA
(Resfriamento e Abafamento (forma de vapor)).

Espuma: Ação de extinção é de abafamento e, secundariamente, de
resfriamento; por utilizar água na sua formação, conduz corrente elétrica.
ESPUMA QUÍMICA – Reação Química entre Sulfato de Alumínio e Bicarbonato
com estabilizador de espuma.
Por um processo de batimento de uma mistura de água com um agente
espumante e a aspiração simultânea de ar atmosférico em esguicho próprio,
temos também a formação de ESPUMA MECÂNICA, que pode ser de baixa,
média e alta expansão.

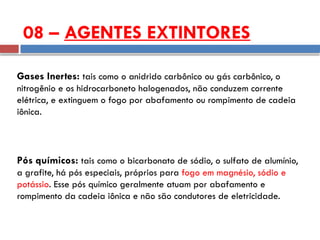

36. Gases Inertes: tais como o anidrido carbônico ou gás carbônico, o
nitrogênio e os hidrocarboneto halogenados, não conduzem corrente
elétrica, e extinguem o fogo por abafamento ou rompimento de cadeia
iônica.
Pós químicos: tais como o bicarbonato de sódio, o sulfato de alumínio,
a grafite, há pós especiais, próprios para fogo em magnésio, sódio e
potássio. Esse pós químico geralmente atuam por abafamento e
rompimento da cadeia iônica e não são condutores de eletricidade.
08 – AGENTES EXTINTORES

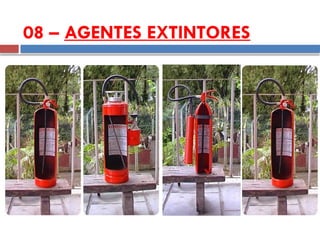

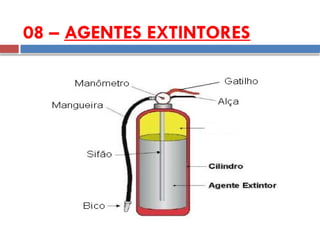

37. 08 – AGENTES EXTINTORES

38. 08 – AGENTES EXTINTORES

39. 08 – AGENTES EXTINTORES

40. Capacidade 10 L
Alcance médio do Jato 10 M
Tempo de Descarga 60 s
Funcionamento: A
Pressão do Gás
propelente expele a
Água quando o
Gatilho é acionado.
Fogo em material combustível
sólido.
 Exemplo: Papel,
Madeira, Tecidos, Fibras,
Plásticos, etc.
08.1 – ÁGUA PRESSURIZADA

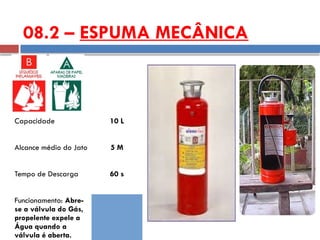

41. Capacidade 10 L
Alcance médio do Jato 5 M
Tempo de Descarga 60 s
Funcionamento: Abre-
se a válvula do Gás,
propelente expele a
Água quando a
válvula é aberta.
08.2 – ESPUMA MECÂNICA

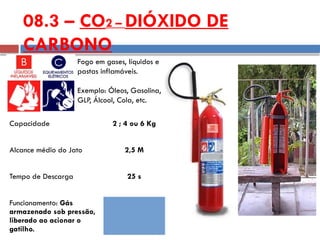

42. Capacidade 2 ; 4 ou 6 Kg
Alcance médio do Jato 2,5 M
Tempo de Descarga 25 s
Funcionamento: Gás
armazenado sob pressão,
liberado ao acionar o
gatilho.
Fogo em gases, líquidos e
pastas inflamáveis.
Exemplo: Óleos, Gasolina,
GLP, Álcool, Cola, etc.
08.3 – CO2 – DIÓXIDO DE
CARBONO

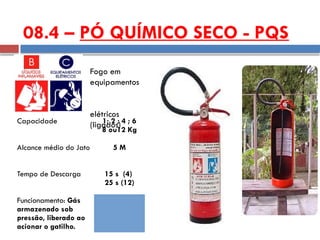

43. 08.4 – PÓ QUÍMICO SECO - PQS
Capacidade 1; 2 ; 4 ; 6
8 ou12 Kg
Alcance médio do Jato 5 M
Tempo de Descarga 15 s (4)
25 s (12)
Funcionamento: Gás
armazenado sob
pressão, liberado ao
acionar o gatilho.
Fogo em
equipamentos
elétricos
(ligados)

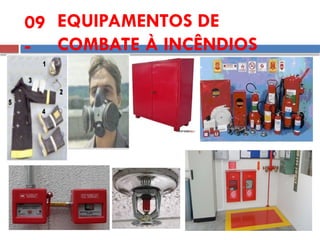

44. EQUIPAMENTOS DE
COMBATE À INCÊNDIOS
09
-

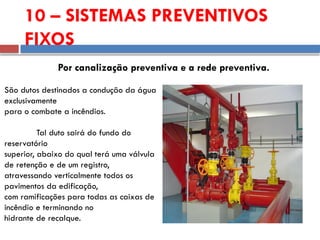

45. 10 – SISTEMAS PREVENTIVOS
FIXOS
Por canalização preventiva e a rede preventiva.
São dutos destinados a condução da água
exclusivamente
para o combate a incêndios.
Tal duto sairá do fundo do
reservatório
superior, abaixo do qual terá uma válvula
de retenção e de um registro,
atravessando verticalmente todos os
pavimentos da edificação,
com ramificações para todas as caixas de
incêndio e terminando no
hidrante de recalque.

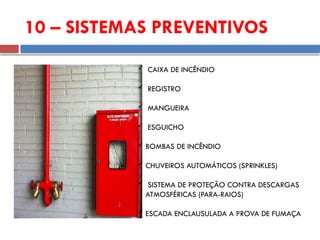

46. 10 – SISTEMAS PREVENTIVOS
 CAIXA DE INCÊNDIO
 REGISTRO
 MANGUEIRA
 ESGUICHO
 BOMBAS DE INCÊNDIO
 CHUVEIROS AUTOMÁTICOS (SPRINKLES)
 SISTEMA DE PROTEÇÃO CONTRA DESCARGAS
ATMOSFÉRICAS (PARA-RAIOS)
 ESCADA ENCLAUSULADA A PROVA DE FUMAÇA

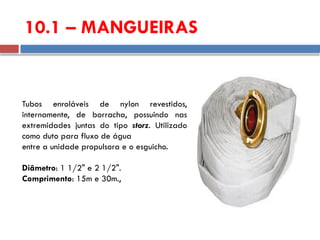

47. 10.1 – MANGUEIRAS
Tubos enroláveis de nylon revestidos,
internamente, de borracha, possuindo nas
extremidades juntas do tipo storz. Utilizado
como duto para fluxo de água
entre a unidade propulsora e o esguicho.
Diâmetro: 1 1/2" e 2 1/2".
Comprimento: 15m e 30m.,

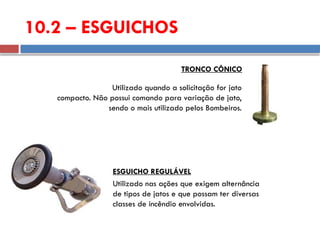

48. 10.2 – ESGUICHOS
Utilizado quando a solicitação for jato
compacto. Não possui comando para variação de jato,
sendo o mais utilizado pelos Bombeiros.
TRONCO CÔNICO
Utilizado nas ações que exigem alternância
de tipos de jatos e que possam ter diversas
classes de incêndio envolvidas.
ESGUICHO REGULÁVEL

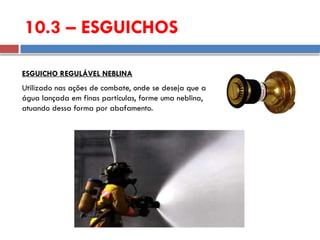

49. Utilizado nas ações de combate, onde se deseja que a
água lançada em finas partículas, forme uma neblina,
atuando dessa forma por abafamento.
ESGUICHO REGULÁVEL NEBLINA
10.3 – ESGUICHOS

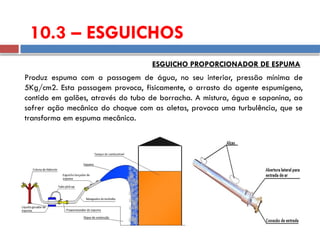

50. Produz espuma com a passagem de água, no seu interior, pressão mínima de
5Kg/cm2. Esta passagem provoca, fisicamente, o arrasto do agente espumígeno,
contido em galões, através do tubo de borracha. A mistura, água e saponina, ao
sofrer ação mecânica do choque com as aletas, provoca uma turbulência, que se
transforma em espuma mecânica.
ESGUICHO PROPORCIONADOR DE ESPUMA
10.3 – ESGUICHOS

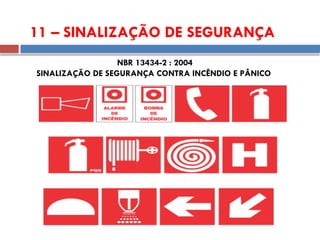

51. NBR 13434-2 : 2004
SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E PÂNICO
11 – SINALIZAÇÃO DE SEGURANÇA

52. NBR 13434-2 : 2004
SINALIZAÇÃO DE SEGURANÇA CONTRA INCÊNDIO E PÂNICO
11 – SINALIZAÇÃO DE SEGURANÇA

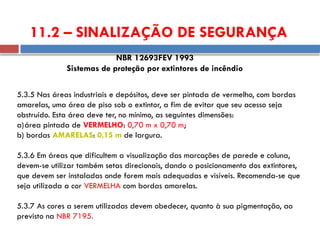

53. 5.3.5 Nas áreas industriais e depósitos, deve ser pintada de vermelho, com bordas
amarelas, uma área de piso sob o extintor, a fim de evitar que seu acesso seja
obstruído. Esta área deve ter, no mínimo, as seguintes dimensões:
a)área pintada de VERMELHO: 0,70 m x 0,70 m;
b) bordas AMARELAS: 0,15 m de largura.
5.3.6 Em áreas que dificultem a visualização das marcações de parede e coluna,
devem-se utilizar também setas direcionais, dando o posicionamento dos extintores,
que devem ser instaladas onde forem mais adequadas e visíveis. Recomenda-se que
seja utilizada a cor VERMELHA com bordas amarelas.
5.3.7 As cores a serem utilizadas devem obedecer, quanto à sua pigmentação, ao
previsto na NBR 7195.
NBR 12693FEV 1993
Sistemas de proteção por extintores de incêndio
11.2 – SINALIZAÇÃO DE SEGURANÇA

54. 11.2 – SINALIZAÇÃO DE SEGURANÇA

55. 11.2 – SINALIZAÇÃO DE SEGURANÇA

56. 11.2 – SINALIZAÇÃO DE SEGURANÇA
ERRADO!!!

57. 11.2 – SINALIZAÇÃO DE SEGURANÇA

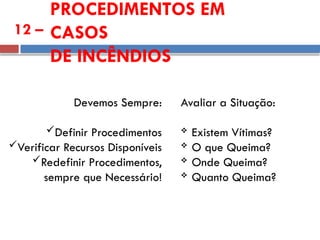

58. PROCEDIMENTOS EM
CASOS
DE INCÊNDIOS
12 –
Avaliar a Situação:
 Existem Vítimas?
 O que Queima?
 Onde Queima?
 Quanto Queima?
Devemos Sempre:
Definir Procedimentos
Verificar Recursos Disponíveis
Redefinir Procedimentos,
sempre que Necessário!

59. PROCEDIMENTOS EM
CASOS
DE INCÊNDIOS
12 –

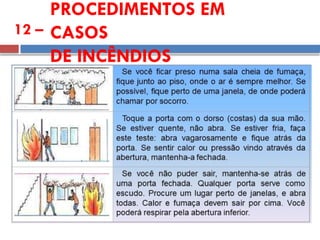

60. PROCEDIMENTOS EM
CASOS
DE INCÊNDIOS
12 –

61. PROCEDIMENTOS EM
CASOS
DE INCÊNDIOS
12 –

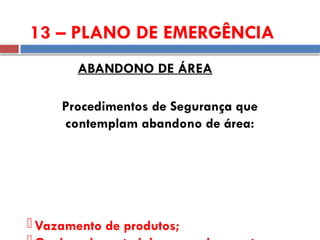

62. 13 – PLANO DE EMERGÊNCIA
ABANDONO DE ÁREA
Procedimentos de Segurança que
contemplam abandono de área:
 Vazamento de produtos;

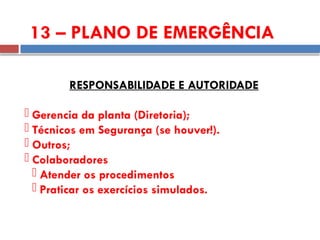

63. 13 – PLANO DE EMERGÊNCIA
RESPONSABILIDADE E AUTORIDADE
 Gerencia da planta (Diretoria);
 Técnicos em Segurança (se houver!).
 Outros;
 Colaboradores
 Atender os procedimentos
 Praticar os exercícios simulados.

64. 13 – PLANO DE EMERGÊNCIA
ROTINA DE ABANDONO DE ÁREA
Procedimento estabelecido e implementado para
abandono da área da fábrica.
SINAL SONORO
DESLOCAMENTO ATRAVÉS DAS ROTAS DE FUGA E ACESSO AOS
PONTOS DE ENCONTRO ESTABELECIDOS.
IGÊNCIA DE EXERCÍCIOS SIMULADOS REGISTRADOS.

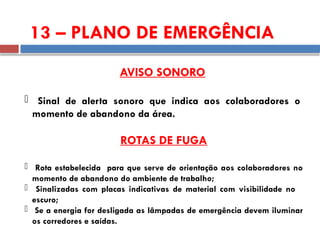

65. 13 – PLANO DE EMERGÊNCIA
AVISO SONORO
 Sinal de alerta sonoro que indica aos colaboradores o
momento de abandono da área.
ROTAS DE FUGA
 Rota estabelecida para que serve de orientação aos colaboradores no
momento de abandono do ambiente de trabalho;
 Sinalizadas com placas indicativas de material com visibilidade no
escuro;
 Se a energia for desligada as lâmpadas de emergência devem iluminar
os corredores e saídas.

66. 13 – PLANO DE EMERGÊNCIA
PONTO DE ENCONTRO
 Local seguro e ventilado.
 De fácil acesso e longe dos pontos perigosos da
empresa.
 Onde serão Reunidos os Colaboradores, após o
ABANDONO DA ÁREA.

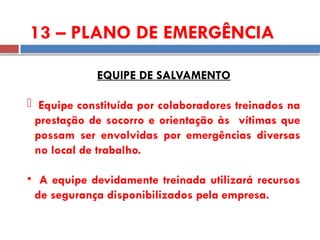

67. EQUIPE DE SALVAMENTO
 Equipe constituída por colaboradores treinados na
prestação de socorro e orientação às vítimas que
possam ser envolvidas por emergências diversas
no local de trabalho.
• A equipe devidamente treinada utilizará recursos
de segurança disponibilizados pela empresa.
13 – PLANO DE EMERGÊNCIA

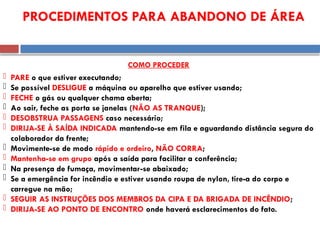

68.  PARE o que estiver executando;
 Se possível DESLIGUE a máquina ou aparelho que estiver usando;
 FECHE o gás ou qualquer chama aberta;
 Ao sair, feche as porta se janelas (NÃO AS TRANQUE);
 DESOBSTRUA PASSAGENS caso necessário;
 DIRIJA-SE À SAÍDA INDICADA mantendo-se em fila e aguardando distância segura do
colaborador da frente;
 Movimente-se de modo rápido e ordeiro, NÃO CORRA;
 Mantenha-se em grupo após a saída para facilitar a conferência;
 Na presença de fumaça, movimentar-se abaixado;
 Se a emergência for incêndio e estiver usando roupa de nylon, tire-a do corpo e
carregue na mão;
 SEGUIR AS INSTRUÇÕES DOS MEMBROS DA CIPA E DA BRIGADA DE INCÊNDIO;
 DIRIJA-SE AO PONTO DE ENCONTRO onde haverá esclarecimentos do fato.
PROCEDIMENTOS PARA ABANDONO DE ÁREA
COMO PROCEDER

69.  Não corra sem saber para onde;
 Não atrase a fim de não atrapalhar a fila;
 Não use sapatos de salto alto;
 Não grite e nem faça barulho desnecessário;
 Não ria e nem fume;
 Não cause qualquer confusão ou brincadeiras;
 Não fique nos sanitários, vestiários ou qualquer outro
compartimento;
 Não volte para apanhar roupas ou outros objetos esquecidos;
 Não use elevadores ou saídas designadas para outros fins;
 Não demore em atender as instruções.
PROCEDIMENTOS PARA ABANDONO DE ÁREA
COMO PROCEDER

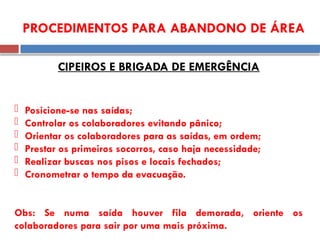

70. PROCEDIMENTOS PARA ABANDONO DE ÁREA
CIPEIROS E BRIGADA DE EMERGÊNCIA
 Posicione-se nas saídas;
 Controlar os colaboradores evitando pânico;
 Orientar os colaboradores para as saídas, em ordem;
 Prestar os primeiros socorros, caso haja necessidade;
 Realizar buscas nos pisos e locais fechados;
 Cronometrar o tempo da evacuação.
Obs: Se numa saída houver fila demorada, oriente os
colaboradores para sair por uma mais próxima.

71. 14 - COMO USAR O EXTINTOR

Procure um extintor apropriado para a CLASSE DO INCÊNDIO a ser combatido.

Segure o extintor na posição na posição vertical.

Rompa o lacre.

Retire o pino de segurança.
Observe a posição do vento e fique a favor dele. Isso evita que a fumaça e
o próprio extintor se torne um empecilho.

A distância ideal para o combate gira em torno de um metro.
É claro que às vezes o ideal não é possível, então busque chegar mais o
perto possível, dentro da proporção mencionada.

Dirija o jato para a base do fogo (parte baixa do fogo), deve-se fazer
movimentos como se estivesse varrendo o fogo.

Em combustíveis líquidos o combate deve ser feito cobrindo o fogo, fazendo tipo
uma nuvem de agente extintor.

Aperte o gatilho até o fim.

Ao terminar o combate, verifique se realmente as chamas foram completamente
extintas.
Esse cuidado é importante para evitar que fogo reinicie. Em alguns casos
revirar parte das cinzas será necessário.

72. 14 - COMO USAR O EXTINTOR

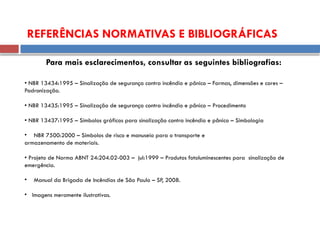

73. • NBR 13434:1995 – Sinalização de segurança contra incêndio e pânico – Formas, dimensões e cores –
Padronização.
• NBR 13435:1995 – Sinalização de segurança contra incêndio e pânico – Procedimento
• NBR 13437:1995 – Símbolos gráficos para sinalização contra incêndio e pânico – Simbologia
• NBR 7500:2000 – Símbolos de risco e manuseio para o transporte e
armazenamento de materiais.
• Projeto de Norma ABNT 24:204.02-003 – jul:1999 – Produtos fotoluminescentes para sinalização de
emergência.
• Manual da Brigada de Incêndios de São Paulo – SP, 2008.
• Imagens meramente ilustrativas.
REFERÊNCIAS NORMATIVAS E BIBLIOGRÁFICAS
Para mais esclarecimentos, consultar as seguintes bibliografias:

74. Devemos ter a ciência e o compromisso de entender que
todos estamos envolvidos, seja Combatendo de forma direta ou
indireta (Treinando e Conscientizando) para preservar a Vida e o
Patrimônio.
PRINCÍPIOS DE COMBATE À INCÊNDIO
Elaborado
por:
TST Andrews
Tamburro
