Segurança na Operação de Ponte Rolante
Prof. Casteletti

Prof. Casteletti
Material elaborado pelo Professor
LUÍS FRANCISCO CASTELETTI
Formação:
Técnico em Segurança do Trabalho
Técnico Mecânico
Licenciatura Plena em Pedagogia
Pós Graduação em Gestão Educacional

Prof. Casteletti

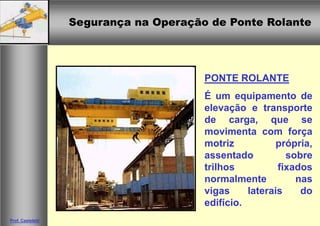

PONTE ROLANTE
É um equipamento de
elevação e transporte
de carga, que se
movimenta com força
motriz própria,
assentado sobre
trilhos fixados
normalmente nas
vigas laterais do
edifício.

Prof. Casteletti
TREINAMENTO:
NR 11 ITEM 11.1.5:
Nos equipamentos de
transporte, com força
motriz própria, o
operador deverá
receber um
treinamento
específico, dado pela
empresa, que o
habilitará nessa
função.

Prof. Casteletti

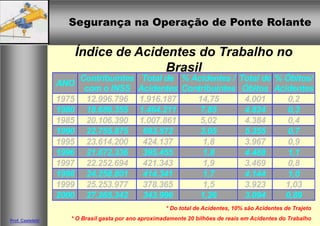

Índice de Acidentes do Trabalho no
Brasil
ANO
Contribuintes
com o INSS
Total de
Acidentes
% Acidentes /
Contribuintes
Total de
Óbitos
% Óbitos/
Acidentes
1975 12.996.796 1.916.187 14,75 4.001 0,2
1980 18.686.355 1.464.211 7,85 4.824 0,3
1985 20.106.390 1.007.861 5,02 4.384 0,4
1990 22.755.875 693.572 3,05 5.355 0,7
1995 23.614.200 424.137 1,8 3.967 0,9
1996 21.672.336 395.455 1,8 4.488 1,1
1997 22.252.694 421.343 1,9 3.469 0,8
1998 24.258.801 414.341 1,7 4.144 1,0
1999 25.253.977 378.365 1,5 3.923 1,03
2000 27.265.342 343.996 1,26 3.094 0,89
* Do total de Acidentes, 10% são Acidentes de Trajeto
* O Brasil gasta por ano aproximadamente 20 bilhões de reais em Acidentes do Trabalho

Prof. Casteletti
A segurança do trabalhador brasileiro

Prof. Casteletti

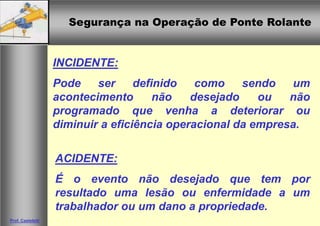

INCIDENTE:
Pode ser definido como sendo um
acontecimento não desejado ou não
programado que venha a deteriorar ou
diminuir a eficiência operacional da empresa.
ACIDENTE:
É o evento não desejado que tem por
resultado uma lesão ou enfermidade a um
trabalhador ou um dano a propriedade.

Prof. Casteletti
ATO INSEGURO:
É toda decisão mental em fazer ou não algo, por
parte do trabalhador, que contraria normas e
procedimentos que visam a prevenção de
acidentes e doenças ocupacionais.
CONDIÇÃO INSEGURA:
São circunstâncias externas, no próprio
ambiente de trabalho, de que dependem os
trabalhadores para executarem suas atividades
e que sejam contrárias às normas e
procedimentos de segurança.

Prof. Casteletti
1
10
30
600
lesão grave
lesões leves
danos materiais
incidentes

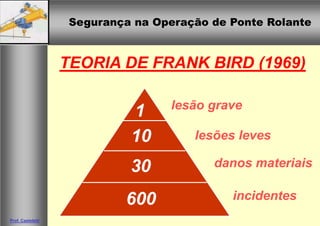

TEORIA DE FRANK BIRD (1969)

Prof. Casteletti

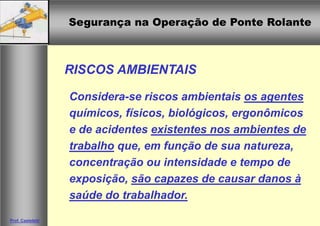

RISCOS AMBIENTAIS
Considera-se riscos ambientais os agentes
químicos, físicos, biológicos, ergonômicos
e de acidentes existentes nos ambientes de
trabalho que, em função de sua natureza,
concentração ou intensidade e tempo de
exposição, são capazes de causar danos à
saúde do trabalhador.

Prof. Casteletti

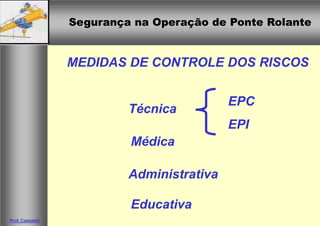

MEDIDAS DE CONTROLE DOS RISCOS
Técnica
EPC
EPI
Educativa
Médica
Administrativa

Prof. Casteletti

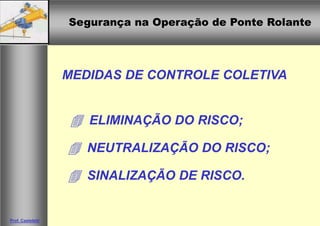

MEDIDAS DE CONTROLE COLETIVA

ELIMINAÇÃO DO RISCO;

NEUTRALIZAÇÃO DO RISCO;

SINALIZAÇÃO DE RISCO.

Prof. Casteletti

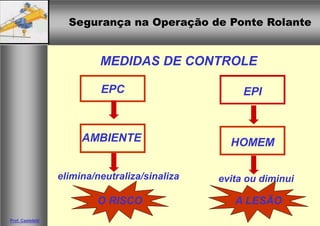

MEDIDAS DE CONTROLE
EPC
HOMEM
AMBIENTE
EPI
elimina/neutraliza/sinaliza evita ou diminui
O RISCO A LESÃO

Prof. Casteletti

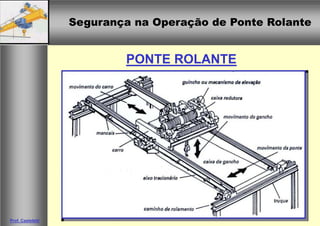

PONTE ROLANTE

Prof. Casteletti

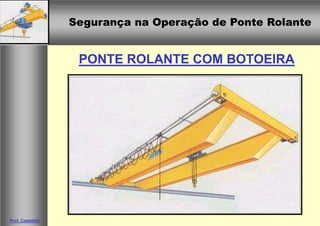

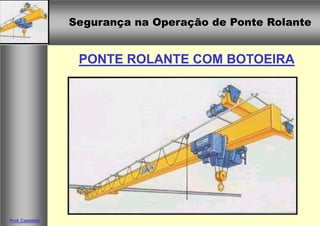

PONTE ROLANTE COM BOTOEIRA

Prof. Casteletti

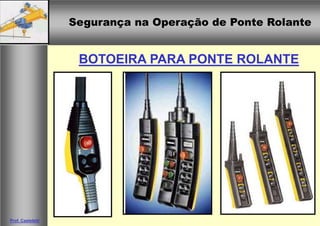

BOTOEIRA PARA PONTE ROLANTE

Prof. Casteletti
PONTE:
É um equipamento de
transporte de pesos e
volumes, dentro de
suas especificações
de capacidade, que se
movimenta sobre
trilhos no sentido
longitudinal da
especificação até os
limites de segurança.

Prof. Casteletti

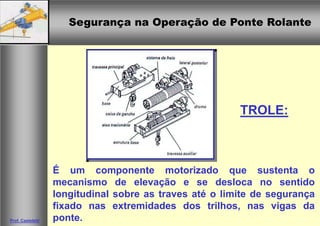

É um componente motorizado que sustenta o
mecanismo de elevação e se desloca no sentido
longitudinal sobre as traves até o limite de segurança
fixado nas extremidades dos trilhos, nas vigas da
ponte.
TROLE:

Prof. Casteletti
CONJUNTO DE GUINCHO:
É um componente
motorizado fixado no trole
que exerce a força
necessária para elevar ou
abaixar a carga até os
limites de segurança,
através do mecanismo de
elevação.

Prof. Casteletti
EQUIPAMENTOS DE PROTEÇÃO DA PONTE

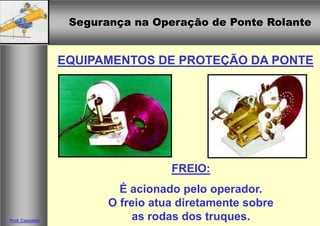

FREIO:
É acionado pelo operador.
O freio atua diretamente sobre
as rodas dos truques.

Prof. Casteletti

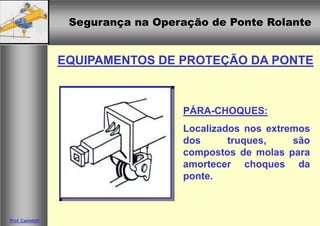

PÁRA-CHOQUES:
Localizados nos extremos
dos truques, são
compostos de molas para
amortecer choques da
ponte.

Prof. Casteletti

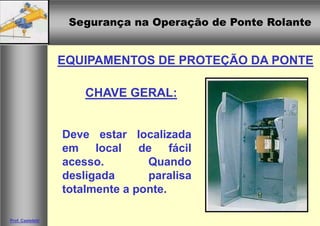

Deve estar localizada
em local de fácil
acesso. Quando
desligada paralisa
totalmente a ponte.
CHAVE GERAL:

Prof. Casteletti

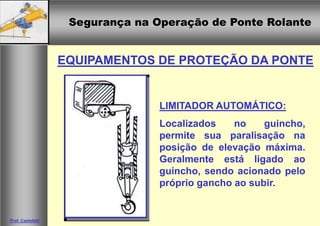

LIMITADOR AUTOMÁTICO:
Localizados no guincho,
permite sua paralisação na
posição de elevação máxima.
Geralmente está ligado ao
guincho, sendo acionado pelo
próprio gancho ao subir.

Prof. Casteletti

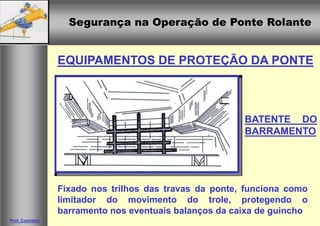

Fixado nos trilhos das travas da ponte, funciona como
limitador do movimento do trole, protegendo o
barramento nos eventuais balanços da caixa de guincho
BATENTE DO
BARRAMENTO

Prof. Casteletti

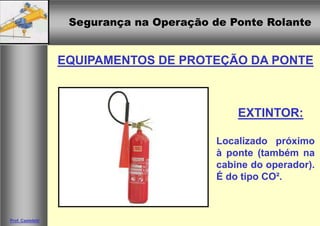

Localizado próximo
à ponte (também na
cabine do operador).
É do tipo CO².
EXTINTOR:

Prof. Casteletti

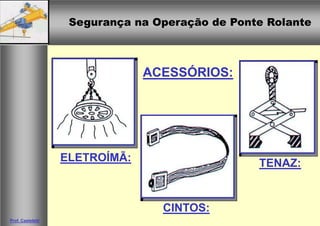

ACESSÓRIOS:
ELETROÍMÃ: TENAZ:
CINTOS:

Prof. Casteletti

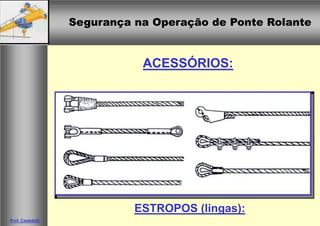

ESTROPOS (lingas):
ACESSÓRIOS:

Prof. Casteletti

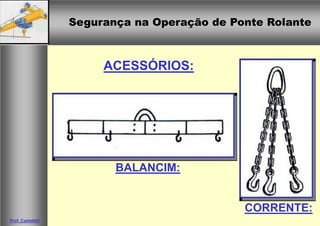

ACESSÓRIOS:
BALANCIM:
CORRENTE:

Prof. Casteletti

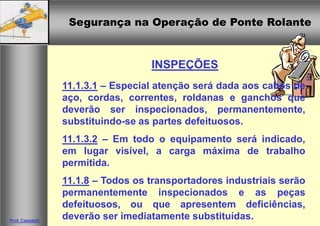

INSPEÇÕES
11.1.3.1 – Especial atenção será dada aos cabos de
aço, cordas, correntes, roldanas e ganchos que
deverão ser inspecionados, permanentemente,
substituindo-se as partes defeituosos.
11.1.3.2 – Em todo o equipamento será indicado,
em lugar visível, a carga máxima de trabalho
permitida.
11.1.8 – Todos os transportadores industriais serão
permanentemente inspecionados e as peças
defeituosos, ou que apresentem deficiências,
deverão ser imediatamente substituídas.

Prof. Casteletti

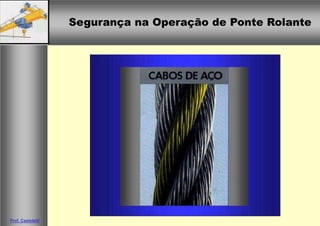

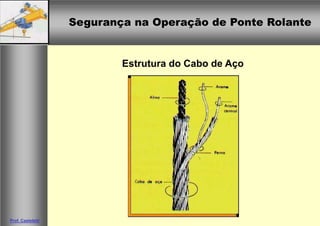

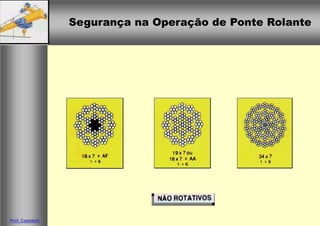

Estrutura do Cabo de Aço

Prof. Casteletti

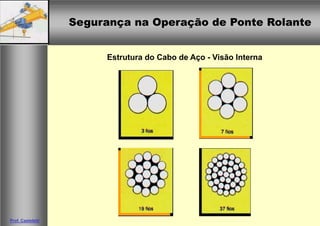

Estrutura do Cabo de Aço - Visão Interna

Prof. Casteletti
Classificação 6 x 19

Prof. Casteletti

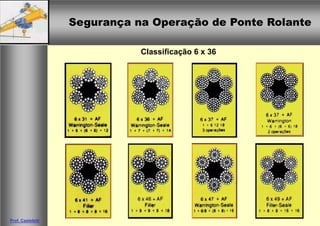

Prof. Casteletti

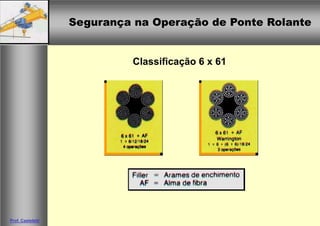

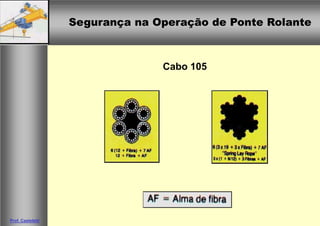

Cabo 105

Prof. Casteletti

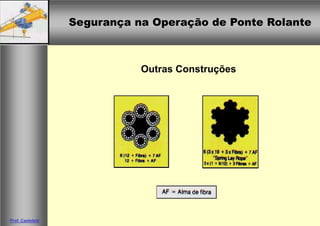

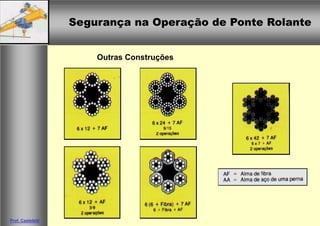

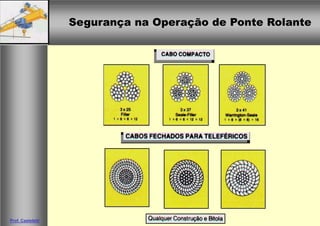

Outras Construções

Prof. Casteletti

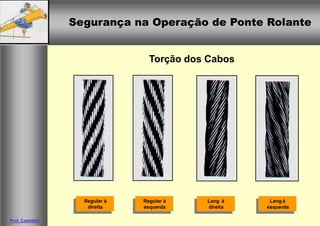

Torção dos Cabos
Regular à
direita
Regular à
esquerda
Lang à
direita
Lang à
esquerda

Prof. Casteletti

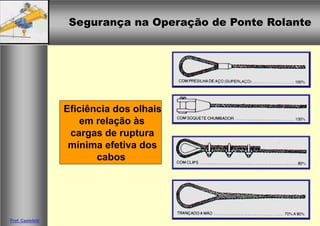

Eficiência dos olhais
em relação às
cargas de ruptura
mínima efetiva dos
cabos

Prof. Casteletti
Defeitos
Cabo que sofreuamassamento
tomou a forma “espiral”, motivada
tambor de pequenas dimensões,
um
sistema múltiplo de polias.
por enrolamento desordenado em
cargas elevadas e passagem
por
Ruptura de cabo de aço que soltou
da polia e ficou dobrado e preso no
eixo da mesma.

Prof. Casteletti

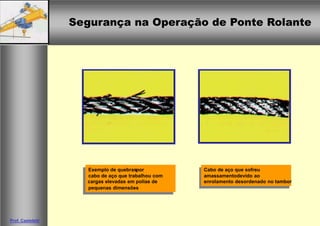

Exemplo de quebraspor
cabo de aço que trabalhou com
cargas elevadas em polias de
pequenas dimensões
Cabo de aço que sofreu
amassamentodevido ao
enrolamento desordenado no tambor

Prof. Casteletti
Tipos de engates
para cabos de aço:
Simples
Duplo
Duplo
em
ângulo

Prof. Casteletti

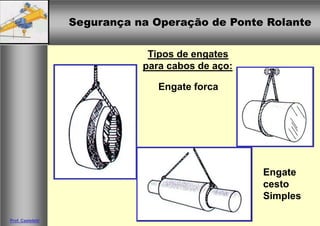

Tipos de engates
para cabos de aço:
Engate forca
Engate
cesto
Simples

Prof. Casteletti
Tipos de engates para cabos de aço:

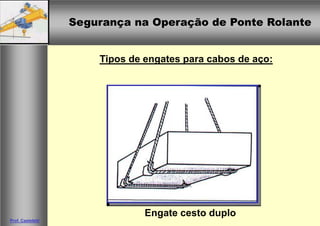

Engate cesto duplo

Prof. Casteletti

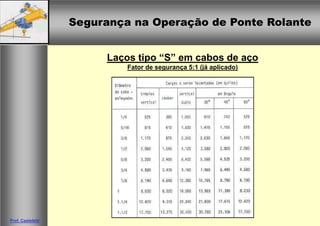

Laços tipo “S” em cabos de aço
Fator de segurança 5:1 (já aplicado)

Prof. Casteletti

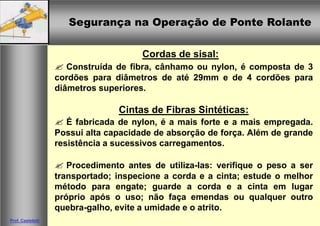

Cordas de sisal:
Construída de fibra, cânhamo ou nylon, é composta de 3
cordões para diâmetros de até 29mm e de 4 cordões para
diâmetros superiores.
Cintas de Fibras Sintéticas:
É fabricada de nylon, é a mais forte e a mais empregada.
Possui alta capacidade de absorção de força. Além de grande
resistência a sucessivos carregamentos.
Procedimento antes de utiliza-las: verifique o peso a ser
transportado; inspecione a corda e a cinta; estude o melhor
método para engate; guarde a corda e a cinta em lugar
próprio após o uso; não faça emendas ou qualquer outro
quebra-galho, evite a umidade e o atrito.

Prof. Casteletti

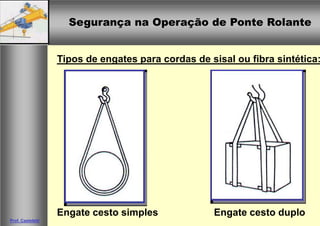

Tipos de engates para cordas de sisal ou fibra sintética:
Engate cesto simples Engate cesto duplo

Prof. Casteletti

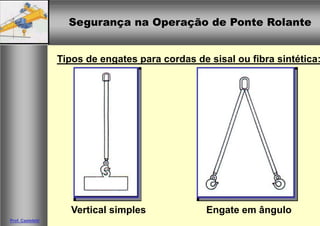

Engate em ângulo
Vertical simples

Prof. Casteletti

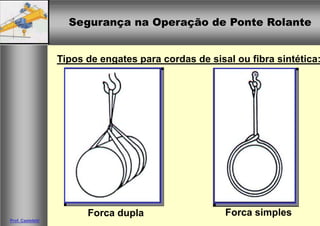

Forca simples
Forca dupla

Prof. Casteletti

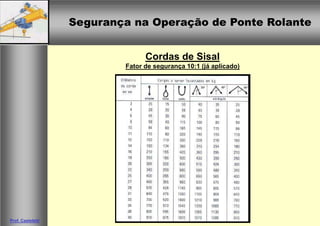

Cordas de Sisal
Fator de segurança 10:1 (já aplicado)

Prof. Casteletti
Acessórios

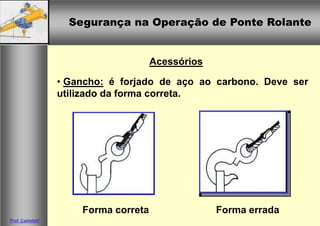

• Gancho: é forjado de aço ao carbono. Deve ser
utilizado da forma correta.
Forma errada
Forma correta

Prof. Casteletti
Acessórios
Patola Parafuso Argola Grampo

Prof. Casteletti

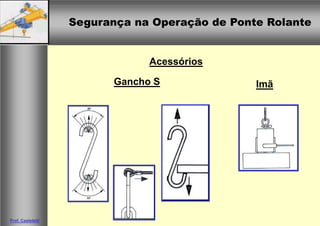

Acessórios
Gancho S Imã

Prof. Casteletti
Acessórios

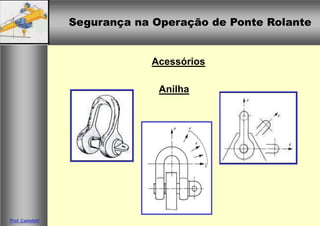

Anilha

Prof. Casteletti

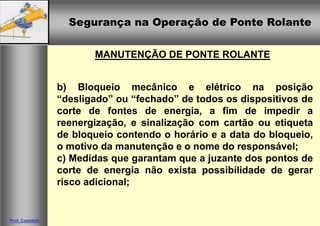

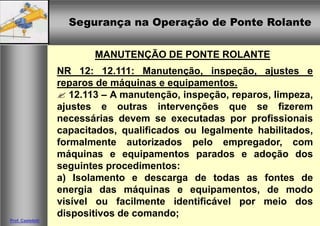

MANUTENÇÃO DE PONTE ROLANTE
NR 12: 12.111: Manutenção, inspeção, ajustes e
reparos de máquinas e equipamentos.
12.113 – A manutenção, inspeção, reparos, limpeza,
ajustes e outras intervenções que se fizerem
necessárias devem se executadas por profissionais
capacitados, qualificados ou legalmente habilitados,
formalmente autorizados pelo empregador, com
máquinas e equipamentos parados e adoção dos
seguintes procedimentos:
a) Isolamento e descarga de todas as fontes de
energia das máquinas e equipamentos, de modo
visível ou facilmente identificável por meio dos
dispositivos de comando;

Prof. Casteletti
b) Bloqueio mecânico e elétrico na posição
“desligado” ou “fechado” de todos os dispositivos de
corte de fontes de energia, a fim de impedir a
reenergização, e sinalização com cartão ou etiqueta
de bloqueio contendo o horário e a data do bloqueio,
o motivo da manutenção e o nome do responsável;
c) Medidas que garantam que a juzante dos pontos de
corte de energia não exista possibilidade de gerar
risco adicional;

Prof. Casteletti

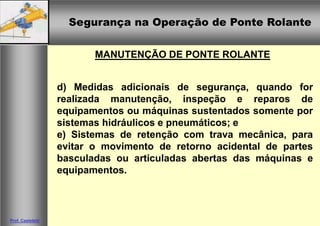

d) Medidas adicionais de segurança, quando for
realizada manutenção, inspeção e reparos de
equipamentos ou máquinas sustentados somente por
sistemas hidráulicos e pneumáticos; e
e) Sistemas de retenção com trava mecânica, para
evitar o movimento de retorno acidental de partes
basculadas ou articuladas abertas das máquinas e
equipamentos.

Prof. Casteletti

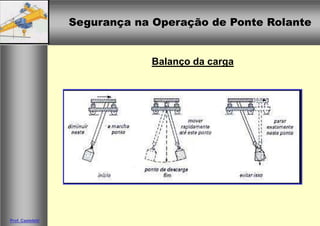

Balanço da carga

Prof. Casteletti

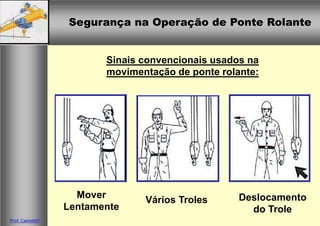

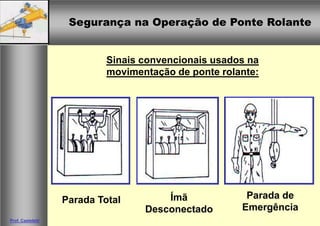

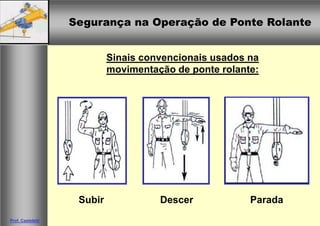

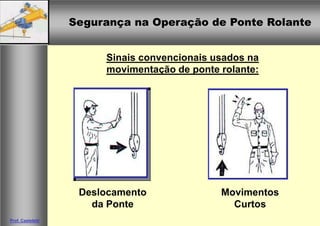

Sinais convencionais usados na
movimentação de ponte rolante:
Subir Descer Parada

Prof. Casteletti
Parada Total Ímã
Desconectado
Parada de
Emergência

Prof. Casteletti
Vários Troles
Mover
Lentamente
Deslocamento
do Trole

Prof. Casteletti
Deslocamento
da Ponte
Movimentos
Curtos
