SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

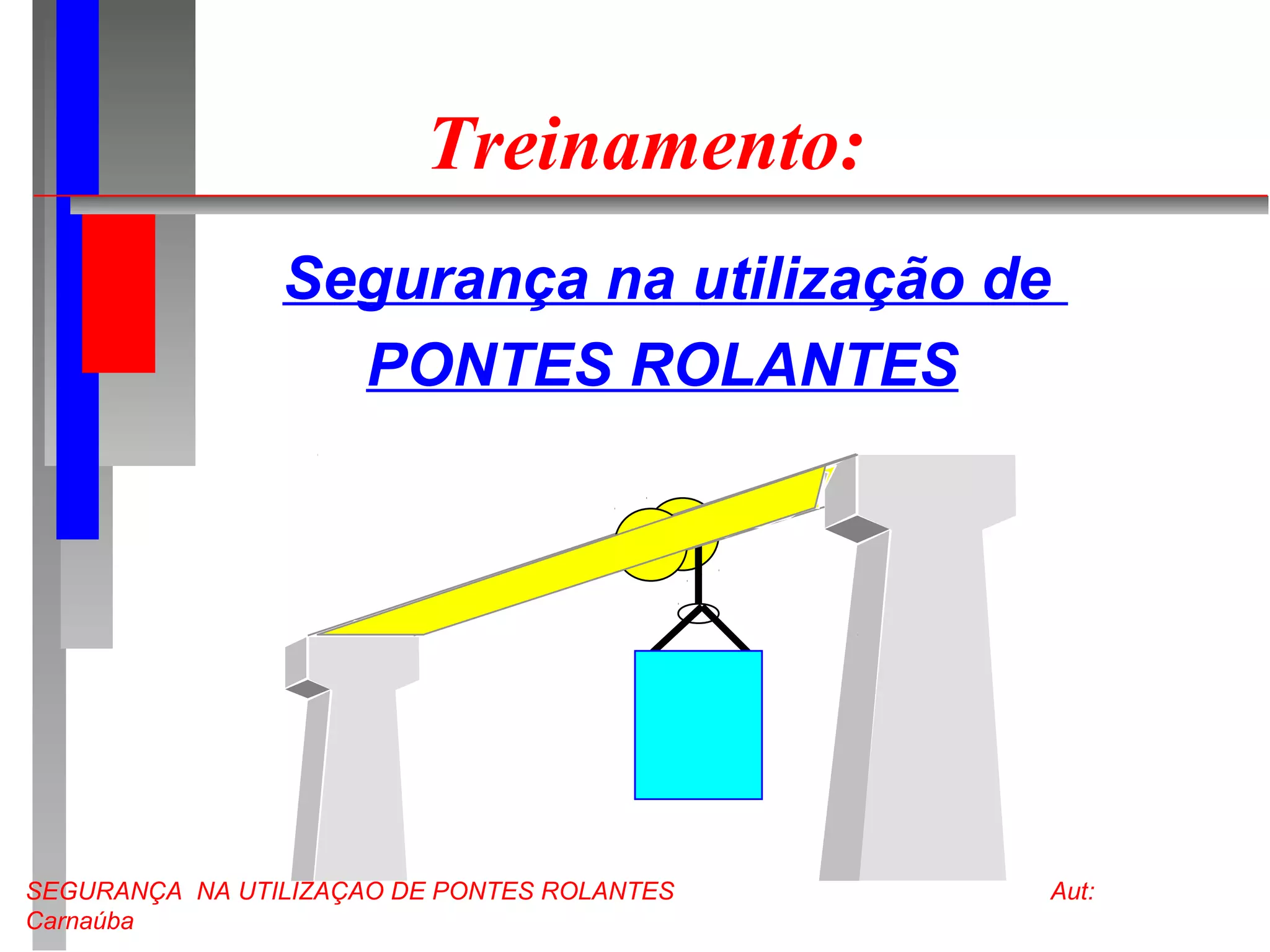

Treinamento:
Segurança na utilização de
PONTES ROLANTES
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

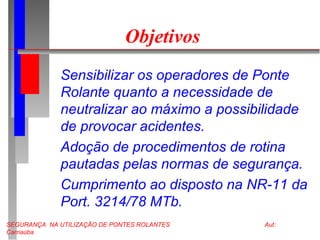

Objetivos
Sensibilizar os operadores de Ponte
Rolante quanto a necessidade de
neutralizar ao máximo a possibilidade
de provocar acidentes.
Adoção de procedimentos de rotina
pautadas pelas normas de segurança.
Cumprimento ao disposto na NR-11 da
Port. 3214/78 MTb.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

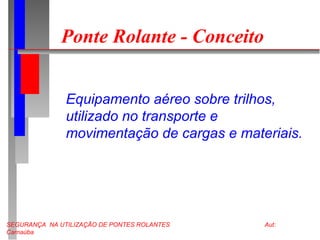

Ponte Rolante - Conceito
Equipamento aéreo sobre trilhos,
utilizado no transporte e
movimentação de cargas e materiais.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

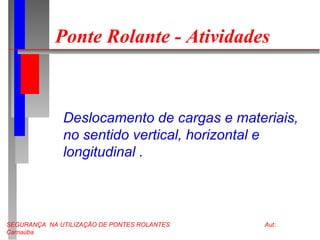

Ponte Rolante - Atividades
Deslocamento de cargas e materiais,
no sentido vertical, horizontal e
longitudinal .
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Filme
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

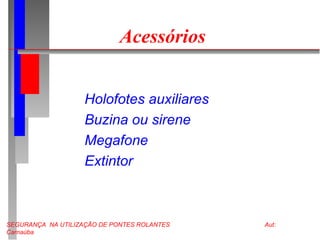

Acessórios
Holofotes auxiliares
Buzina ou sirene
Megafone
Extintor
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Manutenção
A manutenção de Pontes Rolantes deve ser
executada por profissionais especializados, e
antes de qualquer serviço desta natureza o
equipamento deve ser desenergizado e
instalado sinalização de alerta no quadro de
energia e de comando.
A manutenção preventiva deve visar sempre:
Basculamento / Elevação
Cabos e seus acessórios
Trilhos e Roldanas
Lubrificação geral
Freios
Elétrica / Comandos
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

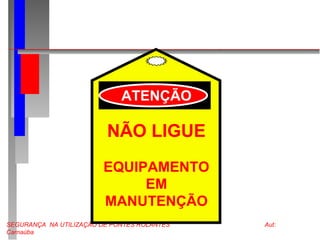

NÃO LIGUE
EQUIPAMENTO
EM
MANUTENÇÃO
ATENÇÃO
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

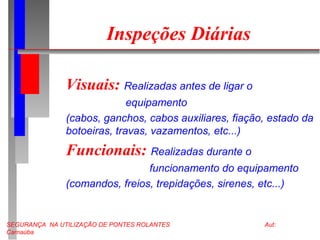

Inspeções Diárias
Visuais: Realizadas antes de ligar o
equipamento
(cabos, ganchos, cabos auxiliares, fiação, estado da
botoeiras, travas, vazamentos, etc...)
Funcionais: Realizadas durante o
funcionamento do equipamento
(comandos, freios, trepidações, sirenes, etc...)
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Operador
Pessoa habilitada e treinada, com
conhecimento técnico e funcional
do equipamento.
É o responsável direto pela segurança
da operação, pessoas e demais bens
interligados a ela.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

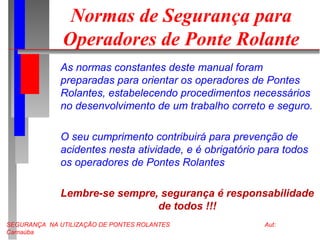

Normas de Segurança para
Operadores de Ponte Rolante
As normas constantes deste manual foram
preparadas para orientar os operadores de Pontes
Rolantes, estabelecendo procedimentos necessários
no desenvolvimento de um trabalho correto e seguro.
O seu cumprimento contribuirá para prevenção de
acidentes nesta atividade, e é obrigatório para todos
os operadores de Pontes Rolantes
Lembre-se sempre, segurança é responsabilidade
de todos !!!
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

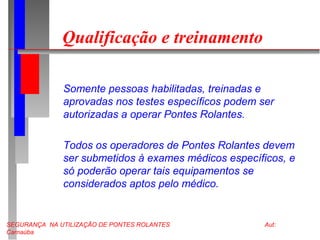

Qualificação e treinamento
Somente pessoas habilitadas, treinadas e
aprovadas nos testes específicos podem ser
autorizadas a operar Pontes Rolantes.
Todos os operadores de Pontes Rolantes devem
ser submetidos à exames médicos específicos, e
só poderão operar tais equipamentos se
considerados aptos pelo médico.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

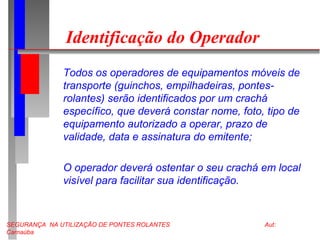

Identificação do Operador
Todos os operadores de equipamentos móveis de
transporte (guinchos, empilhadeiras, pontes-
rolantes) serão identificados por um crachá
específico, que deverá constar nome, foto, tipo de
equipamento autorizado a operar, prazo de
validade, data e assinatura do emitente;
O operador deverá ostentar o seu crachá em local
visível para facilitar sua identificação.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Movimentação de Cargas
Aproxime-se da carga;
Avalie peso e demais condições da carga;
Conheça a capacidade da Ponte Rolante;
Selecione o cabo de aço auxiliar de acordo com o
tipo de carga e peso. Verifique ângulo dos cabos.
Consulte a tabela de pesos e capacidade dos cabos;
Fixe a carga adequadamente;
Proceda o içamento lentamente e com cuidado;
Use velocidade reduzida;
Redobre a atenção ao operar da cabine e com
ajudante.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

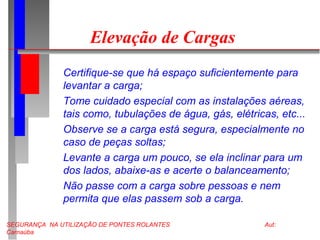

Elevação de Cargas
Certifique-se que há espaço suficientemente para
levantar a carga;
Tome cuidado especial com as instalações aéreas,
tais como, tubulações de água, gás, elétricas, etc...
Observe se a carga está segura, especialmente no
caso de peças soltas;
Levante a carga um pouco, se ela inclinar para um
dos lados, abaixe-as e acerte o balanceamento;
Não passe com a carga sobre pessoas e nem
permita que elas passem sob a carga.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

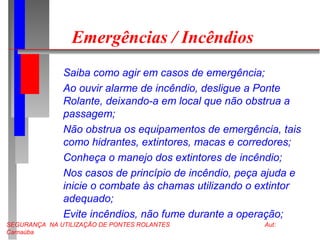

Emergências / Incêndios
Saiba como agir em casos de emergência;
Ao ouvir alarme de incêndio, desligue a Ponte
Rolante, deixando-a em local que não obstrua a
passagem;
Não obstrua os equipamentos de emergência, tais
como hidrantes, extintores, macas e corredores;
Conheça o manejo dos extintores de incêndio;
Nos casos de princípio de incêndio, peça ajuda e
inicie o combate às chamas utilizando o extintor
adequado;
Evite incêndios, não fume durante a operação;
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

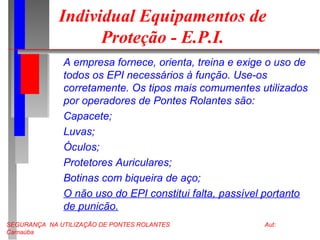

Individual Equipamentos de
Proteção - E.P.I.
A empresa fornece, orienta, treina e exige o uso de
todos os EPI necessários à função. Use-os
corretamente. Os tipos mais comumentes utilizados
por operadores de Pontes Rolantes são:
Capacete;
Luvas;
Óculos;
Protetores Auriculares;
Botinas com biqueira de aço;
O não uso do EPI constitui falta, passível portanto
de punicão.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

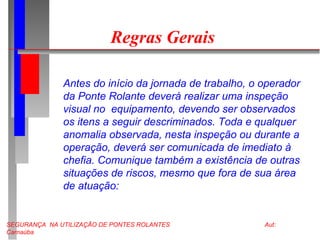

Regras Gerais
Antes do início da jornada de trabalho, o operador
da Ponte Rolante deverá realizar uma inspeção
visual no equipamento, devendo ser observados
os itens a seguir descriminados. Toda e qualquer
anomalia observada, nesta inspeção ou durante a
operação, deverá ser comunicada de imediato à
chefia. Comunique também a existência de outras
situações de riscos, mesmo que fora de sua área
de atuação:
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

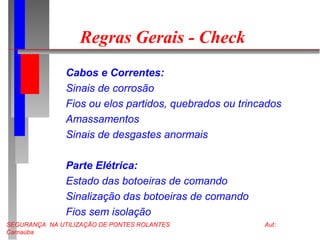

Regras Gerais - Check
Cabos e Correntes:
Sinais de corrosão
Fios ou elos partidos, quebrados ou trincados
Amassamentos
Sinais de desgastes anormais
Parte Elétrica:
Estado das botoeiras de comando
Sinalização das botoeiras de comando
Fios sem isolação
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

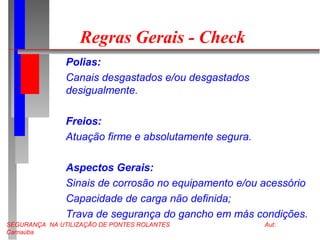

Regras Gerais - Check
Polias:
Canais desgastados e/ou desgastados
desigualmente.
Freios:
Atuação firme e absolutamente segura.
Aspectos Gerais:
Sinais de corrosão no equipamento e/ou acessório
Capacidade de carga não definida;
Trava de segurança do gancho em más condições.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

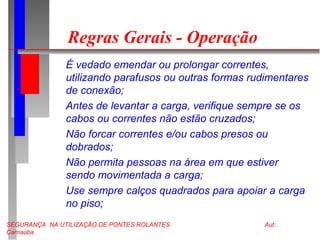

Regras Gerais - Operação
É vedado emendar ou prolongar correntes,
utilizando parafusos ou outras formas rudimentares
de conexão;
Antes de levantar a carga, verifique sempre se os
cabos ou correntes não estão cruzados;
Não forcar correntes e/ou cabos presos ou
dobrados;
Não permita pessoas na área em que estiver
sendo movimentada a carga;
Use sempre calços quadrados para apoiar a carga
no piso;
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

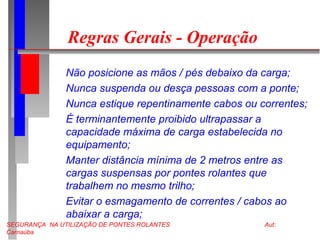

Regras Gerais - Operação
Não posicione as mãos / pés debaixo da carga;
Nunca suspenda ou desça pessoas com a ponte;
Nunca estique repentinamente cabos ou correntes;
É terminantemente proibido ultrapassar a
capacidade máxima de carga estabelecida no
equipamento;
Manter distância mínima de 2 metros entre as
cargas suspensas por pontes rolantes que
trabalhem no mesmo trilho;
Evitar o esmagamento de correntes / cabos ao
abaixar a carga;
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

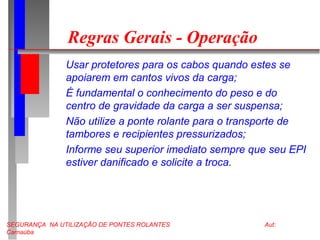

Regras Gerais - Operação
Usar protetores para os cabos quando estes se
apoiarem em cantos vivos da carga;
É fundamental o conhecimento do peso e do
centro de gravidade da carga a ser suspensa;
Não utilize a ponte rolante para o transporte de
tambores e recipientes pressurizados;
Informe seu superior imediato sempre que seu EPI
estiver danificado e solicite a troca.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

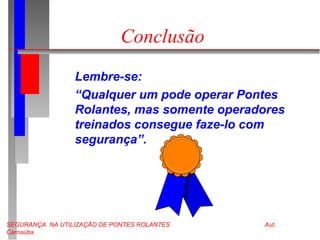

Conclusão
Lembre-se:
“Qualquer um pode operar Pontes
Rolantes, mas somente operadores
treinados consegue faze-lo com
segurança”.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba

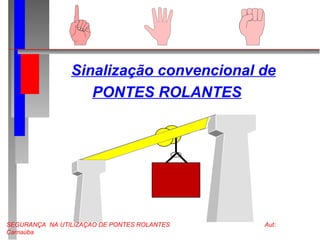

Sinalização convencional de
PONTES ROLANTES
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Sinalização Convencional

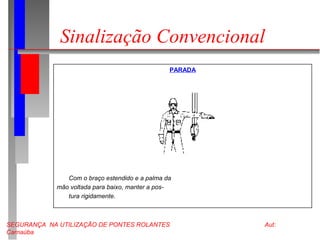

PARADA
Com o braço estendido e a palma da
mão voltada para baixo, manter a pos-
tura rigidamente.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Sinalização Convencional
DESCER
Mover a mão com o indicador estendido
para baixo, mantendo o braço caído.
SUBIR
Com o antebraço na vertical e o dedo
indicador apontado para cima, mover
a mão em pequeno círculo horizontal.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Sinalização Convencional

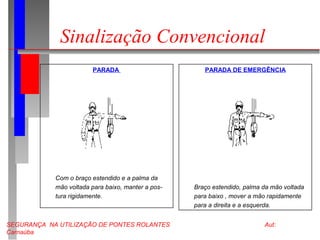

PARADA
Com o braço estendido e a palma da
mão voltada para baixo, manter a pos-
tura rigidamente.
PARADA DE EMERGÊNCIA
Braço estendido, palma da mão voltada
para baixo , mover a mão rapidamente
para a direita e a esquerda.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Sinalização Convencional

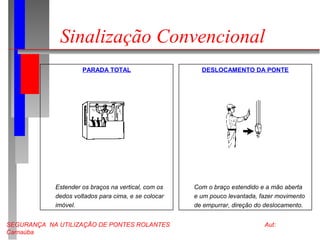

PARADA TOTAL
Estender os braços na vertical, com os
dedos voltados para cima, e se colocar
imóvel.
DESLOCAMENTO DA PONTE
Com o braço estendido e a mão aberta
e um pouco levantada, fazer movimento
de empurrar, direção do deslocamento.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Sinalização Convencional

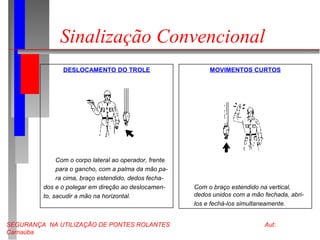

DESLOCAMENTO DO TROLE
Com o corpo lateral ao operador, frente
para o gancho, com a palma da mão pa-
ra cima, braço estendido, dedos fecha-
dos e o polegar em direção ao deslocamen-
to, sacudir a mão na horizontal.
MOVIMENTOS CURTOS
Com o braço estendido na vertical,
dedos unidos com a mão fechada, abri-
los e fechá-los simultaneamente.
SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut:
Carnaúba
Sinalização Convencional

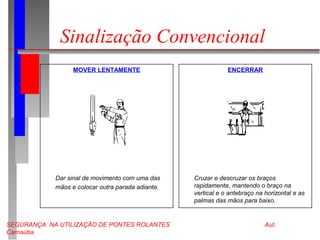

MOVER LENTAMENTE
Dar sinal de movimento com uma das
mãos e colocar outra parada adiante.
ENCERRAR
Cruzar e descruzar os braços
rapidamente, mantendo o braço na
vertical e o antebraço na horizontal e as
palmas das mãos para baixo.

Mais conteúdo relacionado

Mais procurados

Dds ponte rolante
Dds ponte rolanteDds ponte rolante
Dds ponte rolante
gusaless

Cuidados Oper Grua -58
Cuidados Oper Grua -58Cuidados Oper Grua -58
Cuidados Oper Grua -58
slideadg

Nr 11 aplicada em ponte rolante
Nr 11 aplicada em ponte rolanteNr 11 aplicada em ponte rolante
Nr 11 aplicada em ponte rolante
Roberto Carlos Nascimento

Seguranca na operacao de pontes rolantes
Seguranca na operacao de pontes rolantesSeguranca na operacao de pontes rolantes
Seguranca na operacao de pontes rolantes
Eliane Damião Alves

SEGURANÇA - PONTES ROLANTES -
SEGURANÇA - PONTES ROLANTES -SEGURANÇA - PONTES ROLANTES -
SEGURANÇA - PONTES ROLANTES -
Luiz Carlos de Almeida

Pontes Rolantes
Pontes RolantesPontes Rolantes
Pontes Rolantes
123marcao123

Movimentação e içamento de cargas
 Movimentação e içamento de cargas Movimentação e içamento de cargas
Movimentação e içamento de cargas
Karol Oliveira

Treinamento paleteira-eletrica
Treinamento paleteira-eletricaTreinamento paleteira-eletrica
Treinamento paleteira-eletrica
João Junior

Segurança com pontes rolantes
Segurança com pontes rolantesSegurança com pontes rolantes
Segurança com pontes rolantes
Edinhoguerra

(807549847) ponte rolante-power-point (1)
(807549847) ponte rolante-power-point (1)(807549847) ponte rolante-power-point (1)
(807549847) ponte rolante-power-point (1)
Klezio Portes Reis Portes

Instrução guindaste
Instrução guindasteInstrução guindaste
Instrução guindaste
gbozz832

Segurança na operação da empilhadeira
Segurança na operação da empilhadeiraSegurança na operação da empilhadeira
Segurança na operação da empilhadeira
Sergio Roberto Silva

2 empilhadeira
2 empilhadeira 2 empilhadeira
2 empilhadeira
Silvio França

Plano de içamento lista de verificação
Plano de içamento   lista de verificaçãoPlano de içamento   lista de verificação
Plano de içamento lista de verificação
Universidade Federal Fluminense

Ponte rolante-power-point
Ponte rolante-power-pointPonte rolante-power-point
Ponte rolante-power-point
Alex Gonzalez

Treinamento nr 11 publicar
Treinamento nr 11  publicarTreinamento nr 11  publicar
Treinamento nr 11 publicar
Burh Empresas

Operadores de Empilhadeira wel seg consultoria e treinamentos
Operadores de Empilhadeira wel seg consultoria e treinamentosOperadores de Empilhadeira wel seg consultoria e treinamentos
Operadores de Empilhadeira wel seg consultoria e treinamentos
Welinton Tulio

Operador de Empilhadeira
Operador de EmpilhadeiraOperador de Empilhadeira
Operador de Empilhadeira
Allan Almeida de Araújo

Operação transpaleteira
Operação transpaleteiraOperação transpaleteira
Operação transpaleteira
erickthadeu

Seguranca em talhas[1]
Seguranca em talhas[1]Seguranca em talhas[1]
Seguranca em talhas[1]
Paulo H Bueno


Mais procurados (20)

Dds ponte rolante
Dds ponte rolanteDds ponte rolante
Dds ponte rolante

Cuidados Oper Grua -58
Cuidados Oper Grua -58Cuidados Oper Grua -58
Cuidados Oper Grua -58

Nr 11 aplicada em ponte rolante
Nr 11 aplicada em ponte rolanteNr 11 aplicada em ponte rolante
Nr 11 aplicada em ponte rolante

Seguranca na operacao de pontes rolantes
Seguranca na operacao de pontes rolantesSeguranca na operacao de pontes rolantes
Seguranca na operacao de pontes rolantes

SEGURANÇA - PONTES ROLANTES -
SEGURANÇA - PONTES ROLANTES -SEGURANÇA - PONTES ROLANTES -
SEGURANÇA - PONTES ROLANTES -

Pontes Rolantes
Pontes RolantesPontes Rolantes
Pontes Rolantes

Movimentação e içamento de cargas
 Movimentação e içamento de cargas Movimentação e içamento de cargas
Movimentação e içamento de cargas

Treinamento paleteira-eletrica
Treinamento paleteira-eletricaTreinamento paleteira-eletrica
Treinamento paleteira-eletrica

Segurança com pontes rolantes
Segurança com pontes rolantesSegurança com pontes rolantes
Segurança com pontes rolantes

(807549847) ponte rolante-power-point (1)
(807549847) ponte rolante-power-point (1)(807549847) ponte rolante-power-point (1)
(807549847) ponte rolante-power-point (1)

Instrução guindaste
Instrução guindasteInstrução guindaste
Instrução guindaste

Segurança na operação da empilhadeira
Segurança na operação da empilhadeiraSegurança na operação da empilhadeira
Segurança na operação da empilhadeira

2 empilhadeira
2 empilhadeira 2 empilhadeira
2 empilhadeira

Plano de içamento lista de verificação
Plano de içamento   lista de verificaçãoPlano de içamento   lista de verificação
Plano de içamento lista de verificação

Ponte rolante-power-point
Ponte rolante-power-pointPonte rolante-power-point
Ponte rolante-power-point

Treinamento nr 11 publicar
Treinamento nr 11  publicarTreinamento nr 11  publicar
Treinamento nr 11 publicar

Operadores de Empilhadeira wel seg consultoria e treinamentos
Operadores de Empilhadeira wel seg consultoria e treinamentosOperadores de Empilhadeira wel seg consultoria e treinamentos
Operadores de Empilhadeira wel seg consultoria e treinamentos

Operador de Empilhadeira
Operador de EmpilhadeiraOperador de Empilhadeira
Operador de Empilhadeira

Operação transpaleteira
Operação transpaleteiraOperação transpaleteira
Operação transpaleteira

Seguranca em talhas[1]
Seguranca em talhas[1]Seguranca em talhas[1]
Seguranca em talhas[1]


Semelhante a Ponte carnauba

Ponte Rolante Talha .ppt
Ponte Rolante Talha .pptPonte Rolante Talha .ppt
Ponte Rolante Talha .ppt
carlossilva333486

Treinamento de-ponte-rolante-e-talha
Treinamento de-ponte-rolante-e-talhaTreinamento de-ponte-rolante-e-talha
Treinamento de-ponte-rolante-e-talha
RobertoKennedyVieira

treinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppttreinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppt
FlvioSegredo

treinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppttreinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppt
JTFSERVIOS

treinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppttreinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppt
SAULOARAUJOVIEIRA

Treinamento Ponte Rolante.pptx
Treinamento Ponte Rolante.pptxTreinamento Ponte Rolante.pptx
Treinamento Ponte Rolante.pptx
BrunoCorrea53

PONTES ROLANTES 004.ppt
PONTES ROLANTES 004.pptPONTES ROLANTES 004.ppt
PONTES ROLANTES 004.ppt
Vilson Stollmeier

PONTES ROLANTES 004.ppt
PONTES ROLANTES 004.pptPONTES ROLANTES 004.ppt
PONTES ROLANTES 004.ppt
Vilson Stollmeier

TREINAMENTO PONTE ROLANDO LIMPA.ppt
TREINAMENTO PONTE ROLANDO LIMPA.pptTREINAMENTO PONTE ROLANDO LIMPA.ppt
TREINAMENTO PONTE ROLANDO LIMPA.ppt
CESSTNET

18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf
18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf
18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf
BrbaraNvea

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt
BelarminoFelix

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt
joseleandrocustodio

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt
Andre Lavor Lavor

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt
IsabellaElias2

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt
RenanVasconcelos14

Segurança com Pontes Rolantes.ppt
Segurança com Pontes Rolantes.pptSegurança com Pontes Rolantes.ppt
Segurança com Pontes Rolantes.ppt
LuisGomes867866

MAQUINAS PESADAS- EMPILHADEIRA.pptx
MAQUINAS PESADAS- EMPILHADEIRA.pptxMAQUINAS PESADAS- EMPILHADEIRA.pptx
MAQUINAS PESADAS- EMPILHADEIRA.pptx
DavidIsrael81

0002
00020002
272740018-Curso-de-Operacao-de-PALETEIRA.ppt
272740018-Curso-de-Operacao-de-PALETEIRA.ppt272740018-Curso-de-Operacao-de-PALETEIRA.ppt
272740018-Curso-de-Operacao-de-PALETEIRA.ppt
TalismaConsultoriaeT

TREINAMENTO PONTE ROLANTE 13-05-2021.pptx
TREINAMENTO PONTE ROLANTE 13-05-2021.pptxTREINAMENTO PONTE ROLANTE 13-05-2021.pptx
TREINAMENTO PONTE ROLANTE 13-05-2021.pptx
alexandre750504


Semelhante a Ponte carnauba (20)

Ponte Rolante Talha .ppt
Ponte Rolante Talha .pptPonte Rolante Talha .ppt
Ponte Rolante Talha .ppt

Treinamento de-ponte-rolante-e-talha
Treinamento de-ponte-rolante-e-talhaTreinamento de-ponte-rolante-e-talha
Treinamento de-ponte-rolante-e-talha

treinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppttreinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppt

treinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppttreinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppt

treinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppttreinamento-de-ponte-rolante-e-talha.ppt
treinamento-de-ponte-rolante-e-talha.ppt

Treinamento Ponte Rolante.pptx
Treinamento Ponte Rolante.pptxTreinamento Ponte Rolante.pptx
Treinamento Ponte Rolante.pptx

PONTES ROLANTES 004.ppt
PONTES ROLANTES 004.pptPONTES ROLANTES 004.ppt
PONTES ROLANTES 004.ppt

PONTES ROLANTES 004.ppt
PONTES ROLANTES 004.pptPONTES ROLANTES 004.ppt
PONTES ROLANTES 004.ppt

TREINAMENTO PONTE ROLANDO LIMPA.ppt
TREINAMENTO PONTE ROLANDO LIMPA.pptTREINAMENTO PONTE ROLANDO LIMPA.ppt
TREINAMENTO PONTE ROLANDO LIMPA.ppt

18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf
18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf
18-movimentaoeiamentodecargas-20160828-090851-161206043047.pdf

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt

214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt214-segurança-Operações-com-Empilhadeira.ppt
214-segurança-Operações-com-Empilhadeira.ppt

Segurança com Pontes Rolantes.ppt
Segurança com Pontes Rolantes.pptSegurança com Pontes Rolantes.ppt
Segurança com Pontes Rolantes.ppt

MAQUINAS PESADAS- EMPILHADEIRA.pptx
MAQUINAS PESADAS- EMPILHADEIRA.pptxMAQUINAS PESADAS- EMPILHADEIRA.pptx
MAQUINAS PESADAS- EMPILHADEIRA.pptx

0002
00020002
0002

272740018-Curso-de-Operacao-de-PALETEIRA.ppt
272740018-Curso-de-Operacao-de-PALETEIRA.ppt272740018-Curso-de-Operacao-de-PALETEIRA.ppt
272740018-Curso-de-Operacao-de-PALETEIRA.ppt

TREINAMENTO PONTE ROLANTE 13-05-2021.pptx
TREINAMENTO PONTE ROLANTE 13-05-2021.pptxTREINAMENTO PONTE ROLANTE 13-05-2021.pptx
TREINAMENTO PONTE ROLANTE 13-05-2021.pptx


Ponte carnauba

  • 1. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Treinamento: Segurança na utilização de PONTES ROLANTES
  • 2. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Objetivos Sensibilizar os operadores de Ponte Rolante quanto a necessidade de neutralizar ao máximo a possibilidade de provocar acidentes. Adoção de procedimentos de rotina pautadas pelas normas de segurança. Cumprimento ao disposto na NR-11 da Port. 3214/78 MTb.
  • 3. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Ponte Rolante - Conceito Equipamento aéreo sobre trilhos, utilizado no transporte e movimentação de cargas e materiais.
  • 4. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Ponte Rolante - Atividades Deslocamento de cargas e materiais, no sentido vertical, horizontal e longitudinal .
  • 5. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Filme
  • 6. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Acessórios Holofotes auxiliares Buzina ou sirene Megafone Extintor
  • 7. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Manutenção A manutenção de Pontes Rolantes deve ser executada por profissionais especializados, e antes de qualquer serviço desta natureza o equipamento deve ser desenergizado e instalado sinalização de alerta no quadro de energia e de comando. A manutenção preventiva deve visar sempre: Basculamento / Elevação Cabos e seus acessórios Trilhos e Roldanas Lubrificação geral Freios Elétrica / Comandos
  • 8. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba NÃO LIGUE EQUIPAMENTO EM MANUTENÇÃO ATENÇÃO
  • 9. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Inspeções Diárias Visuais: Realizadas antes de ligar o equipamento (cabos, ganchos, cabos auxiliares, fiação, estado da botoeiras, travas, vazamentos, etc...) Funcionais: Realizadas durante o funcionamento do equipamento (comandos, freios, trepidações, sirenes, etc...)
  • 10. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Operador Pessoa habilitada e treinada, com conhecimento técnico e funcional do equipamento. É o responsável direto pela segurança da operação, pessoas e demais bens interligados a ela.
  • 11. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Normas de Segurança para Operadores de Ponte Rolante As normas constantes deste manual foram preparadas para orientar os operadores de Pontes Rolantes, estabelecendo procedimentos necessários no desenvolvimento de um trabalho correto e seguro. O seu cumprimento contribuirá para prevenção de acidentes nesta atividade, e é obrigatório para todos os operadores de Pontes Rolantes Lembre-se sempre, segurança é responsabilidade de todos !!!
  • 12. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Qualificação e treinamento Somente pessoas habilitadas, treinadas e aprovadas nos testes específicos podem ser autorizadas a operar Pontes Rolantes. Todos os operadores de Pontes Rolantes devem ser submetidos à exames médicos específicos, e só poderão operar tais equipamentos se considerados aptos pelo médico.
  • 13. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Identificação do Operador Todos os operadores de equipamentos móveis de transporte (guinchos, empilhadeiras, pontes- rolantes) serão identificados por um crachá específico, que deverá constar nome, foto, tipo de equipamento autorizado a operar, prazo de validade, data e assinatura do emitente; O operador deverá ostentar o seu crachá em local visível para facilitar sua identificação.
  • 14. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Movimentação de Cargas Aproxime-se da carga; Avalie peso e demais condições da carga; Conheça a capacidade da Ponte Rolante; Selecione o cabo de aço auxiliar de acordo com o tipo de carga e peso. Verifique ângulo dos cabos. Consulte a tabela de pesos e capacidade dos cabos; Fixe a carga adequadamente; Proceda o içamento lentamente e com cuidado; Use velocidade reduzida; Redobre a atenção ao operar da cabine e com ajudante.
  • 15. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Elevação de Cargas Certifique-se que há espaço suficientemente para levantar a carga; Tome cuidado especial com as instalações aéreas, tais como, tubulações de água, gás, elétricas, etc... Observe se a carga está segura, especialmente no caso de peças soltas; Levante a carga um pouco, se ela inclinar para um dos lados, abaixe-as e acerte o balanceamento; Não passe com a carga sobre pessoas e nem permita que elas passem sob a carga.
  • 16. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Emergências / Incêndios Saiba como agir em casos de emergência; Ao ouvir alarme de incêndio, desligue a Ponte Rolante, deixando-a em local que não obstrua a passagem; Não obstrua os equipamentos de emergência, tais como hidrantes, extintores, macas e corredores; Conheça o manejo dos extintores de incêndio; Nos casos de princípio de incêndio, peça ajuda e inicie o combate às chamas utilizando o extintor adequado; Evite incêndios, não fume durante a operação;
  • 17. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Individual Equipamentos de Proteção - E.P.I. A empresa fornece, orienta, treina e exige o uso de todos os EPI necessários à função. Use-os corretamente. Os tipos mais comumentes utilizados por operadores de Pontes Rolantes são: Capacete; Luvas; Óculos; Protetores Auriculares; Botinas com biqueira de aço; O não uso do EPI constitui falta, passível portanto de punicão.
  • 18. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Regras Gerais Antes do início da jornada de trabalho, o operador da Ponte Rolante deverá realizar uma inspeção visual no equipamento, devendo ser observados os itens a seguir descriminados. Toda e qualquer anomalia observada, nesta inspeção ou durante a operação, deverá ser comunicada de imediato à chefia. Comunique também a existência de outras situações de riscos, mesmo que fora de sua área de atuação:
  • 19. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Regras Gerais - Check Cabos e Correntes: Sinais de corrosão Fios ou elos partidos, quebrados ou trincados Amassamentos Sinais de desgastes anormais Parte Elétrica: Estado das botoeiras de comando Sinalização das botoeiras de comando Fios sem isolação
  • 20. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Regras Gerais - Check Polias: Canais desgastados e/ou desgastados desigualmente. Freios: Atuação firme e absolutamente segura. Aspectos Gerais: Sinais de corrosão no equipamento e/ou acessório Capacidade de carga não definida; Trava de segurança do gancho em más condições.
  • 21. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Regras Gerais - Operação É vedado emendar ou prolongar correntes, utilizando parafusos ou outras formas rudimentares de conexão; Antes de levantar a carga, verifique sempre se os cabos ou correntes não estão cruzados; Não forcar correntes e/ou cabos presos ou dobrados; Não permita pessoas na área em que estiver sendo movimentada a carga; Use sempre calços quadrados para apoiar a carga no piso;
  • 22. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Regras Gerais - Operação Não posicione as mãos / pés debaixo da carga; Nunca suspenda ou desça pessoas com a ponte; Nunca estique repentinamente cabos ou correntes; É terminantemente proibido ultrapassar a capacidade máxima de carga estabelecida no equipamento; Manter distância mínima de 2 metros entre as cargas suspensas por pontes rolantes que trabalhem no mesmo trilho; Evitar o esmagamento de correntes / cabos ao abaixar a carga;
  • 23. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Regras Gerais - Operação Usar protetores para os cabos quando estes se apoiarem em cantos vivos da carga; É fundamental o conhecimento do peso e do centro de gravidade da carga a ser suspensa; Não utilize a ponte rolante para o transporte de tambores e recipientes pressurizados; Informe seu superior imediato sempre que seu EPI estiver danificado e solicite a troca.
  • 24. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Conclusão Lembre-se: “Qualquer um pode operar Pontes Rolantes, mas somente operadores treinados consegue faze-lo com segurança”.
  • 25. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Sinalização convencional de PONTES ROLANTES
  • 26. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Sinalização Convencional PARADA Com o braço estendido e a palma da mão voltada para baixo, manter a pos- tura rigidamente.
  • 27. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Sinalização Convencional DESCER Mover a mão com o indicador estendido para baixo, mantendo o braço caído. SUBIR Com o antebraço na vertical e o dedo indicador apontado para cima, mover a mão em pequeno círculo horizontal.
  • 28. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Sinalização Convencional PARADA Com o braço estendido e a palma da mão voltada para baixo, manter a pos- tura rigidamente. PARADA DE EMERGÊNCIA Braço estendido, palma da mão voltada para baixo , mover a mão rapidamente para a direita e a esquerda.
  • 29. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Sinalização Convencional PARADA TOTAL Estender os braços na vertical, com os dedos voltados para cima, e se colocar imóvel. DESLOCAMENTO DA PONTE Com o braço estendido e a mão aberta e um pouco levantada, fazer movimento de empurrar, direção do deslocamento.
  • 30. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Sinalização Convencional DESLOCAMENTO DO TROLE Com o corpo lateral ao operador, frente para o gancho, com a palma da mão pa- ra cima, braço estendido, dedos fecha- dos e o polegar em direção ao deslocamen- to, sacudir a mão na horizontal. MOVIMENTOS CURTOS Com o braço estendido na vertical, dedos unidos com a mão fechada, abri- los e fechá-los simultaneamente.
  • 31. SEGURANÇA NA UTILIZAÇÃO DE PONTES ROLANTES Aut: Carnaúba Sinalização Convencional MOVER LENTAMENTE Dar sinal de movimento com uma das mãos e colocar outra parada adiante. ENCERRAR Cruzar e descruzar os braços rapidamente, mantendo o braço na vertical e o antebraço na horizontal e as palmas das mãos para baixo.
