O documento discute os tópicos do sistema solar térmico, incluindo produtos, dimensionamento de coletores solares, arranjo hidráulico, dimensionamento de bombas hidráulicas e instalação. Fornece exemplos de cálculos para dimensionar sistemas solares térmicos para aquecimento de piscinas residenciais.

1. SIBRAPE
Treinamento

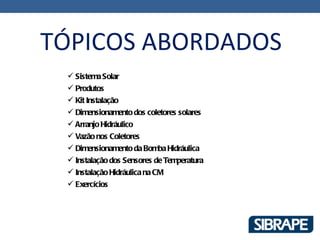

2. TÓPICOS ABORDADOS
 Sistema Solar
 Produtos
 Kit Instalação
 Dimensionamento dos coletores solares
 Arranjo Hidráulico
 Vazão nos Coletores
 Dimensionamento da Bomba Hidráulica
 Instalação dos Sensores de Temperatura
 Instalação Hidráulica na CM
 Exercícios

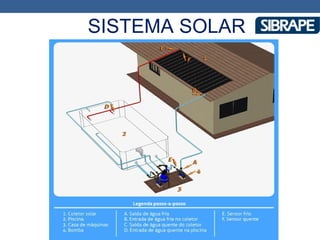

3. SISTEMA SOLAR

4. PRODUTOS
TAMANHOS:
PLC 2000 – 2,00m x 0,35m = 0,70m²
PLC 3000 – 3,00m x 0,35m = 1,05m²
PLC 4000 – 4,00m x 0,35m = 1,40m²
CARACTERÍSTICAS
 Fabricado em Polipropileno
 Atóxico
 Tratados contra raios UV
 Não calcifica dentro dos tubos
 Leves e fáceis de instalar
 Classificação A no INMETRO Coletor Placalor
 5 anos de garantia
 Suporta altas vazões (40mca)
 Manutenção zero

5. KIT INSTALAÇÃO
1. Tampão Macho
2. Conector Fêmea
3. Conector Macho
4. Tampão Fêmea
5. Super Filtro
6. Válvula Ventosa
7. Lubrificante
8. Controlador de temperatura

6. DIMENSIONAMENTO DOS COLETORES
RELAÇÃO DE ÁREA: área coletora necessária para repor as perdas
térmicas diárias da piscina.
Relação da área Clima
recomendada Muito Quente Quente Frio Muito Frio
Aplicações Temperatua Fechada Aberta Fechada Aberta Fechada Aberta Fechada Aberta
Clubes 26ºC a 30ºC 70% 80% 90% 100% 100% 110% 110% 120%
Residências 30ºC a 32º
e academias C 80% 90% 100% 110% 110% 120% 120% 130%
Fisioterapia
e Spas 34ºC 120% 130% 130% 140% 140% 150% 160% 170%
Cuiabá , Campo Belo Horizonte, São Paulo,
Exemplos de referências Campos do
Grande, Araçatuba, Rio de Florianópolis,
quanto as variações Jordão, Curitiba,
Fortaleza, Recife, Janeiro, Brasília, Poços de Caldas,
climáticas porto Alegre etc
Salvador, etc etc Londrina, etc.

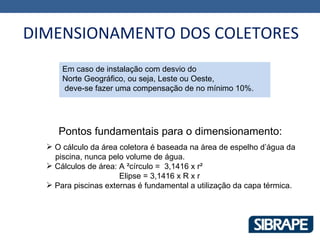

7. DIMENSIONAMENTO DOS COLETORES
Em caso de instalação com desvio do
Norte Geográfico, ou seja, Leste ou Oeste,
deve-se fazer uma compensação de no mínimo 10%.
Pontos fundamentais para o dimensionamento:
 O cálculo da área coletora é baseada na área de espelho d’água da
piscina, nunca pelo volume de água.
 Cálculos de área: A ²círculo = 3,1416 x r²
Elipse = 3,1416 x R x r
 Para piscinas externas é fundamental a utilização da capa térmica.

8. DIMENSIONAMENTO DOS COLETORES
Fórmula de cálculo do nº de coletores:
Nº de coletores = Área piscina x Relação de Área
Área do Coletor Utilizado
Exemplo: P ara u m a p is cina re s id e ncial, com áre a d e 32 m 2, ins talad a e m u m a
re gião d e clim a qu e nte , s e m cob e rtu ra (ab e rta), com cap a térm ica, u tilizand o-s e
cole tore s P LAC ALO R P LC 2000 – 2,00m x 0,35m , ins talad os voltad os p ara o
norte , calcu la-s e :
Nº de coletores = 32 x 1 .1 0
Áre a d o cole tor u tilizad o = 0,7 m ²
0,7
Áre a d a p is cina a s e r aqu e cid a = 32 m ² Nº de coletores = 50,29 Nº
R e lação d e áre a conform e tab e la = 1 1 0 de coletores = 50

9. ARRANJO HIDRÁULICO
TIPOS DE BATERIAS:

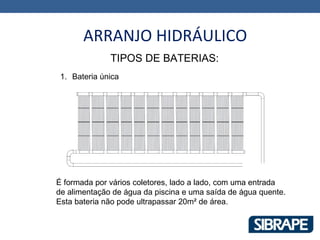

1. Bateria única
É formada por vários coletores, lado a lado, com uma entrada
de alimentação de água da piscina e uma saída de água quente.
Esta bateria não pode ultrapassar 20m² de área.

10. ARRANJO HIDRÁULICO
TIPOS DE BATERIAS:

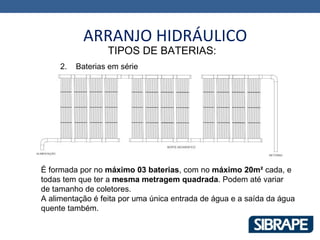

2. Baterias em série
É formada por no máximo 03 baterias, com no máximo 20m² cada, e
todas tem que ter a mesma metragem quadrada. Podem até variar
de tamanho de coletores.
A alimentação é feita por uma única entrada de água e a saída da água
quente também.

11. ARRANJO HIDRÁULICO
TIPOS DE BATERIAS:

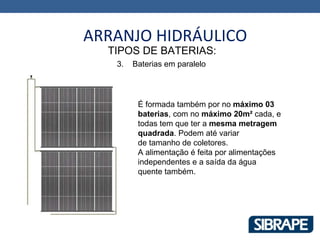

3. Baterias em paralelo
É formada também por no máximo 03
baterias, com no máximo 20m² cada, e
todas tem que ter a mesma metragem
quadrada. Podem até variar
de tamanho de coletores.
A alimentação é feita por alimentações
independentes e a saída da água
quente também.

12. ARRANJO HIDRÁULICO
TIPOS DE BATERIAS:

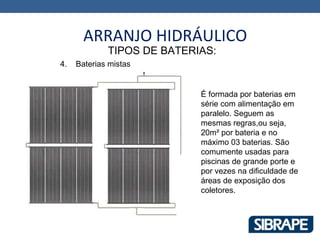

4. Baterias mistas
É formada por baterias em
série com alimentação em
paralelo. Seguem as
mesmas regras,ou seja,
20m² por bateria e no
máximo 03 baterias. São
comumente usadas para
piscinas de grande porte e
por vezes na dificuldade de
áreas de exposição dos
coletores.

13. VAZÃO NOS COLETORES
Faixa de vazão de MAIOR desempenho térmico: 250 a 300 litros/h/m²
Área influente = Área do coletor x Nº coletores x Nº baterias
por bateria em paralelo
Vazão = Faixa de vazão x Área Influente
Exemplo: 2 b ate rias e m s érie d e 1 0 cole tore s P LAC ALO R P LC 4000:
PLC 4000 = 1 ,4 m ² Áre a cole tora influ e nte = 1 0 x 1 ,4 = 1 4,0 m ²
300 litros / / ² x 1 4,0 m ² = 4.200 litros /
hm h
= 4.200 litros / = 4,2 m ³/
h h
1 .000 litros / ³
m

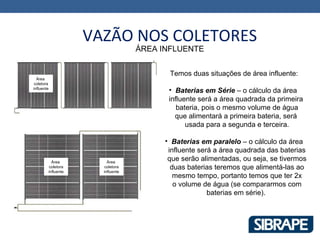

14. VAZÃO NOS COLETORES
ÁREA INFLUENTE
Temos duas situações de área influente:
Área
coletora
influente
• Baterias em Série – o cálculo da área
influente será a área quadrada da primeira
bateria, pois o mesmo volume de água
que alimentará a primeira bateria, será
usada para a segunda e terceira.
• Baterias em paralelo – o cálculo da área
influente será a área quadrada das baterias
Área Área
que serão alimentadas, ou seja, se tivermos
coletora coletora duas baterias teremos que alimentá-las ao
influente influente
mesmo tempo, portanto temos que ter 2x
o volume de água (se compararmos com
baterias em série).

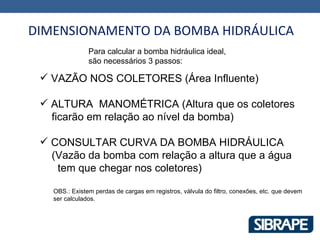

15. DIMENSIONAMENTO DA BOMBA HIDRÁULICA
Para calcular a bomba hidráulica ideal,
são necessários 3 passos:
 VAZÃO NOS COLETORES (Área Influente)
 ALTURA MANOMÉTRICA (Altura que os coletores
ficarão em relação ao nível da bomba)
 CONSULTAR CURVA DA BOMBA HIDRÁULICA
(Vazão da bomba com relação a altura que a água
tem que chegar nos coletores)
OBS.: Existem perdas de cargas em registros, válvula do filtro, conexões, etc. que devem
ser calculados.

16. DIMENSIONAMENTO DA BOMBA HIDRÁULICA
Exemplo 1:
• Piscina Residencial em área aberta com 36m² de espelho d’água, clima quente
• 02 baterias em série com coletor PLC 3000
• Telhado face Norte e altura de 6,0m
1) Nº de Coletores – 36m² x 1.10 = 37,71 Coletores = 38 Coletores
1,05m²
2) Formamos 02 baterias em série com 19 Coletores PLC 3000. Teremos
então baterias com 19,95m² cada.
3) Vazão nos Coletores - minha área Influente então é 19,95m², portanto a
vazão será 300 litros/h/m² x 19,95m² = 5.985 litros/h
4) Bomba Hidráulica – consultando a tabela de curva das bombas Sibrape,
a BAP Fit 50 1/2cv é a ideal.

17. DIMENSIONAMENTO DA BOMBA HIDRÁULICA

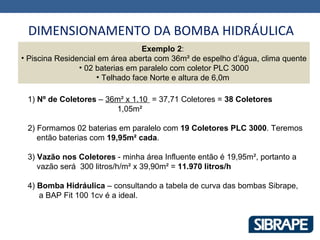

Exemplo 2:
• Piscina Residencial em área aberta com 36m² de espelho d’água, clima quente
• 02 baterias em paralelo com coletor PLC 3000
• Telhado face Norte e altura de 6,0m
1) Nº de Coletores – 36m² x 1.10 = 37,71 Coletores = 38 Coletores
1,05m²
2) Formamos 02 baterias em paralelo com 19 Coletores PLC 3000. Teremos
então baterias com 19,95m² cada.
3) Vazão nos Coletores - minha área Influente então é 19,95m², portanto a
vazão será 300 litros/h/m² x 39,90m² = 11.970 litros/h
4) Bomba Hidráulica – consultando a tabela de curva das bombas Sibrape,
a BAP Fit 100 1cv é a ideal.

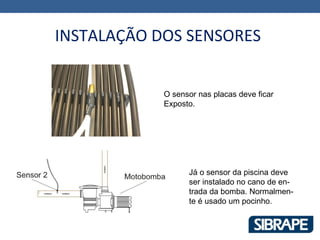

18. INSTALAÇÃO DOS SENSORES
O sensor nas placas deve ficar
Exposto.
Já o sensor da piscina deve
ser instalado no cano de en-
trada da bomba. Normalmen-
te é usado um pocinho.

19. INSTALAÇÃO HIDRÁULICA NA CM
BOCAIS DE
RETORNO
RETORNO
SOLAR
BY PASS
ALIMENTAÇÃO
SOLAR
VÁLVULA DE
SENSOR RETENÇÃO
RALO DE
FUNDO
FILTRO
BOMBA
HIDRÁULICA
DRENO
Obs: S is te m a d e ins talação com a b om b a d a p is cina.

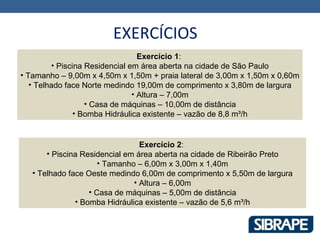

20. EXERCÍCIOS
Exercício 1:
• Piscina Residencial em área aberta na cidade de São Paulo
• Tamanho – 9,00m x 4,50m x 1,50m + praia lateral de 3,00m x 1,50m x 0,60m
• Telhado face Norte medindo 19,00m de comprimento x 3,80m de largura
• Altura – 7,00m
• Casa de máquinas – 10,00m de distância
• Bomba Hidráulica existente – vazão de 8,8 m³/h
Exercício 2:
• Piscina Residencial em área aberta na cidade de Ribeirão Preto
• Tamanho – 6,00m x 3,00m x 1,40m
• Telhado face Oeste medindo 6,00m de comprimento x 5,50m de largura
• Altura – 6,00m
• Casa de máquinas – 5,00m de distância
• Bomba Hidráulica existente – vazão de 5,6 m³/h

21. EXERCÍCIOS
Exercício 1:
• Piscina Residencial em área aberta na cidade de São Paulo
• Tamanho – 9,00m x 4,50m x 1,50m + praia lateral de 3,00m x 1,50m x 0,60m
• Telhado face Norte medindo 19,00m de comprimento x 3,80m de largura
• Altura – 7,00m
• Casa de máquinas – 10,00m de distância
• Bomba Hidráulica existente – vazão de 8,8 m³/h

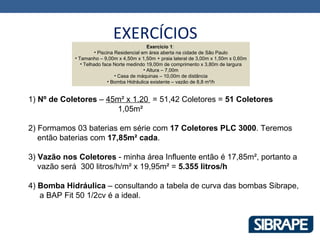

1) Nº de Coletores – 45m² x 1.20 = 51,42 Coletores = 51 Coletores
1,05m²
2) Formamos 03 baterias em série com 17 Coletores PLC 3000. Teremos
então baterias com 17,85m² cada.
3) Vazão nos Coletores - minha área Influente então é 17,85m², portanto a
vazão será 300 litros/h/m² x 19,95m² = 5.355 litros/h
4) Bomba Hidráulica – consultando a tabela de curva das bombas Sibrape,
a BAP Fit 50 1/2cv é a ideal.

22. EXERCÍCIOS
Exercício 2:
• Piscina Residencial em área aberta na cidade de Ribeirão Preto
• Tamanho – 6,00m x 3,00m x 1,40m
• Telhado face Oeste medindo 6,00m de comprimento x 5,50m de largura
• Altura – 6,00m
• Casa de máquinas – 5,00m de distância
• Bomba Hidráulica existente – vazão de 5,6 m³/h

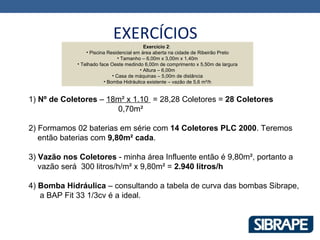

1) Nº de Coletores – 18m² x 1.10 = 28,28 Coletores = 28 Coletores
0,70m²
2) Formamos 02 baterias em série com 14 Coletores PLC 2000. Teremos
então baterias com 9,80m² cada.
3) Vazão nos Coletores - minha área Influente então é 9,80m², portanto a
vazão será 300 litros/h/m² x 9,80m² = 2.940 litros/h
4) Bomba Hidráulica – consultando a tabela de curva das bombas Sibrape,
a BAP Fit 33 1/3cv é a ideal.
