Este documento fornece especificações e informações sobre banheiras de hidromassagem. Resume: 1) Detalha os componentes e materiais de construção de banheiras simples e duplas com hidromassagem. 2) Explica as opções de aquecimento, incluindo aquecedores elétricos, a gás e aquecimento solar. 3) Fornece medidas e detalhes de instalação para embutimento na alvenaria.

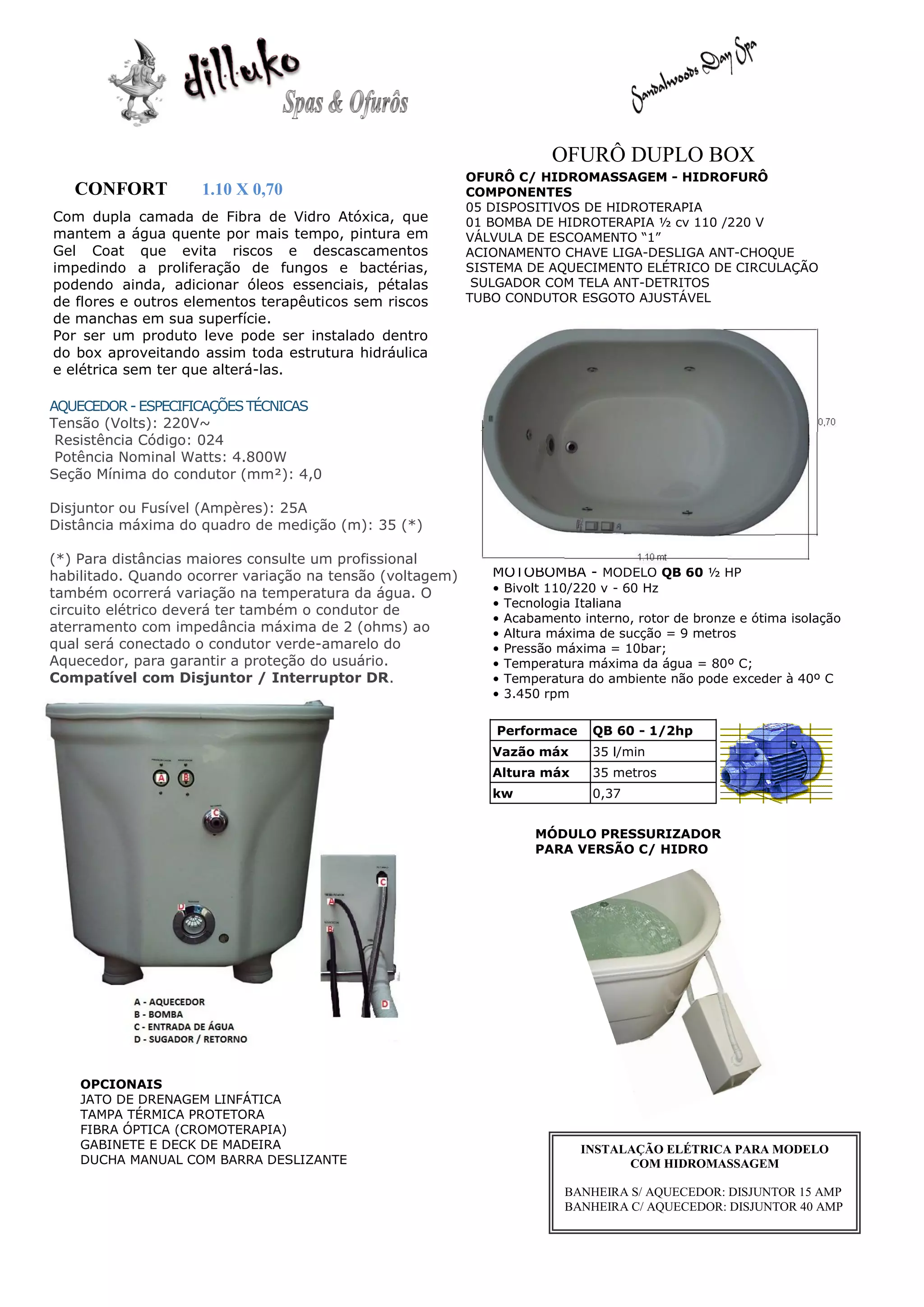

1. OFURÔ DUPLO BOX
OFURÔ C/ HIDROMASSAGEM - HIDROFURÔ
CONFORT 1.10 X 0,70 COMPONENTES
05 DISPOSITIVOS DE HIDROTERAPIA
Com dupla camada de Fibra de Vidro Atóxica, que 01 BOMBA DE HIDROTERAPIA ½ cv 110 /220 V
mantem a água quente por mais tempo, pintura em VÁLVULA DE ESCOAMENTO “1”
Gel Coat que evita riscos e descascamentos ACIONAMENTO CHAVE LIGA-DESLIGA ANT-CHOQUE
impedindo a proliferação de fungos e bactérias, SISTEMA DE AQUECIMENTO ELÉTRICO DE CIRCULAÇÃO
podendo ainda, adicionar óleos essenciais, pétalas SULGADOR COM TELA ANT-DETRITOS
de flores e outros elementos terapêuticos sem riscos TUBO CONDUTOR ESGOTO AJUSTÁVEL
de manchas em sua superfície.
Por ser um produto leve pode ser instalado dentro
do box aproveitando assim toda estrutura hidráulica
e elétrica sem ter que alterá-las.
AQUECEDOR - ESPECIFICAÇÕES TÉCNICAS
Tensão (Volts): 220V~
Resistência Código: 024
Potência Nominal Watts: 4.800W
Seção Mínima do condutor (mm²): 4,0
Disjuntor ou Fusível (Ampères): 25A
Distância máxima do quadro de medição (m): 35 (*)
(*) Para distâncias maiores consulte um profissional
habilitado. Quando ocorrer variação na tensão (voltagem) MOTOBOMBA - MODELO QB 60 ½ HP
também ocorrerá variação na temperatura da água. O • Bivolt 110/220 v - 60 Hz
• Tecnologia Italiana
circuito elétrico deverá ter também o condutor de
• Acabamento interno, rotor de bronze e ótima isolação
aterramento com impedância máxima de 2 (ohms) ao • Altura máxima de sucção = 9 metros
qual será conectado o condutor verde-amarelo do • Pressão máxima = 10bar;
Aquecedor, para garantir a proteção do usuário. • Temperatura máxima da água = 80º C;
Compatível com Disjuntor / Interruptor DR. • Temperatura do ambiente não pode exceder à 40º C
• 3.450 rpm
Performace QB 60 - 1/2hp
Vazão máx 35 l/min
Altura máx 35 metros
kw 0,37
MÓDULO PRESSURIZADOR
PARA VERSÃO C/ HIDRO
OPCIONAIS
JATO DE DRENAGEM LINFÁTICA
TAMPA TÉRMICA PROTETORA
FIBRA ÓPTICA (CROMOTERAPIA)
GABINETE E DECK DE MADEIRA INSTALAÇÃO ELÉTRICA PARA MODELO
DUCHA MANUAL COM BARRA DESLIZANTE COM HIDROMASSAGEM
BANHEIRA S/ AQUECEDOR: DISJUNTOR 15 AMP
BANHEIRA C/ AQUECEDOR: DISJUNTOR 40 AMP

2. OFURÔ SIMPLES - SEM HIDRO
COMPONENTES
VERSÃO SEM HIDRO VÁLVULA COM REGULADOR DE VAZÃO
TUBO CONDUTOR ESGOTO AJUSTÁVEL
BANHEIRA TÉRMICA “OFURÔ” NÃO TRABALHA COM AQUECIMENTO ACOPLADO
- PARA ENCHE-LO COM ÁGUA QUENTE É NECESSÁRIO TER UMA FONTE DE
AQUECIEMENTO PRÓPRIO – ESSA FONTE POD SER DIRETO DA DUCHA A GÁS,
CHUVEIRO ELÉTRICO, BICAS E TORNEIRAS AQUECIDAS.
OUTRAS FORMAS DE AQUECIMENTO SÃO OS AQUECEDORES EXTERNOS
INDIVIDUAIS CONFORME INFORMADOS ABAIXO:
AQUECIMENTO:
Existem diversas possibilidades para o aquecimento da água do ofurô. As tinas
pequenas e médias acompanham a forma adotada nos outros pontos de água
quente da casa. Quando a rede hidráulica só tem água fria, o chuveiro elétrico é
capaz de alimentar as tinas pequenas e médias.
Quando a tina é média, o aquecimento é comodamente obtido por
bastão elétrico portátil de imersão, de potência similar à de um
chuveiro (220 volts e 4 mil watts). Ele possui um pequeno painel
onde se regula a temperatura desejada para seu desligamento
automático. Torna-se completamente seguro, pois é retirado para o
banho. Seu custo de consumo de energia para elevar dez graus
Celsius em 300 litros de água é de 4 kwatts, aproximadamente. A
água, neste volume, tem custo similar.
Quando for possível instalar um aquecedor a gás de passagem, que sirva aos
outros pontos de água quente da casa, torna-se a forma mais empregada
atualmente. Deve-se considerar também o aquecimento solar, cujo custo em
infra-estrutura é maior, compensado pela gratuidade da energia.
As tinas grandes, de 500 a 2 mil litros deveriam ser auto-suficientes quanto ao
abastecimento de água e aquecimento. Os filtros com motor e bomba 1/4 HP
reciclam a água que, simultaneamente, pode ser reaquecida a gás.
É possível também fazer o aquecimento solar localizado para a tina, com custo
muito baixo em infra-estrutura, baseando-se na dinâmica natural de a água
quente ser mais leve que a água fria. Consulte para maiores
Drenagem
O ponto de escoamento é no fundo e deságua sobre um
ralo logo abaixo. Sua abertura é regulável para que a
vazão de água seja gradual e não ocorra o
transbordamento do ralo. A saída idealmente deságua
sobre um ralo planejado no piso. Se o ralo já existe e está
longe, a água pode ser conduzida à distância por
intermédio de um tubo extensível que acompanha o
produto.

3. MEDIDAS
OFURÔ BOX CONFORT
MEDIDAS PARA EMBUTIMENTO / DECK E ALVENARIA
(A) ALTURA DO PISO AO FINAL DA BORDA
(B) ALTURA DO PISO AO INÍCIO DA BORDA
(C) COMPRIMENTO DO FUNDO
(D) DISTANCIA ENTRE SAÍDA DE ESGOTO ATÉ A PAREDE
