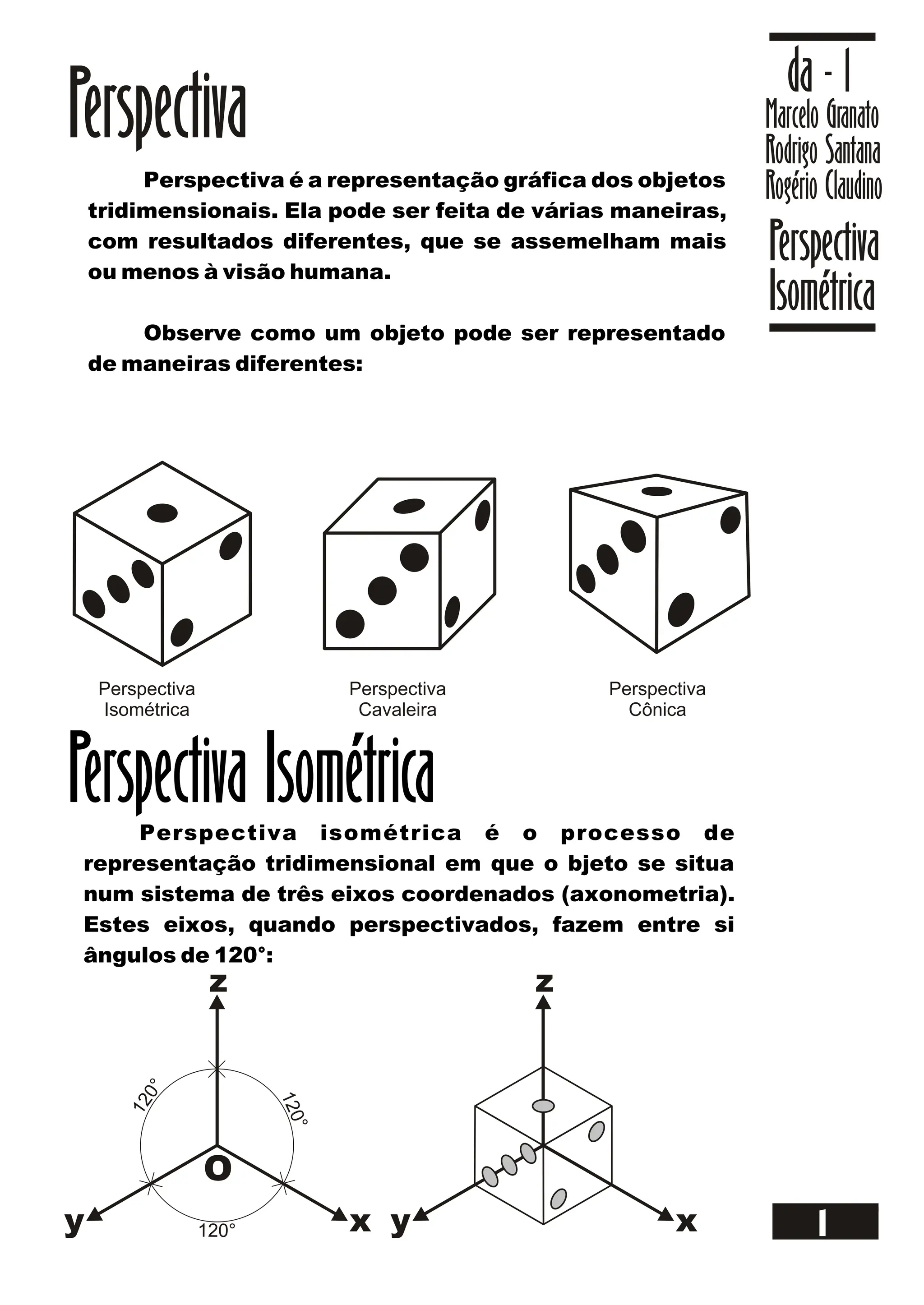

- 1. Marcelo Granato Rodrigo Santana RogérioClaudino da - 1 Perspectiva Isométrica 1 Perspectiva Perspectiva é a representação gráfica dos objetos tridimensionais. Ela pode ser feita de várias maneiras, com resultados diferentes, que se assemelham mais ou menos à visão humana. Observe como um objeto pode ser representado de maneiras diferentes: Perspectiva Isométrica Perspectiva Cavaleira Perspectiva Cônica Perspectiva isométrica é o processo de representação tridimensional em que o bjeto se situa num sistema de três eixos coordenados (axonometria). Estes eixos, quando perspectivados, fazem entre si ângulos de 120°: Perspectiva Isométrica x y z O x y z 1 2 0 ° 1 2 0 ° 120°

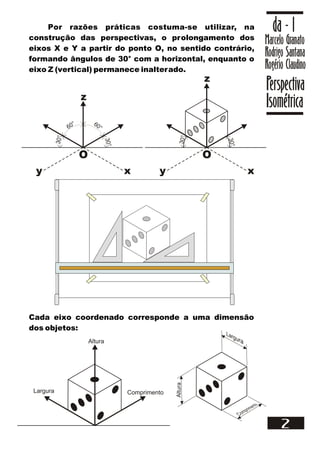

- 2. Por razões práticascostuma-se utilizar, na construção das perspectivas, o prolongamento dos eixos X e Y a partir do ponto O, no sentido contrário, formando ângulos de 30° com a horizontal, enquanto o eixo Z (vertical) permanece inalterado. Marcelo Granato Rodrigo Santana Rogério Claudino da - 1 Perspectiva Isométrica 2 x y z O 60° 60° 3 0 ° 3 0 ° x y z O 3 0 ° 3 0 ° Cada eixo coordenado corresponde a uma dimensão dos objetos: Comprimento Largura Altura Altura

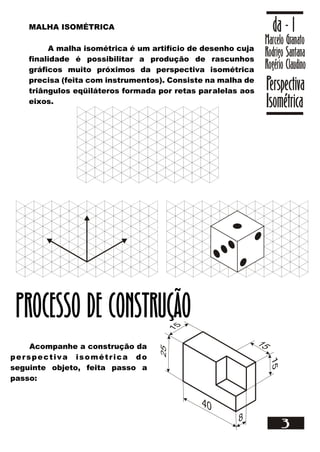

- 3. Marcelo Granato Rodrigo Santana RogérioClaudino da - 1 Perspectiva Isométrica 3 MALHA ISOMÉTRICA A malha isométrica é um artifício de desenho cuja finalidade é possibilitar a produção de rascunhos gráficos muito próximos da perspectiva isométrica precisa (feita com instrumentos). Consiste na malha de triângulos eqüiláteros formada por retas paralelas aos eixos. Acompanhe a construção da perspectiva isométrica do seguinte objeto, feita passo a passo: PROCESSO DE CONSTRUÇÃO

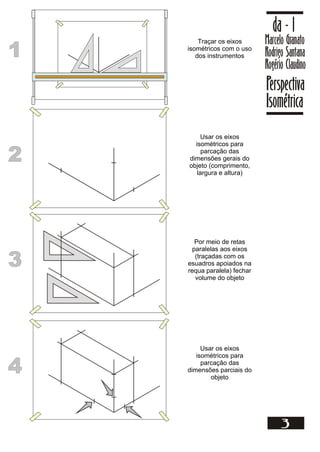

- 4. 1 1 Traçar os eixos isométricoscom o uso dos instrumentos Marcelo Granato Rodrigo Santana Rogério Claudino da - 1 Perspectiva Isométrica 3 2 2 Usar os eixos isométricos para parcação das dimensões gerais do objeto (comprimento, largura e altura) 3 3 Por meio de retas paralelas aos eixos (traçadas com os esuadros apoiados na requa paralela) fechar volume do objeto 4 4 Usar os eixos isométricos para parcação das dimensões parciais do objeto

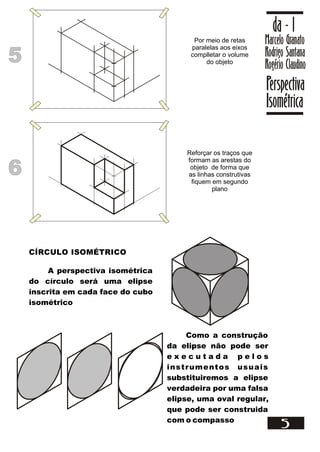

- 5. Marcelo Granato Rodrigo Santana RogérioClaudino da - 1 Perspectiva Isométrica 5 5 5 Por meio de retas paralelas aos eixos complletar o volume do objeto 6 6 Reforçar os traços que formam as arestas do objeto de forma que as linhas construtivas fiquem em segundo plano CÍRCULO ISOMÉTRICO A perspectiva isométrica do círculo será uma elipse inscrita em cada face do cubo isométrico Como a construção da elipse não pode ser e x e c u t a d a p e l o s instrumentos usuais substituiremos a elipse verdadeira por uma falsa elipse, uma oval regular, que pode ser construida com o compasso

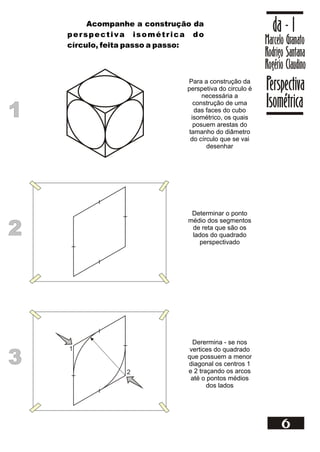

- 6. 1 1 Para a construçãoda perspetiva do circulo é necessária a construção de uma das faces do cubo isométrico, os quais posuem arestas do tamanho do diâmetro do círculo que se vai desenhar Marcelo Granato Rodrigo Santana Rogério Claudino da - 1 Perspectiva Isométrica 6 Acompanhe a construção da perspectiva isométrica do círculo, feita passo a passo: 2 2 Determinar o ponto médio dos segmentos de reta que são os lados do quadrado perspectivado 3 3 Derermina - se nos vertices do quadrado que possuem a menor diagonal os centros 1 e 2 traçando os arcos até o pontos médios dos lados 1 2

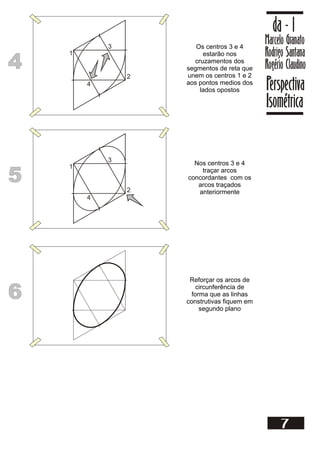

- 7. 4 4 Os centros 3e 4 estarão nos cruzamentos dos segmentos de reta que unem os centros 1 e 2 aos pontos medios dos lados opostos 1 2 3 4 5 5 Nos centros 3 e 4 traçar arcos concordantes com os arcos traçados anteriormente 1 2 3 4 6 6 Reforçar os arcos de circunferência de forma que as linhas construtivas fiquem em segundo plano Marcelo Granato Rodrigo Santana Rogério Claudino da - 1 Perspectiva Isométrica 7
- 8. Marcelo Granato Rodrigo Santana RogérioClaudino da - 1 Perspectiva Isométrica 8 Exercicios Construir o rascunho gráfico das perspectivas isométricas na malha isométrica, sabendo que cada módulo corresponde a 5 unidades. 1 1 2 2

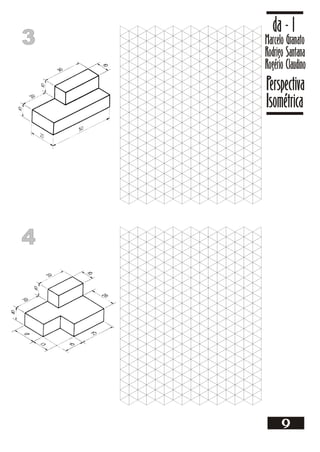

- 9. 3 3 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 9 4 4

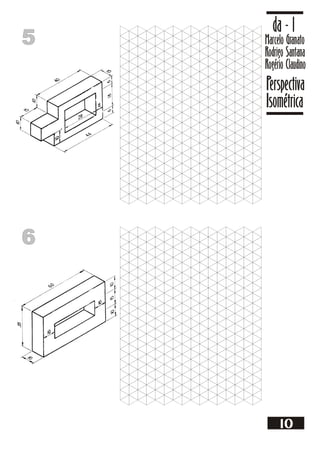

- 10. 5 5 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 10 6 6

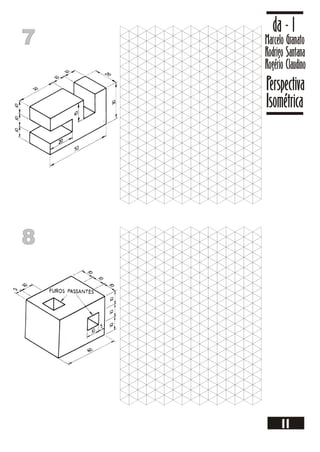

- 11. 7 7 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 11 8 8
- 12. 9 9 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 12 10 10

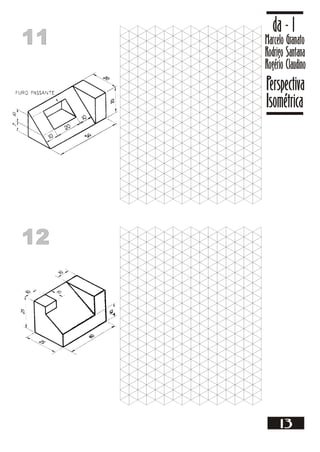

- 13. 11 11 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 13 12 12

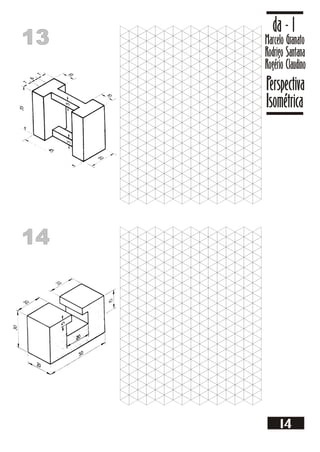

- 14. 13 13 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 14 14 14

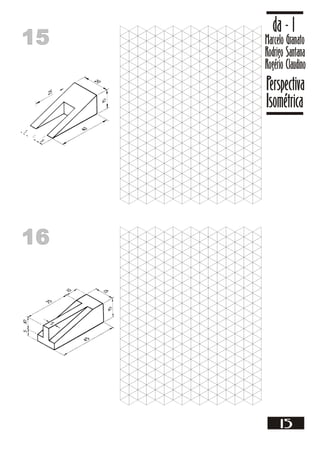

- 15. 15 15 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 15 16 16

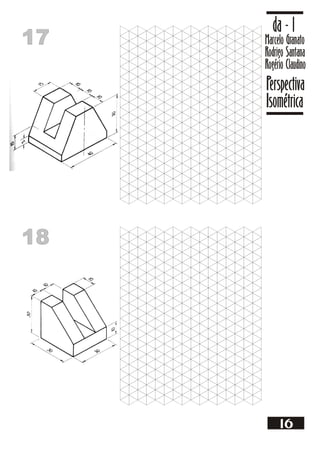

- 16. 17 17 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 16 18 18

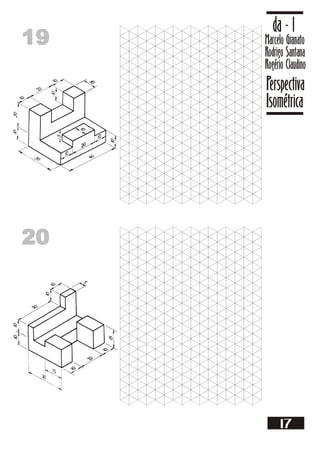

- 17. 19 19 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 17 20 20

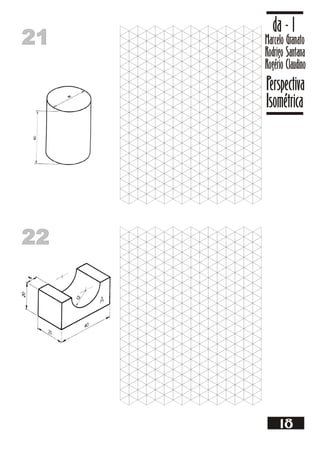

- 18. 21 21 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 18 22 22

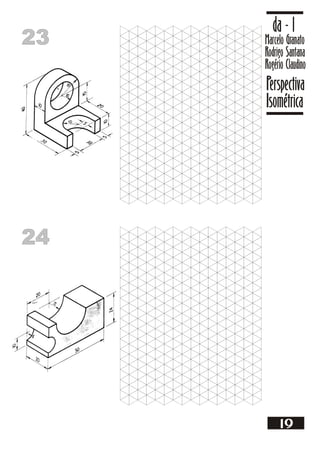

- 19. 23 23 Marcelo Granato RodrigoSantana Rogério Claudino da - 1 Perspectiva Isométrica 19 24 24
